Как сделать маяки для наливных полов своими руками? реечные или реперные: пошагово- обзор +видео

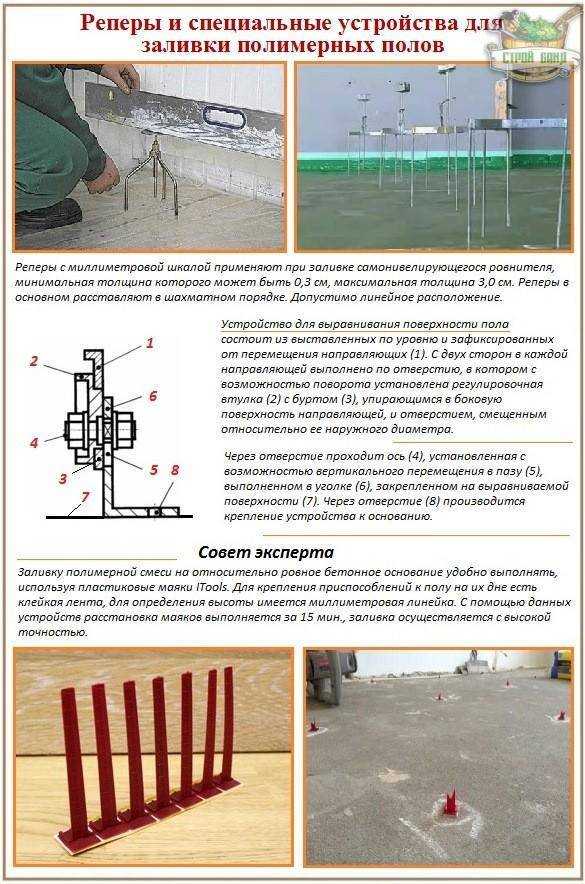

Реперы

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

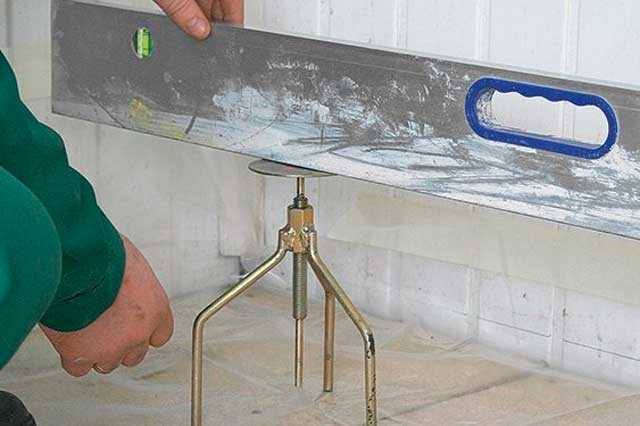

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Как найти уровень пола

Окончание стяжки

После того как устанавливать маяки на пол окончили можно заливать раствор:

Замешиваем раствор. Для этого используем цемент и песок в пропорциях один к трём с добавлением воды. Также можно замешать с водой уже готовую цементно-песчаную смесь.

Замес раствора при помощи строительного миксера

Заливаем частями, начиная от дальней стены.

Поэтапная заливка

Выравниваем правилом, двигая его по созданным маякам.

Выравнивание цементной стяжки по маякам

• После того как цемент начнёт схватываться, вынимаем направляющие изделия и замазываем пустоты с помощью шпателя.
• Готовую стяжку пола накрываем полиэтиленовой плёнкой.

Стяжка, покрытая пластиковой плёнкой

В течение месяца смачиваем покрытие до полного застывания.

Технология монтажа

Давайте рассмотрим основные этапы выполнения механизированной полусухой стяжки пола.

Готовим основу

На данном этапе производится очистка покрытия от мусора, из помещения убирают все, что может помешать процессу. Производится грунтовка всех дефектов основы.

Далее делается гидро- и шумоизоляция, а также выполняется подготовительная работа для того, чтобы стяжка высохла более быстро и равномерно – прокладывается пленка из полиэтилена или специальная подложка. Укладывают демпферную ленту по всему периметру комнат, у стенок.

В первую очередь нужно подготовить основу: убирают весь мусор, грунтуют черновой пол, обустраивают гидроизоляцию

Отмечаем уровень

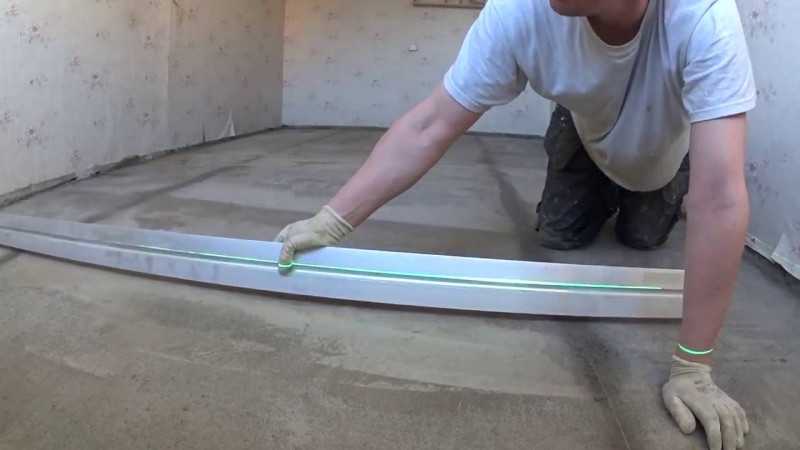

При помощи уровня (обычно лазерного) по периметру всех комнат потребуется выставить уровень 0 – это будет та горизонталь, которая проходит через точку пола, расположенную выше всех остальных. Отсюда же и будет отмерена толщина стяжки с новой горизонталью.

При помощи лазерного уровня по периметру комнаты устанавливается уровень 0

Готовим смесь

Производится замес рабочей смеси – это делается вне помещения, обычно на специальной площадке, посредством пневмонагнетателя

Важно, чтобы температура воздуха была выше пяти градусов ниже нуля. Обычно, если на улице морозно, то помещение для хранения материалов и приготовления смесей утепляют. Существует строгая последовательность укладывания элементов и материалов в пневмонагнетатель – сначала засыпают песок, далее закладывают фиброволокно, после него цемент, а далее заливается вода с пластификатором

Следующий этап – перемешивание, которое длится примерно три минуты

Существует строгая последовательность укладывания элементов и материалов в пневмонагнетатель – сначала засыпают песок, далее закладывают фиброволокно, после него цемент, а далее заливается вода с пластификатором. Следующий этап – перемешивание, которое длится примерно три минуты.

Первым делом потребуется высыпать 120 литров песка в автоматическую мешалку, далее добавляют 50 килограмм цемента и 15 литров воды. Также добавляют пластификатор (количество должно составлять примерно полтора литра на один кубометр раствора).

С помощью пневмонагнетателя подготавливается смесь для стяжки

Транспортируем смесь

Перевозка смеси осуществляется на место проведения работ также при помощи пневмонагнетателя – сжатый воздух позволяет смеси под давлением переместиться на нужное расстояние по вертикали или горизонтали.

Когда смесь будет готова, ее транспортируют в помещение, где будет производиться стяжка

Распределение смеси

Температура в помещении, где проводятся монтажные работы, должна быть не менее пяти градусов выше нуля.

Берется специальный лазерный уровень для создания маяков из смеси, два из них устанавливаются около противостоящих стен (в случае большой ширины помещения количество маяков можно увеличить), между маяками распределяют смеси и при помощи двухметрового правила выполняют выравнивание для создания гладкой поверхности.

Самый ответственный этап – распределение смеси

Затирка

По истечении двух часов после того, как было выполнено выравнивание, необходимо затереть и отшлифовать смесь при помощи шлифмашины. Не нужно дополнительное добавление воды для затирки поверхности – все неровности будут устранены и без этого.

Спустя для часа после выравнивания пола производится затирка пола

Нарезка швов

После того как пройдет до трех часов после проведения затирки, потребуется нарезать деформационные швы. Для этого используют такой инструмент, как фугель. Глубина швов составляет 1-2 сантиметра, а толщина – до 7 миллиметров. Проектная документация поможет разметить данные швы. В случае отсутствия подобных документов швы располагают в проемах дверей или на стыке с нишами и колоннами.

Спустя еще несколько часов нарезаются швы – это необходимо, чтобы пол не треснул

Застывание стяжки

Если условия в помещении таковы, что в нем есть сквозняки, слишком яркий солнечный свет, а воздух слишком сухой, то до момента полного просыхания стяжки необходимо будет положить полиэтиленовую пленку на пару суток. Если температура в помещении выше 22 градусов выше нуля, а вентиляция хорошая, то потребуется немного увлажнить перед накрыванием поверхность стяжки.

Как только пленка снята, поверхность пола должна быть ровной и крепкой. Как только пройдет несколько дней до полного высыхания стяжки, можно заняться укладыванием покрытия. Некоторые специалисты предупреждают – полноценно прочной стяжка станет не ранее, чем через 4 недели, поэтому лучше всего выждать данный срок и не укладывать основу слишком рано.

Обычно высыхает стяжка спустя сутки, однако приступать к укладке напольного покрытия нужно через пару дней

Реперы

Это штыревые маяки профессионального типа, которые используются при монтаже наливных полов. Они представляют собой небольшой высоты конструкции, имеющие три «ножки», а в центре – стержень из металла. Таким образом, они напоминают треногу. Высоту центрального штыря можно по мере необходимости регулировать.

Репер

Установка таких маяков производится с шагом 1 м в шахматном порядке. Они не так просты в использовании, как кажутся, и относятся к профессиональному типу оборудования. Их рекомендуется использовать только опытным мастерам. Как правило, такие маяки удаляются сразу, как только было произведено выравнивание основания до нужного уровня.

Репер считается оригинальным и профессиональным маяком, который используется под наливной пол

Строительная нить может сослужить хорошую службу при установке реперов. Ее натягивают вдоль стены – таким образом получается специальный ориентир, который поможет выставить нужную высоту маяков. Нить поможет добиться идеально ровного готового основания, так как она не станет причиной погрешности, вызванной микронеровностями чернового основания, ведь находится в подвешенном состоянии.

Исполнение стяжки и маяков под неё

Сама стяжка может быть исполнена из разного материала. Признанный лидер в этом – керамзит: лёгкий, имеющий разные размеры элементов, которые можно выбрать исходя из поставленной задачи и площади пола. При его использовании чаще всего применяют маяки из деревянных брусков сечением 50 х 50 или 50 х 60 мм. Сам керамзит лучше выбирать с размерами частиц 10-12 мм, как обеспечивающий более ровную поверхность.

Мокрая песчано-цементная стяжка весит до 100 кг на квадратный метр, и для таких стяжек, если позволяет конструкция здания и его силовой несущий каркас, в качестве маяков лучше всего применять металлические профили.

Реечные маяки

Решая, как выставить маяки для стяжки пола, обычно исходят из того, что реечные маяки служат визуальными направляющими для заливок полов стяжкой. Маяки бывают разными по материалу изготовления и форме: деревянные бруски, Т или Г-образные перфорированные профили, используемые для штукатурки; профильные трубы овального сечения, которые применяются для заливок больших площадей.

Реечный маяк, обозначающий уровень стяжки, изготавливается также из профилей под гипсокартон или лески, натянутой внахлёст вокруг длинных, ввинченных в основание саморезов. Правда, маяки из лески не совсем надёжны – всегда есть риск ориентации на смещённую или провисшую от некачественной натяжки леску. Деревянные же маяки из бруса подвержены деформациям, связанными с их разбуханием. Использовать их стоит только, если их контакт с заливкой непродолжительный.

Кроме того, саморезы для задания уровня горизонтали невозможно использовать, если под слоем керамзита или какого-то иного материала есть плёночная гидроизоляция. Ввинчивание, а потом и вывинчивание саморезов оставит в ней отверстия, из-за которых эта гидроизоляция перестанет выполнять свою функцию и потеряет всякий смысл. Тогда проще и безопаснее пользоваться небольшими временными кирпичными или деревянными, из обрезков бруса, подставками.

Решая вопрос, как правильно смонтировать маяки для стяжки пола, если они профильные и металлические, нужно помнить, что эти профили, имеющие в поперечном разрезе Т, Г или П-образное сечение, укладывают не полкой, а рёбрами вниз. Это позволит потом легко извлечь их из уже подзастывшей стяжки и быстро затереть раствором, идентичным по составу раствору стяжек, оставленные ими следы.

Использование реперов

Реперы — это профессиональные устройства для монтажников, занимающихся заливкой полов, требующие определённых навыков в работе. Конечно, справляются с ними и начинающие, нужно только понять принцип работы с таким устройством и приёмы выставления маяков с его помощью. Выглядит оно как тренога с туннелем в верхней части, в который вставляется трубчатая штанга, регулируемая резьбовыми зажимами над полом по высоте. На её верхушке, кроме того, есть площадочка, на которой можно установить уровень.

Штанга резьбовыми зажимами подвешивается на определённом расстоянии от нулевого уровня, на котором устанавливается репер, и тогда между её нижним, свободно висящим в воздухе, концом и полом образуется пустое пространство, заполняемое в дальнейшем материалом стяжки. На комнату, в зависимости от площади её пола, может понадобится разное количество треног-реперов.

Требования к допускам

Разница уровня на разных участках пола в миллиметрах после завершения работ не должна превышать 5 мм – это если планируется линолеумное или ламинатное покрытие. Ещё жёстче требования под керамическую или иную плитку – там перепады не должны превышать 3 мм, да и то на достаточно удалённых друг от друга участках, с плавным перепадом высот. Если же такие участки пола находятся рядом, то плитка рано или поздно расшатается, деформируется или треснет.

Если же на готовую стяжку кладутся лаги для настила полов из досок, то там допуски могут быть до 6-10 мм в достаточно удалённых одна от другой точках пола. Но если же перепады будут больше или расположены ближе, то рано или поздно это вызовет скрип половиц.

Подготовительные работы установки маяков

Направляющие для стяжки пола следует устанавливать на подготовленную поверхность. От правильного выполнения работ по подготовке помещения к установке направляющих зависят рабочие характеристики и ресурс эксплуатации выполняемой стяжки. Прочность заливаемой основы и ее внешний вид также определяются качеством подготовки напольной поверхности.

Маяки для стяжки пола

Последовательность действий:

• Демонтируйте плинтуса по периметру помещения.
• Очистите старое основание от изношенного покрытия.
• Ликвидируйте на поверхности масляные следы, жирные пятна, загрязнения.
• Очистите основу с помощью пылесоса.
• Зашлифуйте выступающие участки, локальные неровности.
• Заделайте ремонтной смесью глубокие трещины и полости.
• Покройте поверхность грунтовкой с помощью валика.
• Уложите гидроизоляционный материал на высохшую основу.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Водный уровень

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

Строительный традиционный уровень

Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых, такую, чтобы было удобнее работать – например, 1.5 м.

Пробивка опорной горизонтальной линии

• С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.  Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
• Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м.  Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

• Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
• Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
• Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Монтаж маяков на мокрые и полусухие стяжки

Монтаж маяков для заливки пола – это более сложная процедура, существуют различные способы, которые подходят для конкретных ситуаций.

Установка направляющих на раствор

Профили для крепления плит ГКЛ устанавливаются довольно просто, при их отсутствии можно воспользоваться обычными стальными трубами. По размеру детали подбираются исходя из запаса прочности.

Порядок монтажа:

1. Элементы устанавливают гладкой стороной вверх.
2. Все детали располагают с заданным шагом от 60 до 100 см. Для создания единой плоскости применяются подкладки, в качестве которых выступают бруски или бугорки из раствора цемента.
3. Для получения идеального показателя все фрагменты проверяются по уровню с учетом необходимой толщины стяжки.
4. Окончательную фиксацию таких маяков производят при помощи раствора, который может быть изготовлен на основе цемента или гипса. Последний вариант является наиболее уместным, он не требует много времени на полное схватывание.
5. Производится заливка пола по образовавшимся участкам. При помощи правила, которое прижимают к поверхности профилей и двигают в разные стороны, смесь равномерно распределяется.

Необходимо помнить, что укладку армирующей сетки выполняют до установки направляющих для выравнивания.

Фиксация профилей на саморезы

Стяжку по маякам при помощи профилей можно выполнить намного быстрее, если воспользоваться способом крепления направляющих на саморезы.

Подготавливается поверхность и определяется тип основания. В большинстве случаев в качестве крепежного элемента используется дюбель. На покрытии производится разметка, которая определяет расположение маяков. По линии просверливаются отверстия с шагом в 25–30 см, точное распределение рассчитывается по предварительно рассверленным профилям. Детали укладываются на свои места, при помощи вкручивания саморезов и подкладок удается в короткий срок выставить все элементы конструкции по одному уровню. Остается лишь проверить установленные фрагменты и залить поверхность выравнивающими составами.

Монтаж на саморезы удобен своей простотой и возможностью тонкой регулировки уровня горизонта

Для большей эффективности можно выставить маяки под стяжку пола при помощи комбинированного метода:

• выполняется разметка под маяки, просверливаются отверстия с шагом в 60–100 см;
• после установки дюбелей по заданному уровню вкручиваются саморезы;
• прямо на шурупы накладывается цементная смесь в виде конуса, раствор вдавливается до нужного положения.

Такие точки будут служить ориентиром для разравнивания заливаемого состава. Этот вариант подходит для небольших помещений.

Создание маяков из раствора

Выравнивание пола по маякам, изготовленным из раствора, происходит по следующей схеме:

1. На поверхности производится разметка в соответствии с необходимым расстоянием между маяками.
2. По линии вкручиваются саморезы на предварительно установленные дюбели. Все фрагменты выравниваются по заданной плоскости.
3. Между шурупами по прямой натягивается проволока. Лучше делать несколько рядов, это значительно повысит надежность.
4. На получившуюся конструкцию накладывается раствор на основе цемента, смесь разравнивается в виде конуса с ровной площадкой наверху.
5. По истечении 3–4 дней, когда состав окончательно высохнет, можно заливать раствор, разравнивая его правилом.

Заливка стяжки по маякам из раствора имеет погрешности, поэтому больше практикуется при обустройстве чернового покрытия

Этот метод немного напоминает вариант с установкой профилей, но исключает появление следов коррозии

Конечно, для полового покрытия это не всегда важно, но в некоторых случаях имеет решающее значение

Какие способы монтажа маяков существуют

Маяки для наливных оснований из шурупов

Это один из простых вариантов маяков, который делается из подручных материалов. Во время ремонта, а тем более – капитального, в помещении в любом случае найдется несколько шурупов, из которых и изготавливаются маяки. Обычно достаточно просто вкрутить их в основание, а между ними натянуть до нужного уровня леску.

Шурупы вкручены в основание

Первый маяк устанавливается на расстоянии 25-30 см от стены. В полу требуется высверлить неглубокие отверстия нужного диаметра, в которые вставляются дюбеля. Расстояния между отверстиями в одном ряду, да и между шурупами в соседних рядах должно быть небольшим – около 0,5 м. Заменить профессиональный дюбель можно чопиком из пробки или дерева. В него вкручиваются саморезы на определенную высоту. Далее, уже зная, какой уровень должен быть у готового пола, между шурупами протягивается тонкая леса. В целом, подойдет любой материал, но только тот, который не будет сильно растягиваться.

Желательно помнить, что такой тип конструкций используется чаще всего для бетонных оснований. Для деревянной основы он не очень пригоден – велик риск повредить уложенную ранее гидроизоляцию.

План-схема размещения системы маяков из саморезов

Нюансы заливного пола с рисунком

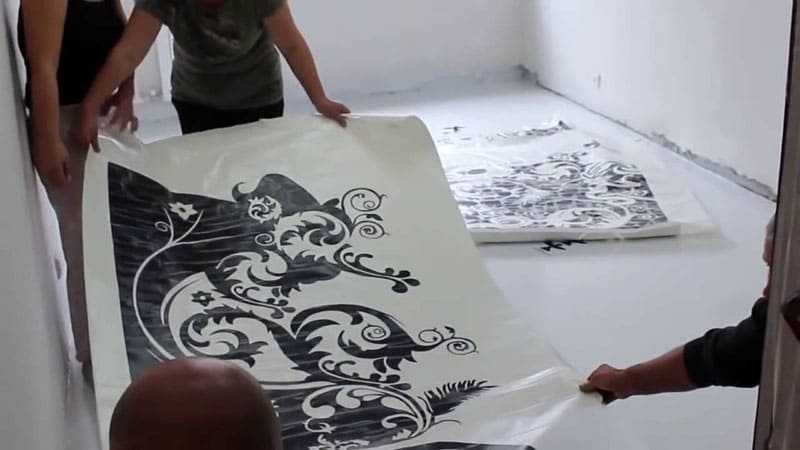

Технология укладки пола с декоративным рисунком по большому счёту не отличается особой сложностью. Обрабатываем пол грунтовкой, ждём просыхания поверхности. Далее укладываем выравнивающее основание для нашего пола. После высыхания финишного слоя, укладываем декоративный рисунок.

Первая важная задача этого этапа — найти рисунок нужного размера с требуемым разрешением (высокого качества), вторая — наклеить ткань без пузырей

На высохший слой базового полимера наносится тонкий слой прозрачного в 1 мм или около того, быстро прокатывается игольчатым валиком, чтобы не было пузырей.

Вот таким может быть ваш пол после проведения работ

Вся технология устройства 3D-пола продемонстрирована в видеоролике. После просмотра все неясности должны уйти окончательно.

Устройство стяжки пола по маякам

Сборные или сухие стяжки обустраиваются без каких-либо “мокрых процессов”.

Сухая стяжка, слои

На плиту перекрытия настилается гидроизоляционный материал, обычно это плотная полиэтиленовая пленка, поверх которой после выставления нулевого уровня саморезами крепятся маяки. Чаще всего в этом случае применяются потолочные профили для гипсокартона или их усиленные ребрами жесткости аналоги. Направление маяков — вдоль длинных стен помещения (от входной двери до окна). Профилей не может быть меньше трех даже в небольшом помещении и использовании трехметрового правила, иначе прочность готовой стяжки окажется под вопросом. Оптимальное расстояние между маяками — порядка 60 см. Керамзит или песок засыпают из мешков, начиная от дальнего угла, и распределяют между маяками плотным равномерным слоем.

Засыпка выравнивается с помощью правила

“Финишный” слой стяжки — листы ГВЛ, ОСП или фанеры в два слоя, фиксируемые клеем и саморезами. Маяки из засыпки, естественно, не извлекаются.

Гипсоволокнистые листы верхнего слоя сухой стяжки крепятся клеем и жёстко фиксируются с помощью саморезов

Сухие стяжки сложно назвать бюджетными, их не рекомендуется укладывать во влажных помещениях, но применение широко распространено благодаря небольшому весу и высокой скорости обустройства.

Полусухие стяжки отличаются от мокрых уменьшенным количеством влаги в растворе, наличием пластификаторов и фиброволокна.

Полусухая стяжка пола

Смесь для полусухих стяжек подают на объект пневмонагнетателем, а для мокрых чаще всего готовят в помещении порционно непосредственно перед заливкой.

Цементно-песчаная стяжка пола (мокрая)

И полусухие, и мокрые стяжки по маякам позволяют спрятать в толще раствора инженерные коммуникации, в том числе трубы теплого водяного пола.
