Металлопластиковые трубы: описание, маркировка, таблица с техническими характеристиками

Плюсы и минусы

Если обратиться к эксплуатационным характеристикам труб на основе металлопластика, удается понять, почему они столь востребованы. Такие изделия стойко переносят любые изменения окружающей среды. К другим их преимуществам можно отнести:

доступную стоимость;
гибкость;
возможность сохранять форму при любых обстоятельствах;
небольшой вес;
отсутствие необходимости в применении сварочного аппарата, обусловленное применением специальных фитингов для скрепления соединений.

Эти трубы не покрываются коррозией, так как изнутри и снаружи их поверхность состоит из полимера. На внутреннем слое, который отличается гладкостью, не откладываются отложения извести. Показатели герметичности тоже являются хорошими. Труба надёжная, а потому жидкость наружу не выпускает. Она не позволяет заходить внутрь кислороду. Контакт с этим газом является нежелательным, так как может привести к образованию ржавчины на элементах из металла.

Можно выделить долгий срок службы, который достигается при наличии нормальных условий использования изделий. В этом случае он может достигать 50 лет. При прохождении жидкости по трубопроводам не раздается неприятного шума. В целом эти конструкции выглядят красиво и эстетично, имеют низкие показатели и теплопроводности.

Несмотря на все эти преимущества, приходится говорить и о недостатках. Любого рода механические воздействия могут приводить к появлению дефектов. Если сравнивать с металлом, металлопластик не настолько устойчив к гидроударам.

Срок службы и особенности эксплуатации

Срок службы металлопластиковой трубы во многом зависит от места использования и правильностью ее эксплуатации, в среднем период применения труб из МП выдерживает срок, указанный производителем, и действительно прослужит минимум 50 лет.

Есть несколько важных моментов, которые помогут увеличить срок использования МП труб:

в зонах эксплуатации металлопластиковых арматур не должно быть механического воздействия;
нельзя располагать металлопластиковые арматуры в доступе ультрафиолетовых лучей;
металлопластиковые арматуры не выдерживают низких температур, поэтому при разработке планов для холодильных камер или конструкций, которые будут находится на улицах, рекомендуются использовать аналоги.

Трубы из металлопластика получили широкое распространение благодаря сочетанию свойств пластиковых и металлических труб. Они отличаются хорошей гибкостью, антикоррозионными свойствами и долговечностью использования. То, какую металлопластиковую трубу лучше использовать, зависит от выбора назначения: всевозможные системы водоснабжения (холодного и горячего), кондиционирования, комплексы, которые транспортируют сжатый воздух и т. д.

Металлопластиковые трубы — это современный надежный материал для трубопроводов разного назначения

Монтаж: типы фитингов, рекомендуемая область применения и установка

Монтаж металлопластика тем и хорош, что обойтись можно в некоторых случаях без специальных инструментов. Но это при сборке контура холодной воды, в крайнем случае на ГВС. Но вот для монтажа отопления, чтобы собрано было надолго, без навыков и спецоборудования обойтись сложно.

Начнем с типов фитингов. Их для МП существует три вида: прессованные, компрессионные (типа Vestol), и цанговое соединение — фитинги с разрезным кольцом. По сути, отличаются они степенью «разъемости»: цанговые – разборные, компрессионные – условно разборные и пресс-фитинги – неразборные.

Разъемные фитинги

Любое соединение на основе этих деталей можно собирать/разбирать неоднократно. У этой группы фитингов целых три названия: разъемные (разборные), цанговые и резьбовые. Цены на них больше, чем на аналогичные фитинги других групп. Их корпус сделан из латуни, а фиксируется узел на трубе при помощи прокладки и обжимного кольца. Порядок сборки таков: на откалиброванный участок трубы (используется специальное устройство, которое восстанавливает идеальную форму и размер после использования ножниц) надевается гайка, затем кольцо, после чего до упора насаживается корпус фитинга. На него надевается кольцо, сверху – гайка, которую затягивают руками, а затем и ключом.

Разъемные фитинги для металлопластиковых труб для установки не требуют вообще никакого оборудования

Такие соединения хороши для разводки холодной воды, с некоторой опаской их можно применять для горячей (с условием, что фитинги не будут замуровываться). В системах теплых полов их использовать не рекомендуют, хотя собранные на «фирме» полы работают уже 12 лет без проблем, но была 100% уверенность в подлинности продукции. В контурах отопления такие элементы стоят без проблем несколько лет (2-3 года), затем начинают подтекать. Несколько раз их можно подтянуть, а вот когда резерв резьбы уже исчерпан, приходится менять.

Но в некоторых местах разъемное соединение необходимо. Как их устанавливать на МП трубы продемонстрировано в следующем видео.

Компрессионные фитинги

Компрессионные или обжимные фитинги являются условно разборными. Они состоят из штуцера и накидной гайки, которые фиксируются на трубе при помощи обжимного кольца. Эти узлы устанавливаются также без использования каких-либо специальных приспособлений, нужны будут два ключа (один, может быть разводным). Область применения у них такая же, как и у разъемных: преимущественно для холодной воды, может быть для ГВС.

Компрессионные фитинги для металлопластика

Пресс-фитинги

Лучшие соединения на сегодня для отопления – узлы под пресс. С этим согласна большая часть монтажников. Только такие фитинги дают надежное соединение, которое «держит» и температуру и давление. Они неразборные, их можно «замонолитить» в пол или стену (если сделаны грамотно). Но без специального оборудования – пресс-машин тут не обойтись. Стоят они дорого – от 1000$, но можно взять «на прокат» за вполне приемлемую цену – 30-50$/сутки.

Фитинги для металлопластика под пресс

Процесс монтажа пресс-фитинга а также обжимных узлов показан на видео, где он производится специалистом фирмы Valtec – одного из лидеров рынка.

Как согнуть трубу

В некоторых местах требуется сделать обход или изгиб трубы. О том, как согнуть МП трубу руками, без использования специальных средств и с ними (с внутренней и наружной пружиной) рассказано в видео ниже.

Основные технические характеристики

К основным техническим характеристикам металлопластиковых труб относятся:

наружный и внутренний диаметр;
толщина стенок;
вес и внутренний объем одного погонного метра;
коэффициенты теплопроводности и линейного расширения;
рабочая и максимальная температура;
рабочее и максимальное давление;
минимально допустимый радиус изгиба;
срок эксплуатации.

Часть этих параметров – общая для всех МП труб вне зависимости от производителя, часть может меняться от модели к модели.

Таблица общих характеристик для всех труб из металлопластика

Диаметры металлопластиковых труб

Как и у полипропиленовых трубных изделий. МП трубы имеют стандартизированные размеры от 16 до 63 мм, по которым осуществляется их основная классификация.

Самые распространенные типоразмеры наружного диаметра:

Трубы большего диаметра в жилищном строительстве практически не используются.

Альтернативное название – диаметр условного прохода. Этот параметр зависит от величины наружного диаметра и толщины стенок трубы.

По внутреннему диаметру осуществляются расчеты по необходимому расходу жидкости, ее допустимому давлению и температуре, а также подбирается соединительная и запорная арматура для монтажа.

Зависит от наружного диаметра трубы и материалов, используемых при ее изготовлении. Данный параметр во многом зависит от стандартов конкретного производителя и в среднем составляет от 2 до 3,5 мм.

Вес и внутренний объем

Измеряется из расчета на один погонный метр и зависит от геометрических размеров изделия.

Максимальное рабочее давление в МП трубе зависит от температуры протекающей в ней жидкости: чем она больше, тем меньше должно быть давление.

Какое давление выдерживает труба из металлопластика:

при температуре жидкости до 20°С максимальное рабочее давление может составлять до 25 атм;
при температуре 95°С давление не должно превышать 10 атм (допускается кратковременное увеличение давления до 15 атм).

Дальнейшее повышение давление приводит к расслоению и разрыву трубы.

Какую температуру выдерживает металлопластиковая труба:

максимальная рабочая температура жидкости не должна превышать 95°С
допускается кратковременное повышение ее нагрева до 110-120°С, при котором возможна незначительная деформация прямолинейных участков трубы без нарушения ее целостности и основных технических характеристик.

При температуре от 140 °С и выше происходит размягчение внутреннего полимерного слоя и расслоение общей структуры трубы.

Допустимый минимальный радиус сгибания труб обеспечивает сохранение их внутреннего проходного сечения без заломов и других механических повреждений.

Минимальная величина радиуса изгиба при монтаже труб зависит от их наружного диаметра и применяемого при этом способа сгибания, который может быть:

ручным;
с помощью внутреннего кондуктора (специальной пружины);
с помощью внешнего кондуктора (трубогиба).

Таблица минимального радиуса изгиба

Наружный диаметр МП трубы, мм

При ручном сгибании радиус должен быть самым большим. Для его уменьшения может применяться специальная спиральная пружина соответствующего размера, которая вставляется внутрь трубы. Но воспользоваться таким способом можно только на небольших отрезках труб, позволяющих вставлять и извлекать обратно пружину.

Сгибание на длинных участках с получением минимально возможного радиуса осуществляется при помощи трубогиба.

Технические характеристики металлопластиковых труб

Далее будет представлена техническая характеристика труб металлопластиковых на примере наиболее популярных труб диаметром 16 и 20 мм:

Толщина стенки металлопластиковой трубы диаметрами 16 мм и 20 мм составляет 2 и 2,25 мм соответственно, тогда как толщина алюминиевой прослойки в них при этом составляет 0,2 и 0,24 мм.
Вес одного погонного метра 16 мм трубы составляет 115 г, 20 мм – 170 г.
Объем жидкости, находящейся в 1 погонном метре трубы 16 мм трубы, составляет 0,113 л, 20 мм – 0,201 л.
Независимо от того, какой диаметр металлопластиковых труб используется, коэффициент расширения металлопластика составит 0,26х10-4 на ºС, коэффициент шероховатости – 0,07, коэффициент теплопроводности – 0,43 Вт/м*К.
Прочность клеевого соединения и сварного соединения алюминия составляет соответственно 70 Н/10 мм и 57 Н/мм2.
Показатель прочности при поперечном разрыве имеет значение в 2880 Н.
Минимальные радиусы изгиба труб вручную и с использованием трубогиба составляют соответственно 80 и 45 мм.
Показатель диффузии кислорода при эксплуатации труб составляет 0 г/м3.

Отдельно следует поговорить о том, какое давление и какую температуру выдерживают металлопластиковые трубы.

При значении давления в трубопроводе, которое составляет 10 бар, рамки оптимальной (рабочей) температуры колеблются от 0 до 95 градусов.

Если же в металлопластиковые трубы давление жидкости подается в значении 25 бар, рабочая температура переходит в рамки 0…+25 градусов. Максимальная кратковременная температура рабочей среды, которую способен выдержать металлопластиковый трубопровод без потери целостности, составляет 110 градусов.

Показатель максимального рабочего давления в условиях эксплуатации труб при максимально допустимой рабочей температуре составляет 10 бар.

Давление, при котором происходит нарушение целостности трубы при температуре рабочей среды в 20 градусов, составляет 94 бар.

Трубы металлопластиковые – давление и температура в которых остаются неизменными, способны работать без разрушения при следующих условиях:

При температуре -20 градусов в течение часа – при давлении минимум 5,71 МПа.
При температуре -95 градусов в течение часа – при давлении минимум 3,3 МПа.
При температуре -95 градусов в течение 100 часов – при давлении минимум 2,93 МПа.
При температуре -95 градусов в течение 1000 часов – при давлении минимум 2,57 МПа.

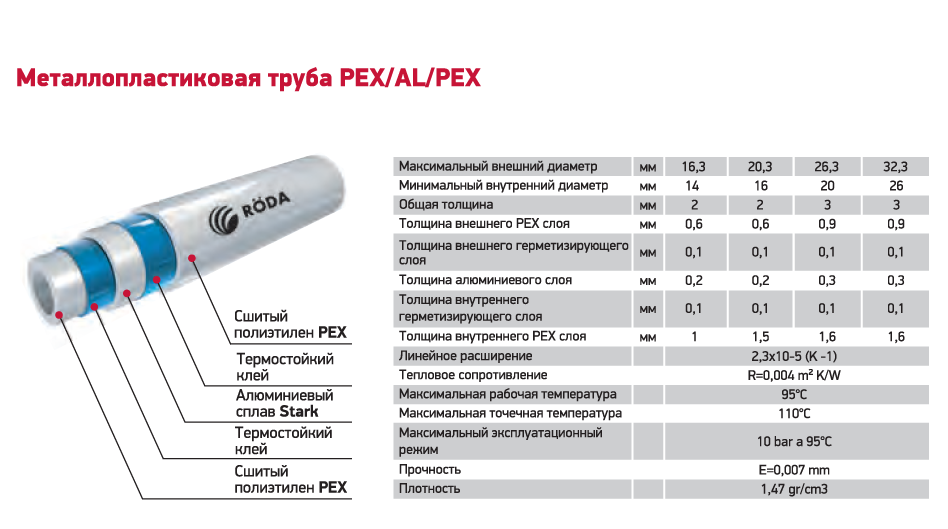

Металлопластиковые трубы – технические характеристики:

наружный диаметр 16-63 мм;
толщина стенки 2-3 мм;
толщина алюминиевого слоя 0,19-0,3 мм;
вес зависит от диаметра, например, один метр металлопластиковой трубы с диаметром 16 мм весит 105 грамм, а если диаметр 63 мм, то вес одного метра 1224 грамма;

Металлопластиковые трубы выдерживают давление:

рабочее давление 10 бар (при температуре 95 °С);
рабочее давление 25 бар (при температуре 25 °С);
разрушающее давление 80 – 94 бар (при температуре 20 °С);

Металлопластиковые трубы выдерживают температуру:

постоянная нагрузка +95°С;
кратковременная нагрузка — до +110°С;
при температуре -40°С замерзают;
при ручном изгибе минимальный радиус изгиба 80-125 мм (зависит от наружного диаметра);
при изгибании при помощи трубогиба — 45-95 мм (зависит от диаметра);
коэффициент линейного расширения 1/°С — 0,26 х 10-4;
теплопроводность металлопластиковых труб (количество тепла, которое материал способен пропустить через квадратный метр за секунду) Вт/м*К — 0,43;
диффузия кислорода 0 г/м3 (не пропускает воздух);.
срок службы: а) 25 лет при температуре 95°С; б) 50 лет температуре 20°С;
пропускная способность в 1,3 раза выше, чем у стальных.

Преимущества труб из металлопластика

Для любого, кто решил приобрести данный материал, характеристики эксплуатационные гораздо важнее, чем технические. Сначала о положительных:

экологическая чистота;
устойчивость к образованию ржавчины, камней или других отложений;
способность сохранить вновь обретенную форму после сгибания;
возможность профилирования для огибания конструктивных элементов здания;
легкая и быстрая сборка, не требующая множества инструментов;
минимум отходов;
гибкость позволяет сэкономить на элементах соединения;
низкое сопротивление течению жидкости, обусловленное отсутствием шероховатости;
совместимость с другими материалами;
небольшой вес, облегчающий транспортировку;
высокие показатели звукоизоляции;
антистатичность;
устойчивость к конденсату и замерзанию (металлопластик выдерживает трехкратное замерзание);
не меняют качество транспортируемой жидкости;
высокая ремонтопригодность;
эстетический внешний вид без покраски.

Все преимущества металлопластиковые трубы получают за счет уникальной конструкции. Внутренняя полиэтиленовая прослойка дает возможность гнуть изделие. Алюминий придает жесткость и предотвращает диффузию кислорода. Отсутствие кислорода не дает образоваться ржавчине в котлах отопления и радиаторах.

Недостатки

Выбирая и покупая металлопластиковые трубы, характеристики отрицательные так же важно учитывать, как и положительные:

при скрытом трубопроводе нельзя применять резьбовые фитинги;
металлопластик плохо переносит ультрафиолетовые лучи;
при замерзании с водой система непременно лопнет, хотя пригодны для монтажа наружного трубопровода. В этом случае необходима качественная изоляция.

Поставляются металлопластиковые трубы в бухтах. Длина трубы в бухте варьирует от 50 до 200 метров. Приобрести можно любую длину, начиная от метра.

Области применения — охват за счет технических особенностей:

внутренние системы холодного и горячего водоснабжения, отопления квартир, домов и дач;
системы подогрева полов, спортивных площадок, бассейнов;
транспортировка газообразных и жидких веществ (в том числе едких и ядовитых) в промышленности, сельском хозяйстве и транспорте;
подача сжатого воздуха;
системы кондиционирования;
защита электрических проводов и кабелей;
строительство и ремонт речных и морских судов, железнодорожных вагонов;
системы полива, орошения, сбора воды из скважин и колодцев.

Достаточно длительный срок эксплуатации и оптимальное отношение стоимости и качества позволили металлопластиковым трубам зарекомендовать себя как удачную альтернативу металлическим и пластиковым изделиям. Ведь металлопластик объединил положительные качества обоих этих материалов.

Все чаще при создании водопроводных и отопительных систем в жилых домах используют металлопластиковые трубы

Однако чтобы правильно сделать свой выбор важно знать не только особенности строения и эксплуатации труб, состоящих из композиционного материала, но также плюсы и минусы этих изделий

Эксплуатационные характеристики

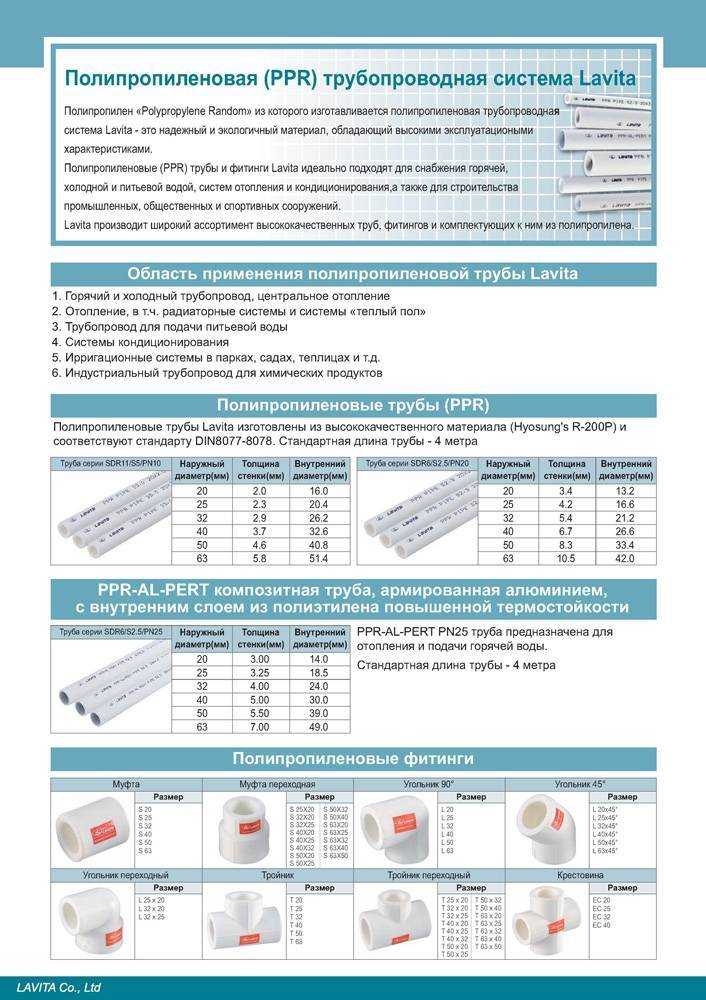

Чтобы разобраться, какой лучше материал для трубы металлопластик или разновидности полиэтилена, лучше сразу сравнить технические характеристики каждого вида:

Характеристики	МП трубы	Полипропиленовые изделия	Конструкции из ПВХ
Максимальное давление	15 атмосфер	30 атмосфер	120 атмосфер
Давление для работы	10 атмосфер	От 16 до 25 атмосфер, в зависимости от выбранного диаметра	100 атмосфер
Максимальная температура	120 °С	120 °С, при 140 °С материал начинает плавиться	165 °С , начинает плавиться при 200 °С
Постоянная температура	95 °С	От 40 до 95 градусов в зависимости от выбранного диаметра	78 °С
Теплопроводность	0,45 Вт/мК	0,15 Вт/мК	От 0,13 до 1,63
Срок службы	50 лет	От 10 до 50 лет, в зависимости от рабочих температуры и давления	50 лет

Разновидности конструкций из металлопластика

Металлопластиковые трубы, армированные алюминиевой фольгой – при производстве сначала листы фольги свариваются между собой ультразвуковой сваркой, затем с помощью адгезива (природного или синтетического) производитель соединяет два слоя сшитого полиэтилена и слой алюминия, что делает их более гибкими, однако менее прочными и с меньшим показателем температурной устойчивости.
МП изделия, армированные жестким сетчатым каркасом – так как в роли центрального звена могут выступать не только разные металлы, но и разные по способу изготовления формы (сетка, проволока, полосы), технология каждого вида будет отличаться. Технологический процесс производства происходит следующим образом — при вытягивании продольной арматуры из пластика, происходит поперечное накручивание металлического каркаса, которые приваривается к поверхности внутреннего слоя будущего изделия с помощью специального электрода. Далее конструкция опять заливается расплавом верхнего слоя из пластика. Такой способ производства происходит без склеивания различными видами адгезирующих веществ, что увеличивает продолжительность срока эксплуатации.

В сравнение с остальными видами полиэтиленовых конструкций металлопластиковые конструкции служат без постоянного проведения ремонтов.

Размеры и диаметры

Самыми часто используемыми диаметрами металлопластиковых труб являются от 16 до 26 мм. Однако производитель выпускает арматуры и большего диаметра – до 63 мм.

При выборе нужного размера металлопластикового изделия необходимо руководствоваться будущим местом эксплуатации, так для водопровода лучше подойдут металлопластиковые трубы с внутренним диаметром 16 мм и 20 мм (трубы 16 мм используются для отводов к сантехнике).

Для построения больших отопительных или водопроводных разводок для жилых зданий можно использовать металлопластиковые трубы с размером до 40 мм, а вот конструкции с внешним диаметром в 63 мм используются в промышленных, металлодобывающих и нефтедобывающих промышленностях.

Размеры МП изделий могут рассказать о своих возможностях, которые зачастую отличаются друг от друга именно в зависимости от диаметра. Таблица размеров и технических характеристик:

Диаметр (внешний слой)	16	20	26	32	40
Внутренний диаметр	12	16	20	26	33
Толщина стенки, в мм	2	2	3	3	3,5
Вес 1 метра, в кг	0,12	0,17	0,3	0,37	0,463

Параметры 16 мм арматуры и цена на нее зачастую позволяют мастерам использовать данную разновидность без опасения в жилых помещениях и многоквартирных домах.

В продаже металлопластиковые изделия с диаметром до 40 мм можно найти в бухтах (мотках) от 50 до 200 метров длиной.

Какую температуру выдерживает металлопластиковая труба

Толщина стенок и выбранный армируемый состав готовых арматур определяют, какую температуру выдержат металлопластиковые трубы. Нормальной температурой для эксплуатации будет 60-95 градусов, однако при перепадах давления и температур МП конструкция сможет справиться и с температурой в 120 градусов.

При температуре в 140 градусов происходит оплавление стенок и фитингов для конструкций из МП, что приводит к деформации изделий и образованию протечек.

Теплоотдача металлопластиковой трубы в 0,45 Вт/мК является решающим фактором при выборе изделий для создания теплых полов.

Какое давление выдерживает металлопластиковая труба

Так как при производстве изделий используется полиэтилен низкого давления, МП трубы выдерживают давление до 15 атмосфер, основное рабочее давление — 10 атмосфер.

При построении водопроводных или отопительных конструкций в частных домах давление может понижаться до 7-8 бар. При данном показателе в многоквартирных домах, возможны разрывы стенок.

Такие показатели позволяют применять металлопластиковые конструкции при добыче металлов на больших глубинах, так как они смогут выдержать давление нескольких слоев земных пород.

Установка металлопластиковых труб

Таблица для расчета параметров отопления

Перед приобретением металлопластиковых труб для батарей отопления следует правильно подобрать диаметр. При выполнении стандартного расчета нужно учитывать, что производители указывают наружный размер. От него необходимо отнять две толщины стенки, чтобы получить величину полезного сечения. Так, для 20 мм диаметра металлопластиковых труб для отопления размер внутренней полости будет составлять 16 мм.

Калибратор для металлопластиковых труб

Только после этого можно приступать к монтажу трубопроводов. Для этого потребуется хотя бы минимальный набор инструментов — ножницы для резки труб, пружина-трубкогиб и калибратор. Последний представляет собой стальной штифт с нормированными размерами диаметров.

Компрессионные и пресс-фитинги

Основными монтажными элементами системы являются фитинги для металлопластиковых труб на отопление. Они отличаются способом крепления к патрубкам, а также материалом изготовления. Для создания качественного трубопровода рекомендуется использовать изделия из нержавеющей стали или латуни.

Компрессионный. Крепление происходит методом зажима плоскости трубы между фитингом и накидной гайкой с резьбой;
Пресс-фитинг. Для установки потребуется специальное обжимное устройство. Несмотря на высокую стоимость по сравнению с компрессионными, пресс-фитинги на порядок надежнее и практичнее.

Из недостатков отопления из металлопластиковых труб можно выделить низкую надежность крепление монтажных узлов. Чаще всего это происходит при использовании компрессионных фитингов, так как для надежного соединения необходимо приложить достаточное усилие при закручивании накидной гайки.

Для установки надежной магистрали потребуется не только хорошие металлопластиковые трубы для отопления, и качественные пресс фитинги.

Обжимные клещи можно взять в аренду. Но для того, чтобы минимизировать время их использования – нужно заранее подготовить все остальные инструменты и комплектующие.

Монтаж металлопластиковых труб

Порядок установки труб

В большинстве случаев отрицательные отзывы о металлопластиковых трубах отопления связанные с несоблюдением правил установки. Поэтому требуется изучить рекомендации производителей, а также ознакомиться с инструкцией по монтажу.

После того, как определились, что можно использовать металлопластиковые трубы для систем отопления — составляется схема установки. Для этого на плане дома рисуется месторасположение магистралей, их основных узлов и компонентов. Затем выполняется расчет количества требуемых материалов и комплектующих. Пошаговый порядок монтажа:

С помощью ножниц отрезается кусок трубы.
Используя калибратор выравнивается входной патрубок для монтажа в фитинг.
Установив пресс-фитинг выполняется его зажим. Для этого используются обжимные клещи.

Для хороших металлопластиковых труб для отопления можно применять пружинный трубогиб. Однако при этом следует соблюдать минимальный радиус изгиба в зависимости от сечения трубы.

Рекомендуется приобретать обжимные фитинги для металлопластиковых труб на систему отопления от того же производителя, который изготавливает трубы.
