Как выполнить монтаж медных труб отопления

Виды фитингов

Вся соединительная арматура разделяется на несколько видов по выполняемым функциям:

• Прямые – для прямого соединения двух труб одного диаметра. Называют такие фитинги муфтами, корпус обычно имеет форму цилиндра.
• Переходные – для прямого соединения двух труб разных диаметров. Переходники, или редукторы, имеют сложную форму: два коротких разноразмерных цилиндра соединены усеченным конусом.
• Угловые, или поворотные, – для соединения одинаковых труб под углом. Такие фитинги называют отводами или уголками, угол изгиба корпуса – от 15 до 90 градусов.
• Разветвительные – для объединения двух и более потоков или разделения одного потока на несколько. Корпуса тройников имеют три патрубка, диаметры которых могут различаться. Корпуса крестовин состоят из четырех или более патрубков, соединенных под прямым углом.
• Герметизирующие – для перекрытия свободных патрубков. Эти фасонные элементы, называемые заглушками, представляют собой крышку или пробку.

Многие, на мой взгляд ошибочно, считают что медные трубы при монтаже водопровода или отопления дома удовольствие достаточно дорогое, а некоторые и что век меди для этих целей остался в прошлом

В этой записи м постараемся доказать Вам что это не так, именно потому что медь это достаточно удобный материал для монтажа любых конструкций,а если принять ее долговечность во внимание, то и незаменимый во многих случаях и именно ее выберет рачительный хозяин для своего собственного дома

Если сравнивать медь с другими материалами, из которых изготавливают водопроводные и другие коммуникационные трубы (к примеру, с пластиком или ), то её преимущества очевидны. Прежде всего, это необычайно долгий срок службы: медные трубы и фитинги часто служат столько, сколько существует само здание.

Медь очень пластична, что повышает безопасность водопровода и сохраняет свои свойства в широком диапазоне температур (от -200 до +250 °С), что делает трубы устойчивыми к замораживанию в заполненном водой состоянии.

Медные трубы устойчивы к воздействию ультрафиолета (не в пример пластиковым), имеют малый коэффициент шероховатости, что позволяет использовать в аналогичных условиях

Медный трубопровод практически не подвержен воздействию различных видов вирусов и бактерий, ему не страшны масла, жиры и различные вредные вещества. Даже неизбежный для наших водопроводов хлор не способен разрушить медную трубу, а, напротив, за счёт образования на её внутренних стенках окисного слоя хлор способствует продлению срока эксплуатации трубы.

Трубы

Водопроводные медные трубы круглого сечения выпускаются как в бухтах (длиной по 25 и 50 м), так и в отрезках (штангах различной длины). Наиболее часто употребляемые трубы имеют диаметры от 8 до 28 мм при толщине стенок 1 мм. Стоит подчеркнуть, что медные трубы за счёт тонких стенок значительно легче стальных. Они могут иметь теплоизоляцию.

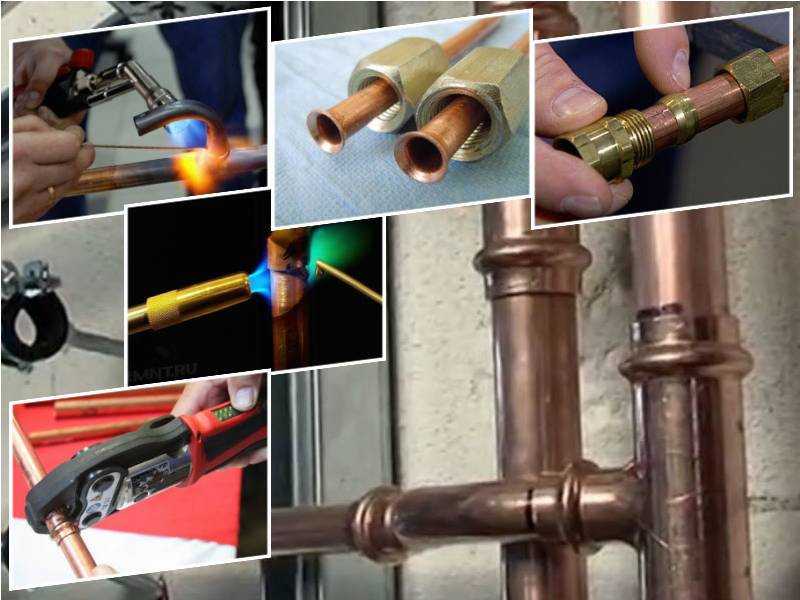

Монтаж медных труб особых затруднений не вызывает, главным образом благодаря тому, что они хорошо режутся и гнутся. Медные трубы могут соединяться двумя способами: разъёмным и неразъёмным. Ко второму относятся пайка, сварка, опрессовка.

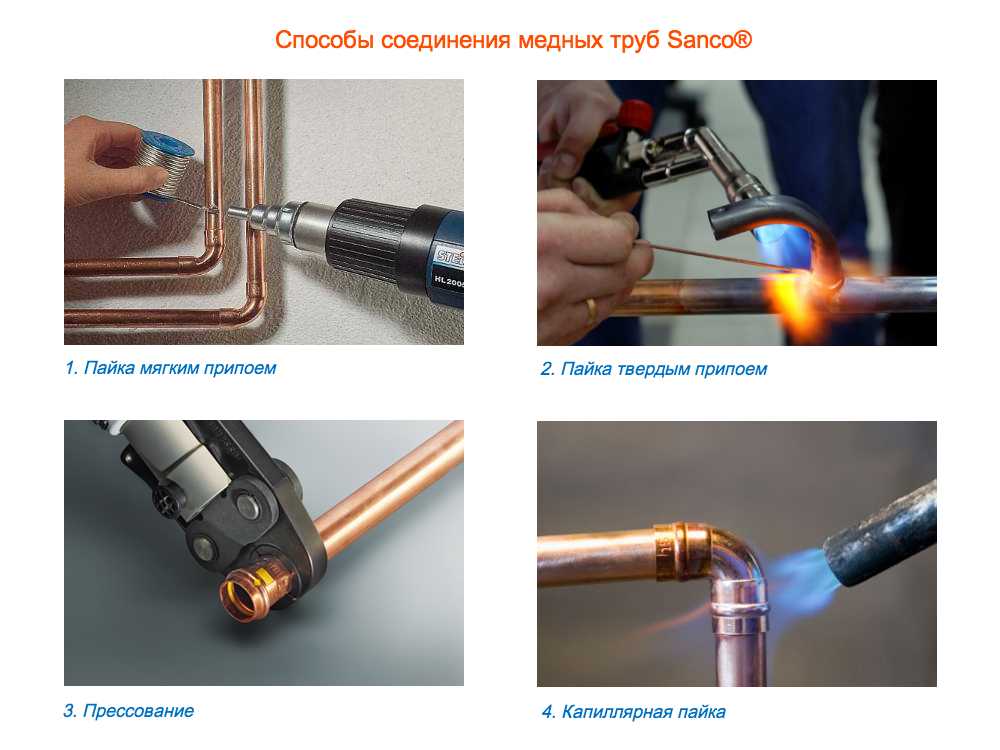

Для соединения труб, подсоединения к арматуре, к существующему водопроводу применяют различные фитинги.

Фитинги

Существует большое количество разновидностей соединительных и переходных фитингов. Примеры некоторых приведены на фото 1-12. Так, для пайки используются не только обычные и переходные муфты, но и различные угольники, тройники, крестовины, обводы, калачи и заглушки. Существуют фитинги с переходом паяного соединения на резьбовое, например, «американка» с конусным уплотнением (15×1/2″). В резьбовых пресс-фитингах часто используется обжимное кольцо, которое при затягивании накидной гайки обжимает трубу, герметизируя тем самым соединение.

Характеристика меди

Важное свойство — это ее универсальность. Для всех видов инженерных коммуникаций применяются трубы из меди — в снабжении питьевой водой, топливом в холодильных системах, жидким и газообразным газом в системах кондиционирования и отопления. Благодаря широкому ассортименту фитингов и труб есть возможность проектировки и монтажа систем водоснабжения и иных видов разводок для каждого объекта со своими особенностями

Благодаря широкому ассортименту фитингов и труб есть возможность проектировки и монтажа систем водоснабжения и иных видов разводок для каждого объекта со своими особенностями.

Факт надежности подтверждается тем, что их в большей мере применяют в теплообменниках газовых водонагревателей, в гидравлике самолетов и тормозных автомобильных системах. Медь – металл, который почти целиком перерабатывают для повторного производства.

Долговечность

Меди присущ долгий срок службы. В течение всего времени использования сохраняется первоначальная прочность. Медные трубки вместе с фитингами будут служить столько, сколько стоит здание.

Высокая эффективность

Медь – материал, обладающий высшей степенью экономичности. Если сравнивать расходы по обслуживанию с другими материалами, то медные установки составляют достойную конкуренцию. Цены не настолько высоки, но при этом потребитель получает высокий показатель эффективности от монтажа медных труб.

Свойства

Металл легко паяется и сваривается. Физические свойства, как пластичность и твердость, не теряются при длительной эксплуатации.

Виды и особенности медных труб

Медные трубы хороши тем, что они: не подвержены коррозии, имеют срок службы более полувека, достаточно мягкие, чтобы не бояться перемерзания воды в них. Медь — материал идеально гладкий, это предотвращает образование в налёта в трубах, к тому же материал обладает бактерицидными свойствами.

Различают две разновидности медных труб, в зависимости от способа их изготовления:

• отожжённые;
• неотожженные.

Эти трубы могут иметь одинаковый состав, но резко отличаются по физическим свойствам.

Отожжённые трубы – это эластичный трубный материал. О степени гибкости можно судить по тому, что продают их в бухтах, намотанными подобно шлангу. Гибкость отожжённых труб является большим плюсом при монтаже. Из них можно формировать разные конфигурации не используя дополнительные детали. Это даёт материальную экономию на фитингах и расходных материалах. Уменьшает трудозатраты, используется меньшее число соединений.

И хотя эти трубы считаются менее крепкими, чем неотожженные, их запаса прочности вполне хватает для коммуникаций в индивидуальных домах.

Неотожженные трубы не подвергают дополнительной обработке – они остаются жёсткими. Приобрести такой материал можно прямыми прогонами, как привычные стальные. Разводка неотожженных коммуникаций проводится с помощью фитингов.

Эти трубы дешевле, но необходимость установки фитингов при монтаже поворотов, обходов сводит на нет данное преимущество. Их прочность требуется в промышленных трубопроводах, которые эксплуатируют при повышенной механической и температурной нагрузке.

Способ #2: соединение накатными канавками (Roll Groove)

Трубопроводы, создаваемые соединением с торцевыми выточками (накатными канавками), длительное время практиковались на устройстве спринклерных (оросительных) пожарных систем. Начиная с 1925 года, этот вполне надёжный метод соединения труб используется на стальных и железных магистралях отопления, вентиляции, кондиционирования воздуха и других систем.

Между тем, аналогичный способ механического соединения накатной канавкой также доступен для медных труб диаметром от 50 до 200 мм. Комплект для создания механического соединения накатной канавкой содержит:

• муфты,
• прокладки,
• разнообразные фитинги.

Система механического соединения накатными канавками предлагает практическую альтернативу пайке медных труб большего диаметра. Соответственно, способ накатной канавки не требует дополнительного нагрева (применения открытого пламени), как в случае пайки твёрдыми или мягкими припоями.

МЕХАНИЧЕСКИЙ

Накатная канавка на концевой части медной трубы – один из главных элементов способа соединения «накатными канавками». Измерением после наката определяется подходящий фитинг

Соединение способом накатных канавок основано на свойствах пластичности меди и повышенной прочности этого металла при холодной обработке. Конструкция предполагает уплотнение зажимной системы, для чего используется прокладка синтетического эластометра (EPDM — Ethylene Propylene Diene Methylene) и специально разработанный зажим. Ряд производителей по всему миру предлагают инструменты под создание соединений накатными канавками — прокладки, зажимы, фитинги.

ОБЖИМНОЙ

Разнообразные по размерам фитинги и рабочие зажимы с прокладками используются в конструкциях соединений, выполняемых методом «накатных канавок»

Подготовка и выполнение соединения накатной канавкой

Как и для других процессов соединения меди без пайки, правильная подготовка концевой части трубы имеет первичную значимость для создания прочного, герметичного шва. Правильный выбор инструмента соединения накатными канавками под каждый тип медной трубы также очевиден. Необходимо соблюдать рекомендации производителя для обеспечения безопасной, безаварийной подготовки таких видов соединений.

Таблица допустимых давлений и температур для этого типа соединений

Тип соединения	Диапазон давлений, кПа	Диапазон температур, ºC
Накатная канавка, D = 50,8 – 203,2 мм, тип K, L	0 — 2065	минус 35 / плюс 120 для K минус 30 / плюс 80 для L
Накатная канавка, D = 50,8 – 101,2 мм, D = 50,8 – 203,2 мм тип M	0 — 1725	минус 35 / плюс 120
0 — 1375	минус 30 / плюс 80

Пошаговый процесс сборки узла накатными канавками:

1. Отрезать по размеру концевые части медных труб точно перпендикулярно оси.
2. Удалить заусенцы после реза и снять фаску.
3. Накатить канавки нужных размеров, как того требует производитель фитингов.
4. Осмотреть фитинги, прокладки, зажимы, на отсутствие повреждений.
5. Смазать прокладки в соответствии с рекомендациями производителя.

Перед окончательной сборкой осмотреть зажимные поверхности на чистоту, на отсутствие строительного мусора. Собрать соединение в соответствии с рекомендациями производителя.

ДЛЯ МЕДНЫХ

Практически собранный фрагмент узла методом «накатной канавки». Эластичные прокладки зажимного кронштейна перед окончательной посадкой медных труб обрабатываются небольшим количеством смазки

Затягивать окончательно зажимные гайки следует, прилагая требуемый крутящий момент в соответствии с рекомендациями производителя. После затяжки винтов следует ещё раз осмотреть область зажима, чтобы убедиться в правильной сборке узла.

Тестирование законченной системы с накатными канавками

Испытание законченной системы трубопроводов допускается выполнять методом подачи в систему давления воздуха или воды. Также не исключается гидропневматический метод, когда применяется относительно высокое испытательное давление.

Однако следует учитывать – величина испытательного давления не должна превышать максимально допустимого рабочего давления, указанного производителем системы накатных канавок.

Основные ошибки

Качественное соединение деталей из меди выполняется только при наличии опыта. Новички нередко допускают следующие ошибки:

• Соединяются элементы с поверхностными дефектами, нередко возникающими при раскрое. Пайку нельзя выполнять поверх изъянов, так как не удастся получить прочный шов.
• Полностью не удаляются все загрязнения с места, где выполняется стык. Подготовка соединяемого участка включает очистку и избавление от жира.
• Детали недостаточно нагреваются, поэтому припой плохо соединяется с трубопроводами элементами. Целостность созданного шва легко нарушается даже при незначительном воздействии.
• Создается соединение недостаточной ширины. Его величина должна быть 7-50 мм, если стыкуются трубы, у которых диаметр составляет 6-108 мм.
• Поверхности элементов не полностью покрываются флюсом. Это не позволяет удалить с деталей все окислы. Поэтому создается не качественный шов.
• Сегменты перегреваются при соединении. Происходит выгорание флюса и образование окалины.
• Шов проверяется раньше времени. Операцию необходимо выполнять только после его остывания, иначе произойдет деформация соединения, что отрицательно скажется на прочности стыка.

Мастера хорошо знают все возможные ошибки. Многие из специалистов даже столкнулись с ними на практике в начале своей карьеры. Чтобы уменьшить вероятность ошибочных действий, рекомендуется первую пайку медных труб выполнять под наблюдением профессионала.

Нюансы работы с медными трубами

Для выполнения монтажа внутренних трубопроводов в доме можно выбрать трубу из пластика, металлопластика либо нержавеющей стали. Но только аналог из меди способен прослужить без проблем и капремонта больше полувека.

Правильно смонтированные медные трубопроводные системы на практике исправно работают на протяжении всего срока эксплуатации, что отведен коттеджу или многоквартирному дому.

Трубам из меди не страшны длительные тепловые нагрузки, хлор и ультрафиолет. При промерзании они не трескаются, а при изменении температуры внутренней среды (воды, стоков, газа) не меняют своей геометрии.

В отличие от пластиковых аналогов, медные трубопроводы не провисают. Это пластик подвержен расширению при высоких температурах, с медью подобного не происходит по определению.

У трубных медных изделий есть два недостатка – высокая цена и мягкость металла. Однако дороговизна материала окупается долгим сроком эксплуатации.

А чтобы стенки труб не оказались повреждены изнутри эрозией, в системе обязательно должны устанавливаться фильтры. Если в воде не будет загрязнений в виде твердых частиц, то и проблем с разрушением трубопроводов не возникнет.

Требования к обработке и сварке труб

При работе с медными трубами необходимо соблюдать следующие правила:

1. Монтируя пайкой водопровод ХВС или ГВС, следует исключить использование свинцового припоя – свинец слишком токсичен.
2. Скорость потока воды должна быть не выше 2 м/с, иначе мельчайшие частицы песка или иного твердого вещества постепенно начнут разрушать стенки трубы.
3. При использовании флюсов после завершения монтажа трубопроводная система в обязательном порядке подлежит промывке – флюс является агрессивным веществом и будет способствовать коррозии трубных стенок из меди.
4. При пайке нельзя допускать перегрева места соединения – это может привести не только к формированию негерметичного стыка, но и потере прочности медного изделия.
5. Переходы труб с меди на другие металлы (сталь и алюминий) рекомендуется выполнять посредством латунных либо бронзовых фитингов-переходников – в противном случае стальные и алюминиевые трубы быстро начнут коррозировать.
6. Грат (наплывы металла) и заусенцы в местах резки подлежат обязательному удалению – их наличие приводит к образованию в водяном потоке турбулентных завихрений, что способствует эрозии и уменьшению эксплуатационного срока трубопровода из меди.
7. При подготовке медных труб к соединению категорически запрещается применять абразивы – их оставшиеся после монтажа внутри частицы приведут к повреждению металла и образованию свища.

Если в системе водопровода либо отопления в доме помимо медных есть также трубы или элементы из иных металлов, то водяной поток должен идти от них к меди, а не наоборот. Ток воды от меди к стали, цинку либо алюминию приведет быстрой электрохимической коррозии участков трубопровода из последних.

Благодаря пластичности и прочности металла медные трубы без проблем подвергаются резке и сгибанию. Поворот трубопровода можно выполнить как путем использования трубогиба, так и с помощью фитингов. А для устройства разветвлений и соединений с различными приборами существует множество деталей из термостойких пластмасс, латуни, нержавейки и бронзы.

О взаимодействии меди с другими металлами

В большинстве частных домов бытовые водопроводы собраны из стальных и алюминиевых труб. В отопительных системах также присутствуют радиаторы из стали или алюминия. Неправильная врезка в подобную разводку труб из меди чревата немалыми проблемами.

Самый оптимальный вариант монтажа – это применение труб и приборов исключительно из меди и ее сплавов. Сейчас без проблем можно найти биметаллические алюминиево-медные радиаторы, а также соответствующие фитинги и запорную арматуру. Совмещать разные металлы стоит только в крайних случаях.

Если совмещение неизбежно, то медь должна быть замыкающей в цепочке элементов трубопровода. Избавить ее от способности проводить электроток невозможно.

А при наличии даже слабого тока этот металл создает со сталью, алюминием и цинком гальванические пары, что неизбежно ведет к преждевременной их коррозии. При монтаже водопровода между ними обязательно нужно вставлять переходники из бронзы.

Еще она потенциальная проблема – кислород в воде. Чем больше его содержание, тем быстрее коррозируют трубы. Это касается трубопроводов как из одного металла, так и сделанных из разных.

Нередко владельцы коттеджей допускают серьезную ошибку, часто меняя теплоноситель в отопительной системе. Это только приводит к добавлению совершенно ненужных порций кислорода. Лучше всего воду не менять полностью, а доливать ее, когда возникает необходимость.

Самофиксирующийся тип

Фитинги, способные самофиксироваться, представляют собой механизмы. Устройство состоит из внутреннего кольца, одно кольцо оснащено зубцами. Придавливая устройство при помощи ключа съемника, они цепляются за соседнее кольцо.

Метод стыка имеет надежное и прочное крепление. Фитинг можно применять много раз, потому что его легко демонтировать и снова установить.

Устройства изготавливают из меди для стыковки труб разного диаметра и материала. Метод самый удобный для использования в больших магистралях из различных труб.

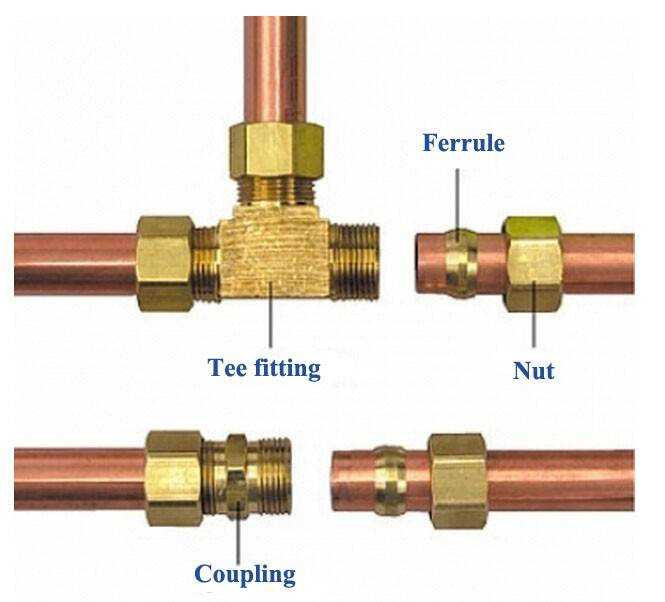

Особенности монтажа на медный трубопровод фитинга под обжим.

Внимание! Данный фитинг не требует применения специального оборудования, их легко установить самостоятельно. В европейской маркировке различают обжимы двух типов, обозначая их буквами А либо В. В европейской маркировке различают обжимы двух типов, обозначая их буквами А либо В

В европейской маркировке различают обжимы двух типов, обозначая их буквами А либо В.

Фитинги А можно использовать для трубопровода, проведенного над землей, они изготовлены из меди полу твердого типа, либо при помощи нержавеющей стали.

Фитинги В можно применять в системах, проложенных над землей и под землей, их изготавливают при помощи мягкой либо полутвердой меди с толстыми стенками.

Внимание! Для надежного соединения элементов, надо придерживаться инструкции

Что необходимо для пайки труб из меди

Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.

Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора. Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями

Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах. Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку

В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов. Именно такую задачу и решает такое приспособление как труборасширитель

Именно такую задачу и решает такое приспособление как труборасширитель.

Набор для развальцовки медных труб

Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм. Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки. Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов. Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.

Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:

• обычный маркер;
• рулетку;
• строительный уровень;
• небольшую кисточку с жесткой щетиной;
• молоток.

Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя

Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку

Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.

Ершики для зачистки внутренней поверхности медной трубы перед пайкой

Особенности медных труб

Важными достоинствами коммуникационных сетей из меди являются высокая прочность, коррозионная стойкость, гибкость и пластичность, долговечность эксплуатации. Важная особенность меди – способность устранять некоторые бактерии, что предотвращает их размножение и оседание на внутренней поверхности трубы.

При монтаже трубопровода своими руками необходимо учитывать такие факторы выбора медных труб:

• назначение трубопровода;
• температура веществ, которые будут транспортироваться;
• давление в системе водоснабжения или отопления;
• размер труб;
• наличие изоляционного слоя.

Недостаток медных труб – низкая совместимость с изделиями, выполненными из других материалов.

Медные трубы — лучший вариант для водопровода

Наиболее важной характеристикой, которая определяет технические параметры трубопровода и выбор необходимых фитингов, является диаметр медной трубы. В строительстве бытовых систем самыми распространенными являются такие размеры:

Диаметр трубы, мм	Толщина стенки, мм
10-28	1
35-54	1,5

Более громоздкие системы предполагают монтаж медных труб больших размеров.

Пресс-фитинги

Пресс-фитинги незаменимы при соединении труб с элементами и установочными приспособлениями.

• Самый популярный вариант — прессованные латунные муфты с самоустанавливающейся втулкой диаметром от 16 до 32 мм.
• Дополнительно они покрыты слоем никеля. Могут использоваться пластмассовые прессованные муфты с корпусом из полифениленсульфона (PPSU) диаметром от 16 до 25 мм.
• Производители предлагают модели муфт с самоустанавливающейся втулкой, которая отделена от корпуса.
• Внешнее кольцо играет важную роль. Именно благодаря ему можно контролировать глубину введения трубы. Соединение герметизируется, когда гильза прижимается к трубе.
• Преимущества пресс-фитингов в использовании всегда одной и той же силы давления. Также важна скорость соединения и возможность нанесения утеплителей.

Внешний диаметр муфт ненамного больше диаметра трубы. Муфты также служат в качестве монтажной арматуры, то есть тройников, колен, развальцовки и т. д.

Муфты из полифениленсульфона (PPSU) обладают дополнительными преимуществами. Речь идет об устойчивости к нагрузкам и ударам, а также об отсутствии коррозии. Фитинги этого типа легче по сравнению с латунными моделями.

Некоторые фитинги имеют функцию контроля утечки. Для защиты уплотнительного элемента от повреждений предусмотрена цилиндрическая направляющая трубы, дополнительно обеспечивающая двойное прижатие.

Соединение поливинилхлоридных труб

Существуют три способа состыковки напорных труб ПВХ для водопровода:

• с применением муфт;
• в раструб;
• фланцевым соединением;
• холодной сваркой.

Надежного соединения труб ПВХ можно добиться методом холодной сварки

Для соединения ПВХ труб клеевым методом необходимо предварительно проверить элементы на предмет их совместимости. Для этого достаточно вставить трубу в соответствующий фитинг. Далее, строительными ножницами либо ножовкой по металлу отрезается необходимая длина изделия. Торец трубы зачищается при помощи напильника или ножа для снятия фасок. После продува и обезжиривания на соединяемые поверхности наносится клей.

Труба вводится в фитинг и поворачивается на 1/4 оборота для того, чтобы клей равномерно распределился. Соединение фиксируется на 20-30 секунд, а сам процесс состыковки не должен превышать по времени 1 минуту. После этого остатки клея удаляются. При использовании труб диаметром больше 50 мм дополнительно применяются стягивающие приспособления.

Для соединения труб диаметром 5-11 см используются муфты. Изделие необходимого размера отрезается, приставляется к муфте и на него наносится разметка. Внутренняя поверхность муфты и трубы смазывается клеем и они фиксируются согласно меткам. Труба в соответствующий фитинг должна входить на 2/3.

Раструбный метод соединения отличается простотой и быстротой. Стыковочные места смазываются силиконовым составом и соединяются путем введения до отметки трубы в раструб

Важно соблюдать соосность элементов

Процесс пайки

Он заключается в выполнении последовательных операций:

1. труба нарезается на отрезки необходимых размеров, которые для удобства маркируются – подача или обратка;
2. с края снимается фаска;
3. зачищаются края на 2 см: внешние на трубе, а также внутренние в раструбе;
4. полосой по зачищенным поверхностям (внешней и внутренней) наносится флюс;
5. соединение собирается: труба вставляется в раструб;
6. излишки флюса снимаются бумажной салфеткой, но не полностью – оставляется кромка 1–2 мм;
7. зажигается горелка, пламя подносится к месту соединения;
8. поверхность нагревается 10–15 секунд до определенной температуры – флюс должен приобрести оловянный цвет;
9. припой кладется сверху соединения, при нагревании он будет втянут в стык, растечется по шву, заполняя его.

Если стык соединения не был очищен от щетины или пыли,ив результате протекает паянный шов медной трубы водопровода, то восстановить герметичность можно одним из двух методов:

С использованием паяльника

• поверхность зачищается, обрабатывается ортофосфорной кислотой, нагревается паяльником, наносится олово;
• с применением горелки: на зачищенную поверхность наносится флюс, нагревается, кладется припой, расплавляется.

Как правильно паять медь газовой горелкой

Запаять медную трубку можно следующим образом:

1. Зачистить место пайки мелким надфилем, шкуркой или металлической щеткой.
2. Размельчить канифоль и посыпать место пайки.
3. Нагреть трубку над газовым пламенем до тех пор, пока канифоль расплавится.
4. Положить припой ПОС-30 или 40 и расплавить его паяльником, распределяя по поверхности.

В быту с обработкой меди сталкиваются не только тогда, когда надо паять медные трубы отопления или водопровода, но и в авторемонте, если на автомобильном радиаторе появилась трещина или течь. В этом случае делается пайка медного радиатора своими руками. Вместо газовой горелки автолюбители используют мощный электропаяльник для медных труб на 250 Вт. Для зачистки меди применяют шлиф шкурку или металлическую щетку, а для пайки олово,в качестве паяльной кислоты применяют канифоль или ортофосфорную.

Пайка паяльником в домашних условиях

Паять медь паяльником проще, чем с использованием горелки. Процедура выглядит следующим образом:

1. Поверхность радиатора зачищается мелкозернистой шкуркой или щеткой.
2. На края поврежденного участка равномерно наносится несколько капель кислоты.
3. Трещина нагревается электропаяльником, подносится припой. Расплавившись, олово заливает пробоину.

Самостоятельная пайка медных труб отопления или водоснабжения, устранение трещин на радиаторах – несложный по технологии процесс, осуществимый в домашних условиях при наличии небольшого набора инструментов.

https://youtube.com/watch?v=N9QwpYEQpUw

ПОСМОТРЕТЬ ВИДЕО

Паять медь домашних условиях — это под силу каждому мужчине.

Процесс выполнения пайки своими руками

Процесс пайки выполняется в такой последовательности:

1. Отрезается часть трубы необходимого размера.
2. На ее конце удаляется теплоизоляция и снимаются заусенцы.
3. Место пайки и фитинг очищаются шлифовальной шкуркой от оксидной пленки.
4. Протирается пыль и на поверхность наносится флюс.
5. Конец трубы вставляется в фитинг, оставляя зазор не больше 0,4 мм.
6. Производится прогрев соединения горелкой и шов запаивается припоем.

Если горелки нет, то для прогрева подойдет паяльная лампа. Перемещение пламени должно быть равномерным, чтобы отдельные участки не перегревались. Припой для пайки медных труб должен иметь минимальную точку плавления.

Для того, чтобы запаять шов в зазор между трубой и фитингом, вводится припой

Важно обеспечить фиксацию и неподвижность соединения до полной его кристаллизации

Таким образом, монтаж медных труб можно выполнить своими руками, если учитывать все правила и рекомендации. Водопроводная система из таких материалов отличается долговечностью и надежностью.
