Последовательность монтажа полипропиленовых труб

Схема монтажа

Специализированные сайты предоставляют подробные инструкции в виде фото или видео материалов касательно схем установки труб. Как в целом выглядит схема монтажа системы полипропиленовых труб, рассмотрим ниже.

Отопление и сам монтаж учитывают несколько немаловажных нюансов, значительно упрощающих работу и увеличивающих долговечность системы.

Монтаж полипропиленовых труб

В первую очередь, монтажные работы такого типа обязательно должны проводиться при температуре окружающей среды, превышающей пять градусов по Цельсию. Монтаж проводится на очищенной от всякого рода загрязнений и неровностей поверхности, что обеспечивает более качественную герметизацию системы.

Использование открытого огня и нанесение резьбы при монтаже полипропиленовых труб недопустимо – это существенно снижает качество отопительной системы и портит используемый материал. Из приборов для монтирования системы отопления понадобятся специальные щипцы, с помощью которых будут нарезаны полипропиленовые трубы, электросварочный аппарат, при помощи которого будет проводиться полифузная сварка, и компенсатор.

Монтаж полипропиленовых труб

Ниже представлена схема монтажа и последовательность выполнения работ.

1. Замер и обрезание трубы на необходимую длину. При сварке трубы фольгированного типа сперва удаляют верхний и средний слои.
2. Очистка торца трубы от неровностей.
3. Метка маркером глубины, необходимой для точного вхождения фитинга. Между ним и торцом во избежание сужения прохода следует оставить отступ примерно в миллиметр.
4. Метка маркером точки схождения на фитинге и поверхностях труб.
5. Одновременное нагревание частей путем насаживания трубы и фитинга на сварочный аппарат.
6. Соединение элементов после нагрева с учетом сделанных заранее отметок. Следует сразу исправить все дефекты и перекосы в креплении.
7. Остывание шва, которое длится около двадцати пяти секунд.
8. Аналогичное соединение остальных элементов.

Компенсатор при монтировке должен быть установлен строго петлей книзу. Это поможет избежать скопления воздуха в его верхней части, которое приводит к остановке циркуляции воды в системе отопления и со временем к ее необратимой поломке.

Для более качественного и быстрого монтирования вашей системы лучше ознакомиться с видео уроками по данной теме. Это даст наглядный пример проведения работ и существенно упростит процесс установки, сокращая временные затраты на монтаж системы своими руками.

Что же касается поиска материалов, то здесь следует тщательно изучить базу предложений в соотношении цены и качества полипропиленовых труб и необходимых для монтажа материалов. Потратив какое-то время на поиск наиболее подходящего варианта, вы тем самым получаете наиболее качественный товар, который обеспечит трубы и само отопление долговечностью и устойчивостью.

Полипропиленовые трубы устойчивы к внешним воздействиям и большим нагрузкам на систему, если используется правильная схема. Их неоспоримым преимуществом является то, что монтируется такая система предельно просто и не составляет никакого труда сделать отопление своими руками. Для этого вам нужны необходимые материалы, точная схема работы и несколько видео инструкций по монтажу.

Таким образом, зная, что такое отопление, и имея представление об особенностях работы отопительной системы из полипропиленовых труб, вы получаете максимум комфорта, тепла и уюта в вашем доме или же в другом помещении.

Монтаж труб для отопления

Все чаще и чаще при монтаже коммуникационных магистралей применяют полимерные материалы. Они обладают прекрасными техническими характеристиками и лишены недостатков, присущих металлической продукции. Да и монтаж отопления из полипропиленовых труб прост и не требует никаких вспомогательных материалов.

Обобщение по теме

Варианты систем отопления

Можно грамотно смонтировать полипропиленовые трубы своими руками, если помнить о типичных ошибках. Для сварки полимерных труб применяют специальный паяльник, в наборе которого должны быть насадки с диаметром, соответствующим диаметру выбранных труб.

Многое зависит от грамотно составленной схемы и детально прорисованного чертежа. На нем должны быть указаны , разновидности фитингов и количество всех применяемых деталей. Специалисты рекомендуют приобретать их с небольшим запасом, так как в процессе пайки могут проявиться бракованные элементы.

Во избежание проблем при эксплуатации трубопровода, необходимо соблюдать технологию его сборки и пайки, строго выдерживая временные параметры. Старайтесь, чтобы процесс оплавления не превышал 10 секунд, а для застывания материала достаточно 5-6 секунд. Как только все детали трубопровода будут нарезаны и установлены на свои места, можно предварительно потренироваться на соединении ненужных оставшихся элементов.

Причин, почему пластиковые трубы устанавливают всё чаще, множество. Это и доступная стоимость, и простота монтажа и многие другие.

Пластиковые трубы бывают следующих видов:

1. Поливинилхлоридные (ПВХ).
2. Полиэтиленовые.
3. Полипропиленовые (ПП).

Рассмотрим последний вариант. Отопление из полипропилена своими руками может сделать каждый.

Для этого нужен паяльник для пластиковых труб и немного знаний.

Этап второй. Сварка полипропиленовых труб

Нюансы сборки ПП трубопровода

Работа с ПП трубами обладает своими особенностями и нюансами. Зная их можно сильно облегчить работу и не наделать ошибок. Далее будут перечислены наиболее важные из них.

При соединении важно чтобы глубина сварки была не более 10 мм. Если глубина больше, то внутри образуется наплыв материала

В этом месте будет скапливаться грязь и ржавчина, что уменьшит пропускную способность. Чтобы соединения были всегда одинаковыми на трубе делают отметку карандашом или маркером, так глубина сварки будет всегда одинаковой.

Тот, кто хоть раз варил полипропилен знает, что достаточно легко ошибиться и неправильно собрать узел (ошибиться в ориентации деталей в пространстве). Узел, собранный неправильно придется выбросить. Чтобы свести возможность ошибки к нулю перед пайкой следует сделать отметки на двух деталях, которые будут указывать место стыка.

Рис.11. Установочные метки для правильного позиционирования трубы и фитинга.

Следует правильно подбирать фитинги чтобы было как можно меньше резьбовых соединений. Это оправдано не только экономически, но и практически, т.к. любое резьбовое соединение — это потенциальная возможность протечки. Поэтому устанавливать соединения с резьбой следует только в начале (где водопровод соединяется со стояком) и в конце трассы (где устанавливается смеситель). По этой причине желательно применять всю фурнитуру из полипропилена, в том числе краны и грязевики.

Если длина вашего водопровода более 5 м, то следует устанавливать компенсационные колена. Такое колено представляет изгиб в виде буквы «П» и имеет размер 20х30 см. С помощью такого не хитрой конструкции можно учесть возможные температурные деформации. Компенсатор можно приобрести готовый или сделать самостоятельно.

Рис.12. Компенсатор на магистрали.

В местах пересечения магистралей не стоит делать самодельный обход. В продаже имеется специальный обвод.

Монтируя водопровод в стене желательно сделать теплоизоляцию. Конденсат на трубах может образовываться и при отсутствии вентиляции и стены будут преть, что не хорошо.

При скрытой прокладке не стоит замазывать трубы раствором. Оставьте их свободно располагаться в штробах, а сами штробы делайте чуть больше чем нужно. Такой подход позволит компенсировать температурные деформации, что снизит риск возможной аварии.

Всегда работайте в толстых рукавицах. Обжечься при пайке проще простого.

Монтаж труб из пластика

А теперь поэтапные действия:

Необходимо отмерить, а затем отрезать участок трубы нужной длины. Торец очистить от крошек и заусенцев. Маркером надо отметить глубину входа в трубу фитинга. Глубина непосредственно зависит от габаритов фитинга

Особое внимание нужно уделять тому, чтобы не допустить надвижения фитинга до упора. Чтобы не происходило сужение внутри трубы в местах соединения – между торцом и выступом в фитинге нужно оставлять промежуток

Также маркером наносится метка на трубе и фитинге в местах их соединения, чтобы избежать возможного перекоса. Насадка паяльника для труб нагревается, только после чего на нее можно надевать фитинг и трубу

Нагреваться элементы должны одновременно, после чего насаживаться очень плотно.

Разогрев элементов соединения при помощи паяльника с насадками

1. Между собой элементы соединяются только после полного разогрева и снятия с насадки. Насаживать деталь на деталь необходимо с усилием, без проворотов вдоль осевой линии. Застывает труба примерно за 20-30 секунд¸ потому все нужно делать по возможности быстро и точно.
2. По той же схеме собираются все остальные составляющие, поэтапно, по разработанной заранее схеме.

Мастер за работой. А вы чем хуже?

Итак, подведем итог

Ну что ж, как видите, ничего сложного в самостоятельно собранном водопроводе или системе отопления нет! Казалось бы – рулетка, паяльник для пластиковых труб с насадками различного диаметра, маркер, соединительные элементы – и вперед!

Все так и есть при наличии инструментов, внимания, и правильно поставленных от природы рук. Однако, монтаж пластмассовых труб нагляднее будет смотреться на видео, коего в сети предостаточное множество.

Все в ваших руках! Действуйте! И удача обязательно вам улыбнется!

Сварка (пайка) труб из полипропилена

До того как приступить к работе нужно надеть на сварочный аппарат насадки соответствующего диаметра, покрытые тефлоновым напылением. Терморегулятор выставляется на температуру 260ᵒС, прибор разогревается. Подробная инструкция — как производится пайка полипропиленовых труб.

Аппарат для сварки труб

Первый этап. Сначала проводится разметка и обрезка трубы требуемой длины. Конец трубы, который нужно соединить, зачищается.

Второй этап. Затем отмечается, на какую глубину труба войдет в фитинг

При этом важно, чтобы между ними оставался миллиметровый зазор

Третий этап. Фитинги с трубой насаживаются на нагретую насадку прибора, прогрев обоих элементов должен начинаться одновременно. Сначала насаживается деталь с более толстыми стенками, если соединение недостаточно плотное, то ее нужно отбраковать.

Сварка ПП труб

Четвертый этап. Детали выдерживаются определенное время, которое зависит от диаметра:

• Ø4 см – 12 сек;
• Ø3,2 см – 8 сек;
• Ø2,5 см – 7 сек;
• Ø1,6 см – 5 сек.

После этого элементы с небольшим усилием насаживаются друг на друга. При соединении нельзя совершать повороты по осевой линии.

Пятый этап. Время застывания колеблется между 15 и 30 секундами, все зависит от диаметра изделий. Первая коррекция выполняется лишь через несколько секунд после насаживания. На период застывания детали должны быть надежно зафиксированными.

По окончании процедуры соединение проверяется на наличие щелей и зазоров.

Водопровод из пропилена своими руками: технология монтажа

Водопровод из пропилена своими руками

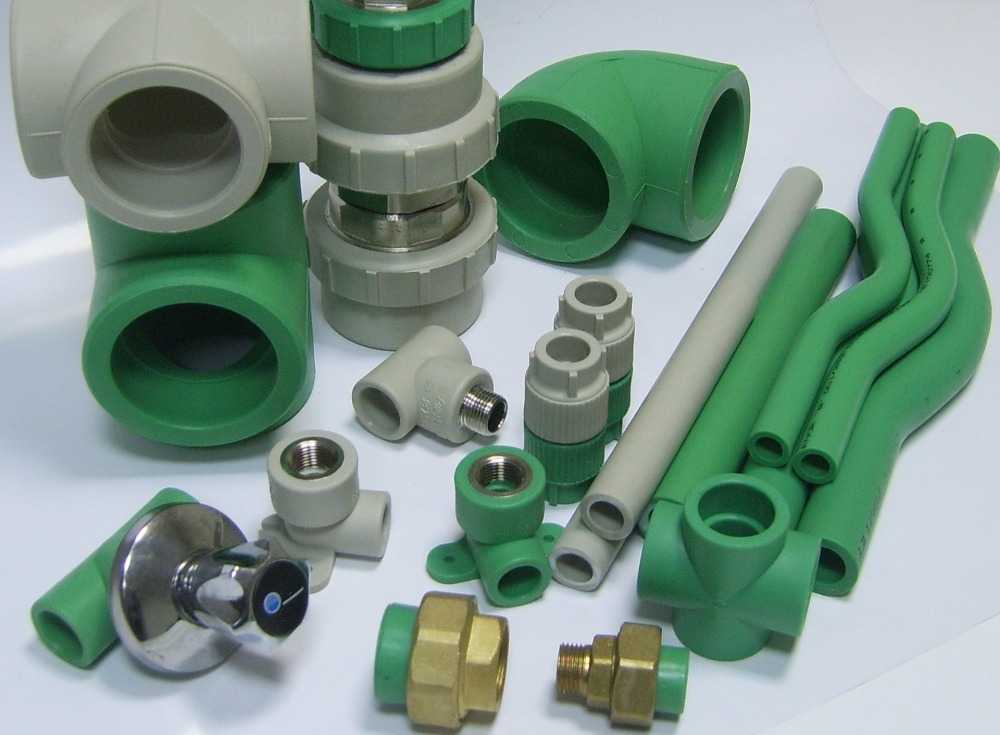

Выбор тех или иных фитингов при монтаже водопровода полностью зависит от эксплуатационных условий. К примеру, для установки водного счетчика лучше использовать разъемный фитинг с резьбой, а для подсоединения гибкого шланга целесообразнее применять неразъемное соединение.

Фитинги

При пайке изделий разного диаметра, а также на прямых отрезках магистрали, используют муфты. Угольники, в свою очередь, нужны при повороте водопровода. При помощи тройников создаются разветвления.

Последовательность действий

1. Расчет всех необходимых параметров.
2. Демонтаж старого водопровода.
3. Монтаж фитингов-переходников (если планируется соединение ПП элементов со стальными).
4. Сварка труб и крепежных элементов (технология сварки будет рассмотрена ниже).
5. Монтаж запорных кранов.
6. Штробирование стен (проделка каналов для прокладки трубопровода).
7. Финальный монтаж полипропиленовых труб.

Монтаж полипропиленовых труб своими руками

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

1. Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
2. Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
3. Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
4. Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.
5. Снятие с трубы слоя алюминия выполняется с помощью шейвера.
6. Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

Пайка с помощью паяльника

• Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
• Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
• При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

• расход теплоносителя всего контура отопления в кг/с;
• потери напора в контуре;
• потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Трубы для систем отопления

Какие выбрать трубы для создания отопительной системы, в каждом конкретном случае решается в зависимости от общего размера требующих отопления помещений, от пожеланий и финансовых возможностей заказчика.

Общая цена (смета) системы отопления, установленной в доме, напрямую зависит от материала труб, предполагаемых для использования:

Остальные виды труб применительно к системе отопления на сегодняшний день считаются менее актуальными.

Потребуется также рассчитать диаметр труб отопления, подходящий для конкретного случая. Как это сделать, можно узнать в тематической статье.

Порядок проведения работ

Порядок проведения работ напрямую зависит от назначения и места установки трубопровода. Естественно, что для ванной комнаты, кухни, дачного или загородного дома схема будет различна, однако можно выделить некоторые общие подходы, зная которые можно смонтировать водопровод для любых целей.

Удобно описать эти нюансы на примере того как ведется монтаж в ванной, т.к. это наиболее частый случай.

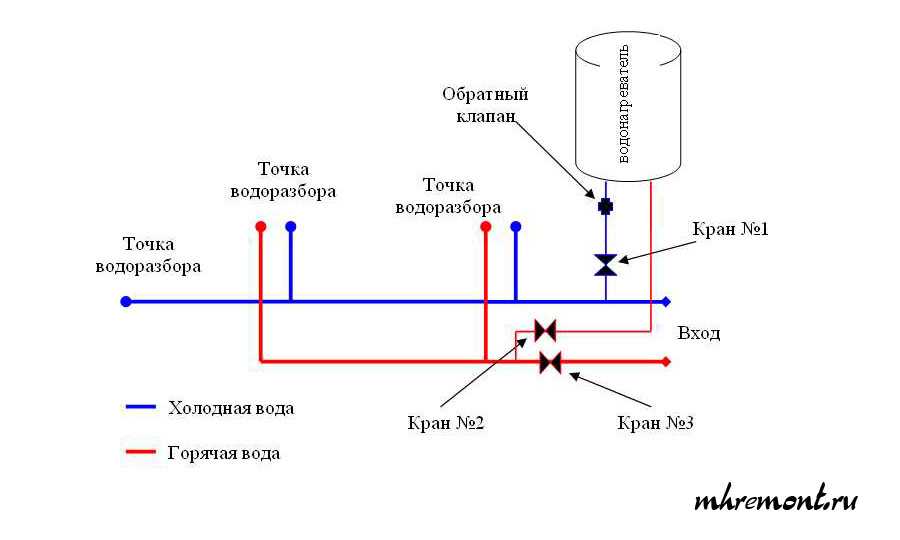

Типовая схема изображена на рисунке ниже. Если смотреть на изображение слева направо, то первая точка водоразбора будет унитаз, вторая мойка, третья ванна, также в этой схеме предусмотрен водонагреватель. Подающая магистраль (стояки горячей и холодной воды) расположены справа.

Рис.7. Типичная схема водопровода ванной комнаты.

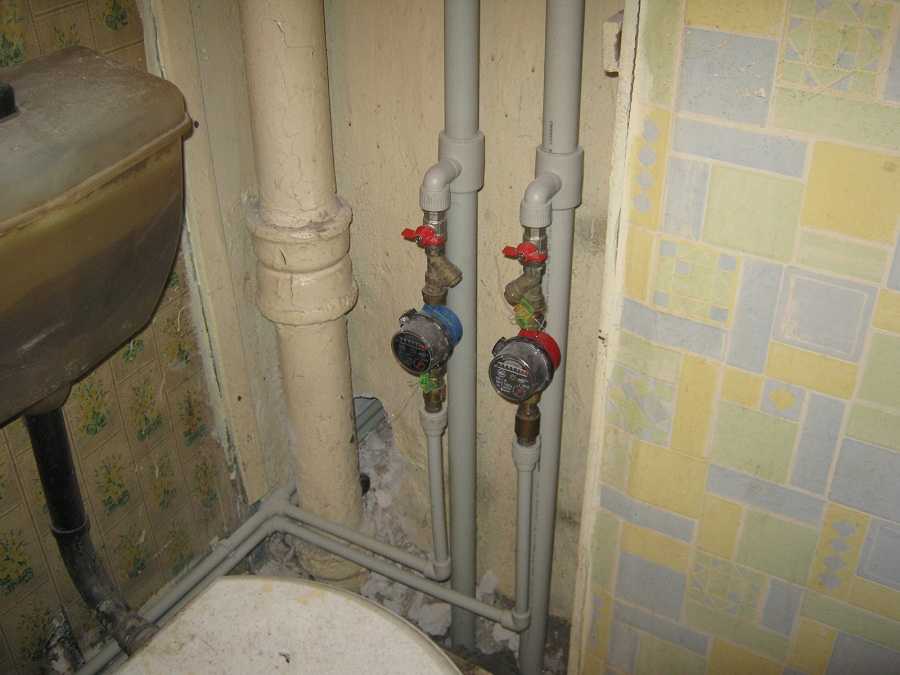

Сборку водопровода начинают от стояков. Первое что делают это устанавливают счетчики. Для этого сначала к запорному крану, установленному на отвод от стояка, монтируют фильтр-грязевик (механический фильтр грубой очистки), после чего устанавливают счётчик воды. Далее вся система будет изготавливаться из ПП труб. Для соединения с счетчиком используется не разъемное резьбовое соединение.

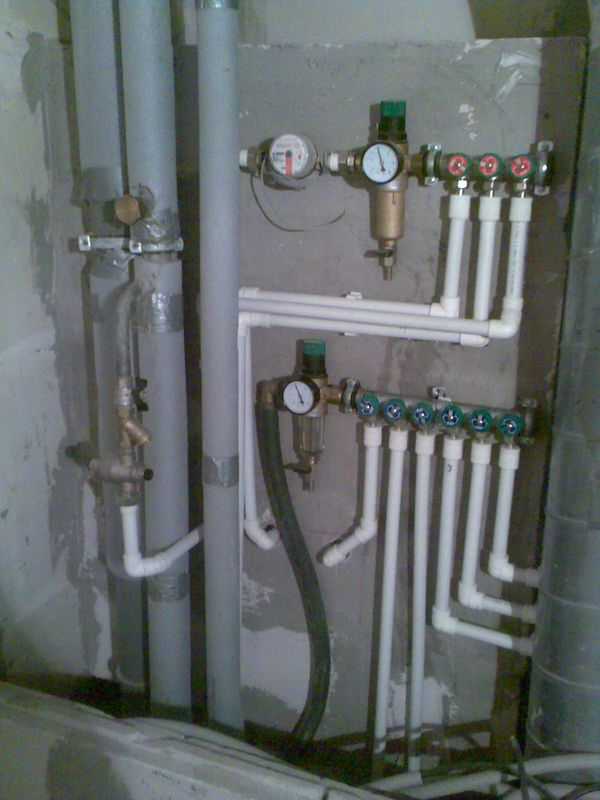

Рис.8. Установка счетчиков на полипропиленовые трубы.

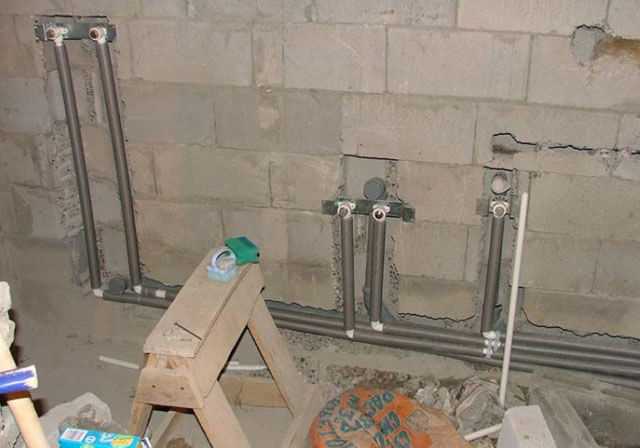

Далее на стене отмечается место расположения труб и примерно через каждые 50-100 см устанавливаются клипсы держатели

При их креплении важно следить чтобы они не попадали на место соединения труб или фитингов. В местах пересечения труб устанавливают специальные перемычки

В точках потребителей устанавливают резьбовые соединения.

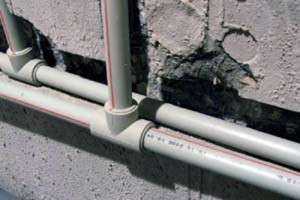

Рис.9. Обвод для перекрестных трубопроводов.

Технология сварки полипропиленовых труб

Она заключается в таких действиях:

1. Замеряется и отрезается необходимый кусок трубы.
2. Острым ножом на свариваемом торце делается фаска под угол 30-40°.
3. Маркером отмечается глубина запуска торца трубы в фитинг.
4. На всех свариваемых элементах оставляются осевые метки, чтобы они не смещались.
5. Специальным приспособлением срезается с торца трубы алюминиевый слой (верхний или средний) для её сваривания с фитингом.
6. Обезжириваются свариваемые участки специальным средством.
7. Паяльником нагреваются торцы свариваемых элементов.

Первым на насадку надевается фитинг, потому что у него толще стенки.

Затем в другую насадку требуется вставить зачищенный от алюминиевого слоя торец трубы. Он тоже должен плотно входить в отверстие насадки.

Оба свариваемых элемента нагревают паяльником указанное в нижней таблице время:

По истечении этого времени нагретые детали снимают с паяльника, после чего равномерно запускают трубу в фитинг на требуемую глубину, отмеченную ранее маркером.

В ходе сварки полипропиленовых элементов необходимо исключить осевое смещение.

После запуска трубы в фитинг необходимо зафиксировать руками соединение не менее чем на 20 сек. За это время расплавленный пластик остынет, в результате чего получится надежное соединение.

Для набора полной прочности спаянный узел требуется выдержать без какой-либо нагрузки не менее 1 часа. По такой технологии собирают весь контур отопления, при этом сначала собирают небольшие участки, после чего объединяют их в более крупные, а затем соединяют в общую сеть.

Учёт линейного расширения (сжатия)

Перепады комнатной температуры и теплоносителя приводят к линейному расширению и сжатию полипропилена. Это нужно учитывать в ходе сборки контура отопления из ПП труб. Если возможное удлинение трубы отопления полностью не удастся компенсировать, то эксплуатационный срок собранной системы будет меньше.

 Требуется только грамотно проложить трубопровод. Это позволит ему свободно двигаться в процессе нагрева и остывания, поэтому он будет меньше разрушаться и дольше эксплуатироваться.

Как выполнить монтаж такого контура отопления? Довольно просто. В ходе монтажа труб нужно устанавливать специальные компенсаторы, и крепёжные неподвижные хомуты и U – образные хомуты-клипсы, позволяющие пластиковым трубам свободно двигаться. С помощью верхней схемы можно ознакомиться с примером компенсации расширения пластиковой трубы, достигаемой за счёт установки в нужных местах подвижных (ПК) и неподвижных (НК) кронштейнов.

 Данная технология монтажа позволяет уменьшить удлинение нагретой пластиковой трубы. Предварительное напряжение должно быть направлено в противоположную сторону линейному расширению.

Особенности монтажа пропиленового контура отопления

Укладывается полипропиленовый контур отопления в соответствии с ГОСТами 21.602-79 и 21.602-2003, в которых указан минимальный уклон трубы в сторону самой нижней точки системы – не менее 0,5%.

Благодаря этому удастся минимизировать ущерб, который может возникнуть в результате утечки теплоносителя из системы и оперативно устранить неисправность.

Для этого также разделяют контур отопления на небольшие участки запорными кранами. Эти вентили перед установкой требуется проверять на целостность и работоспособность.

При монтаже стояков необходимо особое внимание уделять неподвижным опорам и формированию оптимальной схемы компенсации удлинения нагретой трубы. Компенсируется линейное расширение стояка с помощью:

Компенсируется линейное расширение стояка с помощью:

1. Установки подвижных опор.
2. Размещению на нём компенсационных петель.

В системах отопления частных домов для этого в основном используют подвижные опоры. Неподвижные опоры размещают под и над тройником или в местах муфтового соединения. Благодаря подобному способу фиксации удаётся предотвратить проседание стояка.

Исключением являются участки трубопровода, расположенные в отапливаемых помещениях, которые тоже в некоторой степени должны отдавать тепло.

Утеплять пластиковые трубы желательно пенополиуретановой изоляцией.

Финальное испытание

После продувки системы испытайте трубопровод еще раз, чтобы выявить возможные дефекты и погрешности.

1. Если трубы без счетчиков (а в системах отопления так и есть), то используйте специальное устройство для деаэрации.
2. Заполните трубопровод водой начиная с самой низкой точки системы (рядом с отопительным котлом).
3. Во время проверки длина проверяемого участка магистрали не должна превышать сто метров.
4. Постепенно повышайте давление, пока не доведете его до максимального уровня.
5. Испытание должно длиться примерно час. Этого вам хватит, чтобы обнаружить протечки.

Система отопления частного дома из полипропиленовых труб

После завершения монтажных работ полипропиленовые трубы составят единую систему отопления, составленную в соответствии с разработанным ранее планом. Чтобы облегчить выполнение работы, ознакомьтесь с видеоматериалом по теме.

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.
