Уклон труб канализации на 1 метр по снип

Автономная канализация для предприятия

Стоимость автономной канализации для коттеджного посёлка

Стоимость автономной канализации для коттеджного поселка может значительно отличаться в зависимости от того, какой вариант обустройства вы выбрали. Мы уже писали выше, что общая система очистки на весь поселок обойдется дешевле – давайте считать (для простоты расчета возьмем станции только одного бренда – Топас, при этом соотношение цен на станции аналогичной мощности +- одинаково у всех брендов). Предположим, что в посёлке 30 домов, в каждом из которых могут проживать 5 человек, в таком случае необходимо установить септик Топас 150, или 30 септиков Топас 5 или, допустим, 10 септиков Топас 15 (если мы будем устанавливать 1 септик на 3 дома).

Станция Топас 150 стоит 1 063 800 рублей (для одного дома получится 1 063 800 / 30 = 35 460 рублей).
Станция Топас 15 стоит 175 230 рублей (для одного дома получится 175 230 / 3 = 58 410 рублей).
Станция Топас 5 стоит 92 610 рублей и эта сумма и будет для одного дома.

Конечно, помимо расчётов стоимости самой станции необходимо учесть цену её монтажа, а также подводящей магистрали (которая для посёлка, как вы помните, может требовать дополнительных элементов в виде переливных колодцев и насоса), но тем не менее цифры говорят сами за себя. Однозначно, дешевле всего канализация на посёлок, однако нам кажется, что очистное устройство на несколько домов позволит не только сэкономить средства при обустройстве, но и отказаться от ежемесячных платежей на обслуживание (при необходимости замены чего-либо всегда можно договориться, а ежемесячно платить не придется) и обеспечить количество стока, необходимое для эффективной работы станции.

Расчет для квартиры

В многоквартирных домах канализация также является самотечной, поэтому трубы укладывают с наклоном к главному стояку. Если высота расположения сантехнического устройства не дает возможности сделать нужный уклон, применяется горизонтальная разводка. В таком случае устанавливают насос, и канализация становится напорной. Насосы нужны при длинных горизонтальных магистралях, чтобы внутри трубы не скапливались твердые частицы, которые впоследствии снижают ее производительность.

Для квартиры подходит вариант разветвленной канализации, чтобы каждое устройство имело свою ветку. При этом возможно соблюдать нормы уклона по СНиП. В старых домах кухня и ванна подключались к одной трубе. Сейчас на главном стояке устанавливают тройник – для унитаза диаметром 110 мм, для ванной и кухни диаметром 50 мм.

Чтобы квартирная система работала без засоров, необходимо соблюдать следующие нормы:

Ванная, раковина, душевая и кухонная мойка присоединяются к центральной канализации с помощью труб диаметром 40 или 50 мм. Минимальный уклон 2,5 см, максимальный – 3,5 см.
Унитаз присоединяется пластиковой трубой диаметром 100 – 110 мм. Минимальное значение наклона 12 мм на метр, максимальное – 2,5 см. Норма – 2 см на погонный метр.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.
Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.
Прорывов трубопровода. Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Ошибки при монтаже канализации

Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:

Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.

Правила установки

Среди неопытных мастеров существует ошибочное мнение о том, каким должен быть угол наклона канализационной трубы. Они стараются, чтобы уклон не был маленьким, считают, что так будет лучше. Это абсолютно неправильно. Чем больше угол, тем быстрее будет течь вода. Как следствие – могут не смываться все канализационные отходы, а это чревато засорением системы и её быстрым заиливанием.

Но это не самая плохая ситуация, которая может возникнуть. Если установка проведена неверно, то напорная система будет функционировать с перебоями. В этом случае возможен срыв запора и нарушение работы сифона, и тогда все запахи пойдут в жилое помещение.

Следующей проблемой является поступление воздуха внутрь системы. То есть определённая разгерметизация. От такого нарушения больше всего страдают изделия из металла, которые не устойчивы к разрушительным веществам, содержащимся в открытом воздухе. Могут появиться коррозийные участки.

Минимальное значение

При проектировке канализационной системы в доме, необходимо придерживаться необходимых норм.

Наклон должен быть:

Для трубы с диаметральным сечением 40-50 мм – 0,03. Другими словами, наклон канализационных труб на 1 погонный метр должен быть равен приблизительно 3 см.
Минимальный уклон канализационных труб для самотека с диаметральным сечением 85-100 мм составляет 0,02, то есть на каждый метр изделия наклоняют на 2 см.

Именно при таких параметрах, вода в системе будет уходить самотёком.

Выдерживание всех норм при составлении проектных работ, определение и установка правильного угла наклона канализационных труб в частном доме – гарантия эффективности функционирования канализации. То же самое касается и многоквартирных строений. Потребность частого обслуживания и ремонта системы будет сведена к нулю.

Важность правильных расчетов при проектировании системы ливневой канализации

При неверно смотированной системе водоотвода может произойти затопление участка

Крайне важно придерживаться рекомендуемых СНиП норм заглубления и уклона ливневки. Если пренебречь точными расчетами, это грозит следующими проблемами:

плохой отток дождевой/снежной воды и как результат заболачивание участка;
образование застоев влаги и мусора в виде ила, песка, земли на конкретных участках канализации;
выталкивание проложенных труб из-за склонности грунта к пучению;
необходимость проведения сложных ремонтных работ по прочистке линии водоотвода;
промерзание труб или лотков канализации в морозы, а отсюда и возможный разрыв дрен;
риск выполнения демонтажа всей системы и её новая прокладка.

Обустройство ливневого канала

От диаметрального размера труб зависит уклон ливневой канализации на 1 метр. Просмотреть все параметры можно в общей таблице, которая содержится в СНиП. Есть альтернативные способы, как определить уклон. Сейчас в Интернет сети существуют онлайн-калькуляторы, которыми можно воспользоваться для расчёта необходимой величины.

Если учесть основные и усреднённые факторы, которые чаще всего случаются на практике, то можно привести примеры, какой уклон должен быть в каждом случае:

уклон канализационной трубы 110 мм составляет 2 см на 1 м;
для элементов с диаметром 150 мм – значение немного меньше, 0,8-1 см на метр;
изделия с сечением 200 мм требуют устройства наклона на один погонный метр 0,7 см;
при использовании составляющих с меньшим диаметром, к примеру, 50 мм, наклон должен быть увеличен и равен 3 см на 1 м.

Разберёмся на примере устройства системы с использованием труб с диаметральным сечение 110 мм, как правильно рассчитать угол. Такая труба используется в основном для обустройства наружной канализации. Если обратиться к нормативным показателям СНиП, то в нём указано, что уклон должен быть у таких труб 0,02 м на 1 погонный метр.

Чтобы рассчитать оптимальный угол наклона, необходимо всю обустраиваемую длину изделия умножить на нормативный показатель. К примеру, необходимо обустроить канализацию длиной 11 м. Нужно 11×0,02=0,22 м или 22 см. Это означает, что перепад уровней начальной и конечной точек по отношению к уровню земли должен составить 22 см.

Виды автономной канализации для массовых частных застроек

В данном случае нас не интересует какой именно посёлок имеется в виду, коттеджный с постоянным проживанием, садовое товарищество или дачный кооператив.

Главное, что индивидуальные постройки необходимо подключить к системе канализации на основании локальных систем переработки или накопления стоков. Конечно, в данном случае мы подразумеваем активное использование воды и постоянное или сезонное проживание большей части владельцев на загородных участках.

Если в городе достаточно подключить к централизованной канализации, то за городом такой роскоши как общая магистраль практически нет. Поэтому решать вопрос придется своими силами и начнём с выбора варианта утилизации сточных вод:

Накопление – подходит для обустройства канализационной системы в отдельно взятом доме, максимум нескольких находящихся рядом домах. Основная проблема при обустройстве на квартал или целый посёлок заключается в значительном объеме стоков, который в данном случае придется откачивать. Даже если выбрать большой объём ёмкости обращаться к ассенизаторам придется слишком часто. Поэтому либо каждый владелец участка ставит собственную накопительную ёмкость, либо следует рассматривать другой вариант.
Переработка стоков локальными установками – данный вариант подходит даже для больших поселков с постоянным числом проживающих до 150-200 человек. Переработка проходит при участии аэробных и анаэробных бактерий в различных секциях станции или при переключении режимов работы с помощью компрессоров. В конечном итоге такие станции позволяют очистить сток до 98% и сбрасывать его в грунт. Локальные очистные сооружения энергозависимы, поэтому следует заранее предусмотреть возможность подвода электрокабеля.

При рассмотрении частной автономной канализации под ключ достаточно популярным решением являются септики с почвенной доочисткой, однако они требуют обустройства полей аэрации, площадь которых зависит от объема стоков. При проектировании автономной канализации для дачных или коттеджных поселков вариант очистки с полями аэрации не рассматривается в связи со значительной площадью, которая потребуется при таком объеме стока.

Если подходить к вопросу проектирования общей системы канализации для коттеджного поселка оптимальным решением является аэробный септик с соответствующей производительностью – такой вариант позволит качественно перерабатывать сток и исключит риск аварийных ситуаций, связанных с перенагрузкой.

Помимо непосредственно установки для переработки стока также следует рассмотреть систему доставки стока к септику. В случае с обустройством общей канализации на посёлок может потребоваться установка насосов и переливных колодцев, так как при самотечном варианте необходимо постоянное углубление подводящей трубы на 1-3 см (в зависимости от диаметра) на протяжении всей длины трубопровода.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

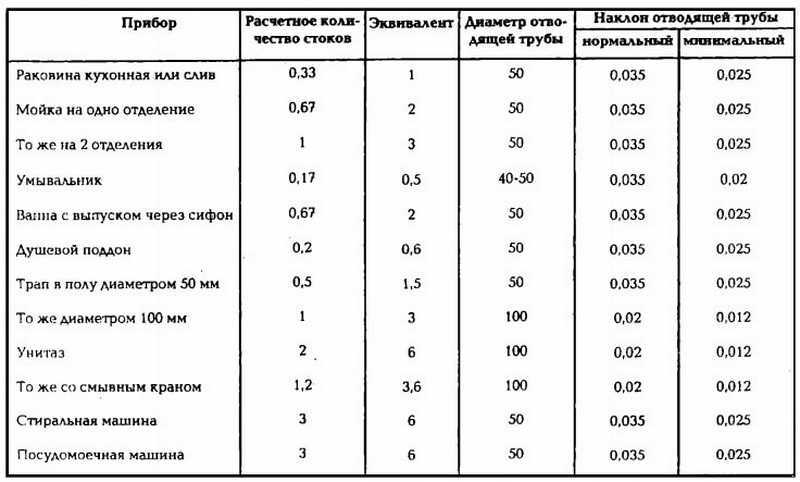

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

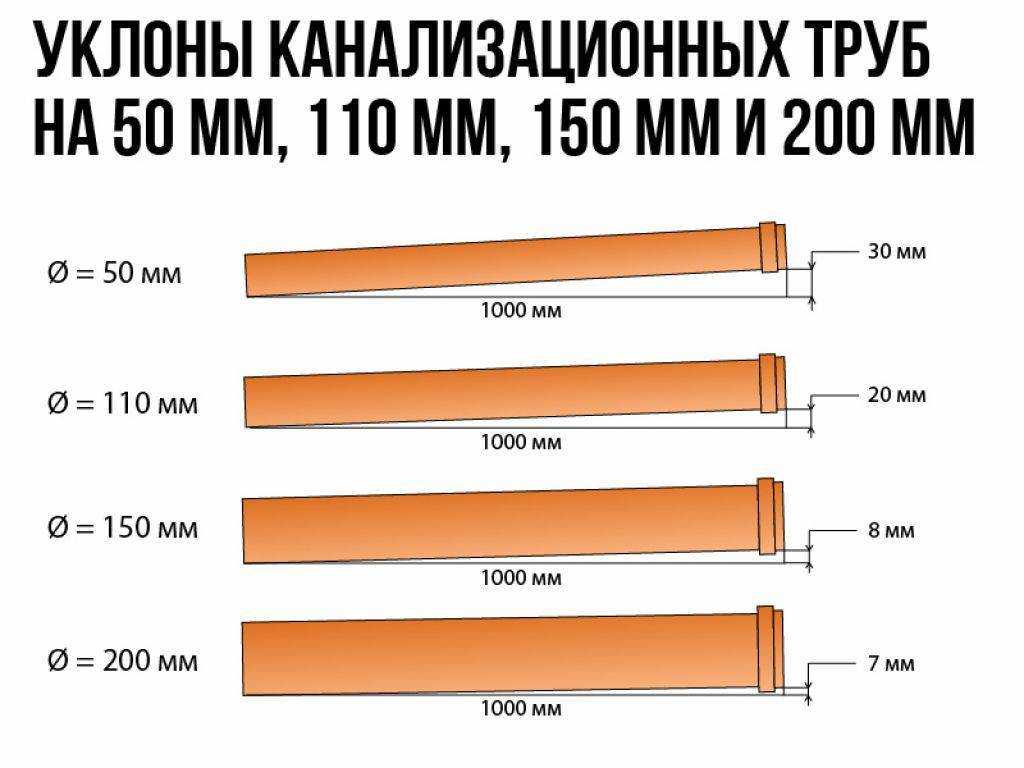

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

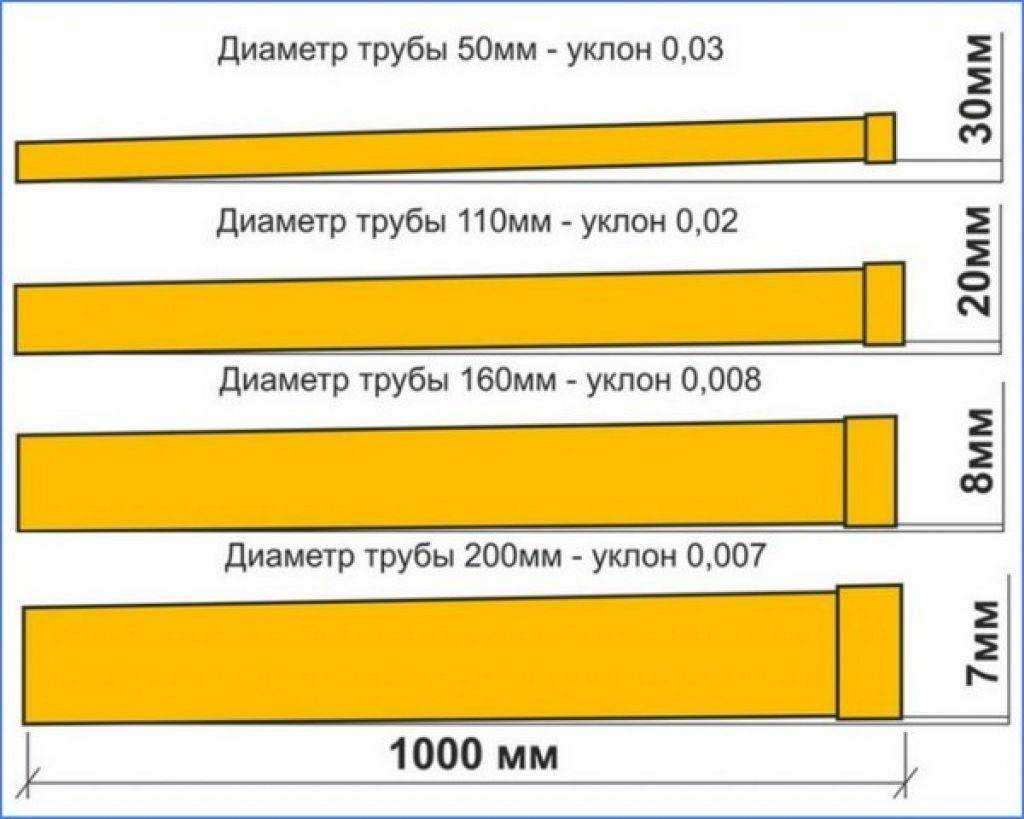

Для наглядности приводим эти значения в виде памятки

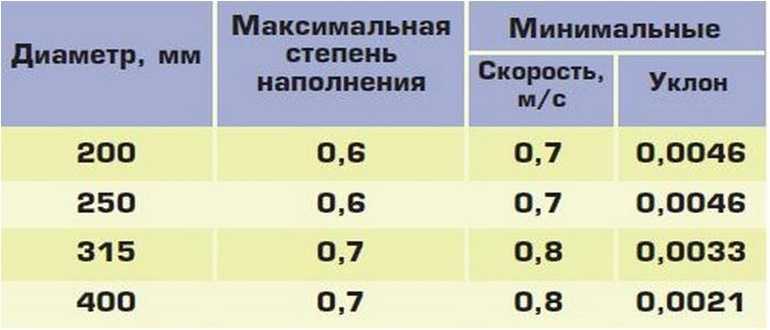

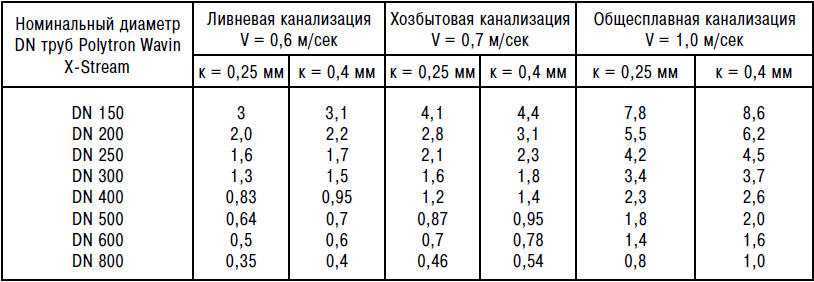

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

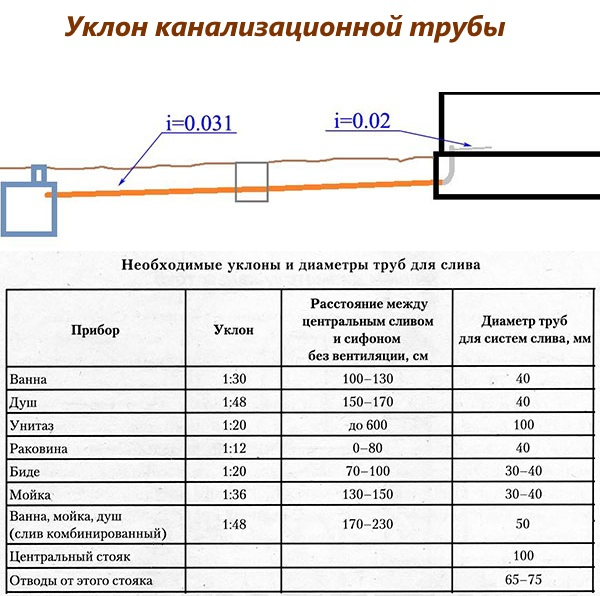

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Как подобрать угол наклона?

Выбор угла наклона

Выбирают угол наклона в соответствии с нормами, указанными в СНиПах и ГОСТах с учётом размеров самих труб. После того, как все параметры установлены, необходимо определиться со способом, как правильно обеспечить данный наклон.

Угол для внутренней канализации устанавливается посредством строительных уровней. Это могут быть как лазерные устройства, так и магнитные, которые устанавливают непосредственно на трубу. На последних приборах имеются три чёрточки, каждая из них соответствуют уклону в 10.

При прокладке канализационных труб в частном доме для наружного использования вначале выполняют определённые расчёты и при монтаже следуют полученным результатам. Но, так как при наружных работах влияние оказывают ещё множество факторов, то необходимо учитывать некоторые нюансы.

К примеру, такой факт, как уровень промерзания грунта. Чтобы в зимнее время система не замёрзла, положение трубопровода должно быть ниже этого уровня. Следовательно, угол наклона элементов канализации немного увеличивается. Выставлять и проверять параметры можно с помощью тех же предметов, что и для внутренней канализации.

К проблемным ситуациям относятся:

Загрязнение системы, которое может привести к выходу из строя сифонов. В этом случае неприятный запах будет поступать в жилище.
Заиливание канализационных стоков может повлечь за собой нарушения в её работе, а в последствии полный выход из строя и необходимость замены.
При неверном устройстве сливного канала возможны протечки и подтопление подвальных помещений.

Что говорит СНиП

Регламентируя уклон канализации на 1 метр, СНиП устанавливает также основные правила устройства разветвлений:

При переходе из горизонтального положения в вертикальное необходимо использовать специальные переходники с необходимым углом.
Если изделие находиться в вертикальном положении, то угловой наклон можно обеспечить непосредственно самой трубой.
Разрешается нарушить нормативные показатели для участков, которые имеют небольшую длину, до 2 м, а диаметральное сечение большое. В этом случае необходимо обеспечить хороший сток.
Необходимо учесть, что после монтажа всей системы, угол изменить будет невозможно. Для этого нужно полностью демонтировать элементы, а затем работы выполнить установку повторно.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V — скорость прохождения сточных вод;
H — наполняемость трубы (высота потока);
D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав — 0,003;
для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Уклоны паропроводов

монтажный и действительный уклон трубопровода

Трубопроводы, работающие при температуре выше 400 С, с течением времени, в результате ползучести металла, получают, кроме того, остаточные, постепенно нарастающие прогибы. Эти остаточные прогибы могут в несколько раз превышать упругие прогибы в пролетах трубопровода.

Горизонтальные участки паропроводов должны иметь уклон по направлению движения среды не менее 0,004 при достижении температуры пара в паропроводах, равной температуре насыщения при рабочем давлении.

Для паропроводов с меняющимся направлением потока направление уклона выбирается исходя из удобства организации дренажа и компоновочных соображений.

На чертеже показан уклон трубопроводов напора сетевых насосов к подогревателю сетевой воды

Типы канализационных систем

Для начала необходимо определиться с типом канализационной системы. Сток воды начинается от приборов бытового назначения, и затем, по стоякам, достигает магистральных труб, которые попадают в общий приемник сточных вод.

По способу организации канализационной системы выделяют следующие типы:

Общесплавная;
Смешанная;
Раздельная.

В первом случае к одной большой трубе стекаются сточные воды из труб поменьше.

Во втором применяются трубы различных диаметров (32, 40, 100, 150, 160, 200, 250, 300 и т.д. Последние несколько представленных используются для наружного водоотведения, оборудованные перепусками.

Что касается третьего, то это самый сложный тип системы, так как происходит разделение потока сточных вод.

Магистральные трубы обычно прокладываются в подвалах, и идут под землей к общему стоку сливных вод. Подземная прокладка конструкций необходима, чтобы избежать замерзания воды.

Что такое угол уклона канализационных труб

Канализация в жилых домах и в квартирах работает в основном за счет гравитации. Поэтому вся система канализации должна быть наклонена. Наклон измеряется в сантиметрах на 1 погонный метр трубы. Такая единица измерения выбрана из-за того, что измерять наклон в градусах сложнее, а отклонение в 1° может вызвать сильное отклонение от цели на нескольких метрах трубопровода.

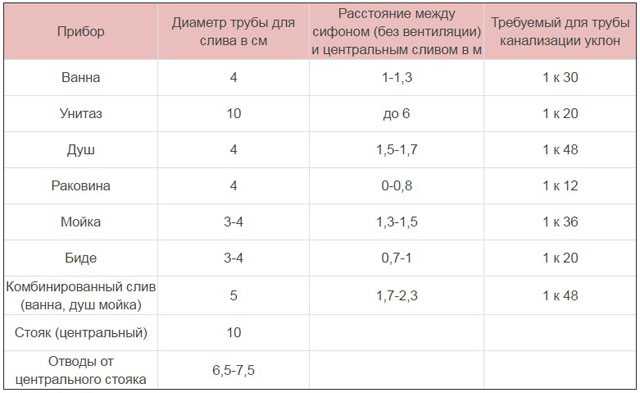

Для сантехприборов допустимы разные уклоны:

для раковины со сливом Ø 40-50 мм нормальный уклон составляет 0,035;
для унитаза со сливом Ø 100 мм — 0,02;
для мойки со сливом Ø 50 мм — 0,035;
для ванны со сливом Ø 40-50 мм — 0,035.

Наружная канализация

Задача внешней канализационной системы – вывод загрязненных вод от дома до септика. Использовать можно трубы любые: чугунные, гофрированные или асбестоцементные.

Глубина траншеи может колебаться в пределах от 0,7 м до 2 м. Этот показатель зависит от климатических условий в регионе.

Для правильного расчета уклона нужно натянуть веревку от начала и до конца выкопанной траншеи. Дно траншеи должно быть выравненным, и тогда измеряется оптимальный угол наклона.

При установке наружной канализации, в основном, используют трубы, диаметр которых равен от 110 до 200 мм. При этом минимальный уклон канализации по СНиП должен быть равен для труб с диаметром:

110 мм — 0,03;
160 мм — 0,008;
200 мм — 0,007.

Вполне логично, что уклон наружной канализации по СНиП для каждого сечения будет разным. Нужно иметь ввиду, что уклон наружной канализации на 1 метр по СНиП не должен превышать 15 см, иначе она просто не будет эффективной.

Если прокладывать трубы выше, то понадобится дополнительная теплоизоляция.

Минимальный и максимальный уклон канализации на 1 погонный метр по СНиПу

В частных домах устанавливают трубы диаметром 50, 110, 150 и 200 мм. Сечение выше 200 мм применяют на промышленных объектах, для которых имеются свои правила.

Уклон канализации на 1 метр согласно СНиП для каждого размера трубы:

50 мм – уклон 3 – 3,5 см на погонный метр;
100 – 110 мм нужно укладывать с наклоном 2 см на метр;
150 мм – 1 см;
200 мм – 0,5 – 0,8 см на метр.

Пример: длина трубы диаметром 50 мм – 7 метров до первого поворота. На каждый метр необходимо углубить ее на 3 см. 3Х7=21 см. То есть, между верхней и нижней точкой разница должна составлять 21 см. После поворота трубу продолжают вести вниз с уклоном. Если она переходит в более широкую часть магистрали, то начинают действовать нормативы, касающиеся нового сечения, то есть уклон уменьшается.

Каким должен быть уклон канализационной трубы

Строительные нормы, которым должны отвечать сети водоснабжения и водоотведения, прописаны в СП и СНиП и обязательны для применения. Согласно этим правилам, показатели уклона сливных отводов высчитываются индивидуально к каждому строительному проекту. Угол отклонения трубопровода от условной горизонтали будет зависеть от нескольких факторов:

материала изготовления отвода;
величины поперечного сечения;
расчетной наполненности;
скорости жидкости внутри отвода.

На участках, где расчеты произвести невозможно, используют стандартные данные, которые записаны в правилах.

Для элементов системы отвода с сечением 160 мм, 85 и 110 мм, а также 40 и 50 мм, коэффициент наклона равен 0,008/0,02/0,03 соответственно. Иными словами, при длине участка в 1 метр уклон канализационной трубы 110 мм будет составлять 2 см, а уклон канализационной трубы 50 мм – не более 3,5 см.

Нетрудно заметить, что степень отклонения выводящего канала зависит от размера его поперечного сечения. Чем меньше отвод, тем больше необходимый уклон.

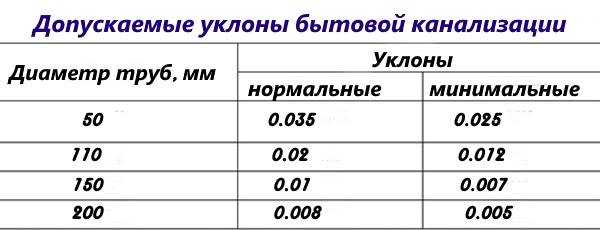

На практике возможно небольшое отклонение от установленных параметров. В таблице ниже приведены стандартные и минимально допустимые значения для отводов разного сечения, при этом нормативы для изделий большого размера в колонке «наименьшие» снижены.

Указанные значения применяются только в случае, если условия местности не позволяют иного. В обычных ситуациях цифры для стопятидесятимиллиметровых труб составляют 0,008, а для двухсоток – 0,007.

Наибольший уклон труб канализации на 1 метр допустимый согласно СНиП, равен 15 сотым. Но данное значение разрешено применять лишь для участков, где по объективным причинам невозможно соблюсти более пологий угол наклона, а также, когда труба короткая (не больше полутора метров).

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод может быть осуществлена:

Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110mm применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.
