Сфера использования напольных радиаторов
Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.
Водяные напольные батареи отопления целесообразно применять в таких случаях:
- В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
- В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.
В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.
Преимущества и недостатки
К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:
- агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
- низкий отопительный прибор экономит свободное место в помещении;
- благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
- можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
- при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.
Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:
- Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
- Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
- Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.
Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.
Разновидности напольных батарей
Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:
Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах. Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва. Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением. Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах
Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары
По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.
Важно! Самые небольшие теплопотери при малом количестве секций имеют более высокие батареи
Монтаж радиаторов в нише
Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.
Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.
Четырех трубный теплообменник подключается как на фото, змейкой.
Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».
В этой теме 15 ответов, 6 участников, последнее обновление Alex_bdr 30 Авг’17 в 04:27.
Господа, срочный вопрос: имеется жилой дом 2-х этажный. до настоящего времени отапливался только первый этаж. Электрокотел + алюминиевые радиаторы. Необходимо срочно запустить отопление на 2-ой этаж. Мощности электрокотла хватит. Но на втором этаже окна в пол — а на встраиваемые в пол конвекторы ценник абсолютно неадекватный. Интересует возможность во всю стену с окнами поставить в подготовленную нишу обычные совдеповские стальные конвектора без декоративного экрана. Смущает тот момент, что они рассчитаны на магистральное отопление с высокой температурой. При этом в комнатах 18м.кв. стоял 1,5 м. конвектор. Я планирую на 18 м. кв. вдоль стены установить 3 м. конвектор. Будет ли достаточной теплоотдача на втором этаже по сравнению с первым при использовании одного котла, или нужен отдельный котел? Конвектора планируются как на картинке
Родионово
Я на телефоне, потому много писать не хочу о плюсах и минусах и особенностях данного решения, просто поделюсь идеей, которая на мой взгляд имеет больше жизни… Берем квадратную трубу. А лучше прямоугольную. Чем больше, тем лучше. Глушим ее с двух сторон, делаем врезки и монтируем в пол. Тут полет фантазии в зависимости от эстетики и схемы СО. Можно замонолитить в пол, широкой поверхностьюъв ровень с полом. Но тогда все на сварке и с термопрокладками. В результате получится инерционный прибор отопления. Если он концевой при однотрубке, то вообще можно прям в магистраль врезать. Кароч, дальше нюансы…. Упс… данная схема только под французами. Остальне — классика…
Если у вас панорамные окна, то в любом случае нужно ставить внутрипольные конвекторы. Отзывы свидетельствуют о том, что для создания мощной тепловой завесы нужно использовать радиаторы с принудительной конвекцией. Они выпускаются разной длины, нужно подбирать немного меньше, чем проем окна.
Виды обогревателей
Есть несколько типов внутрипольных батарей. Классификация ведётся на основании конструктивных особенностей системы.
Не знаете, какой лучше выбирать обогреватель? Предлагаем сравнительный анализ — конвектор VS радиатор, разберем все по полочкам!
Электрические
Таким отопительным приборам характерно наличие ТЭНов закрытого типа, где находятся пластины. Они могут быть произведены из меди или стали. Радиаторы проходят несколько этапов проверки перед тем, как поступить в продажу.
Требования безопасности соблюдены, в качестве дополнительного оснащения выступают предохранители, которые защищают систему от сбоев.
Водяные
Радиатор по внешности напоминает трубку из металла с пластинами. Подключение происходит к центральному отоплению при помощи патрубков. Основным сырьём для производства прибора могут выступать: стали, медь, алюминий.
Пирог пола с водяным подогревом
Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.
На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.
Устройство «пирога» водяного теплого пола
По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.
Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.
-
На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.
- Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
-
Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.
- Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).
После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.
Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.
Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным
Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом. В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)
В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)
Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки. На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.
Правила установки коллектора для теплого пола
Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.
Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.
Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.
На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Модели с корпусом
Данные радиаторы под полом заключены в корпус из оцинкованного стального листа. Чтобы уменьшить теплопотери через металлические стенки, их утепляют. По той же причине корпус батареи окрашивают в темный цвет. Такие радиаторы оснащены теплообменником с тонкими металлическими пластинками для увеличения площади теплоотдачи.
Один из лидеров на рынке — радиатор Rifar
После установки данные отопительные приборы декорируются решетками. Чаще всего их изготовляют из дерева или металла. Их окрашивают в разные цвета, в зависимости от выбранного дизайнерского решения.
Напольные приборы имеют более простую конструкцию, но они не всегда вписываются в интерьер помещения.
Для установки данных радиаторов в полу под окном или в другой зоне комнаты делают канал. Его размеры зависят от габаритов корпуса батареи.
Ширина ниши колеблется от 2 до 40 см, длина – от 50 см до 4 м, глубина – от 10 до 80 см.
Напольные радиаторы, которые встраиваются в пол, различают в зависимости от температуры теплоносителя:
- высокотемпературные. Характеризуются параметрами – +90/70°С;
- низкотемпературные. Температура теплоносителя составляет +55/45°С.
Разбор заблуждений
Равномерное отопление теплыми полами.В ногах температура выше, над головой – ниже, и это хорошо, т.к. равномерно и физиологично. Полный бред! Наша задача – обеспечить не равномерный, а наоборот локальный нагрев помещения в зонах окон, наружных стен, углов, уличных дверей. Нам нужно остановить холодные потоки от этих поверхностей.
Экономичность теплого пола?! Как может быть экономичной система, которая медленно реагирует на изменения? В комнате стало жарко – а теплый пол сбавит мощность только через пару часов. Где экономия?
Теплый пол для аллергиков – полный бред!Явление «сухой возгонки пыли» начинается при температурах более 90 о С. Запах пыли от радиаторов идет только потому, что их забывают мыть в принципе. С температурой в данном случае это не связано.
Теплый пол сохраняет влажность.Зимой воздух на улице сухой сам по себе: 0,39г/кг. Летом – влажный – 10г/кг. Влажность воздуха не зависит от температуры теплых полов или радиаторов.
Если есть заблуждения, которые я упустил – наберите мне, обсудим и добавлю в статью.
Общее представление о монтируемых в пол конвекторах
Упрощённо встраиваемые в пол конвекторы представляют собой прочный прямоугольный корпус, часто каркасного исполнения, обшитый с лицевой стороны металлической решёткой декоративного исполнения. В корпусе расположен теплообменник, нагревающийся, в зависимости от вида обогревательного устройства, циркулирующим по нему теплоносителем или электронагревателем.
Внутрипольные конвекторы отопления устанавливаются в отдельных точечных или общих линейных нишах, выполненных в несущем полу по размерам обогревателей, а также в пространстве между фальшполом и бетонным основанием. Для снижение теплопотерь нижнюю и боковые стенки корпуса внутрипольных конвекторов оборудуют наружной теплоизоляцией.
В конструкции таких обогревателей предусмотрены юстировочные винты, позволяющие выполнить точную регулировку горизонтального положения плоскости лицевой решётки до уровня финишного покрытия пола, чтобы выступающие части корпуса не создавали препятствий при ходьбе по ним.
Схема устройства в полу конвектора внутрипольного размещения в разрезе
Для более эффективного использования монтируемые в пол обогреватели располагаются вдоль стеклянных ограждающих конструкций панорамного исполнения и оконных проёмов, чтобы использовать конвективные потоки ещё и как тепловую завесу между пространством помещения и холодной поверхностью остекления.
Вариант установки в пол канального конвектора TURBO VKN5 с вентилятором.
Схемы укладки водяного теплого пола
От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.
Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.
Комбинированный способ делает возможным прогрев углов у наружных стен помещения.
Змейка
Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.
Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.
Схема «Змейка» имеет следующие особенности:
- максимальный изгиб петли достигает 180
- уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
- активно применяется в ванной комнате и санузлах
- монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона
Улитка
Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.
Особенности схемы укладки «Улитка»:
- изгиб трубы составляет 31-90
- используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
- не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок
Комбинированная схема раскладки
При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?
При составлении плана монтажа пола надо учитывать следующее:
- определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
- мощность котла
- размеры комнат в м2
- количество отапливаемых этажей
- материал основы (дерево, бетон, полистирол)
- расположение мебели в комнатах
- угол наклона поверхности
Также при расчете следует обратить внимание на некоторые нюансы:
- длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
- разница между длиной контуров в разных комнатах должна быть не более 15 м
- минимальная площадь контура должна составлять 15 м2
- количество материала зависит от шага укладки
| Расстояние между петлями/см | Расход материала/погонный метр |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Т.о. количество материала высчитывается по формуле:
погонный метр трубы (с учётом расстояния между петлями) x площадь помещения
План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.
Монтаж и обвязка батарей в полу
Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием
Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить. Установка осуществляется в вырезанную нишу, по периметру заливается стяжка
Нюансы заливки:
Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:
- наклеить по периметру корпуса демпферную ленту;
- не вынимать решетку до полного застывания раствора.
Решетка конвектора должна быть вровень полу.
Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора
Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем. В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура

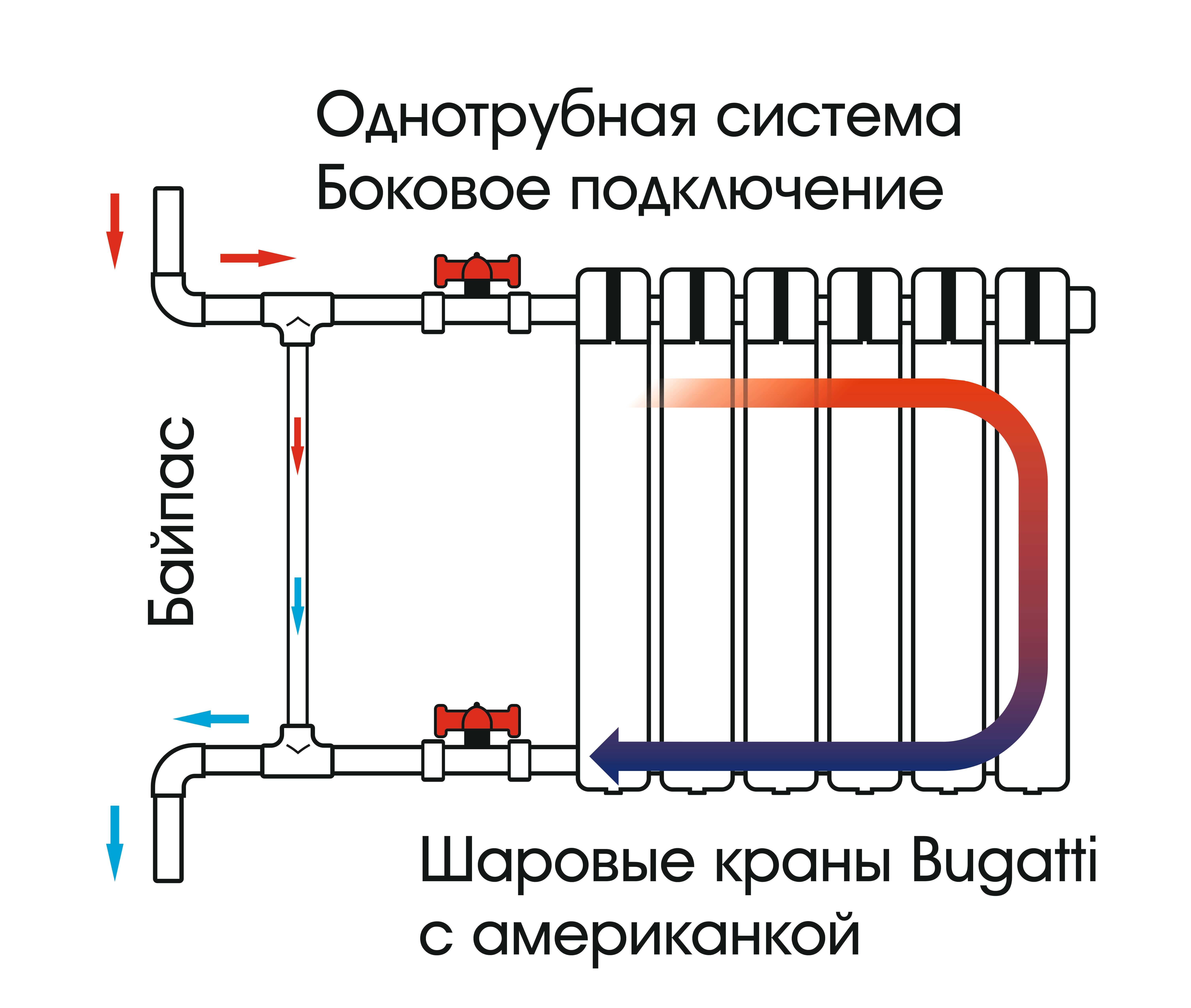

В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх
В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.
Здесь мы проводили сравнение труб для отопления частного дома.
Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.
Установка напольных отопительных конвекторов
Корректному монтажу канальных конвекторов предшествует подготовительная работа с полом. Необходимо сделать нишу, куда будут установлены приборы отопления. Лучше всего это выполнять еще на этапе ремонта.
Размеры ниши должны быть больше габаритов отопительного устройства на 5-10 см. Это необходимо для нормального подключения радиатора теплоснабжения после его установки в пол. Дополнительно монтируется слой теплоизоляции. Для защиты декоративной поверхности рекомендуется сформировать нишу методом бетонной заливки.
На этом этапе следует установить трубы, чтобы в дальнейшем выполнить подключение к радиатору. Их монтаж выполняется в пол, учитывается возможное температурное расширение. Для протяженных участков магистрали необходима установка компенсационных тепловых петель.
Дальнейшие этапы монтажа заключаются в следующем.
Монтаж теплоотражающего материала. Это поможет улучшить конвекцию и уменьшит тепловые потери. Установка поддона конвектора теплоснабжения в пол. Если таковой отсутствует – обустраивается подложка из термостойкого материала. Радиатор не должен висеть. Подключение патрубков к системе отопления
Важно правильно подобрать переходные муфты, чтобы обеспечить надежное и долговечное соединение. Монтаж декоративной решетки
После окончательной укладки отопления в пол делается пробный запуск системы. Предварительно необходимо выполнить ее опрессовку. Повышать температуру теплоносителя следует постепенно. Это же касается и давления. На этом этапе контролируется отсутствие протечек в водяном теплоснабжении пола своими руками, устанавливаются режимы работы терморегуляторов.
Одной из распространенных ошибок монтажа конвекторов без поддона является заполнение ниши строительной пеной. Ее давление может привести к деформации конструкции.
