Устройство буронабивного фундамента
Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.
Перед началом работ необходимо приготовить инструмент и материалы:
- рулетка, моток шнура, набор колышков и молоток для разметки;
- бур для скважин – ручной, с электрическим приводом или на ДВС;
- опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
- арматура для опор и ростверка;
- инструмент для приготовления бетонного раствора, цемент, щебень, песок.
Необходимые расчеты
Чтобы правильно провести расчет количества буронабивных свай необходимо определить общую массу здания (вес стенок, плит перекрытий, коммуникаций, мебели и т.д.). Учитывая, что сваи изготавливаются из бетона М300, со стандартным армированием, несущую способность одной буронабивной сваи можно найти по таблице:
| Диаметр сваи, мм | Площадь опоры, см² | Несущая способность, кг | Объем бетона, м³ | Количество вертикальных прутков арматуры, шт | Расход арматуры, пог. м |
| 150 | 177 | 1062 | 0,0354 | 3 | 7 |
| 200 | 314 | 1884 | 0,0628 | 4 | 9 |
| 250 | 491 | 2946 | 0,0982 | 4 | 10 |
| 300 | 707 | 4242 | 0,1414 | 6 | 14 |
| 400 | 1256 | 7536 | 0,2512 | 8 | 18 |
При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.
Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.
Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.
Подготовка и разметка
Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.
Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.
Расстояние между буронабивными сваями с ростверком по технологии не должно превышать 2 м, но не менее 3 свайных диаметров, чтобы не нарушить структуру грунта.
Монтаж
После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

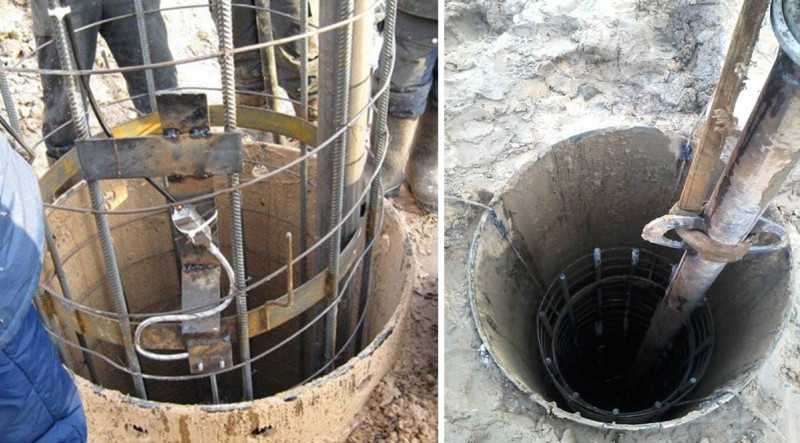

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.
Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.
В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.
Заливка ростверка
Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.
Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:
Монтаж основания своими руками
Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.
Проектирование
Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.
Упрощенная методика расчета буронабивного основания сводится к вычислению:
- сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
- грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.
Пошаговая инструкция монтажа
Общий алгоритм фундаментных работ выглядит следующим образом:
- Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
- Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
- В установленных местах разделывают скважины на проектную глубину.
- Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
- Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
- Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
- Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
- Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
- Переходят к обвязке, строительству ростверка или монолитной плиты.
Установка ростверка
Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.
Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.
Порядок строительства:
- разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
- строительство опалубки для ленточного ростверка;
- гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
- монтаж и установка армирующего каркаса для ростверка;
- бетонирование ростверка.
Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.
Установка монолитной плиты
Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.
Порядок монтажа:
- разметка участка;
- бурение скважин;
- устройство обсадной трубы;
- монтаж армирующего каркаса;
- бетонирование шурфа;
- устройство подушки из нерудных материалов под монолитную плиту;
- строительство опалубки по периметру плиты;
- гидроизоляция рулонным материалом;
- монтаж армокаркаса, закладка коммуникационных линий;
- связка арматуры буронабивных опор и будущей монолитной плиты;
- заливка рабочего пространства раствором уход за бетоном.
На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.
Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.
Достоинства и недостатки основания
Пластик является универсальным, недорогим, химически неактивным строительным материалом. Столбчатый фундамент из труб ПВХ можно легко возвести самостоятельно при наличии минимальных знаний и навыков по данному вопросу. Достоинства и недостатки такой конструкции приведены в таблице далее.
| № | Плюсы применения пластиковых труб | Минусы созданной конструкции |
| 1 | материал легко разрезать на фрагменты нужной длины, трубы защищают бетон от почвенных вод | основание столбчатого типа исключает возможность сооружения подвального помещения, погреба, либо подсобки, под постройкой |
| 2 | в работе не требуется использовать грузоподъемную технику | трубы могут лопаться при падении температуры ниже -15 градусов, по этой причине находящиеся над поверхностью земли их части утепляют и облицовывают |
| 3 | использование труб позволяет возвести основание в максимально короткие сроки и быстро приступить к строительству дома, либо другой постройки | допустимая нагрузка на один столб составляет примерно 4 тонны, поэтому на таком основании строят относительно нетяжелые сооружения |
| 4 | уменьшенные затраты на сооружение фундамента из-за более низкой стоимости рабочих материалов и экономии на услугах строителей, земляных работах: по сравнению с монолитным типом они меньше практически в 3 раза | план расположения фундаментных опор должен быть составлен с максимальной точностью, потому что при просадке какой-либо из них вся конструкция деформируется, вплоть до полного разрушения возведенного строения |
| 5 | возведенное на возвышающихся над поверхностью земли опорах здание, защищено от подтоплений, которые могут случиться во время дождей и паводков, также в этом случае подводить и обслуживать в дальнейшем коммуникации легче, быстрее | по сравнению с ленточным или плитным основанием, столбчатое – относительно недолговечно: срок его эксплуатации составляет от 50 до 80 лет, а у монолита – 100-150 лет |

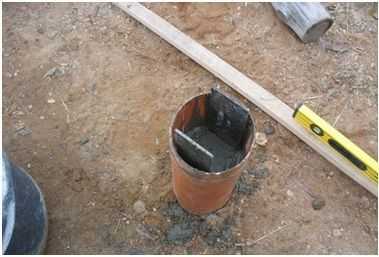

Залитая раствором опора из канализационной трубы
Виды буровых свайных оснований
Самыми распространенными видами буровых опор являются буронабивные, буросекущие и винтовые сваи. Кроме этого к буровым фундаментам можно отнести забойные конструкции – скважины, заполненные щебеночной засыпкой с послойным уплотнением; опоры с расширительной пятой, возводимые с помощью взрывных работ и полые опоры, смонтированные с помощью вибросердечника.
Буронабивные сваи
Виды бетонных буронабивных свай (в том числе – железобетонные) получили широкое распространение благодаря возможности выполнять работы по усилению старых и разрушенных фундаментов в городских условиях при плотной застройке. При выполнении усиления фундаментов старых зданий вблизи существующих автомобильных дорог, подземных коммуникаций метрополитенов, существующих высотных зданий, не происходит разрушение существующих конструкций, при этом не требуется запрещать эксплуатацию объектов на время производства реставрационных работ.

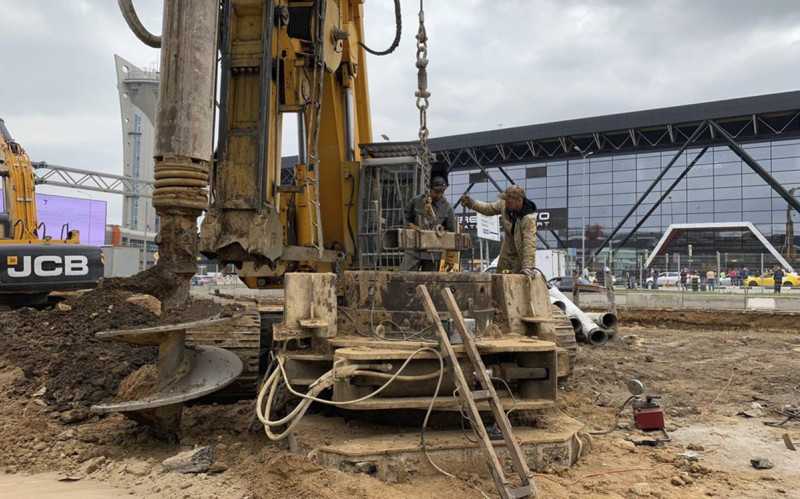

Скважины для устройства буронабивных свай выполняют с помощью буровых агрегатов, при достижении проектной отметки, бур вынимается и освобождается от грунта. В скважину опускается предварительно изготовленный каркас из арматуры, который заполняется бетонной смесью через воронку. Смесь подается в полость конструкции непосредственно из бетоносмесительной установки или премного бункера для бетонной смеси.
При устройстве буронабивных свай в основном применяются следующие технологии:
- С использованием обсадной трубы.
- С использованием глинистого раствора.
- С использованием проходного шнека.
- С применением двойного вращателя (Double Rotary).
- С использованием уплотнения грунта.
Буронабивные сваи обладают не только достоинствами, стоит отметить присущие конструкциям недостатки:
- Небольшая несущая способность.
- Высокая трудоемкость буровых работ.
- Сложность крепления скважин в легких и водонасыщенных грунтах.
Буросекущие сваи
Буросекущие сваи по краям котлованов Технология установки буросекущих свай в основном идентична установке буровых свай. Применяется процесс установки буросекущих свай для создания полноценных подпорных «стен в грунте». Буросекущие опоры ничем не отличаются от буронабивных свай, только их установка проводится в одну линию с шагом, равным нулю. Конструкции, возведенные по методу устройства буросекущих свай, применяются для строительства подземных сооружений: автомобильных парковок, подземных тоннелей и переходов, их разрешено монтировать на большой глубине (до 30 метров).
Винтовые сваи
Винтовые сваи — такой тип свай, которые при заглублении ввинчиваются в грунт с одновременным вдавливанием под усилием. Сваи состоят из металлической основы (ствола) с наваренными или литыми лопастями.
Винтовые сваи широко используются для любых типов зданий, что обусловлено коротким сроком, необходимым для завершения установки фундаментов.
Основание из винтовых свай обладает высокой несущей способностью, способно выдерживать большие нагрузки на сжатие и выдергивание, особенно в пучинистых грунтах.
Металлическая винтовая свая одновременно является опорной частью фундамента, буром и анкером, который препятствует выдавливанию конструкции.
Основное назначение винтовых свай – возведение фундаментов для легких жилых и хозяйственных построек разного назначения.
Чтобы предупредить преждевременный износ винтовых свай из металла, важно предварительно перед погружением в грунт выполнить антикоррозийную защитную обработку
Бурокасательные сваи
Ограждение котлована из бурокасательных свай. Этот тип фундамента применяют в том случае, когда сваи воспринимают горизонтальные и вертикальные нагрузки от воздействия грунтовых пород и фундаментов близлежащих существующих зданий, обычно способ незаменим при работе в районе плотной застройки, а также используется для ограждения глубоких котлованов и при необходимости прорезки насыпей в грунтах с твердыми включениями.
Преимуществами этого метода являются:
- Возможность проводить работы в стесненных условиях в районах с существующей плотной застройкой.
- Технология не нуждается в организации дополнительного водоотведения и водоотлива.
- Применение технологии установки бурокасательных свай намного сокращает продолжительность работ.
Бетонировании свай методом вертикально перемещаемой трубы (ВПТ)
При бетонировании свай методом вертикально перемещаемой трубы (ВПТ) применяются бетонолитные трубы герметичной конструкции из секций с быстроразъемными стыками с внутренним диаметром 250…325 мм. Суть метода заключается в следующем:
| № | Порядок работ |
| 1 | Перед началом работ бетонолитную трубу собирают, проверяют на герметичность и размечают по длине. |
| 2 | Перед опусканием бетонолитной трубы проверяют отметку дна скважины лотом, затем опускают бетонолитную трубу, используя для этого разметку так, чтобы ее низ возвышался над дном скважины на 20…30 см и опирают ее на обсадную трубу. |
| 3 | Производят первоначальное заполнение бетонной смесьюиз бетонолитной трубы:
|
| 4 | После освобождения предохранительной пробки от закрепления следят за опусканием бетонной смеси в воронке и когда уровень бетонной смеси в воронке достигнет горловины, продолжают ее подачу. |
| 5 | Укладку бетонной смеси ведут из условий обеспечения заполнения не менее 4 м скважины в час; после заполнения очередных 4 м производят демонтаж секций обсадных и бетонолитных труб. |
Укладку бетонной смеси при большой глубине сваи допускается осуществлять в несколько этапов, неизбежно вызываемых технологическими перерывами, связанными с извлечением (демонтажем) отдельных секций бетонолитных и обсадных труб.
При бетонировании высота укладки бетонной смеси до начала подъема обсадной трубы должна задаваться возможно большей, но такой, чтобы уложенный бетон не начинал схватываться до подъема обсадной и бетонолитной трубы. Во всех случаях высота столба бетона в скважине на каждом этапе должна не менее чем на 2 м превышать низ ножевой секции обсадной трубы.
В течение всего процесса бетонирования обсадным трубам придается возвратно-вращательное движение во избежание их засасывания.
Для уплотнения бетонной смеси и обеспечения лучшего контакта бетона с грунтом извлечение трубы производится поступательными и вращательными движениями с последовательным подниманием ее на 20…30 см и опусканием на 10-15 см.
В процессе производства работ постоянно контролируют следующие параметры:
| № | Параметры |
| 1 | подвижность бетонной смеси |
| 2 | интенсивность укладки |
| 3 | уровни бетонной смеси в бетонолитной трубе и в скважине |
| 4 | уровни нижних концов бетонолитной и обсадной труб с целью соблюдения их минимальных заглублений в бетон |
| 5 | в зимних условиях температуру смеси и температуру наружного воздуха |
| 6 | объем фактически уложенного бетона в сваю для сравнения с проектным значением |
Контроль прочности бетона, укладываемого в скважину, осуществляют путем отбора проб бетонной смеси из каждой поступающей на строительную площадку партии смеси. Согласно п. 2.1. ГОСТ 1810-86 в партию включают бетон, формируемый на одном технологическом комплексе из бетонной смеси одного номинального состава по одной технологии в течение не менее одной смены. Набор прочности осуществляется в тех же условиях, что и в стволе сваи.
Для определения действительной несущей способности буронабивных свай проводят статические испытания вдавливающей нагрузкой или применяют динамический метод. Масса ударной части молота для динамических испытаний доходит до 25 т при несущей способности свай до 4000…4500 тс.
Для определения сплошности буронабивных свай применяют ультразвуковые, акустические и прочие неразрушающие методы контроля. Они позволяют обнаружить дефекты типа разрывов и неоднородностей с размерами до 10% от диаметра, а также определить фактическое положение подошвы свай.
В фундаментах мостов применяют забуриваемые стальные трубы диаметром 1…1,5 м с последующим заполнением их бетоном. Такие конструкции могут использоваться в свайных ростверках, а также в безростверковых опорах.
Стальные трубы погружают с помощью буровых машин, например, КАТО 50 THC, которые одновременно вдавливают стальную трубу и с помощью ударного грейфера извлекают грунт из ее внутренней полости. После погружения стальной трубы её заполняют бетоном, а при необходимости армируют каркасом.
Способы создания буронабивных свай
Каждый способ предусматривает предварительное формирование скважины. Если работы проводятся в условиях неустойчивого грунта, то дополнительно стенки закрепляют глинистым раствором (как правило, из бентонитовой или комковой глины).
Его нагнетают в лунку по буровой штанге или деревянному желобу с уклоном в 1 см на погонный метр. В результате на поверхности образуется прочная водостойкая корка. Следующие действия проводятся по аналогии с «сухой» технологией.
Технология изготовления буронабивных свай «сухим» способом
Актуален такой способ устройства буронабивного фундамента в устойчивом грунте. Почва может быть тугопластичной, глинистой с твердой или полутвердой консистенцией. В районах с грунтовыми или промышленными агрессивными водами применение не рекомендуется. Глубина скважины может составлять 30 м, диаметр 0,4-1,2 м.
Алгоритм действий выглядит следующим образом:
- Бурение. Метод выбирается вращательный. Техника оснащена шнековой колонной или ковшовым буром. При необходимости нижнюю часть скважины увеличивают специальным расширительным оборудованием или посредством взрыва под небольшим количеством залитого бетонного раствора. Последний вариант позволяет дополнительно уплотнить грунт.
- Армирование. Здесь могут быть использованы металлические трубы, отдельные стержни диаметром 12 мм или заранее собранный из прутьев каркас (узловые соединения оформляются вязальной проволокой). Выбор арматуры проводится в соответствии с нормативами в ГОСТе 34028-2016. Его размеры должны быть меньше окружности скважины примерно на 3-5 см. Длину рассчитывают с запасом относительно посадочного места в 30 см. Рассматривается также вопрос сплошного усиления будущей сваи либо частичного с выходом на ростверк. Выбор делают на основании планируемых нагрузок на основание со стороны почвы и здания.
- Бетонирование. Раствор заливают с помощью загрузочного бункера или оснастки автосмесителя. Для рабочей массы рекомендуется использовать бетон класса В15 с водонепроницаемостью от W6. Он должен соответствовать СНиП 2.03.01-84. Постепенно из скважины вытаскивают бетонолитную трубу. На ее приемной воронке монтируют вибраторы для уплотнения смеси. Последнее действие проводится в течение 5-10 минут каждые 0,5 метров залитого раствора.
- В завершение отливают головную часть конструкции. Это делают в специальном кондукторе.

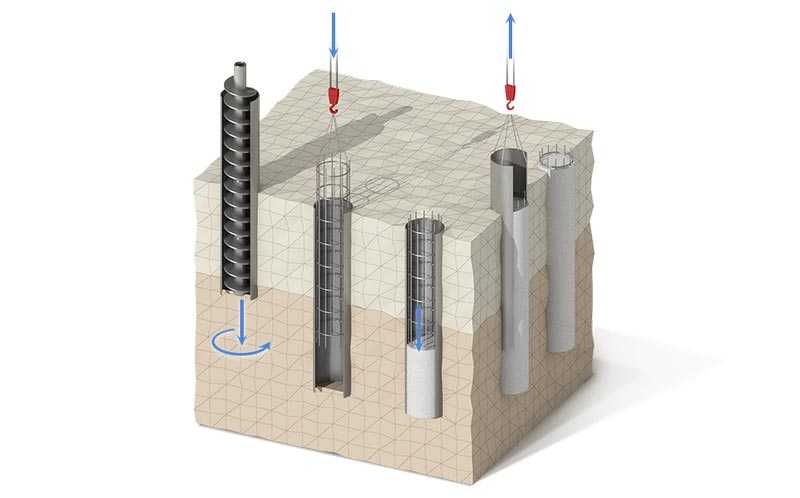

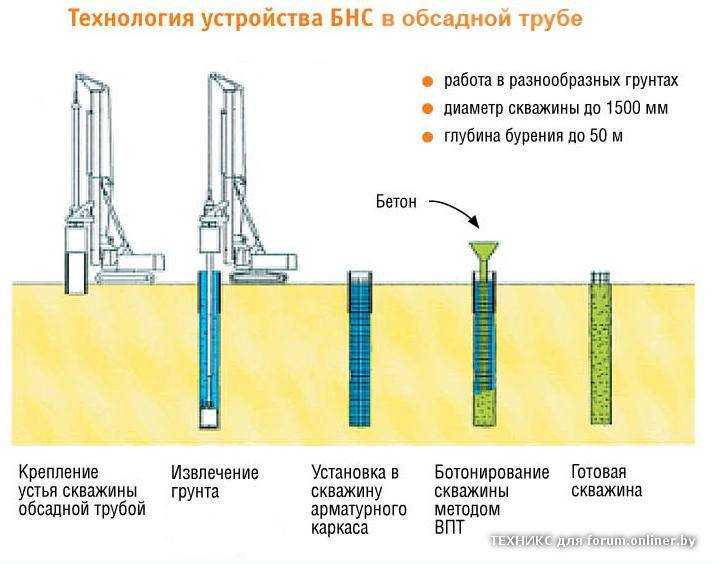

Технология устройства буронабивных свай с обсадной трубой
Обсадные трубы используют для монтажа буронабивных свай в условиях любого грунта вне зависимости от расположения грунтовых или промышленных вод. Отдельные секции соединяют между собой путем стыковки с применением болтов или с помощью сварочного оборудования.
Допустимо устройство как временной, так и несъемной опалубки. Оставляют трубы в соответствии с нормативными документами, техническим обоснованием. Например, в случаях с оползнями, водонасыщенными почвами, на склонах, при высокой скорости подземных потоков (свыше 200 м/сутки).

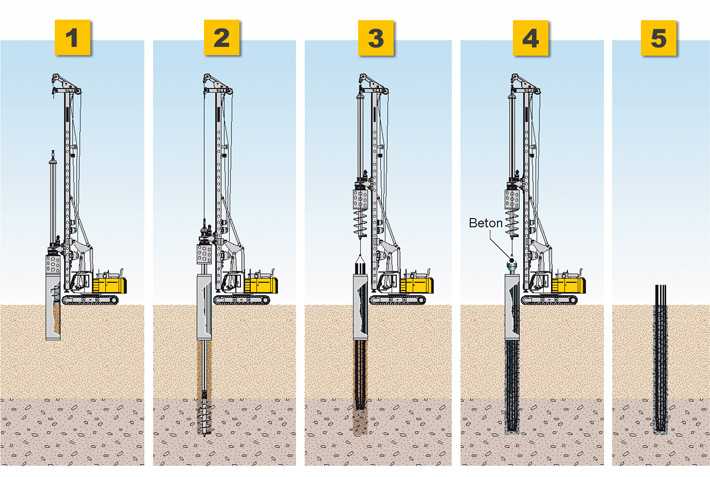

Алгоритм действий по этой технологии выглядит так:
- Бурение. Для формирования скважины используют специальную установку с оснащением вращательного или ударного типа.
- Погружение обсадной трубы. Здесь задача выполняется двумя способами: гидродомкратами одновременно с бурением или путем забивания, вибропогружения.
- Армирование. Здесь варианты рассматривают по аналогии с «сухим» способом устройства свайного фундамента.
- Бетонирование проводится одновременно с удалением обсадных секций. Их перемещают вертикально, путем вращения или возвратно-поступательными движениями. В процессе дополнительно происходит уплотнение раствора.
- В завершение формируют головную часть кондуктором.
Существует технология устройства буронабивных свай с обсадной трубой, которая называется фундэкс. Здесь добавлены особенности инъекционного способа: без ударного или вибрационного воздействия на грунт, диаметр до 0,6 м. Этот метод актуален для строительства в сейсмически непостоянных районах, в условиях плотной застройки.
Основные преимущества
БНС приобрели значительную популярность, так как они имеют множество достоинств. К преимуществам принято относить:
- Высокую несущую способность. БНС могут выдерживать даже значительные нагрузки от больших зданий и сооружений.
- Широкие возможности по устройству. Сваи можно создавать разного диаметра и длины, в некоторых случаях для зданий формируют опоры, уходящие в землю на 45 метров.
- Не повреждается грунт. При установке на почву не оказываются сильные динамические воздействия, способные навредить близлежащим зданиям. Почва сохраняет все свои положительные прочностные характеристики.
- Универсальность. Основание с помощью БНС можно создать в разных условиях, в том числе на грунтах с высоким содержанием влаги.
БНС имеют немало достоинств, но и недостатков они не лишены. Главный из них – высокая стоимость по сравнению с другими видами опор, однако вложения в стройку такого фундамента полностью оправданы из-за отличных характеристик нового основания и его способности исправно служить на протяжении длительного времени.
Еще одним недостатком можно назвать необходимость оставить забетонированные сваи до полного застывания раствора. На эту процедуру обычно требуется около 2 недель.
Особенности технологии и варианты установки
Обсадные трубы За счет высокой плотности материала трубы достаточно легко входят в почву, предотвращая осыпание земли. Как правило, обсадные элементы при оборудовании буронабивных свайных опор изготавливаются по секциям. Каждый составная деталь скрепляется друг с другом при помощи сварочного аппарата и вспомогательных крепежных приспособлений.
В некоторых случаях после окончательной заливки свай возведенный обсадной «кожух» демонтируется. Однако нередки случаи, когда в момент вхождения в грунт поверхность трубы сильно прикипает к земле, что заставляет застройщиков для экономии сил и времени бетонировать непосредственно сами обсадные элементы.
Единственный минус исследуемой технологии – отсутствие возможности осуществления контроля над просачиванием грунтовых вод. В случае установки обсадной трубы через водный слой увеличивается риск того, что поток размоет часть неокрепшего бетона.
Стальные и чугунные обсадные трубы
Используются для добычи воды, если она находится на большой глубине, для укрепления стенок нефте- и газодобывающих скважин. Их большой вес – особенность, из-за которой изделия редко используют в быту, здесь не помеха. На фото представлен образец.
Изготавливаются обсады сварным и прокатным методом. ГОСТ на обсадные трубы допускает диаметр от 114 до 508 мм, а на чугунные – 127–194 мм. Прочность – главное достоинство
Даже подвижки пластов не страшны стальной обсаде.
Высокая точность – тоже важное качество, так как для скважины на нефть обязательным условием является прямолинейность канала.
Надежность и длительный срок служба.
К недостаткам относят склонность к коррозии.
Устройство буронабивных свай
Чтобы сделать правильный и качественный фундамент с использованием названной выше технологии, необходимо знать, что такое буронабивные сваи. Кстати, ранее мы рассказывали, как сделать буронабивные сваи своими руками.
Буронабивные сваи – это сваи, забитые по особой технологии, которая предполагает бурение скважины и ее последующую заливку бетонным раствором с обязательным армированием металлическими прутьями. При строительстве частных загородных домов на участках с преобладанием слабого осыпающегося грунта в скважине дополнительно обустраивают опалубку (узнайте больше о том, как сделать опалубку вокруг дома). Если грунт устойчивый и плотный, а риск осыпания стенок опалубки минимален, то опалубку можно не устанавливать
При строительстве жилых домов или других зданий в больших масштабах во внимание принимаются соответствующие нормы и правила, поэтому в качестве опалубки используются обсадные трубы. В любом случае буронабивная свая представляет собой армированное бетонное тело
Чаще всего армирование конструкций выполняется каркасами заводского производства продольно-поперечного типа. Горизонтальные элементы выполнены из рифленой арматуры диаметром от 12 до 20 мм, для изготовления вертикальных перемычек используется гладкая арматура диаметром от 8 до 15 мм. Сборка каркаса осуществляется с использованием электродуговой сварки. Готовое изделие покрывают составом, который предотвращает образование очагов коррозии на поверхности металла.
Для создания бетонного тела используется бетон марки М200-М300. Особенностью таких смесей является морозостойкость до 200 циклов замерзания и оттаивания и высокий класс водонепроницаемости.
Отличительной особенностью буронабивных свай является отсутствие ограничений по нагрузке. Несущая способность опоры определяется габаритами сваи и составом грунта ( потребуется геологическое исследование грунта под фундамент). Например, свая диаметром 10 см, установленная на гравелистом или песчаном грунте, способна нести нагрузку от 150 до 270 кг. Свая диаметром 50 см на аналогичном типе грунта выдерживает нагрузку от 5 до 9 тонн. При строительстве на участке с преобладанием мелкого водонасыщенного грунта одна свая диаметром 10 см может держать вес до 250 кг, в то же время свая диаметром 50 см способна противостоять нагрузке до 12 тонн.
В зависимости от конструкции буронабивные сваи делятся на два вида:
- Сваи цилиндрической формы. Ствол в этом случае имеет одинаковое сечение по всей длине.
- Сваи с расширенной опорной подошвой характеризуются большим диаметром трубы в нижней части. В этом случае конструкция отличается повышенной устойчивостью в грунте и большой грузонесущей способностью.
Разновидности буронабивных свай
Для чего?
Столбчатый фундамент из асбестовых труб считается основной составляющей любого здания и от того, насколько качественно он выполнен своими руками, будет зависеть прочность и долговечность постройки. Следовательно, выбирать основу необходимо тщательно, учитывая тип возводимого объекта, материалы, используемые для конструкции, геологические и климатические особенности местности.
Характеристики
Ни для кого не секрет, что агрессивные условия окружающей среды негативно сказываются на таких показателях стройматериалов, как их основные характеристики и эксплуатационные особенности. Так, например, для строительства на территории, в пределах которой невелика глубина залегания грунтовых вод и свойственно затопление, отлично подойдет столбчатый фундамент из асбестовых труб. Именно он, благодаря своей структуре, позволит готовой конструкции более прочно закрепиться на желаемом участке и выдерживать натиск природного воздействия.
Часть асбестовой трубы, находящаяся в земле, практически не подвержена коррозии и гниению
Преимущества
Всем известно, что в качестве основной оси для столбчатого фундамента может быть использована не только асбестовая труба, но и металлическая. Однако, в современном мире предпочтение отдается именно первой составляющей. Столь явное преимущество такой строительный материал, как асбестовая труба, получил благодаря своим особым свойствам, а именно: • высокая устойчивость к коррозии; • минимальный показатель теплового расширения: • легкость в механической обработке; • кротчайшие сроки возведения; • доступная цена. Первая характеристика означает устойчивость асбестовых труб к агрессивным средам. Вторая особенность подразумевает способность материала сохранять свою структуру вне зависимости от резких перепадов температур. Следующий показатель означает то, что подобрать необходимую длину изделия можно прямо на строительном участке, отпилив трубу.
Установка фундамента из асбестовых труб
Особенности
Основной отличительной особенностью столбчатого фундамента является способ его закладки при строительстве. Заливка бетонного раствора происходит не сплошным каркасом по всему периметру строящегося объекта, а формируются некие структуры, которые располагаются в определенных местах, на которые происходит максимальное воздействие готовой системы. При выборе столбчатого фундамента из асбестовых труб стоит учитывать необходимость предварительных расчетов, касаемых количества столбов, глубины их погружения в грунт, толщины используемых труб, необходимых для формирования более надежной опоры строящейся конструкции.
Монтаж асбестовой трубы
На что обратить внимание
Ни для кого не секрет, что такие расчеты производятся еще на этапе проектной документации. Таким образом, для создания долговечной постройки своей мечты с прочным фундаментом, способным выдержать негативные воздействия окружающей среды, необходимо знать: • климатические особенности местности; • геологические особенности выбранного участка; • вес готовой конструкции; • глубину промерзания грунта. Эти и другие показатели, способствуют представлению четкой картины. Следовательно, на основании полученных данных инженер способен сконструировать правильное расположение столбов, которое позволит получить прочный фундамент для будущей постройки.
асбестовые трубы для фундамента
