Обсадная труба для скважины: какую лучше использовать, размеры, характеристики

Правила выполнения работ

Порядок проведения работ:

На подготовленном месте осуществляется установка бурового оборудования, для изготовления скважины по указанным в проекте размерам. Для обсадных труб из пластика и металла применяется вкручивающий трубы ствол. Параметры требуемого уровня также содержит проектная документация. Для скрепления отдельных участков между собой используются методы, характерные для труб данного типа (так называемая «опережающая проходка»). После завершения формирования бурового столба проводится выборка почвы, которая осыпалась по ходу работы. Готовая шахта оснащается арматурным каркасом для свай. Для порционной подачи подготовленной цементно-песчаной смеси применяется бетонолитая труба

Этот процесс называется «набивкой свай»

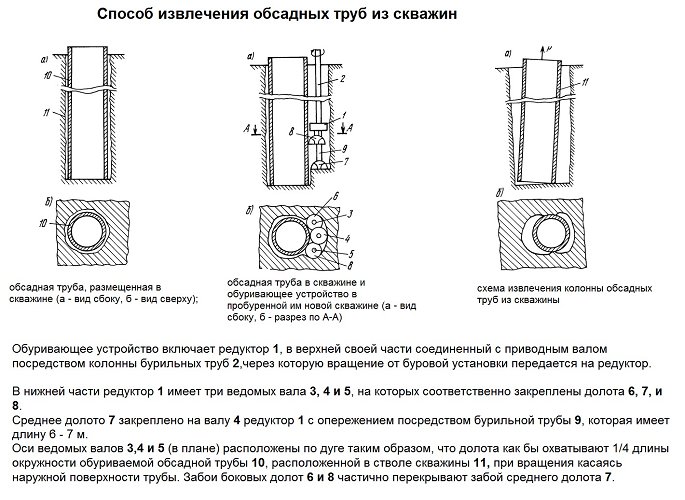

При извлечении секций из скважины важно соблюдать поочередность

Чем хорош безопасный метод использования буронабивных свай и обсадной трубы:

Открывает возможности проведения строительных работ впритык к уже существующим сооружениям, так как ударные и вибрационные явления по ходу выемки грунта отсутствуют.
Можно работать на сложных почвах – водонасыщенных, слабых, осыпающихся, солончаковых, с плавунами.
Гарантируется идеальная вертикальность и высокое качество бурильных мероприятий.
Буровые механизмы обладают высокой производительностью.
Есть возможность проведение работ на глубине, в условиях перекрытого горизонта.
Свайные работы отличаются хорошей безопасностью.
Скважинные шахты надежно защищаются от обрушения на всех этапах реализации технологии.
Буровая шахта защищена от грунтовых вод.
Эффективное заливание бетонного раствора без шеек дает возможность практически полностью избегать потерь материала.
Просчеты по ходу монтажных работ сведены к минимуму.
Бур дает возможность проведения разбуриваний и расширений, а также извлекать по ходу заглубления валуны и крупные фракции.
Возможность постоянного контроля соответствия проектным параметрам.
Готовый колодец обладает максимально возможной несущей функциональностью. Это достигается наличием очень качественных стенок.

Обсадные трубы могут изготовляться также из пластика следующих разновидностей:

ПВД – полиэтилен высокого давления.
ПНД – полиэтилен низкого давления.
ПНП – полиэтилен низкой плотности.
ПВХ – поливинилхлорид.

Преимущества обсадных труб из пластика:

Хорошая герметичность мест стыковки отдельных участков.
Отличная сопротивляемость коррозии.
Цена на пластиковые трубы заметно ниже, чем на аналогичные металлические изделия.
Небольшая масса.
Способность хорошо переносить химические и прочие агрессивные воздействия.
Работа пластиковыми трубами проводится очень быстро, чему способствует простота соединения отдельных участков между собою.

Единственной слабой стороной данных изделий является их небольшая прочность: для разрушения их целостности достаточно акцентированного удара острым предметом. Именно поэтому следует удерживаться от использования труб из пластика для обсадки БНС. Основная область применения этой недорогой и практичной продукции – обустройство бытовых скважин для водоснабжения частных домов.

Ошибки при бурении

Приступая к строительству шахты, неквалифицированные и без подготовки работники часто допускают ошибки, игнорируя пошаговую инструкцию монтажных работ:

Ошибка в оценке места бурения и расположении водоносного слоя.
Неправильное бурение по глубине, ошибочная оценка кернового материала.
Нарушение герметичности обсадной колонны по причине плохо скрученных элементов между собой при соединении или некачественной сварке шва.
Ошибка в подборе фильтра приводит к выходу из строя насоса после попадания в ствол песка.
Неправильный выбор обсадного изделия, не учтен размер выработки и состав грунта.

Виды обсадных труб для скважины

Мы уже знаем, что обсадные трубы — это такие изделия, которые выполняют функцию армирующего материала, а работа всей системы будет зависеть от их качества.

Сегодня для обсадки каналов своими руками можно использовать разные типы труб. Наибольшее распространение получили металлические, пластиковые, а также асбоцементные изделия. Ответ на вопрос, какую обсадную трубу для скважины лучше применять, зависит от предполагаемых условий эксплуатации (в первую очередь, это склонность грунта к подвижкам) и объёма планируемого водозабора. Сортамент данной продукции регламентирован требованиями ГОСТ 632-80. Узнать, какими трубами для скважины лучше укреплять её стены, в том числе и своими руками, вы сможете, ознакомившись с ниже приведённой информацией.

Трубы металлические. Эти трубы обсадные лучше использовать для артезианских скважин и в целом для сооружений на известняк и песок. Данные изделия устойчивы к любым механическим нагрузкам и отличается хорошей прочностью.

Главное преимущество металлических обсадных труб — высокая прочность

Диаметр стальных обсадных труб колеблется в диапазоне 114≤D≤508 мм. При толщине стенки 5-6 мм они прослужат не меньше 50 лет. Ещё один плюс – это оснащение стальных труб резьбой. Если вы ищете ответ на вопрос, какая труба лучшая для скважины, используемой с целью организации постоянной бесперебойной подачи воды, в пользу выбора стальной обсадки говорит следующий фактор. Как известно, любая пробуренная магистраль может заиливаться. А восстановление её работоспособности путём применения бурового инструмента возможно только при стальных обсадных трубах. С изделиями из другого материала сделать это не доступно.

Однако, чёрной стали присущи серьёзные недостатки. Прежде всего, это коррозия, которая обусловливает появление в воде ржавчины. Впрочем, эта проблема является легко устранимой трудностью, которую можно решить применением современных фильтров. На этом фоне гораздо весомее выглядит другой недостаток металлической обсадной трубы для скважины: высокая стоимость данного изделия в толстостенном исполнении. Поэтому использовать стальную обсадку рекомендуется для обустройства глубоких скважин с большим эксплуатационным ресурсом. Выполнять бурение неглубокой скважины на песок с экономической точки зрения лучше с использованием более дешёвого материала.

Пластиковые трубы. Аналитики рынка отмечают возросшую популярность пластиковых труб для скважины. Скважины на воду, укреплённые данными изделиями:

имеют продолжительный эксплуатационный ресурс;
химически нейтральны;
в отличие магистралей, оснащенных обсадными трубами железными для скважин, не подвержены воздействию коррозии;
не требуют для обустройства значительных материальных затрат. Причём, независимо от того, какая используется труба – из ПНД, ПВХ или из полипропилена.
лёгкость монтажа своими руками.

Использование пластиковых труб значительно удешевляет обустройство скважины

Пластиковые трубы отличаются малым удельным весом, и для удобства соединения, как правило, оснащаются резьбой. Полная картина типоразмеров обсадного трубного ПВХ проката представлена в таблице №1. Изучив её, вы узнаете, какие диаметры наиболее часто применяются для реализации пластиковой обсадки.

Таблица 1

Диаметр номинальный, миллиметры	Длина трубы, миллиметры	Диаметр наружный, миллиметры
Раструба	Трубы.
200	3090	247	225
3090	241
175	3080	211	195
3080	205
150	3070	180	165
3070	176
125	5070	152	140
3070	152
5070	149
3070	149
2070	149
115	3070	137	125
5070	134
3070	134
5070	132
3070	132
2070	132
100	5070	132	113
3070	132
5070	125
3070	125
80	6000	101	90
3060	95

Помимо всего прочего, это, по сути, лучший стройматериал для создания фильтрующих колонн.

Из недостатков пластиковой обсадки стоит выделить слабую устойчивость к механическим нагрузкам. Повторно разбурить скважину такого типа очень проблематично, а иногда просто невозможно.

Асбестоцементные трубы. К основным преимуществам данных изделий относятся:

стойкость к воздействию химически агрессивных сред;
высокие антикоррозионные свойства;
относительно небольшая цена.

Главный недостаток – повышенная хрупкость, ввиду чего без увеличения толщины стенки в данном случае не обойтись. Казалось бы, ничего страшного, ведь стоимость асбоцементной трубы невысока, поэтому толщину стенки можно и увеличить. Однако следует помнить, что такой обсадной трубе для скважины придётся бурить магистраль большего диаметра. А это ещё больше увеличит себестоимость монтажных работ.

Кроме того, сооружение фильтрующих колонн на базе асбоцементных труб не разрешается. Такую обсадку лучше применять для артезианских скважин на известняк глубиной до 100 метров.

Бурение скважины с обсадной трубой

Бурение скважин и установка обсадной колонны при наличии соответствующего оборудования и техники не кажется слишком сложным процессом, наиболее распространенные скважины на песке проходят следующим образом:

Загоняют на участок буровую установку, после определения места расположения скважины включает оборудование и буром соответствующего диаметра, прикрепленного на штанге стандартной длины 3 — 4,5 — 6 м начинают проходку. По мере углубления штанги удлиняют, прикручивая на резьбу следующие элементы, таким образом погружают бур на нужную глубину до появления воды.
Практически все проходчики используют технологию гидравлического бурения, направляя в скважинный ствол во время проходки воду из цистерны вспомогательной машины (водовозки). Воду подают в шахты через полые штанги, второй метод — сооружение в месте проходки небольшого котлована, который постоянно пополняют водой, его используют в низкобюджетной проходке.
После появления в отвале нужной песчаной или известковой породы (зависит от типа скважины) извлекают и поочередно демонтируют штанги, затем вынимают бур, меняя его на скважинный НПВХ-фильтр. Фильтрующее устройство представляет собой обычную трубу заводского изготовления с поперечными прорезями (щелевой фильтр), многие буровики делают его самостоятельно, перфорируя в обсадной трубе ряд круглых отверстий и оборачивая оболочку тонкоячеистой сеткой из металлических коррозионностойких материалов (нержавейка, бронза, латунные и медные сплавы).
На торец фильтра крепится конусная заглушка с помощью резьбы или саморезов, после чего его опускают в скважинный канал. Перед установкой колонны иногда засыпают на дно скважины щебень и речной песок для организации дополнительной фильтрации.
По мере опускания к фильтру прикручивают следующую трубу и так продолжают до тех пор, пока не достигнут нужной отметки.
После установки колонны верхнюю трубу обрезают и проводят прокачку скважины, подавая некоторое время в ее канал воду под давлением, после чего начинают выкачивание мутной воды погружным электронасосом до появления на выходе прозрачной жидкости.
Полная процедура прокачки может занять несколько дней, однако специалисты стремятся сделать свою работу за несколько часов, рассчитывая на осаждение взвешенных частиц на дно с течением времени.

Рис. 16 Примеры проведения буровых работ своими руками

Для обустройства скважин в настоящее время широко используют обсадные трубы из непластифицированного поливинилхлорида НПВХ, обладающие высокими физическими и химическими характеристиками, длительным сроком эксплуатации, более низкой стоимостью по сравнению с металлами. Использование обсадки из НПВХ позволяет эффективно обустраивать все виды скважин глубиной от 5 до 300 м с удобным размещением в них водозаборных погружных электронасосов любых моделей.

Определение и назначение обсадной трубы

Обсадной называют специальную трубу, которая имеет кожух с армированием. Она используется, чтобы укреплять внутренние стены скважины. Часто глубокая конструкция предполагает использование и установку нескольких функциональных деталей, которые между собой герметично закрепляются. Получается 1 обсадка по всей длине скважины.

Толщина стенок такой колонны зависит от используемого материала, а также от типа гидротехнического сооружения, где она будет вмонтирована.

У бетонных и металлических изделий диаметр, толщина стен намного больше, чем размеры пластиковых. На 1 конце располагается муфта. Она применяется, чтобы выполнять герметичное соединение 2 деталей. На второй части располагается кольцо, которое надежно защищает резьбу и предотвращает любые ее поломки.

Обсадные конструкции для скважин обладают следующими габаритами:

Длина: минимум 3, максимум 13 м, при этом классическим вариантом является 8 м.
Толщина стенок: минимум 0,5, максимум 1,6 см, но универсальным вариантом считается 1,2 см. Изделия бывают толстостенными и тонкостенными.
Диаметр внутренний: минимум 6,5, максимум 42,5 см.
Диаметр наружный: минимум 8, максимум 45 м.

Обсадную трубу применяют для укрепления стенок скважины.

Дополнительно для труб из металла пишется категория прочности.

Обсадные колонны, используемые в скважинах, должны выполнять следующие задачи:

Поддерживать целостность всей конструкции во время ее срока службы. Колонны должны быть прочными, устойчивыми к деформациям, сдвигам грунта, различным повреждениям.
Поддерживать полную герметичность, чтобы предотвращать попадание вод из грунта внутрь конструкции и не допускать проникновения грязи в источник.
Сдерживать питьевую воду из прослоек в обсадке.
Защищать конструкцию от повышенного грунтового давления.
Защищать насос и прочее оборудование внутри колоны от различной грязи.

Пластиковые трубы для скважин

С выходом в свет на рынок конструкций из пластика их начали активно эксплуатировать также в формате обсадки для скважин.

Качественные характеристики пластиковых изделий не могут достигать параметров металлических, тем не менее для них характерна хорошая переносимость нагрузок с равномерным обжатием, по этой причине обсадная труба из пластика снискала широкое употребление. В качестве положительного фактора рассматривают и более низкую стоимость этого вида продукции.

Материалами для производства пластиковых труб становятся:

ПНД (полиэтилен низкого давления),
поливинилхлорид;
полипропилен, находящий широкое употребление также в качестве внутренних и наружных трубопроводов.

Пластиковая обсадная труба нарезного типа, как правило, черного или синего цвета, изготавливается в пределах минимум 90 — максимум 225 мм в строгом соответствии с требованиями технологических условий. Гомологический ряд размеров для металлических изделий обычно отличается от этого показателя и по факту имеет следующие показатели: 90 мм- 110 мм — 113 мм — 117 мм — 125 мм — 140 мм — 165 мм — 195 мм — 225 мм. В связи с этим эксплуатация двух видов труб в одной обсадной колонне не представляется возможным.

Ширина стенок пластиковых конструкций 6,3 — 12 мм и они зависят от размера. Удобна форма выпуска обсадных материалов нарезного типа длиной 30−40 см, при этом вес каждой из них составляет ориентировочно 4 килограмма, а это облегчает их монтаж при бурении скважины своими руками на воду.

Достоинства пластиковых изделий в сравнении с металлическими

Главные выгодные отличия пластика по сопоставлению с металлом в оцениваемой области применения заключаются в таких моментах:

расценки на пластиковые трубы дают возможность понизить цену водозабора в несколько раз по используемым материалам,
характеристики веса пластиковых обсадок облегчают их перевозку и монтаж,
очень высокая степень непроницаемости резьбовых соединений,
продолжительный срок использования — на водопроводных магистралях срок их эксплуатации достигает примерно 50 лет,
за счет пластичности материала даже вставшая вода не ведёт к разрывам труб,
этот вид материала пассивен с химической точки зрения, а это даёт возможность применять в качестве антисептика водозаборов абсолютно любые реагенты,
пластик не подвержен коррозии и изменениям структуры,
внутренняя поверхность не подвергается влиянию осадков даже при существенной жесткости воды.

Назначение

При бурении скважин всегда делают обсадку из специальных труб, которая выполняет следующие функции:

Основное назначение обсадки — предохранение шахты от осыпания грунта и забивания скважинного канала.
Наличие колонны дает возможность подниматься водяному столбу вверх без впитывания в грунт, предотвращает загрязнение воды.
Благодаря герметичности соединения трубных участков, обсадка предохраняет скважинный источник от проникновения в его канал загрязненных поверхностных и грунтовых вод.
В ровный и жесткий ствол круглого сечения удобно погружать глубинный электронасос, всасывающий воду.
На верх колонны крепят оголовок или крышку, которые препятствуют проникновению в канал наружных атмосферных осадков и грязи, служат опорой для страховочного троса глубинного электронасоса.
При адаптерном подключении водопровода, обсадная труба является опорой для крепления адаптера, который врезают сбоку в ее стенку на глубине ниже точки промерзания.
Фильтр, размещенный внизу колонны, отсеивает крупные и мелкие частицы гравия, песка, известняка, глины, делая воду более пригодной для питья и хозяйственных нужд.

Рис. 2 Конструкции обсадных стальных труб по ГОСТ 632-80

Виды и характеристики

Назначение источника и состав грунта определяют тот вид обсадных конструкций, который экономически эффективен и обеспечивает надежную защиту пробуренного ствола на длительный срок. К таким изделиям относятся:

1 ) Асбоцементные, изготовленные из фибробетона. Применяются для обсадки с 1950-х годов. Их отличает дешевизна, надежность, стойкость к агрессивной среде и долговечность – срок эксплуатации составляет 60 лет. Но в связи с хрупкостью асбоцементного материала скважины устраиваются глубиной не более 100 метров, не позволяя вести монтаж и бурение в низких горизонтах.

Для повышения прочности стенки конструкции сделали толще, но дополнительный вес и размер увеличили затраты на монтажные работы.

При стыковке элементов не создается необходимая герметичность колонны, а недостаточная прочность материала не позволяет вести работы в нестабильных грунтах. Сомнения в чистоте воды, поступающей по трубам из асбоцемента, ограничивает их применение техническими нуждами.

2 ) Металлические – электросварные и цельнотянутые конструкции из стали, а также оцинкованный, эмалированный металлопрокат:

нержавеющие цельнотянутые трубы для скважины – самый надежный и долговечный вариант защиты выработки от давящего грунта и агрессивной среды. Отсутствие коррозии увеличивает срок их эксплуатации в сравнении с изделиями из других материалов. Высокая стоимость цельнотянутого изделия ставит под сомнение экономическую эффективность проекта для шахт глубиной до 150 метров. Применять нержавеющую сталь целесообразно для обустройства артезианских скважин, поднимающих воду из известнякового водоносного слоя с большой глубины, где стенки конструкции испытывают повышенное давление;
усиленная электросварная труба, с толщиной стенки 6 мм, дешевле нержавеющей, незначительно уступает по прочности, а внутренняя коррозия не ухудшает качество поступающей жидкости. Срок использования конструкции из шовных изделий, составляет не менее 50 лет и сопоставим с периодом эксплуатации высокодебитной скважины;
оцинкованный и эмалированный варианты, сделаны из тонкой стали для уменьшения стоимости. Но защита металла от коррозии с помощью эмали и цинка, оксид которого при длительном контакте с водой опасен для здоровья, ненадежна. При установке изделия в выработку появляются царапины и сколы, на которых, также как на резьбовых соединениях без защитного покрытия, выступает ржавчина, снижающаяся прочность и разрушающая колонну.

Размеры: толщина стенок от 6.2 до 12 мм, диаметры от 125 мм.

3 ) Пластиковые водоподъемные конструкции изготавливаются из полимеров трех видов:

ПНД-трубы для обустройства ствола шахты – полиэтилен низкого давления. Материал отличается плотной структурой, обладает химической устойчивостью, не разрушается при ударных нагрузках. Соединения составных частей герметичны. К недостаткам ПНД-изделия относится хрупкость материала при изгибе, что может привести к трещинам в процессе обсадки в пробуренную с отклонением от вертикали шахту;
НПВХ – изделия из непластифицированного поливинилхлорида. Устойчив к деформации, герметичное соединение элементов выдерживает до 5 тонн нагрузки. Плотность материала такова, что при обсадке шахты поливинилхлорид не всплывает;
МПП – полипропиленовое морозостойкое изделие. Плотность материала ниже, чем у конструкций из ПНД и НПВХ, обеспечивает меньший вес элементов, снижается нагрузка на соединения в составных частях. Монтировать изделия можно до -30 С.

Размеры: толщина стенок от 4.3 до 12 мм, диаметры от 90 до 400 мм.

Достоинством пластиковых обсадных конструкций является низкая цена, стойкость к коррозии и агрессивным средам, небольшой вес, герметичность соединений собранной колонны и ориентировочный 50-летний срок эксплуатации.

Питьевая вода, проходящая по ПВХ-трубам, не меняет своих свойств и безопасна для человека.

Отрицательным моментом полимера является низкая механическая прочность, не позволяющая ее использовать в качестве обсадки в плотных породах на глубине более 50 метров.

Чаще водоподъемные пластиковые трубы применяются в качестве колонны, находясь внутри стального каркаса.

4 ) Металлопластиковые – усиленные электросварные изделия с полимерным покрытием. По своим характеристикам не уступает цельнотянутой, но по стоимости дешевле.

При изготовлении они защищаются двуслойным покрытием из слоя адгезива и полиэтилена низкого давления. Сохраняя прочностные свойства, за счет полимерного покрытия в пять раз продлевает срок эксплуатации металлопроката, исключая вероятность наружного повреждения конструкции коррозией.

Для нефтегазовой промышленности

Основной областью использования обсадных труб является нефтегазовая промышленность. Для нефтяных или газовых скважин обычно используются металлические обсадные трубы большого диаметра (в качестве материала обычно используются прочные разновидности стали). Такой выбор обуславливается тем, что пластик показывает достаточно плохие показатели относительно прочности при работе на больших глубинах.

Обсадные газонефтяные трубы обычно длиной от 10 до 15 метров. Для соединения друг с другом используется специальные детали с резьбой — это позволяет получить прочные конструкции с высокой степенью герметизации, что позволяет избежать появления протечек в случае износа. На большой глубине при давлении более 30 МПа каждый элемент должен оснащаться резиновым уплотнителем.

Обратите внимание, что согласно ГОСТ трубы различного диаметра должны иметь определенную толщину стенок, чтобы обеспечить надежную и безопасную эксплуатацию в скважине (существует вероятность повреждения отдельных элементов под действием избыточного давления, которое образуется в скважине естественным путем). Таблица соответствия толщины стенок и диаметра:

Таблица соответствия толщины стенок и диаметра:

Диаметр в сантиметрах	Толщина стенок в сантиметрах
42,5	от 1 до 1,5
32,5	от 0,9 до 1,3
19,5	от 0,8 до 1,2
12,5	от 0,6 до 1,1

Как выбирать подходящий диаметр трубы

От правильно выбранного диаметра напрямую зависит производительность скважины на участке. Чем он больше, тем больше воды даст и скважина. Чтобы снизить расходы, которые понадобятся, чтобы приобрести трубы обсадные для скважин и собственно на работы по бурению, следует заранее рассчитать тот наименьший диаметр, который способен удовлетворить потребность в воде. Какие расчеты следует произвести?

Определение пикового расхода воды

Определяют пиковый расход воды, требуемый для дачи или загородного дома. Расход для крана, открытого полностью – примерно 0,7 куб.м/час.

Допустим, воду одновременно расходуют:

машина стиральная;
кухня;
санузел;
также производится полив участка.

То есть пик потребления воды в доме составит около 2,5-3 куб.м/час. Коттеджи или дома в два этажа потребуют уже 4-8 куб.м/час.

Расчет диаметра обсадной трубы

Параметры обсадных труб в зависимости от места забора воды

Труба для скважин обсадная рассчитывается в диаметре в зависимости от используемого погружного насоса. Для дачи, где примерный водорасход составит до 3 куб.м/час, прекрасно подойдет насос диаметром 75 мм. При расходе 8 куб.м/час насос должен быть 102 мм.

Если в данной местности водоносный горизонт обладает повышенным статическим и динамическим уровнем воды, то насос в обсадной трубе должен просто висеть.

Диаметр трубы для насоса 75 мм выбирать надо так: 75 мм ( диаметр насоса) + 4 мм (зазор между насосом и трубой) + 8 мм (толщина стен трубы). Получается 87 мм. Трубы обсадные для скважины имеют стандартные размеры.

К цифре 87 наиболее близки:

89 мм;
108 мм;
114 мм.

Принимая за основу такие размеры, под выбранный диаметр бурят скважину – этот вариант и считается самым экономичным.

Для насоса 102 мм расчет производится так же (102 + 4 + 8 = 114 мм). Подходящий диаметр трубы – 114 мм, но желательно выбирать все-таки с запасом – примерно 127-133 мм.

По водонапорным горизонтам и их статистическим уровням информацию лучше запросить в организациях, которые осуществляют бурение скважин.

Технология проведения бурильных работ

Буровая установка своими руками устанавливается только на подготовленную к работе площадку. Монтаж самодельного аппарата происходит в небольшую яму – шурф. Он должен иметь глубину 2 м и габариты – 5х1,5 м. Это позволит предупредить обвал сыпучего грунта, который обычно находится на самой поверхности. Стенки шурфа укрепляют дощатыми щитами.

Только на подготовленную площадку производят установку вышки, работающей по принципу УКБ. При этом тщательно проверяют вертикальность монтажа основных конструктивных элементов. Малейшее искривление траектории движения забивного снаряда приведет к невозможности установки обсадной трубы и дальнейшей эксплуатации созданного сооружения.

Разрушение почвы начинают при помощи самодельного стакана из обрезка трубы. Ударной штангой его резко опускают на поверхность с высоты 1,5 м. При помощи троса с лебедкой стакан извлекают наружу и повторяют процесс сначала. При необходимости забивной снаряд меняют на желонку или долото, осуществляют увлажнение почвы или досыпают немного сухой породы.

Видео: Канатно-ударное бурение

Подборка вопросов

Михаил, Липецк — Какие диски для резки металла использовать?
Иван, Москва — Какой ГОСТ металлопроката листовой стали?
Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
Валерий, Москва — Как выковать нож из подшипника своими руками?
Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

Соединение

Сборку в колонну обсадных труб обеспечивают три способа: резьбовой, сварной и с помощью муфты. Основные требования к соединению – герметичность и прочность, обеспечивающие качественную работу трубопровода при подъеме воды из источника. Надежность крепления отражается в характеристике:

резьбовая сборка самая дорогостоящая, но отличается безупречной герметичностью и быстрым монтажом. Опущенная в выработку конструкция не допускает просадки между составными частями, соединения выдерживают давление грунта. Сечение трубы при резьбовом варианте сборки не изменится, что позволяет сохранить плановые затраты на бурение и использовать насос в соответствии с выбранным диаметром обсадного изделия;
сварное соединение выполняется при поэлементном погружении конструкции в шахту, и качество сварного шва зависит от квалификации сварщика. Термическая обработка металла снижает устойчивость к коррозии, и требуется дополнительная защита шва, возникает деформация собранной обсадки. Некачественная сварка повлияет на герметичность крепления, что приведет к попаданию сточной воды. Стоимость изделий без резьбы дешевле, но сварочное соединение удорожает монтажные работы;
сборка с помощью муфты применяется для асбоцементных конструкций в связи с их хрупкостью. Надежность стыков при такой сборке снижается. Муфта увеличивает диаметр трубы, что приводит к дополнительным расходам при бурении шахты и не гарантирует герметичность соединения.

Сборка элементов в виде раструба применяется редко по причине отсутствия необходимой герметичности и возможной просадки между составными частями. Единичное использование такого метода возможно для подъема технической воды с небольшой глубины.
