Разъем HDMI распиновка на русском
HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое.
HDMI пришел на замену аналоговых интерфейсов скарт и rca, основное отличие HDMI и DVI в размерах, а также первый поддерживает передачу многоканальных цифровых аудиосигналов. HDMI распиновка приведена ниже.

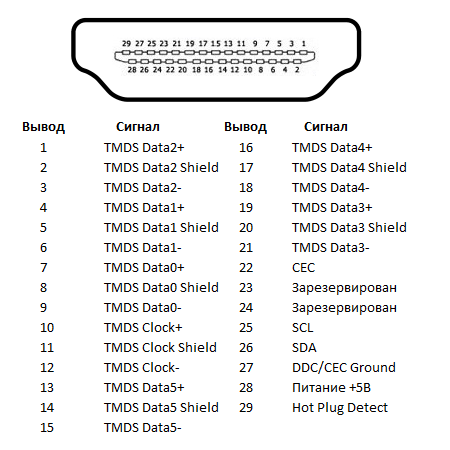

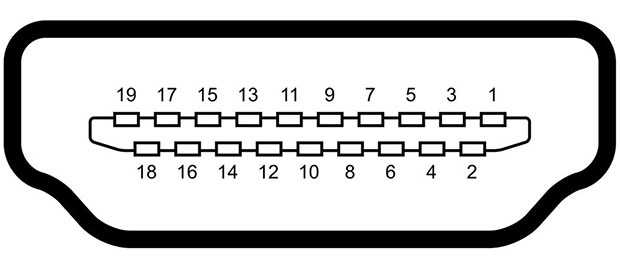

| Вывод | Название | Описание |
|---|---|---|
| 1 | TMDS Data2+ | Видеосигнал TMDS Data2+ (пара 2) |
| 2 | TMDS Data2 SHIELD | Экран видеосигнала TMDS Data2 |
| 3 | TMDS Data2- | Видеосигнал TMDS Data2- (пара 2) |
| 4 | TMDS Data1+ | Видеосигнал TMDS Data1+ (пара 1) |
| 5 | TMDS Data1 SHIELD | Экран видеосигналах TMDS Data1 |
| 6 | TMDS Data1- | Видеосигнал TMDS Data1- (пара 1) |
| 7 | TMDS Data0+ | Видеосигнал TMDS Data0+ (пара 0) |
| 8 | TMDS Data0 SHIELD | Экран видеосигнала TMDS Data0 |
| 9 | TMDS Data0- | Видеосигнал TMDS Data0- (пара 0) |
| 10 | TMDS Clock+ | Тактовая частота видеосигнала TMDS+ |
| 11 | TMDS Clock SHIELD | Экран тактовой частоты видеосигнала TMDS |
| 12 | TMDS Clock- | Тактовая частота видеосигнала TMDS- |
| 13 | CEC | Сигнал СЕС |
| 14 | Recerved | Зарезервирован (в кабеле, но не подключен к устройству) |
| 15 | SCL | Сигнал SCL |
| 16 | SDA | Сигнал SDA |
| 17 | DDC/CEC GND | Земля для DDC и CEC |
| 18 | +5V PowerR | Питание +5 В |
| 19 | Hot Plug Detect | Датчик «горячего подключения» |
Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение.

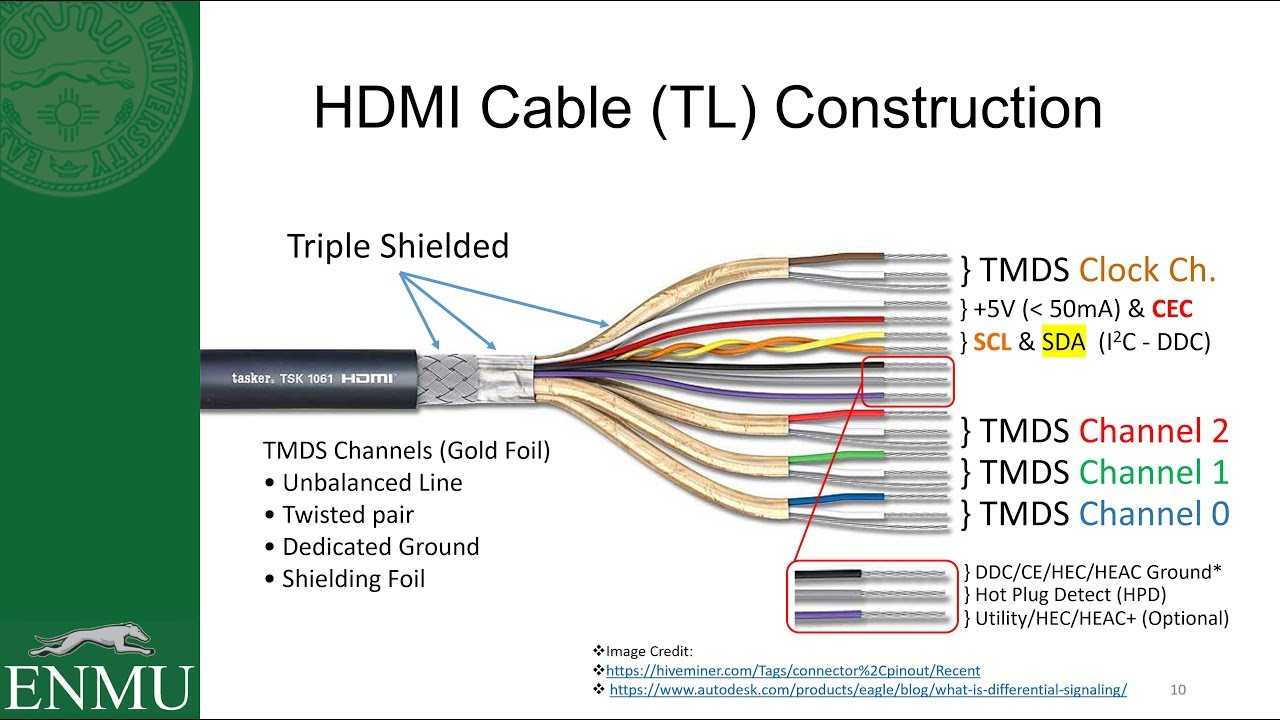

Распиновка HDMI кабеля по цветам

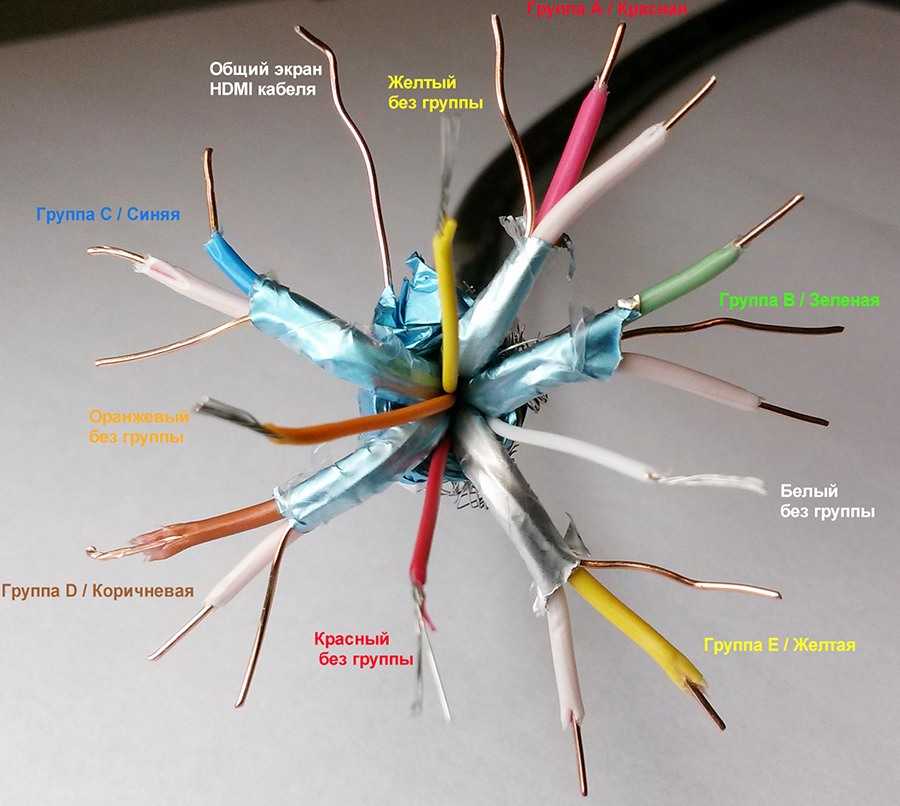

HDMI кабель разбит на 5 групп по 3 жилы. И еще 4 жилы идут отдельно. Разъем обеспечивает коммутацию четырех групп экранированных симметричных цепей для передачи цифровых видеосигналов (экран из алюминиевой фольги), отдельных проводов служебных данных и питания.
| Номер контакта | Назначение | Цвет провода | Примечание |
|---|---|---|---|
| 1 | Видеосигнал 2+ | Белый | Красная группа |
| 2 | Видеосигнал 2 экран | Экран | |
| 3 | Видеосигнал 2- | Красный | |
| 4 | Видеосигнал 1+ | Белый | Зеленая группа |
| 5 | Видеосигнал 1 экран | Экран | |
| 6 | Видеосигнал 1- | Зеленый | |
| 7 | Видеосигнал 0+ | Белый | Синяя группа |
| 8 | Видеосигнал 0 экран | Экран | |
| 9 | Видеосигнал 0- | Синий | |
| 10 | Такт + | Белый | |
| 11 | Такт экран | Экран | |
| 12 | Такт — | Коричневый | |
| 13 | Служебный сигнал CEC | Белый | |
| 14 | Утилита | Белый | Желтая группа |
| 15 | Сигнал SCL асимметричной шины | Оранжевый | |
| 16 | Сигнал SDA асимметричной шины | Желтый | |
| 17 | Земля | Экран | Желтая группа |
| 18 | Питание +5 В | Красный | |
| 19 | Детектор подключения | Желтый | Желтая группа |
Единой цветовой маркировки жил не существует и у каждого производителя кабеля может быть своя маркировка. В тестовом экземпляре HDMI кабеля использовалась именно такая.
Распиновка HDMI кабеля на звук
Звук в современных телевизорах или приставках иногда только через HDMI выходит (без обычных выходов аудио или как на наушники, то есть нет старого аудио выхода). Поэтому приходится думать как «извлечь» звуковой сигнал из ейчдимиай гнезда.
Для этого можно купить на Али специальный аудиоадаптер (600 руб.) в виде маленькой коробочки, что извлекает звук из сигнала идущего по HDMI и выводит его в аналоговом виде на два разъема RCA тюльпан или в цифровом на оптический SPDIF.
Типы переходников
Адаптер выбирают в зависимости от наличия определённых разъёмов. Если на мониторе или видеокарте есть только VGA интерфейс, одна часть переходника должна включать соответствующий выход. Для подключения понадобится провод с двумя входами: один в монитор или графическую карту, второй в конвертер. Рядом с VGA встраивают красный и белый выход RCA, использующийся при подключении к телевизору.
Противоположная сторона переходника должна содержать цифровой интерфейс. Если в подключаемом устройстве есть только HDMI или DVI-D, требуется соответствующий конвертер. В некоторых случаях требуется соединить VGA с HDMI посредством DVI-D конвертера, поскольку нужного нет. В подобной ситуации понадобится неактивный переходник HDMI VGA.
Переходник HDMI – VGA
Наиболее простое устройство, модель HD1161
, позволяющее вывести изображение на монитор. Представляет собой провод с HDMI выходом, при этом VGA бывает как выходом, так и входом. Не выводит звук, но отличается низкой стоимостью.Обладает длиной 15-20 см , которую увеличивают проводом 2 HDMI необходимой длины.

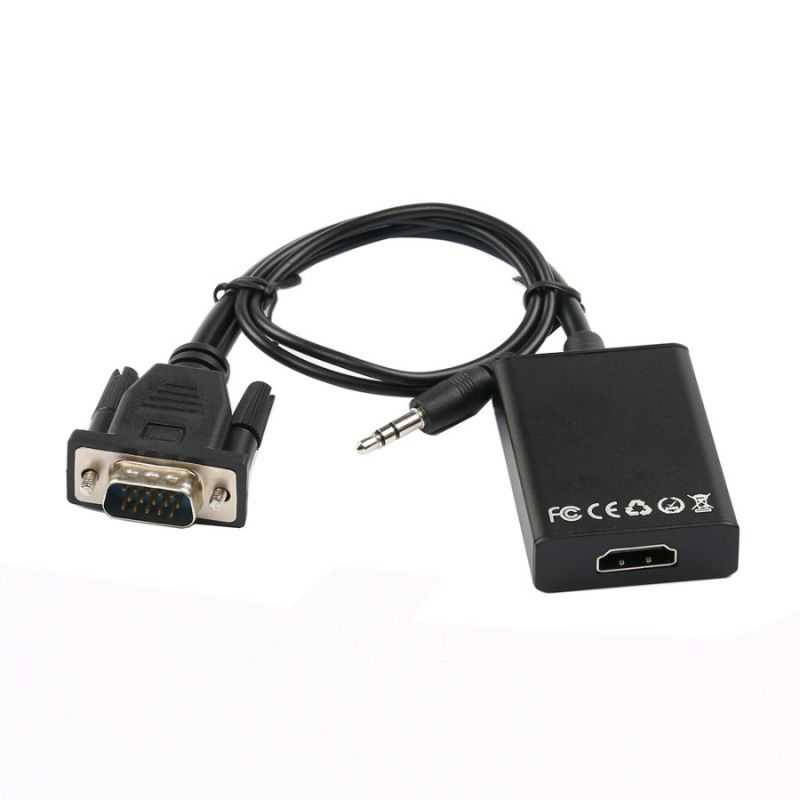

Переходник HDMI – VGA с jack 3,5
Модель HD1160
. Аналогичен простому переходнику, но также обеспечивает звук при помощи jack 3,5. Имеет четыре кабеля: HDMI для соединения с источником – графической картой, VGA для подключения монитора, jack для передачи аудио и USB для зарядки. Последний подключается в доступный слот видеокарты, если это возможно, в противном случае – в любой свободный вход. Если графическая карта имеет высокую мощность, допускается питание через HDMI.
В конвертере три входа – мама, а USB – папа. Для увеличения длины используется кабель 2 HDMI. Устройство поддерживает разрешение FullHD с частотой обновления экрана до 60 Гц.
Переходник HDMI – VGA с jack 3,5 с питанием от сети
Модель HD1109
является полноценным конвертером с питанием от сети. Передача аудио производится через jack 3.5, если подключены наушники или динамики. Поддерживает сигнал HDCP и идеально подходит для подсоединения проекторов и игровых приставок.
Переходник HDMI – VGA с YPbPr
Это универсальный переходник, модель HD1132
, с двумя выходами. Конвертер преобразует цифровой сигнал, полученный с HDMI, в аналоговый. Передача изображения осуществляется через VGA или YPbPr.
Разъём VGA – папа, который соединяют с конечным устройством, например, монитором или телевизором. YPbPr – тюльпан с тремя выходами. Напоминает RCA, но провода окрашены в зелёный, красный и синий цвет, что соответствует цветовой модели RGB.
Конвертер обладает небольшой длиной 5-6 см, для увеличения которой требуется кабель HDMI. Длина также увеличивается при помощи VGA кабеля. Если разъём VGA монитора занят или отсутствует, но есть вход для YPbPr, подключают переходник на последний. Он идёт в комплекте и представляет собой провод со входом VGA и выходом YPbPr.
Звук выводится по HDMI в jack, встроенный в конвертер. В комплект добавляется переходник для аудио: jack в оптический разъём. Это позволяет преобразовать звук для соответствия современным стандартам аудио.
Конвертер поддерживает разрешение Full HD с частотой обновления экрана 60 Гц. Имеет встроенный HDCP, защищающий сигнал от помех. Питается от мощного источника по HDMI или через встроенный USB. Так же идеально подходит для подсоединения проекторов и игровых приставок.
Переходник HDMI – VGA с YPbPr + S/PDIF + RCA
Это преобразователь, модель HD1181
, питается от электрической сети. Содержит четыре выхода. Поддерживает в рабочем состоянии один из двух одновременно подключённых источников – по VGA и YPbPr. Для переключения между последними предусмотрена клавиша на главной панели устройства.
Звук передаётся через оптический кабель или по RCA. Выход S/PDIF позволяет подключить устройство к интерфейсу RCA с одним входом и передавать видео и аудиосигнал.
Допустимое разрешение – 1920×1080 VGA или 1080p YPbPr. Допустимая частота обновления экрана – 50 или 60 Гц соответственно. Конвертер используется как переходник или сплиттер аналогового сигнала.
В чем заключается идея?
Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.
Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.
Адаптер VGA-HDMI. Схема сборки
В этой статье предложено ознакомиться с таким понятием, как разъём VGA-HDMI. Если быть более точным, то это адаптер VGA-HDMI. Предлагается рассмотреть структурную, функциональную и принципиальную схему разъёма (адаптера) VGA-HDMI, а также узнать принцип её действия. После этого каждый для себя сможет сделать вывод о самостоятельной сборке переходника VGA-HDMI. Потребительский рынок на ура принял технологию соединения HDMI в телевизорах, проекторах и других устройствах. И это сделало мультимедийный интерфейс высокого разрешения всемирно признанным и в скором времени обязательным к применению во всех мультимедийных гаджетах. Уже популярный в сфере домашних развлечений, интерфейс HDMI становится всё более распространённым в мобильных устройствах и автомобильных информационно-развлекательных системах. Однако, в некоторых промышленных областях переход от аналогового видео к цифровому занимает больше времени, чем на потребительском рынке, и многие устройства ещё и не в курсе нового цифрового подхода передачи видео, аудио и данных одновременно по одному каналу.
Эти устройства по-прежнему используют аналоговый сигнал, предполагая при этом лишь передачу видео, что, возможно, обусловлено специфическими требованиями конкретного рынка или приложения.
Например, некоторые клиенты всё ещё предпочитают использовать кабели VGA для проекторов, в то время как другие используют в качестве хаба-преобразователя аудио/видео ресивер (AVR) или медиа-приставку VGA-HDMI, подключаясь к телевизору лишь одним кабелем HDMI вместо непривлекательного жгута кабелей, как показано на рисунке:
Для новых последователей HDMI может показаться относительно сложно реализуемым стандартом, требующим утверждения драйвера, проверок взаимодействия и тестирования соответствия, чтобы гарантировать надлежащее поведение одного устройства в связке с различными другими. Поначалу это немного шокирует, но так часто бывает с новыми технологиями.
Именно поэтому и возникает периодически необходимость подключить в одну упряжь устройства разного поколения, а значит, связать (или сделать разъем) VGA с HDMI (и наоборот) даже в домашних условиях.
Тем не менее, современные достижения элементной базы делают эту проблему всё менее и менее значимой, причём улучшения есть и в аналоговой и в цифровой областях; они включают в себя блоки высокой производительности для выравнивания низкоуровневых дифференциальных сигналов, более сложные алгоритмы программного обеспечения и коррекции ошибок.
В то время как HDMI фактически стал общепризнанным интерфейсом для HD видео, на ноутбуках и на стареньких системниках наиболее распространенным интерфейсом по-прежнему остаётся VGA. Ниже будет показано, как объединить эти видео технологии.
Ключевым моментом для адаптеров VGA-HDMI является гарантирование того, что источник видео передаёт сигнал, соответствующий правильному видео стандарту. Это делается путём предоставления источнику видео соответствующего контента EDID, т.е. расширенных данных идентификации дисплея.
После их получения надлежащий видео стандарт может быть преобразован в конечный HDMI стандарт. Другими словами, имея все данные о получателе видеосигнала, можно получить полноценный HDMI-поток путём преобразования аналогового видео с VGA в цифровое с добавленными идентификационными данными.
Функциональная схема адаптера VGA-HDMI таким образом будет иметь следующий вид:
Отсутствующий аудиосигнал можно передать на, скажем, телевизор, по отдельному аналоговому или цифровому тракту, ибо в VGA наличествует только видео.

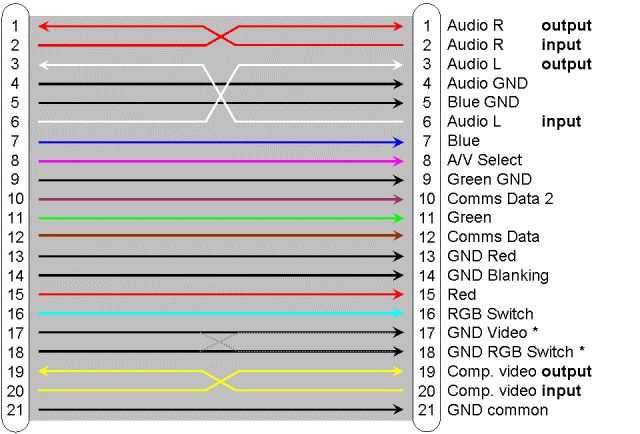

Распространение нового формата
Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:
видеомагнитофонов;
телевизоров;
DVD -плееров;
цифровых ТВ-приставок;
специальной видеомонтажной аппаратуры и многого другого.
Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.
7-контактный разъем
Нестандартные 7-контактные разъемы mini-DIN (называемые «7P») используются в некоторых компьютерных устройствах (ПК и Mac). 7-контактный разъем совместим со штырем стандартным 4-контактным разъемом S-Video. Три дополнительных сокета могут использоваться для подачи композитного (CVBS) и видеосигналов RGB или YPbPr. Использование распайки кабеля S-Video различается у производителей. В некоторых реализациях оставшийся контакт должен быть заземлен, чтобы включить составной выход или отключить выход S-Video. Некоторые ноутбуки Dell имеют цифровой аудиовыход в 7-контактном гнезде.
Что собой представляет VGA RCA переходник
Как уже говорилось в начале статьи, VGA – это интерфейс, цель которого – передача видеоданных. Данные переносятся по кабелю в виде колебания напряжения, где каждому уровню соответствует своя яркость пятна ЭЛТ или свечения ЖК дисплея. Аналогичный метод использует и RCA. Разница состоит только во внешнем виде разъемов, поэтому изготовление переходника не требует больших усилий. Совсем другая картина происходит с цифровыми интерфейсами, такими, как HDMI. Принципиально разные методы передачи и распознавания данных делают невозможным простое соединение двух штекеров одним кабелем. Для того чтобы переходник с HDMI на VGA работал, требуется полноценный конвертер со специализированной платой. А вот переходник с VGA на тюльпан не требует таких сложностей. Все, что нужно – это правильная распайка, и в итоге все заработает.
Подключение аудио – это отдельная история. VGA не поддерживает передачу звука. Если цель переходника – использовать ТВ в качестве монитора, это не будет проблемой. Если же звук нужен при любом раскладе, то можно сделать отдельный вывод в подходящий разъем.

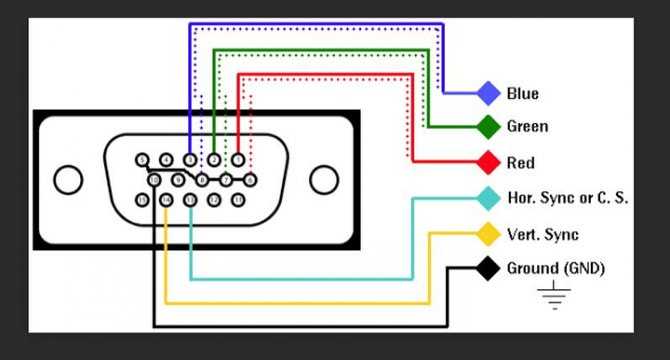

Распиновка
Прежде чем приступить к сборке переходника, нужно внимательно отнестись к тому, какой штырь за что отвечает. Чтобы не запутаться, сначала разберемся с распиновкой стандартного разъема VGA. Разъем и гнездо содержат 15 контактов, которые отвечают за цвета RGB и другие параметры.
Как видим, каждый штырь имеет четко зафиксированное предназначение. Однако далеко не каждый из них понадобится для переходника. У интерфейса RCA в общей сложности 6 контактов. Следовательно, именно столько понадобится задействовать, чтобы сделать VGA RCA переходник своими руками. Ниже будет представлена распиновка VGA конкретно для пайки адаптера под тюльпан.
Разобравшись, что к чему припаивать, можно начинать сборку. Следует позаботиться о надежности распайки. Как и любой другой провод, собранный переходник будет подвергаться усилию на изгиб в районе крепления кабеля. Надежная пайка может существенно продлить срок службы самодельного адаптера.
Проверка
После окончания пайки переходник, конечно же, не готов на 100%, однако все данные должны передаваться правильно. Поэтому проверку рекомендуется провести на этом этапе. В таком случае, если что-то пойдет не так, исправление ошибок потребует меньших усилий.
Первый этап проверки – визуальный. Убедитесь, что все провода припаяны к соответствующему контакту VGA и никакой ошибки нет. После этого можно соединить получившимся кабелем устройства и проверить, как все работает. Если при пайке не было допущено ошибок, изображение будет радовать глаз, как при использовании стандартного кабеля.
Распиновка
Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:
1 — R-Y (Pr). 2 — Y. 3 — B-Y (Pb). 4 — Ground — Brown. 5 — Ground — Wht\Brown. 6 — Ground R-Y (Pr) — Wht\Red. 7 — Ground Y — Wht\Green. 8 — Ground B-Y (Pb) — Wht\Blue. 9 — Не нужен. 10 — Ground. 11 — Не нужен. 12 — DDC DAT. 13 — Horizontal Synchronization. 14 — Vertical Synchronization. 15 — DDC Clock.
На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.
Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.
Что делать, если отсутствует вход HDMI?
Почти все старые телевизоры имеют интерфейс RCA (в народ. Тюльпаны). Можно попробовать пойти в обход, но «с костылями». Понадобится переходник HDMI на тюльпаны.
Пытаться припаять RCA к кабелю HDMI бессмысленно. Первый — интерфейс аналоговый, а второй — цифровой. Для передачи информации между ними понадобится активный преобразователь сигнала, который приктутет.
В магазинах продается 2 типа переходников:
1 HDMI2AV и его аналоги. В этой коробочке есть необходимые порты. Внутри размещенная микросхема, преобразующая один сигнал в другой, при этом даже присутствуетрыньствуетерынерунерунеруног Работает в обе стороны, можно старую консоль подключить к новому телевизору.
2 Проводные переходники. Выглядят, как самый обычный провод, где на одном конце штекеры RCA, а с другой разъем HDMI. Работают «из рук вон плохо», так как для преобразования используется маленькая микросхема поруд комма. Никакого теплоотвода или выравнивания пульсаций здесь не предусмотрено. К тому же здесь отсутствует дополнительное питание.
предпочтительнее брать HDMI2AV. Вследствие сглаживания пульсаций и напряжения, сигнал получается ровным и без помех. Кроме этого, у него есть ряд побочных достоинств:
- Надежность. Коробка крепкая, не скрипит, может устанавливаться за телевизор.
- Региональность. На корпусе можно выбрать регион PAL и NTSC, если вы хотите подключить к новому телевизору старую прику.
- Минимум помех при передаче информации.
- Подключение к любым аналоговым интерфейсам. Через дополнительные переходники можно вывести видео на другие порты: VGA, SCART и так далее

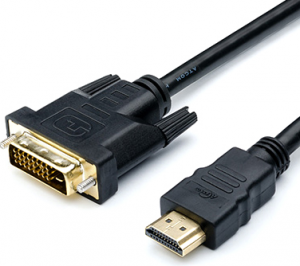

- Выводить видео можно не только с HDMI, но и с DVI. По сути, это один и тот же интерфейс — отличается только распиновка кабеля HDMI. Но если купить вот такой провод — проблемы улетучиваются.
Основные симптомы неисправности
Прежде чем разрезать, а после спаять, не лишним будет убедиться в том, что проблема именно в кабеле. Признаки неисправности HDMI могут быть разные.
Среди наиболее распространенных:
- телевизор сообщает «Нет сигнала»;
- отсутствует четкость изображения, по экрану «идет снег», гамма смещена в сторону одного из основных цветов;
- вместо изображения на экране мозаика из цветных прямоугольников и полос;
- отсутствует звук.
Все вышеперечисленное может свидетельствовать о проблеме со шнуром, но вовсе не обязательно. До того, как браться за инструмент, намереваясь спаять HDMI, надо убедиться в отсутствии других, как правило, элементарных неисправностей.
Причиной проблемы может стать разъем HDMI. Для начала надо его пошевелить, несколько раз вынуть и вставить обратно. Разъем, который в телевизоре также стоит осмотреть. Он редко выходит из строя, но все возможно. Не помешает лишний раз убедиться в том, что его не вывернули, стараясь вытянуть кабель, что он не забит грязью, или, что случается в семьях с детьми, пластилином.
Также не помешает временно сменить способ подачи сигнала. Отключить HDMI и подключить, к примеру, RCA. В крайнем случае, можно спаять тестовый кабель, используя подходящий коаксиальный кабель и разъемы «тюльпан» (хотя, чтобы припаять тюльпан к такому проводу, тоже потребуется время). Если изображение появилось, все понятно – причина в проводе, если же нет, проблема в телевизоре или в источнике видео.
Что из себя представляет HDMI-сплиттер
HDMI-сплиттер, он же разветвитель сигнала, представляет собой электронное устройство в компактном корпусе. Оно принимает сигнал от устройства-источника и перенаправляет одновременно на несколько других устройств. Отправляемые данные дублируются на экране, будь то телевизор, проектор или любое иное устройство. Сигнал усиливается, проходя через разветвитель, что позволяет передавать изображение в хорошем качестве на более длинные дистанции.
Если же нужно расширить экраны, то можно воспользоваться встроенными средствами Windows. Для этого нужно нажать комбинацию клавиш «Win+P» и в открывшемся окошке выбрать режим «Расширить». Такой способ актуален при подключении устройств к портам компьютера или использовании мультидисплейного адаптера.
Зачастую можно спутать HDMI-сплиттер и HDMI-свитч, но они имеют серьезные различия в реализации подключения. HDMI-свитч предназначен для подключения нескольких устройств в один входной разъем HDMI. К примеру, к телевизору нужно подключить приставку, консоль и компьютер, а у телевизора имеется только один вход HDMI. Свитч позволяет нам избавиться от постоянного подсоединения/отсоединения проводов, а выбор источника происходит с помощью кнопок на корпусе или на пульте дистанционного управления.
Для обычного пользователя подключение сплиттера не вызовет проблем. В подавляющем большинстве случаев понадобится лишь подключить шнуры HDMI следующим путем: от источника — к разветвителю, от разветвителя — к нескольким устройствам. Затем остается лишь подключить сетевой адаптер. После этих манипуляций «картинка» уже будет передаваться, никаких дополнительных настроек не потребуется.
Необходимое оборудование
Из оборудования вам потребуется только антенна и сам приемник. Но, если телик итак поддерживает Smart TV, то ресивер не нужен. При выборе антенны могут возникнуть вопросы, ниже рассмотрим нюансы и особенности оборудования.
Почему не работает ОККО на телевизоре: причины, что делать?
Какую выбрать антенну
В первую очередь следует узнать расстояние до ближайшей телевизионной вышки. Если ретранслятор расположен не далеко, то подойдет и простая антенна.
Таким образом можно представить следующую классификацию:
- Комнатные антенны. Хорошие показатели при приеме сигнала, если ретранслятор расположен поблизости – в городе или вблизи с домом. Расстояние до вышки не должно превышать 15 километров.
- Наружные. В случае, когда вышка находится на отдаленных расстояниях, то выбирайте устройство, работающее в дециметровом диапазоне. То есть, оно должно улавливать частоты от 470 до 860 МГц.
Хотите настроить цифровое ТВ в загородном доме, где вышка расположена на большом расстоянии? Выбирайте антенну вместе с усилителем.
Наружная антенна
При выборе наружной антенны учтите рекомендации:
- Выбирайте прибор без усилителя. Для наружных антенн не обязательно подобное оборудование.
- Предпочтение отдавайте направленным типам антенн.
- Если вы планируете настроить цифровое ТВ в дачном доме, где наблюдаются довольно сложные условия для приема сигнала, то приобретайте широкоугольные антенны.
- В более сложных условиях выбирайте с предусилителем.
Комнатная антенна
Многие модели комнатных антенн поставляются сразу с усилителем в комплекте. Это связано с тем, что представленные устройства не отличаются высокими показателями усиления.
Выбор ресивера
На рынке цифрового оборудования вы найдете множество ресиверов. Главное отличие заключается в функционале, от чего и зависит стоимость приставки.
Если у Вас остались вопросы или есть жалобы — сообщите нам
Давать определенные рекомендации по выбору приставки не имеет смысла. Выбирайте устройство по своим предпочтениям, учитывая и финансовую составляющую. Но, не стоит приобретать слишком дешевый ресивер.
Маркировки HDMI кабелей
Во избежание недоразумений при покупке, публикуем типы маркировок HDMI кабелей
- V 1.3 (a, b) кабель для мониторов Full HD и ниже. Передача звука невозможна
- V 1.4 (a, b) кабель для телевизоров FullHD и мониторов средней ценовой категории с передачей звука. Есть версии с передачей интернета.
- V 2.0 Новый стандарт. КАк правило, в комплектах только к очень дорогим телевизорам и мониторам.
Если Вы обладатель качественной видеоаппаратуры, монитора, лучше всего будет отдать предпочтение при покупке кабелю маркировки V2.0 потому, что:
Пропускная способность канала V2.0 до 18 Гбит/сек против 15 Гбит/сек у 1.4b версии.
Доступна поддержка разрешения /60, (2160p) (стандарт Full 4K с разрешением 4096х2160)
Качественно новый уровень звучания (32 аудиоканала вместо 8 в 1.4 версии, поддержка стандарта кодирования HE-AAC — профиль аудио MP4, частота дискретизации звука в несжатом аудио увеличена до 1536 кГц, многопотоковость аудио вплоть до 4-х пользователей).
Возможность транспортировки сдвоенного видеопотока для одновременного просмотра на одном дисплее двух разных клипов.
Поддержка широкоугольного соотношения сторон кинотеатрального типа 21: 9.
Динамическая синхронизация аудио и видеопотоков
Важно для синхронизации озвучки с изображением в фильме
Вторая система маркировки HDMI
HDMI STANDARD – спецификация 2.0 для передачи видео в FULL HD разрешении и высококачественных цифровых аудиосигналов.
Кабель с функцией приема-передачи данных через интернет. Маркировано буквами HEC.
Предназначен для использования в автомобильных видеосистемах, отличается хорошим экранированием от помех бортовой электроники и двойной изоляцией для работы в условиях перепада температур и влажности.
Стандарт 2.0 с дополнительным экраном и увеличенным сечением проводников для устойчивой передачи данных.
HDMI кабели выпускают длиной от 50 см. до 25 метров. При использовании HDMI-репитеров (усилителей с независимым питанием) расстояние можно увеличить до 50 метров
принципиальные электросхемы, подключение устройств и распиновка разъёмов
Что делать, если отсутствует вход HDMI?
Почти все старые телевизоры имеют интерфейс RCA (в народ. тюльпаны). Можно попробовать пойти в обход, но «с костылями». Понадобится переходник HDMI на тюльпаны.
Пытаться припаять RCA к кабелю HDMI бессмысленно. Первый – интерфейс аналоговый, а второй – цифровой. Для передачи информации между ними понадобится активный преобразователь сигнала, который придется купить.
В магазинах продается 2 типа переходников:
1 HDMI2AV и его аналоги. В этой коробочке есть необходимые порты. Внутри расположена микросхема, преобразующая один сигнал в другой, при этом даже присутствует выбор между региональностью. Работает в обе стороны, можно старую консоль подключить к новому телевизору.
2 Проводные переходники. Выглядят, как самый обычный провод, где на одном конце штекеры RCA, а с другой HDMI разъем. Работают «из рук вон плохо», так как для преобразования используется маленькая микросхема под корпусом ХДМИ. Никакого теплоотвода или выравнивания пульсаций здесь не предусмотрено. К тому же здесь отсутствует дополнительное питание, а без него невозможна качественная передача информации.
Предпочтительнее брать HDMI2AV. Вследствие сглаживание пульсаций и напряжения, сигнал получается ровным и без помех. Кроме этого, у него есть ряд побочных достоинств:
- Надежность. Коробка крепкая, не скрипит, может устанавливаться за телевизор.
- Региональность. На корпусе можно выбрать регион PAL и NTSC, если вы хотите подключить к новому телевизору старую приставку.
- Минимум помех при передаче информации.
- Подключение к любым аналоговым интерфейсам. Через дополнительные переходники можно вывести видео на другие порты: VGA, SCART и т.д.
- Выводить видео можно не только с HDMI, но и с DVI. По сути, это один и тот же интерфейс – отличается только распиновка HDMI кабеля. Но если купить вот такой провод – проблемы улетучиваются.
История
В 2002 году крупные производители бытовой электроники, включая Hitachi, Philips, Sony, Toshiba и других, предложили новый интерфейс High-Definition Multimedia Interface (HDMI). Он стал первым полностью цифровым интерфейсом для передачи несжатых потоков аудио и видео, при этом он обратно совместим с DVI, который передаёт цифровой поток видео.
Интерфейс HDMI постоянно развивался. Сегодня насчитывается уже несколько версий с разными номерами. Первая версия HDMI 1.0 появилась ещё в 2002 году. Самая последняя HDMI 1.3 была утверждена в июне 2006. Каждая версия использует одни и те же аппаратные спецификации и кабель, но отличается увеличенной пропускной способностью и типами информации, которые можно передавать через HDMI. Например, HDMI 1.0 поддерживает максимальную скорость 4,9 Гбит/с, а HDMI 1.3 – уже 10,2 Гбит/с.
Распиновка HDMI разъема на тюльпан RCA
Создание переходника возможно и в случае с использованием тюльпана. Применяется данный переходник не так часто, а в продаже стоит он не так и дорого. Поэтому лучше приобретать готовый продукт, чем возиться с изготовлением самодельного прибора. Тем не менее и это возможно. Мы не зря приводили выше разделение контактов по цветам. Каждый из цветов – свой канал в системе RGB. Это может помочь в создании переходника на тюльпан RCA. Каждая цветовая группа соединяется с соответствующим «тюльпаном», а звук выводится отдельно.
Стоит отметить, что формат данных в двух разъемах разный, а потому рекомендуется использовать покупные адаптеры, содержащие в себе конвертирующие платы.
Описание устройства Digitus
Указанный переходник HDMI-VGA продается с качественным коммутатором. В данном случае система защиты от понижения частоты установлена
Видео разрешается передавать в высоком разрешении. Обработка многопотоковых файлов много времени не отнимает. Максимальная звуковая частота модификации не превышает 250 кГц.
При необходимости камеры подключать разрешается. Видеосендер у модели предусмотрен двухконтактного типа. Защитная оплетка у нее установлена небольшой толщины. Как утверждают специалисты, процесс дискретизации звука происходит быстро. Видео с малым разрешением максимум способно обрабатываться по трем каналам.
Как подключить устройства к монитору при помощи такого устройства?
В соединении такого типа нет ничего сложного. Для начала нужно подключить девайс к ноутбуку или компьютеру. Зачастую производители предлагают нужное программное обеспечение в комплекте, однако, если носитель с драйверами отсутствует, его легко можно найти, введя ID устройства в поисковую строку вашего браузера. После установки программ требуется перезагрузить компьютер и подключить монитор к HDMI выходу, подключенному к USB. Для таких устройств рекомендуется использовать последние поколения USB-разъемов, не ниже второго, так как версия 1.0 вряд ли обеспечит требуемую скорость передачи информации.
Соединение проводников
Другая ситуация – целостность HDMI нарушена примерно посредине или необходимо из двух коротких сделать один длинный кабель. Тут проще спаять кабели HDMI между собой, подпаивая проводник к проводнику.
Прежде всего, надо отрезать незадействованные коннекторы HDMI или разрезать провод в месте нарушения целостности токопроводящих жил. В результате получится два провода с разъемом на одном конце.
На местах разреза наружный слой изоляции снимается на расстояние 3-4 см. Под ней расположена оплетка экрана, армирующая нить и проводники, защищенные слоем фольги. Экран аккуратно расплетается и отодвигается к краю изоляции, его надо будет заново спаять! Он обеспечивает высокое качество сигнала HDMI и гарантирует отсутствие помех.
Сами проводники можно условно разделить на витые пары (сплетенные между собой провода) и одиночные жилы. Все они отличаются по цвету, но у разных производителей цветовая гамма варьируется, тут на помощь придет мультиметр.
Проще начинать работу с парных проводников. С провода снимается изоляция на 1-2 мм, надевается термоусадка, подходящего диаметра. Далее провода необходимо попарно спаять. По ходу работы с помощью паяльного фена выполняется усадка изоляционных трубок.
Готовые пары обматываются изолентой, чтобы не путаться. После этого надо спаять оставшиеся одиночные проводники. Для их изоляции также используются трубочки теплоусадочной изоляции. Полученный жгут обматывают изолентой.
Кроме токопроводящих жил, необходимо восстановить целостность и экранирующей оплетки. Для этого используется кусок плетеного экрана. Его надо спаять с экраном кабеля, плотно виток к витку намотать на место соединения проводов. Останется только спаять новый экран с обмоткой другой части кабеля. Чтобы придать шнуру HDMI завершенности, его изолируют. Это можно выполнить с помощью обычной изоленты.
Распиновка HDMI кабеля по цветам
Как и все цифровые интерфейсы, видеоданные HDMI передаются по системе RGB. В этой системе цветов основными являются красный, зеленый и синий. Следовательно, для вывода изображения потребуется три витых пары. Каждая из них защищена собственным экраном. Соответственно, мы получаем три группы по 3 провода, что в сумме дает 9 контактов. Для удобства распайки их объединяют в цветовые группы. Далее эти группы по номерам контактов:
- Контакты 1-2-3 (2-1-3 в мини и 3-4-5 в микро) – красная группа
- Контакты 4-5-6 (5-4-6 в мини и 6-7-8 в микро) – зеленая группа
- Контакты 7-8-9 (8-7-9 в мини и 9-10-11 в микро) – синяя группа.
Как правило, «плюсовой» провод каждой группы окрашен в белый цвет, в то время как «минус» — в цвет, соответствующий группе. Это сделано для того, чтобы распайка HDMI проходила проще и быстрее, а шанс совершить ошибку был ниже.
