Обвязка полипропиленовыми трубами: инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

набор специальных ключей;
уплотнители для резьбовых соединений;
пакля и резьбовая паста;
нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

https://youtube.com/watch?v=nnQz2VA7C_M

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ

Выбор варианта отопительной системы, качественный монтаж и природа материалов для установки радиаторов напрямую отражаются на долговечности и эффективности домашнего отопления

При подключении радиатора к полипропиленовым трубам важно правильно подобрать фитинги (комплектующие для подключения радиаторов), выбрать нужные трубы и качественно провести монтаж

Использование полипропиленовых труб позволяет смонтировать теплый пол, классическую систему с радиаторами, спрятать трубы в стены.

Технология монтажа

Алгоритм действий следующий:

Согласование времени работ с коммунальной службой, которая должна перекрыть трубопровод.
Согласование с соседями на нижнем и верхнем этаже работ по замене стояка.
Демонтаж участков старой отопительной системы.
Крепление батарей в намеченных точках.
Нарезание резьбы на основных магистралях.
Сборка участков сети, подключение радиаторов.
Проверка системы.

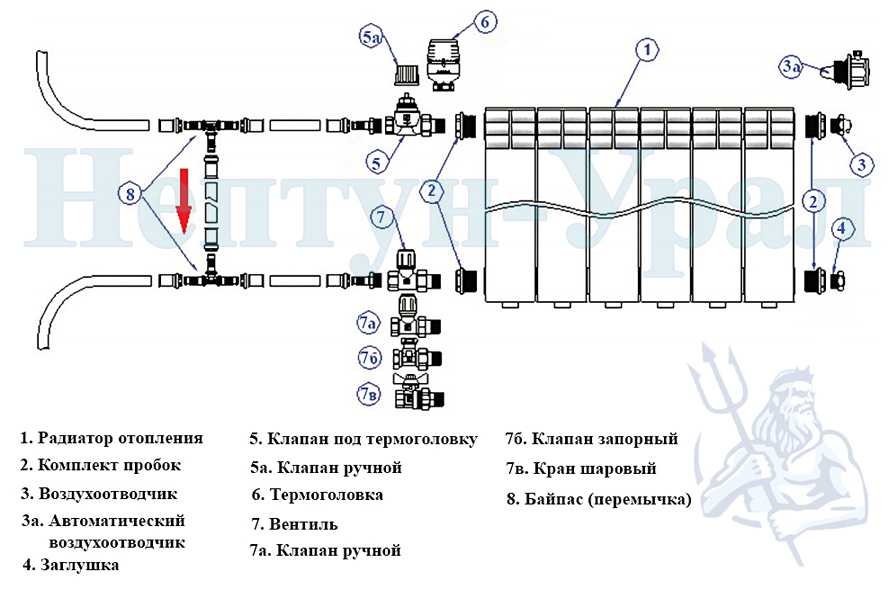

На каждую батарею устанавливаются три проходные пробки и заглушка. При однотрубном подключении теплоноситель подается в верхней точке радиатора. В противоположной пробке монтируется кран Маевского, предназначенный для спуска воздуха. Внизу радиатора обустраивается обратка, а нижнюю точку закрывают заглушкой. В пробки монтируются также шаровые краны, чаще всего в комбинации с американками.

Арматура для подключения радиаторов отопления

При подсоединении радиаторных теплообменников к отопительной магистрали, а также в них самих используются следующие разновидности соединительных элементов и арматуры:

Шаровые краны. Запорная арматура данного типа предназначена для полного перекрытия подачи теплоносителя в радиаторы. Благодаря этому любую батарею можно как соединить, так и открутить от трубопровода для ремонта, прочистки или замены на новый прибор. Шаровые краны работают в положении закрыто и открыто, с их помощью не рекомендуется регулировать поток рабочей среды.

Вентильные краны. Вентильная арматура используется для регулировки объема подачи теплоносителя и его перекрытия. Ее применяют в случаях, если на радиаторах отсутствуют терморегуляторы и температуру на каждом приборе приходится выставлять вручную.

В процессе настройки температурные параметры радиаторов измеряют бесконтактным электронным термометром, и исходя из его показаний вращают вентильный кран, управляя подачей.

Рис. 7 Арматура и фасонные детали для монтажа полипропилена

Балансировочные краны. Выполняют функции, аналогичные вентильным. Их применение в бытовом радиаторном отоплении не поддается логическому объяснению, как и сама процедура балансировки. Обычно такие приборы устанавливают в коммунальных отопительных сетях, распределяя поток теплоносителя по домам в зависимости от их удаленности от точки раздачи.

Терморегуляторы. Управляют потоком теплоносителя, поступающего в радиаторы в зависимости от положения ручки на шкале настройки. При помощи терморегуляторов выставляют одинаковую или заданную температуру на всех радиаторах в доме или квартире. Некоторые приборы способны полностью перекрывать поток рабочей среды, и таким образом выполняют функции запорного шарового крана.

Краны Маевского. Для выпуска воздуха из батарей в один из ее верхних отводов обязательно вкручивают прибор, носящий название крана Маевского. При заполнении теплоносителем отопительной магистрали его открывают специальным ключом или шлицевой отверткой, после чего из секций выходит воздух.

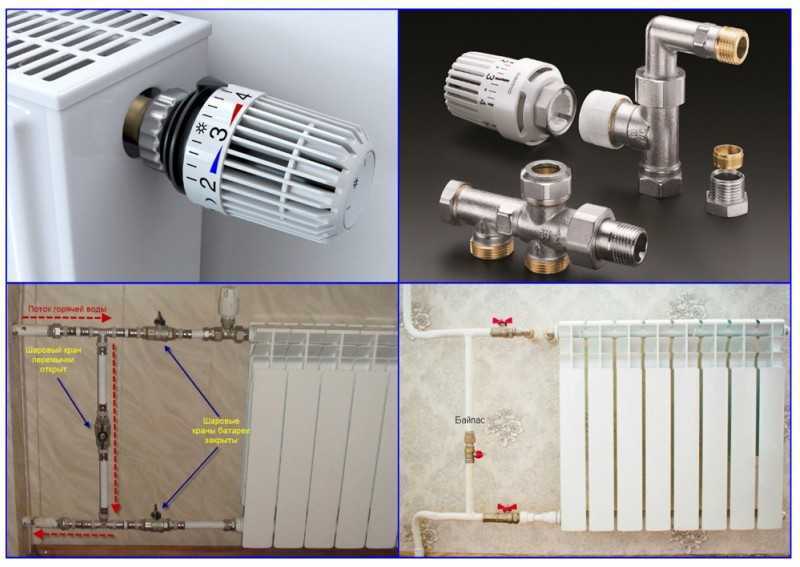

Рис. 8 Терморегуляторы, узлы нижнего подключения и байпасные перемычки

Байпас. Байпасную перемычку используют в однотрубных схемах с боковым подключением радиаторов. За байпасом обычно ставят два шаровых крана, которыми перекрывают поток теплоносителя. После этого можно снимать батарею, при этом отопительная жидкость будет беспрепятственно поступать в магистраль по параллельной байпасной линии.

Иногда в байпасную перемычку устанавливают дополнительный шаровый кран, предотвращающий поступление теплоносителя по параллельной линии при функционировании радиаторов в обычном режиме.

Узлы нижнего подключения. Панельные радиаторы имеют отличные от других батарей конструктивные особенности, основная из которых — нижнее подключение подачи и обратки через два рядом расположенных резьбовых патрубка.

Для подсоединения к ним труб использует специальную деталь в форме буквы Н (сантехники нередко называют ее бинокль) с двумя фитингами американка. Противоположные патрубки узла нижнего подключения оснащают наружной резьбой для подсоединения резьбовых фитингов трубопровода.

Футорки и заглушки. Популярные алюминиевые и биметаллические радиаторы имеют выходные резьбовые патрубки диаметром 1 дюйм (25, 4 мм).

Для подключения к ним арматуры стандартными диаметрами 1/2 или 3/4 дюйма в торговой сети реализуют комплекты с четырьмя переходными футорками (узкие муфты с разными резьбами) на диаметры 1 — 1/2 или 1 — 3/4 дюйма. В стандартный комплект также входят кран Маевского с ключом и заглушка.

Некоторые производители дополняют комплектацию винтовыми крюками для подвешивания радиатора и пластиковыми дюбелями для их крепления в стену.

Рис. 9 Комплекты монтажных футорок с заглушкой, краном Маевского и крюками

Советы по выбору

Чтобы представлять, какие покупать комплектующие, перед походом в магазин надо сделать чертеж сети, обозначив в нем необходимые фитинги с указанием размеров. Главное — знать диаметр труб и приемных устройств, их материал.

Выбор элементов из нижней ценовой категории не всегда оправдан. От качества соединительных деталей, которые стоят дороже сомнительных подделок, зависит долговечность работы всей сети.

Подбирать комплектующие необходимо:

С учетом гидравлических и температурных режимов.
В специализированных магазинах, что предохранит от приобретения подделок и бракованных деталей.

Лучшие производители

Предпочтение стоит отдавать продукции известных производителей, которые дают гарантии своим изделиям:

На отечественном рынке полипропиленовой продукции уверенно лидируют немецкие , «Oventrop», «Wefatherm», «Aquatherm». Чуть уступают им чешские и «Ekoplastik». Все они дают гарантию на свой товар 15 лет.
Пользуется широким спросом продукты итальянской .
Далее эксперты, профессиональные монтажники отдают предпочтение турецким , «TEBO», «Pilsa», «FIRAT» в основном за доступность цен. Производители из Турции предоставляют гарантию на 10 лет.

За последнее время продукция российских производителей также успешно зарекомендовала себя. выпускает продукцию с сертификатом EAN 13. На подмосковном предприятии «Эгопласт» производятся полипропиленовые отводы ProAqua.

Много положительных отзывов получает продукция группы — российского производителя трубной продукции из пластика.

Примерная цена

Цены на фитинги зависят от их размеров и производителя.

Так, равносторонняя муфта-пресс 20×20 Comtek производства «Compipe» стоит 225 рубля. Такая же муфта фирмы VALTEC обойдется покупателю в 193 рубля.

Правила установки и замены

Особенности работы:

Составляют чертеж разводки, отмечают места размещения фитингов, определяют число крестовин и тройников. Делают список всех необходимых фитингов. Угольников, например, можно взять с запасом.
Монтаж системы начинают от стояков в направлении к уже обвязанным и навешенным радиаторам. Резьбовые соединения уплотняют льном. Фум-ленты плохо реагируют на повышенную температуру.
Особенности сварки отводов из полипропилена заключаются в их правильной подготовке. Отрезают торцы под прямым углом, затем зачищают от заусениц и крошки. Диаметр насадки в паяльнике должен быть равным сечению свариваемого элемента.
При замене системы отопления о предстоящих работах сообщают управляющей компании, смену стояка согласовывают с соседями сверху и снизу. Сотрудник УК перекрывает стояк на время его замены.

Свойства труб из полипропилена

Как известно, полипропиленовые трубы имеют определенные ограничения по эксплуатации. Рабочее давление в такой системе не должно превышать 20-25 кгс/см2, при температуре не более + 95 градусов. Когда происходит нагревание трубы на 50 градусов, полипропиленовое изделие способно удлиняться на 6,5 мм/1 м.п. При достижении максимально возможного нагрева такой трубы (+95 градусов), параметр допустимого давления снижается до 6-7 кгс/см. Если перевести приведенные цифровые показатели на язык простого обывателя, то вывод будет таков: соединение радиатора с полипропиленовой трубой возможно исключительно в системах отопления автономного типа.

Хотя показатели штатных параметров ЦО (4 — 6 кгс/см2, 50 — 95С) вроде и подходят для этого материала, однако реальность обычно совсем другая. Как правило, в процессе эксплуатации центрального отопления приходится сталкиваться с нарушениями условий, указанных в ГОСТах и СНиПах. К примеру, если на улице температура опускается очень низко, элеваторный узел запускается без сопла, при заглушенном подсосе. В таком случае отопительный контур питается теплоносителем непосредственно с основной магистрали, где рабочая температура может подниматься до +150 градусов.

Кроме того, в случае гидроудара внутреннее давление в системе может прыгать до 25 — 30 кгс/см2. Причиной такого явления обычно выступает слишком быстрое заполнение системы теплоносителем. Кроме того, полипропилен обладает еще несколькими специфическими особенностями. По причине слишком большого показателя удлинения при нагревании в случае прокладки прямых участков отопления внушительной длины, используются специальные компенсаторы в виде изгибов труб. Это заметно снижает риск аварийных последствий при деформациях.

Еще один способов избежать удлинения – применить армированные трубы, который характеризуются уменьшенным коэффициентом температурного расширения:

3 мм/1 м.п./50С. В случае использования в качестве армирования рубленного стекловолокна (фибры).
1,5 мм/1 м.п./50С. Когда полипропилен армируют алюминиевой фольгой.

В случае применения фитинга нужно обязательно зачищать фольгу по месту стыковки, иначе труба может расслоится. Виной этому – электрохимическая коррозия алюминия по ходу эксплуатации.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

Цена на них значительно ниже, чем на металлические аналоги.
Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез

Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Подключение труб и радиатора к системе

Резка труб диаметром 32 мм. Срез нужно делать очень ровным в местах, в которых будет выполняться монтаж частей обвязки, подходящих к радиатору.
Сборка части обвязки, подходящей к размещенному вверху батареи штуцеру. Эта часть состоит из тройника, трубки диаметром 20 мм и угла. Эти три части нужно спаять. Для этого один конец тройника и один конец одной из труб вставляют в паяльник и нагревают. Далее нагретые концы прикладывают и немного ждут. Пайка одного шва длится не более 3 минут. Аналогично выполняют пайку другого конца трубки и угла.
Сборка второй части обвязки. Она будет подходить к размещенному внизу радиатора штуцеру. Особенность этой части – она должна обогнуть трубу на 32 мм, которая находится выше. Эту часть паяют с тройника, куска трубы на 20 мм, трех переходников с углом поворота 60° (между ними обязательно вставляют трубки диаметром 20 мм), куска трубы 20 см и угла 20 х 1/2нр. Длина кусков труб зависит от особенностей разработанной схемы. Во время пайки трубки и переходники нужно сразу ставить в правильное положение. Это потому, что при допущении ошибки спаянные детали разъединить невозможно.
Пайка двух тройников 32х20х32 мм (они размещены на конце спаянных частей обвязки) и труб диаметром 32 мм. Каждый конец тройника спаивают с обрезанным концом трубы.

Присоединение запорной арматуры к двум частям обвязки. Сначала ее разбирают, а точнее откручивают патрубок с накидной гайкой. Далее основную часть прикручивают к металлическому штуцеру, расположенному на конце угла 20 х 1/2нр. При этом просто прикрутить нельзя. На резьбу штуцера накручивают лен и после проводят монтаж запорной арматуры.
Вкручивание патрубка с накидной гайкой в футорку или штуцер радиатора.
Монтаж запорной арматуры в патрубок и фиксация путем затягивания накидной гайки. Для последнего процесса используется сантехнический ключ. Во время этого этапа лен или иной уплотнитель наматывать на патрубок не требуется.

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

Цена алюминиевых радиаторов ниже, чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры.
Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру, что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна, поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

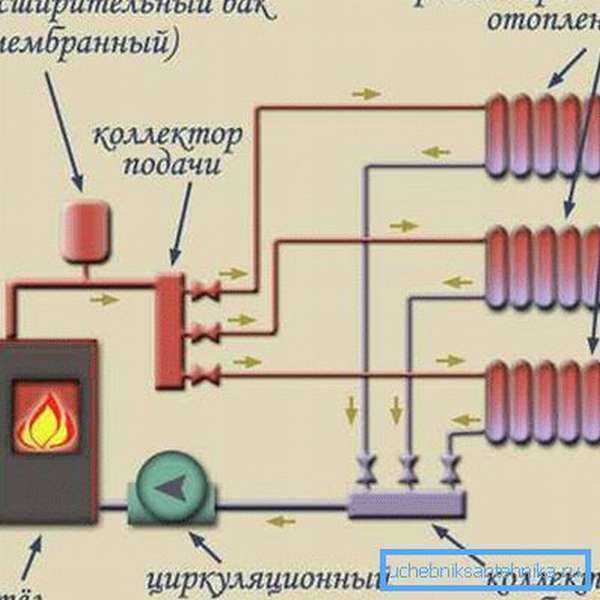

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Какую запорную арматуру можно использовать

Перед владельцем всегда стоит выбор между:

Шаровыми кранами.
Запорными клапанами.
Вентилями.

Первые позволяют только перекрывать трубу. Регулировать ими подачу теплоносителя и теплоотдачу радиатора невозможно. Ее монтаж означает то, что обвязку можно либо перекрывать, либо полностью открывать.

Запорные клапаны чаще всего устанавливают на выводной штуцер. Они позволяют изменять площадь поперечного сечения отводящей трубы. Делать это не очень удобно, так как нужно снимать крышку и закручивать своими руками шпиндель с золотником. Надежность этого клапана лучше вышеописанного. Его обычно монтируют вместе с вентилем.

Вентиль позволяет ограничивать/увеличивать подачу теплоносителя. Многие его модели являются ручными. Однако есть такие, которые могут быть как ручными, так и автоматическими. Для автоматизации ручку вентиля откручивают и на ее месте фиксируют термостатическую головку. Она анализирует температуру в комнате и меняет режим работы радиатора. Часто такая головка может иметь выносной терморегулятор.

В жилых зданиях старого фонда, как в частном секторе, так и в многоквартирных домах, сегодня активно идут работы по переоборудованию систем отопления. Физически и морально изношенное отопительное оборудование (стальные и чугунные радиаторы, трубопроводы, запорная арматура) меняется на новые системы обогрева. На смену устаревшим приборам пришли более совершенные отопительные агрегаты, например, биметаллические радиаторы отопления, обладающие улучшенными характеристиками. Стальные трубы — материал привычный и прочный остался до сих пор востребованным при монтаже отопительных контуров, но замена изношенных стальных трубопроводов всё чаще производится новыми материалами, в частности, из полипропилена — полимера, широко используемого в производстве трубной продукции.

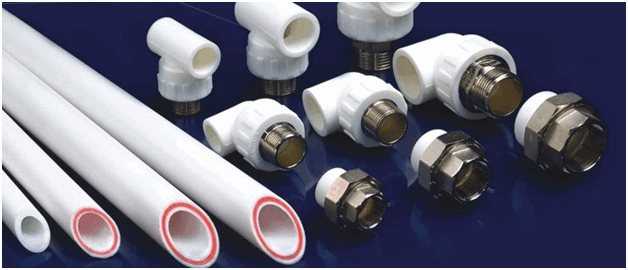

Полипропиленовые трубы с соединительными фитингами различной конфигурации

Несмотря на то, что трубы из полимеров используются в строительстве уже не первый десяток лет, у многих владельцев жилья, эксплуатирующих до сих пор стальные трубопроводы и планирующих модернизацию отопительного контура, возникают вопросы по технологии предстоящего монтажа — каким образом осуществляется разводка линий из полипропилена в домашних условиях, как выглядит подключение радиатора системы отопления к полипропиленовым армированным трубам? Чтобы частично на них ответить, рассмотрим подробнее, как производится подсоединение полипропиленовых трубных материалов к радиаторам отопления.

Установка фитингов: дело тонкое

Может показаться, что фитинги для системы отопления установить не составит труда. На самом деле, могут возникнуть трудности из-за большого разнообразия моделей труб и самих фитингов, часто их резьба может не совпадать

Поэтому очень важно знать, как соединить резьбовые соединения, чтобы все было герметично

Первый вариант – использовать резьбоуплотнительную фторопластовую пленку (ФУМ). Ее необходимо плотно намотать толстым слоем на резьбу. Здесь необходимо иметь опыт, чтобы затянуть все до упора. Часто бывает, что пленка может съехать и не заходить под резьбу.

Поэтому существует второй вариант – использование специальной нити, которую наматывают так, чтобы она не выглядывала из-под резьбы, и закручивают резьбовое соединение. После этого рекомендуется оставить конструкцию примерно на 12 часов.

После этого наматывается нить и окончательно закручивается фитинг. Нить наматывается вкось так, чтобы она постоянно пересекала резьбу. Необходимое число витков обычно указывается на упаковке, но рекомендуется увеличивать это число в несколько раз.

Далее необходимо отрезать трубу нужного размера, оставляя немного на запас.

Теперь с помощью фитинга присоединяется часть трубопровода.

Подключение радиаторов

Схема подключения

Перед тем как соединить радиатор отопления с полипропиленовой трубой нужно начертить схему системы. Наряду с этим направляться учитывать, что существует пара вариантов подключения батарей:

Метод подключения	Изюминки

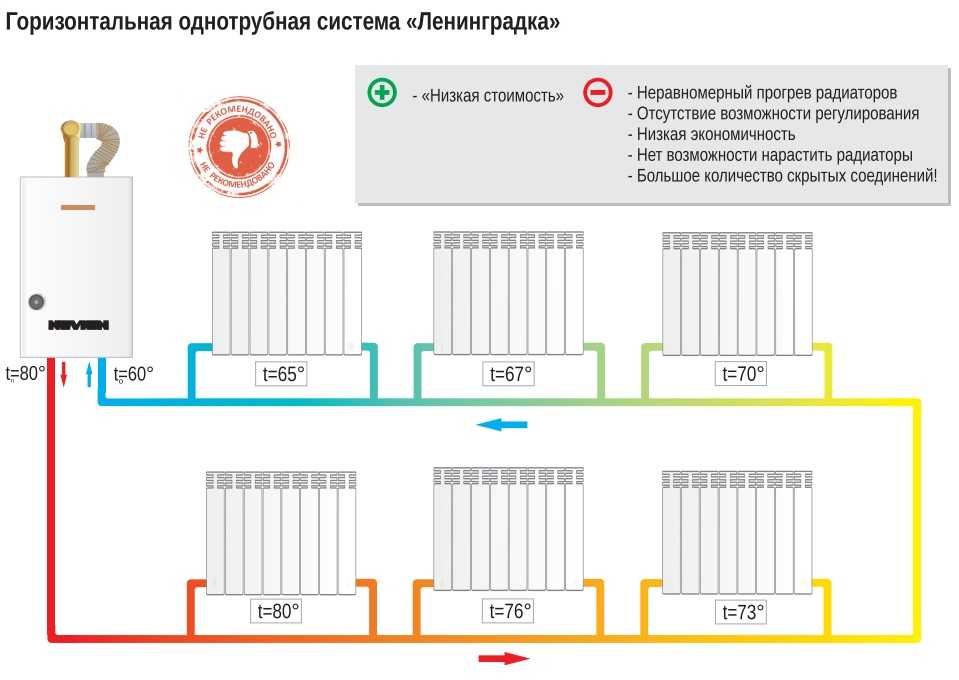

Однотрубный	Данная система есть наиболее несложной и экономной в плане расходования материалов. Но, она подходит только для маленьких помещений, поскольку теплоноситель по пути к последней батарее нагревает промежуточные, что ведет к неравномерному их нагреву.
Двухтрубный	Кроме этого представляет собой последовательное подключение, но, тёплый теплоноситель и «обратка» протекают по различным трубопроводам. Именно поэтому нагрев батарей осуществляется более равномерно.
Коллекторный (распределительная гребенка)	Таковой метод есть наиболее действенным, но одновременно с этим и самым затратным. Его принцип основан на параллельном подключении всех радиаторов через коллектор.

Выбор типа схемы зависит от изюминок жилья – количества помещений, их площади и пр.Определившись с типом системы, направляться своими руками изобразить на схеме размещение батарей отопления в помещении, фитинги и все другие элементы.

Наличие таковой схемы разрешит вычислить нужное количество материалов, и упростит предстоящую работу по монтажу системы.

Сборка трубопровода

Итак, инструкция по сборке трубопровода выглядит следующим образом:

В первую очередь необходимо нарезать трубы в соответствии с размерам, указанным на схеме.
Потом обрезанные торцы подготовленных отрезков необходимо зачистить от заусенцев.
После этого концы отрезков необходимо зачистить особым приспособлением, работающим по принципу точилки для карандашей. Данная операция нужно для осуществления предстоящей пайки.
Затем трубы и фитинги разогреваются в особом паяльнике, по окончании чего состыковываются.
Потом трубопровод монтируется к стенкам при помощи особых держателей.

Совет! Если вы работаете паяльником для пластиковых труб в первый раз, перед тем как приступить к сборке трубопровода направляться потренироваться на обрезках.

Так, трубопровод планирует как конструктор.

Наряду с этим нужно выполнять следующие правила работы со сварочным аппаратом:

Перед исполнением сварки аппарат необходимо разогреть до отключения, по окончании чего дождаться повторного включения.
Нужно строго выполнять время нагрева соединяемых деталей. Для различных типов паяльников оно возможно различным. Исходя из этого перед применением устройства направляться ознакомиться с таблицей, которая в большинстве случаев имеется в инструкции.
Соединять детали необходимо ровно, не допуская перекосов.
По окончании соединения деталей их нельзя смещать и шевелить пока не застынет полипропилен.

В целом процесс сварки полипропиленовых элементов теплопровода достаточно простой.

Монтаж радиаторов

Перед тем как подсоединить радиатор отопления к полипропиленовой трубе нужно выполнить его монтаж.

Данная работа осуществляется в таком порядке:

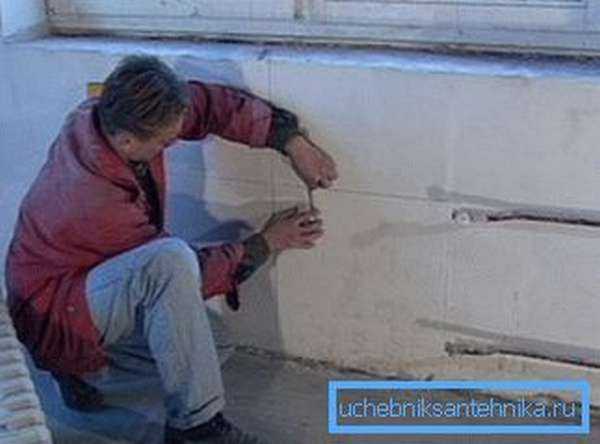

В первую очередь необходимо нанести разметку на места размещения батарей.

Наряду с этим направляться учитывать требования СНиП:

расстояние от стенки должно составлять не меньше 2 см,
расстояние от пола должно составлять около 10-15 см,

После этого выполняется монтаж кронштейнов. Наряду с этим нужно применять строительный уровень, дабы прибор размешался ровно. Для крепления кронштейнов возможно воспользоваться дюбель-гвоздями.

По окончании установки кронштейнов необходимо подвесить на них радиатор.

По таковой системе направляться установить все радиаторы в помещении.

Подключение батарей

Соединение радиатора с полипропиленовой трубой осуществляется в таком порядке:

В первую очередь к батарее крепится переходная муфта. направляться подчернуть, что подключение алюминиевых радиаторов полипропиленовыми трубами осуществляется особыми муфтами, отличающимися от переходников, предназначенных для чугунных батарей.

Потом к переходнику подключается шаровый кран, регулировочный вентиль либо радиаторный клапан.
После этого кран соединяется с полипропиленовым теплопроводом.
По такой же схеме осуществляется подключение выхода радиатора к трубопроводу.

Вот, пожалуй, и все главные моменты подключения батарей отопления к полипропиленовому трубопроводу.

Заключение

Работа с полипропиленовыми трубами не представляет особой сложности. Предварительно любой монтаж отопительной системы имеет готовую схему и тепловые расчеты. При помощи составленной схемы вы сумеете не только рассчитать необходимое количество труб для вашего отопительного контура, но и грамотно расположить в доме нагревательные приборы.

Использование полипропиленовых труб в домашних условиях позволяет в любое время осуществить переустановку радиатора. Наличие соответствующей запорной арматуры обеспечит вам включение и выключение радиаторов в любой момент. Однако в процессе монтажа следует придерживаться определенных правил и инструкций.

избегайте использования во время монтажа комбинации отдельных фрагментов труб, изготовленных из разных материалов.
чрезмерно длинные трубопроводы без надлежащего количества креплений могут со временем провиснуть. Это касается небольших по площади отапливаемых объектов, где стоит мощный автономный котел, соответственно, вода в трубопроводе имеет высокую температуру.

При монтаже старайтесь не перегревать трубу, фитинги и муфты. Перегрев приводит к ухудшению качества пайки. Расплавленный полипропилен вскипает, заслоняя собой внутренний проход трубы.

Основным условием долговечности и качества работы трубопровода системы отопления является прочность соединений и правильная обвязка. Не жалейте устанавливать краны и вентили перед каждым радиатором. Установив систему автоматики и регулировки режима отопления, с помощью кранов вы можете механическим способом включать, выключать обогрев в помещении.

Олег Борисенко (Эксперт сайта).

Действительно, конфигурация помещения может потребовать комбинированного подключения радиаторов. Если конструкция радиатора позволяет, то в одном контуре можно смонтировать несколько радиаторов, подключив их разными способами – боковым, диагональным, нижним.Современные резьбовые фитинги, как правило, представляют собой качественную продукцию с выдержанными параметрами резьбы. Однако, для обеспечения герметичности резьбовых соединений применяют различные уплотнители, отличающиеся характеристиками. Герметизирующий материал необходимо выбирать в зависимости от конструктивных особенностей системы отопления и её расположения (скрытое, открытое), так как герметики могут быть рассчитаны на юстировку (подтяжку) резьбовых стыков, а могут быть разового применения, не допускающего деформаций после отверждения.Выбрать герметик для уплотнения резьбовых соединений поможет материал этой статьи:https://znatoktepla.ru/truby/vybor-universalnogo-i-zharoprochnogo-germetika-dlya-trub-otolpeniya.html

Проект и расчет камина из кирпича своими руками
Как проложить и утеплить трубы отопления в земле?
Для чего нужен плинтус для труб отопления?
Выбираем ребристрые регистры, радиаторы и трубы отопления
Как спрятать трубу отопления?

Как вам статья?

Мне нравитсяНе нравится
