Как установить смеситель для ванны

Виды и размеры

Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.

Удлиненные эксцентрики. Изделия имеют значительную длину трубки, позволяющей вывести кран на определенное расстояние от стены. Очень часто используются, когда не существует возможности установить смеситель из-за труб и других подобных преград.

Многие известные производители подобных изделий покрывают их декоративными красками. Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.

Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.

Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.

Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.

Как установить?

Монтаж эксцентриков не является сложной операцией.

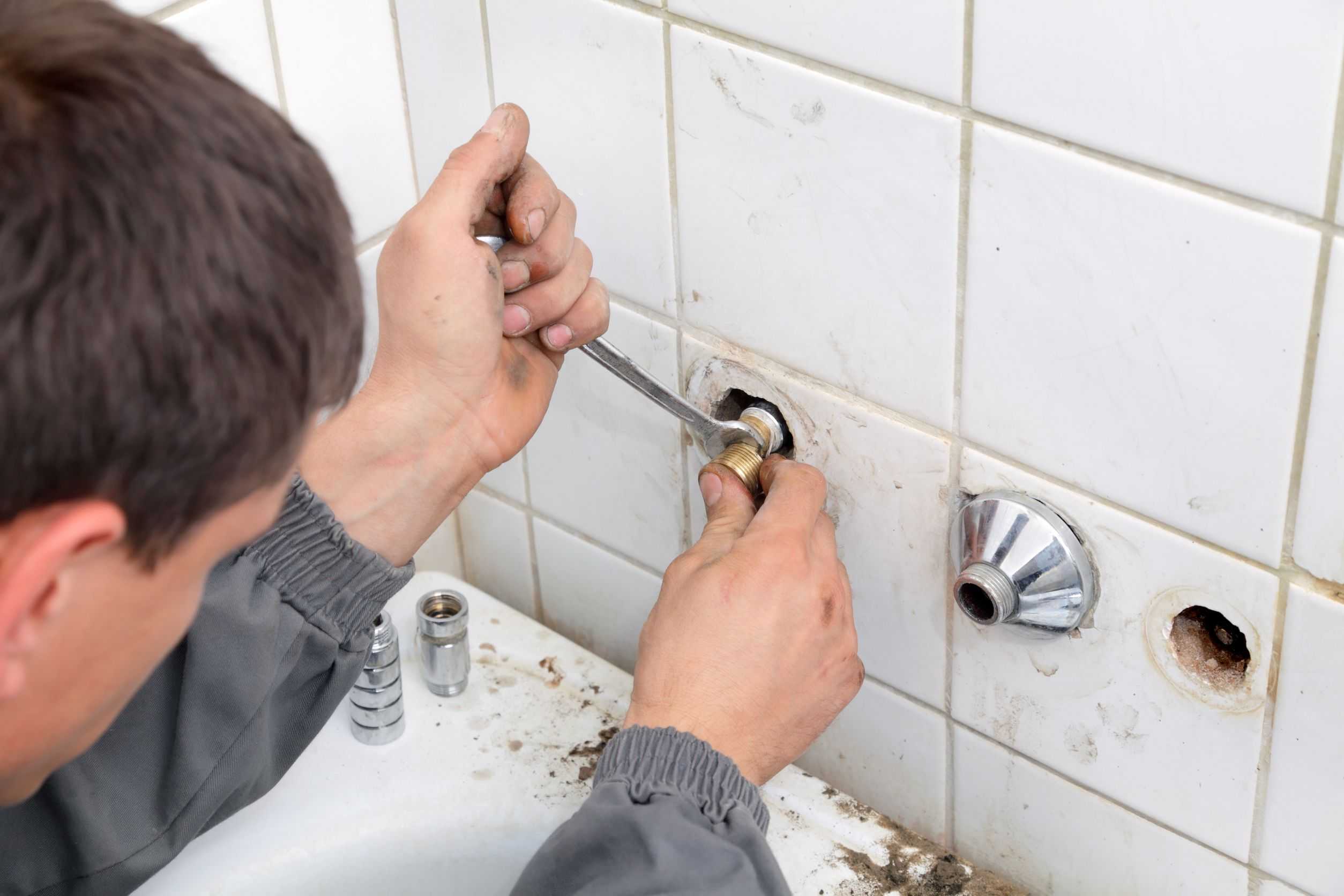

Установка этих устройств состоит из нескольких последовательных действий.

Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту

Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему. На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод

Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа

При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому

Завершается процедура подключением смесителя

Для этого он по аналогичной схеме накручивается на оба переходника Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении

Последовательные этапы работы

Следующая операция – длинные эксцентрики следует вручную прикрутить к конструкции. Убедитесь, что приспособление корректно соотносится с самой резьбой, лишь тогда плотно заверните его при помощи разводного либо гаечного ключа. Лучше выполнить несколько последовательных вращательных движений инструментом. Тщательно проверяйте, чтобы нити изо льна, которые были намотаны непосредственно на резьбу, не оборачивались – это нарушит функциональность всей конструкции. Если это все же происходит, лучше демонтируйте всю систему, удалите остатки льна с резьбы, после чего вновь обмотайте ее при помощи уплотнителя.

После того, как кран установлен, можно переходить к монтажу отражателей, которые еще называют и декоративными экранами.

Использование смесителей каскадного типа

Установить подобный смеситель своими руками можно практически в любой ванной комнате, однако лучше всего выполнение этой несложной работы совместить с проведением планового капитального ремонта, поскольку его монтаж потребует подведения скрытых водопроводных коммуникаций и последующей чистовой отделки помещения.

Схема соединения подводящих шлангов.

Отличительные особенности каскадных смесителей

Для того чтобы разобраться с особенностями использования подобных устройств, прежде всего, необходимо понимать, чем отличаются каскадные смесители от струйных смесителей для ванны, и какие предъявляются технические требования для их нормальной работы.

1. Устройство каскадного типа имеет широкий излив с узкой выходной щелью, что позволяет формировать плоскую нисходящую струю воды, которая падает под собственным весом, и напоминает по форме естественный поток водопада.
2. Большинство подобных устройств имеют стационарную конструкцию с неповоротным изливом, поэтому потребуется отдельно устанавливать смеситель для раковины с каскадным изливом, и отдельно такой же смеситель для ванны.

Оригинальное устройство для раковины.

1. В конструкции излива отсутствует аэратор, насыщающий струю пузырьками воздуха, в результате чего образуется однородный и прозрачный водяной поток.
2. Стационарный смеситель каскад имеет повышенную пропускную способность, однако такой режим работы требует использования более толстых шлангов гибкой подводки для холодной и горячей воды.
3. Внутреннее отличие заключается в видоизмененных картриджах, которые также имеют увеличенное сечение пропускных каналов, что способствует изначальному формированию мощного широкого потока.

На фото показан сменный картридж с увеличенным сечением каналов.

Преимущества и недостатки

Сравнивая потребительские качества двух видов устройств, несложно заметить явные преимущества каскадных смесителей перед смесителями струйного типа, которые проявляются в следующих, характерных для них особенностях.

1. Мощный и широкий поток воды можно использовать в качестве гидромассажа различных частей тела, который может оказывать расслабляющее или тонизирующее воздействие во время принятия ванны или душа.
2. Благодаря увеличенной пропускной способности, наполнение ванны происходит значительно быстрее, что позволяет более эффективно планировать время для принятия водных процедур.
3. Стильный каскадный смеситель для акриловых ванн с оригинальным авторским дизайном станет достойным элегантным украшением любой ванной комнаты, и подчеркнет изысканный вкус владельцев квартиры.

Основными недостатками подобных устройств являются чрезмерно высокий расход воды во время принятия душа, и достаточно высокая цена, которая в зависимости от производителя, материала изготовления, конструктивных особенностей и функциональных возможностей, может находиться в очень широких пределах.

Цвет светодиодной подсветки меняется с изменением температуры воды.

Установка и подключение

В большинстве случаев установка каскадных или водопадных смесителей предполагает скрытый монтаж и подключение к системе водоснабжения, поэтому после установки, видимыми остаются только регулировочные вентили или рычаги подачи воды, и непосредственно корпус самого излива.

В зависимости от конструктивного исполнения конкретной модели, чаще всего подобные устройства устанавливаются в следующих местах ванной комнаты:

1. Смеситель водопад для раковины обычно устанавливается на бортик умывальника, или в стену на небольшой высоте над ним так, чтобы поток воды опускался прямо над сливным отверстием.
2. Каскадные смесители с небольшим вылетом излива устанавливаются непосредственно на бортик ванны, или в стену на небольшой высоте. Такой вариант хорошо подходит для наполнения ванны, а также для гидромассажа головы и шейно-воротниковой зоны спины.
3. Более длинный излив позволяет устанавливать их на средней высоте, что кроме наполнения ванны, дает возможность выполнять гидромассаж всей верхней половины тела.
4. Производительные модели с высоким расходом воды устанавливаются под самый потолок и позволяют получить мощный поток воды, который в сочетании с подсветкой, образует настоящий искрящийся домашний водопад.

Установка водопадного душа.

Это интересно: Смеситель для ванной (110 фото) — как правильно выбрать встроенный кран, виды лучших аксессуаров, продукция Teka и другие

Теория вопроса

Когда мастер самостоятельно устанавливает смеситель, он сталкивается со следующей проблемой: показатель расстояния, которое разделяет трубы, через которые подается вода, и такой же параметр для соответствующих патрубков кранов не соотносятся. Это приводит к тому, что присоединить смеситель к трубам напрямую никак нельзя.

Именно с этой целью в данной статье рассматривается вопрос о том, что такое эксцентрики, поскольку такие приспособления при повороте из одной стороны в другую позволяют мастеру корректировать расстояние, находящееся между двумя втулками.

Зачастую подобного рода конструкции уже входят в приобретаемый набор вместе с самим смесителем, поэтому «изобретать велосипед» установщику не придется – ему необходимо просто прочитать инструкцию и действовать согласно указанным в ней рекомендациям.

Случается, правда, что комплект продается без таких приспособлений либо размеры эксцентриков некорректны. В такой ситуации придется докупать установочный механизм отдельно.

Эксцентрики в комплекте

В случае если конструкция оказалась короче, чем хотелось бы, можно приобрести дополнительный переходник – он поможет откорректировать размеры изделия.

Особенности эксцентриков

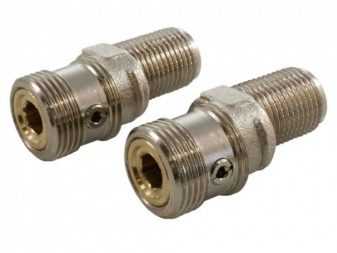

Эксцентрик для смесителя по конструкции представляет собой трубку с резьбой по обоим концам и со сдвинутой средней частью. Подгонка размеров между соединениями осуществляется благодаря такому своеобразному переходу. Название «эксцентрик» состоит из двух слов: «экс» (вне) и «центр», расшифровывается как «вне центра». Деталь имеет две разные диаметром резьбы по краям: широкую и узкую. Их размер составляет 15мм и 20 мм. Стандартное расстояние между осями входных отверстий водопроводных труб 150 мм.

Существует несколько разновидностей переходников: короткие, удлиненные и длинные:

• Переходники с маленьким плечом – стандартные конструкции 3-4 см, в основном идут в комплекте со смесителем. Дополнительно к эксцентрикам предусмотрены отражатели – декоративные накладки, скрывающие соединения водопроводной фурнитуры. С помощью таких переходников, можно скорректировать расстояние до 8 см.
• Изделия с увеличенным плечом – устанавливают, когда трубы или другие преграды мешают монтажу смесителя, и позволяют вывести кран от стены на нужное расстояние.
• Конструкции с большим расстоянием плеча – используют при значительной разнице между расстояниями вывода водопроводных труб и патрубками смесителя.

Длина плеча эксцентрика является важной характеристикой. Она указывает на возможность увеличения расстояния между точками монтажа узлов соединения

В продаже имеются изделия с размерами 40 мм, 60 мм и 80 мм. Встречаются соответствующие маркировки: М8, М10 и М12.

Чаще всего применяют изделия из латуни, бронзы и нержавейки. По отзывам потребителей, большим спросом пользуются бюджетные металлические или латунные варианты, имеющие хромированное покрытие. Предпочтительнее переходники из латуни, т.к. на резьбовых соединениях не образуется ржавчина.

Недостатком недорогих изделий является хрупкость при откручивании с водопроводных труб.

Удлинители из порошковой прессованной латуни даже при незначительном затягивании часто лопаются и имеют единственное положительное качество – низкая цена. Хорошие латунные переходники должны быть цельнолитыми.

Высокое качество эксцентриков гарантируют известные фирмы:

• Remer – удлинители производства итальянской компании. Отличаются отменным качеством, но имеют высокую стоимость: от 400 до 600 рублей, в зависимости от расстояния плеча.
• Timo – переходники идут в комплектации с декоративными накладками. Цена от 600 рублей.
• Grohe – изделия производства Германии, изготавливаются из латуни, имеют хромированное покрытие. Переходник высокого качества, цена 2500 рублей.

Поставляемые со смесителями переходники при монтаже в основном не подходят по типоразмеру или качеству. Поэтому покупка смесителя подразумевает и дополнительное приобретение эксцентриков.

Что такое – сантехнические эксцентрики для смесителей?

Расстояние между входными патрубками смесителя и прежних выводов водообеспечения со стены теоретически составляет 15 см, практически — значение разнится на 2 и даже 5 см. Поставить смеситель не получится. Для этой цели и покупают дополнительные детали – эксцентрики.

Указанная деталь схожа с переходником, который по центру смещен в сторону (с расстоянием между осями) и имеет с обоих концов ввода резьбу. Подгонка размеров ввода и вывода реализуется за счет двух небольших отрезков металлической трубы, отличаемой по диаметру. Такое расстояние дает возможность нивелировать разницу положения входа смесителя (меньшей стороной) и трубопровода (большей стороной).

Основные характеристики

устойчивость материалов к коррозии и оседанию мыльного налета

Лучше обратить внимание на латунные сплавы, нержавейку;
размеры – ширина посадки, глубина и компенсируемое пространство эксцентриком;
внешний вид и стилистика изделия;
расположение резьбы – внутреннее или внешнее;
цена и производитель. Часто к нестандартным смесителям стоит подбирать такие же эксцентрики от одного производителя.

Ценовая категория определяется производителем, используемыми материалами и размерами готовой продукции. Диапазон цен в рублях – 300-2000.

Поскольку разбежность между входом водопровода в стене и выводом смесителя может отличаться от нескольких миллиметров до пару сантиметров, существует несколько разновидностей эксцентриков. Как правило, отличаются они по размерам.

Удлиненный

Удлинённый имеет большую длину, нежели короткий, но его будет недостаточно в том случае, если расстояние большое, а погрешность колебаний между двумя точками более 8, но не больше 10 см.

Длинный

Такой эксцентрик подходит для очень кривых стен(устраняет зазор до 12 см) в старых панельных домах. Однако если длина такой детали будет слишком велика, и не войдет плотно в стену, то весь смеситель будет шататься. В случае если удлиненный не подходит, а длинный очень большой, можно подпилить одну сторону напильником.

Проблема №5: выполнение установки

После выполнения отделочных работ, я наконец-то подобрался к самой главной проблеме: как установить смеситель в ванной в стену? И теперь после преодоления всех вышеперечисленных препятствий взялся и за её решение:

Пошаговая инструкция выполнения монтажных работ

1. Обмотал эксцентрики ФУМ-лентой и вкрутил их в выступающие фитинги. Для герметизации соединения также подойдёт и пакля. Отрегулировал расстояние между выходными отверстиями, которое, как я уже отметил выше, должно составлять 150 мм, а также выставил их горизонталь с помощью строительного уровня. Не забывайте на каждом шагу замерять положение монтируемых элементов, если не хотите получить в итоге перекошенный кран;

1. Теперь прикрутил весь блок. Обе гайки легко зашли на резьбу, поэтому я снял прибор обратно и установил декоративные плафоны. Если же у вас возникнут трудности, фиксирующие элементы будут идти туго, то вернитесь к регулировке эксцентриков, иначе можно повредить резьбовое соединение;

Установленные декоративные плафоны

1. Перед тем, как подключить блок окончательно, подмотал на резьбу ФУМ-ленту, после чего уже до конца выполнил его установку, надёжно затянув прижимные гайки гаечным ключом до характерного скрипа. Сильно перетягивать не стоит, так как при этом можно сломать гайки, обращайтесь с инструментом аккуратнее, в особенности, если речь идёт о силуминовом изделии;

Подключение собранного смесителя

1. Включил воду и проверил работу прибора. Если смешивание воды происходит нормально, а течи отсутствуют, то можете считать монтаж на полипропиленовые трубы смесителя успешно выполненным.

А как установить врезной смеситель? В этом случае вам потребуется ещё и дрель со специальной фрезерной насадкой в виде коронки:

Пример врезного смесителя для ванны

1. Выбираете наиболее подходящее место для крана на бортике ванны и наносите там соответствующую разметку, учитывающую размеры купленного сантехнического прибора;
2. Вставляете насадку-коронку в дрель и сверлите отверстие согласно нанесённым отметкам;

Корончатая фреза для дрели

1. Под смеситель вставляете специальную прокладку, имеющуюся с ним в комплекте;
2. Устанавливаете смеситель в созданное отверстие и закрепляете его снизу крепёжной гайкой, которую потом следует затянуть потуже с помощью разводного ключа. В некоторых моделях функцию фиксации выполняет шпилька;
3. Подключаете гибкие шланги, соединяющие прибор с водопроводными трубами;

Подключение гибких шлангов, подающих горячую и холодную воду

1. Включаете воду и проверяете систему.

Монтаж врезной модели напоминает установку смесителя на раковину, только требует ещё и сверления бортика ванны.

Как выбрать?

Эксцентрики для смесителя являются необходимым элементом при установке смесителя в ванной. Удлинители такого типа позволяют надежно прикрепить изделие, независимо от расположения водопроводных выходов.

Покупая эксцентрик для смесителя, нужно учитывать определенные факторы.

Размеры отверстий. Сегодня некоторые виды смесителей имеют нестандартные выходы для подключения

Стандартные модели оснащаются внешней резьбой, но бывают устройства и со внутренними резьбовыми системами
Также могут не совпадать и диаметры труб, на которые важно обращать внимание.

Расстояние между выходами смесителя. Данный фактор является одним из самых важных
Для стандартных ситуаций хватит эксцентрика с плечом 40 мм

Но если расстояние между ними намного больше 150 мм, тогда нужно подбирать более габаритные модели, которые подойдут для вашей ситуации.

• Наличие преград. Очень часто бывает, что смеситель располагается вблизи водопроводных или других труб и добиться жесткого крепления с помощью стандартных эксцентриков невозможно. Поможет решить эту задачу только длинное изделие, которое переместит плоскость соединения на определенное расстояние от стены.
• Материал. Сегодня эксцентрики изготавливают из различных видов металла. Некоторые производители стараются использовать максимально дешевые варианты. Специалисты рекомендуют отдавать предпочтение только латунным или бронзовым эксцентрикам. Если вы выбрали модель из латуни, тогда она должна быть только цельнолитой.

В другом случае такая конструкция может легко сломаться при монтаже, так как она отличается высокой хрупкостью. При этом не следует доверять только внешнему покрытию эксцентрика. Многие производители под искусственным напылением прячут некачественный материал.

Еще одним из критериев является дизайн удлинителя. Дорогая сантехника должна дополняться изделиями, которые подходят к ней по стилю и цвету. Хотя многие конструкции сегодня закрывают декоративными отражателями, что исключает визуальный просмотр эксцентрика.

Выбор нужной модели

Чтобы приобрести подходящую деталь, надо знать расстояние между трубами и параметры смесителя. Если разница в расстояниях существенная, то стоит купить удлиненный эксцентрик с самым большим плечом. Такие детали обычно не включают в комплект.

Диаметр для подключения труб составляет 1/2 или 3/4 дюйма, поэтому эксцентрики подходят ко всем стандартным водопроводам. Очень редко встречаются необычные формы изделий, требующие индивидуального подхода.

Для пластиковых труб металл переходника не имеет значения, а для металлических желательно, чтобы материалы совпадали. Это обеспечивает одинаковое температурное расширение и реакцию на внутренне давление воды, что в конечном счете исключает протечки. В любом случае при обычных стальных трубах специалисты советуют выбирать латунные или бронзовые изделия – это будет самым лучшим вариантом. Латунные переходники должны быть цельнолитыми.

Недобросовестные производители наносят на металл плохого качества напыление, выдавая детали за более дорогие. При постоянном контакте с водой они быстро разрушаются, выходят из строя, начинаются протечки. Чтобы не ошибиться, надо покупать эксцентрики у тех поставщиков, которым вы доверяете, или обращаться в специализированные фирменные магазины.

Способ монтажа

Монтаж изделий

• необходимо присутствие всей комплектации смесителя;
• соответствие типоразмеров эксцентрика и смесителя;
• фум-ленту или другой уплотнитель накручивается по направлению резьбы;
• для герметизации поверх уплотнителя используется гелиевый герметик или масляная краска.

При наличии труб из пластика, материал изготовления эксцентриков не имеет значения. Если металлические, то применяются переходники исключительно из такого же металла. Разные коэффициенты термического расширения материалов могут привести к быстрой износостойкости и возникновению протечек.

Чтобы монтаж или замена эксцентриков прошли качественно и быстро, необходимо подготовить следующие инструменты и материалы:

• плоскогубцы;
• ключ разводной;
• набор гаечных ключей;
• фум-ленту или паклю;
• материал для герметизации соединительных узлов.

Перед осуществлением работ необходимо позаботиться, чтобы вода была перекрыта, во избежание затопления. Порядок монтажа:

Собрать всю конструкцию смесителя, уплотнитель при этом не используется

Не стоит пережимать изделие: большей герметичности это не придаст, но появятся шансы его сломать.
При работе ключом, контролировать, чтобы уплотнитель не оборачивался, иначе это нарушит герметизацию соединения. Если все же это произошло, лучше демонтировать всю систему, заменить уплотнитель и начать монтаж заново.
Устанавливать эксцентрики желательно так, чтобы к ним было удобно прикрутить гайки смесителя.

Сама конструкция фиксируется ровно, с помощью уровня. Затем монтируются накладки, их еще называют декоративными экранами.

Размеры выводов канализационных труб для подключения сантехники

В предыдущих статьях были рассмотрены правила, которые нужно соблюдать при установке сантехники. Теперь разберёмся, какие нужно соблюдать размеры выводов труб канализации .

Душевая кабина и ванна подключаются к канализации с помощью специально для того предназначенной гофры и трубы либо тройников диаметром 50 мм (см. фото ниже). Уровень вывода из стены трубы диаметром 50 мм должен быть 60 мм (от уровня напольной плитки до оси этой трубы):

Если это расстояние получается выше, то для ванны придётся устраивать подиум.

Для умывальника (раковины) высота канализации от пола (вывод трубы из стены) должна быть 530…550 мм от уровня чистого пола до оси трубы:

Для унитаза приставного – 180…190 мм (в зависимости от модели):

Для унитаза подвесного – 220…240 мм.

Для кухонной мойки без измельчителя – 300…450 мм.

Для кухонной мойки с измельчителем – 300…400 мм.

Для стиральной и посудомоечной машины – 600…700 мм.

(все расстояния даны от уровня чистого пола до оси трубы)

Уточняю: данные выше значения – распространённые, стандартные, однако при нынешнем разнообразии фирм-производителей и моделей требуется подходить индивидуально в каждом случае.

Если вы намерены ставить какое-то новое, эксклюзивное сантехническое оборудование, то следует сначала посмотреть техническую карту установочных и присоединительных размеров именно к этому оборудованию. Это нужно сделать раньше, чем подводить воду и прокладывать канализацию – чтобы не пришлось переделывать, поэтому лучше закупить желаемую сантехнику заранее (если есть место для складирования).
