Полиэтиленовые трубы и их использование для водоснабжения

Сварка труб ПНД

Для создания неразъемного соединения применяется сварочное оборудование. Эта технология подходит, если трубопровод эксплуатируется под давлением. Сварка встык предполагает соединение труб диаметром от 50 мм. Торцы изделий нагреваются и скрепляются под прессом. Полученное монолитное соединение не уступает по прочности металлическим конструкциям.

Детали жестко фиксируются в аппарате, и к ним подводится плита для разогрева. После достижения температуры плавления инструмент убирается, и торцы труб прижимаются под давлением. Извлечение мест соединения происходит после полного остывания шва.

Электромуфтовая сварка востребована при устройстве трубопроводов, выдерживающих давление 16 атмосфер. После зачистки торцов труб на конец изделия надевается муфта, в которую закладывается электронагреватель. Он используется для плавления полимера. Остыв, получается монолитная конструкция.

Полиэтиленовые трубы хорошо подходят для устройства систем холодного водоснабжения (с температурой носителя до 40 °С). Технические параметры не всех изделий из этого материала подходят для горячей воды. Однако, благодаря разнообразию, простоте установки и хорошим эксплуатационным характеристикам эти трубы широко применяются в быту и промышленности.

Сварка полиэтиленовых труб

С помощью сварочного оборудования создаются неразъемные стыки. В большинстве случаев такая технология используется для монтажа трубопроводов, эксплуатация которых подразумевает высокое давление. Свариванием встык соединяются трубные изделия, диаметр которых превышает 50 мм.

В процессе сварки соединяемые элементы закрепляются в сварочном устройстве и нагреваются специальной плитой. При достижении определенной температуры инструмент убирают, а расплавленные торцы под прессом прижимаются друг к другу. После полного остывания шва элементы извлекают из аппарата. Прочность монолитного соединения может сравниваться с цельнометаллическими конструкциями. Важным условием качественного соединения труб таким методом является температура воздуха, она должна находиться в пределах от +150С до +450С.

Варианты соединения труб

Для монтажа труб ПНД нужно разобраться в том, какими способами может осуществляться их соединение. Существует несколько вариантов:

Сварка с помощью специального аппарата, при которой торцы полиэтиленовых изделий нагревают до нужной температуры, а затем соединяют

Важно, чтобы срезы были ровными. Сварочные соединения считаются оптимальным вариантом для устройства водопровода, прокладываемого в слое грунта.
С использованием компрессионных фитингов

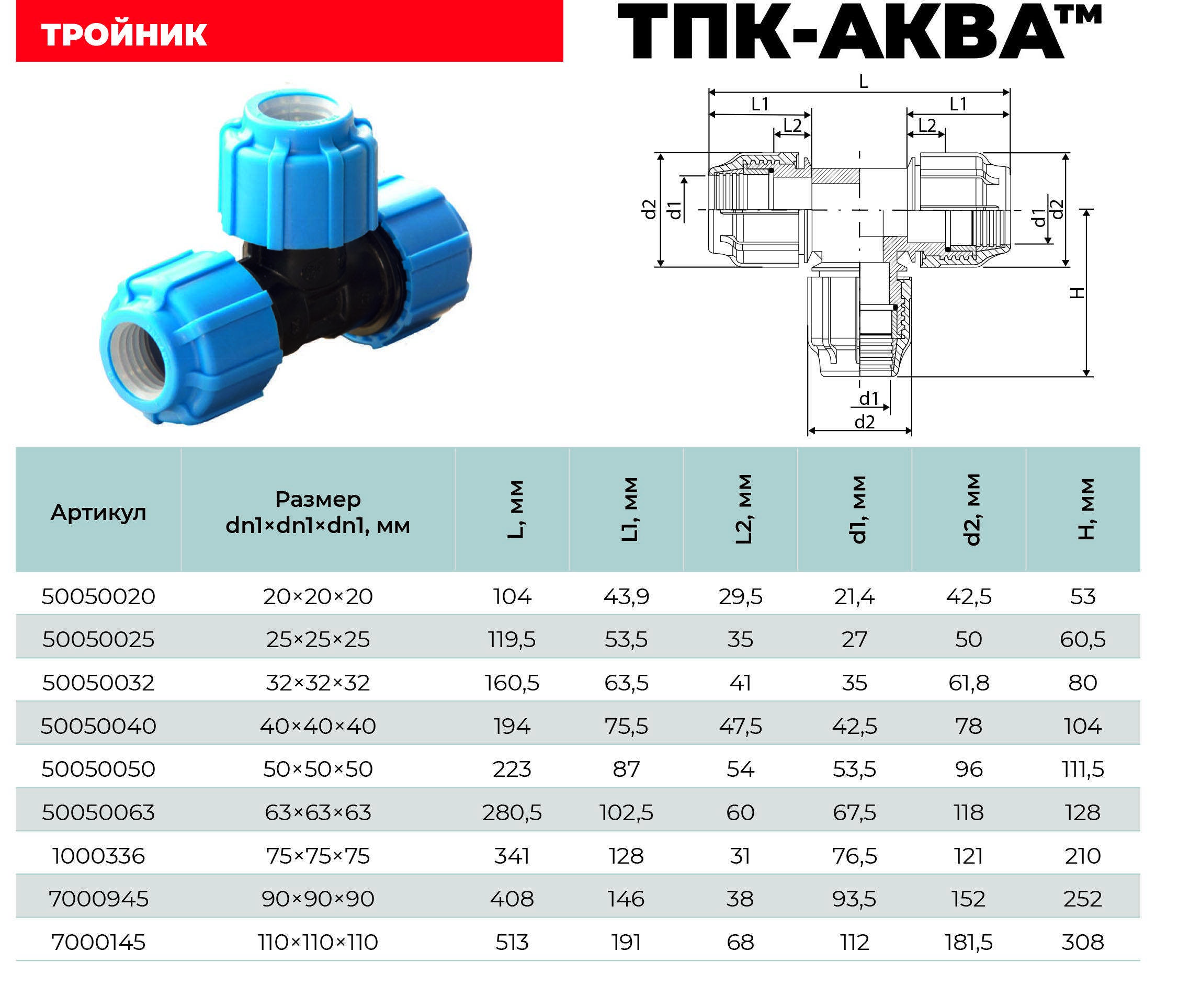

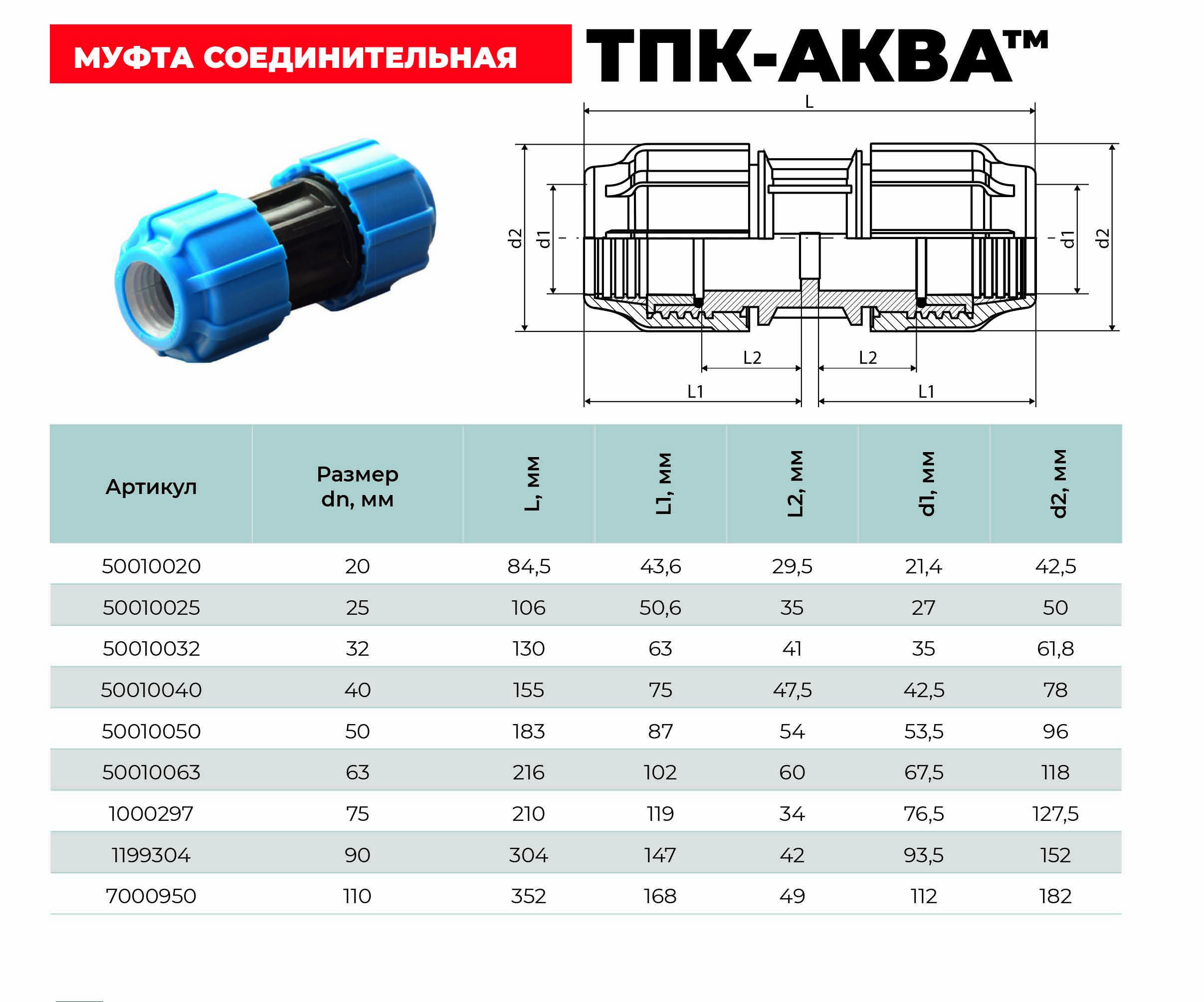

Существует много разновидностей таких элементов. Это тройники, соединительные муфты, фланцы и многое другое. С их помощью собирают системы достаточно сложной конфигурации. Но этот способ не подходит для водопровода, который будет прокладываться в земле, поскольку фитинги требуют регулярного обслуживания.
Электродиффузионная сварка, для которой используются терморезистивные фитинги. Особенностью является устойчивость к высоким температурам, а с конструктивной точки они отличаются наличием спирали нагрева и специальных датчиков. На их поверхности имеются клеммы для подключения сварочного агрегата. Подготовленные концы труб вставляют в эти фитинги, а затем включают сварку. Внутренняя спираль фитинга в процессе нагревается, материал этого горячего элемента придает тепло полиэтилену трубы, и он расплавляется. Такой способ подходит для прокладки трубопровода в земле.
Фланцевое соединение. Этот вид стыковки чаще всего используется, когда есть необходимость перехода на другой вид труб.

При этом технология проведения монтажных работ простая. И даже при отсутствии навыков монтировать трубы ПНД для водопроводной системы на даче можно собственными силами, не привлекая к этому специалистов, что позволит сэкономить.

Сварка труб ПНД

Для создания неразъемного соединения применяется сварочное оборудование. Эта технология подходит, если трубопровод эксплуатируется под давлением. Сварка встык предполагает соединение труб диаметром от 50 мм. Торцы изделий нагреваются и скрепляются под прессом. Полученное монолитное соединение не уступает по прочности металлическим конструкциям.

Детали жестко фиксируются в аппарате, и к ним подводится плита для разогрева. После достижения температуры плавления инструмент убирается, и торцы труб прижимаются под давлением. Извлечение мест соединения происходит после полного остывания шва.

Электромуфтовая сварка востребована при устройстве трубопроводов, выдерживающих давление 16 атмосфер. После зачистки торцов труб на конец изделия надевается муфта, в которую закладывается электронагреватель. Он используется для плавления полимера. Остыв, получается монолитная конструкция.

Полиэтиленовые трубы хорошо подходят для устройства систем холодного водоснабжения (с температурой носителя до 40 °С). Технические параметры не всех изделий из этого материала подходят для горячей воды. Однако, благодаря разнообразию, простоте установки и хорошим эксплуатационным характеристикам эти трубы широко применяются в быту и промышленности.

Преимущества ПЭ труб

Широкое применение полиэтиленовых труб, актуальность их использования в быту и народном хозяйстве объясняется их многочисленными достоинствами.

1. 1. Сроки эксплуатации полиэтиленовых труб гораздо длительнее, чем аналогичных изделий из других материалов – металла, бетона – и составляет 50 лет

1. 1. Низкий удельный вес в сравнении с другими материалами для трубопроводов: ПЭ изделия в 3-5 раз легче.

1. 1. Обладают высокой эластичностью, не разрушаются при проседании почвы.

1. 1. Не разрушаются под влиянием воды и химических агрессивных сред.

1. 1. Пластиковые трубы диаметром 20-110 мм поставляются в бухтах по 200 м, что упрощает их транспортировку, монтаж и экономит расходные материалы и средства.

1. 1. Сварочные работы при монтаже сравнительно просты и не требуют высокой квалификации специалиста.

1. 1. Многократность применения, возможность демонтажа и повторной установки.

1. Простота утилизации или переработки.

Экономичность, высокие эксплуатационные качества и простота обслуживания полиэтиленовых труб – причина, по которой пластиковая продукция постепенно вытесняет с рынка трубы из других материалов.

Мы, компания «Пластпродукт», предлагаем огромный выбор труб собственного производства — как для холодного водоснабжения так и для газо и теплоснабжения. Трубы есть всех нужных размеров по низким ценам!

Заинтересовало? Нажми на этот текст и посмотри какие трубы у нас есть!

Сети холодного и горячего водоснабжения с применением ПНД труб

Трубы ПНД для питьевой воды марки ПЭ 63 обычно имеют диаметр до 6 см и толщину стенки до 4,5 мм. Значение рабочего давления должно быть больше 1 МПа. Подача питьевой воды может быть организована трубами других марок полиэтилена, если имеет место маркировка полосой голубого цвета. Однако, такие изделия обычно имеют большой диаметр, что не всегда является удобным при монтаже домашнего водопровода.

Основным материалом является сшитый полиэтилен, способный выдерживать температуру более 90 °С. В процессе эксплуатации он не теряет свои характеристики сохраняет долговечность и прочность.

Для горячей воды ПНД труба бывает однослойная и многослойная. Усиление свойств полиэтилену дает добавление в материал алюминиевой фольги, стали, полипропиленовых полимеров, а также армирование стекловолокном. Монтаж горячего водопровода может осуществляться трубами PN 20, рассчитанными на рабочее давление 2 МПа, температуру до 110 °С и армированные стекловолокном, или PN 25 – давление 2,5 МПа, температура до 75 °С, армированные фольгой.

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

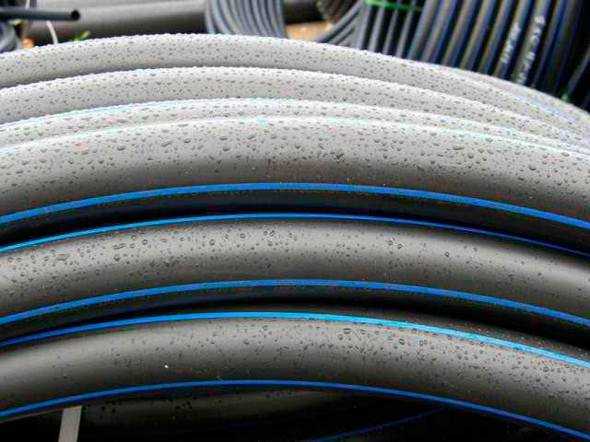

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

• ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
• ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
• ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

• голубая полоса – для водоснабжения,
• желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

• наименование производителя,
• тип материала,
• для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
• SDR – соотношение диаметра и стенок,
• диаметр,
• толщина стенок,
• рабочее давление,
• стандарт – для России ГОСТ 18599-2001,
• назначение (техническая или питьевая вода, для водопровода),
• дата производства.

Характеристика прочности: расшифровка и особенности

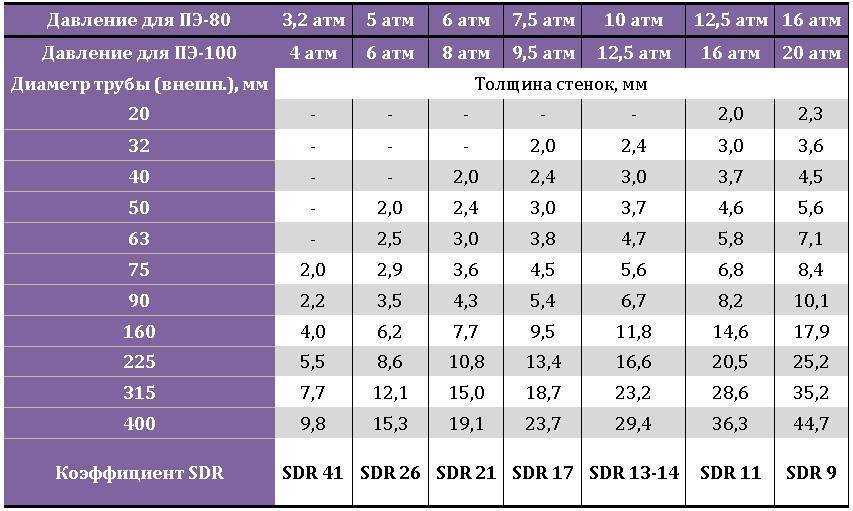

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Маркировка труб ПНД типа

Все упомянутые выше характеристики можно встретить не только в справочниках, но и в особых буквенно-цифровых маркерах, наносимых на внешнюю поверхность трубы. Соответственно, умение читать маркировку облегчает процесс выбора труб на складе и позволяет избежать ошибок при сборке трубопровода.

Маркировка коммуникаций из полиэтилена основана на отображении на ее внешней стороне следующих данных:

• Наименования компании-производителя и обозначения стандарта, которому соответствует такая продукция. У отечественных изделий в качестве такого стандарта используется ГОСТ 18599- 2001
• Наименования материала, в международном формате. То есть, сразу после стандарта на изделии будет проставлено обозначение сорта полиэтилена: РЕ100 или РЕ 80 или РЕ63.
• Следующая за сортом полимера группа цифр обозначает наружный диаметр — эта величина соответствует сортаменту и измеряется в миллиметрах.
• После наружных габаритов на трубе маркируется один из «внутренних» размеров – толщина стенки изделия, которая измеряется в миллиметрах.
• Следующее обозначение информирует нас о номинальном давлении. Причем если давление не выйдет из указанных границ, то данное изделие продержится в трубопроводе, как минимум, полвека.
• Кроме номинального в маркировке может быть указано и максимальное давление, которое может выдержать ПНД труба – размеры этой характеристики указаны в МПа.
• В самом конце маркировки нас информируют о дате изготовления и номере партии.

Кроме цифрового и буквенного обозначения на внешней поверхности трубы имеется еще и цветовой маркер – синяя или желтая полоса. Эта отметка указывает на принадлежность трубы к водопроводным сетям (синяя полоса) или газовым трубопроводам (желтая полоса).

Характеристики ПНД-труб, определяющие их выбор

Для выбора таких изделий наиболее важным показателем являются их размеры, т. е. диаметр и толщина стенок (а также показатель соотношения между ними, обозначаемый как SDR). Чем меньше это соотношение, тем больше вес трубы.

Кроме того, нужно знать марку полиэтилена, из которого произведено изделие. Существует 3 марки, обозначаемые как ПЭ-63, ПЭ-80 и ПЭ-100. Из них наиболее универсальной считается ПЭ-80, поскольку рассчитана на высокое внутреннее давление, при этом отличается небольшой стоимостью.

Но у труб, изготовленных из ПЭ-100, выше показатель максимального предела прочности и устойчивость к механическим воздействиям. Изделия из ПЭ-80 применяются стандартно для устройства водопровода при сечении до 9 см.

Производство труб из полиэтилена

Разработано несколько технологий, которые в зависимости от ряда факторов используются при производстве деталей из этого материала.

Выделяют следующие способы:

1. Суспензионный, при котором полимеризация мономерного сырья происходит в дисперсионной среде (стандартно используется вода). При этом образуется суспензия с размером отдельных частиц в диапазоне 50-150 нм.
2. Растворный. Во многом он напоминает предыдущий способ производства, но для полимеризации используется органический раствор.
3. Газофазная технология. Для нее характерно наличие газовой фазы мономера.

При всех 3 способах можно получить прочный и качественный материал, характеризующийся сильными связями между молекулами. Но некоторые показатели ПНД будут различаться в зависимости от выбранной технологии производства. Хотя для конечного потребителя более важную роль играет то, что все 3 способа позволяют получить трубы разного сечения и с необходимой толщиной стенок.

Соотношение показателей

Имеет значение и соотношение между этими 2 показателями. То, какие диаметры будут выбраны, зависит от особенностей проекта.

Варианты соединения труб

Для монтажа труб ПНД нужно разобраться в том, какими способами может осуществляться их соединение. Существует несколько вариантов:

Сварка с помощью специального аппарата, при которой торцы полиэтиленовых изделий нагревают до нужной температуры, а затем соединяют

Важно, чтобы срезы были ровными. Сварочные соединения считаются оптимальным вариантом для устройства водопровода, прокладываемого в слое грунта.
С использованием компрессионных фитингов

Существует много разновидностей таких элементов. Это тройники, соединительные муфты, фланцы и многое другое. С их помощью собирают системы достаточно сложной конфигурации. Но этот способ не подходит для водопровода, который будет прокладываться в земле, поскольку фитинги требуют регулярного обслуживания.
Электродиффузионная сварка, для которой используются терморезистивные фитинги. Особенностью является устойчивость к высоким температурам, а с конструктивной точки они отличаются наличием спирали нагрева и специальных датчиков. На их поверхности имеются клеммы для подключения сварочного агрегата. Подготовленные концы труб вставляют в эти фитинги, а затем включают сварку. Внутренняя спираль фитинга в процессе нагревается, материал этого горячего элемента придает тепло полиэтилену трубы, и он расплавляется. Такой способ подходит для прокладки трубопровода в земле.
Фланцевое соединение. Этот вид стыковки чаще всего используется, когда есть необходимость перехода на другой вид труб.

При этом технология проведения монтажных работ простая. И даже при отсутствии навыков монтировать трубы ПНД для водопроводной системы на даче можно собственными силами, не привлекая к этому специалистов, что позволит сэкономить.

Водонапорные ПНД трубы: данные производителя и свойства

Выпускают трубы ПНД для воды диаметрами от 16 до 110 мм в катушках или бухтах длиной до 1000 м, в прямых отрезках длиной 12 м диаметром 110-1200 мм и маркируются полосами голубого цвета. Производители в маркировке указывают следующие данные:

1. Данные производителя (название, контактные телефоны, номер партии, дата изготовления).
2. Марку полиэтилена ПЭ (ПЭ63, ПЭ80, ПЭ100, ПЭ100+).
3. Назначение.
4. SDR.
5. Диаметр и толщина стенок.
6. ДСТУ.

На выбор ПНД трубы для водоснабжения влияют три основных технических показателя:

• показатель марки полиэтилена;
• диаметр;
• SDR — соотношение между диаметром и толщиной стенок, которое показывает устойчивость к внутреннему давлению.

Среди всех характеристик полиэтиленовых трубопроводов выделяют рабочее или номинальное давление. Оно показывает стабильное давление внутри водопровода при температуре среды 200°С. По этому критерию они делятся на средненапорные, напорные и трубы, которые работают под разрежением.

Из всех трёх видов только для водонапорной разработан ГОСТ 18599-2001, который является критерием её технических параметров и определяет спектр применения:

• для домашнего водоснабжения;
• промышленных мелиорационных систем;
• канализации,
• газоснабжения,
• горячего водоснабжения и отопления.

При высоких технических показателях водонапорные полиэтиленовые конструкции имеют и недостатки. К ним обычно относят утрату свойств при контакте с УФ-излучением и недостаточную упругость при сдавливании.

Полиэтиленовые 63 мм трубы от производителя.

Покупка полиэтиленовых 63 мм труб у производителя дает вам самые широкие возможности. Это всегда: и безупречное качество, и выгодная цена. Никто не будет так переживать за продукцию, как тот, кто выпускает ее на свет.

Выбирая безнапорные 63 мм трубы ПНД, тщательно проверяйте степень гладкости стенок. На поверхности не допустимы раковины, трещины, пузыри и сторонние включения. Полиэтиленовая труба 63 мм допускает наличие небольших продольных линий и волнистости в пределах допустимых отклонений.

Компания-производитель всегда сможет представить вам полный пакет сопроводительных документов и, ценя свою репутацию, никогда не продаст брак. А те, кто ищет оптовые партии, покупая с первых рук, не столкнуться с проблемой, когда чего-то не окажется в необходимых объемах.

Производственные особенности

Состав материалов

ПЭ водопровод обычно создается из марок полиэтилена, относящихся как к группе ПВД (ПЭ высокого давления), так и ПНД (ПЭ низкого давления). Основное их различие состоит в величине допустимого рабочего давления жидкости:

• Трубы ПВД выдерживают меньшее давление воды, менее прочные на разрыв, но более эластичные и менее подвержены растрескиванию при деформациях. Благодаря этому они применяются для водопроводных скважин, где возможно сдавливание трубы при сдвиге пород, и в других подобных случаях.
• Водопроводные трубы ПНД могут выдержать гораздо большее внутреннее давление, внешние механические нагрузки и более высокие температуры. Наиболее применяемые марки для изготовления водопроводной трубы – это полиэтилен низкого давления видов ПЭ-80 и ПЭ-100, из которых делают напорные трубопроводы с давлением воды в них до 20-ти атм.

Нормы и стандарты

Согласно принятому Госстандарту ГОСТ 18599-2001 трубы для подачи воды из полиэтилена должны быть:

• Диаметром от 20-ти до 800 мм,
• Толщиной стенки от 2-х до 60-ти мм,
• С гладкими внутренними и внешними стенками,
• Без видимых глазом дефектов на поверхности и срезе (пустот, трещин, посторонних включений),
• Черного цвета с нанесением синих продольных полос либо полностью синие,
• С нанесением через каждый метр или чаще маркировки с указанием данных изготовителя, номера ГОСТ, марки материала, габаритов, индекса прочности SDR и назначения трубы (питьевая или техническая).

Виды водопроводных труб

По назначению полиэтиленовые трубы для водоснабжения разделяются на группы, имеющие соответствующие свойства:

1. Для подачи холодной воды используются трубы, изготовленные по вышеуказанному ГОСТу. При их выборе достаточно учесть давление воды в водопроводной системе.
2. Питьевые – это особая группа труб. Если подача воды нужна лишь в технически-хозяйственных целях, то для этого подойдет любая ПЭ труба, которая может выдержать требуемое давление. Питьевые же трубы имеют непосредственный контакт с водой, используемой в пищу. Для них необходимо выполнение особых требований:
   • Они не должны менять вкуса и запаха воды,
3. Для них исключены любого вида токсичные выделения, которые бывают у трубы с добавкой примесей, улучшающих некоторые прочностные характеристики, и у изделий из вторсырья,
4. Они обязательно должны быть разрешены к применению органами здравоохранения.
5. Для устройства систем горячего водоснабжения стали в настоящее время использоваться трубы из особого вида полиэтилена со «сшитой» молекулярной структурой (PEX), имеющие гораздо более высокую температуру плавления, чем ПНД и, тем более, ПВД.

ВАЖНО! Для горячей воды с недавних пор стали применяться также трубы из термоустойчивого полиэтилена марки ПЭ-РТ, хорошо выдерживающего поток воды под давлением с температурой 80-95 0C. Они также находят применение в системах теплого пола

Способы установки труб из полиэтилена

Соединение труб во многом зависит от их размера и назначения трубопровода.

Трубы диаметром свыше 110 мм соединяют методом горячей сварки, применяя сварочный аппарат или электромуфты

На сегодняшний день используются 3 способа монтажа:

• с помощью компрессионных фитингов;
• стыковой сваркой;
• электромуфтовой сваркой.

Выбор способа зависит от конкретных ситуаций. Например, ПНД изделия диаметром выше 110 мм зачастую стыкуют методом сварки. Муфты обычно используются при проведении работ с низкими температурными режимами. Для поворотов и разветвлений труб ПНД в системе используются сварные и литые фитинги.

Установка ПНД труб для горячего водоснабжения предполагает учет таких особенностей:

• глубина прокладки сети должна находиться ниже не больше, чем на 20 сантиметров глубины промерзания земли;
• если сварка ПНД изделий производится на траншее, ширину ее дна необходимо организовать на 40 см больше диаметра трубопровода;
• устройство водоснабжения трубами ПНД предполагает засыпание их в траншее сначала слоем песка около 30 см, а затем грунтом.

Выбранные компрессионные фитинги для соединения должны подходить используемым видам труб и соответствовать нагрузкам.

Если есть необходимость сделать разъемное соединение труб, следует использовать компрессионные фитинги
