Расчет расхода воды по диаметру трубы и давлению: калькулятор, формулы

Характеристики и варианты использования

Измерение пропускной способности

Измерение пропускной способности – достаточно важная операция. Она осуществляется для того, чтобы узнать точную скорость интернет-соединения. Измерение можно осуществить с помощью следующих действий:

Наиболее простое – емного файла и отправление его на другой конец. Недостатком является то, что невозможно определить точность измерения.
Кроме того, можно воспользоваться ресурсом speedtest.net. Сервис позволяет измерить ширину интернет-канала, «ведущего» к серверу. Однако для целостного измерения этот способ также не подходит, сервис дает данные обо всей линии до сервера, а не о конкретном канале связи. Кроме того, подвергаемый измерению объект не имеет выхода в глобальную сеть Интернет.
Оптимальным решением для измерения станет клиент-серверная утилита Iperf. Она позволяет измерить время, количество переданных данных. После завершения операции программа предоставляет пользователю отчет.

Старые таблицы расчета – надежное пособие для современного инженера

Старые советские книги по ремонту, а также журналы и строительству часто публиковали таблицы с расчетами, которые обладают большой точностью, т.к. были выведены путем лабораторных испытаний. Например, в таблице пропускной способности труб указывается значение для трубы диаметром 50 мм – 4 т/ч, для трубы 100 мм – 20 т/ч, для трубы 150 мм – 72,8 т/ч, а для Т.е. можно понять, что пропускная способность трубы в зависимости от диаметра меняется не по арифметической прогрессии, а по другой формуле, в которую входят различные показатели.

Онлайн калькуляторы для расчета также в помощь

Сегодня кроме сложной формы и готовых таблиц, расчет пропускной способности трубопровода можно сделать и с помощью специальных компьютерных программ, которые также используют указанные выше параметры, которые нужно ввести в компьютер.

Специальный калькулятор для расчета можно скачать в интернете, а также воспользоваться различными онлайн ресурсами, которых в Сети сегодня великое множество. Ими можно пользоваться как на платной, а так и на бесплатной основе, но многие из них могут иметь неточности в формулах для расчетов и сложности в использовании.

Например, некоторые калькуляторы предлагает в качестве базовых параметров использовать на выбор либо соотношение диаметр/длина, либо шероховатость/материал. Чтобы знать показатель шероховатости, нужно также обладать специальными знаниями из области инженерии. То же самое можно сказать и о падении напора, который используется онлайн калькулятором при расчетах.

Если вы не знаете, где узнать или как вычислить эти параметры, то лучше для вас обратиться за помощью к специалистам, или воспользоваться онлайн калькулятором для расчета пропускной способности трубы.

8.6Расчет трубопроводов линий форсунок, скиммеров, донного слива.

Теперь подберем диаметры трубопроводов, которыми будем делать обвязку форсунок и скиммеров. Для расчетов будем пользоваться следующей таблицей:

Таблица 8.4. Пропускная способность труб различного диаметра.

Диаметр	Площадь	Пропуск. способность при скорости,м3/час
наруж.,мм	внутр.,мм	внут.сеч.,мм2


















0,5 м/с — скорость воды в трубе от переливного лотка
0,8 м/с — скорость воды в трубе коллектора
1,2 м/с — скорость воды в трубе на входе в насос
2,0 м/с — скорость воды при выходе из насоса
2,5 м/с — максимально возможная скорость воды в трубе

Данная таблица предоставляет возможность вычислить диаметры трубы в разных конструктивных применениях и разной требуемой производительности:

Диаметры труб от переливного лотка к коллектору;

Диаметры труб коллектора;

Диаметры всасывающей трубы на подачу в насос;

Диаметр трубы после насоса, фильтров, линии форсунок.

У нас в бассейне присутствует 4-е форсунки и насос производительностью 15м 3 /ч. Т.е. на каждую форсунку приходится почти по 4м 3 /ч. Исходя из производительности насоса, по таблице подберем общую трубу подачи на форсунки. Скорость воды в трубе принимаем 2 м/с и находим значение диаметра трубы при 15м 3 /ч. Если точного значения в таблице нет, то берем ближайшее. В нашем случае подающая труба на форсунки будет диаметром 63 мм, а разветвления на пары форсунок пойдут диаметром 50мм.

Рис 8.11. Соединение форсуночной линии.

Для соединения форсунок нам понадобятся следующие материалы:

Уголок 50мм-90 0 — 6шт.

Тройник 50мм — 2шт.

Тройник 63мм — 1шт.

Редукция короткая 63-50мм — 2шт.

— труба 63мм — 6 м. (определяется по расстоянию от центра

длинного борта до техпомещения.)

Труба 50мм — 12м. (суммируем все отрезки трубы 50мм

согласно вычисленному расположению форсунок.)

Для подключения донного слива обычно достаточно трубы диаметром, как и диаметр выпускного отверстия самого донного слива (для частных бассейнов это 2″» и соответственно труба D=63мм). Если же донных сливов два, то их нужно соединить в трубу D=90мм.

Рис. 8.12 Подключение донных сливов.

В нашем случае донный слив один. Поэтому для его подключения достаточно следующих материалов:

Муфта с н.р. 63-2″» — 1шт.

Труба 63мм — 2м.

Теперь определим, какой трубой подключаются скиммера. В скиммерах обычно бывают отверстия с подключением 1,5″» или 2″». Скиммера в бассейне в режиме фильтрации забирают где-то 70-90% от общего потока, который всасывает насос, а остальное приходится на донный слив. Поэтому необходимо ориентироваться по табличке. Смотрим графу со скоростью потока 1,2 м/с (скорость воды на входе в насос) и выбираем диаметр трубы с производительностью 15м 3 /ч-30%=10м 3 /ч. В нашем случае будет достаточно трубы диаметром D=63мм, но идеально было бы поставить трубу D=75мм.

Рис 8.13 обвязка скиммеров.

Для обвязки скиммеров нам понадобятся следующие материалы:

Муфта с н.р. 50-2″» — 2шт.

Угол 50-90 0 — 2шт.

Тройник 63 — 1шт.

Редукция 63-50 — 2шт.

Труба 50мм — 6м.

Пропускная способность трубопровода.

Такая характеристика как пропускная способность трубопровода зависит от нескольких факторов. Прежде всего, это диаметр трубы, а также тип жидкости, и другие показатели.

Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.

При расчете любых систем, основанных на циркуляции жидкости по трубам, возникает необходимость точного определения пропускной способности труб. Это метрическая величина, которая характеризует количество жидкости, протекающее по трубам за определенный промежуток времени. Данный показатель напрямую связан с материалом, из которого изготовлены трубы.

Если взять, к примеру, трубы из пластика, то они отличаются практически одинаковой пропускной способностью на протяжении всего срока эксплуатации. Пластик, в отличие от металла, не склонен к возникновению коррозии, поэтому постепенного нарастания отложений в нем не наблюдается.

Что касается труб из металла, то их пропускная способность уменьшается год за годом. Из-за появления ржавчины происходит отслойка материала внутри труб. Это приводит к шероховатости поверхности и образованию еще большего налета. Особенно быстро этот процесс происходит в трубах с горячей водой.

Далее приведена таблица приближенных значений которая создана для облегчения определения пропускной способности труб внутриквартирной разводки. В данной таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы.

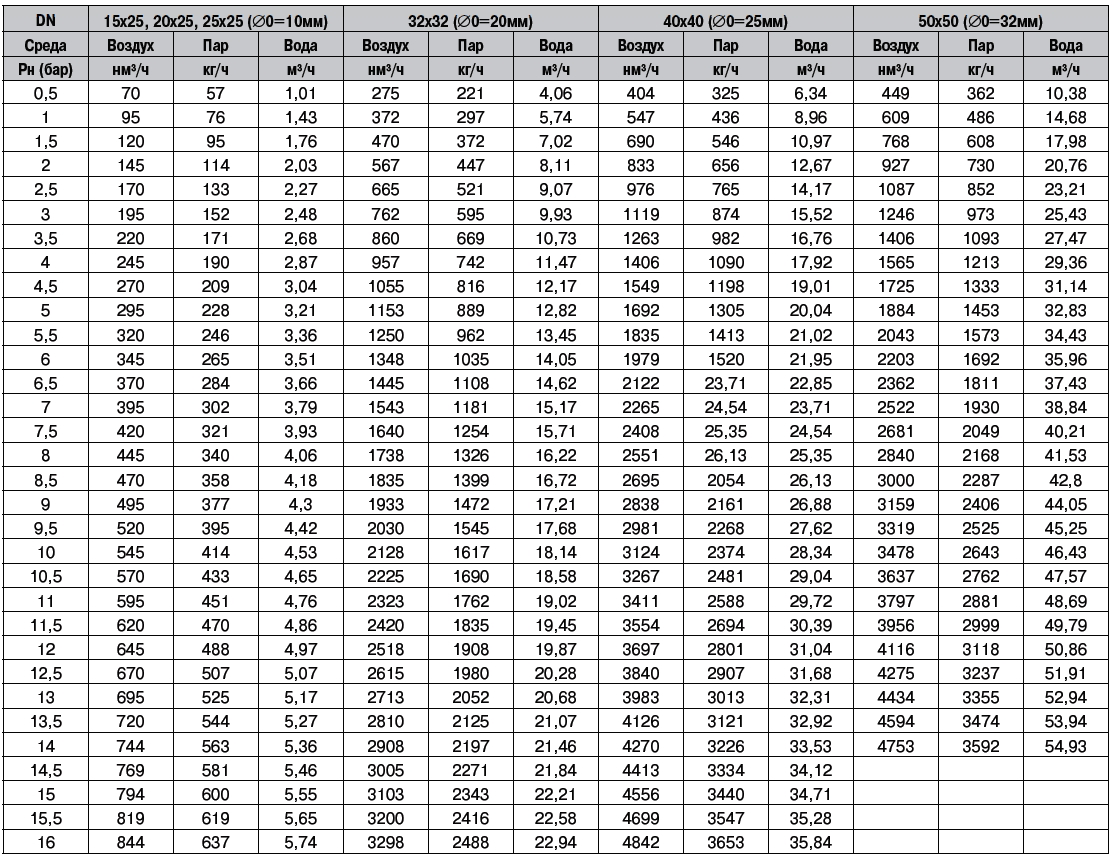

Таблица пропускной способности труб для жидкостей, газа, водяного пара.

Вода городского водопровода

Вода трубопроводной магистрали

Вода системы центрального отопления

Вода напорной системы в линии трубопровода

Масло линии трубопровода

Масло в напорной системе линии трубопровода

Пар в отопительной системе

Пар системы центрального трубопровода

Пар в отопительной системе с высокой температурой

Воздух и газ в центральной системе трубопровода

Чаще всего, в качестве теплоносителя используется обычная вода. От ее качества зависит скорость уменьшения пропускной способности в трубах. Чем выше качество теплоносителя, тем дольше прослужит трубопровод из любого материала (сталь чугун, медь или пластик).

Расчет пропускной способности труб.

Для точных и профессиональных расчетов необходимо использовать следующие показатели:

Материал, из которого изготовлены трубы и другие элементы системы;
Длина трубопровода
Количество точек водопотребления (для системы подачи воды)

Наиболее популярные способы расчета:

1. Формула. Достаточно сложная формула, которая понятна лишь профессионалам, учитывает сразу несколько значений

Основные параметры, которые принимаются во внимание – материал труб (шероховатость поверхности) и их уклон

2. Таблица. Это более простой способ, по которому каждый желающий может определить пропускную способность трубопровода. Примером может послужить инженерная таблица Ф. Шевелева, по которой можно узнать пропускную способность, исходя из материала трубы.

3. Компьютерная программа. Одну из таких программ легко можно найти и скачать в сети Интернет. Она разработана специально для того, чтоб определить пропускную способность для труб любого контура. Для того что узнать значение, необходимо ввести в программу исходные данные, такие как материал, длина труб, качество теплоносителя и т.д.

Следует сказать, что последний способ, хоть и является самым точным, не подходит для расчетов простых бытовых систем. Он достаточно сложен, и требует знания значений самых различных показателей. Для расчета простой системы в частном доме лучше воспользоваться таблицами.

Пример расчета пропускной способности трубопровода.

Длина трубопровода – важный показатель при расчете пропускной способности Протяженность магистрали оказывает существенное влияние на показатели пропускной способности. Чем большее расстояние проходит вода, тем меньшее давление она создает в трубах, а значит, скорость потока уменьшается.

Приводим несколько примеров. Опираясь на таблицы, разработанные инженерами для этих целей.

Пропускная способность труб:

0,182 т/ч при диаметре 15 мм
0,65 т/ч с диаметром трубы 25 мм
4 т/ч при диаметре 50 мм

Как можно увидеть из приведенных примеров, больший диаметр увеличивает скорость потока. Если диаметр увеличить в 2 раза, то пропускная способность тоже возрастет. Эту зависимость обязательно учитывают при монтаже любой жидкостной системы, будь то водопровод, водоотведение или теплоснабжение. Особенно это касается отопительных систем, так как в большинстве случаев они являются замкнутыми, и от равномерной циркуляции жидкости зависит теплоснабжение в здании.

Как рассчитывают проходимость для газовой, водопроводной, канализационной трубы

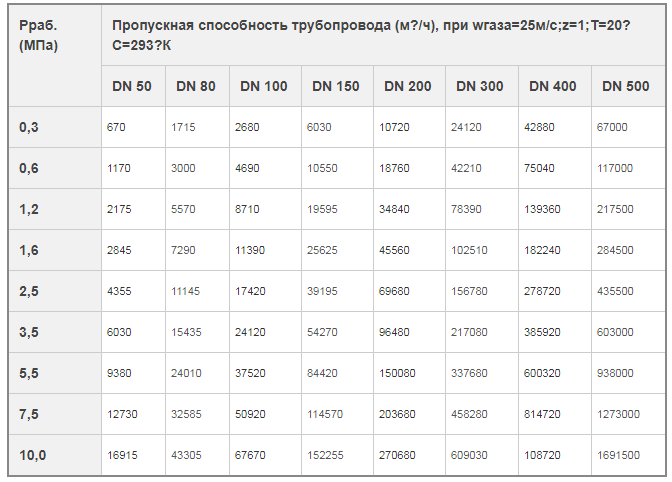

Имея дело с транспортировкой газа, пользуются формулой:

Qmax = 0.67 Ду2 * p, в которой:

Qmax – объем газа, проходящего в единицу времени; Ду – диаметр условного прохода; р – рабочее давление. На бытовом уровне выполнение расчетов с помощью приведенной формулы может оказаться вполне достаточным. Ведя промышленное строительство, берут иную формулу:

Qmax = 196,386 Ду2 * p/z*T,

в которой использованы параметры для транспортируемого газа: z – коэффициента сжатия; T – температуры по шкале Кельвина.

Для частного дома и внутриквартирной разводки наибольшее значение имеет проведение расчетов, связанных с эксплуатацией водопроводной сети. Проведение гидравлического расчета возможно по достаточно сложной формуле, в которую включены параметры, относящиеся к:

средней скорости водного потока;
внутреннего диаметра;
гидравлического уклона;
кинематической вязкости воды;
шероховатости внутренней стенки.

Более практичным выглядит использование таблиц и компьютерных программ.

В качестве важнейшего фактора при определении проходимости водопровода рассматривается его внутренний диаметр. Другими факторами, влиянием которых не всегда представляется возможным пренебречь, выступают:

теплоноситель;
отдаваемая теплота;
коэффициент шероховатости;
перепад давления, замеренного на входе в систему и на выходе из нее;
протяженность линии;
переходники, наличествующие в водопроводной системе.

При расчете для канализационной системы важно понимать, какого типа она будет — напорной или самотечной

Выполнение гидравлических расчетов для обустройства или ремонта канализационной системы требует обязательного учета ее вида, относится она к напорным или безнапорным. Важнейшими являются показатели:

степени наполнения канализационной трубы;
уклона.

Внимание при проведении гидравлического расчета уделяется именно этим параметрам, так как остальные достаточно просто определяются на их основе. Величину уклона для труб канализационной системы принято устанавливать на уровне, при котором стоки будут перемещаться со скоростью, достаточной для самоочищения канализационной системы. Нормами СНиП установлены минимальные показатели уклона для труб определенного диаметра

Нормами СНиП установлены минимальные показатели уклона для труб определенного диаметра

Нормами СНиП установлены минимальные показатели уклона для труб определенного диаметра.

Скорость канализационных стоков, при которой обеспечивается самоочищение системы, составляет 0,7 м/с для труб с условным диаметром в 150-250 мм при степени наполнения, равной 0,6. Для определения скорости канализационных стоков применяется формула

V = C√R*I, в которой:

v – искомая скорость; C – коэффициент смачивания; R – величина радиуса, относящаяся к заполненному пространству трубы. Для получения более точных величин прибегают к несложному расчету R = A/P, оперируя понятиями площади сечения водного потока – A и длины трубы, непосредственно контактирующей с перемещаемой рабочей средой; I – уклон.

Из формулы для определения канализационных стоков выводятся другие, позволяющие рассчитать:

уклон: — I = v2/C2*R;

коэффициент смачивания: С = (1/n) *R1/6. Здесь n является коэффициентом шероховатости.

Проведение расчетов безнапорной канализации по таблицам облегчается, если известен диаметр труб.

Расчеты по таблицам для напорной канализации требуют наличия двух показателей:

Степени наполнения.
Средней скорости движения транспортируемой среды.

Определение пропускной способности трубы может осуществляться различными методами. При проведении расчетов, требующих высокого уровня точности, учитывается воздействие целого ряда факторов. Выполняются такие расчеты специалистами, стоимость услуг которых достаточно велика. На бытовом уровне, выполняя работы по монтажу или ремонту инженерных сетей в частном доме или квартире, возможно использование таблиц, специальных компьютерных программ или рекомендаций, заложенных СНиПами

При этом не стоит забывать о важности такого условия, как грамотное выполнение монтажа

Соответствие диаметра труб объему носителя

В качестве теплоносителя в большинстве систем отопления используется вода. Она нагревается центральным котлом. В качестве источника энергии используется газ, электричество, горючие жидкости или твердое топливо. Этот узел – сердце системы отопления. Обогревательный узел, магистрали, запоры и отдающие тепло радиаторы образуют сложную схему, в которой каждый элемент должен быть скрупулезно выверен. Прогнозирование энергетических затрат и необходимой мощности котла, расчет трубы отопления, выбор носителя и типа топлива оптимизируют расходы при строительстве и эксплуатации. Изначальная предусмотрительность застрахует от скорого ремонта и необходимости доработки уже запущенной в действие отопительной магистрали.

Устройство автономной системы отопления

Расчет труб для отопления частного дома можно заказать профессионалам, доверившись опыту. Самостоятельно вывести показатели помогают сантехнические «калькуляторы»: программы, производящие расчет трубы для отопления, предлагаются на сайтах производителей и магазинов. В калькуляторы заложены усредненные показатели типовых радиаторов и труб: владельцу нужно указать метраж, высоту потолков и тип постройки, чтобы система сама сделала расчет регистров из гладких труб для отопления или емкости котла. Недостаток калькуляторов в предварительной настройке под нужды конкретного сервиса. Вряд ли владельцы портала разместят программу, которая рекомендует продукцию конкурентов, даже если основанный на реальных характеристиках расчет сечения трубы отопления это предусматривал.

Диаметры труб для водопровода из различных материалов

Сегодняшний рынок может предложить несколько более разнообразный выбор. По этой причине дилетанту нелегко приходится при попытке сориентироваться и выбрать среди пластиковых, металлопластиковых и других водопроводных труб соответствующие запросам диаметры.

Особенно затруднен выбор, когда необходимо при совершении ремонта стыковать трубы из различных материалов.

Схема трубы: внутренний и наружный диаметр

Системы исчисления диаметров труб из различных материалов

При стыковании водопроводных труб из стали с трубами из пластика можно использовать стандартные переходные элементы – их выполняют, учитывая размеры водопроводных труб из каждого материала.

Несколько большие сложности могут быть, если потребуется замена медных и алюминиевых труб, так как они выпускаются согласно метрическим стандартам. При этом следует учесть реальный метрический размер как наружного, так и внутреннего диаметров.

Обозначения размеров труб для водопровода несколько отличаются от общепринятых, а если учесть то, что водопроводчики – люди довольно изобретательные, неудивительно, что они нашли из положения прекрасный выход. Была разработана специальная удобная система резьбы для наружного диаметра.

Описать ее можно примерно так. Труба полудюймовая выпускается с диаметром менее 21 мм, такой же диаметр и у наружной резьбы. Но при обозначении ее указывают в соответствии с внутренним диаметром и прибавляют слово «труб». В документации это выглядит следующим образом: 1/2” труб.

Диаметры труб стальных водопроводных

Внутренний диаметр у труб с разной резьбой будет таким:

труба 1/2 дюйма – 12,7 мм;
труба 3/4 дюйма – 19,0 мм;
труба 7/8 дюйма – 22,2 мм;
дюймовая труба – 25,4 мм;
1,5 дюймовая труба – 38,1 мм;
2 дюймовая труба – 50,8 мм.

Диаметры трубной резьбы:

труба 1/2 дюйма – 20,4 — 20,7 мм;
труба 3/4 дюйма – 25,9 — 26,2 мм;
труба 7/8 дюйма – 29,9 — 30,0 мм;
дюймовая труба – 32,7 — 33,0 мм;
1,5 дюймовая труба – 45,8 — 46,2 мм;
2 дюймовая труба – 57,9 — 58,3 мм.

После ознакомления с размерами водопроводных труб сориентироваться при выборе уже намного проще. Чтобы как можно меньше проблем возникало при состыковке стальных и пластиковых труб, можно изучить специальные таблицы, где приводятся размеры труб водопроводных из разного материала.

Подробности

Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.

К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.

Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.

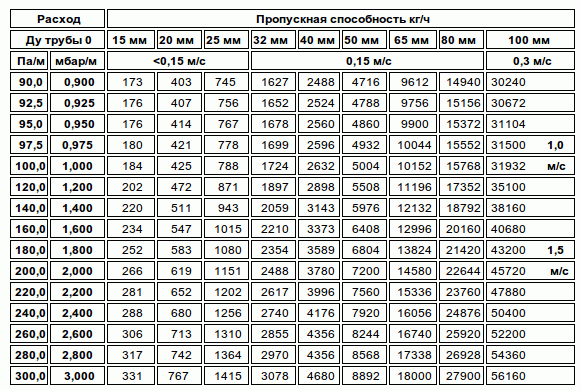

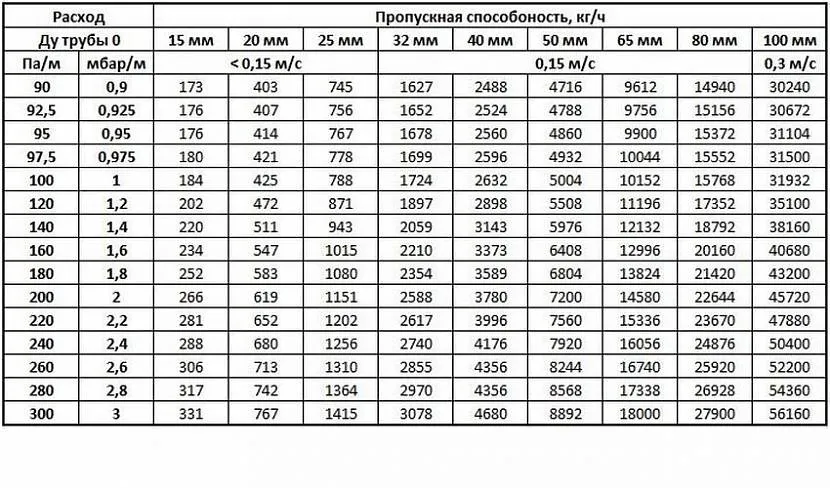

Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.

Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.

Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.

Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.

Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.

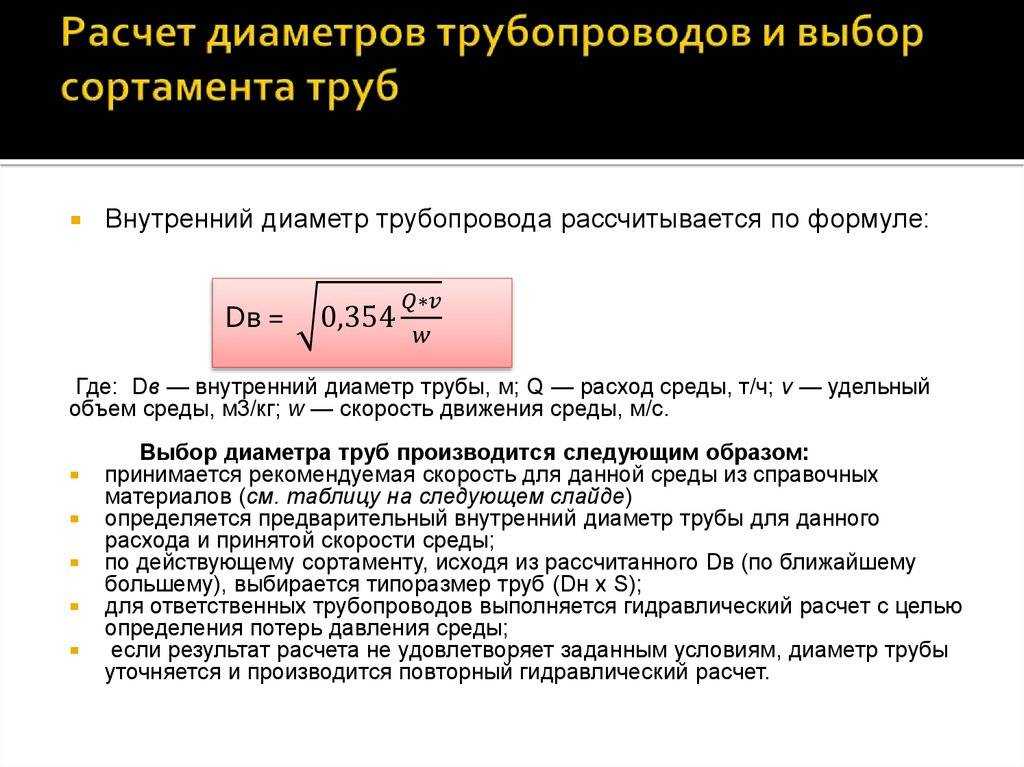

Как определить диаметр согласно СНиП 2.0.4.01 – 85.

Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.

Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.

СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.

Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.

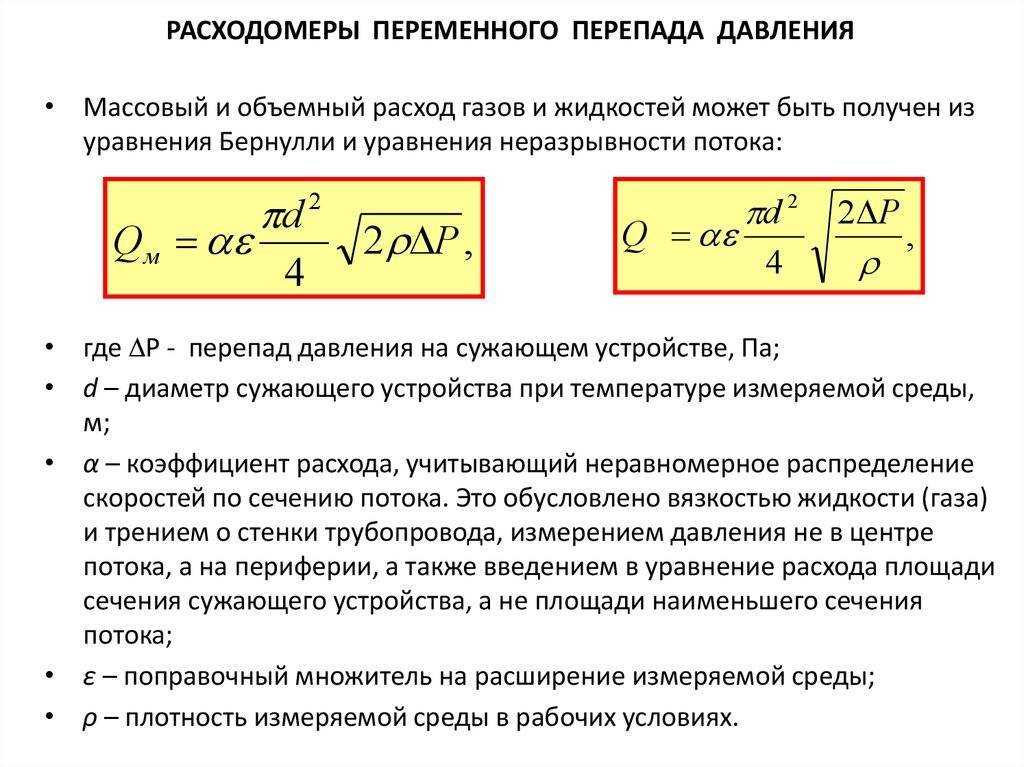

Как вычислить расход жидкости, зная давление и диаметр.

Для расчетов применяют формулу q=π × d²/4 × V, в которой:

-q расход воды в литрах.

-d внутренний диаметр трубы в сантиметрах.

-V скорость транспортировки жидкости, измеряется м/с.

Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.

Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды

Совсем иначе себя ведет внутренняя поверхность изделий из стали

Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.

Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Монтаж системы выполняется с использованием следующих фитингов:

переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
запорных элементов;
заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Физический вариант определения ПС

Физический способ определения пропускной способности включает в себя проведение расчётов по специальным формулам. В зависимости о того, какой тип системы проектируется, формулы расчётов будут различаться

Для проведения самостоятельного (физического) расчёта ПС трубопровода, во внимание принимаются следующие показатели:

Шероховатость.
Внутренний диаметр.
Уклон трубопровода.
Значение сопротивления.
Степень зарастания.

По устаревшей формуле во внимание принимались только три основных параметра: диаметр, давление и шероховатость. Самостоятельно произвести расчёт человеку, который с этим никогда не сталкивался, будет достаточно проблематично

Что такое бит? Как измеряется скорость в битах?

Битовая скорость – показатель измерения скорости соединения. Рассчитывается в битах, мельчайших единицах хранения информации, на 1 секунду. Она была присуща каналам связи в эпоху «раннего развития» интернета: на тот момент в глобальной паутине в основном передавались текстовые файлы.

Сейчас базовой единицей измерения признается 1 байт. Он, в свою очередь, равен 8 битам. Начинающие пользователи очень часто совершают грубую ошибку: путают килобиты и килобайты. Отсюда возникает и недоумение, когда канал с пропускной способностью 512 кбит/с не оправдывает ожиданий и выдает скорость всего лишь 64 КБ/с. Чтобы не путать, нужно запомнить, что если для обозначения скорости используются биты, то запись будет сделана без сокращений: бит/с, кбит/с, kbit/s или kbps.

Какие имеются методы расчёта ПС труб

ПС труб – это немаловажный параметр, представляющий собой возможность трубы проводить соответствующее количество воды за определённый отрезок времени. ПС трубопровода зависит от такого технического показателя, как диаметр

Чем выше данный параметр, тем соответственно большее количество воды проходит по ней за принимаемое во внимание значение времени

Диаметр хотя и является главным фактором, но не единственным. ПС зависит также от давления напора в системе, а также от типа жидкости. Чем выше показатель давления, тем больше будет значение рассматриваемого показателя. Для выявления рассматриваемого параметра известно несколько методов, которые называются:

Физический метод.
Табличный способ.
Определение с применением программы.

Рассмотрим подробно, что же представляет собой каждый вариант.

Применение табличного метода

В этом случае для создания справочной таблицы использовались наиболее типичные значения основных параметров. Для вычисления расхода воды по диаметру трубы и давлению, таблица должна использоваться следующим образом:

В верхней строке каждой колонки указаны девять наиболее распространённых диаметров труб.
По строкам указана величина давления.
В левой колонке указаны значения, выраженные в Паскалях на метры, в следующей – в миллибарах на метр (в атмосферах).
Подбор можно производить с учётом скорости движения потока воды. В таблице указан водорасход в соответствии с диаметром трубы и другими параметрами.

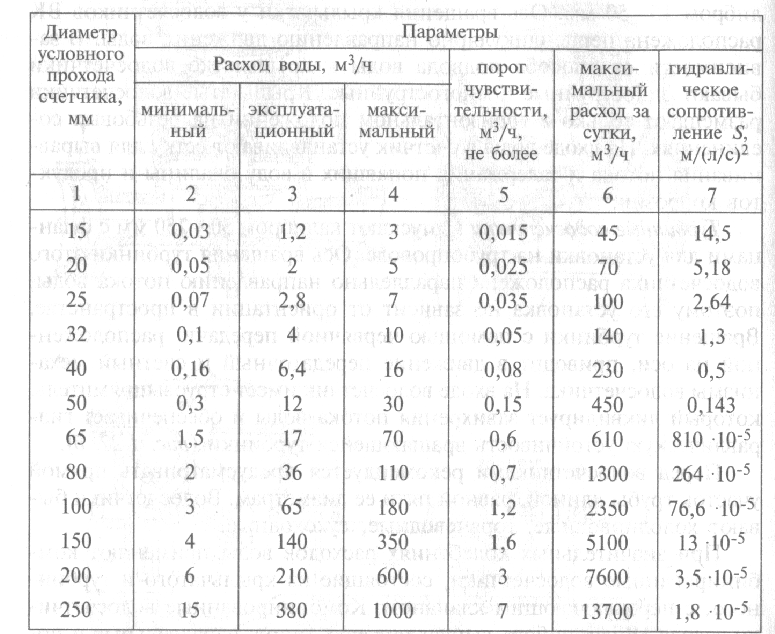

Таблица для определения пропускной способности трубы Источник vannayasovety.ru В большинстве водопроводных систем давление находится в пределах 1,5-2,5 атмосфер. В домах с большой этажностью принято применять несколько отдельных сегментов. Поэтому данные таблицы применимы также и к многоэтажным домам.
