Классификация трубопроводной промышленной арматуры

Защитная арматура

Защитная арматура – предназначена для защиты оборудования и трубопроводов от недопустимых или не предусмотренных технологическим процессом изменений параметров рабочей среды, а также для отключения потока. Включает:

• Обратная арматура
• Отключающая (скоростная) арматура — предназначенная для автоматического предотвращения превышения скорости потока рабочей среды.

Отличие защитной от предохранительной трубопроводной арматуры в том, что поток не стравливается, а лишь отключается конкретный элемент.

Обратная арматура

Обратная арматура – предназначена для автоматического предотвращения обратного течения рабочей среды. При течении среды в заданном направлении запирающий элемент (например золотник клапана) приподымается за счет давления среды и опускается в седло в случае обратного тока.

Основные конструкции обратной арматуры:

• обратный клапан
• обратный затвор

Обратный клапан

Классификация по различным параметрам

Помимо функциональных различий и особенностей конструкции критериями для деления устройств на группы служит их назначение и сфера применения.

По сфере применения

По особенностям применения устройства разделяют на четыре разновидности:

• Детали общего назначения, которые могут использоваться в различных отраслях.
• Арматуру специального назначения (эти устройства должны обладать определенными характеристиками, которые оговариваются специально).
• Санитарно-техническая, которая используется в трубах, предназначенных для оснащения бытового оборудования.
• Фасонные детали для особых условий эксплуатации, например, для магистралей, транспортирующих агрессивные вещества.
• Для трубопроводов судостроительной или транспортной промышленности.

Логично, что арматура для газопроводов должна отличаться высокой степенью герметичности. Для трубопроводов, транспортирующих нефть, важнейшим является антикоррозийная устойчивость, для труб, применяемых в химической промышленности важным критерием является инертность к агрессивным химическим соединениям.

По типу соединения

В зависимости от способа соединения, арматура делится на несколько групп:

• Фланцевая — разборные детали, которые могут многократно разбираться, например, при ремонте или для прочистки. Крепится на болты. Распространена в системах, работающих в системах с высоким давлением и температурой.
• Муфтовая арматура с резьбой. Подходит для труб из металлопластика, полиэтиленовых и полипропиленовых трубных изделий.
• Арматура под сварку — самая надежная, сварка осуществляется в раструб или встык.
• Арматура для цапкового крепления (устройства небольшого размера, которые способны работать под высоким давлением, с наружной резьбой).
• Устройства под штуцерное соединение (детали с наружной резьбой, диаметром не более 15 мм).

Рекомендуем ознакомиться: Канализационные трубы их виды и правила монтажа

По методу герметизации

В зависимости от того, каким образом происходит герметизация стыков, различают:

Сальниковая	Соединение, когда шток и шпиндель дополнительно уплотняются сальниковой набивкой.
Мембранная	Эластичный диск, который обеспечивает герметичность стыков.
Сильфонная	В качестве уплотнителя выступает сильфонный узел, который представляет собой гофрированную трубку.
Шланговая	Арматура, оснащенная эластичным шлангом, пережимание которого создает герметичное отсечение потока.

Промышленная запорная арматура для труб – в чем ее особенности?

Ввиду того, что арматура для труб в виде готового продукта должна полностью соответствовать всем требованиям безопасности и нормативной документации, ее изготовлением в большинстве случаев занимаются только крупные предприятия. Для того чтобы производить данные элементы в промышленных масштабах, нужна возможность управления процессом дистанционно, автоматический рабочий режим и максимально высокая надежность.

Здесь появляется еще одна классификация арматуры. Так, по сфере своей эксплуатации может быть:

• общетехнической;
• промышленной сантехнической;
• для эксплуатации в особых условиях;
• судовой/транспортной;
• промышленной специальной.

Продукция первой категории производится преимущественно серийно и может применяться во всех возможных сферах. Что же касается арматуры, предназначенной для эксплуатации в особых условиях, то она используется в энергосистемах с повышенными техническими характеристиками, а еще в случаях, когда ремонтируются/устанавливаются транспортные магистрали для агрессивных или токсичных веществ.

Особые требования выдвигаются к транспортным/судовым элементам. Они изготавливаются с учетом размеров и массы изделий, а также иных параметров, в том числе возможности использования в разных климатических зонах. Наконец, промышленная специальная продукция проектируется и создается под заказ для конкретных организаций и ведомств.

Виды

Классификация деталей для остановки потока газов, жидкостей выполняется по разным факторам. Виды запорной арматуры по способу соединения:

• фланцевые;
• бесфланцевые.

Форма фланцев может быть треугольной, квадратной, круглой.

Куча запорной арматуры

Задвижка

Тип запорной арматуры, который устанавливается на магистральных трубопроводах. Главный технический элемент — шпиндель. Он может быть неподвижным или выдвижным. Задвижки могут отличаться техническими характеристиками, устойчивостью к агрессивным средам.

Может возникнуть вопрос — чем отличается задвижка от заслонки. В этом плане главные различия кроются в меньшем количестве деталей у заслонок. Благодаря этому они реже ломаются.

Задвижки не изготавливаются из материалов устойчивых к химикатам. Из-за этого их используются только для создания систем водоснабжения. Для перемещения химикатов нужно использовать заслонки.

Вентиль

Запорный кран-вентиль представляет собой корпус с двумя креплениями для труб, в котором есть запор, двигающийся с помощью резьбового соединения. При вращении вентиля двигается шток с маховиком, которые перекрывают или открывают поток рабочего носителя. Могут запирать водопровод, регулировать подачу жидкости или газа.

Кран шаровой запорный

Представляет собой литой корпус, который с двух сторон имеет резьбу для подключения к трубам. Для перекрытия потока есть ручка, с помощью котором можно изменять положение затворной заслонки. Дополнительно под ручкой устанавливается резиновая прокладка уплотнения.

Краны бывают:

• многоходовыми, проходными.
• ручными, оборудованными электроприводами.

Затвор может двигаться путем прижима или закручивания.

Дополнительная возможность крана — регулировка подачи газа или жидкости. Изготавливаются из стали, чугуна, бронзы, пластика, фарфора.

Клапан

Наиболее распространенное устройство, используемое для перекрытия трубопроводов. Регулировать положение заслонки можно с помощью маховика. Дорогие модели оборудуются электроприводами. Наиболее часто они устанавливаются на канализационных системах. Не подходят для работы с жидкостями температурой более 50 градусов Цельсия.

Затворы

Затвор — главная деталь любого закрывающего механизма. Если он неисправен, жидкость или газ разрушит трубопровод. Чаще они изготавливаются из стали или чугуна. Самые распространенные — дисковые затворы.

Дисковый затвор запорной арматуры

Классификация по сфере эксплуатации

В зависимости от сферы использования различают 5 типов трубопроводной арматуры.

• Универсальные изделия. Это продукты серийного производства, применяются в разнообразных трубопроводах без привязки к профилю предприятия, которое их использует.
• Приспособления специального назначения выполняются под конкретные параметры с учетом специфики сети и особенностей ее эксплуатации.
• Изделия для особых условий пользования. Ими оснащают трубопроводы, требования к безопасности, надежности, управляемости которых значительно повышены в силу ответственности за их работу пользователя. Как правило, речь о магистралях для транспортировки токсичных, взрывоопасных и других агрессивных рабочих сред.
• Узкопрофильные изделия. Назначение трубопроводной арматуры этого типа – обустройство трубопроводов транспортных предприятий, судостроительных заводов.
• Санитарно-техническая продукция для обустройства бытовых сетей. Как и универсальные изделия, она производится конвейерно, но в отличие от первых, к ее видам предъявляют серьезные требования в плане дизайна и простоты подключения, использования, замены.

Преимущества применения арматуры

Рациональное сочетание различных по своим свойствам материалов позволяет создать новый материал, обладающий новыми особенностями, неприсущими исходным составляющим материалам. Например, если обычная бетонная балка при появлении трещин в растянутой зоне разрушается, то при армировании растянутой зоны, несмотря на наличие тещин в бетоне, такой балке ничто не угрожает, а её несущая нагрузка возрастает.

Работа конструкций из армированных материалов более сложна, чем работа конструкций из неармированных материалов. В зависимости от назначения конструкций и величины нагрузки, которую они будут нести при эксплуатации, выбирается и вид арматуры. Рассмотрим наиболее распространенные виды арматуры подробнее.

Типы трубопроводной арматуры

Запорная трубопроводная арматура, наиболее распространенная разновидность арматурных изделий, имеет несколько конструктивных вариантов исполнения. Трубозапорная арматура делится на следующие типы:

• задвижка;
• заслонка (дисковый затвор);
• вентиль (клапан);
• кран.

Задвижка — трубозапорная арматура, в которой перекрывающая конструкция перемещается параллельно движению циркулирующего потока. Существует две разновидности задвижек — клиновые и параллельные. В клиновых задвижках поток перекрывается затвором, в котором уплотнители размещены под углом друг к другу. Затвор, в зависимости от конструктивного исполнения, может быть жестким, эластичным либо выполненным в виде двух дисков из легированной стали.

Задвижки делятся на виды согласно типу затвора. Конструкции с вращаемым (не выдвижным) шпинделем, применяются в трубопроводах, транспортирующих коррозийно нейтральные среды, длительное пребывание в которых шпинделя не провоцирует разрушение материала (нефть, вода), во химической промышленности практикуется установка заглушек с выдвижным шпинделем.  Мощные стальные задвижки способы выдерживать давление потока до 25 мПа.

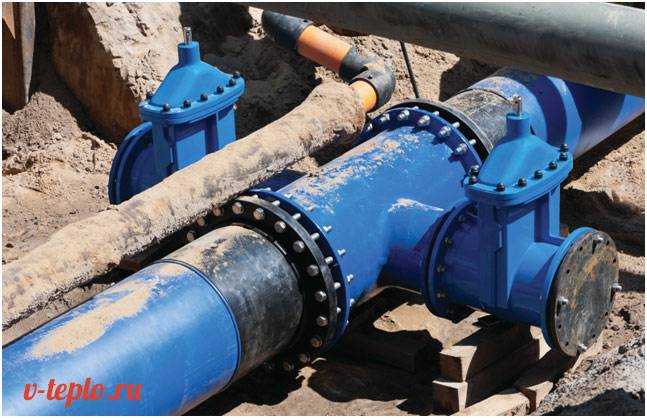

Трубопроводная задвижка

Вентиль — арматура, выполняющая перекрытие потока за счет возвратно-поступательного движения затвора внутри трубопровода. Вентиль, в большинстве случаев, имеет плоский затвор , сечение которого соответствует внутреннему диаметру трубы. Вентиля изготавливаются с фланцевым соединением, обеспечивающим высокий уровень герметичности.

В зависимости от материала вентиль может быть чугунным, стальным (нержавейка либо легированная сталь) либо бронзовым. Существуют прямоходные, угловые и смесительные вентили, установка последних выполняется при необходимости поддержания требуемой температуры, концентрации либо плотности транспортируемой среды.

Заслонка — арматура, перекрывающая трубопровод за счет вращения вокруг собственной оси запирающего диска. Заслонки конструктивно схожи с вентилями, однако они имеют значительно меньшие габариты  и более обширную сферу использования — данная арматура, помимо промышленности, востребована в тепло и водоснабжении, канализационных системах.

Кран — наиболее распространенная разновидность запорно-регулирующей арматуры в бытовой эксплуатации. Запирающая часть в кране размещается по направлению потока циркулирующей среды, она может выполняться в виде шарового либо конусного элемента.

Запорные краны могут устанавливаться на трубопроводы, транспортирующие жидкую либо газообразную среду. К преимуществам данной арматуры относятся компактные габариты, простота и ремонтопригодность конструкции, минимальное время активации.

В зависимости от тип конструкции краны могут быть проходными, угловыми либо смесительными (трехходовыми), в которых к центральному выходному отверстию подсоединены два входных патрубка, что позволяет смешивать несколько рабочих сред между собой.

Кран — оптимальный выбор запорно-регулирующей арматуры не только для стальных, но и для полипропиленовых трубопроводов.

2.6. Условное обозначение и маркировка запорной арматуры

Чтобы отличить один вид арматуры от другого как по конструкции, так и по применяемым материалам, существует ГОСТ 4666-75 “Арматура трубопроводная. Маркировка и отличительная окраска”. Маркировка должна выполняться на корпусе запорной арматуры и содержать товарный знак завода-изготовителя; номинальное (условное) давление, диаметр номинального (условного) прохода, стрелку, показывающую направление потока среды, марку или условное обозначение материала корпуса для арматуры, изготовленной из стали со специальными свойствами (коррозионно-стойкой, жаростойкой, хладостойкой и т.д.). Знаки маркировки на литой арматуре выполняют — штамповкой, клеймением или гравировкой. Знаки маркировки наносят на лицевой стороне корпуса, кроме товарного знака завода-изготовителя, который наносят на противоположной стороне. На арматуре, обеспечивающей прохождение рабочей среды в любом направлении, маркировку наносят без стрелок. На торцах запорных органов кранов должны наноситься риски, указывающие расположение проходных отверстий в запорном органе. В настоящее время трубопроводная арматура выпускается многими заводами и предприятиями. ЦКБ арматуростроения (г.Санкт-Петербург) приняты условные обозначения арматуры: Например, первые две цифры обозначает вид запорной арматуры, следующие за ней буквы — материал, из которого изготовлен корпус, далее — первая цифра — тип применяемого привода, следующие две цифры — конструкция арматуры по каталогу завода — изготовителя, следующие две буквы указывают на материал, из которого выполнены уплотнительные поверхности. Изделия без вставных или наплавленных уплотнительных колец, т.е. с уплотнительными поверхностями, выполненными непосредственно на самом корпусе, обозначают буквами “бк” (без колец). С обозначением материала уплотнительных поверхностей объединяется обозначение материала внутреннего покрытия корпуса. Условное обозначение изделия, дополненное римской цифрой, указывает на различные варианты конструктивного исполнения основного изделия. Примеры условных обозначений запорной арматуры: 1) 15кч22нж: 15 — клапан (Ндп вентиль), кч — корпус из ковкого чугуна; 22 — конструкция клапана (Ндп вентиля (по каталогу); нж — уплотнительные поверхности из нержавеющей стали; 2) 15кч916бр: 15 — клапан (Ндп вентил)ь; кч — корпус из ковкого чугуна; 9 — вид примененного привода (электрический); 16 — конструкция вентиля (по каталогу); бр — уплотнительные поверхности из латуни или бронзы; 3) 11с320бк: 11 — кран; с — корпус из углеродистой стали; 3 — вид примененного привода (механический с червячной передачей); 20 — конструкция крана (по каталогу); бк — уплотнительные поверхности выполнены непосредственно на корпусе, т.е. без вставных колец. В зависимости от материала корпуса наружные необработанные поверхности (корпус, крышка, сальник и т.д.) чугунной и стальной арматуры (кроме приводных устройств) окрашивают в различные отличительные цвета по ГОСТ 4666-75 “Арматура трубопроводная. Маркировка и отличительная окраска”: серый ковкий чугун — черный; сталь коррозионная — голубой; сталь углеродистая — серый; сталь легированная — синий. Арматуру из цветных сплавов не окрашивают, но в зависимости от материала уплотнительных деталей производят окраску привода. На магистральных газопроводах применяют запорную арматуру различного типа, но наиболее распространение получили задвижки, клапаны (Ндп вентили), обратные клапаны и краны.

Классификация шаровых кранов

Эту запорную арматуру классифицируют по типу проточной части корпуса, выделяя:

• полнопроходные краны,
• краны с зауженным проходом.

По типу присоединения к трубопроводу:

• муфтовые,
• фланцевые,
• цапковые,
• штуцерно-торцовые,
• по приварку.

По состоянию крана с приводом:

• нормально открытые (НО),
• нормально закрытые (НЗ).

По типу управления:

• с ручным приводом;
• с механизированным приводом (гидро-, электро-, пневмоприводом);
• с механизированным приводом и ручным дублером.

По количеству и типу соединяемых патрубков:

• проходные;
• угловые;
• смесительные (с тремя и более патрубками).

Номенклатура шаровых кранов на некоторых заводах включает изделия для монтажа в грунт. Такие модели имеют высокую вентильную ось, которая вместе с маховиком выводится на поверхность земли.

Фланцевое соединение арматуры

Соединения с применением фланцев широко применяются в различных направлениях технологий. Повсеместное распространение получило фланцевое соединение трубопроводов и арматуры.

Слово «фланец» пришло в русский язык из немецкого языка вместе с самим фланцем, а не было присвоено на основании каких-то аналогий. В немецком существительное Flansch обозначает ровно то же самое, что и производное от него русское слово «фланец», ─ плоскую металлическую пластину на конце трубы с отверстиями для резьбового крепежа (болтов или шпилек с гайками). Привычнее, когда эта пластина круглая, но одним диском форма фланцев не ограничивается. Используются, например, квадратные и треугольные фланцы. Но круглые изготовить легче, поэтому применение прямоугольных или треугольных фланцев можно оправдать действительно весомыми причинами.

Материал, типы и особенности конструкции фланцев определяются условным диаметром, давлением рабочей среды и целым рядом других факторов.

Для изготовления фланцев трубопроводной арматуры используют серый и ковкий чугун, разные сорта стали.

Фланцы из ковкого чугуна рассчитаны на более высокое давление и широкий диапазон температур, чем фланцы, сделанные из серого чугуна. Еще более стойкими к воздействию этих факторов являются литые стальные фланцы. Стальные приварные, столь же легко перенося высокие температуры, уступают литым фланцам в максимально допустимом давлении.

Особенностями конструкции фланцев может быть наличие выступов, фасок, шипов, кольцевых выборок и т. д.

Распространенность фланцевых соединений трубопроводной арматуры обусловлена множеством присущих им достоинств. Самое очевидное из них ─ возможность многократного монтажа и демонтажа. Соблазн добавить к существительному «монтаж» прилагательное «легкий» несколько убавляется, если вспомнить о том, сколько болтов потребуется открутить и закрутить при разборке и стыковке фланцев больших диаметров (фланцевые соединения обычно используют при диаметре труб от 50 мм). Хотя и в этом случае трудоемкость монтажных работ не выйдет за пределы разумного.

Фланцевые соединения отличаются прочностью и надежностью, что позволяет использовать их для комплектации трубопроводных систем, работающих под высоким давлением. При соблюдении ряда условий фланцевые соединения обеспечивают очень хорошую герметичность. Для этого стыкуемые фланцы должны иметь аналогичные, не выходящие за рамки допустимой погрешности, присоединительные размеры. Еще одно из условий ─ обязательная периодическая подтяжка стыков, позволяющая поддерживать на должном уровне «хватку» болтовых соединений

Это особенно важно при постоянном воздействии на них механических вибраций или наличии существенных колебаний температуры и влажности окружающей среды. И чем больше диаметр трубопровода, тем это актуальнее, ведь по мере его увеличения усилие на фланцы возрастает

Герметичность фланцевых соединений во многом зависит от уплотнительной способности устанавливаемых между фланцами прокладок.

Нельзя сбрасывать со счетов деформации. Причем фланцы, выполненные из разных материалов, подвержены им в неодинаковой степени, поэтому материал, из которого он сделан, является важнейшим параметром фланца. Так, пластичные стальные фланцы деформируются легче, чем выполненные из более хрупкого, но при этом гораздо лучше держащего форму чугуна.

Недостатки фланцевой арматуры являются продолжением ее достоинств. Высокая прочность оборачивается значительными габаритными размерами и массой, которые, в свою очередь, означают повышенный расход металла (при изготовлении фланцев крупных размеров приходится использовать толстый металлический лист или круглые профили большого диаметра) и трудоемкость производства.

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

• краны;
• вентили (клапаны);
• задвижки;
• заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

• корпус;
• запорный элемент;
• рукоять;
• набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

• типу запорного элемента;
• методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

• шар. В соответствие с этим кран носит название шаровой (рисунок выше);
• конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

• фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
• методом сварки.

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

• диаметр условного прохода (DN);
• условное давление, на которое рассчитано устройство (РN);
• материал, примененный для изготовления крана;
• предприятие-изготовитель;
• дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

• маховиком (ручное управление);
• электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

• условное обозначение модели устройства;
• проход;
• обозначение типа присоединения к трубопроводу;
• давление;
• материал исполнения;
• климатическое исполнение;
• документ, на основании которого вентиль изготовлен.

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры – задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

• простота обслуживания и конструкции;
• небольшие размеры;
• малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

• стали;
• чугуна;
• цветных металлов и сплавов из них.

Управление задвижками происходит:

• ручным способом (вращением рукояти);
• электроприводом;
• гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

• вид и наименование устройства;
• условный рабочий диаметр;
• максимальное давление в системе;
• тип привода;
• положение устройства в рабочем состоянии;
• категорию размещения;
• климатическое исполнение;
• тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

• маховиком, приводящим в действие ось вращения (ручное управление);
• гидроприводом;
• электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

• методом сварки;
• фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры – задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Применение

Сборка арматуры для водоочистной станции

Совместную работу арматуры и бетона обеспечивает сцепление их по поверхности контакта. Сцепление арматуры с бетоном зависит от прочности бетона, величины его усадки, возраста бетона и от формы сечения арматуры и вида её поверхности.

Возможны пять видов контакта арматуры с бетоном:

• соединения на связях сдвига;
• трение;
• сцепление (соединение с помощью бетонирования стального элемента арматуры);
• обжатие арматуры бетоном после его усадки;
• электрохимическое взаимодействие стальной арматуры и цементного раствора.

Если арматура была подвергнута предварительному натяжению, то её называют напрягаемой. Натяжение служит для увеличения прочности железобетонной конструкции путём предотвращения образования трещин, уменьшения прогибов и снижения собственной массы конструкции — поскольку по весу требуется значительно меньше арматуры.

В железобетонных изделиях, в основном, используются арматурные изделия, которые представляют собой соединённые между собой стержни арматурной стали. Основные способы соединения стержней — это электросварка, вязка проволокой. Вместо вязки проволокой используют специальные арматурные фиксаторы, изготовленные из пружинной стали. Газовая сварка, как правило, не применяется.

Основные виды арматурных изделий:

• плоские арматурные решётки (сетки);
• пространственные арматурные каркасы.

Заключение

Множество характеристик трубопроводной арматуры приводит к сложности её классификации с одной стороны и к большому выбору и разнообразию – с другой.

Список литературы

1. Промышленная трубопроводная арматура : Каталог, ч. I / Сост. Иванова О. Н., Устинова Е. И., Свердлов А. И. – М. : ЦИНТИхимнефтемаш, 1979. – 190 c.
2. Промышленная трубопроводная арматура : Каталог, ч. II / Сост. Иванова О. Н., Устинова Е. И., Свердлов А. И. – М. : ЦИНТИхимнефтемаш, 1977. – 120 c.
3. Промышленная трубопроводная арматура : Каталог, ч. III / Сост. Иванова О. Н., Устинова Е. И., Свердлов А. И. – М. : ЦИНТИхимнефтемаш, 1978. – 136 c.
4. Арматура энергетическая : Каталог-справочник / Сост. Матвеев А. В., Закалин Ю. Н., Беляев В. Г., Филатов И. Г… – М. : НИИЭинформэнергомаш, 1978. – 172 c.

Получив доступ к данной странице, Вы автоматически принимаете Пользовательское соглашение.
