Раструб канализационной трубы

Применение пвх труб

Без ПВХ труб и фитингов для них не могут обойтись сегодня наружная или внутренняя канализация, системы ливневых стоков различных видов. ПВХ фитинги обеспечивают надежную и герметичную конструкцию всех соединений на трубопроводах безнапорного типа.

Трубы больших диаметров предназначены для применения в промышленных целях, малых – в частных хозяйствах. Укладывая электрическую, телефонную, телевизионную или компьютерную сеть, используют гофрированные или гладкие изделия, которые являются хорошей защитой от возможных повреждений.

Соединяются ПВХ стояки для канализационных систем с помощью раструбов с резиновыми уплотнительными кольцами.

Такой метод монтажа отличается простотой, надежностью, быстротой. Кроме того, такой способ – достаточно экономичный с точки зрения финансовых затрат, которые сводятся к минимуму.

Что такое раструб канализационной трубы

Герметичность нужна, чтобы полноценно мог функционировать трубопровод. Для того же герметичного и быстрого соединения требуется расширение в виде воронки. Это и есть раструб. На противоположном конце трубы он остается ровным. Для соединения не нужны заумные знания и специальное оборудование.

Раструб можно подсоединять к разным трубам. Они могут быть изготовлены из:

• Стали.
• Бетона.
• Чугуна.
• ПВХ.
• Асбестобетона.
• Керамики.

Процесс соединения раструба с трубопроводом заключается в герметичной фиксации. Для этого в расширение соседней трубы следует вставить гладкий конец другой. Место соединения требуется дополнительно обработать герметиком.

Раструб — это часть конструкции с увеличенным диаметром. Много новых устройств предусматривают металлические стопорные кольца и уплотнители из резины. Ниже рассмотрим, какие основные функции возложены на наше расширение — раструб.

• Возможность быстрее произвести монтаж трубопровода.
• Защищает от протеканий в трубе.
• С ним соединения герметично закреплены.
• Можно соединять с трубами фитинги.
• Возможность без фитингов собрать системы из разного материала.
• Дополнительная реберная жесткость.
• Без заморочек можно заменить старый трубопровод новым.
• Упрощается процесс демонтажа труб.

Трубная система получается разборной. Поэтому ее можно самостоятельно разобрать/собрать.

Раструб канализационной трубы: назначение, размеры и способы монтажа

Монтаж канализационного коллектора подразумевает надежное соединение трубных элементов. В результате выполненной работы система должна иметь отличную герметичность. Достичь плотного стыкования туб между собой позволяет раструб канализационной трубы. Чтобы грамотно соединить элементы таким способом, нужны специальные навыки и знание методов монтажа коллектора.

Определение и назначение раструба канализационной трубы

Раструбом называют специальное расширение с одного конца канализационного элемента. В него вставляется стандартный конец следующей тубы. Согласно стандартам все раструбные изделия имеют один ровный срез, и один расширенный. Таким образом, все элементы стыкуются через раструб последовательно.

По типу материала изготовления существует несколько видов изделий для канализации:

• керамические;
• чугунные;
• полимерные;
• бетонные.

Методы герметизации мест стыка зависят от материала использованных элементов.

Раструб выполняет такие функции:

• позволяет монтировать коллектор без хомутов, фитингов и прочих вспомогательных деталей;
• обеспечивает герметичность системы по всему диаметру;
• работает как ребро жесткости при устройстве подземного наружного коллектора;
• упрощает монтаж/демонтаж участков системы.

Канализационный коллектор с раструбами служит от 50 и более лет без необходимости проведения ремонта.

Размеры раструбов

Основные размеры полимерных труб для прокладки внутренней части канализации:

Сечение трубы (мм)	Внутренний диаметр раструба (мм)	Протяженность раструба (мм)
32	32,3	18 (мин) и 24 (макс.)
40	40,3	18 (мин) и 26 (макс.)
50	50,3	18 (мин) и 28 (макс.)
75	75,4	18 (мин) и 33 (макс.)
110	110,4	22 (мин) и 36 (макс.)

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

• На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
• От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
• Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
• Заливают битумную мастику или раствор цемента в имеющуюся щель.
• Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см. После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность.

Демонтаж раструбного элемента

Проведение ремонтных работ канализационной системы часто сопряжено с необходимостью демонтажа её участка. Здесь действуют в зависимости от метода проведенного ранее стыкования туб:

• При использовании герметика или клея достаточно с усилием потянуть вогнанную трубу на себя. Она покидает паз достаточно легко.
• Если использовалась зачеканка, необходимо срезать кусок изделия до воронки. Затем оставшийся отрезок тубы перфоратором размечают на четыре элемента и каждый из них достают с помощью стамески и молотка.

При использовании контактной сварки действуют тем же образом.

Номенклатура составляющих канализационной системы

Система удаления сточных вод представляет собой сложное инженерное оборудование. Помимо собственно канализационных труб в нее входят сами санитарно-технические устройства, такие как раковины, унитазы, ванные и так далее и соединительные устройства, носящие общее название — фитинги.

Монтаж канализационной системы начинается с составления проекта, при разработке которого и определяется какое количество соединительных узлов канализации будет у вас дома.

Соединяем пластиковые канализационные трубы

Наиболее популярным и доступным материалом для строительства канализационной системы являются пластиковые трубы. Материалом их изготовления является полипропилен или поливинилхлорид. Они очень легкие, легко монтируются. Единственный недостаток – повышенная шумность, так что канализационный стояк из таких труб необходимо закрывать коробом, иначе вы будете в курсе всего, что происходит у соседей выше этажом.

Схема соединения канализационных труб (пластиковых)

Способ соединения «в раструб»

Пластиковые канализационные трубы бывают нескольких типоразмеров, как по сечению, так и по длине. Из них легко, как из детского конструктора, собирается любое оборудование, любой сложности. Процесс соединения «в раструб» выглядит следующим образом:

• Места соединений труб (гладкий конец и раструб) тщательно зачищаются от мусора.
• На месте соединения должен иметься резиновый утеплитель. Если его нет – нужно подобрать подходящий по размеру.
• На гладкий конец трубы наносят ровным слоем силиконовую смазку или обыкновенное жидкое мыло. Затем соединяют трубы так, чтобы между ними не было люфта, до упора. На введенной трубе делаем отметку, которая покажет нам глубину соединения.
• Затем трубы расстыковываются на 1 сантиметр от наиболее глубокого проникновения.

Соединение труб через раструб

Этот же метод может быть применен и при соединении труб дренажа.

Соединение пластиковых канализационных труб схема

Соединяем пластиковые трубы на клеевой основе

Трубы канализационной система из поливинилхлорида очень часть соединяются между собой специальным клеем. Для этого необходимо выполнить следующие операции:

• Зачистить и обезжирить поверхности, которые будут соприкасаться между собой при склейке.
• Кистью нанесите на склеиваемые поверхности клей.

• Вставьте канализационные трубы пвх одну в другую и зафиксируйте их в неподвижном положении около минуты. За это время клей схватится. Места стыком необходимо загерметизировать еще одним клеевым слоем. Клеевой слой должен лесь на места стыков в виде небольшого валика. Это придаст дополнительную прочность конструкции и послужит гарантией от протечек сточных вод.

  Схема соединения пластиковых труб с помощью клея

Соединяем пластиковые трубы сварным швом

Некоторые типы пластиковых канализационных труб могут соединяться сварным швом. Чтобы провести такую операцию необходимо специализированное оборудование – сварочный аппарат по пластику. С его помощью концы труб разогреваются, их торцы начинают плавиться. Плавящиеся от высокой температуры торцы труб прижимаются друг к другу и фиксируются на некоторое время, до остывания и схватывания пластика. В результате между торцами пластиковых труб возникает монолитное соединение, полностью идентичное по прочностным качества обычному участку трубы.

Видео урок — как паять пластиковые трубы своими руками

Соединяем трубы из пластика посредством фитингов

Приобретение или получение в аренду сварочного аппарата имеет смысл, если вы выполняете большой объем монтажных работ. В том случае, если вся система канализации имеет несколько сочлененных соединений – проще произвести монтаж при помощи фитингов, или соединительных муфт. Такой способ соединения также рекомендуется использоваться и при фиксации труб  и гофрированных рукавов. В любом случае, при использовании муфты-фитинга для соединения труб необходимо использовать резиновые или силиконовые прокладки, обеспечивающие герметичность стыка.

И еще один момент- пластиковые трубы имеют не очень большое сопротивление на изгиб. Поэтому для того, чтобы они не провисали – вдоль стен их лучше крепить на специальные кронштейны.

Сварочный аппарат для соединения пластиковых труб

Инструкции по монтажу манжет различного типа

Принцип фиксации резиновых или пластиковых, гладких или гофрированных деталей похож, однако сам процесс может отличаться нюансами – от выбора места установки унитаза до использования дополнительных способов крепления. Рассмотрим три распространенных варианта подключения.

#1: Установка резинового уплотнителя

Манжета из резины – это короткий плотный элемент, который не натягивают с внешней стороны, а вставляют в раструб чугунной трубы. Это своего рода уплотнитель или прокладка, создающая герметичное соединение между сливным отверстием и сантехническим прибором.

Кроме того, она предохраняет санфаянс от сколов и повреждений при непреднамеренном нарушении стабильности монтажа.

Порядок действий при установке резиновой манжеты:

Если унитазный выпуск входит в раструб свободно, то мыльный раствор не понадобится. Напротив, необходимо создать более плотное примыкание.

Для этого обычно используют традиционный современный способ – по всей поверхности примыкающих частей наносят герметик. После застывания он образует плотное герметичное кольцо.

#2: Правила использования эксцентрика

О том, что вам потребуется эксцентрик, вы узнаете на этапе выбора места для установки унитаза. Если отверстие выпуска сантехприбора и раструб канализационной трубы будут находиться не строго напротив друг друга, простого пластикового соединителя недостаточно. Смещение осей требует детали изогнутой формы.

Качественные резиновые или полипропиленовые эксцентрики продаются в магазинах сантехники и могут стоить от 100 до 250 рублей в зависимости от производителя

Перед монтажом необходимо поставить сантехприбор на место, измерить длину до канализационного слива и еще раз убедиться, что модель эксцентрика для унитаза выбрана правильно. Для проверки можно просто приставить деталь к обоим отверстиям.

Эксцентрик можно использовать, если сливное отверстие находится чуть выше унитазного выпуска. Если перепад высот от выпуска до раструба более 5 см, могут возникнуть проблемы со смывом – в этом случае лучше заменить трубы и установить их ниже

Порядок работ:

• очищаем канализационное входное отверстие от старых отложений;
• надеваем манжету широким концом (110 мм) на раструб канализации, обмазав места примыкания герметиком;
• второй конец присоединяем к косому или горизонтальному выпуску унитаза, также воспользовавшись герметиком;
• производим пробный спуск воды;
• если протечек не обнаружено, фиксируем унитаз на заранее подготовленном месте болтами.

Проблема возникает, когда при установке оказывается, что эксцентрик подобран неправильно. Чтобы избежать неудобной ситуации, вместо жесткой конструкции можно сразу купить деталь с эластичной гофрированной серединой.

По мере необходимости эксцентрик с «гармошкой» можно слегка сместить вправо/влево или немного растянуть, сохранив при этом его функциональные качества.

Вариант каскадного применения эксцентриков, когда неправильно выбрана модель унитаза. Если трубы расположены внизу, близко к полу или на его уровне, лучше приобретать сантехприбор с косым выпуском

Подвижные детали также актуальны, когда существует риск непрочного закрепления унитаза. Проще говоря, при покачивании сантехприбора герметичность жесткого соединения сразу нарушится, тогда как гофре это не грозит.

#3: Установка гофрированной манжеты

Кода затруднен монтаж унитаза в связи с неподходящей формой выпуска или сложным расположением канализации, часто используют эластичную гофрированную трубу. Ее преимущество в том, что она может легко менять форму и длину, следовательно, подходит практически для всех типов выпусков.

Единственное, что необходимо учесть при покупке – диаметры фиксирующих цилиндрических концов. Они могут быть 110 мм/90 мм, 110 мм/80 мм и др.

Именно гофру используют для временной установки унитаза при ремонте, при сильных смещениях относительно центральной оси входа/выхода (вместо эксцентрика) и во время монтажа сантехприбора на расстоянии до полуметра от сливного отверстия

Принцип замены или установки гофры такой же, как и других видов манжет:

• удаление старого изношенного элемента;
• очистка входных отверстий от грязи и отложений;
• вставка обработанного герметиком конца в раструб канализации;
• фиксация второго конца на выпуске унитаза;
• пробный спуск воды, устранение недочетов.

Опытные сантехники рекомендуют не растягивать гофру по максимуму, так как вследствие этого она теряет эластичность и быстрее выходит из строя.

Лучше подобрать модель большей длины или постараться перенести унитаз поближе в выходному канализационному отверстию. Еще один вариант – покупка комбинированной манжеты, состоящей частично из жестких элементов.

Муфтовое и другие способы соединения

Но что делать, есть в наличии только труба без резьбы и раструба? Соединить такого типа изделия можно при помощи ремонтной или стыковой муфты, ее еще называют двухраструбной. Монтаж с ее помощью осуществляется по аналогии с раструбным соединением. Отличие состоит в том, что в муфту с двух сторон внедряются гладкие концы соединяемых труб, она же выполняет функцию раструба для каждого из них.

С помощью двухраструбной муфты можно легко соединить две прямых пластиковых трубы канализации

При помощи двухраструбной муфты рекомендуется соединение горизонтальных участков канализационных трубопроводов. Для вертикальных, например стояков, он не подходит по причине быстрого выхода из строя нижнего уплотнительного резинового кольца из-за постоянного воздействия на нее гидравлических ударов.

Еще один метод состыковки – клеевое соединение посредством специального клея и предназначенного для этого фитинга, имеющего принципиальное сходство с муфтой. Отличие состоит в том, что в ней нет резинового уплотнителя, а соединение и герметизация пространства между фитингом и вставленной в него трубой происходит с помощью клея.

Каким образом это реализуемо можно посмотреть на ниже представленном видео.

Трубы также можно соединить, используя компрессионный фитинг или обычный ремонтный хомут. Первый способ быстрый и удобный, однако недешевый, второй вполне доступен, но чуть менее надежен.

Один из методов соединения труб ПВХ – специальная муфта

Компрессионный фитинг используют следующим образом:

1. На трубу надевают гайку фитинга, затем на конец трубы крепят специальное обжимное кольцо из набора. Конец трубы должен быть предварительно очищен, выровнен и зашлифован при необходимости.
2. Вставляют в трубу один конец фитинга и накручивают ранее надетую на нее гайку. При этом кольцо сжимается, и соединение получается герметичным.
3. Проделывают то же самое с другой трубой, стыкуя ее с другим концом этого же фитинга.

При использовании хомута в качестве соединителя его надевают на конец одной из труб, после чего приставляют встык второй конец и затягивают хомут. В качестве уплотнителя и герметизирующего элемента при этом служит резиновая прокладка хомута.

Итак, мы рассмотрели, какие существуют способы соединения канализационных пластиковых труб, детально описали, как реализовать каждый из них на практике своими руками.

Виды уплотнений

Если для сборки труб планируется использовать резьбовое соединение, то нужно обязательно использовать дополнительные средства для герметизации.

Лён

Для герметизации используется подмотка из льняной пакли. Дополнительно используется силикон или сантехническая паста, это необходимо для защиты подмотки от высыхания.

Это дешевый и надежный способ герметизации, но он не слишком удобен в применении. Работа проводится так:

• от пучка отделяется необходимая часть пакли;
• отделенный пучок необходимо аккуратно разгладить, нельзя допускать на нем мест скручивания или перегибов;
• положить на резьбу паклю так, чтобы наверху была середина пучка, затем с усилием накручивать его на резьбу, совершая обороты по часовой стрелке, намотать нужно оба свисающих «хвостика»;
• нанести пасту сантехническую, разровнять, добиваясь равномерного покрытия;
• закрутить соединение при помощи ключа.

Герметизирующая лента

Это более удобный в применении современный герметизирующий материал. Работу нужно выполнять так:

• оторвать кусок требуемой длины;
• намотать ленту по часовой стрелке;
• затянуть соединение при помощи ключа.

Герметик анаэробный

Это самый современный материал для герметизации стыка, при его использовании не потребуется применение инструментов. Закрутить детали можно будет без применения ключа, то есть, вручную.

Это обстоятельство позволяет осуществлять монтаж даже в неудобных местах, где сложно орудовать ключом. Чтобы стык получился герметичным, нужно правильно использовать герметик, а именно:

не наносить этот состав на пластиковые детали, этот материал предназначен для работы со стальными трубопроводами;

не имеет смысла наносить герметик на грязную или мокрую резьбу, в этом случае, добиться требуемой степени герметичности не получится. Поверхность, на которую накладывается герметик, обязательно должна быть чистой и сухой. Для получения лучшего результата поверхность желательно дополнительно обезжирить.

Выполнить соединение при помощи герметика достаточно просто, необходимо:

• нанести состав;
• соединить детали, воспользовавшись резьбой;
• оставить место стыка на некоторое время, чтобы состав успел застыть. Время, необходимое для полимеризации, указано на упаковки герметика.

Итак, резьбовые соединения при монтаже трубопроводов используются достаточно часто, особенно если работы ведутся с использованием металлических труб. Кроме того, такое соединение можно использовать, если нужно выполнить стык между элементами из разных материалов.

Способы монтажа

Трубы с раструбом монтируются несколькими способами, все зависит от материала из которого они сделаны. Для пластиковых трубопроводов:

• с использованием уплотнительных колец;
• на герметике и клее.

Для чугунных или керамических:

• сварка;
• зачеканка.

Ниже рассмотрим более подробно эти способы.

Монтаж пластиковых трубопроводов

Сегодня пластиковые трубы более популярны у населения и используются чаще всего. Давайте разберемся, как происходит сборка такой системы.

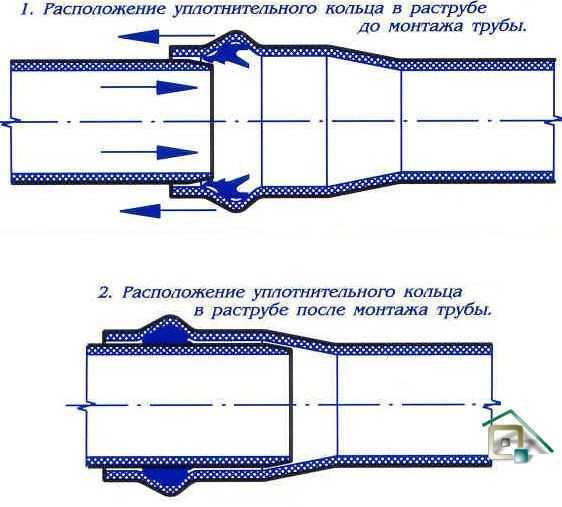

Использование уплотнительных колец

Самый простой вариант, но при условии, что в раструбе имеется выемка для уплотнителя. Этапы монтажа:

• Если кольцо не установлено производителем, то вставьте его в паз самостоятельно, при этом убедитесь, что оно везде эластичное, на нем нет трещин, надрывов и других дефектов.
• Гладкая часть следующей трубы смажьте силиконовой смазкой или мылом.
• Аккуратно вставьте ее в раструб до упора.

В качестве дополнительной изоляции, можно использовать герметизирующую ленту, которой необходимо обмотать раструб с внешней стороны.

Герметик или клей

Применение сантехнического герметика или клея, способствует созданию более герметичного стыка. Минусом этого способа является то, что пользоваться канализацией можно только через некоторое время, требующееся для высыхания нанесенных средств. Этапы работ:

• Гладкий конец трубы обработайте крупнозернистой наждачной бумагой.
• Отступив от края трубы около 2 см. нанесите полоску клея или герметика.
• Подождите 30 секунд, пока клей подсохнет.
• Промазанный клеем конец трубы вставьте в раструб и прижмите на несколько секунд.
• Дождитесь когда клей застынет, время застывания должно быть указано на упаковке.
• Протестируйте систему.

Монтаж чугунных трубопроводов

Так как раструб чугунных труб большего диаметра, то при монтаже используются другие способы, а именно сварка или зачеканка.

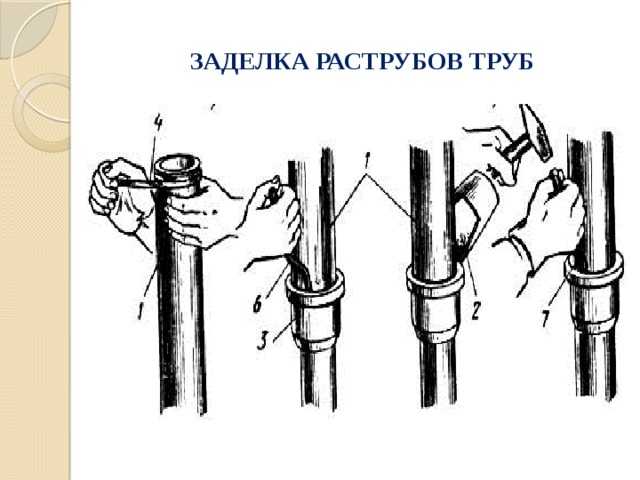

Зачеканка

Для этого способа используются сантехнические лен или пакля, а так же цементный раствор или битумная мастика. Процесс:

• Проведите замеры, отметив на гладком конце глубину вхождения в раструб.
• Отступите от отметки 2 — 3 см, наматывайте паклю или лен по направлению к концу детали.
• Подготовленный торец вставьте в раструб.
• С помощью стамески уплотните обмотку.
• Приготовьте цементный раствор (состав: клей ПВА, вода, цемент), он должен быть жидким.
• Залейте полученный раствор в щель между раструбом и трубой, сделать это можно с помощью обычной воронки.

Через сутки цемент схватится и канализацией можно пользоваться.

Сварка

Этот вариант используется редко, хотя он и обеспечивает герметичность стыков на 100%. Все дело в том, что его невозможно выполнить без специального оборудования и навыков работы с контактной сваркой. Последовательность работ:

производится зачеканка, но так, чтобы раствора не доходил до края примерно на 1 см;

после застывания раствора, на край раструба наносят смесь для сварки и осуществляют процесс контактной сварки.

Типы раструбов для канализации

Трубы, собранные из раструбов легко прокладывать, долговечны в использовании и экономически выгодные.

Самым распространенным типом раструба считается бетонная труба. Чем больше сечение трубы, тем меньше ее себестоимость. Раструб из бетона очень прочен и практичен для использования. Один конец раструба имеет расширение для крепления к нему другой части. Стыки уплотняются наиболее подходящим способом.

Трубы без раструбов тоже популярны, прочны и практичны в использовании. Соединяют трубы при помощи специальных элементов, способные обеспечить герметичность конструкции.

Предлагаем ознакомиться Как обезопасить трубу в бане от пожара

В железнодорожном строительстве фланец из бетона служит для герметизации стыков, а хомут применяют для соединения труб из чугуна. В некоторых ситуациях лучше применить безраструбные конструкции для упрощения монтажных работ и экономии времени. Такие трубы нашли применение в безнапорных канализационных системах. Если снабдить соединения уплотнительными манжетами, то трубы можно использовать в напорных системах, выдерживая высокое внутритрубное давление.

Областью широкого применения безраструбной конструкции является водоотводящие системы и канализация без использования раструбов.

Раструбы из бетона применяются для строительства домов и промышленном хозяйстве. Отличаются практичностью, прочностью, большим сроком применения, экономичностью.

С помощью бетонных конструкций прокладывают систему канализации, системы ливневок, перепускные трубопроводные системы при строительстве дорог.

Бетонные раструбы применяются:

• 1.в безнапорной системе.
• 2.в напорной системе.
• 3.во всех видах строительства дорог.

Для каждого вида ГОСТ предусматривает индивидуальные параметры для способа изготовления, для объема нагрузки и области использования.

Трубы вида Т, предназначены для прокладки безнапорных систем, укладываются в канализациях, водоотведении стоковых вод наземным, подземным способом, также других жидкостей, которые способны выдержать трубы. Они обеспечивают большую проходимость вод, недорогие для изготовления и монтажа.

Раструбы типа ТБ применяются для канализаций с повышенной нагрузкой. Раструбы могут быть изначально оснащены резиновыми кольцами для уплотнения, сокращая время монтажных работ и повышая герметичность изделия.

Самые распространенные в эксплуатации раструбы имеют длину пять метров, сечение трубы одни метр, толщину стенок семьдесят пять миллиметров. Они практичны для устройства коллекторов канализации, выдерживают оптимальную нагрузку при проезде пяти автомобилей на специальной платформе.

Раструбы вида ТВ используются при строительстве дорог. Раструбы имеют повышенную прочность, уплотнены резиновыми прокладками, выдерживают повышенное давление почвенного покрова, и нагрузку дорожного покрытия.

Труба с раструбом из бетона предназначена для канализации, представляет жесткую прочную конструкцию. Срок использования свыше пятидесяти лет. Раструбы изготавливаются с применением высоких технологий из прочного материала с армированием поверхности. У раструбов из бетона качество и цена изделий соответствуют друг другу, поэтому при прокладке канализации многие организации выбирают данные изделия.

Изделия из чугуна хорошо защищают кабели, проложенные под землей. Раструбы противостоят огню, оберегают от излишней влаги, повреждений механического характера. От промерзания трубы покрывают слоем геоткани. Недостатком конструкции можно считать то, что чугун поддается коррозийным изменениям. Чтобы трубы служили долго, трубопровод подвергается антикоррозийной изоляции.

Пластиковые раструбы вымещают чугунные изделия из обихода. Пластиковые элементы канализации почти невесомы, практичны в применении, обладают характеристиками чугунных труб, но уступают им в прочности. Пластиковые конструкции изготавливают из поливинилхлорида, полипропилена, полиэтилена разного давления.

Также применяются для прокладки канализации и водоотведения, но материал ограничивают сферу применения труб. Раструбные стыки прокладываются с помощью резинового уплотнителя для обеспечения герметизации. Иногда применяют сварочное соединение элементов. Трубы выполняются в разной цветовой гамме, что несет информацию о предназначении в трубопроводной системе, также повышает эстетический внешний вид конструкции.

Способы обеспечения герметичности соединения

В монтаже специалисты рекомендуют использовать клеевое соединение, стопорные компоненты, а также сварку. При этом сам по себе раструбный стык обеспечивает базовую поддержку сцепления. Простейшим решением является применение уплотняющих стопорных материалов. Правильный монтаж обеспечит креплению и жесткость, и герметичность. Такой вариант обычно используется, если нужно реализовать бытовой трубопроводный канал. В данном случае канализационный раструб, дополненный уплотнителями, обойдется недорого и в то же время обеспечит оптимальную эффективность.

Клеевое соединение может выполнять вспомогательную функцию адгезивной связки. Оно значительно повышает надежность конструкции, но применяться может не с каждым материалом. Что касается пайки, то и она имеет свои ограничения в плане использования. В этом случае барьером для сварки может стать и материал труб, и условия, исключающие возможность работы с такой аппаратурой.

Заключение

Надеюсь, что наше знакомство с необычными видами канализационной фасонины было достаточно познавательным для уважаемого читателя. Как обычно, дополнительные материалы вашему вниманию предоставит видео в этой статье. Я буду признателен за ваши комментарии и дополнения.

Успехов, камрады!

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите спасибо!

Часто в процессе укладки или ремонта внутренней канализационной сети возникает проблемная ситуация. Состоит она в том, что трубопровод при температурных перепадах линейно расширяется и сужается. Что делать в этом случае? Тогда можно использовать канализационный компенсатор 110 мм. О том, что он представляет собой, расскажет этот материал.

По сути, компенсатор является фитингом. А именно элементом, служащим для нивелирования линейных удлинений канализационной сети при ее эксплуатации.

Материалы изготовления

Для производства труб канализации изготовители традиционно применяют:

• металл: сталь и чугун;
• формованный железобетон;
• асбестоцемент;
• керамику.

Еще несколько лет назад сантехники предпочитали работать с трубами из металла. Однако этот материал обладает несколькими недостатками:

• он очень тяжелый;
• установка металлического трубопровода сложная и трудоемкая;
• стальная канализация ржавеет, а чугунная быстро зарастает отложениями.

Поэтому с началом производства полимерных труб строители все больше отдают предпочтение именно им. Существует три вида пластиковой продукции, в том числе и канализационных компенсаторов:

• полипропиленовые изделия;
• полиэтиленовые аналоги;
• поливинилхлоридные компенсаторы.

Сфера применения, сечение и конструктивные особенности

Все материалы, используемые для обустройства канализации, обладают своими параметрами линейных деформаций. Поэтому пластиковый компенсатор пригоден не для всех трубопроводов. Эффективность и востребованность данного фитинга увеличивается, если сточная сеть замуровывается в полах либо стенах.

Компенсатор монтируется на канализационную трубу в нижней части стояков, расположенной в технических, подсобных, подвальных помещениях. Он придает нужный наклон горизонтальным участкам при унификации сточных веток из разных материалов.

Фитинг позволяет компенсировать деформации и выход из строя сети вследствие ее линейного температурного сужения/расширения.

Нередко компенсаторы применяются для ремонта внутренних канализационных систем. Они дают возможность менять вышедшие из строя участки трубопровода без его полного демонтажа.

Часто установка фитинга необходима при ремонте санузла либо уборной. В этом случае он используется, если высотные перепады пола требуют поднять либо опустить крестовину стояка для создания оптимального угла сброса в него нечистот.

Компенсационный патрубок из полиэтилена и полипропилена представляет собой прямолинейный отрезок трубы. С одной стороны он оснащен соединительным раструбом на 110 мм. В нем расположен кольцевой уплотнитель из резины.

Поливинилхлоридные изделия могут быть гофрированными, что улучшает их компенсационные характеристики. Есть также изделия изогнутой конфигурации, они предназначены для монтажа или ремонта поворотных участков канализационных сетей.
