Настройка и регулировка водяного теплого пола

Регулировка тёплых полов сервоприводами

Происходит это следующим образом:

• на каждом комнатном термостате задают температуру в помещении. Прибор устанавливают на высоте 1,5 – 1,6 м от пола вдали от источников тепла и прямых солнечных лучей;
• терморегулятор получает информацию от двух термодатчиков — измерителей температуры воздуха и напольного покрытия;
• термостат передаёт информацию о заданных параметрах на коммутационный модуль проводной автоматики;
• в свою очередь модуль передаёт команду по проводам на сервопривод, который либо открывается, либо закрывается;
• в случае отсутствия автоматики температуру полов регулируют вручную поворотом головок сервоприводов.

Термостат

Рейтинг популярных моделей

Достойные модели сервомоторов предлагают , Watts, «Валтек» и некоторые иные. Это крупные изготовители инженерных приборов, которые специализируются на технике для отопительной системы. У этих производителей можно подобрать терморегуляторы, контролеры, электропроводку и иные дополнительные приборы, требующиеся для организации теплого пола. Что касается стоимости, то электромеханические сервомоторы оцениваются в сумму до 4 000 рублей.

«Керми», «Watts», «Валтек»- наиболее популярные производители сервоприводов

Производитель Валтек

Валтек — это изготовитель оборудования для обустройства тепло- и водоснабжения. Над созданием приборов одновременно работают итальянские и российские инженеры.

Валтек изготавливает следующие устройства для регулировки системы отопления:

1. TE3 042.A. Оборудование является нормально открытым сервомотором. Используется для регулировки клапанов по командам, задаваемым переключателем, контроллером или термостатом. Мощность оборудования — 2,5 Вт, сечение провода — 0,80 мм².
2. TE3 061.0. Относится к числу электротермических нормально закрытых приборов. Используется для трехходовых клапанов. Функционирование устройства происходит за счет температурного увеличения в объеме толуола. Мощность — 2,5 Вт, сечение провода — 0,23 мм².
3. TE3 041A. Оборудование работает за счет наличия в цилиндре вещества, расширяющегося под действием температуры. Является нормально открытым прибором. Подключение производится за счет переходника, находящегося в комплекте. Мощность оборудования — 1,7 Вт, сечение провода — 0,80 мм².

Оборудование Watts

Ваттс является мировым изготовителем отопительных приборов различного формата. Устройства характеризуются высокой эффективностью, низкой стоимостью и отличным качеством.

Сервомоторы от «Ваттс» — это оборудование с магнитным электродвигателем:

1. 22 С. Монтируется на обратном вентиле отопительной магистрали и контролирует поток теплового носителя в отопительную систему. Мощность — 2,5 Вт. С учетом модели в серии 22 С имеются устройства нормально закрытые и открытые.
2. 22 СХ. Является электротермическим оборудованием для организации работы водного теплого пола. Модели изготавливаются нормально открытые и закрытые. Мощность — 1,9 Вт. Температура теплоносителя — до +120°С.
3. 26 LC. Электротермические коллекторные модели. На корпусе находится диодный индикатор, указывающий режим работы. Зеленый сигнал указывает, что привод под напряжением, синий — устройство открыто.

Обзор комнатных термостатов:

Изделия REHAU

Оборудование для регулирования работы системы отопления от немецкого изготовителя. Приборы объединяют в себе современные разработки и отменное качество.

Наиболее популярные устройства следующие:

1. Привод 230, 24 В. В обесточенном состоянии вентили имеют закрытое положение. Для регулирования работы прибора на корпусе находится индикатор.
2. UNI на 230, 24 В. Установка оборудования производится на вентилях коллектора при помощи специального адаптера. Является нормально закрытым прибором. Контроль работы производится при помощи индикатора.

При выборе сервопривода следует присмотреться к производителю Rehau

Компания LUXOR

Итальянский производитель LUXOR изготавливает водозаборную арматуру и системы контроля температуры отопительной системы. В конструкции устанавливаемого коллектора находится привод SM1347. Он требуется для регулировки температуры теплового носителя.

Основные технические показатели устройства:

• на корпусе находится диодная индикация, указывающая на рабочий режим;
• работа оборудования производится шаговым электродвигателем;
• нагрев теплоносителя — до +110°С;
• установка производится в горизонтальном или вертикальном состоянии;
• провод — 1,5 метра;
• гарантия — 24 месяца.

Вне зависимости от выбранного устройства, установка сервомотора и его эксплуатация обязана производиться с учетом рекомендаций изготовителя, с которыми можно познакомиться в инструкции, находящейся в комплекте с оборудованием. После монтажа привода и других необходимых элементов отопительной системы приступают к ее эксплуатации лишь после тестирования.

Коллекторный шкаф

Тем, у кого отопительное оборудование вынесено в отдельное помещение, этот элемент может быть и не нужен. Но всем остальным все элементы — кучу труб, насос, коллектор — желательно где-то прятать. Для этого есть специальные коллекторные шкафы (называют еще распределительный шкаф) — изделия из металла с дверцей, в которых часто уже имеется крепежная арматура.

Коллекторный шкаф. Необязательная деталь, но очень удобно в нем прятать все устройства

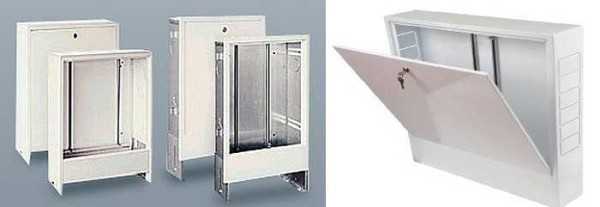

Коллекторные шкафы бывают наружные (ШРН) и встраиваемые (ШРВ). В боковых панелях часто делают перфорацию, что позволяет легко делать отверстия в тех местах, где это необходимо. Многие модели имеют регулируемые ножки, которые позволяют изменять их высоту. Встраиваемые коллекторные шкафы могут изменяться могут и в глубину за счет подвижной рамки. Чтобы определиться с размерами коллекторного шкафа, нужно знать монтажные размеры всего оборудования, которое вам нужно будет туда поместить. Определитесь также с направлением открывания дверки. Есть модели со съемной дверкой, некоторым понравятся они.

Крепятся шкафы к полу через ножки, или к стене через заднюю стенку (есть специальные отверстия). Встраиваемые модификации также имеют распорные крепления, которыми можно зафиксировать короб в нише.

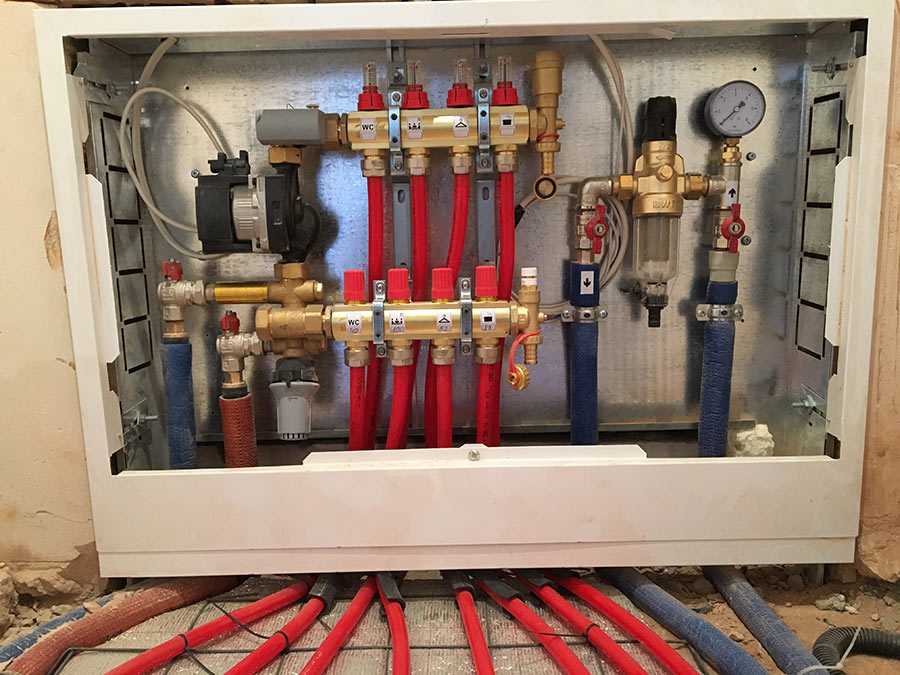

Вот так может выглядеть он с коллектором

Если говорить о материале, из которого изготовлены шкафы — это оцинковка, окрашенная порошковым методом. В целом оборудование выглядит прилично, и даже в жилой комнате вид не испортит

При покупке, естественно, обратите внимание на равномерность нанесения краски и толщину металла. Хоть механические нагрузки и небольшие, но все-таки стенки не должны быть слишком тонкими. Особенно это касается наружных коллекторных шкафов

Особенно это касается наружных коллекторных шкафов.

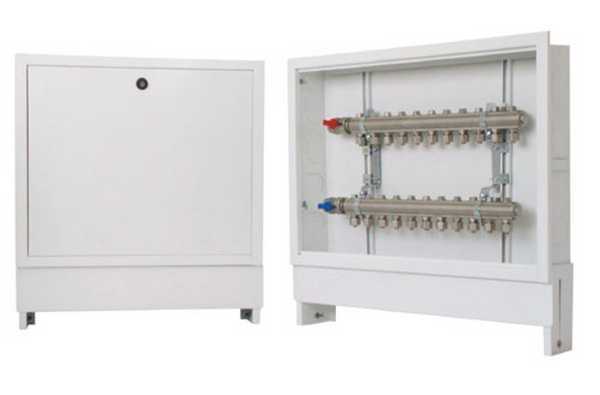

А это как его можно встроить

Сервопривод для коллектора теплого водяного пола

Чтобы замедлить уход тепла из системы, устанавливается сервопривод для коллектора, который еще называют термостатической головкой. Он регулирует поток теплоносителя, с помощью открытия и закрытия вентилей коллектора. Есть два вида сервоприводов: нормально открытые и нормально закрытые.

Нормально открытые головки имеют открытый по умолчанию клапан. Если напряжения на элемент системы нет, то его клапан находится в открытом состоянии. В нормально закрытом виде теплоноситель не может проходить через закрытый при отсутствии напряжения клапан. Также есть и приводы, которые переключаются в разные положения, их называют универсальными или переключающимися, именно они чаще всего входят в схему подключения коллектора.

Сама деталь сделана из пружинного механизма и емкости, в которой размещается толуол — особая жидкость. Она расширяется под воздействием температуры и давит на шток, который в свою очередь, воздействует на термоклапан. По давлением он закрывается. Под напряжением жидкость нагревается и расширяется. У некоторых сервоприводов нет электромагнитного мотора и вся сила берется из расширения жидкости под влиянием температуры, такой привод называется термическим. И в момент подачи напряжения на терморегулятор, клапан закрывается через некоторое время, которое было потрачено на прогревание жидкости, обычно это занимает 1-3 минут.

Если напряжения долго не будет, привод остынет и вернется в обратную позицию. Причем аппарат остывает дольше, чем нагревается, особенно если делается теплый пол из медных труб. Есть и виды сервоприводов, у которых нет расширяющейся жидкости. Они работают по принципу перемещения штока, который движется с помощью компенсационного термоэлемента. Сам элемент выполнен в виде пластины или же пружины, которая при нагреве меняет положение.

Сверху сервопривода есть механизм, который как раз и определяет его посадку в термоклапане и отображает текущий режим работы клапана. Также в сервоприводе есть защита от перегрева и система отключения питания, эксплуатация с такими деталями продлевает жизнь сервопривода. Такие привода соединяются на термоклапан коллектора или отдельный элемент.

Чтобы собрать и смонтировать коллектор, а также сервопривод и прочие элементы, необходимо обладать особыми знаниями. Ведь при неправильной технике работ и соединении система не будет работать в нужном режиме, в худшем случае дорогостоящие механизмы могут выйти из строя, а вместе с ними и отопление дома.

Поэтому, чтобы получить качественный коллектор, который будет оптимально распределять тепло по системе, нужно обратиться к мастеру-сантехнику.

Способы подключения

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

• Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
• Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Установка сервопривода. Особенности и нюансы

Перед монтажом сервопривода определитесь, с каким типом термостата прибору придется взаимодействовать. В случаях, когда термостат контролирует работу одного водяного контура, оба прибора напрямую связываются между собой проводами. Когда речь идет об использовании мультизонального термостата, прибора, обслуживающего сразу несколько трубопроводов, подключение сервомоторов осуществляется следующим образом.

Что бы правильно присоединить все провода и клеммы, используются коммутатор теплого пола. В функции этого устройства входит подключение и соединение устройств различного назначения в единую цепь. Помимо распределительной и связующей функции, коммутатор играет еще роль и предохранителя. В ситуациях, когда закрыты все отсекающие клапаны водяных контуров, коммутатор отключает питание циркуляционного насоса.

Коммутатор очень удобен в тех случаях, когда теплые полы работают от автоматизированного автономного газового котла. Рисунок показывает, каким образом подключаются термостаты и сервоприводы к единой системе управления.

Сервопривод и его разновидности

Сервопривод регулирует поступление воды в систему

Как говорилось выше, сервопривод – это дополнительное оборудование, которое устанавливается на распределительный коллектор для теплого водяного пола.

Устройство применяется для регулирования потока воды, поступающего в нагревательные элементы. Это процесс осуществляется при помощи открытия и закрытия регулирующих вентилей, которые располагаются на обратной гребенке коллектора.

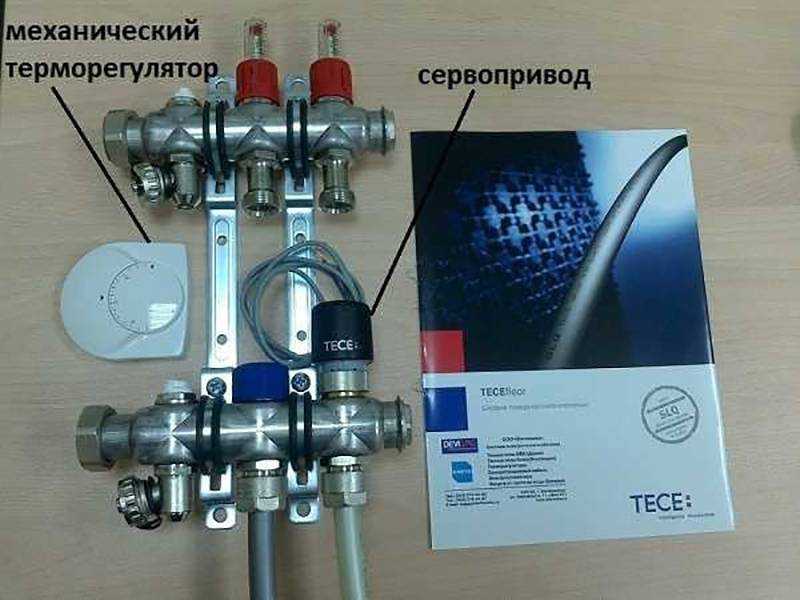

Механический сервопривод

Данное устройство самый простой вариант

Сервопривод механического типа является наиболее простым вариантом данного устройства.

Он имеет не сложную конструкцию и приемлемую стоимость.

Регулировка температуры производится непосредственно на самом устройстве вращением специального колесика, уменьшающего или увеличивающего показатели температуры.

Контроль самого прибора не нужен, главное, выставить необходимое значение, и сервопривод данного типа будет контролировать температуру.

Механические устройства не совмещены с термодатчиком

Такое приспособление не согласовывается с термодатчиком и не может автоматически срабатывать (включаться и выключаться) при повышении и понижении температуры теплого пола от заданной установки.

Устройство требует постоянного контроля значения температуры при уходе из дома и даже перед сном, но срок его эксплуатации очень долгий и прибор не требует профилактических настроек и дополнительного обслуживания.

Электронный сервопривод для коллектора

Электронный вариант сервопривода теплого водяного пола представляет собой также достаточно простое устройство, которое способно автоматически осуществлять регулировку подачи теплоносителя в отопительный контур системы.

Схема коллектора с сервоприводом

Прибор имеет постоянное электронное согласование с терморегулятором, который является мозговым центром. Терморегулятор или термостат согласован с температурным датчиком, который устанавливается возле нагревательных элементов в стяжке теплого пола.

Соответственно на термостате выставляются граничные значения температуры, при которых сервопривод будет открывать и закрывать регулируемый вентиль для подачи горячей воды в контуры отопления. Один из вариантов подключения термостата к сервоприводам можно увидеть из таблицы-схемы.

Устройство электронного типа способно полностью самостоятельно производить и контролировать подачу теплоносителя в систему обогрева, но чтобы его приобрести, каждому хозяину придется выложить немалую сумму денег.

Следует помнить, что при выборе электронного сервопривода необходимо учитывать и особенности самого помещения, а точнее района электроснабжения

Также следует обратить внимание на то, как часто бывают перебои с электроснабжением

Если они случаются нередко, то стоит дополнительно устанавливать ИБП (индивидуальный блок питания) или свой выбор останавливать на механическом устройстве регулировки подачи теплоносителя. Подробнее о сервоприводах смотрите в этом видео:

Дистанционный сервопривод

Дистанционная система регулирования подачи воды является достаточно сложным электронным механизмом, который часто применяется в помещениях, где теплый пол – и основа системой отопления, которая устанавливается во всех комнатах квартиры.

Дистанционный сервопривод регулирует подачу теплоносителя в каждый контур системы. Он согласовывается с терморегуляторами, установленными в различных комнатах, которые могут отстраиваться автоматически от температуры окружающей среды, и нагревает каждое помещение по своим собственным (необобщенным) параметрам.

Организовывая такую систему отопления, многие специалисты советуют приобретать надежные и функционально наполненные терморегуляторы, которые будут подавать на сервопривод своевременные команды, на основании которых устройство сможет создать свой уникальный микроклимат (по требованию хозяина) в каждой комнате. Подробнее о дистанционных устройствах смотрите в этом видео:

Следует знать, что сервоприводы можно классифицировать еще по следующим параметрам:

Нормально закрытые устройства при перебое с подачей электроэнергии становятся в изначальное (закрытое) положение.

В таком состоянии через сервопривод вода протекать не может. Открытое положение является противоположным описанному выше, и, наоборот, пропускает теплоноситель в систему, что не всегда приносит пользу.

Регулировка тёплых полов сервоприводами

Происходит это следующим образом:

• на каждом комнатном термостате задают температуру в помещении. Прибор устанавливают на высоте 1,5 – 1,6 м от пола вдали от источников тепла и прямых солнечных лучей;
• терморегулятор получает информацию от двух термодатчиков — измерителей температуры воздуха и напольного покрытия;
• термостат передаёт информацию о заданных параметрах на коммутационный модуль проводной автоматики;
• в свою очередь модуль передаёт команду по проводам на сервопривод, который либо открывается, либо закрывается;
• в случае отсутствия автоматики температуру полов регулируют вручную поворотом головок сервоприводов.

Термостат

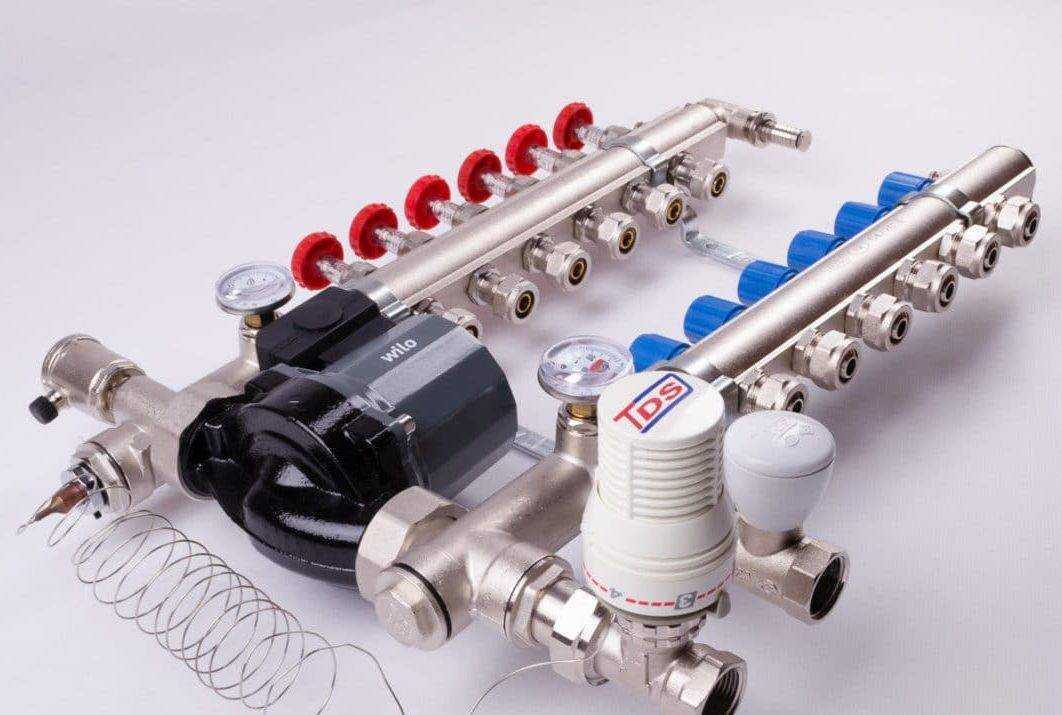

Узел коллектора для теплого пола в отоплении

Как выбрать трехходовой кран для отопления

Для радиаторного отопления важен стабильный температурный показатель жидкости, 70–90 градусов. Для системы “тёплый пол” хватит всего 25–40 градусов. Задача смесительного узла в коллекторе – понижение температуры жидкости. Снижение достигается в процессе перемешивания горячей воды с вернувшейся из нагревательного прибора остывшей жидкостью, «обраткой». Таким образом, температура выравнивается, и в комнате формируется равномерный и стабильный температурный показатель.

Узлы коллектора имеют клапаны, агрегаты и другие компоненты, ответственные за управление и контроль температурным режимом.

Монтаж

Сервопривод устанавливается на готовый узел коллектора по следующей схеме:

• Монтаж устройства происходит в любом положении, независимо от того, какой он – нормально закрытый, открытый или универсальный. Но до первого включения привод должен находиться в открытом состоянии.
• Проверяют совместимость клапана и сервопривода при помощи шаблона. Его можно найти на коробке от устройства.
• Резьбовой адаптер (входит в комплект) устанавливается на клапан. Правильность установки подтверждается защелкиванием фиксатора.

Для монтажа привода не нужно использовать никаких дополнительных инструментов. Также в резьбовом соединении нет необходимости применять любые уплотнительные материалы. Электрическое подключение привода должно осуществляться по схеме, которая представлена производителем. С ней можно ознакомиться в инструкции к эксплуатации. Для демонтажа сервопривода необходимо надавить на его корпус сбоку и потянуть вверх. В результате устройство отсоединится от адаптера.

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

Комбинированная система отопления VALTEC

• TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
• TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
• TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

Технические характеристики электротермического сервопривода WATTS

• 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
• 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
• 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

• UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
• привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.

Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

• питание – 24 В;

  Коллекторная группа системы отопления и теплого пола Luxor

• работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
• на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
• монтаж происходит в прямом положении – вертикальном или горизонтальном;
• максимальная температура в системе – +100°С;
• кабель длиною 1,5 м;
• температура хранения прибора – от 0 до +50°С;
• корпус изготовлен из синтетических материалов. Его цвет – серый;
• наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Особенности подключения

Неправильный монтаж устройства может привести к неэффективной работе системы, и даже ее поломке. Поэтому подключение сервопривода следует производить очень ответственно и внимательно.

Место расположения приспособления – вентили коллектора. Какой-либо точной схемы подсоединения устройства к системе нет. Все зависит от того, какой термостат предпочел мастер. Если он будет управлять только одним контуром, то сервопривод может быть подсоединен к нему напрямую. Если же термостат отвечает за несколько контуров, значит, провода нужно заводить в специально предназначенные клеммы. Подробнее в видео:

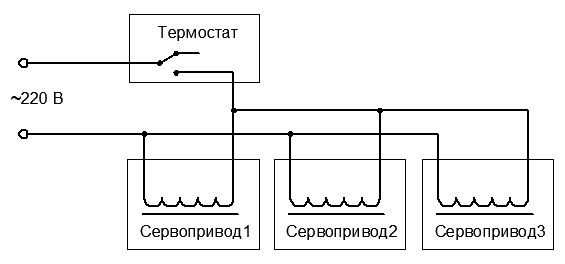

Самые распространенные типы сервоприводов имеют всего два провода, на один из которых поступает ноль, а на второй – фаза. Однако если одного фазного провода нет, то приспособление будет ориентировано на выполнение всего лишь одной функции. То есть устройство будет либо закрывать клапан, либо открывать его.

В любом случае сервопривод – это очень нужное приспособление, которое устанавливается в коллекторе специально для регулирования температуры теплоносителя. Без него водяной теплый пол может работать неэффективно. Ждем ваши комментарии!

Материалы По Теме:

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Трубы из сшитого полиэтилена для теплого пола – полный обзор изделия

Как провести расчет теплого водяного пола – важный этап при проектировании системы

Подведение итогов

Применение сервоприводов разрешает достигнуть высокой гибкости регулировки отопительной системы. Наряду с этим цена для того чтобы устройства низка, а простота установки лишь додаёт ему популярности. Такая система отопления разрешит адекватно и быстро реагировать на мельчайшее трансформацию температуры в доме (см.кроме этого статью «Установка отопления: советы по выбору компонентов автономной системы»).

На видео продемонстрирован пример установки сервопривода на коллектор отопления.

Сервопривод с выдвижным штоком позволяет управлять клапанами нажимного действия и тем самым автоматизировать работу теплого пола или других элементов системы отопления. Включение и выключение контура с сервоприводом будет осуществляться комнатным термостатом в автоматическом режиме и не зависит от действий человека. Как именно может быть реализована схема и какие сервоприводы обычно применяются…

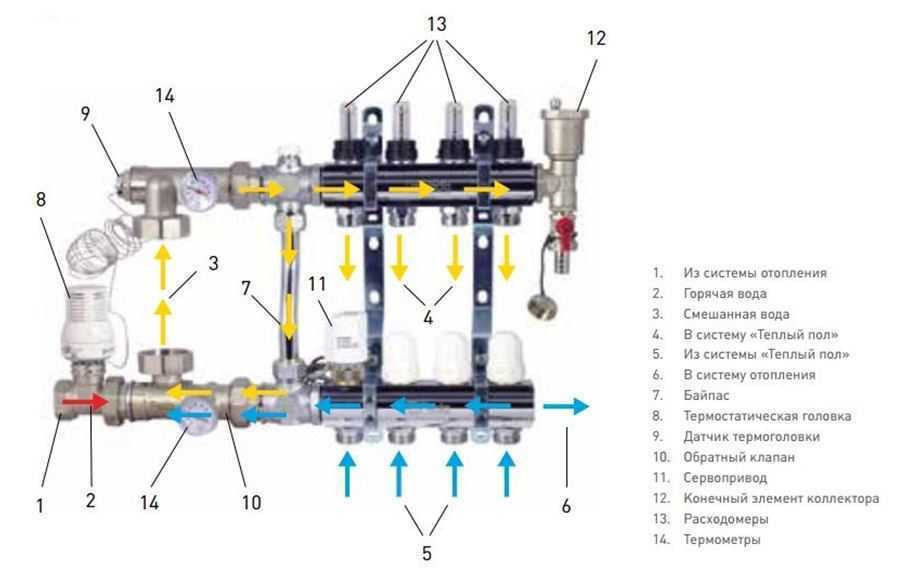

Принцип работы коллектора теплого пола с сервоприводами

Каждый контур (петля трубопровода) теплого пола оборудуется настроечным клапаном. С помощью него можно задать первоначальные настройки расхода теплоносителя в зависимости от его длины, ведь гидравлические сопротивления у контуров разные. Тем же клапаном можно настроить желаемую температуру, — в санузле +32 град, а в спортзале только +18 град, например…. Чем больше расход через контур, тем больше энергии прибудет.

Второй тип клапанов, используемых на коллекторе теплого пола, — нажимные, которые включают и выключают контура в зависимости от температуры, и управляются сервоприводами.

Как устроен сервопривод

Обычный сервопривод для теплого пола по принципу «включил-выключил» чаще сделан на основе емкости с расширяющейся жидкостью, толуола. При подаче напряжения емкость подогревается спиралью, жидкость расширяется и давит на шток. При отключении объем жидкости уменьшается, происходит возврат в первоначальное положение.

Также возможен вариант конструкции с нагревающейся пластиной, но принцип тот же — при нагреве происходит выдвижение штока. Эти конструкции сервоприводов просты, в них отсутствует электромагнитный движитель и вращение штока, их часто называют также «теплоприводами».

Выдвижение штока будет происходить с задержкой на 1 — 3 минуты, после подачи напряжения как и его возврат после отключения. Но нас интересует, что будет происходить в самой системе при включении и выключении сервопривода, т.е. необходимо рассматривать как ведет себя при этом управляемый клапан…

Два основных вида взаимодействия с клапаном

Система сервопривод-клапан подразделяется на следующие виды.

• Нормально включено. При отсутствии напряжения на сервоприводе управляющий клапан открыт — находится в положении «включено». При подаче напряжения клапан закрывается, движение жидкости через него прекращается.
• Нормально выключено. При отсутствии напряжения клапан закрыт. При подаче энергии — клапан открывается.

Какой из них выбрать?

Какой сервопривод выбрать для теплого пола

Чтобы выбрать вид системы сервопривода с клапаном для оборудования теплого пола нужно решить, — в каком положении клапан будет находится большее количество времени.

Для большинства регионов (у нас регионы холодные), теплый пол в основном находится в работе, как вспомогательно-отопительная и комфортообразующая система. Т.е. по контурам циркулирует теплоноситель большее количество времени отопительного сезона. Частые выключения из-за превышения температуры воздуха могут происходить лишь в небольших внутренних комнатах, где теплый пол — единственная система обогрева.

Поэтому у нас в основном устанавливаются нормально включенные автоматизированные клапаны.

Нужна ли плавная регулировка положения клапана на подаче контуров теплого пола

Сервоприводы для теплого пола могут быть не только по типу «включил/выключил», но и с плавной регулировкой выдвижения, — с электронным управлением подаваемого напряжения, с изменением от ноля до максимума.

Но подобные более дорогие системы для теплого пола не имеют большого практического смысла, скорее наоборот — на привод всегда будет подаваться напряжение, чтобы поддерживать регулировку.

Обычная же схема работы коллектора теплого пола состоит в следующем: тонкая настройка ручным клапаном (устанавливается на гребенке обратки), и отключение контура сервоприводом на подаче по команде термостата.

Более экономичный вариант — управление расходом в контуре с помощью только одного клапана, который сначала балансируется на расход в открытом положении, затем на него ставится сервопривод с помощью которого контур может вовсе отключаться…
