Как правильно собрать дымоход из сэндвич-труб для бани

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок

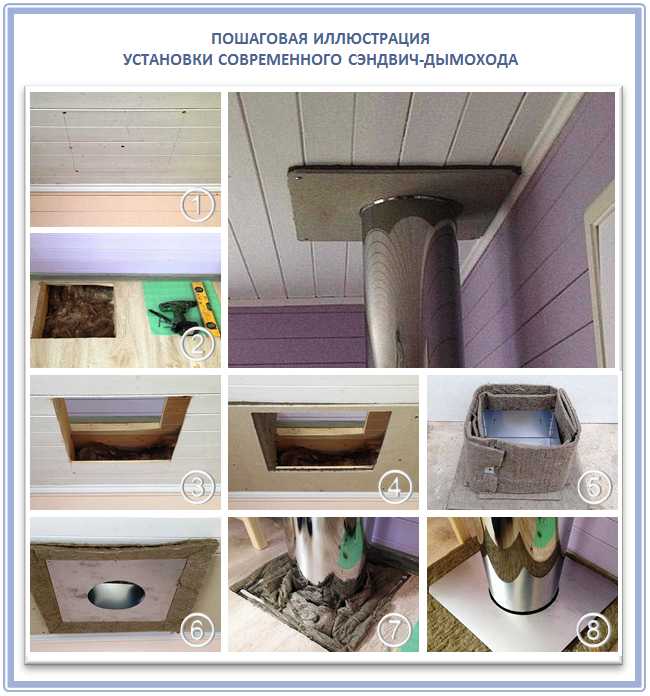

Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

• Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
• Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
• Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

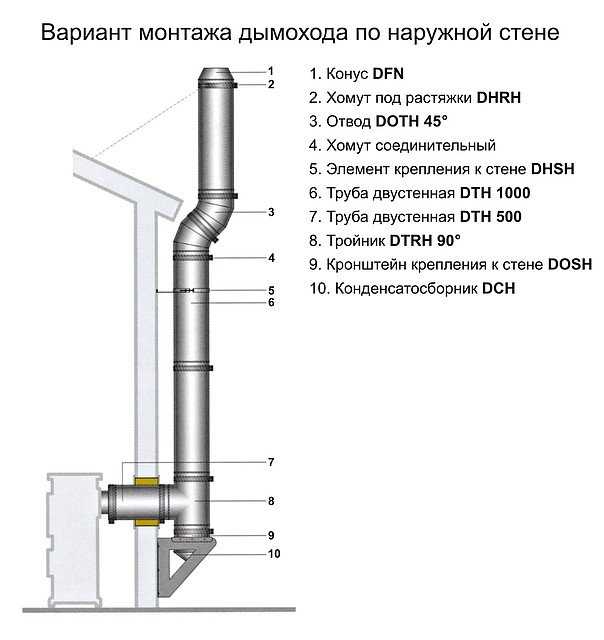

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Требования к такой трубе

Конструкция сэндвич трубы должна соответствовать следующим требованиям:

• площадь сечения внутренней трубы должна соответствовать (или быть немного больше) сечения присоединительного патрубка печи;
• готовая труба в сборе должна представлять собой вертикальную конструкцию (хотя допускается отклонение до 30°). При этом линейное смещение от вертикальной оси не должно превышать 1 м;

Дефлектор на дымоход

• для горючей кровли (мягкая битумная или гонтовая кровля) необходимо использовать сетчатый дефлектор. Максимальная величина ячеек сетки — 5 мм;
• участки прохода сэндвич трубы сквозь перекрытия должны быть обработаны антипиреновыми пропитками;
• длина горизонтального участка трубы при сборке внешнего дымохода не должна превышать 1 м;
• стыковочные и соединительные элементы трубы не должны находиться внутри перекрытия, так как это не позволит производить проверку или ремонт соединений;

• строго запрещается установка дымохода вплотную к другим коммуникациям — электропроводке, газовым или вентиляционным трубам;
• сэндвич трубу запрещено напрямую подключать к выходному патрубку печи — здесь нужен специальный переходной элемент.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Соответствие этим требованиям — вопрос безопасности и долговечности дымохода. Если есть сомнения в качестве изготовления данной сэндвич трубы, лучше поискать другую, подходящую модель.

Базовые варианты монтажа сэндвич-канала для дыма

Проход дымохода в бане через кровлю

1. Убедитесь, что расстояние от трубы до стены перекрытия — не менее 130 мм.
2. Из стального листа вырежьте подкрышный лист. Он представляет собой лист с внутренним отверстием, равным диаметру трубы, и размерами, большими проема в перекрытии.
3. Оденьте подкрышный лист на трубу.
4. Проденьте один конец трубы в проем кровли со стороны чердака, другой конец установите в нижнюю трубу.
5. Со стороны крыши установите на трубу свинцовую основу (угловую крышную разделку), опустите ее на крышу. Постучите по основе молотком и подгоните к поверхности круши.
6. Со стороны чердака заполните щели между трубой и перекрытием базальтовым картоном и базальтовой ватой.
7. Поднимите подкрышный лист до упора вверх и закрепите саморезами по дереву.
8. Чтобы обеспечить герметизацию соединения, покройте место стыка кровельным битумным герметиком на резиновой основе.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Способы соединения модулей

Монтаж дымохода может осуществляться одним из таких способов:

• «По дыму». Подобная схема призвана, в первую очередь, на 100% защитить отапливаемое помещение от проникновения опасных угарных газов. Внутренняя труба нижнего модуля монтируется в соответствующий раструб верхнего, давая возможность дыму беспрепятственно проходить область стыка и удаляться из дымохода. С другой стороны, при таком расположении в стык может попадать конденсат. При плохой заделке швов это будет способствовать уменьшению срока службы конструкции.
• «По конденсату». Здесь, напротив, внутренняя труба верхнего элемента помещается в раструб нижнего. Попадание влаги внутрь при этом исключается, тогда как дым вполне способен проникнуть в зону пребывания людей, просачиваясь сквозь любые, даже самые неприметные щели.

Таким образом, перед каждым хозяином встает дилемма – какой способ предпочесть. На одной чаше весов безопасность, на другой – долговечность конструкции и экономия. Что выбрать, каждый решает сам, однако, в любом случае, к заделке швов следует отнестись с максимальной ответственностью. Если есть уверенность, что стыки абсолютно герметичны, более целесообразной представляется схема «по конденсату».

Основные сведения и ключевые требования

Сендвич трубам присущи свои особенности. Для полноты информации далее приводится сравнение изделий из нержавеющей стали и из стали оцинкованной. Они пришли на смену широко использовавшемуся до недавних времён кирпичному дымоходу. Какой материал лучше? Большинство домашних мастеров отдают предпочтение сэндвич-трубе из нержавейки. И на то есть веские причины.

1. Высочайшая стойкость к коррозии. С этой точки зрения конкурентов у продукции данного вида просто нет.
2. Легко переносят воздействие высоких температур. Даже регулярный прогрев парилки до максимально возможной температуры на материале негативно не отразится.
3. Продолжительный срок службы. Это – следствие указанных выше качеств.
4. Привлекательный внешний вид. Такая характеристика для многих людей имеет первостепенное значение.

Если же говорить об оцинкованном покрытии, то похвастать такими свойствами оно не может. Однако стоят сэндвич-трубы из оцинковки значительно меньше. При выборе этот фактор нередко является решающим.

Планируя установку сэндвич-трубы в бане для отвода дыма, вы должны знать предъявляемые к ней требования. Коротко звучат они так:

• площадь сечения должна превышать значение данного показателя отводящего патрубка, либо быть равной ему, но не меньше;
• в готовой конструкции не должны присутствовать уступы, и располагать её необходимо вертикально. Допускается отклонение максимум на 30˚. Что же касается горизонтального смещения, то оно не должно превышать 1 метр;
• если кровля изготовлена из горючих материалов (например, черепица из дерева или битум), на окончании дымовой трубы необходимо устанавливать оборудованный сеткой трубный дефлектор. Размер ячеек сетки – до 5×5 миллиметров;
• места прохода труб сэндвич для бани через перекрытия следует обработать термоизоляционными материалами;
• когда предполагается создание горизонтальной шахты, её длина не должна превышать 1 метр;
• стыковать элементы в плоскости перекрытий и кровли не допускается. Причина данного требования заключается в том, что иногда требуется проводить проверку этих мест. Поэтому необходимо обеспечить их визуальную доступность.
• соприкосновение дымохода с другими коммуникациями (газопровод, электропроводка, вентиляция и т.д.) категорически запрещается;
• также запрещено использование сэндвич трубы в роли первого элемента при организации подключения к патрубку.

Труба должна располагаться вертикально, только в этом случае будет обеспечена тяга

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

• из обычной стальной трубы;
• специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
• дымовые каналы, выложенные из кирпича.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

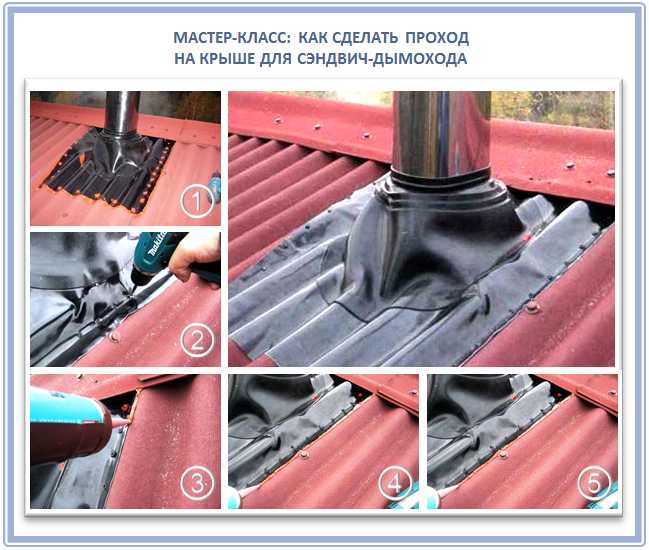

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

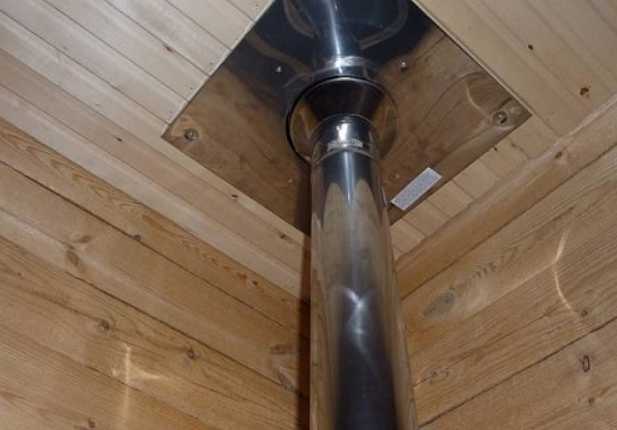

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

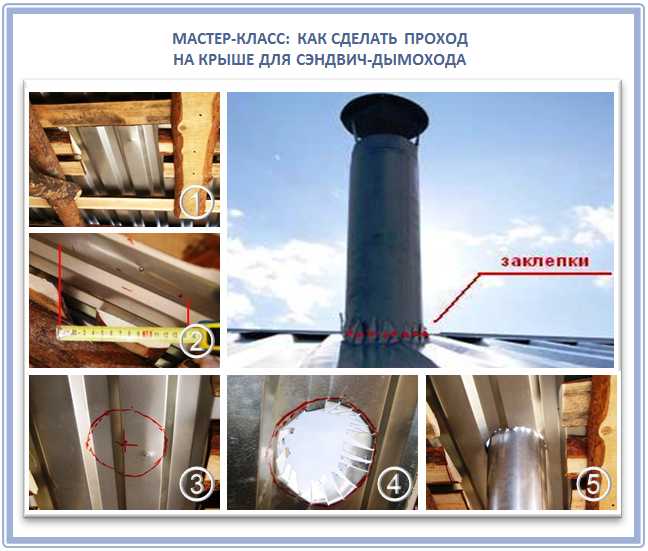

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

• Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
• Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
• Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
• Шаг 4. Установите снятый лист профнастила и закрепите его.
• Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
• Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
• Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
• Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

• Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
• Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
• Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
• Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
• Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
• Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
• Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
• Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Общие рекомендации по самостоятельной сборке сэндвич-трубы

Дымоход из сэндвич-труб считается одним из самых простых в плане сборки и эксплуатации. Однако, как и везде, здесь существует ряд нюансов:

• Диаметр сэндвича (здесь имеется в виду сечение внутренней трубы) подбирается с таким учетом, чтобы соединение с выходным патрубком печи получилось максимально плотным.
• Все места, где стыкуются различные модули дымохода, должны располагаться в зоне видимости. Монтаж стыков внутри переходов через потолок или кровлю не допускается.
• Если проект предусматривает монтаж горизонтального участка дымохода, его протяженность должна быть не более 1 метра. Более протяженный участок с высокой долей вероятности спровоцирует ухудшение тяги.

После окончания процедуры сборки производится пробная топка печи

В процессе горения дымоотвод необходимо тщательно обследовать на всей протяженности, большое внимание уделяя качеству стыков и степени нагрева внешней трубы и близлежащих поверхностей

Как выбирать дымоход сэндвич для бани

Определение сечения дымовой трубы для бани

1. Для котла мощностью 3,5 кВт используются трубы сечением 0,14×0,14 м.
2. Для котла мощностью 3,5–5,2 кВт — 0,14×0,2 м.
3. Для котла мощностью 5,2-7 кВт — 0,14×0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь сечения дымовой трубы, которая обеспечит выполнение требований СНИПа. Подберите дымоход сэндвич, имеющий круглую форму, по расчетной площади сечения.

Подбор трубы для бани по материалу

• Попытайтесь узнать состав металла трубы. Качественные образцы изготавливают из аустенитной стали, с добавлением молибдена, хрома, никеля. Эти вещества позволяют сопротивляться коррозии и кислотным веществам.
• Осмотрите сварные швы труб. Наличие прожженных швов не допускается.
• Трубы из нержавеющей стали стоят дорого. Можно снизить издержки на установку сэндвич трубы в бане, если изготовить комбинированный дымоход: в парилке с большой влажностью, высокими противопожарными требованиям и с целью придания представительного вида установите нержавеющие элементы, в других местах — оцинкованные.
• Для бани покупайте сэндвич трубы с теплоизолирующим материалом, выдерживающим температуру более 800 градусов. Такими характеристиками обладают асбестовые, минераловантные, керамзитовые утеплители.
• Толщина слоя изолятора при одинаковых свойствах материала может быть от 20 до 60 мм, поэтому перед покупкой обязательно интересуйтесь составом и свойствами утеплителя.

Соединение элементов трубы для бани

Отличие соединений — в следующем:

1. Соединение «по дыму» гарантирует отсутствие утечки дыма через стык в помещение. Но, с другой стороны, конденсат, стекающий по стенкам трубы, может попасть через щели внутрь сэндвича и навредить утеплителю.
2. В соединении «по конденсату» внутренняя труба верхнего сэндвича заходит в раструб нижней трубы, поэтому влага не попадает на утеплитель. В этом случае нет гарантий, что дым не просочится наружу.
3. Заказчик самостоятельно выбирает способ соединений. Для помещений обычно выбирают способ «по дыму», ведь в дымоходах сэндвич образуется небольшое количество конденсата.
4. При покупке проверяйте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

1. Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
2. На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
3. Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
4. Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

Вопросы и ответы

Рассмотрим несколько вопросов, которые чаще всего возникают у неопытных пользователей:

Можно ли построить кирпичный дымоход снаружи бани?

Да, можно. однако, такая работа обойдется в серьезные затраты труда и материалов — понадобится отдельный фундамент (можно связать его с собственным фундаментом печи), труба должна быть значительно шире у основания и постепенно сужаться к вершине. Такая работа слишком затратна, поэтому, сборка кирпичных наружных дымоходов при строительстве бань не применяется.

Надо ли устанавливать металлическую защиту на стену, если используется стандартный узел прохода?

В этом случае можно обойтись без защиты, если конструкция узла прохода обладает защитной плоскостью. Однако, если ее нет, придется действовать по обычной методике, с установкой всех типов защиты и изоляции.

Можно ли уменьшить диаметр дымохода?

Размер дымохода указан в паспорте печи. Если его нет, руководствуются диаметром выходного отверстия. Уменьшать этот размер не следует — возникнет высокое сопротивление, уменьшится тяга. Увеличить можно, но не на слишком большую величину.

Шибер (заслонка) обязательно должен быть заводским, или можно использовать самодельную конструкцию?

Можно использовать самодельную заслонку. Принципиальных противопоказаний здесь нет. Однако, надо обеспечить ее герметичность, чтобы дымовые газы не проникали в баню и не создавали опасность отравления пользователей.

Обязательно ли соблюдать минимальную высоту дымохода, если баня низкая?

Высота дымохода обусловлена требованиями по интенсивности тяги. Размер бани здесь не важен. Если она высокая, то трубу делают длиннее, но уменьшить высоту ниже нормативного минимума нельзя.

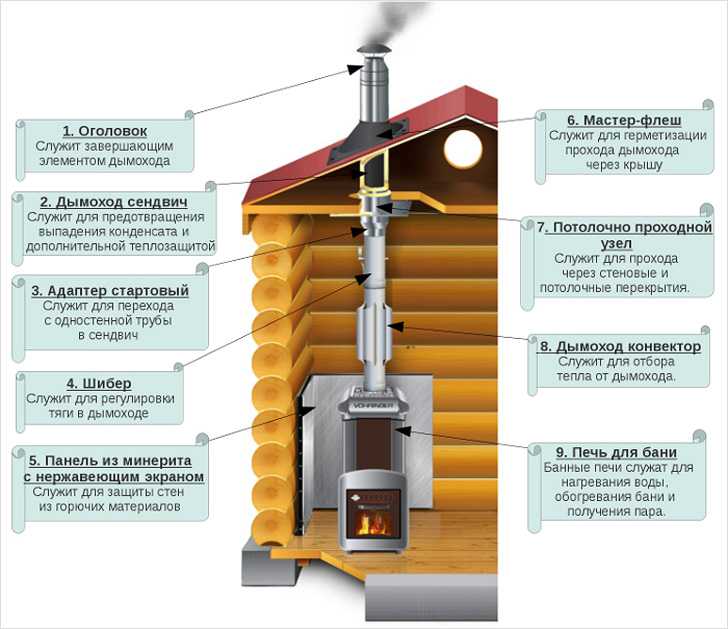

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

• Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
• Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
• Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

• Отсутствие конденсата (в зависимости от схемы сборки).
• Хорошие противопожарные качества.
• Малый вес конструкции.
• Удобство транспортировки.
• Минимальное образование сажи.
• Простота ухода за дымоходом.
• Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

https://youtube.com/watch?v=2D15khxlphk

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

1. Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
2. На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
3. Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
4. Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

Подготовительные работы перед монтажом трубы в бане

Перед тем как установить сэндвич трубу в бане, а точнее еще на стадии строительства фундамента печи и кровли, проверьте расположение оси дымохода. Труба не должна пересекать стропила и балки перекрытия чердака и крыши и проходить на расстоянии менее 25 см от стены. Можно выполнить предварительный монтаж печи и дымовой трубы в минимальном объеме. Работу выполняют, когда готов хотя бы черновой пол и закреплены деревянные элементы крыши.

Установите печь на черновой пол. Выставьте устройство в штатное положение в вертикальной плоскости, учитывая высоту «пирога» пола и толщину напольного покрытия. Опустите сверху отвес в центр выходного фланца печи и посмотрите результаты. Если несущие элементы крыши не пересекаются с отвесом, отрежьте лишние элементы для возможности установки трубы. Отложите основные работы до окончания строительных работ на полу.

Заключение

Стоит отметить, что вопрос, как правильно установить сэндвич трубу в бане достаточно полно и детально освещен, в том числе и в интернет пространстве. Однако, куда в меньшей степени затрагивается проблема недостатков такой конструкции. Прежде всего, это достаточно высокая цена на системы полностью выполненные из качественной коррозионностойкой и жаропрочной стали. Попытки ряда производителей найти более дешевую альтернативу в виде эрзац — технологий не всегда успешны и ведут к кардинальной потере ресурса и потребительских качеств. С другой стороны на повестке дня остается качество изоляционного материала. По техническому регламенту изоляционная масса без проявлений деформации должна выдерживать термическое воздействие не ниже 600 градусов Цельсия. Практика же показывает, что прогорание изоляционного слоя остается серьезной проблемой при эксплуатации дымоходных систем рассматриваемого типа. А это напрямую ведет к потери дымоходом всех преимуществ, относительно своих простых собратьев с одной стенкой. Поэтому основным критерием который должен сопровождать выбор и приобретение сэндвич систем, остается тщательный подбор качественного изделия, при котором вопрос стоимости стремительно отходит на второй план. Все таки мы, как и англичане, не настолько богатые люди, чтобы покупать дешевые вещи.

В чем преимущество вывода через стену

Вертикальные дымоходы частично расположены внутри бани, другая часть находится на чердаке, и сравнительно небольшой участок выведен наружу сквозь кровлю. Это существенно усложняет обслуживание и общий контроль состояния трубы — приходится лазить на чердак или на крышу, что требует некоторой подготовки и представляет определенную опасность.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Дымоходы, выведенные наружу сквозь стену, гораздо удобнее. Они находятся на виду и в зоне непосредственного доступа. Любые проблемы с ними можно обнаружить на ранних стадиях, что позволяет своевременно отреагировать на них и восстановить изначальную работоспособность канала. Отсутствует проход сквозь чердачное помещение, где могут находиться легковоспламенимые предметы.

Еще одним важным преимуществом следует считать наличие специального кармана для сбора конденсата. Он находится в нижней части колена и позволяет легко слить накопившуюся жидкость. У вертикальных труб такой возможности нет.

Кроме этого, монтаж такого дымохода практически безопасен и может быть произведен своими руками. Гидроизоляция и утепление участка прохода сквозь стену не представляют серьезной сложности.

В продаже имеются готовые узлы прохода сквозь стену (или сквозь перекрытие, их так же можно установить и на вертикальные плоскости). С их помощью обустройство вывода трубы через наружную стену происходит без особых сложностей или трудозатрат.

Крепление трубы к стене производится с помощью хомутов или специальных кронштейнов. Если труба длинная, можно усилить ее с помощью растяжек — это делается в регионах с высокими ветровыми нагрузками.

Большим преимуществом бокового размещения дымохода является присутствие в продаже всех необходимых деталей и комплектующих — не требуется изготавливать какие-либо детали своими руками, можно приобрести все готовые принадлежности и выполнить монтаж без задержек или проблем.
