Размеры сэндвич трубы для дымохода: диаметр труб из нержавейки, нержавеющей стали

Правильный выбор дымохода

В этом деле важны некоторые факторы:

Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
Размеры сэндвич трубы.
Плотность слоя теплоизоляции.
Вид трубного шва (катанный, лазерный).

Катанные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности.

Преимущества дымоходных труб из стали

Печные трубы и дымоходы из нержавеющей стали характеризуются рядом достоинств, которые трудно недооценить:

продолжительный эксплуатационный период, что обусловлено уникальными свойствами материала изготовления;
высокопрочность;
возможность установки системы разной сложности;
универсальность;
приемлемая цена.

Труба для дымохода из нержавейки прочнее, чем из кирпича, которая относительно неустойчива к перепадам температур, что в свою очередь приводит к её разрушению. Стальной трубе не страшны процессы коррозии, на ней никак не отражается высокая влажность либо воздушная сухость, повышенный нагрев и агрессивные среды.

Данная труба имеет модульную структуру, позволяющую быстро заменить вручную какую-либо деталь конструкции при необходимости. Монтаж дымохода выполняется с применением особых отводов. При помощи таких элементов можно обойти инженерные блоки либо конструкции архитектуры.

Установка трубы для дымохода из нержавейки вручную может осуществляться со сдвигом в любом направлении без перемещения отопительного оборудования.

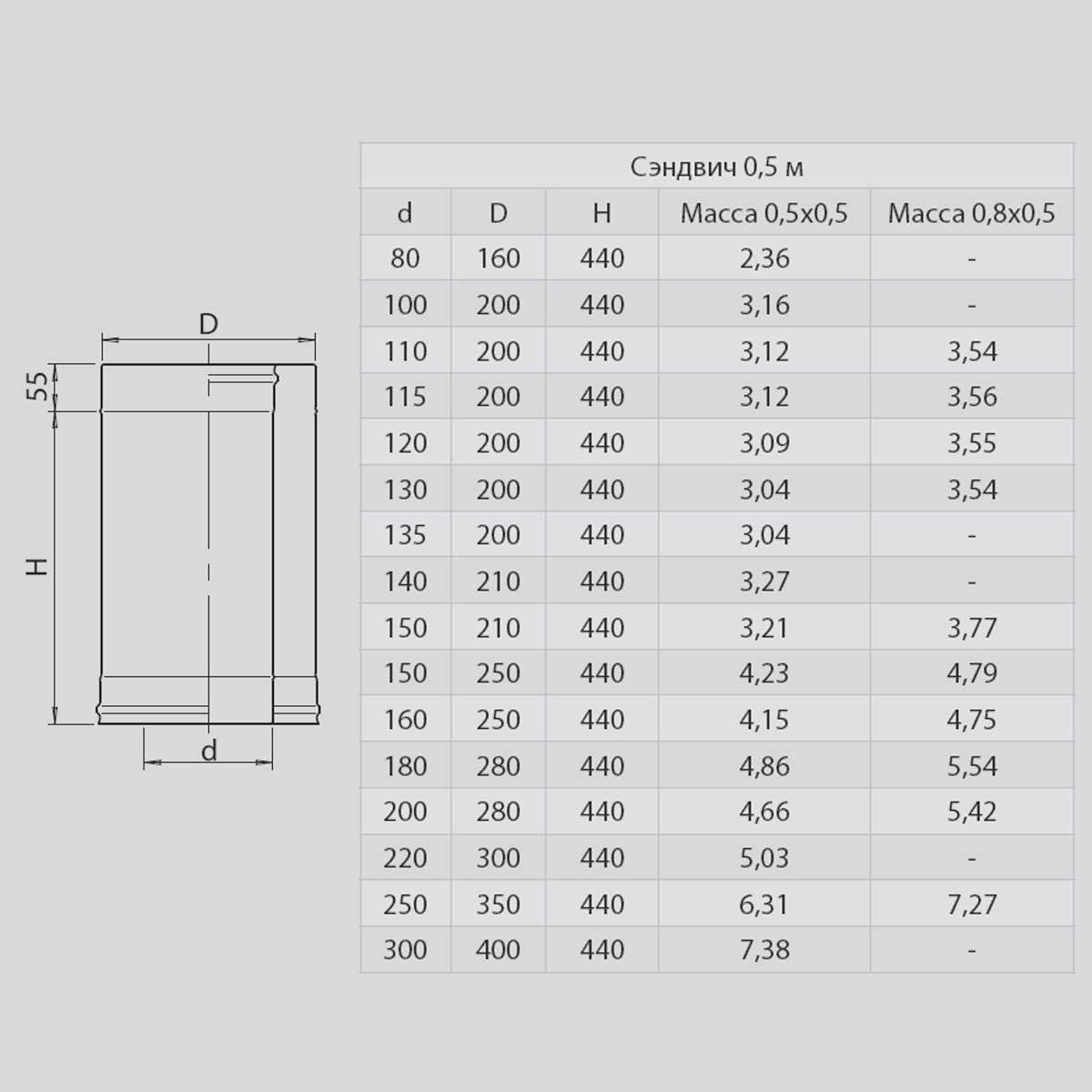

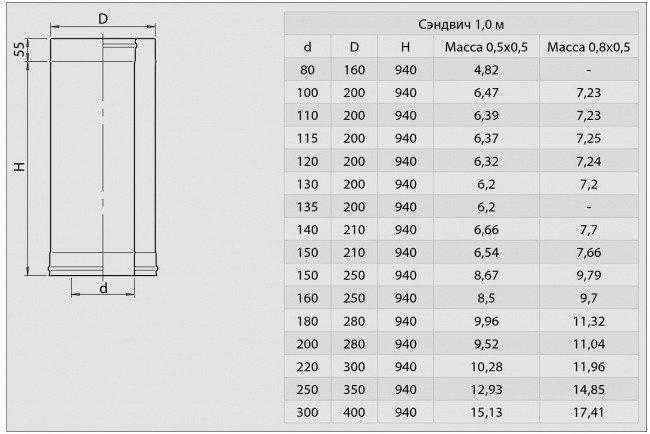

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

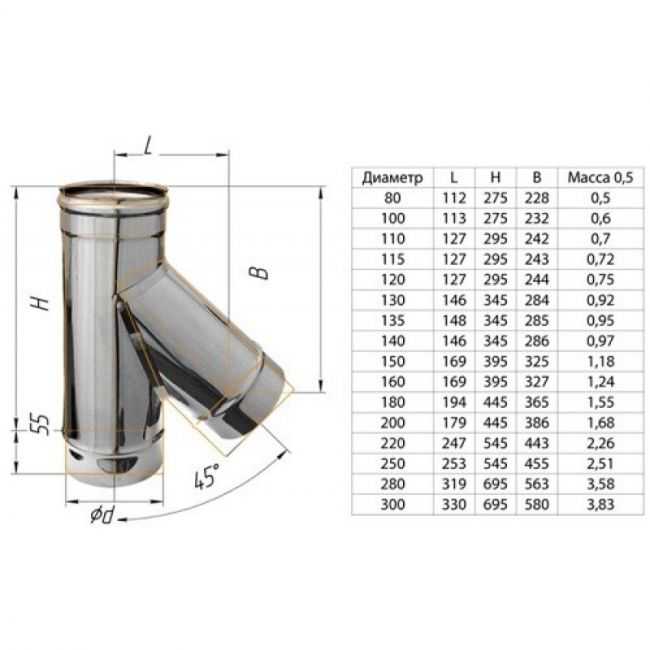

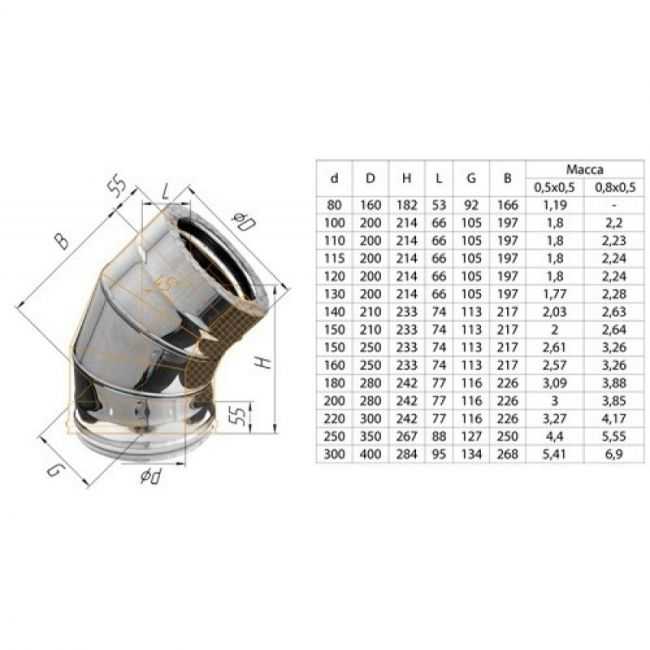

Соединительные элементы труб имеют углы:

90̊ С − для уголков и тройников;
135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм.

Выгодное применение двойных труб

В чем же преимущество применения таких изделий для дымоходных устройств? Прежде всего, в:

Легкости монтажа.

Правильный подход и грамотное изучение основных нюансов поможет выполнить установку сэндвич дымохода самостоятельно.

Небольшой массе.

Благодаря этой характеристике, отдельный фундамент для печи не потребуется.

Компактности, которая в сочетании с легкостью позволяет без проблем транспортировать изделия к месту назначения.
Несложном ремонте, благодаря которому специалисты без особого труда заменят в дымоходе одну из его частей.
Многообразии фасонных деталей, что поможет установить устройство с выходом через кровлю или стену.
Наличии между трубами теплоизоляционной прослойки, позволяющей снижать температуру извне.

Это преимущество направлено на улучшение пожаробезопасности конструкции.

Отсутствии застоев и возможности эффективного отвода дыма, т.к. внутренняя поверхность трубы имеет ровную форму цилиндра.

Вот поэтому в трубах для дымохода из нержавейки сэндвич образуется так мало сажи.

Антикоррозийных материалах, из которых изготовлены изделия, поэтому на стенках последних не накапливаются конденсат и химические соединения разрушительного действия.
Простоте эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, нужны, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
Привлекательном внешнем виде. Сэндвич трубам не нужна дополнительная отделка, и они великолепно смотрятся как снаружи, так и внутри помещений.

Пересечение стены и перекрытий

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).

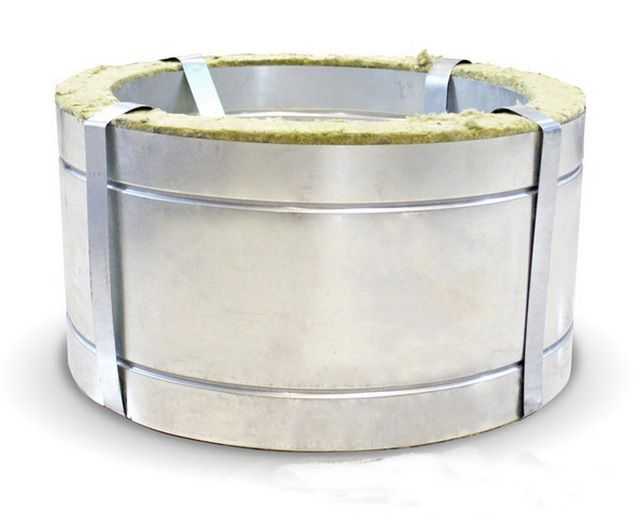

Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

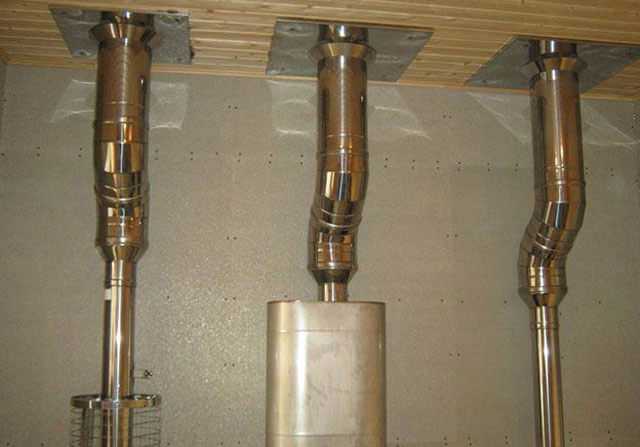

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Нержавеющая сталь: нюансы конструкции

Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до +1200̊ С.

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.

Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.

Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.

Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
диаметр 50-700 мм- для твердотопливных котлов;
50-500 мм- для дизель-генераторов и газопоршневых устройств;
50-300 мм- для микротурбинных приспособлений;
до 200 мм- для котлов на газу или дизтопливе.

Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.

Особенности сэндвич труб из нержавеющей стали

Нержавеющая сталь является наиболее устойчивой к перепадам температур и, кроме этого, обладает отличными антикоррозийными свойствами. Внутренние нержавеющие трубы способны выдерживать рабочую температуру до 850 °C и кратковременную температуру до 1200 °C.

Самые лучшие качественные характеристики прослеживаются у двух марок нержавеющей стали — 316 Ti, 310S. Температура рабочей среды для этих видов доходит до 1000 °C. Специалисты рекомендуют эти два варианта для котлов, которые работают на твёрдом топливе и бань, так как они могут выдерживать высокую температуру нагрева. Сэндвич трубы для дымохода из такой стали будет служить очень долго.

Размеры сечения сэндвич конструкции в первую очередь зависят от толщины теплоизоляционной прослойки. Также существует определённая зависимость показателей диаметра сэндвич труб для дымохода от места расположения конструкции. Диаметр внутренней трубы также выбирают в соответствии с мощностью отопительного устройства. Чем больше мощность, тем, соответственно, больше должно быть сечение внутренней трубы. Это очень важный момент, так как на внутреннюю трубу из нержавеющей стали приходится основная температурная нагрузка.

Рассмотрим зависимость диаметра от мощности отопительного устройства подробнее:

для печей, которые работают на дровяном топливе и для газотурбинных установок (ГТУ) сечение может составлять от 50 до 600 миллиметров;
для котлов, работающих на твёрдом топливе, диаметр составляет — от 50 до 700 миллиметров;
для газопоршневых или дизельгенераторных устройств — от 50 до 500 миллиметров;
для микротурбинных устройств — от 50 до 300 миллиметров;
для котлов, работающих на газу или дизельном топливе — до 200 миллиметров.

Трубы с самым большим диаметром устанавливаются на печи и котлы, потребляющие твердое топливо

Кроме этого, не рекомендуется использовать в качестве теплоизоляции стекловолокно. Этот материал может применяться в системах, рабочая температура которых составляет не более 350 °C. В банных конструкциях аналогичный показатель может составлять 600 °C и выше.

Другие варианты сендвичей

Существуют и другие материалы, кроме нержавеющей и оцинкованной стали, из которых изготавливаются сэндвич трубы для дымоходов. Это, например, чёрные металлы. Обычно на трубы из таких сплавов наносят защитный слой эмали. Конструкция из этих деталей способна выдерживать рабочую температуру до 500 °C и кратковременную до 750 °C.

Кроме того, такие изделия обладают довольно презентабельным внешним видом и устойчивостью к губительному воздействию коррозии. Конечно, термостойкость такой конструкции гораздо ниже, чем у дымоходов из нержавеющей стали, но использовать их для каминов и некоторых печей разрешается.

Комбинированные сэндвич конструкции изготавливают из нержавейки и оцинкованной или покрытой эмалью стали. Температура, которую способны выдерживать такие дымоходы, составляет до 600 °C.

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
ревизия − для очистки конструкции от сажи;
кагла, регулирующая тягу;
розетта − для декорирования дымохода;
флюгер и конус, защищающие отопительную систему от природных осадков;
грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Диаметр сэндвич трубы

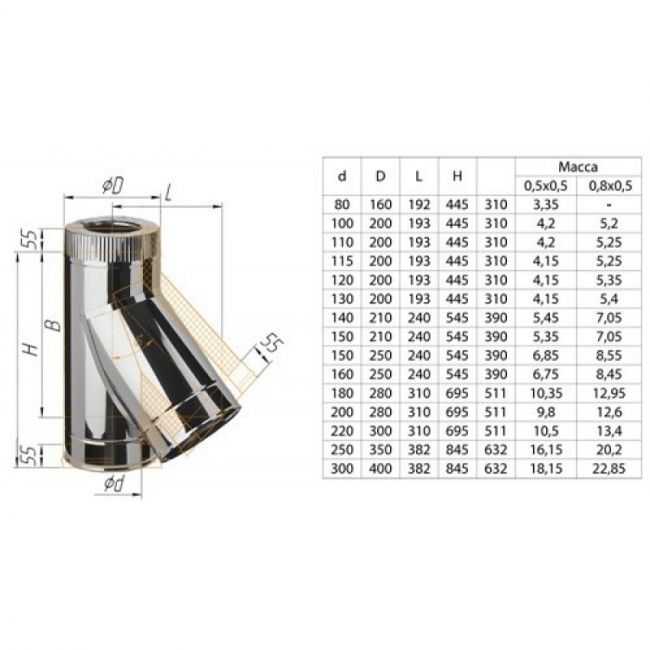

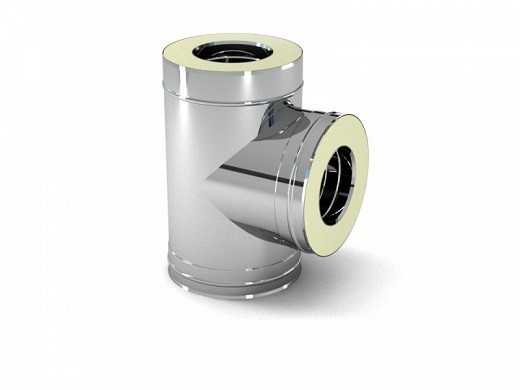

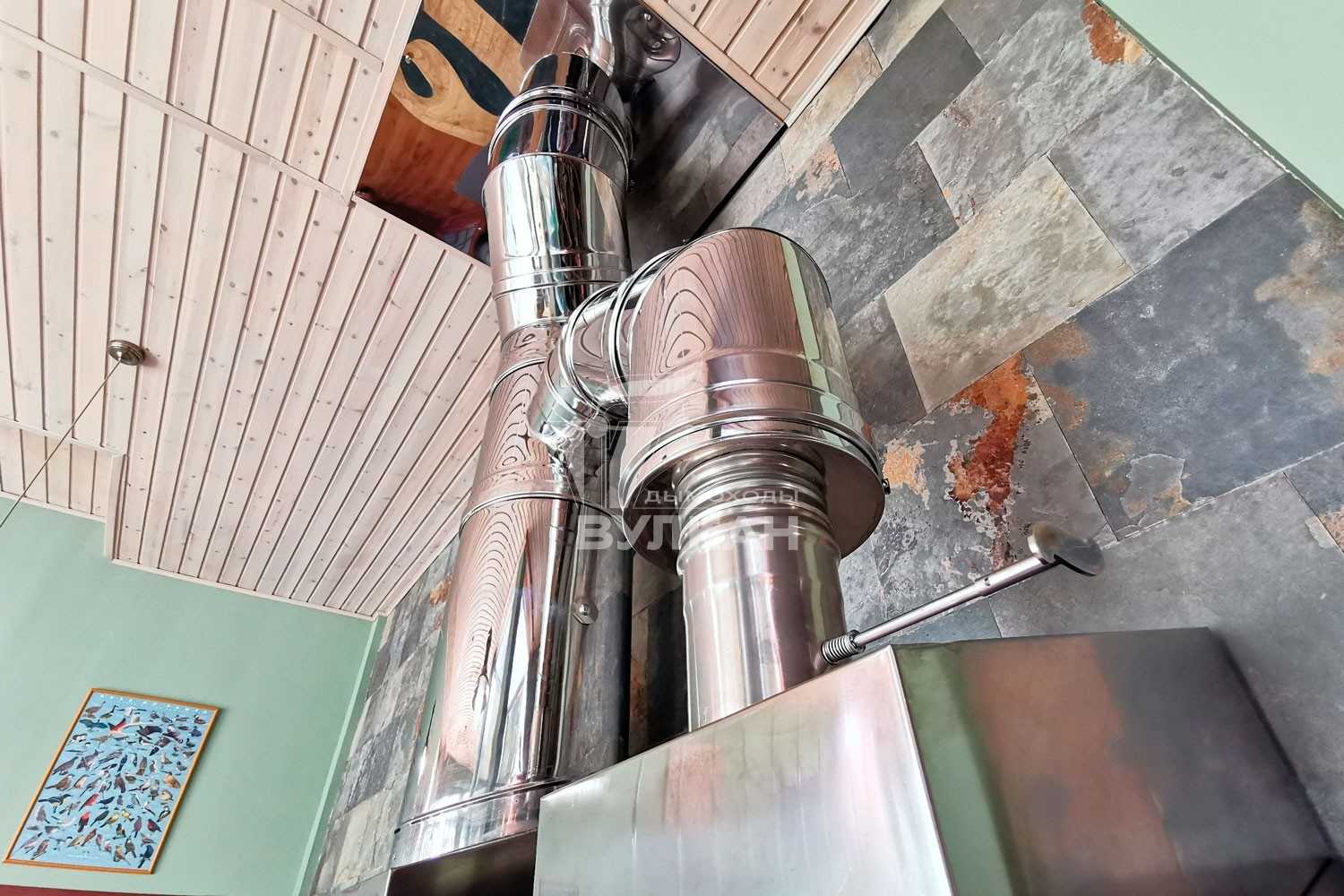

На снимке представлен сэендвич тройник к дымоходу.

В соответствии с показателем выделяемой теплоэнергии, трубы для дымоотводящих конструкций могут иметь различные диаметры:

дымоход сэндвичи 115 – этот вариант сэндвича подойдет для создания конструкции одностенного дымохода;
дымоход сэндвич 120 – этот вид сэндвич дымоходов предназначается для устройства двустенных дымоотводящих конструкций вертикального типа;
дымоход сэндвич 150х250 – этот тип дымоходов может выдерживать высокие технические нагрузки. Толщина стали составляет около 3,5 мм;
сэндвич дымоходы 160 — площадь сечения такой трубы составит около 0,5 мм. Сталь в большинстве своем оцинкована. Предназначен для перехода от одностенного до двустенного устройства;
сэндвич трубы для дымоходов оцинковка 210х150 – данный вид сэндвич труб имеет толщину в 0,5 мм и выдерживает максимальный температурный режим в 90С;
сэндвич дымоходы оцинковка 300 мм – этот вариант дымоотводящей конструкции будет обладать повышенными техническими характеристиками. Имеет высокий уровень износостойкости и прочности.

В любом случае, прежде чем остановить выбор на каком-либо виде устройства, необходимо тщательно все рассчитать. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Порядок расчета

Для определения диаметра трубы сэндвича необходимо заранее знать условия, в которых будет осуществляться эксплуатация. По размерам площади отапливаемого помещения подбирается подходящая по производительности печь. Чтобы отопить 10 кв.м. нужен 1 кВт мощности, соответственно, для комнаты 50 кв. метров подойдет печь мощностью 5 кВт.

От вида котла отопления и используемого топлива зависит температура выходящего дыма. Чем больше градусов в дымоходе, тем сильнее происходит его нагрев. Соотношение высоты температуры и вида отопительного прибора наглядно показывает таблица.

Температура дыма в разных котлах:

Вид котла отопления	Температура дыма, С
Печь-камин	350-650
Банная печь	400-700
Пиролизный котел	160-250
Пеллетный котел	120-250
Газовый котел	120-200
Дизельный котел	150-250
Котел на угле	500-700

В сэндвич-дымоходе сильнее всего нагревается внутренняя труба, поэтому прежде всего выбирают ее диаметр. Чем мощнее печь, тем шире он должен быть. С увеличением мощности нужно увеличивать и внутреннее отверстие. Расчет по мощности можно посмотреть в таблице:

Средние значения соотношения мощности котла и сечения дымохода:

Мощность котла, кВт	Сечение дымохода, мм	S выходного диаметра, кв. мм	Диаметр трубы
менее 3,5	140 х 140	19 600	158
3,5 – 5,2	140 х 200	28 000	189
5,2 — 7	140 х 270	37 800	220

Для открытых топок дымовой канал должен превышать 1/100 от объёма котла. В закрытых котлах, где воздух в топку проходит из нижнего поддувала, внутренняя площадь выходного сечения дымохода должна превышать размеры подающего отверстия. Если диаметр превышает расчетный в полтора раза и более, то сила тяги падает, а внутри дымохода образуются завихрения.

Устройство слоев в сэндвичах позволяет изолировать внешнюю трубу от воздействия высоких температур, технические характеристики препятствует образованию конденсата. Каменная вата негорюча, ее толщина зависит от температуры выходящих дымов от 25 мм при 60 С до 100 мм при 600 С.

Изготовление и установка дымохода своими руками

Чтобы сделать своими руками систему сэндвич, понадобятся такие материалы:

лист нержавеющей стали или готовая труба нужного диаметра;
лист стали с оцинкованным покрытием;
теплоизоляция.

При выборе изолятора следует опираться на его пожароустойчивость. Сборка состоит из следующих этапов:

листовой металл сворачивают, чтобы получить внешний и внутренний контуры нужного диаметра;
внутренний элемент укутывают утеплителем рулонного типа;
затем все вставляют во внешнюю трубу.

Если есть сомнения по поводу качества сборки и пожароустойчивости конструкции, ее желательно поместить в короб. Внутреннее пространство при этом заполняют керамзитом. Так можно сделать систему сэндвич из трубы нержавейки.

Установка готовой конструкции выполняется так:

на выходной патрубок надевают переходник и тщательно промазывают стыки герметиком;
после высыхания все фиксируют с помощью хомута;
если на протяженности от патрубка до отверстия в стене есть повороты, все стыки тоже промазывают герметизирующим материалом;
проход в стене делают с небольшим зазором;
в проем помещают базальтовый картон;
пространство плотно заполняется базальтовой ватой.

Можно приобрести специальные проходные блоки. Поскольку сэндвич-система представляет собой готовую конструкцию, выполнить ее монтаж несложно. Главное — внимательно проверять качество герметизации всех стыков.

Основные достоинства

Ключевое преимущество дымохода из сэндвич трубы — легкий вес, который в разы меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.

Простота сборки всех модулей, возможность собрать и установить такую трубу даже без специальной инженерной подготовки считается также плюсом.

Можно назвать и другие преимущества труб:

простая фиксация конструкции без дополнительных усиливающих конструкций;
гладкая поверхность, облегчающая очистку от сажи;
защита от конденсата благодаря наличию утеплителя;
отсутствие ржавчины за счёт антикоррозийного покрытия.

Срок эксплуатации дымохода из сэндвич трубы составляет не менее 25 лет, в течение которых она не требует каких-либо особых условий и сложных мероприятий по уходу.

Размеры дымоходов из стали

Нержавеющая труба и ее размеры подбираются в зависимости от места использования печного отопления

Основную температурную нагрузку несет внутренняя часть канала, поэтому важно учитывать именно ее диаметр

Размеры оборудования регламентируются СНиП, а диаметр, в основном, указывается в техпаспорте прибора, к примеру, 200/260, 150/210 или 120/180 мм. Первая и вторая цифры – это внутреннее и внешнее сечение соответственно. Чем более толстой является нержавейка, тем дольше прослужит печная система отопления. Покупая сэндвич трубу, требуется учет диаметра выходного патрубка котла. Необходимый показатель дымохода должен быть не меньше его. Предполагается, что труба будет одеваться на вывод.

Диаметр внутренней части дымохода сэндвич из нержавеющей стали может быть 110, 115, 120, 150, 200 и до 300 миллиметров включительно. Изделия выпускаются метровой и полуметровой длины. Внутренняя труба из стали изготавливается со стенкой 0,5 и 1 мм. Внешний диаметр канала сэндвич достигает 200-430 мм, а толщина внутреннего утеплительного слоя – 4-6 см.

Чем выше мощность отопительного котла, тем больше должен быть диаметр трубы для дымохода

Дымоход из нержавейки

Составляющие дымохода Из-за того, что современные дымоходные системы, изготовленные из сэндвич-панелей, являются достаточно дорогим удовольствием, многие домашние мастера стараются сделать их своими руками, используя листы из нержавеющей стали. Почему именно нержавейка чаще всего применяется в системе дымохода зданий? Чтобы ответить на этот вопрос, необходимо разобраться с самим материалом.

Сразу же оговоримся, что дымоход изготавливается только из нержавеющей жаропрочной стали, в процессе производства которой используются добавочные элементы:

Никель.
Хром.
Молибден.

Их взаимодействие со сталью называется процессом легирования. То есть стальной материал становится обладателем характеристик, которые позволяют ему не изменять своих качеств под действием высоких температур. В зависимости от того, сколько каждого элемента добавляется в процессе легирования, сталь будет обладать разными качествами. К примеру:

Самодельное изделие

Никель придает металлу прочность и пластичность.
Хром отвечает за коррозийную стойкость и твердость.
Молибден увеличивает прочность металла при его взаимодействии с высокими температурами.

Некоторые мастера, уходя от трат на приобретение дорогостоящего материала, пытались сделать дымоход своими руками из пищевой нержавейки. Ее недостаток — высокое содержание хрома. Под действием высоких температур сталь начинала быстро разрушаться. Так что этот вариант нам не подходит.

Из всех предлагаемых марок чаще всего применяются AISI 316 L (310 S, 321 и 304).

Пошаговая сборка дымохода в доме

Правильность работы котла во многом зависит от качественного монтажа дымохода.

Алгоритм сборки:

К патрубку отопительного агрегата присоединяется тройник с конденсатосборником и ревизией.
Вырезаются отверстия: в чердачном перекрытии круглое или квадратное, в крыше – овальное или прямоугольное.
Труба наращивается до необходимой высоты. На уровне перекрытия на нее надевается потолочно-проходное устройство, которое крепят в перекрытии и заполняют теплоизоляцией. В проеме, вырезанном в кровле, дымоход также обязательно изолируют.
После прохождения отверстия в крыше на трубу надевается специальная «юбка», которая нужна для защиты от протекания. Основание «юбки» закрепляют на кровле. Верхушку трубы оснащают дефлектором для защиты от дождя, ветра и засорения. Если кровля выполнена из горючих материалов, дополнительно устанавливается искрогаситель.
Стягивают стыки хомутами и обрабатывают герметиком, при необходимости усиливают конструкцию, закрепляя ее кронштейнами внутри чердака.

Монтаж на улице

Размечают место прохождения дымохода в стене и вырезают отверстие с учетом теплоизоляции.
Соединяют проходную трубу с патрубком отопительного прибора и выводят дымоход на улицу. Изолируют место прохождения стены.
Присоединяют к выведенной трубе тройник с капельником и ревизией.
Наращивают дымоотвод вверх до нужной высоты, при необходимости каждые два метра фиксируют конструкцию кронштейном. Стягивают стыки хомутами, покрывают герметиком. К навершию трубы крепят коническую насадку – дефлектор.
Покрывают дымоход защитным составом, чтобы не образовывалась ржавчина.
Если конструкция выполнена из однослойных труб, изолируют по всей длине.

Рекомендуем ознакомиться: Разновидности и применение оцинкованных профильных труб

ЭТАПЫ ПРОВЕДЕНИИ ОБСЛЕДОВАНИЯ

При проведении обследования труб выполняется следующий объем работ, согласно РД 03-610-03 «Методические указания по обследованию дымовых и вентиляционных промышленных труб»:

анализ имеющейся проектной, исполнительной и эксплуатационной документации;
наружный осмотр всех конструктивных элементов трубы;
тепловизионное обследование железобетонной и кирпичной трубы (при необходимости);
внутренний осмотр газоотводящего ствола или футеровки;
осмотр межтрубного пространства труб типа «труба в трубе»;
определение прочности и состояния материалов неразрушающими методами контроля, отбор образцов и проведение лабораторных испытаний (при необходимости);
определение крена (искривления) и осадки трубы при отсутствии соответствующих измерений;
исследование изменений характеристик грунтов основания и гидрогеологических условий при наличии недопустимого крена трубы;
замеры температурно-влажностных, аэродинамических режимов и эксплуатационных параметров газовой среды в случае несоблюдения проектного режима эксплуатации и отсутствия данных по фактическому режиму (при необходимости);
расчеты несущей способности ствола и конструкций с учетом выявленных дефектов и повреждений категории опасности «А»;
установление причин повреждений;
оформление заключения.

Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?

Почему размеры сэндвич дымоходов так важны?

Предупрежден, значит, защищен: зная риски, которые несут с собой неправильные расчеты, ошибку сделать сложнее. Итак, во-первых, неправильные расчеты могут привести к снижению эффективности отопительного прибора. Например, неправильный выбор размера дымохода, а именно, его диаметра или высоты, может вызвать недостаточную или избыточную тягу, что приведет к плохому сгоранию топлива и увеличит его расход. С другой стороны и, во-вторых, излишне большое сечение может вызвать чрезмерную тягу, неправильную работу и перегрев отопительного прибора.

В-третьих, неправильно рассчитанный и, соответственно, подобранный дымовой канал может нарушать экологические нормы и приводить к загрязнению окружающей среды. Неполное сгорание топлива, вызванное низкой тягой, может привести к чрезмерному выбросу вредных веществ в атмосферу.

Важно! Таким образом, правильный расчет и подбор размеров модульной трубы для подключения бытовых отопительных приборов является критически важным для эффективной работы всей отопительной системы дома, а также пожарной и экологической безопасности

Вопрос: каких размеров бывают дымоходы? Критерий первый — диаметр

При выборе подходящей трубы для домашнего отопительного прибора, одним из наиболее важных факторов является ее диаметр. На отечественном рынке представлены следующие типовые размеры дымовых решений из нержавеющей стали:

Диаметр 80 мм — чаще всего подходит для отопительного устройства очень маленькой мощности, работающего на твердом топливе.
Сечение 115 мм — такие диаметры дымоходов из нержавейки часто используются для одностенных каналов и подходит для теплогенерирующих приборов небольшой мощности.
Канал с сечением 120 мм — хорошо подходит для сэндвич конструкций трассы отвода дыма и отопительных приборов малой мощности.
Сечение 130 — 150 мм — хорошо подходит для сэндвич конструкций трассы отвода дыма и отопительных приборов малой и средней мощности
Диаметр 180 мм — подходит для отопительного оборудования высокой тепловой мощности.
Трасса с сечением 200 мм и более — дымовой канал таких больших размеров может использоваться как в домашних условиях, так и в промышленности, подходит для оборудования высокой тепловой мощности на разных видах топлива.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
дымоход должен быть не менее 50 сантиметров над плоской крышей;
дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
минимальная высота возвышения трубы над кровлей 50 сантиметров;
если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Про воздуховоды в котельной

Особое внимание следует уделить вентиляции для газового котла в частном доме. Обычно для котельной отводится специальная комната. Для современных котлов требуются качественные дымоходы

Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы

Для современных котлов требуются качественные дымоходы. Чтобы очищать помещение от продуктов сгорания устанавливается отдельная вентиляция из вытяжки и газовой трубы.

Чтобы сделать ее эффективной в котельной монтируют вентиляционный канал в виде двух вытяжных труб, которые выходят наружу и могут устанавливаться внутри кирпичного канала. Первая служит дымоходом и выводит продукты горения. Второй канал предназначается для очистки и проветривания помещения. Его желательно оборудовать вентилятором, который может крутиться в обоих направлениях, для усиления воздухообмена в помещение. Используется вытяжка из специальной стали, покрытая жаропрочной эмалью и выдерживающая высокие температуры.

Две трубы для вентиляции котельной

Для газового котла в частном доме также используется коаксиальный дымоход, состоящий из двух труб, расположенных одна в другой. По внутренней выводится отработанный газ. Помимо этого, участки труб, проходящие через чердак и другие холодные помещения обязательно надо утеплить, чтобы не образовывался конденсат на трубе. Можно использовать специальные, изолированные утеплителем, трубы либо использовать пожароустойчивые утеплители из минеральной ваты.
