Подключение регулятора вентилятора

.

называется скважностью импульсов. Если, к примеру, скважность составляет 30%, то время, в течение которого на вентилятор подается напряжение, составляет 30% от периода импульса. Реализации широтно-импульсной модуляции напряжения вентилятора осуществляется с помощью PWM-контроллера на материнской плате, причем данный тип управления поддерживается только материнскими платами для процессоров Intel

Реализации широтно-импульсной модуляции напряжения вентилятора осуществляется с помощью PWM-контроллера на материнской плате, причем данный тип управления поддерживается только материнскими платами для процессоров Intel.

PWM-контроллер, в зависимости от текущей температуры процессора, формирует последовательность импульсов напряжения с определенной скважностью, однако это еще не импульсы напряжения, которые подаются на электродвигатель вентилятора. Последовательность импульсов, формируемая PWM-контроллером, используется для управления электронным ключом (транзистором), отвечающим за подачу напряжения (12 В) на электродвигатель. Упрощенная схема управления скоростью вращения кулера показана на рис

5

Упрощенная схема управления скоростью вращения кулера показана на рис. 5.

Рис. 5. Схема управления скоростью вращения вентилятора при использовании PWM-сигнала

Кулеры, поддерживающие PWM-управление, должны быть четырехконтактными: два контакта необходимы для подачи напряжения 12 В, третий контакт это сигнал тахометра, формируемый самим вентилятором и необходимый для определения текущей скорости вращения, а четвертый контакт используется для связи с PWM-контроллером.

Как уже говорилось, при широтно-импульсной модуляции напряжения для изменения скорости вращения вентилятора меняется скважность импульсов, но не частота их следования. Типичная минимально возможная скважность импульсов составляет 30%, а максимально возможная 100%, что соответствует постоянному напряжению на вентиляторе. Частота следования PWM-импульсов составляет от 21 до 25 кГц (типичное значение 23 кГц), то есть в течение одной секунды вентилятор включается и отключается приблизительно 23 тыс

раз! На рис. 6 показан пример осциллограммы PWM-импульсов с частотой следования 25 кГц и скважностью 78%

Частота следования PWM-импульсов составляет от 21 до 25 кГц (типичное значение 23 кГц), то есть в течение одной секунды вентилятор включается и отключается приблизительно 23 тыс. раз! На рис

6 показан пример осциллограммы PWM-импульсов с частотой следования 25 кГц и скважностью 78%

Рис. 6

Осциллограмма PWM-последовательности со скважностью 78% при частоте следования 25 кГц

Скважность PWM-импульсов определяется текущей температурой процессора. Если температура процессора ниже некоторого порогового значения, то скважность импульсов минимальна следовательно, вентилятор будет вращаться на минимальной скорости и создавать минимальный уровень шума. При превышении температуры процессора порогового значения скважность импульсов начинает линейно меняться в зависимости от температуры, увеличиваясь вплоть до 100%

Соответственно и скорость вращения вентилятора, равно как и уровень создаваемого им шума, будет изменяться в зависимости от температуры процессора (рис. 7)

При превышении температуры процессора порогового значения скважность импульсов начинает линейно меняться в зависимости от температуры, увеличиваясь вплоть до 100%. Соответственно и скорость вращения вентилятора, равно как и уровень создаваемого им шума, будет изменяться в зависимости от температуры процессора (рис

7).

Рис. 7

Зависимость скважности PWM-импульсов от температуры процессора

В заключение отметим, что, как и в случае с DC-технологией, для реализации PWM-управления скоростью вращения кулера необходимо активировать данный режим управления в BIOS материнской платы.

Способы снижения шума от вентилятора

Кулеры современных компьютеров, имеющих выкую степень производительности, работают на очень больших оборотах для эффективного отведения излишков тепла. Это и является главной причиной шума от системного блока домашнего компьютера. Уменьшения выделяемого шума можно легко добиться снижением оборотов работы кулеров. Необходимо учитывать, что кулеры процессора и графической карты охлаждают непосредственно подшефные детали. А вот вентилятор блока питания помимо самого блока охлаждает и весь корпус компьютера.

Изменение частоты оборотов кулера доступно несколькими способами.

Иногда это возможно сделать через меню настроек BIOS, такая возможность доступна при эксплуатации более или менее современных системных или графических плат, а вот при отсутствии данной возможности необходимо будет производить тонкие настройки самой платы.

Изменение шума в BIOS

В разных версиях BIOS настройка громкости вентилятора определяется настройкой, в названии которой есть слово «CPU Fan» (переводится как вентилятор центрального процессора). И в зависимости от версии системы, вам нужно будет выставить определенные значения.

ASUS

В БИОСе от ASUS, например, нужно выбрать меню «Power» — «Hardware monitor», после чего выставить значения CPU Q-Fan Control и Chassis Q-Fan Control на Enabled. Лишь после этого появится новая строчка CPU Fan Profile, где и можно выставить режим от самого тихого (Silent mode), до самого производительного (Perfomance mode). Ну а режим Optimal, как вы уже поняли, это нечто среднее между громким и тихим.

Award

В этой версии вам нужно выбрать пункт «PC Health Status», после чего в пункте «Smart Fan Control» выставить значение Enabled. Обычно он всегда и так включен, но если сбросить настройки БИОС, то он автоматически отключается. Поэтому многие люди недоумевают, когда происходит резкое повышение скорости работы, а значит и шум.

Но помните! Уменьшать шум можно только до тех пор, пока это не вредит внутренностям вашего компьютера. Проверьте температуру вашего ПК. Если из-за снижения шума она стала выше нормы, то верните все как было и ищите причину в другом месте.

Изменение с помощью программы

Кроме БИОСА к нам на помощь может прийти сторонняя программа. В этом плане я рекомендую вам воспользоваться программой Speed Fan. Она небольшая, удобная, функциональная и бесплатная. Скачать ее вы можете отсюда.

Изначально, программа на английском языке, но вы с легкостью можете изменить его на русский. Но на самом деле это и необязательно, так как нам нужно найти всего лишь один небольшой столбец, где присутствуют пункты «Pwm». Это и есть скорость вращения вентиляторов. Если значение стоит на 100, то соответственно они и будут работать на полную мощность. Ну а если вы снизите значение до 50, то вы сами убедитесь, что стало тише.

В процессе эксплуатации шум, издаваемый вентилятором, будет только усиливаться. Это обусловлено попаданием внутрь конструкции пыли и посторонних частиц. Помимо лопастей вентилятора пыль оседает на самих охлаждаемых компонентах, ухудшая коэффициент отдачи тепловой энергии. Вентиляторы с автоматической регулировкой скорости работы при повышении температуры будут сами увеличивать частоту кулера. После снижения температуры до допустимых норм их обороты будут снижаться.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

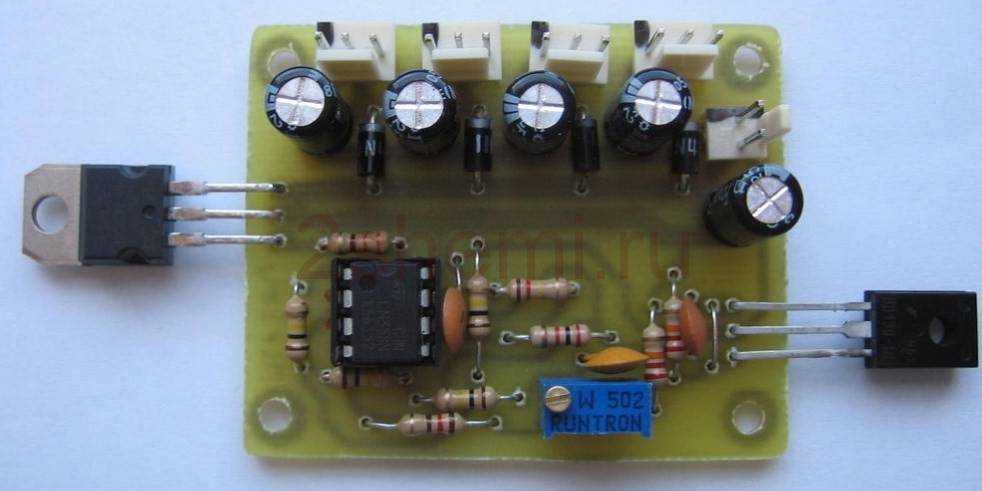

Сборка схемы

Монтаж системы управления моторами не сложен, пайку следует начать с установки одной перемычки. Порядок подключения к плате остальных элементов любой, но удобно начать с резисторов и светодиодов, а в конечном итоге электролитическими конденсаторами и разъемами. Способ монтажа транзистора T2 и термодатчика T1 очень важен.

Следует иметь в виду, что транзистор Т2 работает линейно, поэтому выделяется большая мощность потерь, которая непосредственно переводится в тепло. Плата спроектирована так, чтобы можно было ее прикрутить к радиатору. Транзисторы T1 и T2 необходимо смонтировать на длинных выводах и их отогнуть, чтобы можно было установить на радиатор. Не забудьте прокладки, чтоб изолировать их электрически от радиатора.

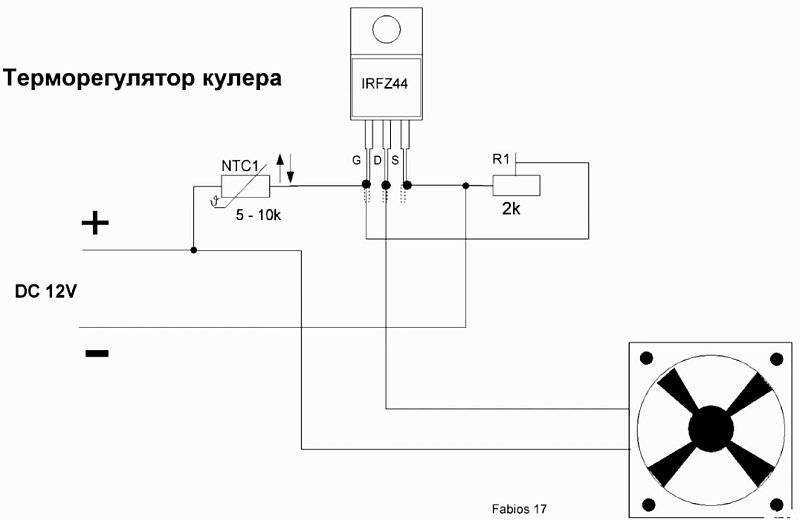

Регулятор оборотов двигателя постоянного тока

Конструкция в своей основе проста, и может быть представлена, в элементарном виде, резистором, или потенциометром (переменным сопротивлением), размещаемым последовательно в электроцепи питания мотора.

Существуют более технически полные варианты схем, управляющие скоростью оборотов ДПТ, которые не только сохраняют коэффициент полезного действия, но и стабилизируют саму скорость вращения вала, в зависимости от нагрузки.

• На схеме представлен задающий генератор TL074, вырабатывающий импульс треугольной формы, с частотной характеристикой в 2кГц, который и используется для питания двигателя.
• В случае уменьшения, или увеличения нагрузки, сигнал о произошедшем событии, через элементы R12,R11,VD1,C2 возвращается на 14 контакт задающей микросхемы, управляя длинной периода импульсов идущих в цепь питания электромотора.

Можно ли светодиодные лампы использовать с диммером

Да и вообще, какие осветительные приборы совместимы с регуляторами?

Варианты схем подключения диммера к различным типам ламп, видео.

Лампы накаливания

Самый беспроблемный вариант. Единственное ограничение – по мощности. Суммарная мощность светильника (а это может быть и 300Вт и 500Вт) не должна превышать возможностей диммера.

Газоразрядные лампы – несовместимы!

Это относится не только к обычным люминесцентным трубкам из офисных «Армстронгов». Всеми любимые спиральные «экономки» тоже светятся от дуги в парах ртути. При уменьшении напряжения, яркость действительно начнет снижаться, затем лампа погаснет. И с большой долей вероятности больше не засветится.

Светодиоды

С учетом популярности этих источников света – больной вопрос. Однозначного ответа нет. Некоторые лампы диммируемые, остальные – нет.

Чтобы понять, почему полупроводниковый прибор (светодиод) не всегда меняет яркость с помощью диммера, разберемся в конструкции лампы. Что скрывается за привычным внешним видом? В отличие от вольфрамовой нити в лампе накаливания, светодиоды не подключаются напрямую к источнику питания 220 вольт. Внутри каждой лампы есть блок питания (источник тока, т.н. драйвер). Именно он управляет яркостью свечения кристалла светодиода. Причем этот источник света регулируется плавно от нуля до полной яркости.

Популярное: Какой подкатной домкрат выбрать на 2 т или 3 т?

Если вы приобретаете готовый светильник с регулятором – наслаждайтесь комфортом. А вот при покупке простой лампы Е27 на светодиодах, надо ознакомиться с паспортными данными.

Функция диммирования отмечена в описании. Если внутренний блок питания (драйвер) позволяет регулировать яркость извне – лампа будет стоить дороже.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

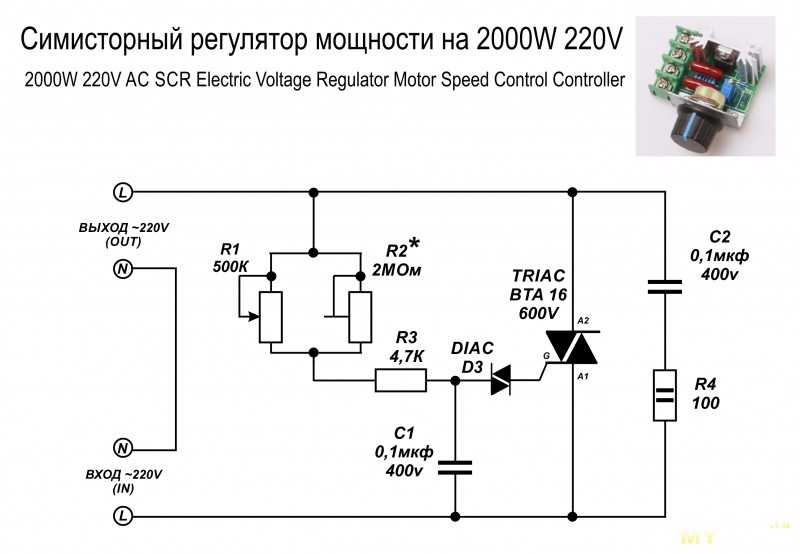

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Программы для регулировки скорости кулера

Проще всего выполнить поставленную выше задачу при помощи специального софта, позволяющего управлять настройками систем охлаждения. В сети можно найти множество программ подобного рода – как платных, так и бесплатных.

Рассмотрим лучшие из них ниже.

Speed Fan

Это небольшое приложение обладает массой полезных для пользователя функций.

Оно в реальном времени собирает информацию с температурных датчиков, позволяя обнаружить перегрев, показывает нагрузку на процессор и частоты системных компонентов.

Последовательность действий предельно проста:

1. Инсталлируйте программу, скачав пакет дистрибутива с официального сайта.
2. Запустите программу от имени администратора (правой кнопкой на исполняемом файле и выбор одноименного пункта в выпадающем списке) и не переходите с английской версии на русскую.Так вы точно будете уверены, что все параметры будут отображаться корректно.
3. Подождите некоторое время – программа соберет нужную информацию о железе вашего ПК.

4. Выберите один из двух вариантов.Первый способ, это автоматическая регулировка скорости вращения кулера процессора (просто проставьте отметку напротив пункта “Automatic Fan Speed” в основном меню).

   Второй – ручное управление.

   Перейдите с главной страницы в раздел “Configure”, а оттуда во вкладку Fan Control.

   Скорость вращения задается процентным значением. Выбирайте нужное и сохраните изменения нажатием на клавишу “Ок”.

MSI Control Center

Фирменная утилита от известного производителя материнских плат, позволяющая проводить разгон процессора из-под Windows, отслеживать его температуру, собирать информацию о других комплектующих.

Нас же интересует оправление кулерами. Как уменьшить скорость вентилятора в компьютере при помощи MSI CC, будет рассказано далее:

1. Устанавливаем и запускаем программу.
2. Переходим в раздел Green Power, а оттуда во вкладку Advanced – Motherboard.
3. Ищем там отвечающий за контроль над кулерами пункт (он там всего один, поэтому ошибиться вы не сможете точно).
4. Меняем значение на понравившееся и сохраняем профиль в файл.

У программы есть два недостатка. Во-первых, это встроенная “защита от дурака”, не дающая снизить частоту вращения более чем на 50%.

Asus Eeectl

Eeectl – это контролирующая скорость вентилятора ноутбука программа, которая позволяет легко и непринужденно изменять параметры вращения лопастей на устройствах производителя Asus.

В данном случае, действовать нужно следующим образом:

1. Инсталлировать и запустить приложение.
2. Найти его свернутую в трей иконку, находящуюся в правом углу панели ПУСК рядом с часами, и кликнуть по ней правой кнопкой мыши.
3. В выпадающем списке найти пункт FAN, перейти по нему и выбрать одно из значений, выраженных в процентах от максимальной скорости оборотов.

Еще больше программ для регулировки скорости вентилятора мы описали в нашей статье «Гудит Вентилятор В Ноутбуке Что Делать»

MSI Afterburner

Бесплатный софт для разгона карт от компании MSI. Представляет много функциональных возможностей для тестирования состояния платы, напряжения на GPU. Включает функцию регулировки кулера. Подходит для Intel и AMD.

Основные настройки находятся на главном экране. Двигайте ползунки в нужном направлении, и самостоятельно регулируйте параметры. Чтобы управлять системой охлаждения, скорость меняется в разделе «Fan Speed». Кнопка «Auto» автоматически меняет скорость оборотов, в зависимости от нагрузки компьютера.

Riva Tuner

Подходит на всех версий Windows для контроля работы кулера. Утилита простая в управлении и при этом бесплатна. Для изменения параметров вентилятора выполните несколько простых действий:

• Откройте Riva Tuner
• Найдите расширенные настройки
• Раздел «Fan»

Для трех позиций есть ползунки, двигайте их

После изменений кликайте «OK» и выходите.

Настраивайте скорость кулера, ориентируясь на состояние компьютера. Поддерживайте оптимальную температуру за счет изменений в программе.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции (+)

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

• на стену, как накладная розетка;
• внутрь стены;
• внутрь корпуса оборудования;
• в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
• подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

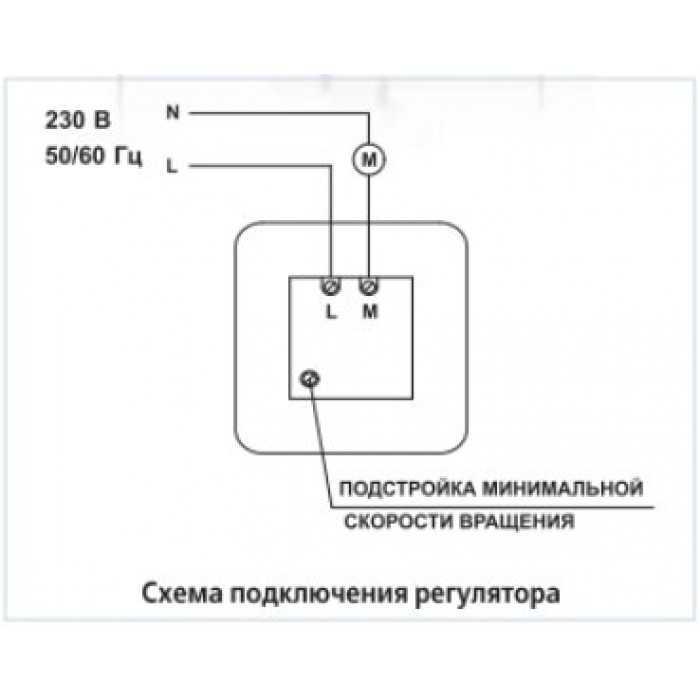

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

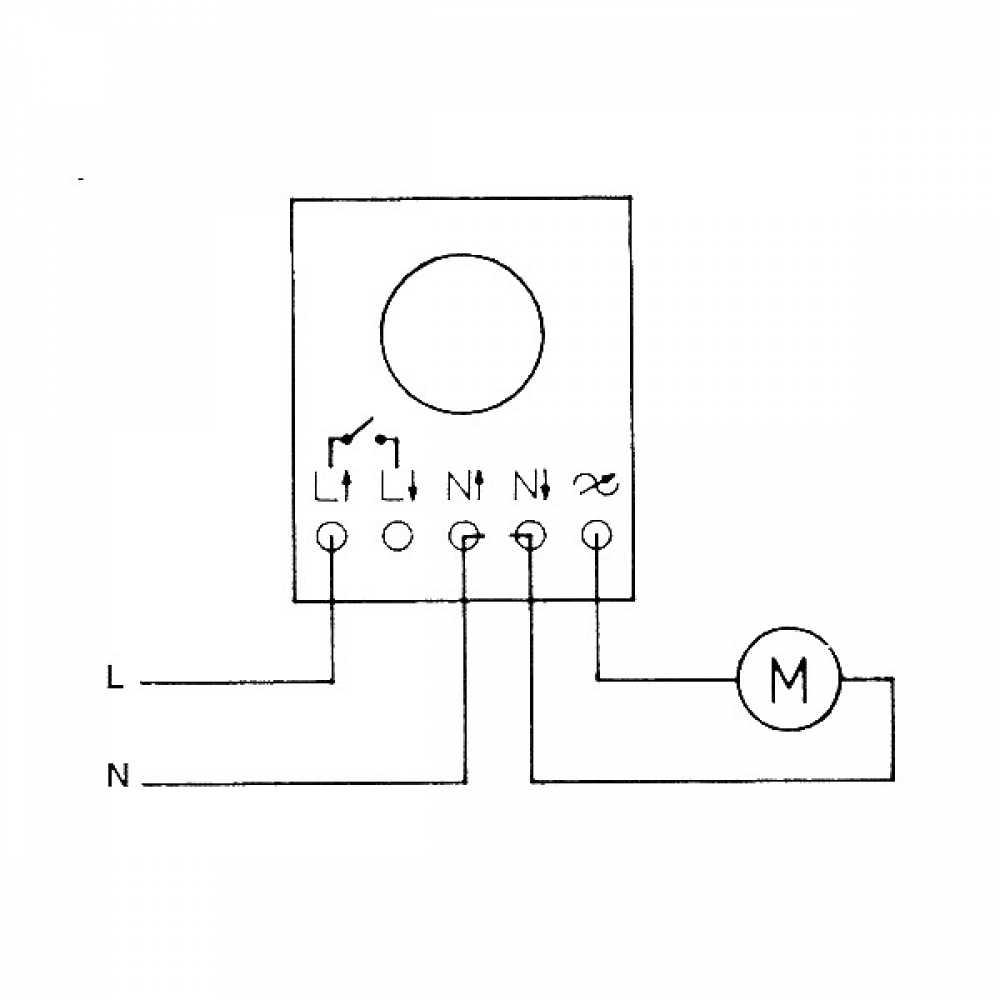

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем. Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники

В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя

Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Airone вентиляция регулятор оборотов схема подключения

РЕГУЛЯТОР СКОРОСТИ ОДНОФАЗНЫЙ СИМИСТОРНЫЙ

Однофазные промышленные симисторные регуляторы скорости серии ARE. Корпус регуляторов выполнен из АБС пластика и имеет выключатель на боковой панели. Влагостойкий корпус из АБС пластика позволяет использовать это устройство в любых (например, с повышенной влажностью) условиях: на кухнях или в ванных комнатах. В регуляторе предусмотрена возможность установки минимального выходного напряжения, но оно не должно быть меньше 70В (внутри корпуса иметься установочный регулятор) Регулирование скорости: Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки регулятора. Выходное напряжение плавно изменяется в диапазоне 0–230 В. Защита двигателя: Рекомендуется подключать к регуляторам электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение. Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту! Входная цепь регуляторов защищена плавким предохранителем. Все модели снабжены дополнительным (нерегулируемым) выходом 230 В, 1 фаза.

РЕГУЛЯТОРЫ СКОРОСТИ ПЯТИСТУПЕНЧАТЫЕ ТРАНСФОРМАТОРНЫЕ БЕЗ ЗАЩИТЫ Э/ДВИГАТЕЛЯ

РЕГУЛЯТОР СКОРОСТИ ТРЁХФАЗНЫЙ ПЯТИСТУПЕНЧАТЫЙ С ПОДКЛЮЧЕНИЕМ ДЛЯ ТЕРМОКОНТАКТА

Трехфазный пятиступенчатый регулятор скорости в корпусе с подключением для термоконтактов. Корпус регуляторов выполнен из АБС пластика или металла с переключателем скорости и индикаторными лампочками «сеть» и «авария» на передней панели. На клемной колодке регулятора находится нерегулируемый выход 230 В, максимальная нагрузка 2 А. Входная цепь регуляторов защищена двумя плавкими предохранителями. Регулирование скорости: Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки переключателя (0 — выкл., 1 — мин. скорость, 5 — макс. скорость, 2, 3, 4 — промежуточные положения). Выходное напряжение: 90-150-200-280-400 Защита двигателя: Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами. Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и двигатель немедленно останавливается и загорается лампа ALARM (Авария). Функция автоматического перезапуска ОТСУТСТВУЕТ. После устранения причины перегрева, двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания, в положение 0 (выключено). Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту. Кроме этого возможно установить перемычку на клеммы «тк», но тогда максимальный ток двигателя, всегда должен быть на 20 % меньше номинального тока регулятора!

РЕГУЛЯТОР СКОРОСТИ ПЯТИСТУПЕНЧАТЫЙ ТРАНСФОРМАТОРНЫЙ С ПОДКЛЮЧЕНИЕМ ДЛЯ ТЕРМОКОНТАКТОВ

Однофазные пятиступенчатые трансформаторные регуляторы скорости в корпусе с подключением для термоконтактов.

Корпус регуляторов выполнен из АБС пластика или металла с переключателем скорости и индикаторными лампочками «сеть» и «авария» на передней панели. На клемной колодке регулятора находится нерегулируемый выход 230 В, максимальная нагрузка 2 А. Входная цепь регуляторов защищена двумя плавкими предохранителями. Регулирование скорости: Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки переключателя(0 — выкл., 1 — мин. скорость, 5 — макс. скорость, 2, 3, 4 — промежуточные положения). Выходное напряжение: 80-105-130-160-230 Защита двигателя: Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами. Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и двигатель немедленно останавливается и загорается лампа ALARM (Авария). Функция автоматического перезапуска ОТСУТСТВУЕТ. После устранения причины перегрева, двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания, в положение 0 (выключено). Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту. Кроме этого возможно установить перемычку на клеммы «тк», но тогда максимальный ток двигателя, всегда должен быть на 20 % меньше номинального тока регулятора!

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Следующее поколение – электронный диммер

Принципиальной разницы в подходе нет. Остатки мощности по-прежнему уходит в атмосферу в виде тепла. То есть, приглушая яркость освещения, вы не экономите электроэнергию, а лишь добавляете комфорта.

Однако электронные диммеры работают по бесконтактному методу, точнее движок переменного резистора вынесен в слаботочную зону. Больше нет искрящего шкрябания по виткам проволоки, маломощный резистор управляет электронным ключом – тиристором. Мощность (напряжение) снижается в полупроводниковом кристалле, плавно и точно. Лишняя энергия рассеивается через радиатор. Есть разные схемы электронных диммеров, наиболее дорогие построены на симисторах. Такие приборы немного экономят электроэнергию, до 20%. Учитывая изначально высокую стоимость качественных регуляторов – покупать их стоит лишь для обеспечения комфорта.

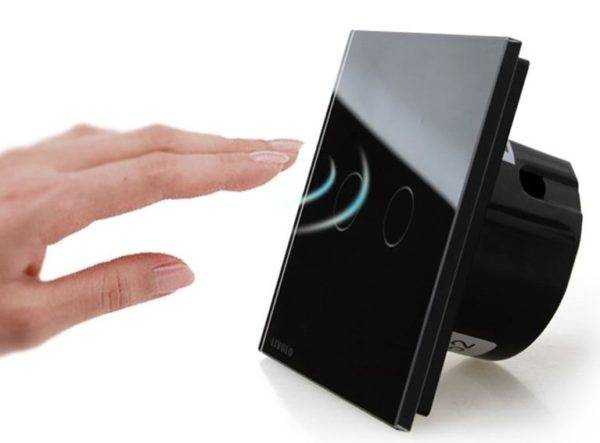

На современных диммерах ручка-крутилка практически не используется. Поскольку вся схема электронная – применяются сенсоры.

Есть и регуляторы с дистанционным пультом. Как подключить такой диммер? Никаких особенных схем. Регулятор устанавливается вместо выключателя, или после него. Комнатные устройства имеют такой-же форм фактор, как и остальные коммутационные приборы: розетки, выключатели. Самый востребованный вариант – клавиша и регулятор в одном корпусе.
