Когда возникает такая необходимость
Здесь несколько ситуаций, которые можно разделить на три категории:
- Производится капитальный ремонт помещений, к примеру, квартиры, в которой меняют трубы систем канализации, водопровода и отопления. Но подводящие к квартире сети (стояки) остаются металлическими.
- Строительство частного дома, когда приходится врезаться в коммуникационные сети общего назначения, расположенные вне дома. Последние – это металлические трубопроводы, а врезка производится пластиковыми трубами.
- Особые ситуации, когда требуется обязательное присутствие металлических труб на определенных участках трубопровода. К примеру, под автомобильными трассами, где требуется большая несущая способность изделия. Или в сети, где перемещаются жидкие или газообразные материалы с высокой температурой.
Способы соединений ПНД труб при монтаже
Средняя стоимость
При покупке изделий стоит обращать внимание и на ценник. При стоимости труб ниже среднерыночной качество их вряд ли будет на высоте. Ведь работать себе в убыток не будет ни одно предприятие
Ведь работать себе в убыток не будет ни одно предприятие.
Срок службы изделий из пластика во многом зависит от состава исходного сырья и в среднем равняется 50 годам. При использовании же отходов («вторички») – бутылок, ящиков из полиэтилена и даже одноразовых шприцов, – даже правильно смонтированная водопроводная или канализационная система выйдет из строя уже через год-полтора. Водопроводная вода, проходящая по таким трубам, будет иметь резкий запах химии. Как правило, подобные изделия не имеют никакой маркировки и изготавливаются из пластика, неоднородного по цвету.
Таблица 2 – Средняя цена труб ПНД разного диаметра
| Назначение | Наружный диаметр, мм | Толщина стенки, мм | Ед. изм. | Стоимость (руб.) |
| Технические | 16 | 2,0 | м | 10 |
| Напорные питьевые | 20 | 2,0 | м | 23 |
| Напорные питьевые | 25 | 2,0 | м | 25 |
| Напорные питьевые | 32 | 2,4 | м | 47 |
| Газовые | 32 | 3,0 | м | 58 |
| Напорные питьевые | 50 | 3,0 | м | 81 |
| Канализационные (для внутренней канализации) | 50 | 1,8 | м | 74 |
| Водонапорные | 63 | 3,8 | м | 129 |
| Технические | 110 | 6,3 | м | 180 |
| Водонапорные | 110 | 6,6 | м | 349 |
| Канализационные (для внутренней канализации) | 110 | 2,7 | м | 102 |
| Канализационные наружные | 125 | 9,2 | м | 175 |
| Газовые | 125 | 9,2 | м | 220 |
Особенности труб ПНД
Аббревиатура ПНД расшифровывается как полиэтилен низкого давления. Это полимерный материал, изготовленный с применением специальной технологии, когда полимеризация происходит без действия внешнего давления. На выходе получается крепкий, эластичный полимер, который химически инертен и может использоваться для хранения и транспортировки пищевых продуктов (в том числе питьевой воды).
Положительные качества коммуникаций из ПНД:
- Химически устойчивы. Полимерные коммуникации из ПНД не поддаются действию агрессивных жидкостей и могут использоваться для транспортировки питьевой воды.
- Не подвергаются коррозии. Срок службы коммуникаций более 50 лет.
- Не проводят электрический ток.
- Эластичны. Трубопроводы из ПНД отлично зарекомендовали себя в сейсмоопасных зонах, в зонах с повышенной вибрацией. Они не теряют своих эксплуатационных качеств в таких условиях, долговечны и надежны.
- Высокая эластичность материала не дает трубам растрескаться при замерзании их с водой внутри. Там, где стальной трубопровод лопнет, коммуникации из полиэтилена сохранят целостность и герметичность.
- Устойчивы к гидроударам.
- Легкие. Малый вес дает возможность: сэкономить на доставке, осуществлять сборку коммуникаций без привлечения сторонней рабочей силы.
- Просты в монтаже. Легкость резки, наличие спец. фитингов дает возможность собрать трубопровод без наличия профессиональных навыков.
К недостаткам относят ограниченную сферу применения труб из ПНД, поскольку материал не выдерживает высокой температуры. Максимальная температура для эксплуатации – 80 градусов.
Производители предлагают два вида труб из ПНД:
- для эксплуатации под давлением – водопровод, газопровод;
- для эксплуатации без давления внутри трубы – канализация, ливневки, электрокоммуникации.
Рекомендуем ознакомиться: Способы соединения частей воздуховодов между собой
Отличие заключается в толщине стенок и способе стыковки труб.
Сборка на компрессионных (обжимных) фитингах
С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:
- корпуса;
- прижимной гайки;
- цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
- упорного кольца;
-
прокладки, которая отвечает за герметичность.
Насколько надежно соединение
Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.
Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.
Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.
Порядок сборки
Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.
При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками
На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.
Характеристики полиэтиленовых труб
Основные характеристики данного материала можно считать его главными достоинствами:
- Трубы способны сохранять свою целостность при температурах в диапазоне от -60 ℃ до 90 ℃. Наиболее приемлемый температурный режим для нормальной работы от 0 ℃ до 40 ℃.
- Производство предлагает большой ассортимент сечений труб из полиэтилена – от 10 мм до 1600 мм. Тонкие трубы с диаметром до 160 мм поступают в точки продажи свернутыми в катушки или бухты. Длина трубы в такой бухте достигает 500 м. Если же диаметры ПНД больше 160 мм, то для продажи их нарезают на куски мерной длины согласно ГОСТу.
- Полиэтиленовые напорные трубы способны эффективно работать при постоянном давлении до 20 атмосфер.
- Полиэтиленовые трубы устойчивы к агрессивной среде – кислотам, щелочам, спиртосодержащим веществам.
- Коррозия в таких трубопроводах не возникает.
- Благодаря абсолютно гладкой внутренней поверхности любые жидкости свободно подаются по трубам, не встречая препятствий.
В целом черные трубы для водопровода данного класса характеризуются длительным сроком службы – 50 лет и более, что достигается благодаря их устойчивости к агрессивному внешнему воздействию.
Тем не менее, при производстве ПНД труб каждый сорт и вид обязательно тестируется на соответствие заявленным характеристикам: устойчивости к перепадам и высоким температурам, прочности на разрыв, росту рабочего давления.
Типы фасонных частей водопровода
Типологию фасонных частей начнём с материала, используемого для их изготовления. Материал фасонных изделий не обязательно должен совпадать с материалом труб водопровода. Например, для разветвления труб из сшитого полиэтилена, применяют тройники из пластика.
По материалу фасонные изделия могут быть:
- Стальные;
- Чугунные;
- Пластиковые (пластмассовые);
- Бронзовые (сплавы бронзы);
- Латунные (сплавы латуни);
- Комбинированные.
По типу крепление фасонные части могут быть:
- Сварными: прикрепляются к водопроводным трубам горячей или холодной сваркой;
- Резьбовыми: прикрепляются к водопроводным трубам на резьбе;
- Фланцевыми: монтаж водопровода из труб средних и больших диаметров на ботах с гайками.
Сборка на компрессионных (обжимных) фитингах
С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:
- корпуса;
- прижимной гайки;
- цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
- упорного кольца;
- прокладки, которая отвечает за герметичность. Из чего состоит компрессионный фитинг для полиэтиленовых труб
Насколько надежно соединение
Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.
Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.
Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.
Порядок сборки
Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.
При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками
На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.
Общие сведения
Полиэтиленовые трубы, которые делаются, как мы уже сказали из полиэтилена низкого давления, имеют сокращенное название – ПНД. Такой материал является очень надежным и эластичным.
Помимо преимуществ полиэтиленовые трубы обладают и рядом недостатков:
- — полиэтиленовые трубы совершенно не предназначены для горячего водопровода или отопления, так как самая высокая температура, которую они могут выдержать – это сорок градусов;
- — кроме высоких температур полиэтилен боится ультрафиолета, т.е. если материал будет продолжительное время находиться под солнечными лучами, то он потеряет свою эластичность и поломается. Хотя здесь стоит сказать, что полиэтиленовые трубы, которые выдерживают ультрафиолет, существуют, но цена на них значительно выше.
Существует несколько видов соединения полиэтиленовых труб, которые мы сейчас детально рассмотрим.
Неразъемное соединение
Данный вид соединения подходит только для тех, кто в будущем не планирует переносить или разбирать трубопровод. Чтобы выполнить работы по не разъемному соединению вам потребуется специальный сварочный аппарат для полипропиленовых труб, чтобы трубы прогревались и соединялись встык. Но здесь стоит сказать, что сварочный аппарат является дорогостоящей вещью, поэтому если он вам в дальнейшем не потребуется, то приобретать его нецелесообразно. Альтернативным методом для такого соединения послужит использование электромуфтовой сварки. Это позволит нагреть материал до температуры плавления и соединить его. С помощью такого способа получится достаточно герметичный и прочный шов.
Разъемное соединение
Выполнить работу по соединению можно и путем разъемного соединения. При таком методе сварка не потребуется. Это позволит разобрать трубопровод без разрезания его отдельных элементов, если вдруг это потребуется.
Есть два вида разъемных соединений: фитинговое или фланцевое, при котором будут нужны крепежи особой конструкции; раструбное, для которого вам пригодятся эластичные уплотнители.
Характеристики
Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.
Внутренняя оболочка двустенных изделий может быть гладкой из ПВД и гофрированной из ПНД. Благодаря этой конструкции, труба обладает высокой кольцевой жесткостью и способна выдержать большую нагрузку.
Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.
Каждое изделие обладает своими особенностями и имеет свой диаметр.
К примеру, труба ПНД 63 имеет большую стойкость к воздействию бактерий, чем остальные.
Труба другого типа — Труба ПНД 110 мм— морозостойкая, не требующая дополнительных утеплительных мероприятий.
Труба ПНД 160 монтируется с помощью полиэтиленовых фингов.
Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что труба ПНД 50 или другая по размеру должна быть одной марки.
Отдельные участки гидромагистрали могут сочленяться 2 способами:
- разъемный;
- неразъемный.
Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.
Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.
При монтаже самотечной системы создаются разъемные трубопроводы. Например, в канализации, куда вода не поступает под давлением. Также разборный способ используется при сборке устройств с малым сечением.
Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.
Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.
Разновидности элементов
Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.
В связи с применением они делятся на категории:
- Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
- Собирание трубопровода из труб с различным сечением;
- При создании разветвления, соответствующего общей схеме водопровода;
- При стыковке труб ПНД с различной арматурой;
- При выполнении магистральных поворотов;
- При установке заглушки.
Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

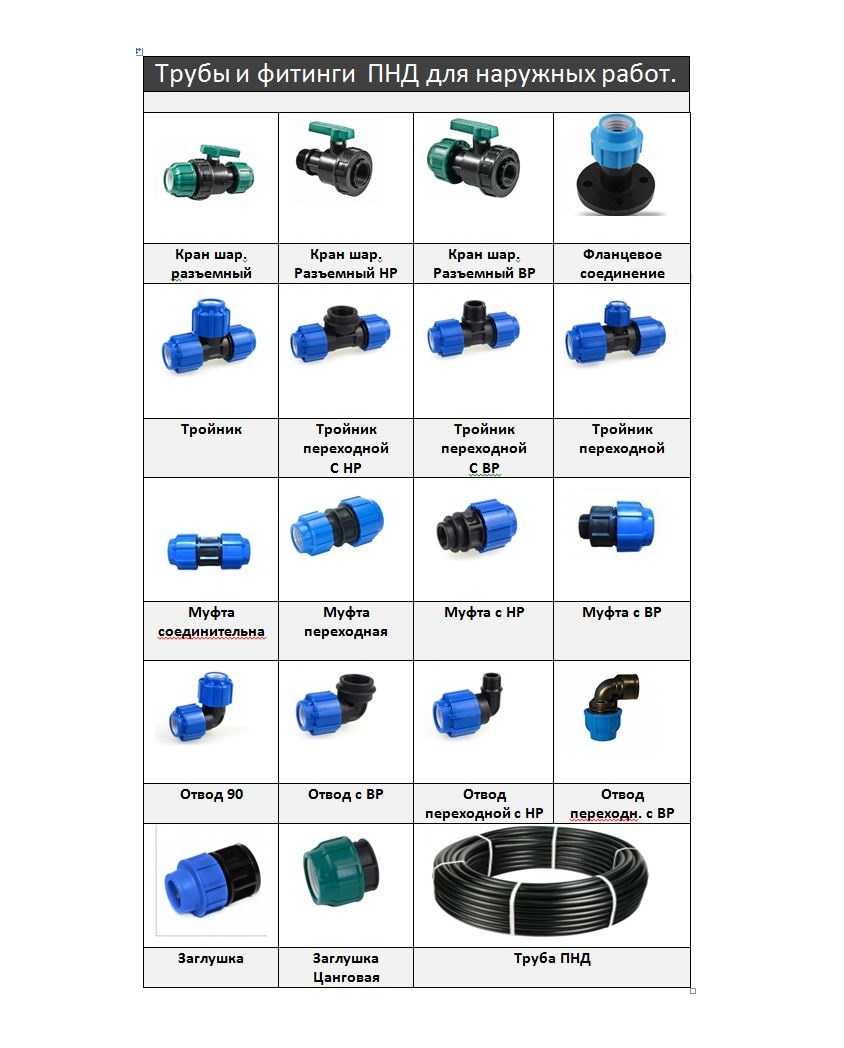

Виды фитингов
По особенности конструкции фитинги бывают нескольких видов:
- Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).
- Отводы. Применяются при формировании поворотов.
- Переходники. Используются при присоединении арматуры различных видов или участка трубы другого по материалу.
- Тройник и крестовина. Применяют при создании разветвлений.
- Заглушка. Применяется для перекрывания воды или газа, поступающих в систему.
Стыковка ПНД с металлической трубой
Соединения труб ПНД, применяемые с помощью металлической резьбы, выполняются в основном для соединения ПНД с металлическими трубами. Потребность в таком типе соединений может возникнуть при монтаже ПНД с металлическими трубами, которые сложно демонтировать (чугунные стояки), либо при подключении системы водоснабжения к центральной магистрали (высокое давление), где на выходе используются прочные металл составные трубы, а от них уже идут ответвления из полимеров.
Для показанного типа соединений предназначены двусторонние фитинги, одна сторона которых с резьбой, а другая имеет компрессионное значение. Этот вид фитингов соединяют принципом «цангового соединения муфтой». На трубу, произведенную из ПНД, монтируют разборный участок фитинга, крепят его путем заваривания, а позже уже присоединяют резьбовой элемент к трубе из металла. При невозможности использовать принцип сварного соединения, применяют фланцевую систему. Неограниченный выбор вариантов моделей арматуры для труб можно адаптировать под любые потребности.
Рекомендации
Старайтесь меньше паять на весу Не имея опыта, для того чтобы понять, как правильно спаивать трубы, можно провести несколько тренировочных соединений. Работать с короткими соединениями удобно, поставив сварочный аппарат на стол, в таком положении можно выполнить всю возможную работу, а присоединение к частично проложенной магистрали происходит сложнее. Насадка паяльника надевается на зафиксированную полипропиленовую трубу, а во вторую часть вставляется тройник, аппарат при этом держится на весу. Выполняя магистраль, нужно следить за очередностью выполняемых соединений. Постарайтесь избежать стыковки в труднодоступных местах, где будет сложно пользоваться паяльником.
Важно следить за чистотой и сухостью материала, потому что грязь и влага снижают качество соединения труб. Даже небольшое количество влаги при нагревании деформирует материал. Химический состав труб от разных изготовителей может не совпадать, это приведет к негерметичной стыковке
Необходимо покупать весь материал — трубы и фитинг — от одного производителя
Химический состав труб от разных изготовителей может не совпадать, это приведет к негерметичной стыковке. Необходимо покупать весь материал — трубы и фитинг — от одного производителя.
Соединение труб при помощи контактной (стыковой) сварки
Данный метод можно считать одним из самых часто используемых для соединения полиэтиленовых труб низкого давления. Технология подразумевает закрепление в специальных зажимах изделий, подлежащих свариванию. Устанавливаются такие фиксаторы на общих направляющих. После этого осуществляется процесс торцевания с использованием определенных пил.
Далее, после того, как торцы будут обработаны, их нагревают при помощи электронагревателя. Длится такой процесс до тех пор, пока полиэтилен не приобретет достаточной вязкости, чтобы его можно было без проблем сжимать при помощи гидравлического приспособления. Соединение между собой расплавленной массы обеспечивает качественную и герметичную стыковку труб ПНД на молекулярном уровне.
Благодаря контактной сварке удается сберечь высокую гибкость труб без ущерба для прочностных характеристик. А категория применяемого оборудования определяет качество будущего соединения. Максимально качественное готовое соединение обеспечит сварочный аппарат, у которого будет больше всего возможностей, то есть он сможет лучше контролировать прогрев и правление полиэтилена.
Для правильного соединения труб ПНД следует воспользоваться такой инструкцией:
- Проверьте, чтобы все трубы были правильной формы. Для наилучшего прилегания стыков после среза, зачистите их и подравняйте.
- Правильно разместите в сварочном аппарате трубы, чтобы стыки стали четко друг напротив друга, то есть осуществите центровку деталей на одной оси.
- Подведите нагреватель, чтобы он разместился между кромок, после чего включите аппарат, нажав на соответствующую кнопку. Через некоторое время окончания труб начнут понемногу оплавляться.
- Уберите нагревательный элемент, после чего состыкуйте торцы с небольшим усилием. Удерживайте их в таком положении, пока материал окончательно не затвердеет. Этот процесс будет сопровождаться выдавливанием небольшого количества расплавленного полиэтилена в месте стыковки труб. В результате мы получим сварной шов.
Аппараты для такого метода стыковки существуют гидравлического и механического типа. Первый вариант относится к профессиональному оборудованию, что потребует от оператора некоторых навыков по работе с ним.
Более того, для оперирования таким аппаратом нужна определенная квалификация, так как все работы должны проводиться быстро, при максимальной аккуратности, четко следуя всем технологическим правилам.
Правильный выбор фитингов
Использование специальных пластиковых фитингов позволяет обеспечить необходимую долговечность, прочность и надежность соединения. Сегодня в продаже имеются различные по своему диаметру, материалу и форме фитинги, правильный выбор которых гарантирует полную герметичность выполненных трубопроводов. Наибольшее распространение получили следующие соединительные муфты:
- прямые, предназначенные для простого соединения ПНД труб одинакового диаметра;
- компенсационные фитинги используются при соединении трубопровода различного диаметра;
- тройники устанавливаются в тех случаях, когда необходимо получить простое разветвление трубопровода;
- переходники незаменимы в тех ситуациях, когда от ПНД нужно перейти на металлический трубопровод;
- отводки, или как их еще называют по-другому колено, необходимы в местах поворота трубопровода;
- а также применяются различные пластиковые или металлические заглушки.
Специалисты рекомендуют использовать прочные армированные фитинги, которые обладают большей прочностью, имеют толщину порядка 5−8 миллиметров, что позволяет обеспечить полную герметичность соединения на молекулярном уровне.
Сварные соединения
Работу нужно производить электросварным оборудованием:
- Сварочным инвертором для ПЭ труб;
- Специальной муфтой.
Сварочный аппарат используется для канализационных и водопроводных труб, находящихся под высоким давлением. Благодаря нагреванию отдельных элементов коммуникации происходит диффузия молекул, вследствие, Вы получаете долговечное и надежное крепление.
Муфта в разрезе
Как соединить полиэтиленовые трубы сварочным путем:
- Обрежьте материал до нужного размера, проверьте, чтобы углы сечения были ровные;
-
Для центрации труб используются специальные устройства – центраторы. Они позволяют закрепить коммуникации соосно по отношению друг к другу. Вам нужно установить в такой центратор два окончания коммуникации и затянуть механизм;
- Когда труб достигли максимальной стыковки, они фиксируются. Теперь наступает черед температурного воздействия;
-
При помощи сварочного аппарата обрабатывается шов крепления. Сварочная головка надевается поверх места соединения и включается в работу. Муфта работает аналогично, но только она надевается на условный участок соединения труб. Разница в том, что муфта применяется для больших диаметров, а сварочный инвертор – для маленьких;
-
Данный способ соединения черных полиэтиленовых труб не используется для их комбинации со стальной коммуникацией, но может помочь сочетать два вида пластиковых креплений. После установки трубопровода, оставьте шов остывать. Воду нельзя пускать 5-8 часов.
Для соединения пластиковой сантехники чаще всего используется именно неразъемные способы, но существуют определенные правила, по которым нужно работать с полиэтиленовыми трубами. Во-первых, коммуникации нужно обезжирить и очистить от абразивных частиц. Во-вторых, после установки Вам нужно закрепить трубы в ровном положении, иначе шов может получиться тонким и ненадежным
В-третьих, особое внимание обратите на центровку, именно от неё зависит итог работы. Контроль над процессом описан в своде указаний по ГОСТ 16971-71 (швы сварных соединений пластиковых труб класса ПЭ)
Фото: электрическая муфта
