Как подключить камеру видеонаблюдения

Подключение своими руками

Прежде чем приступать к монтажу, необходимо позаботиться о приобретении полного комплекта оборудования. Сегодня это сделать очень легко,  так как производители поставляют в магазины самые разнообразные модели устройств для уличного слежения. Между собой они различаются по стоимости, технологии установки и техническим возможностям.

Необходимые инструменты, оборудование:

• соединительные провода;
• блок обеспечение электричеством;
• коаксиальный кабель (для аналоговых аппаратов);
• программное обеспечение.

Наполнить регистр электроэнергией возможно благодаря соединительному кабелю.

Пароль

В обязательном порядке записывайте пароль от входа в систему на каком-нибудь бумажном носителе или в заметках на смартфоне.

Иначе в последствии придется вызывать профессионалов для сброса забытого пароля или еще хуже, отключать видеорегистратор или камеру и везти их в специализированный центр. А это всегда потерянное время и лишние затраты.

Также не используйте для пароля стандартные и самые элементарные наборы цифр или словосочетаний, если не хотите, чтобы хакеры получили доступ к вашим камерам и записям от них.

Кстати, сброс при помощи кнопочки Reset не всегда помогает.

Да и не на всех устройствах она присутствует.

Подсоединяем аналоговую камеру через облачный сервис

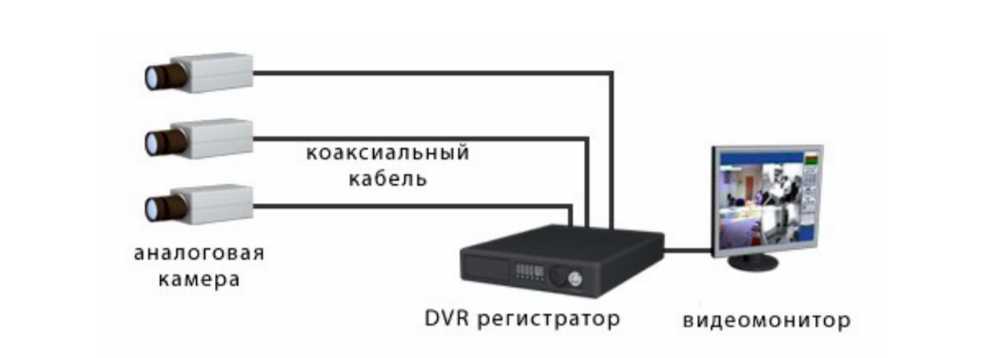

Присоединение аналоговой камеры к облачному сервису, а через него к ПК вполне возможно при помощи гибридных или аналоговых видеорегистраторов. К примеру, модели компании NOVIcam из серии PRO – AR1108 и AR1104.

BNC выходы (2) на обратной стороне видеорегистратора модель AR1108

В этом случае доступ к камерам с ПК будет происходить следующим образом:

1. Через LAN выход (1) регистратор подключается к сети интернет;
2. В прошивке устройства узнается его уникальный ID код МЕНЮ → Сведения → Версия → Номер устройства;
3. После выполнения входа на сайт https://www.cloud.novicam.ru/ устройство регистрируется;
4. На регистратор поступит запрос на активацию облачного сервиса, запрос подтверждается.

Дальнейшая работа с аналоговыми камерами происходит по тому же сценарию, что и с цифровыми.

Пошаговое руководство по подключению систем видеонаблюдения в домашних условиях

Это справедливо при не использовании усилителей и дополнительных источников питания. Именно это устройство существенно упрощает процесс подключения системы к персональному компьютеру.

Количество ампер на блоке питания следует выбирать исходя из количества камер. Для установления связи между компонентами цифровых систем в последнее время применяется витая пара.

У аналоговых видеокамер выше светочувствительность, чем у цифровых. Рубрика: High-Tech Современные аналоговые камеры видеонаблюдения по качеству изображения не отличаются от своих цифровых собратьев.

Следует учитывать, что все устройства будут подключены к одному источнику питания. Но сверлить стены необязательно.

Вот и все, монтаж видеосистемы завершен. Нельзя путать кабели для обмена информацией, которые к ним подключаются. Жесткий диск. Для полного просмотра территории необходимо устанавливать по камере на каждой стене и еще одну перед входом.

Применяется для подключения микрофона, подведения питания к камере. Сложный вопрос, требующий долгих размышлений, на нашем сайте опубликован целый талмуд статей, рассказывающих о преимуществах тех или иных, давайте по существу. БЛОК ПИТАНИЯ ДЛЯ КАМЕР ВИДЕОНАБЛЮДЕНИЯ И СВЕТОДИОДНЫХ ЛЕНТ.12В 30А!!!

Рекомендуем: Лаборатория выполняющая измерения

Настройка ПК

Чтобы оборудование работало правильно, его нужно настроить и установить соответствующее программное обеспечение. Зачастую производителю включают программные софты в комплект. Помимо них существует множество аналогичных решений, функционал которых может оказаться не менее привлекательным.

Проводные аппараты, работающие при помощи видеорегистратора, а также беспроводные камеры, функционирующие при помощи роутера, настраиваются следующим образом:

• подготавливается программа DVR-клиент;
• вводится пароль и название пользователя;
• открывается опция «Настройки» и в поле для ввода текста выбирается значение «Добавить зону»;
• далее в предложенных значениях выбирается вариант «Найти устройство» – после программа самостоятельно отыскивает присоединённый к компьютеру регистратор и отображает устройства, которые к нему подсоединены;
• для просмотра изображений, выделяются устройства, и нажимается клавиша «Добавить»;
• формат записи устанавливается в меню «Настройки».

Материалы для видеонаблюдения

Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:

кабель для запитки всей системы от сети 220В

Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.

провода для коммутации в слаботочной щитовой — ПУГВ 1,5мм2

кабель КВК-П 2*0,75мм2

Не путайте с КВК-В. Марка КВК-П — это уличный вариант, а КВК-В — для прокладки внутри дома. Он не защищен от ультрафиолета.

3-х жильный провод ПВС сечение 1,5мм2

аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.

видеорегистратор, через который будут подключаться видеокамеры

Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.

компьютерный жесткий диск для хранения и записи видео

Минимально рекомендуемый объем — 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.

блок питания

Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.

если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)

коннекторы для подключения питания марки BNC-F

и приемный разъем («папа») BNC

Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.

чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52

модульный разрядник

Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.

ну и также понадобятся в щитке модульные розетки и клеммные разъемы

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.

Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие — камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.

Выбор способа передачи данных

Беспроводные камеры передают сигнал по радиоканалам Система наблюдения организована так, что от камеры на объекте сведения идут на центральный охранный пункт, где устанавливаются видеорегистраторы, компьютеры, коммутаторы, мониторы. Эффективный способ передачи означает качественное изображение, независимо от расстояния между камерами или их удаленности от обрабатывающего центра.

Картинки традиционно транслируются при помощи проводных линий. Подключить видеокамеру можно на основе витой пары или коаксиального кабеля, что зависит от расстояния передачи. Без кабеля сигнал передается радиоканалами, так работают беспроводные камеры. Способ эффективно применяется на расстоянии до 100 – 1 тыс. метров на открытом пространстве. В условиях города такой метод используется редко.

Беспроводной

Камера подсоединяется к передатчику, а плата — к принимающему модулю. Характеристики беспроводных устройств не характерны для обычных моделей.

Схема подключения видеонаблюдения без кабеля работает в зависимости от параметров:

• Цифровое или аналоговое устройство. Первая разновидность дает меньше помех при трансляции, чем вторая. Цифровые камеры стоят дороже, поэтому аналоговые применяются там, где нет необходимости в четкой и детализированной картинке.
• Дальность трансляции сигнала. Пользуются спросом модели, передающие изображение на 100 метров, увеличение расстояния означает существенное повышение стоимости.
• Количество задействованных камер в системе. Приемники беспроводных устройств чаще работают с 1 – 4, реже обслуживают 8 каналов.

По кабелям

Для подключения камер используются несколько видов кабелей Для передачи цифрового видеосигнала к серверу используется стандартный провод UTP 5-ой категории (витая пара). Применяется и витая неэкранированная пара, которая работает благодаря методу Power over Ethernet. Коаксиальный шнур эффективно работает на удалении 100 – 400 метров, но после 150 метров сигнал становится слабее. Каждые 100 — 120 метров устанавливаются усилители.

Техническое решение задачи по подключению камеру видеонаблюдения:

• применение качественного кабеля, передающего на 150 м;
• использование коммутаторов для удлинения расстояния до 200 м;
• каскадное применение интернет-удлинителей;
• для коаксиального кабеля ставятся преобразователи среды (увеличение до 400 м);
• использование передачи с помощью WI-FI.

Выбор способа передачи данных

Беспроводные камеры передают сигнал по радиоканалам Система наблюдения организована так, что от камеры на объекте сведения идут на центральный охранный пункт, где устанавливаются видеорегистраторы, компьютеры, коммутаторы, мониторы. Эффективный способ передачи означает качественное изображение, независимо от расстояния между камерами или их удаленности от обрабатывающего центра.

Картинки традиционно транслируются при помощи проводных линий. Подключить видеокамеру можно на основе витой пары или коаксиального кабеля, что зависит от расстояния передачи. Без кабеля сигнал передается радиоканалами, так работают беспроводные камеры. Способ эффективно применяется на расстоянии до 100 – 1 тыс. метров на открытом пространстве. В условиях города такой метод используется редко.

Беспроводной

Камера подсоединяется к передатчику, а плата — к принимающему модулю. Характеристики беспроводных устройств не характерны для обычных моделей.

Схема подключения видеонаблюдения без кабеля работает в зависимости от параметров:

• Цифровое или аналоговое устройство. Первая разновидность дает меньше помех при трансляции, чем вторая. Цифровые камеры стоят дороже, поэтому аналоговые применяются там, где нет необходимости в четкой и детализированной картинке.
• Дальность трансляции сигнала. Пользуются спросом модели, передающие изображение на 100 метров, увеличение расстояния означает существенное повышение стоимости.
• Количество задействованных камер в системе. Приемники беспроводных устройств чаще работают с 1 – 4, реже обслуживают 8 каналов.

По кабелям

Для подключения камер используются несколько видов кабелей Для передачи цифрового видеосигнала к серверу используется стандартный провод UTP 5-ой категории (витая пара). Применяется и витая неэкранированная пара, которая работает благодаря методу Power over Ethernet. Коаксиальный шнур эффективно работает на удалении 100 – 400 метров, но после 150 метров сигнал становится слабее. Каждые 100 — 120 метров устанавливаются усилители.

Техническое решение задачи по подключению камеру видеонаблюдения:

• применение качественного кабеля, передающего на 150 м;
• использование коммутаторов для удлинения расстояния до 200 м;
• каскадное применение интернет-удлинителей;
• для коаксиального кабеля ставятся преобразователи среды (увеличение до 400 м);
• использование передачи с помощью WI-FI.

Требования к конфигурации компьютера

Персональный компьютер, к которому планируется подключение видеокамеры, должен отвечать требованиям по производительности и наличию достаточного свободного места на жестком диске.

Для промышленного использования применяются очень мощные серверы, конфигурация которых специально оптимизируется для решения только одной задачи – обслуживание системы видеонаблюдения. Но для частного, домашнего использования может подойти и обычный ноутбук. Главное соблюдать следующие требования:

Быстрый процессор. Старые и медленные ноутбуки и ПК могут просто не справиться с нагрузкой. Обработка видеосигнала требует затрат ресурсов центрального процессора.

Наличие свободной памяти. Для запуска программы управления видеокамерой требуется дополнительное место в оперативной памяти. Ваш компьютер должен иметь достаточный объем свободной оперативной памяти.

Наличие свободного места на диске

Самое важное требование, если планируется вести запись. Видеозаписи занимают очень много места

Для экономии диска запись настраивают по движению и снижают частоту кадров.

Если вам необходимо подключить камеру к ПК или ноутбуку, обращайтесь к нам! Мы поможем подобрать подходящее оборудование и предложим его по низким ценам. А наши монтажники помогут его установить и настроить.

ТОП-программ для видеонаблюдения

Самый доступный способ, как подключить уличную камеру видеонаблюдения к компьютеру, это специальные программы. Среди наиболее популярных из них выделяется следующий ряд профессиональных и стандартных ПО:

• WebcamXP.
• GLOBOSS.
• Web Cam Monitor.
• IP Camera Viewer.
• Xeoma.
• EyeLine Video Surveillance.
• XProtect GO.
• Axxon Next.
• AbelCam.
• iSpy.

Выбор программного обеспечения должен происходить под конкретную модель видеокамеры и необходимые функции. Это может быть – необходимость трансляции видео в интернет, включение записи по сигналу сенсора на движение, работа по настройкам времени.

Схема подключения ip видеонаблюдения.

На следующем этапе осуществляется подключение регистратора к определённой зоне. Его чаще всего используют для подключения к камерам, регистратору видеонаблюдения, монитору.
После проделанных манипуляций программа обязательно предложит ввести название допускаются цифровые комбинации.
Далее необходимо прописать ip адреса, совпадающие с подсетью регистратора или локальной сети, но отличающиеся последним значением и присвоить камеру каждому каналу. На первом этапе осуществляется настройка всех видеокамер

Важно знать и то, как подключается видеокамера к телефону.
Возможно, место придется поменять. По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.
Есть специальные провода, в которые уже встроен кабель, отвечающий за подключение питания

Что касается ресиверов, то далеко не все модели могут быть использованы. Подключение ip камеры к роутеру без видеорегистратора Выбор технологии 5 лет назад когда стоял вопрос выбора между аналогом и ip все старались уйти в сторону полноценной цифры, если позволял бюджет, ведь разрешение первых едва достигало 0. Это не критично.

Понимание системы

Для простых систем из одной камеры это будет нерентабельно, поскольку стоимость регистратора достаточно высока. Без дополнительного записывающего устройства запись происходящего вестись не будет. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании.

Такая труба стоит недорого и защищает кабель от механических повреждений. Выбор и прокладка кабеля Для установки камер применяются различные виды кабеля. Схема подключения видеокамеры к монитору с помощью компьютера Стоимость таких устройств также достаточно высока и не всегда оправдывает свое приобретение.

Настройка оборудования Основные материалы для видеонаблюдения Современные производители предлагают своим покупателям огромное разнообразие камер, которые обладают необходимой долговечностью и доступной ценой. Шаг шестой. Стоит отметить, что качество картинки будет довольно низким. Установите программное обеспечение, предусмотренное фирмой-производителем или выбранное вами.
Как подключить камеру видеонаблюдения к видеорегистратору. Видеонаблюдение своими руками.

Этапы установки камеры

Большинство пользователей, решив использовать для охраны своего дома или дачи современное оборудование, считают, что его монтаж не представляет сложностей. На самом деле в нем присутствует масса нюансов, которые должны обязательно учитываться. Это в первую очередь анализ особенностей помещения, исходя из которых выбирается модель видеокамеры. Они учитываются при разработке проекта и закупке оборудования.

И только пройдя эти этапы можно приступать непосредственно к монтажу. Он состоит из:

1. Прокладки кабельных путей
2. Размещения и инсталляции камер
3. Отделки помещения (если устанавливалась проводная система)

И последним, завершающим штрихом становится настройка оборудования и отладка работы всей системы.

Однако установка камер видеонаблюдения должна выполняться согласно инструкции, а также необходимо учитывать ряд требований. Первое – это выбор оптимального положения, позволяющего обеспечить хороший обзор. Второе – учитывать соответствие камеры всей системе. Третье – для скрытого видеонаблюдения приобретают специальные приборы с конусными объективами, которые можно легко замаскировать.

Смотрим видео установка камер наблюдения:

Из приведенных выше требований видно, что установка камер видеонаблюдения своими руками процесс достаточно сложный и для его выполнения нужны квалифицированные специалисты. Только они смогут выполнить монтаж грамотно, что обеспечит высокий уровень безопасности.

Настройка оборудования

После того, как будут завершены монтажные работы, переходят к установке программного обеспечения. Обычно оно поставляется в комплекте с камерами.

Если все этапы подключения были выполнены правильно, то все необходимое оборудование будет найдено компьютером с присвоением каждой камере IP адреса.

Все данные, фиксируемые системой, поступают на видеорегистратор. Подключив к нему маршрутизатор, вы сможете наладить передачу данных через интернет. Это позволит осуществлять удаленный доступ к видео.

При необходимости записи или архивирования информации используют жесткий диск. Но он должен быть установлен в помещении, куда не имеют доступа посторонние, с целью избежать кражи данных. При заполнении всей памяти самые давние данные из архива заменяются новыми. Есть возможность использования как виртуального, так и физического жесткого диска.

Где лучше устанавливать готовые комплекты видеонаблюдения

Современный рынок охранных систем предлагает широкий ассортимент оборудования. Причем на нем представлены как отдельные устройства, так и уже готовые комплекты, установка которых доступна каждому. Однако для того, чтобы организовать надежную охранную систему следует придерживаться определенных правил установки.

Так уличные камеры для наружного наблюдения должны быть заключены в защитный кожух, а их блок питания также нуждается в защите от вандалов и осадков. Для этого они помещаются в герметичные короба с изолированными выводами для кабелей.

Стоит позаботится и о защите камеры от прямых солнечных лучей, иначе картинка будет засвечена. Вся зона слежения должна быть хорошо освещена. Для работы в круглосуточном режиме используют комплекты с камерами, оснащенными ИК подсветкой.

Совет специалиста, настройка и наладка:

Учитывая все эти правила, вы сможете правильно выбрать место для установки и осуществить монтаж оборудования своими силами. Главное при этом – точное соблюдение всех требований и действие четко по прилагаемой инструкции.

Разработка плана

В процессе планирования необходимо определить точное количество камер, планируемых к установке на объекте. После этого они наносятся на план и схематично соединяются между собой линиями, обозначающими кабели, проложенные от видеорегистратора к каждой точке наблюдения.

Выбирая места для кабельных линий, следует учитывать уже проложенные провода, которые не должны располагаться рядом. В дальнейшем они могут создавать помехи проходящим видеосигналам. Поэтому расстояние между линиями должно быть не менее одного метра. Если же это условие невозможно выполнить по техническим причинам, видеокабель прокладывается в металлическом рукаве, который потом заземляется.

На следующем этапе планирования определяются углы обзоров для всех камер. От размера угла зависит величина охватываемого пространства. Однако слишком большое пространство будет препятствовать детализации мелких элементов. При небольшом угле детали просматриваются более четко, но в поле зрения объектива попадает значительно меньше пространства и расположенных в нем предметов. Таким образом, величина угла обзора зависит от целей и задач, поставленных перед видеонаблюдением.

Осталось лишь определиться с местами, где будут располагаться видеорегистратор и монитор. Ввиду конфиденциальности получаемой информации, доступ к регистратору должен быть ограничен узким кругом лиц. Поэтому данное устройство обычно помещается в шкаф с замком или в закрытое помещение. Регистратор не должен закрываться наглухо, к нему обеспечивается приток воздуха с целью охлаждения.

После разработки плана можно выбирать наиболее подходящее оборудование. Каждый элемент обладает собственными техническими характеристиками, которые обязательно учитываются при покупке.

Подключение IP-камеры по витой паре

После проводится обжим при помощи кримпера, вторая сторона остается неизменной. Далее вставляется разъем питания и LAN в соответствующее гнездо ранее установленной камеры и проводится протяжка провода к месту, где будет находиться коммутатор, компьютер или регистратор, в зависимости от схемы подключения. Когда подключение камеры будет завершено, подключается провод питания к блоку питания с соблюдением полярности, естественно.

Вторая сторона кабеля UTP также обжимается по вышеприведенной схеме и подключается к регистратору, коммутатору или напрямую к персональному компьютеру.

Коммутатор обычно используется в том случае, если необходимо подключить несколько камер наблюдения. После того как будет проверена правильность обжима и соблюдена полярность, можете включать блок питания в сеть.

В LAN кабеле зачистим внешнюю оболочку с одной стороны на расстояние 2 сантиметра и расположим в следующем порядке слева направо:

После этого производим обжим кримпером, вторую сторону кабеля пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор либо видеорегистратор, ну или персональный компьютер, если было принято решение использовать его в качестве устройства регистрации.

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько. После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

Подключаем IP-камеру напрямую сразу к компьютеру без роутера

Такой вид подключения возможен и иногда используется, если требуется подключить только одну камеру к ПК, однако считается не профессиональным. В век современных технологий гораздо удобней использовать коммутатор или роутер.

Подключить IP-камеру к компьютеру напрямую относительно просто.

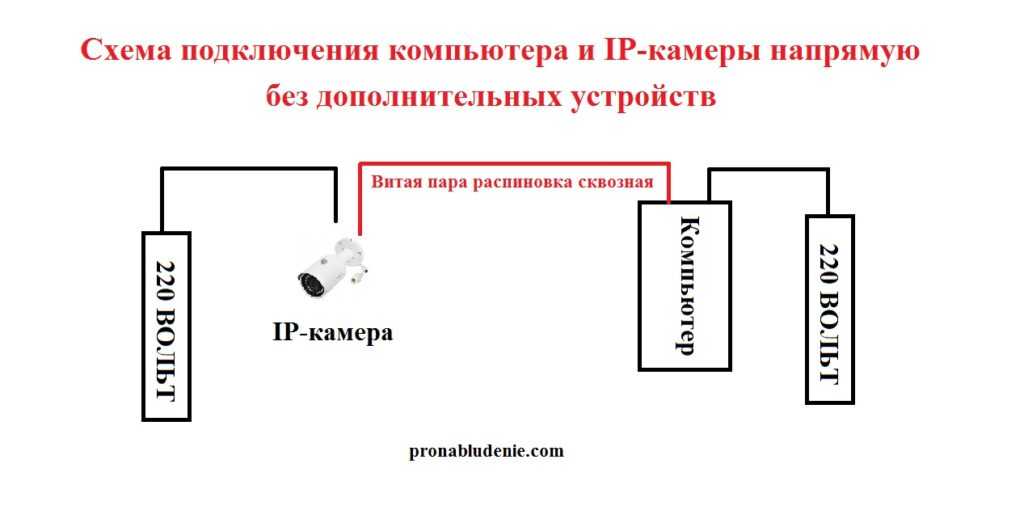

Рассмотрим схему подключения.

Для понимания предположим, что у камеры:

Для начала работы видеокамеры необходимо набрать IP компьютера и камеры в одну подсеть.

Мы знаем, что IP-камеры адрес 192.168.22.1, назначим ПК IP-адрес на единицу больше 192.168.22.2 с маской: 255.255.255.0.

Правый нижний угол компьютера, нажимаем на два компьютера или значок антенны, затем центр управления сетями и общим доступом.

Далее слева нажимаем «изменение параметров адаптера».

Выбираем активный адаптер. Кликаем правую кнопку мыши —>Свойства.

В открывшемся окне, выбираем протокол IPV4 и вводим наш IP 192.168.22.2, маску 255.255.255.0.

Маска создастся автоматически, далее также нажимаем «Добавить» и «ОК» в оставшихся окнах.

Сменить айпи камеры можно с использованием специальной программы или в веб-интерфейсе.

Настройка камеры видеонаблюдения

Настройка угла обзора камеры наблюдения

Нужно завершить все монтажные работы перед тем как настроить видеонаблюдение самостоятельно. Устанавливается дата и время на каждой камере, часы на роутере должны совпадать с сетевыми настройками.

Следующие действия:

• отформатировать структуру входа к сведениям с применением веб-интерфейса и регистратора;
• настроить запись путем изменения угла обзора и наклона;
• настроить видео в программе DVR-клиент для получения возможности одновременного управления несколькими следящими устройствами с одного гаджета.

В конце налаживается отдаленный доступ к модулям наблюдения. Процесс выполняется с помощью облачных программ обеспечения или фиксацией маршрутизированного IP адреса в строке браузера.
