Как штробить стены под трубы

Удаление средней части штробы

Как сделать короб для труб: из гипсокартона или пластика?

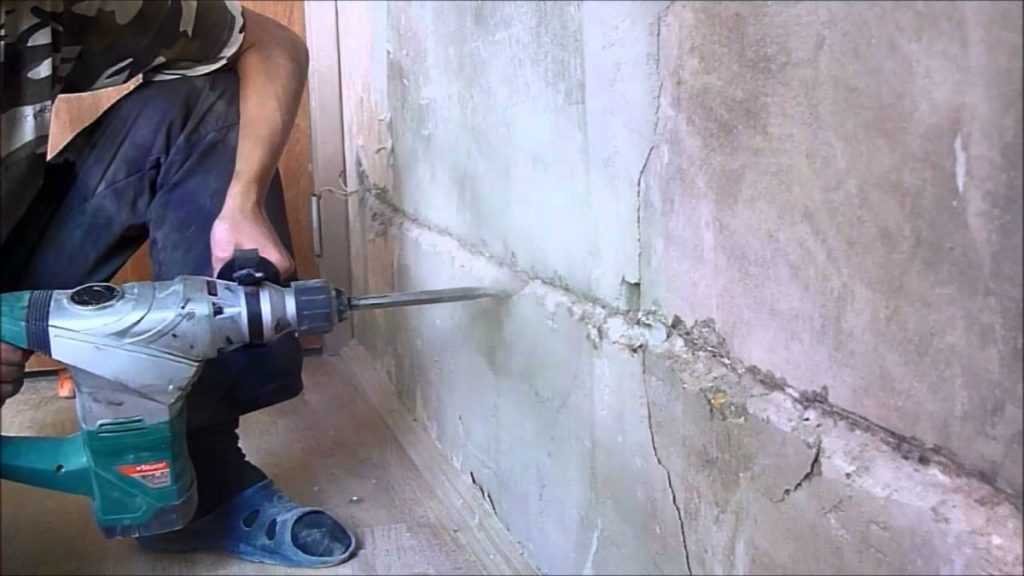

перфоратором с насадкой «долото» – процедура выполняется достаточно легко, но нужно правильно оценивать прилагаемые усилия, чтобы не нарушить целостность краев бороздок;
вручную молотком и зубилом – требует сил и времени, но отлично подойдет в том случае, когда под рукой нет профессионального инструмента.

Подбирая оптимальный инструмент, стоит обращать внимание на то, из какого материала сделана стена. Это может быть кирпич, бетон, пенно- или газоблок

Последние два варианта легко обработать вручную, а вот с кирпичными и бетонными стенами все же желательно использовать профессиональный инструмент.

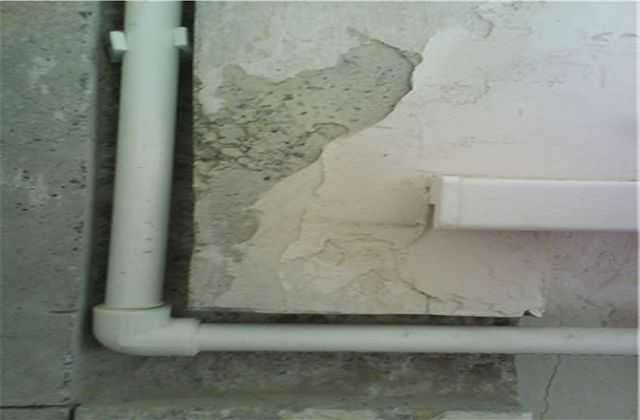

Полипропилен и его особенности

Широко известный в народе полипропилен недаром обрел такую популярность. В большей степени это связано не с рекламными компаниями, а с уникальными характеристиками материала. Чтобы решить, можно ли заделывать ПП-трубы в стену, полезно рассмотреть его основные физико-химические и эксплуатационные параметры:

Полипропилен устойчив и нейтрален к большинству агрессивных химических веществ.
Трубная оболочка полипропилена обладает относительно неплохой жесткостью и прочностью, что позволяет прокладывать трубы под внешним давлением стройматериалов.
ПП-трубы монтируют методом пайки при температуре 260 °С, при этом за счет взаимной диффузии материалов получается прочное и долговечное соединение. Паяный стык способен обеспечивать герметичность в течение всего срока эксплуатации трубопровода.
Благодаря свойствам материала (коэффициент теплопроводности 0,25 Вт/м·°С) и толщине оболочки, ПП-труба обладает довольно низкой теплопередачей и превосходит по этому показателю другие трубные полимеры.
Срок службы полипропилена в сетях холодного водоснабжения по ГОСТ не менее 50 лет. В магистрали отопления и горячего водоснабжения длительность его использования зависит от температурных, напорных характеристик среды и не должна опускаться ниже 25 лет при температуре рабочего тела не более 75 °С (по СНиП 2.04.01-85).

Рис. 2 Физические характеристики полипропилена

Так как обычный полипропилен обладает недостаточно высокой термостойкостью, его армируют стекловолокном и алюминием. Благодаря этому материал можно использовать в системах горячего водоснабжения и отопления. Армированные трубы имеют меньший коэффициент линейного расширения.
Существует несколько разновидностей полипропилена от 1-го до 4-го поколения. Для изготовления подавляющего числа труб используют третью разработку PP-R. В последнее время на рынке появились новейшие изделия 4-го поколения из термостабилизированного полипропилена PP-CT.
К недостаткам обычного полипропилена относят высокий коэффициент теплового расширения (линейного удлинения), доходящий до 10 мм на метровом участке.
Также материал имеет высокую воздухопроницаемость, что отрицательно сказывается на коррозионной стойкости железосодержащих соединений.
Недостаток полипропилена, присущий большинству термопластиков — слабая устойчивость к ультрафиолетовому излучению. Поэтому коммуникации не рекомендуется прокладывать в местах с естественным освещением, а помещение труб в стену приветствуется.

Рис. 3 Тепловое расширение ПП-труб в мм

Потребность в штроблении стен

Вопрос о необходимости штробления стен под те или иные коммуникации всегда решается самими хозяевами жилища, исходя из эстетических либо прочих соображений, однако специалисты рекомендуют скрывать в стене любые виды труб, за исключением тех, которые могут выполнять и декоративные функции (латунных, медных и т. д.).

«Спрятанные» трубы не нарушают комфортность и простор в квартире и остаются хорошо защищёнными от механических или прочих повреждений, причём в то же время снижается риск травматизма для людей (например, термические ожоги при соприкосновении с горячими трубами, случайные удары о выступающие углы и поверхности конструкций и т. д.).

Альтернативой штроблению может послужить изготовление гипсокартонного короба для труб либо прочих коммуникаций. Однако недостатком данного метода является некоторое уменьшение площади помещений, иногда довольно заметное на фоне общей малогабаритности жилища. Поэтому в большинстве случаев штробление представляет собой наиболее приемлемый вариант для скрытой прокладки коммуникаций в квартире.

Нюансы прокладки полипропиленовых труб в стене

При укладке полипропиленовых труб в стену полезно соблюдать следующие рекомендации:

Трубу для холодного водоснабжения можно помещать в стену без каких- либо дополнительных оболочек. Так как температура проходящей по ней воды мала, не изменяется и сопоставима с окружающей средой, ПП-труба практически не будет расширяться.
При прокладке полипропиленовых труб отопления и горячего водоснабжения на каждые 3 м организуют компенсационную развязку. Она представляет собой широкую штробу или карман в стене.
Чтобы избежать тепловых потерь и возможных деформаций в стене из-за теплового расширения полипропилена, трубы горячего водоснабжения и отопления обязательно изолируют. Для этих целей лучше использовать жесткие резиновые изоляторы (Энергофлекс) или полиэтиленовые гофрированные трубы. Использование дополнительных оболочек позволит расширяться нагретой ПП-трубе без разрушающего воздействия на стенки и отделку штробы.
Все операции по пайке полипропилена стараются проводить на поверхности. После сборки длинных участков их помещают в штробу и спаивают с другими фрагментами.

Рис. 6 Этапы монтажа ПП-трубопровода

Чтобы замуровать полипропиленовые трубы в стену, используют разные материалы — монтажную пену, быстросохнущие гипсовые смеси, составы для укладки плитки, штукатурные и цементно-песчаные смеси. Перед тем, как спрятать трубу и заделать канал стройматериалами, штробу обязательно смачивают водой для повышения адгезии.
Большинство строителей применяют следующий быстрый способ фиксации и частичной заделки труб в штробах. Они смачивают канал, разводят с водой гипсовое вяжущее и наносят его на трубы и выемки. Состав высыхает в течении нескольких минут и прочно фиксирует трубы в стене. После штробу с неподвижным трубопроводом замазывают штукатурными смесями.
Желательно после проведения всех работ, если отсутствовал начальный план, оставить чертеж разводки с указанием расстояний от пола, длин отдельных участков.

Рис. 7 Примеры канальной прокладки ПП-труб в трубной и тепловой изоляции

Труба стекловолокно для отопления полипропиленовая – виды, маркировка, монтаж. В отдельной статье подробно раскрывается тема поэтапной пайки ПП труб, дается таблица температуры и времени нагрева труб по диаметрам.

Ответ на вопрос, можно ли замуровать полипропиленовые трубы в стены, будет положительным в том случае, если при этом соблюдены определенные правила. Основные требования предъявляют к прокладке трубопроводов горячего водоснабжения и отопления — они обязаны быть в оболочке из тепловых или трубных изоляторов, через каждые 3 м должен находиться компенсационный карман.

Главные правила выполнения мероприятий

Выполняя штробление стен под трубы, учитывайте следующие аспекты:

полная совместимость используемых инструментов и материалов конструктивных элементов – бессмысленно делать отверстия зубилом в бетонной перегородке, здесь оптимально задействовать перфоратор;
соблюдение техники безопасности – повреждение арматурного каркаса железобетона, приведёт к снижению прочности и повысит вероятность обрушения в случае землетрясения;
выполнение технологических требований и методических рекомендаций – надо делать работу в установленной последовательности, регулярно удаляя мусор и промывая формируемые отверстия водой. Желательно использовать промышленный пылесос, позволяющий формировать идеально ровные края;
забота о здоровье – пользуйтесь респиратором или марлевой повязкой, позволяющей избежать вдыхания строительной пыли, оседающей в лёгких и вредящих дыхательной системе;
точно определяйте положение проводов электропроводки – ориентируйтесь на местоположение выключателей и розеток, стараясь делать технологические ямки вдоль пола или потолка.

Внимательно подготовьтесь к проведению операции, предварительно замерив, диаметр труб, дабы знать какой величины формировать штробы. Определитесь с используемым оборудованием и чётко придерживайтесь методики, грамотно и своевременно удаляя сердцевину. Потренируйтесь на малозначимых объектах, дабы усовершенствовать умение и качественно выполнить поставленную задачу.

Инструменты для штробления стен

Итак, разметка произведена, можно приступать к осуществлению задуманного. Но теперь возникает вопрос: чем штробить? В идеальном варианте штробление под проводку лучше всего производить штроборезом или, другими словами, бороздоделом.

Удобство использования этого инструмента в том, что штробы получаются ровными, с аккуратными краями. Штроборезы позволяют осуществлять настройки, благодаря которым можно проделывать каналы разной глубины и ширины.

Помимо этого, штроборез можно подключить к пылесосу, что существенно уменьшит количество образующейся пыли. Существенным недостатком этого инструмента является его цена. Поэтому если штробление не является постоянным занятием, то покупать штроборез ради ремонта ванной комнаты своими руками весьма накладно.

В этом случае каналы под электропроводку в ванной можно просверлить ударной дрелью или перфоратором. Для этого необходимо на расстоянии 10 мм друг от друга просверлить неглубокие отверстия, а затем дрелью же или перфоратором в режиме молотка соединить эти отверстия между собой.

Этот способ хорош тем, что образуется мало пыли. Но он очень трудоемкий и продолжительный по времени. Еще одним отрицательным моментом является возможность разбалтывания головы дрели или перфоратора, так как соединение отверстий происходит, когда основная ось дрели (перфоратора) находится не перпендикулярно, а под углом к поверхности штробления.

Самым оптимальным инструментом по-прежнему остается болгарка с алмазным или металлическим диском. В случае применения болгарки необходимо пропилить две параллельные канавки, а потом с помощью перфоратора выдолбить лишний строительный материал между канавками. Лишний материал можно также убрать с помощью молотка и зубила (стамески).

Если стены ванной комнаты штробятся под водопроводные и канализационные трубы, то именно болгарка является наиболее подходящим для этого процесса инструментом. Штробление каналов под трубы необходимо производить на глубину, равную диаметру трубы, плюс 10 мм.

В случае, если толщина стены ванной комнаты не позволяет полностью спрятать водопроводную или канализационную трубу, то можно их утопить не полностью, а видимую часть труб потом спрятать под аккуратный бордюр из плитки.

Штробление стен под трубы

Этапы укладки труб

Техника скрытой укладки труб включает несколько этапов, каждый из которых необходим:

проработка схемы разводки, уточнение всех обстоятельств и создание плана;
штробление под трубы;
очистка и укрепление созданного канала;
укладка и монтаж труб;
закрепление колен внутри канала пластиковыми хомутами;
подключение входов и выходов системы;
тестовый пуск коммуникации и контроль герметичности;
маскировка полости и создание смотровых отверстий;
декоративная отделка стены

Техника и инструмент

Решая, как штробить стену под трубу, необходимо выяснить характеристики: материал, плотность, состав смесей. Штробление выполняется:

вручную молотком и зубилом;
болгаркой;
ударной дрелью или перфоратором;
специальным штроборезом.

Первый способ самый трудоемкий, он подходит только для достаточно мягких стен, не содержащих арматурных вставок. Штробление плотного бетона вручную займет много времени и сил. Преимущество техники в точности работ.

Работа болгаркой сложна необходимостью контролировать нажатие на инструмент: сделать единую глубину на всем отрезке работ проблематично. Детальная доработка и выравнивание проводятся зубилом. Болгарка сокращает временные затраты на создание основной колеи и дает достаточно ровную линию среза материала.

Дрелью или перфоратором в материале пробиваются точки. Расстояние между ними должно составлять 1-2 см. Затем выемки углубляются и объединяются насадкой в форме лопатки.

Штроборез – профессиональный инструмент, рассчитанный именно на такой вид работ. Только он может обеспечить ровный по глубине и форме канал, максимально облегчая усилия мастера. Штроборезом нарезаются линии, затем выбирается середина полости. Качество работ выигрывает по сравнению с другими техниками.

Профессиональный штроборез, который можно взять в аренду, если нет необходимости в покупке, оборудован специальным пылесосом. Использование маски-лепестка это не исключает. Штробление под трубы — пыльная работа, Закрыть предотвращающей порчу поверхностей пленкой стоит не только все предметы в помещении, где ведутся работы, но и мягкую мебель в соседних комнатах.

Видео: правила штробления стен

Штробление стен под водопровод относится к капитальному ремонту помещения. Использование профессионального инструмента в разы сократит продолжительность работ и вероятность критических ошибок при прокладке коммуникаций. Предварительная консультация со специалистом упростит задачу и сэкономит время.

Пришедшие на смену чугунным пластиковые трубы, значительно облегчили монтаж и обслуживание канализационных сетей. Их соединение выполняется на резиновых уплотнениях – манжетах. Эти манжеты поставляются вместе с комплектом труб и их фитингов и вставляются в специальные уширения в их раструбах. Таким образом, соединить две пластиковые канализационные трубы проблем не составит, нужно просто вставить трубу в раструб другой, — и это соединение будет достаточно надежным и долговечным. Но, перед стыковкой рекомендуется выполнить следующее:

Панельная стена

Порядок действий такой же, как и при работе с бетонной поверхностью, но есть свои особенности.

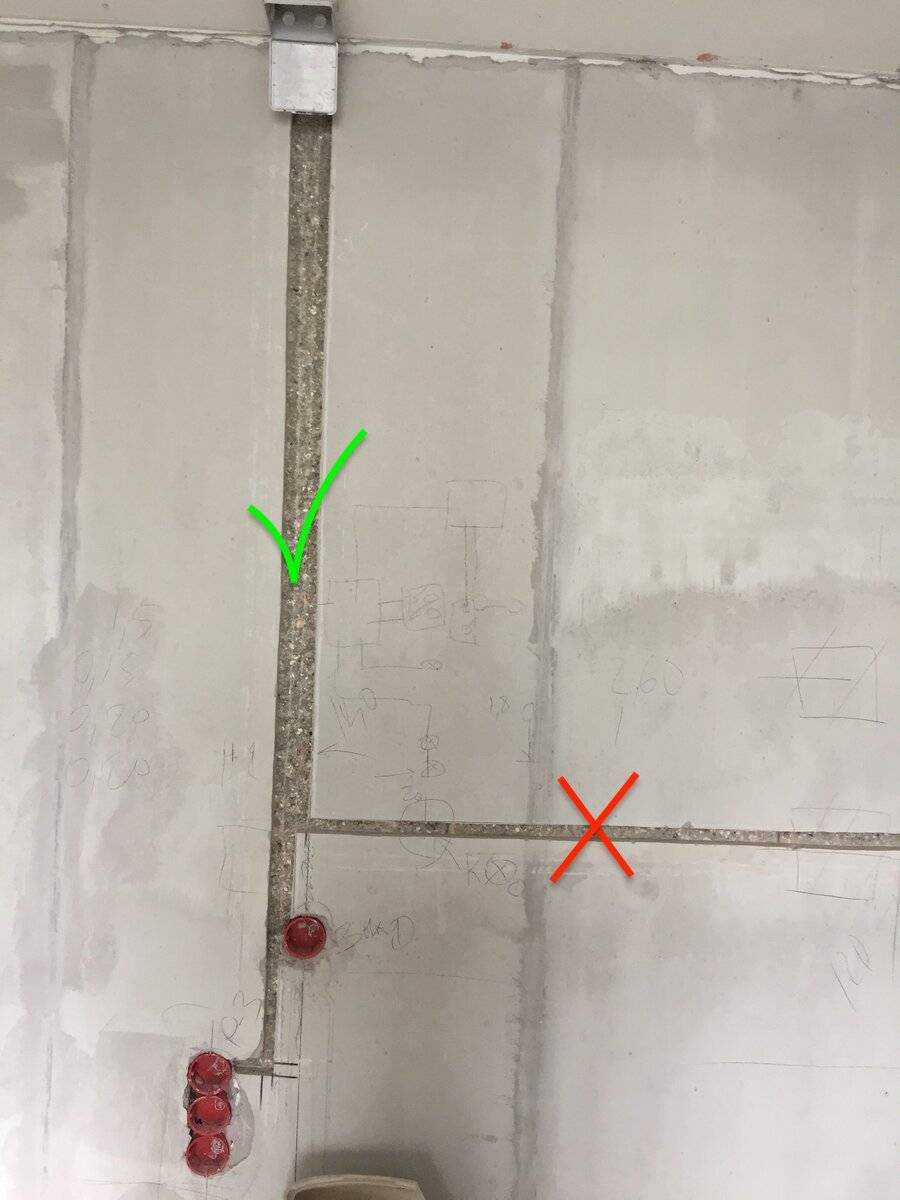

Допускается штробление стен под трубы водоснабжения или других коммуникаций только в горизонтальном или вертикальном положении.
Глубина укладки ограничена: канал не должен затрагивать арматурный каркас.

Кирпичная поверхность

Здесь лучше использовать болгарку или штроборез.

На поверхности размечают границы бороздки.
По отметкам делают прорези. Так как на штроборезе установлены два диска и расстояние между ними регулируется, то срок работ в этом случае сокращается в два раза.
Камень между прорезями выдалбывается перфоратором или обычным зубилом.

На видео представлено штробление стены в ванной разными методами.

Штробление стен под трубы – необходимая часть работ при укладке скрытого водопровода. Замаскировать в стене можно прямые участки, монолитно спаянные и условно-разборные узлы всех видов труб.

Что такое скрытый монтаж труб

Скрытый
монтаж — это установка трубопроводов с углублением их в плоскость стен. После
отделки никаких следов от трубопроводов не остается. Такой способ позволяет
получить ровные стены, помещение выглядит аккуратным и позволяет использовать
любой тип отделки. Если устанавливаются крупные панели, отсутствие лишних
элементов или коммуникаций позволяет значительно улучшить внешний вид
интерьера.

Однако, канализация в штробе
становится недоступной для ремонта или прочистки. Если понадобится замена труб,
придется разрушать облицовку по линии прокладки системы. поэтому, надо
использовать прочные и надежные трубы, делать качественные соединения.

Для укладки трубопроводов скрытым способом необходимо делать углубления в плоскости стен. На языке специалистов-строителей, эта процедура называется «производить штробление стен под канализацию». Это процесс изготовления трассы под укладку трубопроводов. используются различные инструменты:

штроборез;
перфоратор;
болгарка с алмазным диском;
отбойный молоток.

Необходимо учитывать, что
изготовление трасс под укладку труб является вмешательством в элементы
конструкции дома. Возникает длинное углубление, значительно уменьшающее толщину
стены, снижающее ее прочность. Соответственно, уменьшается несущая способность,
возможность выдерживать рабочие нагрузки

Поэтому важно заранее обследовать
стены и определить, насколько возможен скрытый монтаж в данных условиях

Достоинства и недостатки

Достоинства,
которыми обладает заделка
канализации в стену в штробу:

исчезают из виду трубы водоотведения;
появляется возможность отделки стен крупными
штучными элементами без подрезки;
можно использовать декоративные панно из плитки
или других материалов;
плоскости стен становятся ровными, аккуратными.

Недостатки этого метода:

процесс длительный и трудоемкий;
необходимо использовать специальный инструмент;
разрешается использовать под скрытый монтаж
только перегородки. Делать штробы
в несущих стенах под канализацию запрещено действующими правилами и
нормами.

Размер труб канализации
достаточно велик, чтобы значительно ослабить параметры стен. Иногда толщина перегородок
оказывается слишком мала для такого способа укладки. Рекомендуется
предварительно получить всю необходимую информацию о конструкции дома. составе
несущих конструкций и прочие сведения. Иначе можно получить мину замедленного
действия, которая рано или поздно разрушит стену или принесет непоправимый
ущерб.

Основные требования к скрытым коммуникациям

Сразу надо отметить, что штробить несущую железобетонную стену в многоквартирном доме категорически запрещено. Вернее, штробить бетонную стену можно, нельзя перерезать арматуру. В связи с чем в каменных постройках можно попробовать обойти этот закон. Если в ванной есть стояки, их также нельзя замуровывать. Разрешается делать короба, а в местах стыков устанавливать смотровые люки.

Трубы, проложенные в стене, должны быть цельными, сварными или спаянными. Если есть механического соединения оно должно быть доступно для осмотра. Обычно для этого достаточно установить смотровой люк.

Перед тем как начать штробить, необходимо убедиться в отсутствии электропроводки. Даже если она расположена рядом, ее следует отключить. Металл, а особенно пластик при нагревании расширяется, и это необходимо учитывать при прокладке штробы. Кроме того, металлические трубы должны быть изолированы от стен, так как они могут создавать шум. Трубы отопления оборачивают теплоизолятором, это предотвратит потерю тепла.

Способы подготовки (штробления) стен

Перед проведением работ изучает схему электрической разводки (при ее отсутствии применяют поисковый детектор) и убеждаются в том, что используемые строительные конструкции не является несущими.

Для прокладки труб в стенах под них вырезают специальные каналы — штробы.

Для этого вначале делают разметку водорозеток, к которым должны быть подключены сантехнические приборы, строго по вертикальному и горизонтальному уровню. Затем к ним также по уровню подводят линии от стояка, по которым должен проходить трубопровод.

Все углы выполняют под 90 градусов, строго соблюдая вертикаль и горизонталь.

Прорезка штроб в любых стенах — трудоемкая операция, связанная с огромным количеством пыли. Профессиональные фирмы или мастера для этих целей используют специальные штроборезы с пылесосом, сразу втягивающим воздух. Менее обеспеченные специалисты прорезают штробы болгаркой или сразу выбивают их перфоратором, при последнем методе качество работ ниже всякой критики.

Перфоратор в любом случае используют после прорезки дисковым инструментом канавок с двух сторон штробы для выбивания между ними строительного материала.

Глубина штробы должна быть такой, чтобы сверху уложенного трубопровода оставалось свободное пространство толщиной 10 — 20 мм для заделки его стройматериалами. Ширину канала также берут на 10 — 20 мм больше трубной оболочки.

Рис. 4 Штробление стен штроборезом и болгаркой

Как самому сделать штробление стен под трубы, технология и инструмент. Читая информацию про то, можно ли замуровывать в стену полипропиленовые трубы,возможно также будет полезно почитать поо основные требования к скрытым коммуникациям, план работ, инструмент для штробления стен, а также, инструкция для самостоятельных работ.

Штробление стены и пола: когда это возможно

Штроба представляет собой канал в поверхности перегородки или пола, достаточный по размерам, чтобы вместить в себя трубопровод или электропроводку. После укладки коммуникации, штробы под трубы или кабели заделывают монтажной пеной, а затем оштукатуривают. На первый взгляд ничего сложного в этой процедуре нет.

Однако трубопровод водоснабжения или отопительный отличается куда большими размерами, чем та же проводка, а, значит, штробление стен под трубы отопления потребует глубоких и широких каналов.
Появляется здесь еще один нюанс: при укладке нужно учесть температурное расширение. А это значит, что размер канала должен быть достаточным не только для самого изделия, но и для компенсации изменения объема.

Третье обязательное условие для такого рода работ касается абсолютного запрета на произвольное штробление под трубы несущих стен. Любые действия с ними относятся к реконструкционным работам, и могут производиться только после расчета и утверждения проекта. Даже если речь идет всего лишь об укладке кабеля.
Если речь идет об обычной межкомнатной перегородке, то перед каким-либо действиями необходимо установить, какие уже коммуникации спрятаны. При большом количество электропроводки укладка трубопровода потребует сложной схемы и станет попросту невыгодной.

При работе в ванной или туалете, такие проблемы возникают реже. В этих помещениях монтаж трубопровода водоснабжения в пол и перегородки стал обычным делом.

Штробление пола под трубы отопления, как правило, не требует особых разрешений. Но так как речь идет о дробление бетона или железобетона, то сама по себе эта работа очень тяжелая и длительная.

Какие стены можно штробить

Частый и вполне обоснованный вопрос — можно ли штробить несущие стены в монолитном доме под канализацию? Поиски информации на этот счет весьма сложны, поскольку специального раздела в нормативных документах по этому поводу нет. Однако, в СНиП на этот счет есть прямое указание — можно штробить только вертикальные каналы глубиной не более 20 мм. Для скрытого монтажа необходимо делать горизонтальные трассы, глубина которых должна превышать диаметр труб примерно на 5 мм. Это означает, что скрытая установка линий водоотведения в несущие конструкции невозможна. Однако, система канализации редко размещается вдоль наружных плоскостей. Например, штробление стен в панельном доме под канализацию чаще всего производится по продольной перегородке санкабины. Она не является несущим элементом, поэтому проходка трассы под укладку трубопроводов в ней разрешается.

Причина ограничения глубины штробы кроется в строении плит. Арматурный каркас находится под защитным бетонным слоем, толщина которого на несущих плоскостях достигает 3 см. Если углубиться на большую величину, придется перерезать арматуру, что ослабит конструкцию, снизит способность выдерживать рабочие нагрузки. Такая стена начнет проседать, появятся трещины и деформации. Чем это может обернуться предсказать сложно, но в сети есть немало информации про обрушения домов из-за нарушения прочности несущих конструкций.

Способы штробления стен

Обустройство штробы под трубы в ванной или в другом помещении может быть выполнено посредством различных инструментов, к числу которых относятся:

молоток и зубило;
болгарка;
перфоратор либо ударная дрель;
специальный инструмент – штроборез.

Техника работ в зависимости от того или иного способа может иметь довольно значительные отличия. Например, штробление посредством молотка и зубила осуществляется вручную, а потому данный способ отличается наибольшей трудоёмкостью.

В то же время, плюсом его является точность при выполнении работ. Штробление болгаркой имеет сложность другого рода: вследствие необходимости контролировать давление на инструмент трудно добиться одинаковой глубины прорезки стен на всём участке работ. Ударная дрель или перфоратор позволяют штробить даже плотные бетонные стены. При этом вначале в стене пробивают точки на расстоянии 1-2 сантиметров друг от друга, которые затем углубляют насадкой перфоратора наподобие лопатки.

Специальным и профессиональным инструментом для штробления стен является штроборез. Только посредством него можно обеспечить полную равномерность и одинаковую глубину всего канала в стене, приложив при этом минимум усилий для работ. Использование штробореза позволяет достичь наилучшего качества выполнения прорезки стен. Кроме того, данный инструмент оснащён специальным пылесосом, что является немалым плюсом, учитывая пыльный характер проводимых работ.
