Какой теплообменник на трубу в баню сделать

Что такое теплообменник и для чего он нужен

Теплообменник — это устройство, предназначенное для энергообмена между различными частями системы, по которой циркулирует теплоноситель. Установка теплообменника имеет несколько целей:

• использование избытка тепловой энергии для нагрева воды в соединенных с отоплением контурах (например, в системе горячего водоснабжения);
• теплоизоляция дымохода.

При обустройстве печного отопления монтаж теплообменника — рациональное решение. Подключив его к контуру системы горячего водоснабжения в доме (при условии, что печное отопление достаточную мощное), можно сэкономить на электричестве или твердом топливе, а также не устанавливать отдельный котел для работы ГВС.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

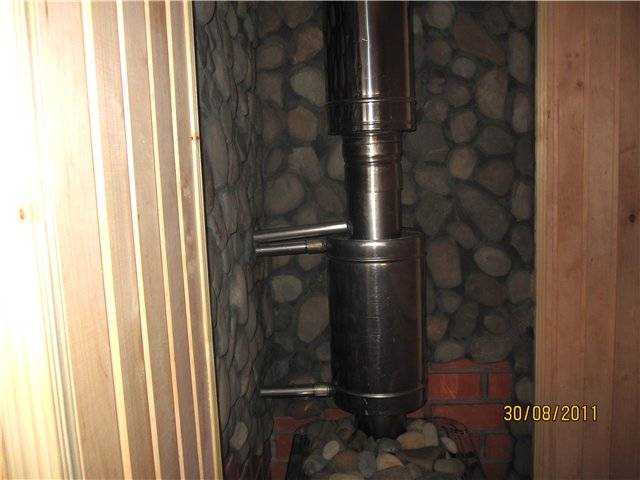

Прямоугольный бак на трубе

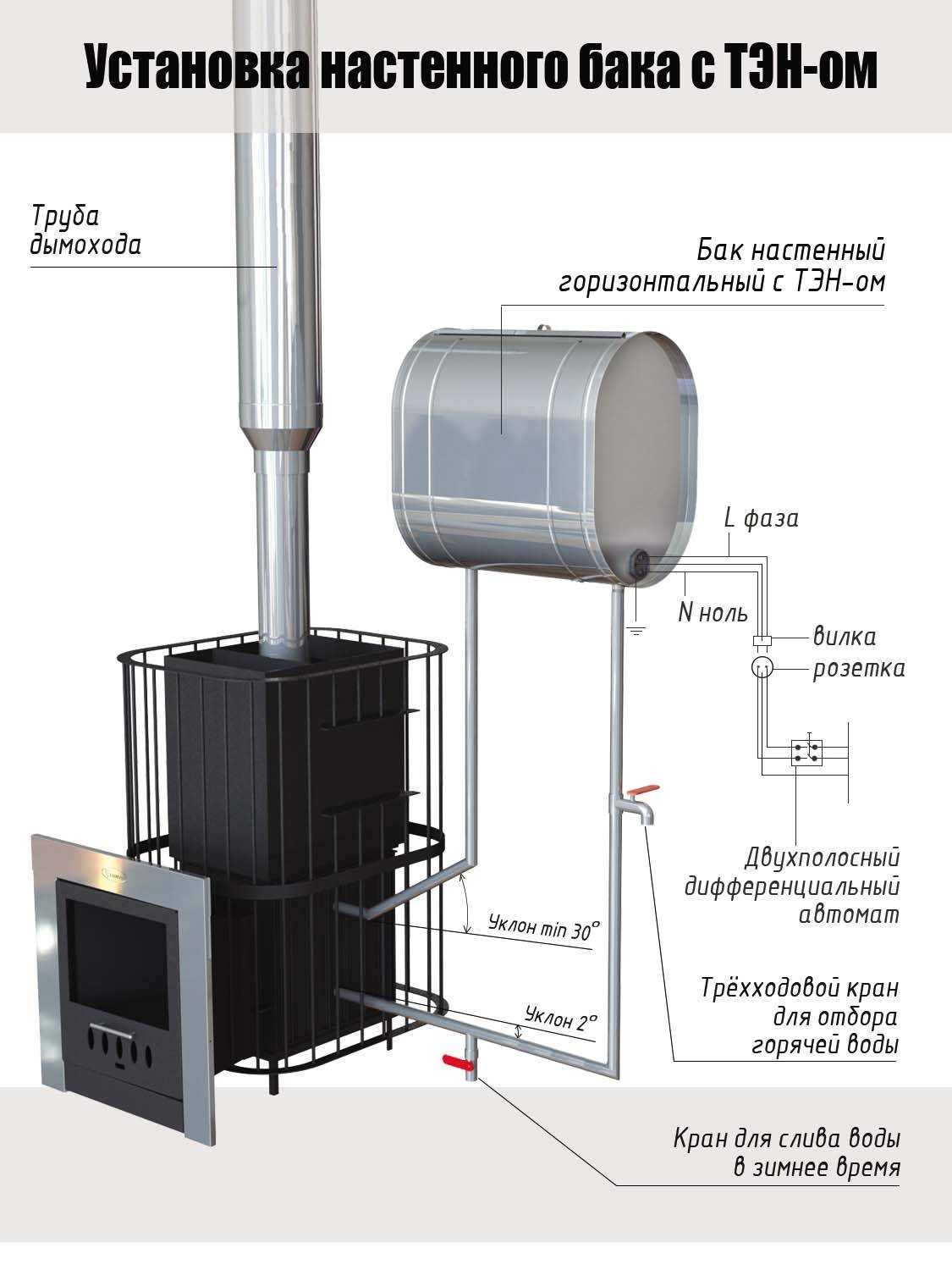

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

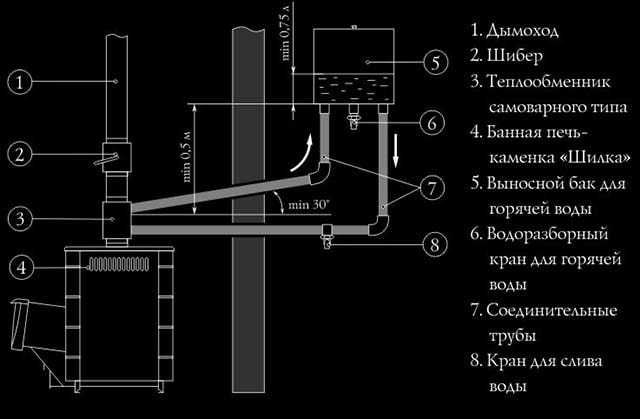

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

• Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
• Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
• Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:

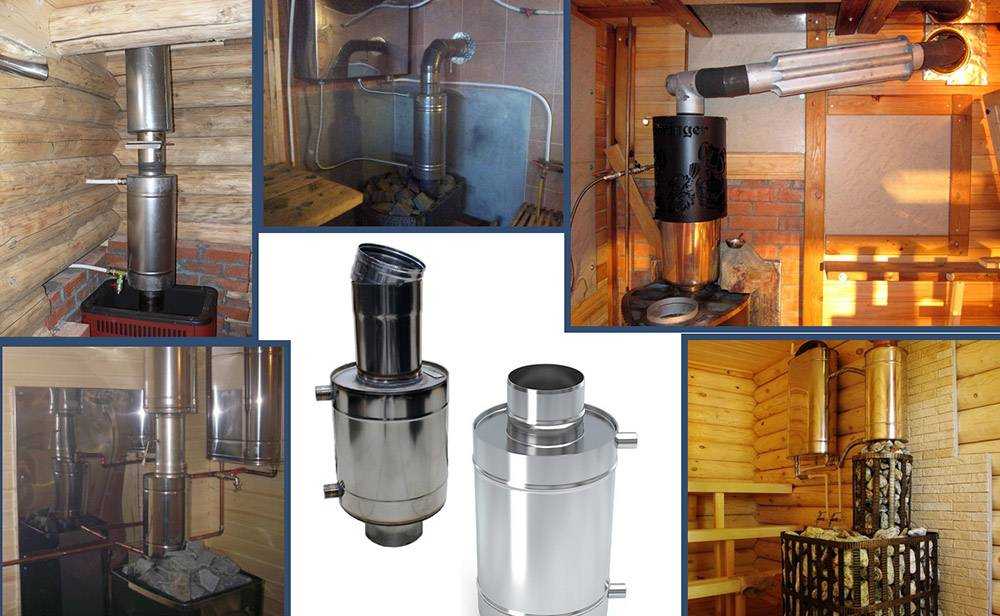

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Трубы, проходящие сквозь топку.

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Как изготовить самодельный теплообменник

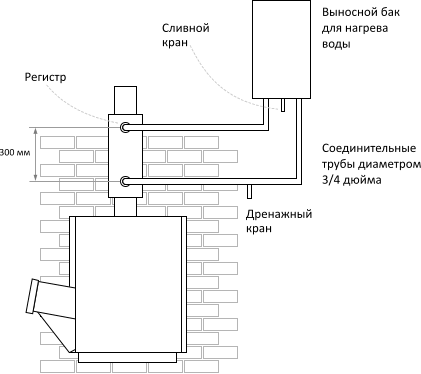

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

https://youtube.com/watch?v=5_C4IMDcOc4

Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

Правильный выбор материала

Лучше всего применять теплообменник из нержавеющей стали. Даже под воздействием больших температур физические характеристики металла остаются стабильными. Вот почему сварные швы кажутся достаточно крепкими, а при взаимодействии с кислородом формируют защитную пленку. Она стойко переносит кислотную среду. Говоря о применении цинка, при достижении температурных отметок 200 градусов он испаряется.

При показателе 500 градусов содержание паров в воздухе достигает критичных отметок. В то же время если имеется оцинковка, можно не волноваться. Правда, предельная температура не должна достигать отметки выше 200 градусов. Можно применять оцинкованный материал, так как он способствует усиленному смешению обтекающего устройство воздуха. Такого рода теплообменник неприменим для постоянного обслуживания, но чтобы согреть мансарду или баню — это оптимальный вариант.

Такой элемент можно установить легко и просто. Допускается его монтаж на простой буржуйке, фасад его облицовывают кирпичом, как и печь непосредственно.

Это интересно: дровяные чугунные печи для дачи.

Материал

Чаще устройство для предотвращения потерь тепла принято изготавливать из нержавеющей стали. Материал должен относиться к пищевым маркам, быть аустенитным, обладать большей пластичностью. Изделия, изготовленные из указанной стали, способны выдерживать высокие температуры длительное время. При этом их работоспособность не снижается, срок службы не сокращается. В состав аустенитной нержавейки входит никель, способствующий образованию на поверхности трубопровода особого тонкого слоя. Получившаяся пленка имеет высокую устойчивость к воздействию окружающей среды.

Нержавеющая сталь

Труба теплообменной системы изготавливается из оцинкованной стали. При нагреве до температуры 200 градусов цинк, содержащийся в металле, испаряется. При температуре 500 градусов в воздухе скапливается большое количество выделившегося вещества, которое становится опасным для здоровья.

При применении оцинкованной стали важно следить за температурным режимом, чтобы избежать неприятных последствий

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель, и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный

Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника труба в трубе

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.

Методы установки

Внутреннее строение теплообменника для печи на дымоход

Монтаж теплообменного прибора проще всего проводить, если элемент поставляется в комплекте с приобретаемым печным оборудованием. В таком случае достаточно изучить инструктаж по обслуживанию агрегата и провести сборку с учетом схемы. При установке водяного контура внутрь газохода или печной топки из кирпича регистр изготавливают заранее из нержавеющей стали либо толстостенной трубки, после его встраивают в соответствии с чертежом отопительного прибора.

Если элемент изготавливают в домашних условиях, лучше ориентироваться на модели аналогичных устройств, найдя их технические характеристики и рассчитав нужную площадь детали. Теплообменник на дымоход своими руками, работающий по типу водяного экономайзера, приобретают в готовом виде либо сваривают из труб с различным диаметром. Чем длиннее контур, тем эффективнее он будет отдавать тепловую энергию дымоходной трубке.

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении

Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь

На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь

А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Принцип работы

При топке любого вида топлива, особенно в котлах изготовленных самостоятельно, температура выходящих газов может достигать более 600 градусов. Для того чтобы сохранять постоянную тягу, такие высокие температуры просто не нужны, они наоборот будут только ухудшать обогрев. Поэтому нет ничего плохого, если владелец заберет часть тепла, при этом никакого ущерба для работы печи не будет. К примеру, на выходе образовалось 600 градусов, забираем «двести», остается 400, которых вполне достаточно для надежного дымоотделения. В таком случае, 200 градусов смогут дать нам не менее пары киловатт.

Задача состоит в том, чтобы обеспечивать постоянный и активный теплообмен между излишне нагретыми газами и средой, в данном случае – это вода либо воздух. Ключевой считается площадь контакта. Например, некоторые размещают змеевик внутри самого дымохода, данное решение не выгодно, хотя бы с той точки зрения, что канал будет постоянно засоряться. Даже любое препятствие на пути будет влиять на силу тяги.

Принцип работы и конструкция сочетает три основных типажа монтажа теплосъемника на дымоход:

• Змеевик.
• Водяная «рубашка». Это своеобразный цилиндр, который надевается на трубу и заполняется водой. Запомните важный нюанс, не стоит делать одну общую зону для заполнения, лучше провести через цилиндр несколько меньших по диаметру каналов.
• Тормоза. Выходящий канал формируется в виде лабиринта, то есть того же самого змеевика, когда потоки замедляются и соответственно теплопередача усиливается.

Два первых вида отлично подходят для формирования водяного контура, организации системы отопления. А вот, третий тип отлично справится с локальным обогревом.

У каждого теплообменника есть свои особенности, их обязательно нужно учитывать. К примеру, если используется вода для нагрева, то помните, что возникает излишне чрезмерный теплообмен. Когда печь сильно растоплена, поставка холодной воды вызывает резкое снижение, тем самым стенки самого канала охлаждаются, что приводит к образованию влаги. Происходит скорое заполнение пространства гарью и сажей.

Для обеспечения нормальных характеристик теплообменника на дымоходе, нужно:

1. Оснащать контур отдельными теплоаккумулирующими баками, тем самым, исключая прямую передачу холодной воды.
2. Изготавливайте конструкцию простую, для её быстрого съема и прочистки.
3. Рассчитывайте площадь таким образом, чтобы в итоге, после теплообменника, температура была достаточной для поддержания допустимой тяги.

Использовать из материалов лучше «нержавейку», она способна переносить перепады температуры. Кстати, учитывайте, что внутренняя сторона теплообменника, должна быть обязательно гладкой.

Установка

Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.

Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:

• не фиксировать трубы крепежами из металла;
• не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
• соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
• пользоваться уплотнителями с хорошей огнестойкостью;
• соблюдение мер пожарной безопасности.

Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Рекомендации по изготовлению

Можно сделать теплообменник своими руками для печи, имеющий различную форму. Могут использоваться пластинчатые изделия, а еще регистр, состоящий из нескольких труб. Они изготавливаются из меди или стали. В зоне сгорания, особенно если речь идет об угле, отмечается большая температура. Вот почему к металлу, из которого состоит теплообменник, предъявляются внушительные требования.

Водяной теплообменник должен передавать тепло, именно поэтому имеет большое значение показатель теплопроводности металла. Для примера медная труба пропускает тепло в 7 раз сильнее, нежели та, что изготовлена из стали. Вот почему, имея одинаковый показатель диаметра для передачи одинакового объема тепла, потребуется 3,5 м медной трубы, тогда как стальной придётся взять 25 м. Медь экономична в работе, но стоит дорого. Самостоятельно изготавливать можно теплообменники из стали, если их диаметр не меньше 32 мм.

Если хозяин дома намеревается использовать уголь для отопления, лучше сделать теплообменник для печи из чугуна. Такой материал будет лучше противостоять воздействию огня. К тому же он наиболее крепкий.

Устройство системы

Несложный по конструкции самодельный теплообменник послужит для отопления дома

Принцип действия самодельного теплообменника состоит в том, что печь передает ему энергию от сгорания дров или угля, а нагревшаяся вода расходится по трубам во все комнаты. Такой способ отопления позволяет обитателям дома наслаждаться равномерным распределением тепла. Кроме того, все помещения прогреваются гораздо быстрее, а расходы на приобретение топлива снижаются.

Усовершенствовать печное отопление частного дома можно двумя способами:

• построить печь «с нуля» под конкретный размер теплообменника;
• установить в существующую печь самодельный теплообменник, изготовленный по размерам топки.

Схема кирпичной печи с теплообменником

Изготовив теплообменник для отопления своими руками, домовладелец может быть уверенным, что его печь с водяным контуром станет действовать не хуже настоящего твердотопливного котла. Отличие будет только в том, что у печки расположение входного отверстия теплообменника получится немного выше над полом, чем у заводских котлов. Это довольно существенная разница, которая может влиять на скорость естественной циркуляции теплоносителя.

Подключение теплообменника к системе отопления нужно сделать таким образом, чтобы труба поступления холодной воды (обратка) была расположена как можно ниже.

Так же, как в обычной системе отопления, в верхней точке трубопроводов нужно вмонтировать расширительный бачок. Он будет компенсировать изменение объема нагретой воды и выпускать из системы пузырьки воздуха. Если отопление через теплообменник с естественной циркуляцией окажется недостаточным для обогрева большого коттеджа, придется установить в систему циркуляционный насос.

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

1. Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
2. Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
3. В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
4. Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
5. Дымоход выводят через обустроенное в крыше отверстие.
6. Все места стыков качественно герметизируют.
