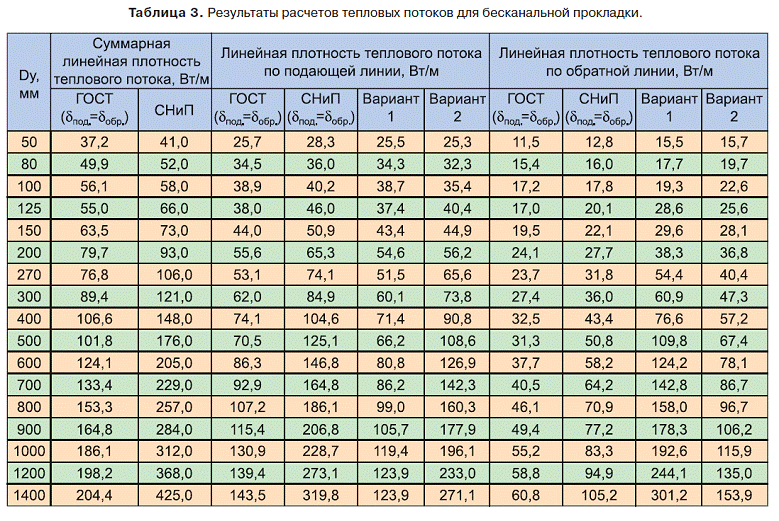

Потери тепла
Не менее часто высокий коэффициент теплопроводности стальной трубы приходится рассматривать как негативный фактор. Когда тепло нужно с минимальными потерями доставить в конечную точку к потребителю, проводимость стали следует уменьшать. Такая необходимость возникает на магистральных трубопроводах и теплотрассах, проложенных на поверхности.
Для снижения теплопотерь трубы прячут в изолирующую оболочку из минеральной ваты или пенополистирола, используют фольгированную теплоизоляцию, экранирующую инфракрасный спектр излучения. Также можно взять стальные трубы, утепленные несколькими слоями вспененного полиэтилена еще на производстве.
Для определения эффективности применяемой изоляции делают стандартный расчет стальной трубы через коэффициент теплоотдачи. Но результат умножается на КПД изолирующего материала. Разница между двумя промежуточными итогами покажет, насколько эффективно сохраняется температура теплоносителя внутри трубы. Если цифра получается неудовлетворительной, толщину изолирующей скорлупы следует увеличить или подобрать материал с меньшей теплопроводностью.
https://youtube.com/watch?v=uArGnFYCFeo
ПОСМОТРЕТЬ ВИДЕО
В быту к теплопотерям и снижению эффективности стальных труб отопления приводит использование декоративных ширм или завешивание приборов, как в случае с полотенцесушителем. Нежелательна и установка такого оборудования в нишах стен. Сами трубы в этих потерях не виноваты, поскольку они исправно нагревают окружающий воздух и предметы, а вот на что тратится это тепло – вопрос уже к хозяевам.
Виды отопительных регистров
Стальные отопительные регистры представляют собой водогазопроводные или электросварные трубы, которые с помощью сварки соединяются в приборы для обогрева помещений. Они могут быть разной конфигурации. В соответствии с формой приборов выделяют следующие разновидности:
- Змеевиковые;
- Секционные.
На рисунке показаны некоторые варианты их конструктивного исполнения.
Секционные в свою очередь подразделяются на виды в зависимости от способа соединения: ниткой или колонкой. В первом случае нагретая жидкость проходит последовательно по каждой трубе, двигаясь по прибору, как в змеевике. Во втором – теплоноситель входит в каждую последующую трубу с двух сторон параллельно, как показано на рисунке выше.
Иногда применяют аналогичные конструкции из металлического профиля прямоугольного или квадратного сечения. Они несколько дороже круглых, но могут быть удобны для самостоятельного изготовления при наличии исходного материала.
Несмотря на непривлекательный внешний вид, стальные регистры довольно популярны в помещениях технического назначения. Их часто можно встретить в гаражах, мастерских, производственных цехах, а иногда и в общественных зданиях. Некоторые домовладельцы отдают предпочтение именно регистрам из труб из-за относительной дешевизны изделия и возможности изготовления своими руками прибора нужной длины и формы.
По способности отдавать тепло такие приборы несколько уступают радиаторам аналогичной длины, но при этом имеют меньшую стоимость. Важным преимуществом гладкотрубных регистров является простота в уходе за ними. Именно удобство регулярного очищения обуславливает их частое применение в медицинских учреждениях.
Для увеличения теплоотдачи стальной трубы используют оребрение из пластин. Они существенно увеличивают площадь контакта с окружающим воздухом, к тому же улучшают конвекцию. Эффективность таких отопительных приборов примерно раза в 3 выше, чем гладкотрубных. Недостаток регистров с оребрением только в сложности удаления пыли, которая скапливается между пластинами.
Существуют и более сложные современные конструкции вертикальных регистров. Они могут быть как прямыми, так и дугообразными в плане, повторяя очертания самых сложных архитектурных форм. Возможны варианты расположения колонок в один или два ряда. Такие регистры очень удобны для больших высоких помещений и дают свободу смелым дизайнерским решениям.
Технические характеристики
- Величина рабочего давления – 10 атмосфер.
- Теплоотдача – от 500 до 600 Вт/метр.
- Возможность использование теплоносителя в виде воды или пара.
- Соединение посредством сварки или при помощи резьбы.
Разновидности регистров отопления
Существует 3 вида рассматриваемых регистров:
- Секционные в виде буквы «П».
- Змеевиковые, форма которых S-образная.
- Смешанные.
На изготовление идут трубы из стали или нержавейки, диаметр которых составляет от 25 до 200 мм. Помещения на производстве, имеющие административное или хозяйственное назначение, отапливаются за счет применения труб диаметром от 25 до 100 мм. Что касается регистров большего диаметра, достигающего 200 мм, то они устанавливаются в цехах на производстве и на спортивных объектах, отличающихся масштабностью, например, это могут быть бассейны.
Применительно к частным домовладениям их установка существенно снижает эффективность отопления.
При сборке регистров может быть использовано практически любое количество секций, что обусловливается лишь площадью помещения и требуемой величиной теплоотдачи.
При соединении секционных регистров используют перемычки, имеющие меньший диаметр по сравнению с трубами, которые являются частью рассматриваемого вида приборов. Для расчета оптимального расстояния между трубами отопления используют формулу D+50 мм, где под D следует понимать диаметр трубы. Соблюдение рассчитываемого таким образом расстояния позволяет минимизировать инфракрасное облучение труб по отношению друг к другу, что обеспечивает увеличение теплоотдачи.
Соединение змеевиковых возможно за счет отводов, диаметр которых идентичен диаметру труб. Они устанавливаются с торцов подсоединяемого прибора. Из-за этого способа подсоединения возрастает стоимость подключения регистров, но не значительно. В данном случае рост затрат компенсируется увеличением эффективности работы, что обеспечивает большая площадь рабочей поверхности. Также змеевиковый регистр отличается таким положительным моментом, как меньшее гидравлическое сопротивление по сравнению с тем, которое присутствует у секционного варианта подобного прибора отопления. Это позволяет использовать циркуляционные насосы, отличающиеся меньшей мощностью и более низкой ценой.
Устанавливаемые на трубах торцевые заглушки отличаются вариативностью формы: плоские, круглые и эллиптические. Заглушки, имеющие эллиптическую форму, применяют в системах, где теплоноситель подается под высоким давлением. Также их используют для придания определенной привлекательности приборам отопления. Если существует потребность, то возможно оснащение верхнего сегмента регистра фитингом, предназначенным для установки клапана дегазации.
Применение теплоизоляционных материалов
Наверное, первое, что приходит в голову при необходимости сохранить максимум тепла внутри трубы – это обмотать ее теплоизоляционным материалом. В конце прошлого века для этих целей применяли утеплитель из стекловолокна с дополнительной обмоткой негорючей тканью (данный способ рекомендован нормативной базой). Еще чуть раньше активно использовались растворы гипса или цемента, то есть теплоизоляция получалась твердой. В действительности же нерадивые сантехники нередко просто обматывали трубы старой ветошью, в надежде, что никто не проконтролирует.
Обилие современных материалов, например накладки на трубы из пенопласта, разрезные полиэтиленовые оболочки, минеральная вата и прочие, позволяет выполнить теплоизоляцию отопительных труб намного более качественно. И в новостройках такие материалы с успехом применяются. Тем не менее, отсталость ЖЕКов зачастую приводит к тому, что трубы по старинке обматывают тряпьем.
Уменьшение теплоотдачи.
В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.
Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.
Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.
Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.
Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.
Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

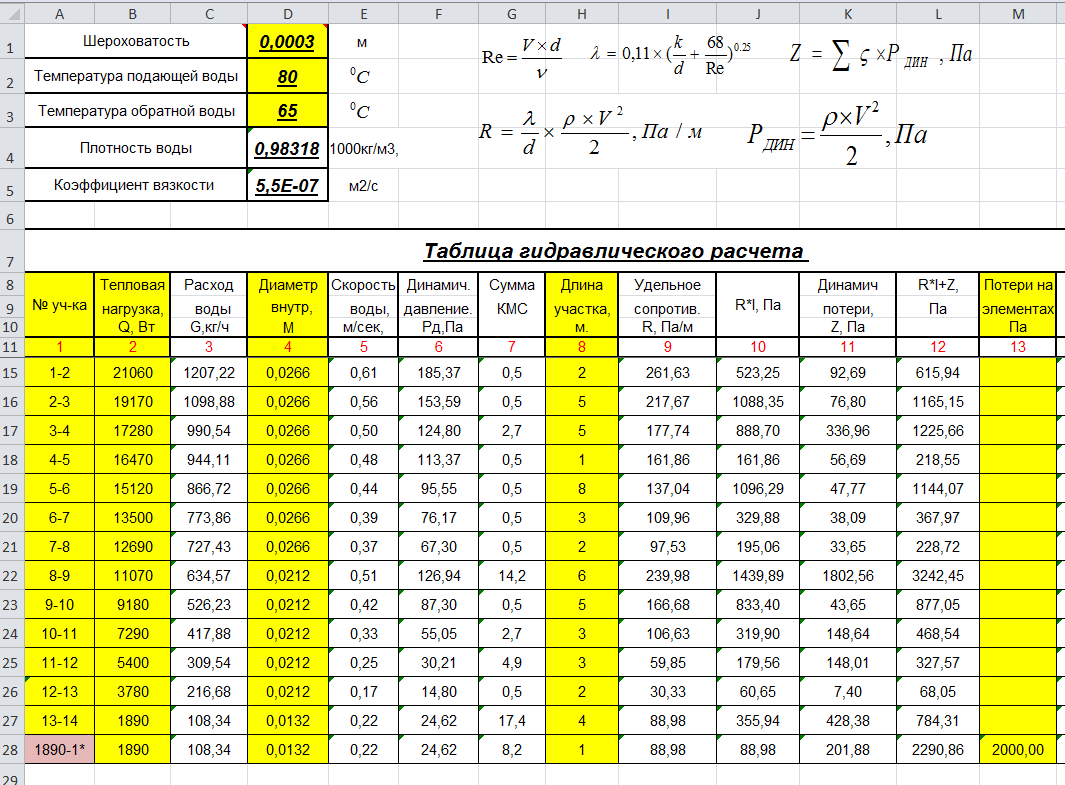

Методы расчета теплоотдачи труб отопления
Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

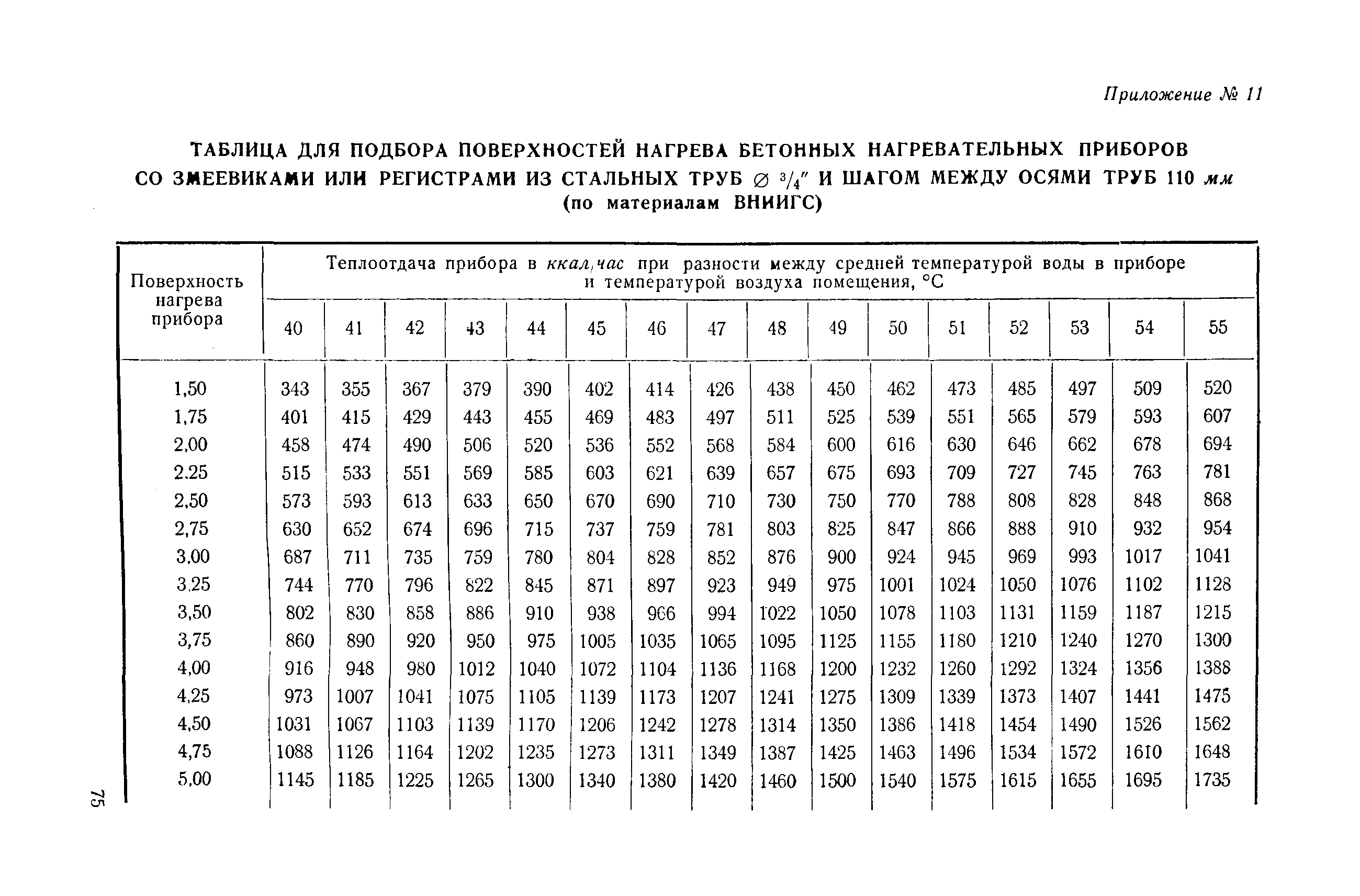

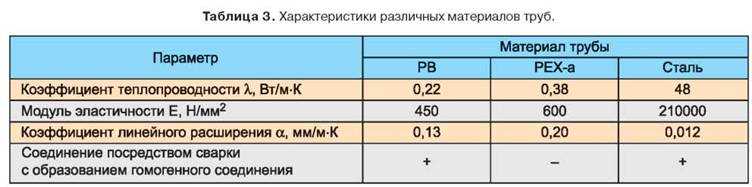

Таблицы.
Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.
Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».
В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

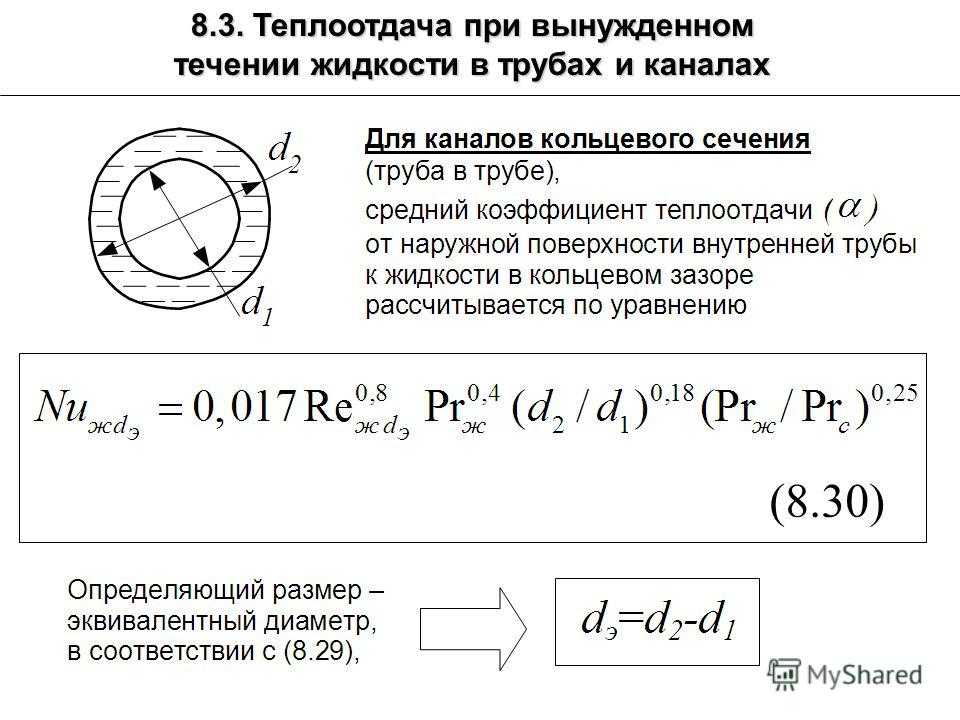

Формулы.
Теплоотдача стальной трубы считается по формуле
Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.
Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.
Где — температура на внутренней поверхности трубопровода, °С; t
c -температура на наружной поверхности трубопровода, °С;Q — тепловой поток, Вт;l — длина трубы, м;t — температура теплоносителя, °С;t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К;d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К;d в— внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;
Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.
Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.
Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.
Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.
Удачи вам, строители своего теплого настоящего и будущего.
Возможные ошибки в установке
Во избежание каких-либо трудностей технического характера после установки, необходимо предусмотреть распространенные ошибки, которые часто допускаются в работе. Так, если установить батареи менее чем в 7 сантиметрах от поверхности пола, то в будущем мы столкнемся со сложностью не только проведения уборки под ними, но также с теплообменом в помещении. И напротив, если установить батареи выше, чем в 15 сантиметрах, то, скорее всего, будут иметь место значительные температурные перепады.
Помимо этого, отдача тепла может ухудшиться, если установить радиатор впритык к стене. Также не забываем, что не стоит закрывать самодельные радиаторы отопления из труб декоративными решетками – это приведет к снижению их мощности.
Замена батарей
Если радиаторы требуется заменить, то к работе желательно приступать в теплое время года. Дело в том, что отопление в этот период отключено, поэтому демонтаж/установку можно будет провести без каких-либо трудностей. Зачастую замена требуется в случае износа оборудования или, как вариант, если необходимо уменьшить кол-во секций. К слову, к замене подготавливаем не только батареи, но и поверхности стен, находящиеся за ними.
Обратите внимание! Шпаклюем, выравниваем и красим стены еще перед монтажом, так как после него, как уже отмечалось выше, сделать это не удастся. Видео – Замена радиаторов. Видео – Замена радиаторов
Видео – Замена радиаторов
Сравнение видов батарей отопления — ищем лучший
Ранее мы делали обзор и сравнивали различные виды радиаторов отопления, тем самым выявляя их положительные и отрицательные стороны, в дополнение к этой статье советуем вам ознакомится с данной информацией
Зачем это нужно?
Безупречная эстетика, смертоносная эффективность
В общем и целом посчитать коэффициент теплоотдачи трубы нужно в двух категориях случаев:
- При расчете нагревательных приборов;
- Чтобы оценить количество потерь тепла на трубопроводах, транспортирующих теплоноситель.
Отопительные приборы
Что за нагреватели используют в качестве отдающих тепло элементов трубы?
Из широко распространенных стоит упомянуть:
- Теплый пол;
- Полотенцесушители и разнообразные змеевики;
- Регистры.
Теплый пол
В качестве нагревательного элемента для водяного теплого пола (есть еще и теплый пол с электрическим подогревом) практически всегда выступают именно трубы; однако использование стальных труб для отопления последнее время стало редкостью.
Причины очевидны: стальная труба подвержена коррозии и уменьшению просвета со временем; монтаж трубы без резьбовых соединений требует наличия сварки; монтаж стальной трубы на трубных резьбах — это всегда потенциальные утечки. А что такое течи в полу, под стяжкой? Мокрый потолок на нижнем этаже или в подвале и постепенное разрушение перекрытия.
Именно поэтому в качестве нагревательного элемента для теплого пола совсем недавно предпочитали использовать змеевики из металлопластиковой трубы ( с обязательным монтажом фитингов вне стяжки), сейчас же в стяжку все чаще укладывается армированный полипропилен.
Он имеет низкий коэффициент теплового расширения и при правильном монтаже не требует ремонта и обслуживания много десятилетий. Применяются и другие пластики.
Теперь это делают так
Полотенцесушители
Стальные полотенцесушители весьма распространены в домах советской постройки. Еще совсем недавно они были частью типового проекта любого строящегося дома, причем вплоть до 80-х годов всегда монтировались на резьбовых соединениях.
Циркуляционные врезки в элеваторных узлах, обеспечивающие постоянно горячие стояки отопления, тоже появились относительно недавно.
Раз так — режимом работы полотенцесушителя были повторяющиеся охлаждения и нагревы. Расширения — сжатия. Как на это реагировали резьбовые соединения? Правильно. Начинали течь.
Позже, когда полотенцесушители стали частью стояков отопления и загрели круглосуточно, проблема течей отошла на второй план. Сам же размер сушилки (и, соответственно, эффективная площадь теплоотдачи) резко уменьшился. Причина — изменение среднесуточной температуры.
Если раньше змеевик в ванной нагревался лишь тогда, когда владельцы ванной пользовались горячей водой, то теперь грел постоянно.
Экстремалы и теперь устанавливают стальные сушилки в ванных
Регистры
Во многих производственных помещениях, в складах и даже некоторых давно не ремонтировавшихся магазинах внимание привлекает несколько рядов толстых труб под окном, от которых идет ощутимый жар. Перед нами один из дешевейших отопительных приборов эпохи развитого социализма — регистр
Он представляет собой несколько толстых труб с заваренными торцами и перемычками из тонких трубок. В простейшем варианте это вообще может быть одна толстая труба, идущая по периметру помещения.

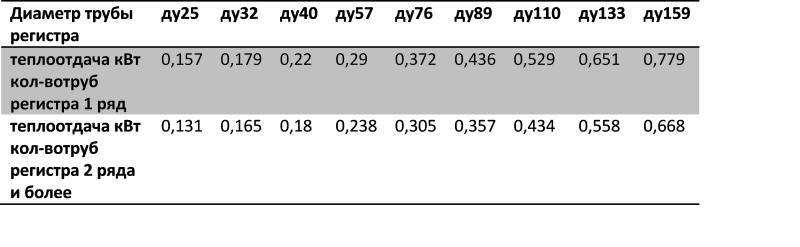

Забавно сравнить теплоотдачу стального регистра с занимающей сопоставимый объем в комнате алюминиевой батареей современного образца. Разницы в теплоотдаче в разы.
Как за счет большей теплопроводности алюминия, так и за счет огромной поверхности теплообмена с воздухом у современного решения. Об эстетике в случае регистра говорить, сами понимаете, не приходится вообще.
Однако регистр был решением дешевым и доступным. К тому же крайне редко требовал ремонта или обслуживания: забитая даже наполовину труба продолжала греть, ну а проваренный электросваркой шов течь начинал примерно после пятисотого удара кувалдой.
В самом деле, чему тут ломаться?

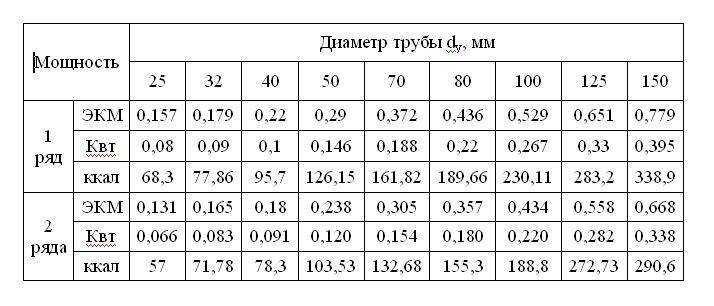

Теплоотдача 1 м стальной трубы – проводим расчет
Их отличает высокое качество, отличная теплоотдача, прочность и долговечность, но при этом максимальная из возможных вариантов цена и некоторая сложность в монтаже: гибку труб необходимо производить по шаблону, а для стыков использовать сварку. Кроме того, если греющий контуртеплого пола подключен к системе отопления с алюминиевыми или стальными радиаторами, возможно возникновение гальванической пары, что приведет к электрохимической коррозии радиаторов.
Медные трубы для теплого пола применяют обычно там, где требуется максимально быстрый прогрев помещения при минимальных тепловых потерях.
Это актуально для домов, в которых ввиду невозможности установки газового котла теплоноситель получают более дорогостоящим способом: с помощью дизельного или электрического котла. Затраты на медные трубы в 5-7 раз выше, чем на металлопластиковые или полиэтиленовые.
При этом температуру теплоносителя для медных труб можно поддерживать на 5-10 градусов меньше, что в конечном итоге приведет к их окупаемости в течение двух-трех лет.
Для теплого пола применяют медные трубы диаметром 20 мм, стараясь сделать минимальное количество стыков.
Из-за высокой теплоотдачи температура в начальной части контура может быть значительно выше, чем в конце, из-за чего пол прогревается неравномерно в разных зонах.
Поэтому предпочтительнее укладывать медные трубы «улиткой» или «двойной змейкой», чтобы рядом проходили как прямая, так и обратная части контура.
Производим расчёт
Формула, по которой считается теплоотдача следующая:
Q = K*F*dT, где
- К – коэффициент теплопроводности стали;
- Q – коэффициент теплоотдачи, Вт;
- F – площадь участка трубы, для которого производится расчёт, м2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.
Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.
dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.
dT = (0,5*(T1 + T2)) — Tк
Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.
Достоинства и недостатки
К достоинствам можно отнести простую конструкцию и несложный расчет, доступность материалов. Все это вместе позволяет делать регистры для отопления своими руками.
Следующий положительный момент — большая часть тепла передается при помощи лучистой энергии, а она воспринимается человеком, как более приятная.
Отопительные регистры обычно стоят в подсобных, производственных, вспомогательных помещениях
Следующий плюс — гладкая поверхность, что обеспечивает легкую уборку.
Отличное качество — совместимость с любыми системами — и с естественной и с принудительной циркуляцией.
Минусы тоже имеются: небольшая теплоотдача, подверженность коррозии, не самый привлекательный внешний вид, необходимость регулярной окраски (как выбрать краску читайте тут).
Виды регистров
Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.
Типы регистров из гладких труб
В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).
Это змеевидный регистр отопления
Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.
Регистры из квадратных труб
Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.
Регистр с пластинами будет иметь теплоотдачу намного выше
Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.
Заключительные выводы
Не существует однозначного ответа на вопрос, что лучше ставить на отопление – полипропилен или металлопластик. Многое зависит от обстоятельств и возможностей домовладельца. Выводы напрашиваются следующие:
- Выбрав пропилен, вы значительно экономите средства, но обязаны всеми способами добиться качественного монтажа. При большом количестве соединений незримые дефекты все равно могут иметь место.
- За металлопластик придется выложить приличные деньги – это главный минус. Если он преодолим, то в остальном проблем у вас не предвидится.
Напоследок важное замечание: помните, что «криворукие» мастера в состоянии испортить любой материал, даже самый дорогой и качественный
Уделяйте особое внимание исполнителям, которых выбираете для устройства отопления в вашем доме. Иначе впоследствии получите протечки, описанные на видео:
