Теплый пол или радиаторы. Подвиды систем
Обе рассматриваемые нами системы подразделяются на несколько подвидов. Разберем основные.
Радиаторы делятся на:
- Самотечные варианты;
- Варианты с принудительной циркуляцией.
Самотечные в свою очередь бывают:
- Однотрубные;
- Двухтрубные.
Принудительные варианты радиаторного отопления бывают:
- Однотрубными;
- Двухтрубными;
- Двухтрубными попутными;
- Лучевая разводка.
И поверьте, это далеко не все. Но для понимания картинки нам этих вариантов хватит.
Теплый пол в свою очередь бывает:
- Электрическим;
- Водяным.
Оба этих вида имеют подвиды, которые выполняют либо роль основного отопления, либо второстепенного.
Как мы видим, по сравнению с теплыми полами, радиаторы выглядят более развитыми. У них много вариантов реализации. Выбирай на любой вкус, цвет и все равно будет тепло. Но говорит ли это о том, что радиаторы лучше теплых полов?
Чем отопление радиатора отличается от теплого пола?
Перед тем как изучить цены на радиаторы и материалы для теплого пола, приведем немного теории для ознакомления с этими видами обогрева. Чем отопление радиатора отличается от теплого пола? Прежде всего, это способ теплопередачи. Радиаторные нагреватели испускают тепло главным образом конвекцией, то есть движением нагретого воздуха
Теплый пол передает теплоизлучением, что в случае с радиаторами явно менее важно. Вертикальное распределение температуры в обогреваемых интерьерах «через пол» – с точки зрения физиологии человека – близко к идеальному. Мы воспринимаем температуру как комфортную, когда ноги находятся в температуре 23-24°С, а выше холоднее
Мы воспринимаем температуру как комфортную, когда ноги находятся в температуре 23-24°С, а выше холоднее.
Радиаторами обычно отапливают спальни, пол в туалетах, кухнях, прихожих, гостиных. Они имеют низкую инерцию, что позволяет быстро обогревать помещение и быстро уменьшать отопление, когда оно перестает быть необходимым. В случае пола нагревательный элемент представляет собой трубы с жидкостью либо нагревательный кабель в бетонной стяжке, и для изменения температуры на 1°С требуется 1-2 часа. Тот факт, что пол нагревается и охлаждается так медленно, затрудняет контроль нагрева, но помогает поддерживать стабильную температуру внутри. Как видите, пол имеет не только достоинства, но и недостатки.
Сторонники такого отопления подчеркивают, что отсутствие обогревателей способствует свободному обустройству помещений. Это не совсем верно – вам не нужно беспокоиться о радиаторах, но когда пол должен их заменить, то он должен либо вообще быть не заставлен мебелью либо же быть покрыт мебелью с высокими ножками для свободного выхода тепла. Существуют также значительные ограничения при планировании устройства пола – материалы, которые мы выбираем, должны иметь хорошую теплопроводность. Лучшими являются керамическая и каменная плитка, специальные деревянные панели и напольные покрытия для отопления, но вы можете забыть о традиционном паркете или толстых коврах.
Существует также барьер для тепловой эффективности напольного отопления. Когда поверхность нагрева мала, производительность системы может быть слишком низкой. Подпольное отопление больше нельзя «регулировать». Предполагается, что температура пола не должна превышать 29°C в зоне постоянного проживания людей (35°C допускается в краевых зонах пола) и 33°C в ванных комнатах. Поэтому на практике в большинстве новых домов используется смешанная система: в некоторых комнатах проложены контуры теплых полов, в других – отопительные приборы.
Теплые полы, устанавливаемые в новых домах, могут быть водяными или электрическими, последние легче и дешевле устанавливать в отремонтированных. Следует помнить, что пол как самостоятельная система отопления будет работать только в зданиях с низкой потребностью в тепле, отвечающих современным требованиям по теплозащите.
Есть ли реальная экономия при использовании теплого пола
Но откуда может возникнуть такая экономия, если теоретически для обогрева какого-либо помещения должно затрачиваться одинаковое количество тепла, независимо от системы отопления?
При использовании теплого пола экономия тепла становится возможной благодаря специфике его распределения. При использовании радиаторного отопления тепло постоянно находится в движении – поднимается вверх от радиатора, потом охлаждается у потолка и опускается вниз к полу, а при использовании теплого пола циркуляции практически нет, а самая высокая температура располагается у самого пола. В системе теплых полов температура теплоносителя чаще всего не превышает 55 градусов, а в радиаторной системе отопления температура часто достигает 90 градусов.
Но не нужно делать поспешные выводы. Разница температур теплоносителей двух рассматриваемых систем сама по себе не является показателем экономии. Для того, чтобы поддерживать одинаковую температуру в помещении, котлом в обоих случаях затрачивается примерно равное количество энергии, в соответствии с элементарными законами физики. В таком случае становится непонятно, откуда может появиться экономия?
Это интересно: Как утеплить деревянный дом снаружи
Что лучше для человека теплый пол или радиаторы
Но дальше речь пойдет о самом главном – о тепловом комфорте. Лучше всего человек чувствует себя в помещении тогда, когда его ногам тепло, средняя часть тела чувствует умеренное тепло, а голова находится в относительной прохладе. Как раз по такой схеме распределяют тепло теплые полы, а вот при радиаторной системе отопления будет все наоборот, то есть внизу будет холодно, а вверху тепло.
По результатам исследований, если понизить среднюю температуру в помещении, обогреваемом теплыми полами, где-то на 1-2 градуса, то у человека останется примерно такое же ощущение тепла, как и в том помещении, которое обогревается радиаторами и в котором средняя температура не изменялась.
Если говорить откровенно, то данное утверждение абсолютно справедливо и не является уловкой маркетологов, поэтому очевидна выгода от теплых полов. Не нужно никаких расчетов, чтобы понять, что человеку гораздо важнее, чтобы не в верхней, а в нижней половине помещения было теплее. И тут может возникнуть вопрос, какой будет выгода в денежном исчислении?
Монтаж и установка – готовьтесь к неизбежному
Вы наверняка согласитесь, что любые ремонтные или строительные работы – это неудобства и головная боль. Как сказал русский писатель-сатирик:
Укладка теплого водяного или электрического пола производится в стяжку. Поэтому его желательно обустраивать до начала отделочных работ.
Если ремонт уже сделан и отделочные работы проведены, придется демонтировать старый пол – паркет, ламинат, плитку. После этого необходимо сделать так называемый «пирог» – проложить три слоя теплоизоляции. Затем нужно уложить кабель или трубы и залить стяжку.
С инфракрасным пленочным полом все несколько проще. Его можно стелить под финишное покрытие – паркет, доску пола, ковролин, линолеум, ламинат. Но старый пол необходимо все же снимать.

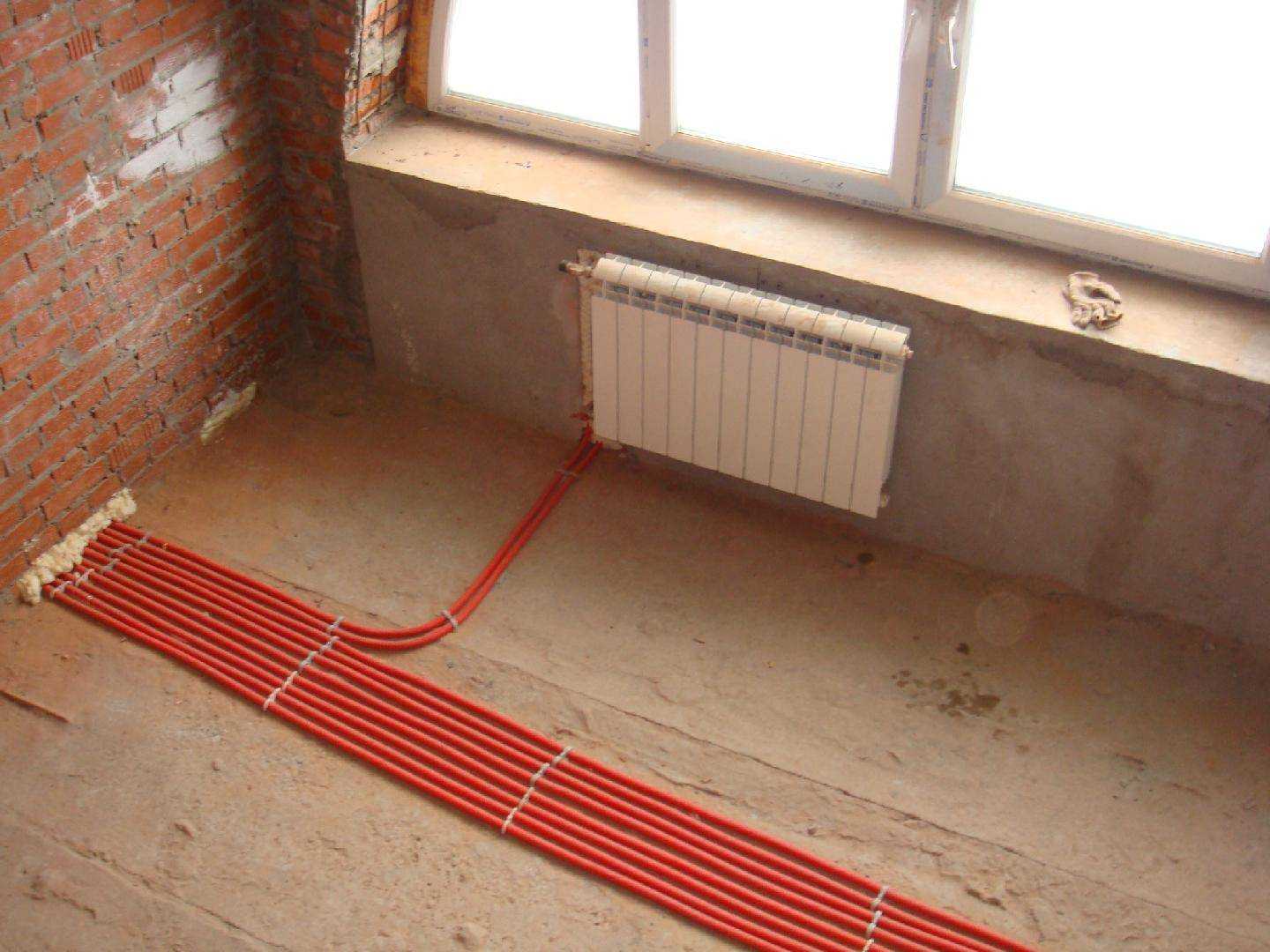

Установить и подключить радиаторы гораздо проще, чем теплые полы. Обычно для обустройства радиаторной системы отопления в одной комнате не потребуется больше дня. Для этого потребуется:
- Проложить трубы отопления;
- Повесить радиаторы;
- Соединить всю систему фитингами.
Как видим, с точки зрения удобства монтажа радиаторы значительно выигрывают у теплых полов.
Изменение температуры и инерционность
Допустим в вашем регионе наблюдаются резкие перепады температуры и вам нужно оптимальным образом настроить свою систему, чтобы она на это адекватно реагировала.
Сделать это можно как с теплым полом, так и с радиаторами. Термостат вам в помощь.
Однако вопрос заключается в другом. Насколько быстро система будет реагировать на эти изменения?
Так вот, радиаторы меняют температуру в помещениях от 20 минут до 1,5 часов (зависит от их типа и размера).
С теплыми полами вы начинаете что-то ощущать спустя несколько часов! Разгоняются они очень-очень-очень долго.
Это же касается не только повышения, но и понижения температуры.
Весной стало припекать и захотелось приубавить градусы. Однако прохладно в доме станет не скоро, придется несколько часиков “попариться”. Поэтому:
В то же самое время большая инерционность теплых полов обычно рекламируется как преимущество. Это позволяет дольше сохранять тепло при отключенном котле.
Отрубили свет, а дом почти сутки остывает. Удобно.
Не нужно сразу же бежать заводить генератор и переживать по поводу промерзания дома.
Поэтому все зависит от того, с какой стороны подходить к вопросу.
Можно ли отказаться от радиаторов и отапливать дом только теплым полом?
С юридической стороны
Ответ: Нет, нельзя. Если вы обратитесь в крупную строительную компанию с такой идеей – они Вам откажут. На это есть 3 причины:
1) Систему отопления рассчитывают на самую низкую температуру. Для Москвы это –25оС в течение 5 дней. Если 5 дней держится в среднем –25оС никакие теплые полы не справятся. Подробнее: СП60.13330.2016 п. 5.13.
Минимальные значения температуры зимой в Москве
2) Температура поверхности пола должна быть не более 26оС, а для детских учреждений 23оС. Это слишком низкая температура, чтобы ей отапливать помещение. Радиаторы греют до 80оС. К чему приводит перегрев поверхности, я расскажу далее. Подробнее: СП60.13330.2016 п. 6.4.8
3) От окна всегда идут холодные конвекционные потоки. Радиаторы перекрывают 50% ширины окна, что позволяет сбить холодный поток воздуха от окна. Подробнее: СП60.13330.2016 п. 6.4.4.
С практической стороны
Ответ: Да, можно, но удобно ли? К сожалению ни Заказчики, ни строители не видят всех последствий. Заказчик полагается на опыт строителя. Строитель опирается на опыт прошлых объектов. Поэтому столько домыслов и фантазий на тему теплых полов.
Поделюсь этими последствиями с Вами.
Схемы подключения отопительных радиаторов
Таких схем всего 3, у каждой из них имеются свои особенности, плюсы и минусы.
Диагональное подключение от 12 секций радиатора
Вариант №1. Однотрубное
Здесь радиаторы подключены последовательно, благодаря чему монтаж заметно упрощается и требует куда меньше расходных материалов. Труба, проведенная под батареями, идет от котла через все комнаты и возвращается к нему же. Соединение радиаторов выполнено посредством нижних патрубков. Жидкость заполняет секции батарей, отдавая им тепло, опускается и идет через другой патрубок в ту самую трубу.
Видео – Преимущества однотрубных отопительных систем
Что касается минусов схемы, то к таковым можно отнести, прежде всего, довольно низкую теплоотдачу, ведь теплоноситель в данном случае поступает в каждую батарею, будучи уже остывшим. Как результат – чем дальше помещение от котла, тем холоднее оно будет.
Вариант №2. Двухтрубное
Здесь присутствует сразу 2 контура труб – посредством одного теплоноситель подается к радиаторам, а посредством другого отводится, благодаря чему тепловая энергия распределяется по всему дому равномерно.
О способах подключения труб к радиаторам
То, насколько эффективным будет подобное отопление, во многом зависит от способа подключения батарей к трубопроводу. Этих способов есть несколько, рассмотрим особенности каждого из них.
Таблица. Как подключаются батареи к трубам отопления.
| Способ подключения | Краткое описание |
| Боковое | Подача и «обратка» подключены с одной стороны отопительного прибора (сверху и снизу соответственно; можно поменять их местами, но эффективность обогрева в таком случае уменьшится приблизительно на 7 процентов). |
| Нижнее | Может применяться как в одно-, так и в двухтрубных системах. Эксперты считают, что это самый неэффективный метод. |
| Диагональное | Подача подключена сверху с одной стороны, а «обратка» снизу с другой. Самый лучший метод, если рассматривать его с точки зрения эффективности теплоотдачи. |
Как можно подключить радиатор к трубам
Еще несколько слов о радиаторном отоплении
Ввиду того, что нагретый воздух в силу законов физики поднимается вверх, у потолка и рядом с батареями температура воздуха может быть достаточно высокой. Иными словами, будет происходить нагрев участков, которые не очень-то и нужно нагревать. А вот температура пола в таком случае будет всего 16-17 градусов, то есть не самой комфортной для ног. Делаем вывод: при радиаторном отоплении тепло распределяется нерационально.
Принцип работы радиаторного отопления
Еще воздух, который проходит через батареи, прогревается и распределяется по комнате. Проще говоря, он циркулирует, а вместе с ним поднимается и пыль.
Здоровье
Однако не путайте комфорт с влиянием на здоровье.
В силу индивидуальных особенностей нашего организма, не всем теплый пол может оказаться одинаково полезен.
Вот основные моменты, которые вы должны знать и учитывать.
Из-за несколько иной конвекции воздушных потоков, количество пыли, которое будет постоянно находиться в воздухе, в комнатах с теплыми полами будет немного больше.
А если в доме присутствуют кошки или собаки, с которых постоянно сыплется шерсть, то проблема для аллергиков и астматиков усугубляется.
Чтобы ее хоть как-то решить, придется почаще делать влажную уборку или автоматизировать данный процесс.
Также теплые полы не рекомендуют людям, предрасположенным к варикозному расширению вен.
Что выбрать для отопления дома?
Теперь, когда выяснили все достоинства и недостатки того или иного способа обогрева помещения, можно подвести некоторые промежуточные итоги.
https://youtube.com/watch?v=ZziW2J5UdSQ
- Стоимость. Тут однозначно – радиаторы дешевле теплых полов любого типа.
- Эффективность в период эксплуатации. Батареи устанавливаются вдоль стен и под окнами, в результате чего значительно увеличиваются теплопотери через эти конструкции. Эффективность обогреваемых полов выше радиаторной системы отопления, на 10-30%.
- Равномерность распределения тепла в пространстве. Тут «пальма первенства» отдана системе «теплый пол».
- Напольное покрытие. Для теплых полов, в отличие от радиаторной системы отопления, подходит далеко не любой покрытие. Мебель и ненатуральные типы покрытия из-за низкой теплопроводности создают ощутимую помеху для обогрева помещения. В этой «номинации» побеждают радиаторы.
- Ремонтопригодность. Выше мы уже определились, что радиаторное отопление лучше ремонтировать благодаря его доступности.
- Интерьер жилища. Дизайн жилого помещения выглядит однозначно лучше без батарей. Но при действующей системе «теплый пол» придется привыкать жить без ковров и с минимальным количеством корпусной мебели. Такая аскетичность обусловлена площадью теплоодачи. Чем площадь меньше – тем в жилище холоднее.
- Наличие пыли. Пыль нагревается и теряет влагу, поэтому становиться легче. В доме с теплыми полами, нагрев происходит по всей площади напольного покрытия: теплый воздух поднимается вместе с пылью. При радиаторном отоплении, воздух поднимается, в основном над источником тепла. На основании вышесказанного можно сделать вывод, что при системе теплый пол пыли в воздухе становиться больше, хотя многое зависит от эффективности вентиляционной системы.
- Наличие сквозняков. Поток теплого воздуха предотвращает сквозняки, поэтому теплый пол является победителем в этой категории.
Вывод: у каждой системы отопления есть свои достоинства и недостатки. Выбор в конечном счете остается за потребителем. Задачей этой публикации не ставилось навязать читателю определенную точку зрения и за него определить, что лучше. Многие выбирают обе системы отопления и в этом есть масса положительных моментов.

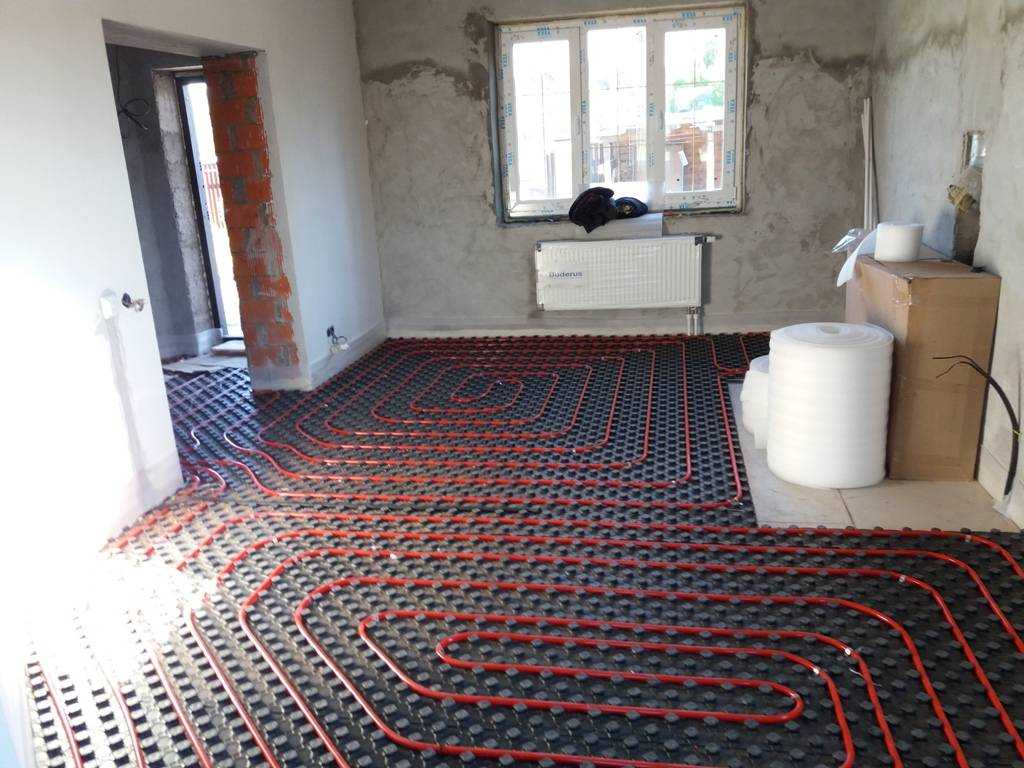

Монтируем водяной пол
В частном доме поставить гидравлический теплый пол вам никто не запретит. Но смонтировать его нужно качественно, ведь от этого зависят и комфорт, и безопасность, и долговечность самой системы, и экономия.
Подготовка помещения
Любое важное дело надо начинать с подготовки, в данном случае – помещения:
- Отметьте уровень верхнего слоя вашего пола.
- Высверлите отверстия под трубы.
- Сделайте технологические ниши.
- Подготовьте черновой пол – его надо выровнять, чтобы перекос не превышал 5°.
Теплоизоляция
После того, как помещение готово, необходимо уложить теплоизоляцию.
Для этого подходят пенопласт, полиуретан и другие подобные материалы. Лучше же всего пароизолирующая – например, из полистирола.
Пароизолятор нужно закрепить и склеить, для чего используется демпферная лента из вспененного полиэтилена. Она крепится по периметру и на стыки немного выше стяжки. Затем укладывается теплоизолятор – монтажная плита.

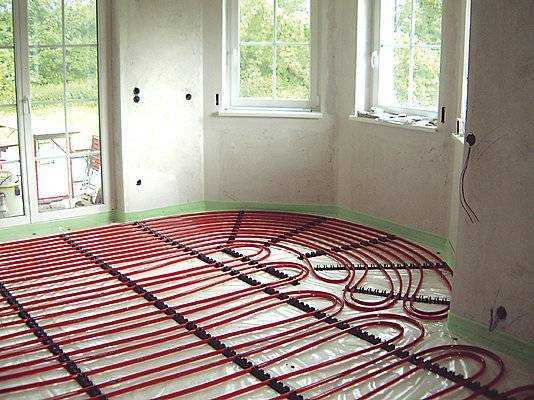

Укладка труб
Для теплого пола используются самые разные трубы:
- медные;
- стальные;
- полихлорвиниловые;
- из металлопластика;
- полиэтиленовые высокой прочности.
При укладке труб нужно соблюдать некоторые правила:
- От внешней стены необходимо отступить 15 см.
- Нельзя укладывать трубы на стыки панелей перекрытий.
- На середине помещения возможна укладка с большим шагом.
Что касается типов укладки, то их несколько:
- змейка;
- двойная змейка;
- улитка.
Помимо подготовки и укладки, установка включает в себя следующие этапы:
- подключение к распределительному коллектору;
- опрессовка;
- заливка бетоном;
- установка деформационного шва.
Первый вариант – для медных или полиэтиленовых труб, второй – для стали и металлопластика. Опрессовка проводится до заливки бетоном, поскольку на этом этапе проверяется качество всей системы.
Без заливки
Не так давно появился, так называемый, беззаливочный гидравлический пол. Он пока еще не очень популярен, да и КПД у него ниже, но зато его можно использовать в многоквартирных домах. Монтировать его значительно проще и быстрее:
- Теплоизоляция укладывается на перекрытие.
- Сверху укладывается слой ДСП или плит из полистирола.
- Укладывается основной слой и пластинами-теплораспределителями.
- Пластины накрываются виброизолирующим слоем.
- Все это закрывается внешним слоем, обычно ламинатом.
Какая система экономичнее?
В вопросе экономичности теплого пола или радиаторов заслуженную победу отдадим теплым полам. (прим. Говорим про основательные системы). На практике они на 30%-50% экономичнее. И вот почему:
- Теплый пол работает по принципу излучения и отдает тепло снизу вверх. Эффективная рабочая высота прогрева теплого пола составляет 200-220 см. Проще говоря отапливаем мы то пространство, которое нам как раз и нужно. За счет этого теплых пол более эффективен, чем радиаторы
- Теплый пол – низкотемпературная система. И температура теплоносителя составляет всего 45 градусов. Радиаторы в свою очередь нужно прогревать до 70 градусов. Тут мы однозначно выигрываем в процессе первоначального нагрева теплоносителя.
- Инерция у теплых полов больше, чем у радиаторов.
В отличии от полов, батареи отопления прогревают сначала потолок, затем горячие потоки воздуха опускаются на пол. Получается, что самые эффективный прогрев у нас на потолке. А это не совсем экономично.
Если делают систему самотеком, с естественной циркуляцией и ставят чугунные радиаторы, то объем теплоносителя может доходить до одной тонны. Такая роскошь не позволительна сейчас. Тем более когда цены на энергоносители постоянно растут.
Что лучше: теплый пол или радиаторы?
Для отопления осенью и весной – теплый пол. Зимой – радиаторы. Теплый пол – низкотемпературная система и медленно реагирует на изменения погоды.
Весной и осенью разница температуры внутри и снаружи дома не такая значительная, как зимой. Поэтому теплый пол в этот период, несмотря на свою заторможенность, намного лучше радиаторов.
Но зимой картина обратная. В доме +23оС, на улице -15оС. Разница температур огромная. Холодный поток от окон и витражей проникает в помещение намного интенсивнее, чем осенью или весной. Нужно сбивать эти потоки. Лучше радиаторов или встроенных в пол конвекторов ничего не может быть.

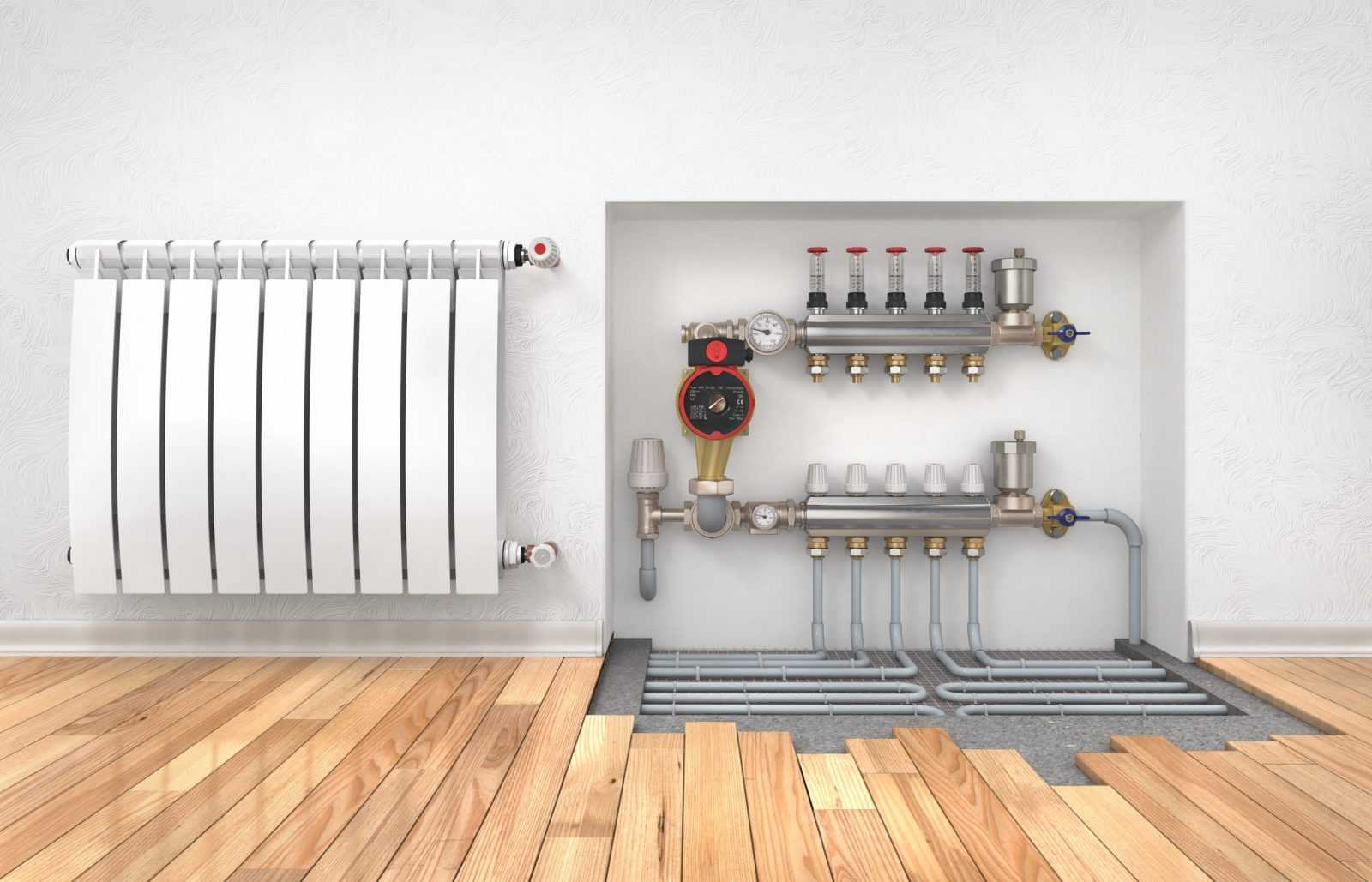

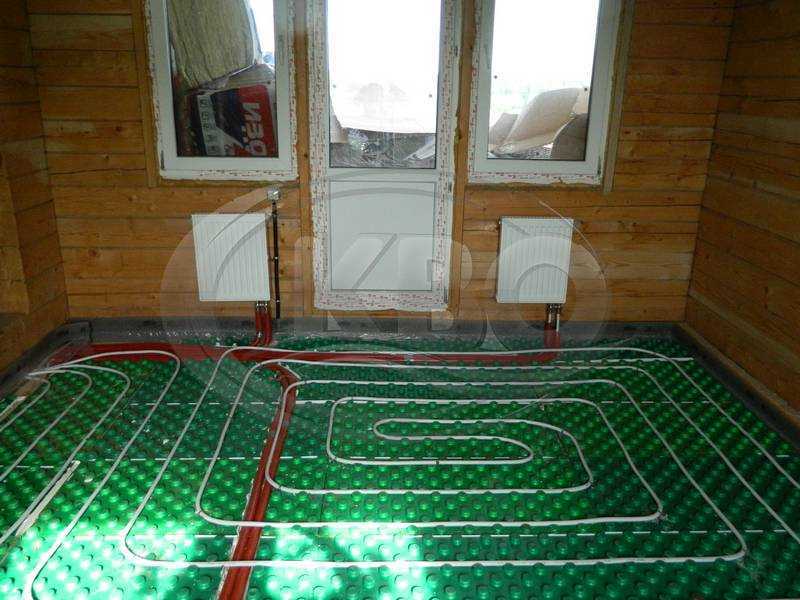

Комбинированная система
Комбинировать два вида отопления можно следующим образом:
- тёплый пол дополнительно к радиаторам;
- тёплый пол в качестве основного источника отопления, а радиаторы как вспомогательный.
Нагревание воздуха радиатором и системой теплого пола
Часто для обеспечения комфорта в двухэтажных частных домах, тёплый пол на первом этаже применяют в качестве основного источника обогрева, а верхний этаж или мансарду отапливают радиаторами. Такая комбинация позволяет в полной мере воспользоваться преимуществом двух систем. В спальнях можно регулировать температуру в ночное и дневное время. А тёплый пол под керамической плиткой на первом этаже хорошо прогревает помещение.
Если теплопотери помещения большие, то устраивают комбинированную систему.
Комфорт

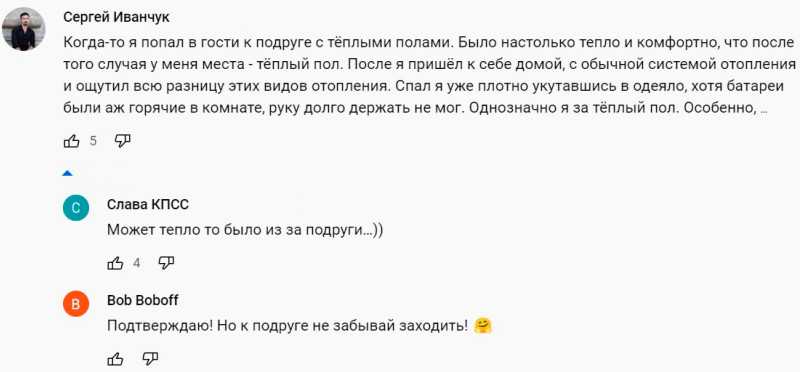

Гораздо комфортнее ходить босыми ногами по теплому полу, нежели передвигаться по холодному в носках или тапках.
90% людей однозначное решение, что они будут делать у себя теплые полы, принимают как правило, после посещения дома знакомых, у которых уже есть данный вид отопления.
Стоит на практике своими пятками ощутить, что это такое, и все сомнения отпадают.
При этом с теплыми полами в идеале вы должны чувствовать именно комфорт, а не реальное тепло, так как t нашего тела 36,6С (у ног меньше), а t т.п. – не превышает 26-31 градусов.
При бОльших температурах пол считается перегретым и долго находиться на нем уже не комфортно, да и вредно.
Поэтому тем, кто жалуется на данный эффект, стоит попросту уменьшить температуру теплоносителя.
Выводы
Итак, что же в конечном счете выбрать, если у нас не оказалось победителя?
Каждый второй, кто реально прожил в доме пару лет только с теплыми полами, в дальнейшем говорил, что они всем довольны, но не помешала бы и локальная установка нескольких радиаторов.
И в будущем при строительстве с нуля второго дома для детей, они будут делать именно так.
Для среднестатистического коттеджа будет достаточно одного теплого пола без батарей на стенах.
Он вполне справляется с возложенными на него задачами по компенсации теплопотерь, за исключением тех неудобных моментов, которые указаны в статье.
И только если у вас критичен вопрос бюджета (монтаж + дальнейшее обслуживание) или наблюдаются проблемы со здоровьем – смотрите в сторону рабочей, проверенной временем радиаторной системы отопления.
Как показал наш “батл”, она все еще способна тягаться на равных с другими системами.
https://youtube.com/watch?v=0NCkkIoCBVA%3F
Подведем итоги: что лучше, теплый пол или радиаторы?
Если вы дочитали до конца эту статью, то наверняка поняли, что однозначного ответа нет. В одном случае имеет устанавливать теплые полы, в другом – радиаторы. Чтобы подытожить все написанное выше, мы составили табличку для сравнения.
| Показатель | Водяной пол | Электрический пол | Инфракрасный пол | Радиаторы |
| Эффективность | ✓ | ✓ | ✓ | × |
| Простота установки | × | × | ✓ | ✓ |
| Экономичность | ✓ | × | × | ✓ |
| Ремонтопригодность | × | × | ✓ | × | ✓ |
| Скорость прогрева | × | ✓ | × | ✓ | ✓ | × |
| Влажность воздуха | ✓ | ✓ | ✓ | × |
| Отсутствие пыли | × | × | × | ✓ |
| Борьба со сквозняками | ✓ | ✓ | ✓ | × |
| Безопасность для здоровья | × | × | × | ✓ |
| Простота монтажа | × | × | ✓ | × | ✓ |
| Стоимость | × | × | × | ✓ |
Не забудьте поделиться публикацией с друзьями!
Итог. Что Выбрать?
Подведем итог так:
- Если Вы готовы при строительстве дома потратиться. Если Вы понимаете, что этот дом достанется Вашим детям и внукам. Если Вы знаете, что такое инвестиция и какие плоды она приносит, то Ваш выбор – водяные теплые полы. (если конечно в проекте дома учли этот момент)
- Если Вы понимаете, что сейчас с деньгами дела обстоят не достаточно хорошо. А это вполне нормальная ситуация для многих. То конечно рассмотрите вопрос монтажа систем радиаторного отопления.
Неважно какая система отопления: теплые полы или радиаторы. Обе системы хороши по своему и каждая система справляется с поставленной задачей – создать в Вашем доме тепло и уют. Не важно, какой Вы выбор сделаете в итоге
Важно, что оба выбора будут правильными
Не важно, какой Вы выбор сделаете в итоге. Важно, что оба выбора будут правильными
