Теплый пол под паркетную доску: особенности устройства и установки

Кабельная система напольного отопления

Правильный монтаж теплого кабельного пола

В данном случае нагревательные элементы в виде одножильного или двужильного кабеля устанавливаются на теплоизоляционную подложку.

Они фиксируются при помощи специальных крепежных деталей по определенной схеме, где расстояние между витками зависит от требуемых рабочих параметров напольного отопления.

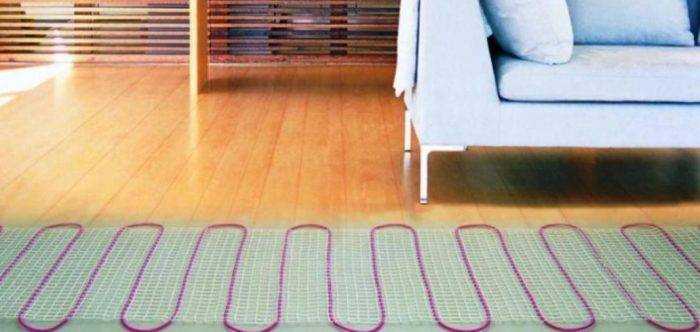

Также допустимо применение нагревательных матов. Они состоят из основания в виде сетки, на котором установлен кабель.

Применение таких матов облегчает монтаж системы, поскольку отпадает потребность в расчете расстояния между витками кабеля. Также в составе электрического кабельного теплого пола в обязательном порядке присутствует терморегулятор.

Какую систему выбрать

Перед тем, как укладывать теплый пол под доску пола, необходимо разобраться, какая система предпочтительнее. Она может нагреваться от воды, электричества или быть инфракрасной. Чтобы выяснить, какой лучше теплый пол под паркетную доску, нужно больше узнать об их характеристиках.

Водяной паркет под теплый пол

Подогрев пола под паркетную доску при водяной системе осуществляется при помощи настроенной температуры воды. Под облицовкой проводится установка пластиковых труб для теплого пола, согласно установленной схеме. Затем все заливается бетонной стяжкой. Когда система запускается, вода начинает циркулировать по трубам, нагревая поверхность пола. Если помещение небольшое, то такая технология может обогреть его полностью, а не только низ.

Такой теплый пол под паркет имеет следующие плюсы:

• Можно использовать в помещениях любой площади, включая крупные комнаты;
• Экономичный расход электроэнергии;
• Воздух в помещении нагревается равномерно;
• Система абсолютно безопасна. Благодаря бетонной стяжке нет вероятности получения ожогов и травм. А температура не так высока, чтобы причинить серьезные увечья;
• Нет электромагнитного излучения;
• Тепло, исходящее от пола, не сушит воздух, чего нельзя сказать о радиаторах отопления.

Водяные теплые полы под паркет обладают некоторыми минусами. Среди них:

• Возможность протечки. Это плохо скажется на качестве и внешнем виде пола;
• Отремонтировать систему, восстановить ее достаточно сложно;
• Могут возникнуть проблемы с контролем температуры. Потребуется установить дополнительный датчик и регулирующий клапан;
• Монтаж технически сложный;
• Такой теплый пол и паркет способны забрать около 12 см от высоты помещения, что может оказаться внушительным для маленьких комнат с низкими потолками.

Кабельный

Электрический теплый пол под половую доску пользуется популярностью для помещений различного назначения. Для нагрева используется электрокабель или термоматы. Их монтаж проводится по аналогии с водяным типом. Кабели укладываются параллельно или в форме спирали под паркет. При работе электричество преобразуется в тепло.

Подобный теплый пол под доску обладает преимуществами:

• Установка простая;
• Паркетная доска и теплый пол электрического типа отлично сочетаются. Не наносится вреда напольной облицовке;
• Можно регулировать температуру;
• Подходит для любых помещений, включая офисные;
• Система скрыта от глаз и не портит внешний вид комнаты;
• Может быть не только вспомогательным, но и основным источником тепла.

Электрический теплый пол для паркета имеет и определенные минусы. Ключевым из них является увеличение расхода электроэнергии, что повышает финансовые затраты. Также среди минусов:

• Необходимость создания качественного заземления. В противном случае есть риск получения удара током;
• Высота помещения сокращается на 10 см;
• Если пол система будет выступать основным источником отопления, потребуется обзавестись мощной электропроводкой.

Инфракрасный

Инфракрасный теплый пол для паркетной доски появился не так давно. Система отличается простотой устройства. Она состоит из специальной пленки, графитовых полос и нагревательных деталей, обладающих сниженным уровнем сопротивления. Когда систему включают, нагревательные детали передают тепло поверхности пола и предметам, стоящим на нем. Поэтому нагревание помещения происходит как от пола, так и от мебели. Другие системы специализируются на нагревании воздуха, прогревающем остальные предметы в помещении. С инфракрасным полом все наоборот.

Плюсы и минусы такой системы представлены в таблице.

Преимущества	Недостатки
Может использоваться для любого напольного покрытия, включая паркет.	К основанию предъявляются высокие требования. Оно должно быть выровнено. Иначе, перепады поверхности могут спровоцировать разрыв пленки, что скажется на работоспособности системы.
Обладает хорошей гибкостью. Можно проводить монтаж под углом.	Правила монтажа должны строго и тщательно соблюдаться. Иначе, экономного расхода электроэнергии не получится.
Система остается работоспособной, даже если один из ее элементов вышел из строя.	Высокая стоимость.
Срок службы составляет более 10 лет.
Паркет и теплый пол нагреваются достаточно быстро.
Безопасность для людей и животных.

Пленочный материал имеет небольшую толщину. Это одновременно можно отнести как к достоинствам, так и к недостаткам системы. Паркетная доска под ИК теплый пол не будет высокого приподниматься, что существенно не сократит высоту потолков. Однако, тонкая пленка легко рвется, что является дополнительной опасностью для качественной работы системы.

Виды теплого пола

Совсем недавно пол с подогревом в квартире считался роскошью, и его установку мог позволить себе далеко не каждый. Но прогресс не стоит на месте – появляются более доступные материалы и технологии, которые делают устройство теплого пола более доступным. На сегодня основными его видами являются водяной и электрический.

Первый вариант представляет собой систему обогрева, работающую от центрального отопления или от автономного котла. На бетонное основание по определенной схеме укладывают металлопластиковые трубы сверху термоотражающей фольги, под которой находится теплоизолирующая прокладка. Затем вся конструкция заливается цементной стяжкой, и не менее чем через месяц монтируется основное покрытие.

Шаг между трубами просчитывается таким образом, чтобы температура могла распределяться наиболее равномерно.

Водяные полы считаются менее надежными, так как слишком велика вероятность их протечки. Причиной может стать:

• низкое качество труб или соединительной арматуры;
• неграмотно выполненная сборка системы;
• случайные повреждения;
• окончание срока службы материалов.

Электрический теплый пол подразумевает прокладку под покрытием:

• кабелей (резистивных или саморегулирующихся);
• теплых матов;
• эластичных инфракрасных пленок.

Нагревательные элементы монтируют на теплоизолирующий слой из устойчивого к высоким температурам материала, который укладывают поверх бетонного основания. Сверху устраивают цементную стяжку и кладут напольное покрытие. Шаг между параллельными линиями кабеля принимается индивидуально, в зависимости от его характеристик и вида отделочного материала.

Управлять температурой на поверхности пола позволяет терморегулятор, установленный над поверхностью напольного покрытия. Он является единственной видимой частью теплого электрического пола, представляющего наиболее прогрессивную систему обогрева.

Какой мощности выбрать плёночный пол

Монтаж инфракрасного плёночного тёплого пола под ламинат начинается с правильного выбора мощности материала. Согласно рекомендациям производителя, что подтверждает практика, для помещений со стандартной площадью 100-150 м², следует приобретать пленку с мощностью 150 Вт/м².

Зачастую продавцы убеждают в обратном, и предлагают купить пол с производительностью 220 Вт/м², но, как правило, утверждение в том, что это необходимо, основано только на желании продать тот товар, что дороже стоит.

Высчитать необходимое количество материала, сделать раскладку пленки, лучше всего доверить профессионалам. Некоторые компании используют специальные компьютерные программы, позволяющие не только подсчитать необходимое количество пленочных полов, но и распечатать правильную раскладку.

Напряжение пленочного пола указывается на упаковке с материалом, там же указывается потребляемая мощность, позволяющая высчитать расход электроэнергии в сутки и за отопительный сезон.

Целесообразность выбора теплого пола

Паркет очень эстетично выглядит. Он приятен на ощупь. Но многим недостаточно природной теплоты дерева и хочется установить дополнительный обогрев. На этом моменте хочется остановиться подробнее. Противников монтажа теплых полов под паркетом находится достаточно. В защиту этой позиции приводятся несколько доводов:

1. Деревянные отделочные материалы обладают чувствительностью к воздействию климатических факторов. Вследствие этого они могут рассыхаться, начинать скрипеть и покрываться трещинами. Теплый пол также может оказывать негативное влияние на древесину.
2. Многие не видят особого смысла в монтаже дополнительного обогрева, в связи с тем, что паркетное покрытие, монтаж которого выполнен правильно, само хорошо сберегает тепло в помещении.
3. Установка системы напольного подогрева одновременно с паркетом — задача довольно сложная, так как любые просчеты могут привести к повреждениям нагревательных элементов.

Но сторонников установки теплой конструкции находится достаточно. Они мотивируют свою позицию тем, что при учете некоторых рекомендаций вред эксплуатационным характеристикам деревянной облицовки нанесен не будет. И производители паркета допускают совместимость выпускаемого ими материала с обогревом пола. Но на упаковке материала должна обязательно быть размещена маркировка, разрешающая монтаж теплого пола под паркет. При отсутствии такого знака риск повреждения напольного покрытия очень велик.

На упаковке материала должна обязательно быть размещена маркировка, разрешающая монтаж теплого пола под паркет

Конечно, в детских комнатах и спальнях пол с подогревом станет отличным решением. Выбирая паркет на теплый пол, рекомендуется учитывать некоторые нюансы:

1. Из-за низкой теплопроводной способности деревянные материалы не очень охотно пропускает тепло от нагревателей. Поэтому паркет или паркетная доска для теплого пола имеют некоторые ограничения в размерах. Толщина покрытия должна варьироваться в пределах 12-15 мм (совсем тонкие планки деформируются от температуры).
2. Более предпочтительными представляются материалы, произведенные из менее подверженных деформациям в результате внешних воздействий пород древесины, например, ореха, ясеня или дуба.
3. Температура на поверхности пола должна быть меньше 26 градусов. При этом прогрев должен производиться равномерно.

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Чтобы покрытие с подогревом долго и надежно функционировало, не менее важно ответственно относиться к монтажу конструкции. Так, крепление к бетонной стяжке фанерной подложки (она часто исполняет роль подстилки под паркет) не должно осуществляться саморезами

Для укладки можно использовать клей (чаще всего выбирается двухкомпонентный состав на основе полиуретана), несмотря на то, что надежность такой конструкции ниже, чем при использовании метизов. Предотвратить возможные деформации дерева поможет плавающая фиксация досок, компенсирующая температурные расширения и сжатия.

Крепить фанерную подложку к бетонной стяжке лучше всего на клей

Устройство инфракрасного «теплого пола» под паркет и паркетную доску

Инфракрасный «теплый пол» представляет собой полимерную пленку определенной толщины, в которую впаяны графитовые полосы. Они соединены с медными и серебряными нагревателями, обладающими малым электрическим сопротивлением. Преимуществами этого вида отопления являются:

• длительный рабочий период;
• возможность использования в помещениях разной площади;
• возможность точно регулировать температуру;
• безопасность для людей и домашних животных;
• простота устройства.

Укладка паркета на инфракрасный теплый пол

Этапы монтажа пленочного инфракрасного «теплого пола» и паркетных планок или досок:

• Подготовка основания (деревянного или бетонного), которое должно быть ровным, сухим и чистым.
• На подготовленное основание укладывают гидроизоляционный материал, которым служит полиэтиленовая пленка толщиной 50 мкм.
• Поверх гидроизоляции монтируют теплоизоляционный материал.
• По теплоизоляционному слою прокладывают инфракрасные пленки, закрепляемые на теплоизоляторе строительным скотчем.
• В качестве основания для паркетного слоя служит фанера.

Благодаря равномерному прогреву напольного покрытия и возможности точной регулировки температуры, инфракрасная система «теплого пола» является лучшей для сочетания с паркетным полом.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).

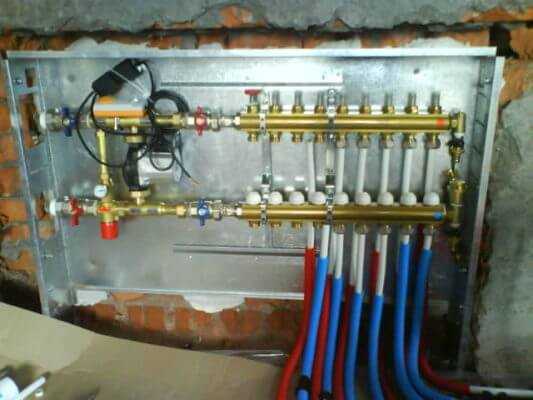

• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Виды теплых полов

Фото	Название	Рейтинг	Цена
#1		Инфракрасный	99 / 100	Подробнее
#2		Кабельный	98 / 100	Подробнее
#3		Водяной	97 / 100	Подробнее

Инфракрасный

Эта конструкция получила название пленочной, так как состоит из пленки, изготовленной из полимера, с вшитыми в нее нагревателями из графита. Инфракрасный теплый пол под паркетную доску отличается простотой устройства. Пленка укладывается на основание и нагреватель подключается к электросети. Принцип действия: преобразование энергии электрического тока в ИК-излучение.

Инфракрасный теплый пол

Плюсы

• высокая скорость нагрева покрытия пола;
• благодаря ее гибкости, пленку можно устанавливать на основания любой формы, в том числе, и на ступени;
• при эксплуатации теплого пола исключен риск причинения вреда здоровью людей;
• система продолжает работать даже в случае повреждения какого-то ее участка;
• пленка легко обрезается при необходимости;
• тонкость теплого пола позволяет его использовать в любых помещениях;
• срок службы теплого пола составляет 2-3 десятка лет.

Минусы

1. Если пленка укладывается под лакированный паркет, температура на его поверхности не должна превышать 21 градус тепла, иначе возможны деформации облицовки.
2. Недостатком инфракрасного теплого пола является некоторое ограничение по допустимому давлению. В связи с этим пленку не стоит размещать там, где впоследствии будут установлены массивные предметы интерьера.

Советы по укладке инфракрасного теплого пола

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Кабельный

Очень востребована сегодня у потребителя напольная электросистема. Нагревательным элементом в ней выступает специальный тепловой кабель. Однако укладка паркета на теплый пол такого вида осуществляется довольно редко.

Плюсы

• доступная цена;
• долгий срок службы;
• установка и поддержание нужной температуры;
• легкий монтаж.

Минусы

• большая нагрузка на деревянное покрытие;
• значительный расход электричества;
• сложность проведения ремонтных работ в случае поломок системы.

Кабельная напольная электросистема

Цены на кабельный теплый пол

кабельный теплый пол

Водяной

Такие нагревательные системы устанавливаются не менее часто. Она состоит из гибких пластиковых трубок, наполненных водой, которая подается из котла или центрального водопровода. Как работает водяной теплый пол под паркетную доску: при включении обогрева жидкость нагревается, но повышение температуры происходит постепенно. В результате исключаются резкие температурные перепады, приводящие к деформациям древесины. Но установка водяного теплого пола отличается трудоемкостью.

Плюсы

• равномерное распределение тепла;
• экономия потребления энергии;
• не сушит воздух в помещении.

Минусы

• трудоемкость монтажа;
• высокие первоначальные затраты;
• вероятность протечки и сложность ее устранения;
• нельзя устанавливать в квартирах.

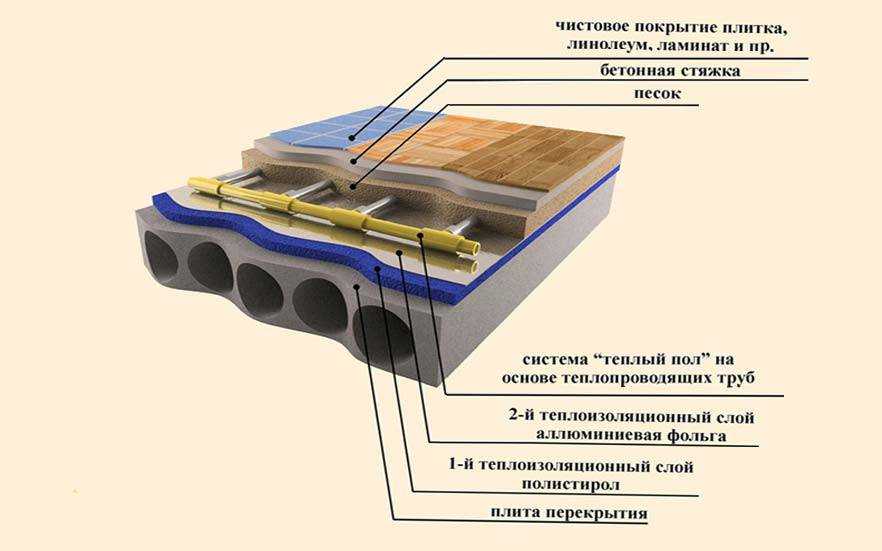

Устройство водяного теплого пола

Решая, какой теплый пол под паркетную доску лучше, приходится иметь в виду, что и кабельные, и водяные теплые полы заливаются бетонной стяжкой, которая защищает систему от повреждений и повышает КПД ее работы. В связи с этим любые недочеты, допущенные в работе, могут оказать влияние на функционирование всего подогрева. В случае использования инфракрасного теплого пола заливка стяжкой не производится. Ее можно использовать лишь в качестве основания для размещения пленки.

Цены на водяной теплый пол

водяной теплый пол

Все перечисленные системы обогрева работают по одному принципу: на первом этапе осуществляется подогрев покрытия пола. Уже от него происходит тепловая энергия распространяется по помещению.

Изоляция участков пленки

Далее, чтобы избежать возможных замыканий и порчи системы, необходимо заизолировать места, в которых выполнялся разрез.

В этих целях используется битумная мастика, или же скотч на основе битума. Проводится процесс следующим образом:

1. Отрезаем необходимый кусок изоляции прямоугольной формы.
2. Размер отрезка должен быть немного больше, чем изолируемая зона.
3. В самой пленке проделываем небольшое отверстие, которое будет служить для фиксации, путем вдавливания в утеплитель.
4. Изолируем, и фиксируем, после чего, заклеиваем сверху скотчем.

Стоит отметить, что места, куда будет подключаться проводка, на данном этапе оставляем открытыми, поскольку придется еще устанавливать зажимы и провода.

Какую систему выбрать

Перед тем, как укладывать теплый пол под доску пола, необходимо разобраться, какая система предпочтительнее. Она может нагреваться от воды, электричества или быть инфракрасной. Чтобы выяснить, какой лучше теплый пол под паркетную доску, нужно больше узнать об их характеристиках.

Водяной паркет под теплый пол

Подогрев пола под паркетную доску при водяной системе осуществляется при помощи настроенной температуры воды. Под облицовкой проводится установка пластиковых труб для теплого пола, согласно установленной схеме. Затем все заливается бетонной стяжкой. Когда система запускается, вода начинает циркулировать по трубам, нагревая поверхность пола. Если помещение небольшое, то такая технология может обогреть его полностью, а не только низ.

Такой теплый пол под паркет имеет следующие плюсы:

• Можно использовать в помещениях любой площади, включая крупные комнаты;
• Экономичный расход электроэнергии;
• Воздух в помещении нагревается равномерно;
• Система абсолютно безопасна. Благодаря бетонной стяжке нет вероятности получения ожогов и травм. А температура не так высока, чтобы причинить серьезные увечья;
• Нет электромагнитного излучения;
• Тепло, исходящее от пола, не сушит воздух, чего нельзя сказать о радиаторах отопления.

Водяные теплые полы под паркет обладают некоторыми минусами. Среди них:

• Возможность протечки. Это плохо скажется на качестве и внешнем виде пола;
• Отремонтировать систему, восстановить ее достаточно сложно;
• Могут возникнуть проблемы с контролем температуры. Потребуется установить дополнительный датчик и регулирующий клапан;
• Монтаж технически сложный;
• Такой теплый пол и паркет способны забрать около 12 см от высоты помещения, что может оказаться внушительным для маленьких комнат с низкими потолками.

Кабельный

Электрический теплый пол под половую доску пользуется популярностью для помещений различного назначения. Для нагрева используется электрокабель или термоматы. Их монтаж проводится по аналогии с водяным типом. Кабели укладываются параллельно или в форме спирали под паркет. При работе электричество преобразуется в тепло.

Подобный теплый пол под доску обладает преимуществами:

• Установка простая;
• Паркетная доска и теплый пол электрического типа отлично сочетаются. Не наносится вреда напольной облицовке;
• Можно регулировать температуру;
• Подходит для любых помещений, включая офисные;
• Система скрыта от глаз и не портит внешний вид комнаты;
• Может быть не только вспомогательным, но и основным источником тепла.

Электрический теплый пол для паркета имеет и определенные минусы. Ключевым из них является увеличение расхода электроэнергии, что повышает финансовые затраты. Также среди минусов:

• Необходимость создания качественного заземления. В противном случае есть риск получения удара током;
• Высота помещения сокращается на 10 см;
• Если пол система будет выступать основным источником отопления, потребуется обзавестись мощной электропроводкой.

Инфракрасный

Инфракрасный теплый пол для паркетной доски появился не так давно. Система отличается простотой устройства. Она состоит из специальной пленки, графитовых полос и нагревательных деталей, обладающих сниженным уровнем сопротивления. Когда систему включают, нагревательные детали передают тепло поверхности пола и предметам, стоящим на нем. Поэтому нагревание помещения происходит как от пола, так и от мебели. Другие системы специализируются на нагревании воздуха, прогревающем остальные предметы в помещении. С инфракрасным полом все наоборот.

Плюсы и минусы такой системы представлены в таблице.

Преимущества	Недостатки
Может использоваться для любого напольного покрытия, включая паркет.	К основанию предъявляются высокие требования. Оно должно быть выровнено. Иначе, перепады поверхности могут спровоцировать разрыв пленки, что скажется на работоспособности системы.
Обладает хорошей гибкостью. Можно проводить монтаж под углом.	Правила монтажа должны строго и тщательно соблюдаться. Иначе, экономного расхода электроэнергии не получится.
Система остается работоспособной, даже если один из ее элементов вышел из строя.	Высокая стоимость.
Срок службы составляет более 10 лет.
Паркет и теплый пол нагреваются достаточно быстро.
Безопасность для людей и животных.

Пленочный материал имеет небольшую толщину. Это одновременно можно отнести как к достоинствам, так и к недостаткам системы. Паркетная доска под ИК теплый пол не будет высокого приподниматься, что существенно не сократит высоту потолков. Однако, тонкая пленка легко рвется, что является дополнительной опасностью для качественной работы системы.
