Инфракрасный карбоновый теплый пол: принцип действия и правила укладки

Монтаж пленочного пола

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

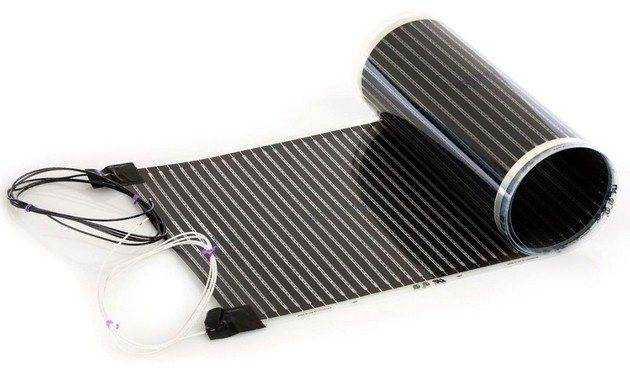

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

• ковролин (по причине плохой теплопроводности);
• кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

• ширина рулона – 500-1000 мм;
• длина – 50 000 мм;
• толщина нагревательной пленки – 0,23-0,47 мм;
• мощность на 1 м.кв. пленки – 25-35 Вт/м;
• максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

• CalorIQue LLC – торговая марка CalorIQue (США);
• Devi (Деви) – торговая марка Devi (Дания);
• Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
• K-Technologies – торговая марка Caleo (Россия);
• RexVa – торговая марка XICA (Южная Корея);
• Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Производители (Unimat, Калео)

Сегодня, среди производителей карбоновых стержневых тёплых полов лидируют корейские компании Unimat и Калео.

Видео

Стержневой карбоновый теплый пол gtmat Caleo – монтаж от Master Tiler

Unimat

Unimat специализируется на производстве тёплых электрических полов. Под данной маркой выпускается два вида стержневых греющих устройств:

Rail Unimat — отличается простой конструкцией, ширина которой 830 мм. Изделие имеет мощность 120 Вт. Рекомендована установка под плитку на клеевой состав или на небольшой слой стяжки.

В комплекте всех моделей — маты, элементы крепежа, провода, гофратруба, комплект «Концевой». Кроме того, есть гарантийный талон, инструкция производителя и видео, с пошаговым процессом монтажа, этого поможет сделать пол самостоятельно.

Калео

Калео — ведущий производитель, занимающийся выпуском данных отопительных устройств. Продукция компании — это высокое качество, большой срок службы, надёжность, доступная цена.

Изделия производятся с использованием высокотехнологичных методов, что обеспечивает пожаробезопасность, и не допускает перегрев при эксплуатировании.

Системы Калео отличаются быстрой установкой. Соорудить такой пол своими руками, без помощи специалистов, можно в течение 2 часов.

Есть модели данного производителя, которые обладают повышенным функционалом, их ещё называют «Умный пол». Они рекомендованы для обогрева больших площадей с целью экономии (коттеджи, офисы).

Подготовка черновой поверхности для укладки тёплого пола

Для начала была подготовлена утеплённая стяжка с использованием керамзита, которая выравнивалась по маякам, выставленным при помощи лазерного уровня. Поэтому за горизонт я не волновался.

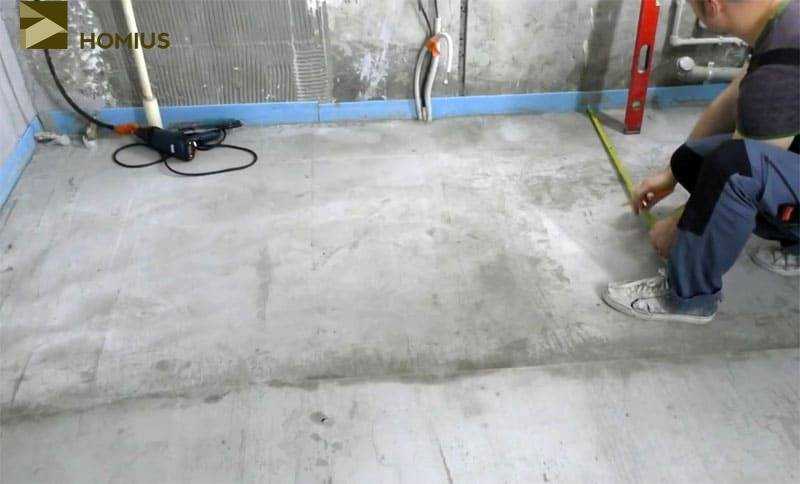

Стяжка выровнена идеально, можно приступать к монтажу стержневого тёплого пола

Первым делом было отмечено будущее расположение прогревочных матов. Из экономии я не стал располагать их под кухонным гарнитуром, в результате чего у меня остался приличный кусок, которого будет достаточно для укладки в санузле. Нужно будет лишь дополнительно приобрести терморегулятор.

Размечаем будущее расположение матов тёплого пола

Приготовление клея

После разметки приготавливается плиточный клей. Замес делается исходя из рекомендаций производителя. В замешиваемую емкость наливаете воду. В нее добавляете смесь заданной пропорции.

Если сделать наоборот, то клей возьмется комком, который сложно разбить. Перемешивается плиточный клей строительным миксером. Готовая консистенция должна напоминать сметанообразную массу.

Проверьте качество клея: наберите смесь на шпатель, он не должен стекать или падать при наклоне шпателя. Смесь должна удерживаться на шпателе.

Обратите внимание После приготовления плиточного клея дайте ему время для отдыха на протяжении 15 минут. После этого времени повторно перемешайте клей.

При отсутствии практики скорость кладки плитки будет маленькой

Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка

При отсутствии практики скорость кладки плитки будет маленькой. Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка.

Технология монтажа

Укладка карбонового теплого покрытия пола не составляет особой сложности. Поэтому сделать ее можно своими руками. В процессе монтажных работ следует учитывать тип системы обогрева, так как установка оборудования стержневого и пленочного типа имеет существенные отличия.

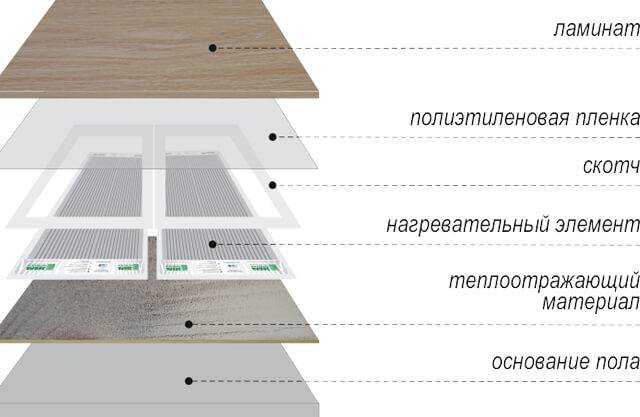

Устройство карбонового пленочного теплого пола

Пленочный

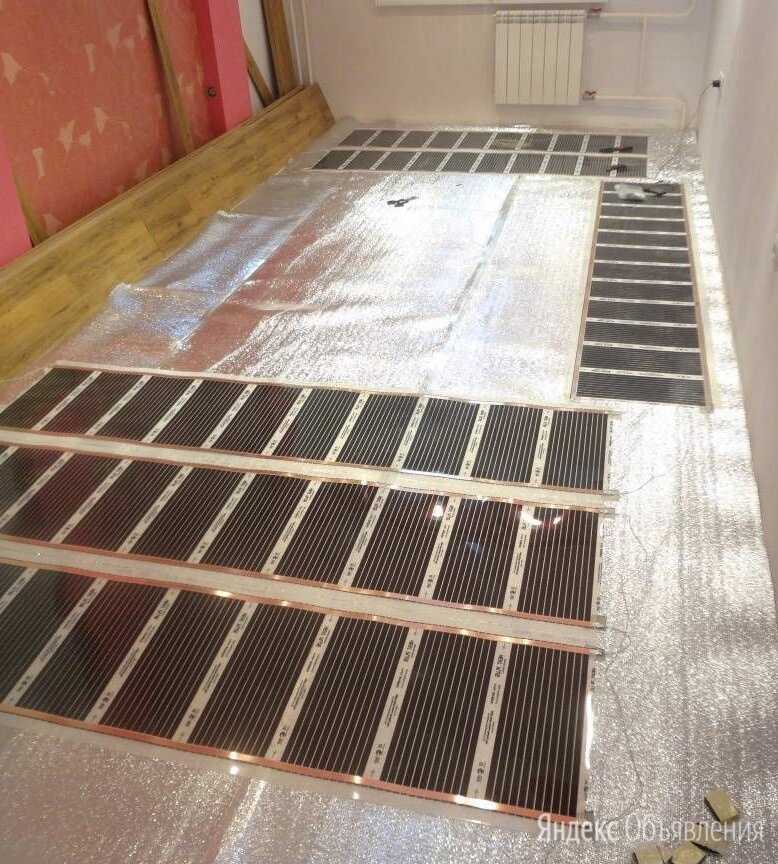

Монтаж пленочного инфракрасного обогрева проводится на ровную чистую поверхность. Процесс укладки состоит из таких этапов:

1. Расстелить по всей площади основания теплоотражающее покрытие. Места стыков зафиксировать скотчем, а углы можно укрепить с помощью степлера.
2. Сверху уложить карбоновую пленку. Для удобного размещения материал можно разрезать по намеченным линиям. В других участках отделять пленку нельзя.

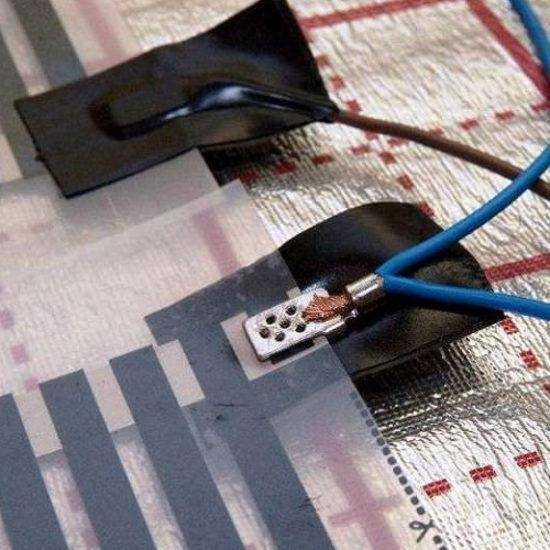

3. На каждую полосу из меди закрепить контактный зажим гладкой его частью к низу.
4. Все участки отреза с выходящей наружу медной полосой изолировать.
5. Полотна пленки должны, повернуты медными проводами к половому основанию, чтобы она не смещалась, рекомендуется в нескольких местах закрепить ее при помощи скотча.

После этого можно устанавливать регулятор. Его следует располагать возле электрической проводки на стене. Подключение пленочного оборудования к сети проводится со стороны расположения терморегулятора. Места подсоединения каждой полосы обязательно изолируются.

Все схемы подключения к терморегулятору теплого пола указаны в инструкции, прилагаемой к прибору. Датчик монтируется под пленочную полосу. Размещать его следует вблизи регулятора.

Стержневой

Нагревательные маты стержневого пола укладываются на разложенную по всей площади помещения подложку. Монтаж такой системы обогрева осуществляется на расстоянии от стен 20 сантиметров.

Устройство стержневого карбонового пола

Для установки стержневого пола необходимо:

1. Подложку разместить по всей поверхности пола, и закрепить стыки.
2. Сверху расстелить нагревательный мат. Укладка его должна проводиться в направлении от одной стены к другой.
3. Для разворота стержневых полотен провода необходимо аккуратно разрезать скрепляющий маты кабель.
4. После заполнения всей поверхности пола нагревательными матами требуется провести фиксацию всей конструкции скотчем.
5. В местах разъединения проводов необходимо скрепить термоусаживаемыми трубками с силовым кабелем системы. Последний кабель полностью изолируется социальной гильзой.

Подключение к терморегулятору выполняется согласно предоставленной производителем схеме. Датчик заводят в гофрированную трубку.

После завершения монтажных работ осуществляется проверка системы. Для этого оборудование подключают к сети на пятнадцать минут и проверяют показатели температуры нагрева.

Сверху стержневой теплый пол заливается цементно-песчаным раствором. Слой стяжки должен быть не меньше двух сантиметров. Такие же параметры учитываются при укладке на систему плиточного клея.

Правильно установленный карбоновый теплый пол совершенно прост в эксплуатации. Система работает практически бесперебойно, поддерживая необходимую температуру в помещении. Для продления срока использования оборудования рекомендуется периодически делать проверку соответствия заданного режима на всех участках полового покрытия. Такое тестирование позволит исключить значительных поломок и позволит сэкономить на ремонте отопительного устройства.

Карбоновый пол — уникальная система напольного инфракрасного обогрева помещений. В качестве нагревательных элементов используются карбоновые стержни. Материал представляет собой высокопрочный устойчивый к разнородным воздействиям углепластик. Стержни надежно соединены друг с другом медным кабелем повышенной защиты, в сплошных системах нагревательные элементы запаяны в пленку. Эффективность карбонового теплого пола значительно выше, чем систем кондуктивно-конвекционного отопления. Саморегулирующийся карбоновый пол инфракрасного обогрева экологичен, потребляет рекордно низкое количество электроэнергии, полностью безопасен.

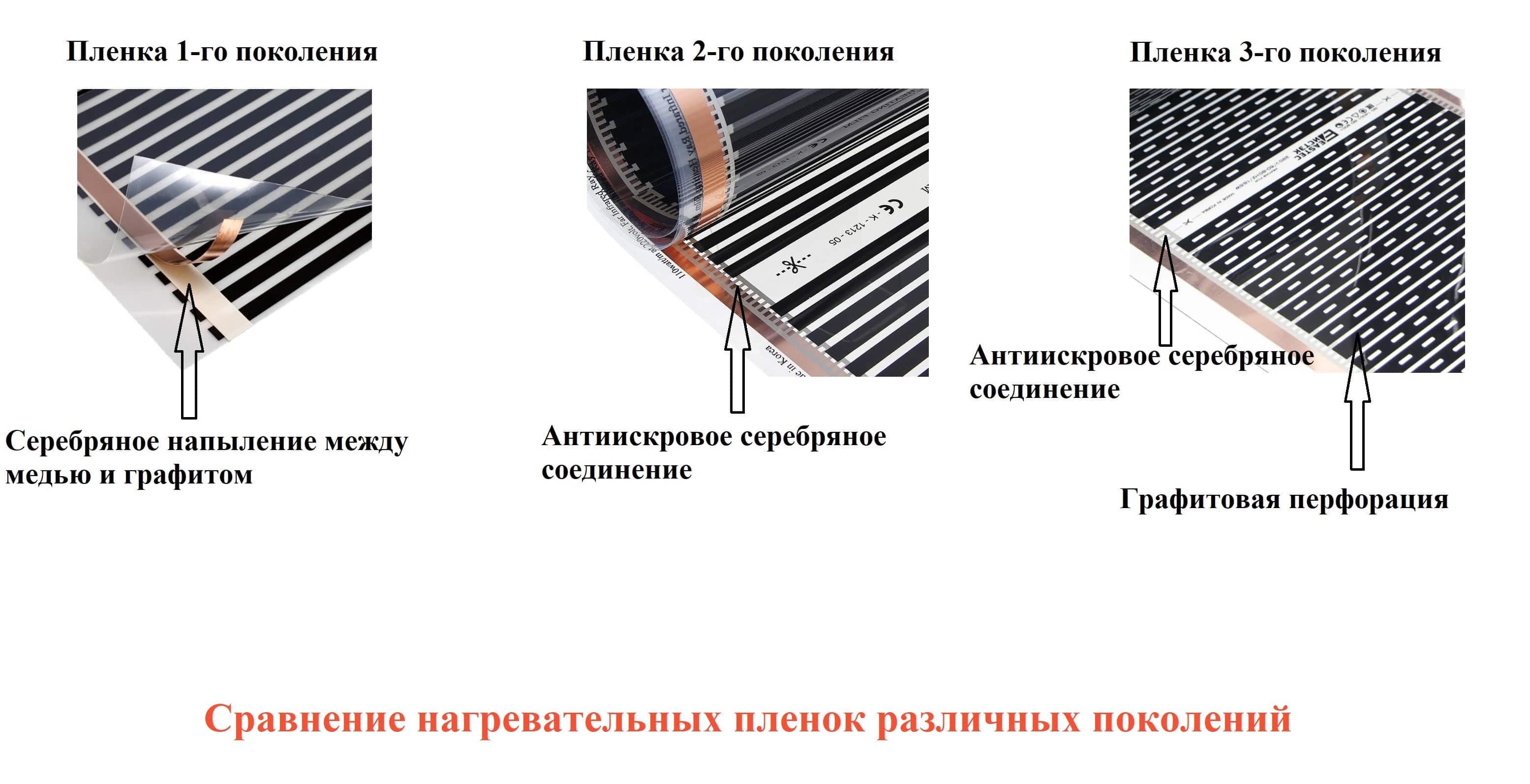

Карбоновая термопленка

Прочный термостойкий полипропилен используется в качестве несущей основы. Этот материал разрабатывается с условием полного экологического нейтралитета. То есть, в нормальных рабочих режимах нагрева, теплые полы не должны излучать ни одной вредной молекулы в помещение.

Пленка выполнена по принципу автомобильного стекла «триплекс»: 1–2 слоя подложки, рабочий слой, сверху еще 1–2 слоя защиты от повреждений. На нижнее полотно укладывают особые полосы, изготовленные из смеси карбона с графитом. Электрическое сопротивление тщательно рассчитывается, поскольку от этого зависит стабильность работы. Карбон наносится методом напыления, что исключает неравномерность толщины. Рабочие полосы соединяются между собой с помощью тончайших медных шин. Этот металл обладает отличной электропроводностью, поэтому потери напряжения питания минимальны.

Сами медные проводники не принимают участие в процессе нагрева. Защитный слой (верхняя часть полипропилена) не только защищает углеродные полосы от повреждения, он служит теплопроводным мостиком между источником тепла и напольным покрытием.

Несколько слов о полимерной оболочке: Она обладает высокой прочностью на давление, разрыв и истирание. Кроме того, характеристики защитной пленки остаются стабильными даже при температуре 120 °С. Это как минимум вдвое, превосходит максимальную рабочую температуру нагревательной пленки.

Принцип действия карбоновых элементов — излучение длинных инфракрасных волн. То есть, тепло, как бы проникает через напольное покрытие и непосредственно воздействует на объекты в комнате. Точно так мы ощущаем инфракрасные волны от костра: тепло живое, как будто оно воспроизводится естественным путем.

Производители ИК теплых полов для обогрева

На строительном рынке в настоящее время представлено множество моделей инфракрасных теплых покрытий от различных производителей. В то же время, многие из них малоизвестны для широкого круга потребителей, а потому надежность и эффективность таких изделий не являются гарантированными.

Если же хочется приобрести качественную продукцию от известных фирм, то здесь львиную долю рынка занимает брендовая продукция южнокорейских производителей, хотя есть и изделия производства прочих стран, в том числе России. С некоторыми из наиболее известных брендов можно вкратце ознакомиться ниже.

Caleo – изготовитель инфракрасных теплых полов из Южной Кореи

Продукция этой фирмы заслужила популярность благодаря своему высокому качеству и эффективности, однако есть существенный момент, который надо учитывать при ее выборе: из-за своей очень малой толщины (0,42 миллиметра) инфракрасная пленка требует большой осторожности и аккуратности при укладке.. Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет

Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Marpe High Quality – инновационное инфракрасное покрытие от южнокорейской компании «Green Industry». Отличается высокой эффективностью и экономичным энергопотреблением, имеет гарантийный срок в 15 лет.

Teplofol-nano – инфракрасные пленочные полы германо-российского производства. Представляют собой инновационную разработку: имеют толщину всего в 0,2-0,4 миллиметра, а нагревательным элементом в них служит алюминий. Гарантийный срок составляет 7 лет.

RexVa – еще один южнокорейский бренд, продукция которого отличается высоким качеством. Теплые полы этой компании надежны и имеют доступную цену, благодаря чему популярны в России и в странах СНГ.

Slim Heat – пленочные теплые полы, выпускаемые группой российских компаний «Специальные системы и технологии». Гарантийный период эксплуатации – 7 лет.

Heat Plus – очередной южнокорейский изготовитель, продукция которого очень широко представлена на российском рынке. Теплые полы данной фирмы характеризуются экономичным энергопотреблением, надежностью и безопасностью. Срок гарантии – 10 лет.

Конечно, инфракрасные теплые полы, при всех своих достоинствах, являются далеко не единственным вариантом эффективного и удобного обустройства отопления в доме. Есть много других очень практичных систем обогрева: водяной теплый пол, центральное отопление, нагревательные маты, кабели и т. д. Все они имеют свои преимущества и недостатки, комплексная оценка которых обуславливает выбор оптимального варианта в каждой конкретной ситуации.

Технология монтажа стержневых матов под плитку

Чаще всего стержневой теплый пол выбирают для монтажа под плитку, поскольку это самый простой способ оборудования дополнительной системы обогрева. Керамическая плитка является хорошим проводником тепла, поэтому такое финишное покрытие будет обеспечивать наилучший обогрев.

Монтаж теплого пола под плитку

Монтаж под керамическую плитку довольно прост, но если предполагается установка терморегулятора, лучше воспользоваться услугами профессионального электрика, поскольку эти работы связаны с риском для жизни.

Для начала следует выполнить подготовительные работы:

• очистить основание от мусора и лишних предметов;
• при необходимости расстилается полиэтиленовая пленка для гидроизоляции;
• для усиления отражения тепловой энергии необходим слой фольгированного утеплителя. Схема монтажа стержневого теплого пола под плитку

Далее следует этап установки датчиков тепла и раскладка стержневых матов:

Правильный расклад стержневого теплого пола

• перед покупкой нужно точно рассчитать общую площадь покрытия пола и, соответственно, количество матов;
• на слой термоизоляции раскладываются карбоновые стержни, скрепленные проводом;
• для скрепления матов используются оригинальные крепежные элементы, которые есть в комплекте, и скотч;

  Укладка и подключение стержневого мата

• следующий этап – установка терморегулятора и датчиков температуры пола;
• соединение проводов мата с клеммами терморегулятора;
• подсоединение датчика температуры пола к терморегулятору;
• проверка работоспособности системы – на этом этапе инфракрасный пол подключают к сети электропитания и оставляют на несколько часов, можно на сутки;
• если проверка не выявила неисправностей, можно приступать к заливке стяжки или клеить керамическую плитку.

Если термоматы используются под плитку – поверх них можно сразу наносить клей, слоем не менее 1 см.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок – 4 части.
• Цемент – 1 часть.
• Щебень – 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый новый и наиболее прогрессивный вид теплых полов. За способность системы к саморегуляции, её часто называют система «умный пол». Конструкция карбонового стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что здесь в качестве нагревательного элемента также выступает карбон, он имеет другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола – стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней происходит с использованием многожильного медного провода (толщина 2,5 мм) с дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам стержневой пол может быть использован в жилом помещении, в санузле, на лоджии, в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без исключений. Он идеально сочетается с таким привередливым материалом как натуральная древесина, паркет или ламинированная доска. А ввиду того, что монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая система подогрева пола она является единственно подходящей для монтажа под плитку или керамогранит. Помимо возможности установки, стержневая система позволяет сэкономить на работах, в случае использования вместо стяжки клеевого раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные запахи;

пожарная безопасность (наличие в составе стержня серебра не позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол (в частности мебели и бытовой техники). Система отрегулирует температуру пола в разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый пол – пользователь покупает систему обогрева пола, которая значительно опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые» работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от производителя, но анализ разных систем дает возможность привести усредненные данные:

• ширина рулона – 830 мм;
• длина – 25000 мм;
• толщина мата – 3-3,5 мм;
• мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60 °C) – 170 Вт/м. (температура стержня 20 °C);
• энергопотребление на 1 м.п. – 20-50 Вт;
• максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

• K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
• GH Systems – торговые марки HOTmat (Южная Корея);
• SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
• GT – торговая марка GT (Южная Корея);
• Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная альтернатива существующим системам, как по части эксплуатационных свойств, так и с точки зрения экономичности обогрева. Установка стержневого пола позволяет сократить расходы на обогрев помещения до 50%.

Метки: Пол, Теплый пол, Отопление

Материалы и инструменты

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

• простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

• высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

• высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

К минусам этого способа обогрева относятся:

• сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
• из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
• поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Виды теплых полов

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Что такое ИК теплый пол?

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

1. мокрым способом;
2. сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

• пленочные;
• стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

• сплошные;
• полосатые;
• в виде пчелиных сот;
• с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.

Заключение
