Теплый пол в бане от печки своими руками: особенности, технология укладки

Какие материалы нужно приобрести?

Для изготовления подобного пола вам понадобятся следующие материалы:

змеевик, теплообменник — можно изготовить самостоятельно либо приобрести магазинный, но так как размеры печей крайне индивидуальные, то самостоятельное изготовление — лучший вариант (номинальные размеры: 3 метра дюймовой трубы);
емкость-накопитель — металлическая бочка со стенкой толщиной минимум 5 мм, с установленным на ней сапуном (предотвращает парообразование, если такое возникнет). Сумма объема емкости-накопителя и труб должна быть не менее 100 литров;
термоголовка — является задатчиком-регулятором температуры системы;
байпас — обеспечивает перетоки из прямой в обратку;
трехходовой вентиль — регулирует перетоки через байпас;
циркуляционный насос — обеспечивает циркуляцию жидкости в системе;
трубы — основной элемент обогрева;
коллектор — распределяет потоки жидкости в контуры системы;
дополнительные элементы — утеплитель, гидроизоляция, пароизоляция, подложка, армирование, крепежи, фитинги.

Последовательность монтажа кабельного электрического пола

При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.

Последовательность установки тёплого кабельного пола в бане своими руками:

Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:

Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.

Пример кабеля для тёплого электрического пола

Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента

Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару

Подключаем систему к источнику питания

Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.

Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.

Правильная укладка кабеля для тёплого пола

Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.

После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.

Из чего и как сделать в бане теплый водяной пол: элементы бетонной системы

Самым распространенным и проверенным методом обустройства напольного обогрева признана бетонная стяжка на основе цементно-песчаной смеси, которую можно приготовить своими руками непосредственно перед применением. Система трубопроводов при этом погружается в стяжку, которая в свою очередь представляет собой эффективный теплораспределитель. Ее конструкция представляет собой набор взаимодействующих элементов:

Теплоизоляция – препятствует передвижению теплового потока вниз, и направляет его вверх. Чем больше нагрузка отопления, тем толще обязан быть теплоизолирующий слой. Его термическое сопротивление должно превышать суммарное термосопротивление слоя напольного покрытия над теплоизолятором.
ПЭТ-пленка – применяется для предотвращения затекания бетонной смеси между блоками теплоизоляции. Мастера, которые знают, как качественно сделать теплый водяной пол в бане, утверждают, что таким образом удается предотвратить еще и появление температурных мостиков.
Сетка арматурная – используется для монтажа труб системы обогрева и армирования слоя стяжки. Для комфортного монтажа параметры ячейки следует подбирать так, чтобы ее размер был кратным шагу укладки. Допустим, трубы монтируются с шагом 150 или 300 мм, в этом случае целесообразно брать сетку с ячейкой 150х150 мм.
Трубы тепловые – применяются трубки из металлопластика, пластика или меди. Они крепятся при помощи хомутов к сетке. Предварительно нужно разработать проект укладки труб. В местах, где они пересекаются с компенсационным швом или «обратка» и «подача» лежат чересчур близко, на тепловую трубку следует надеть гофротрубу.
Демпферная лента – призвана компенсировать тепловое расширение стяжки, укладывается по периметру помещения. Если площадь превышает 10 кв. м, то не обойтись без дополнительных швов. К тому же демпферная лента выполняет роль теплоизоляции между стеной и бетонным покрытием.
Бетонная стяжка – играет роль теплораспределителя, передавая тепло от труб в банное помещение. Для ее изготовления используют бетон М300, оптимально цемент М400, при этом толщина слоя под плитку не должна превышать 50 мм. При увеличении этой цифры понадобится больше времени для выхода в рабочий режим. Перед заливкой бетонной смеси давление в системе ВТП должно быть на уровне 6 бар.

Единственный недостаток такого способа обогрева напольной площади состоит в долгом застывании цементного раствора. Но данный фактор компенсируется тем, что бетон не боится перегрева в отличие от деревянного покрытия.

Инструменты и материалы

Трубы для контура лучше брать металлопластиковые – они устойчивы к давлению, не перемерзают

Для отопления нужны следующие материалы:

трубы – стальные и пластиковые для системы;
емкость из нержавейки или латуни емкостью до 100 л;
змеевик – из черной или нержавеющие стали, который выполняет функцию теплообменника;
байпас и вентиль для регулировки;
циркуляционный насос;
коллектор – если обогревается несколько помещений, то требуется устройство для разводки жидкости по контурам;
фитинги, утеплители, крепеж.

Для изготовления водяной системы обогрева пола в бане нужно подготовить ряд расходных материалов, инструментов:

байпас и вентиль для его регулировки;
змеевик, который будет выполнять роль теплообменника;
металлическую емкость на 100 литров;
термоголовку — механизм для регулировки температурного режима отопления;
коллектор — деталь, которая распределяет воду по разным контурам трубопровода;
насос для обеспечения циркуляции жидкости по трубам.

ЧИТАТЬ ДАЛЕЕ: Как установить терморегулятор для теплого пола: схема подключения, фото, видео инструкция по монтажу своими руками

Дополнительно понадобятся различные фитинги, утеплитель, крепежные элементы, гидроизоляция, армирующая сетка, пароизоляция.

Схема устройства

На фото конструкция теплых полов в бане может выглядеть следующим образом:

слой гидроизоляции, предотвращающий накапливание в полу конденсата;
теплоизоляция – помогает сохранять тепло;
армирующая сетка, с помощью которой создается защита изоляционного слоя;
фольгированный отражатель, направляющий тепло в помещение;
трубопроводная система спирального типа, чтобы пол обогревался равномерно;
стяжка, имеющая уклон в сторону стока;
чистовое покрытие.

Чтобы уложить пол на грунтовое основание, перед гидроизоляционным слоем устраивается плотная песчаная подушка, поверх которой засыпается керамзит, выполняющий роль дополнительной теплоизоляции.

Половые покрытия

Плитка, линолеум. Самые оптимальные покрытия для тёплого пола, это линолеум и кафельная плитка. Оба материала очень хорошо пропускают тепло. Как с поверхности чистого линолеума, так и с поверхности чистой плитки, посредством тёплого воздуха не поднимаются вверх меленькие частички пыли, так как эти покрытия хорошо протираются.

Деревянный паркет. Пропускная способность тепла паркетом зависит от дерева, из которого он изготовлен. По этому вопросу лучше проконсультироваться с продавцом или производителем паркета.

Ковролин. Очень хорошо пропускает тепло, но с теплом вверх поднимаются различные микрочастички. Комбинацию тёплый пол плюс ковролин не рекомендуется сочетать в детской комнате и спальне.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
полностью просохший слой накрывают полиэтиленовой пароизоляцией;
сверху укладывают утеплитель – минвату, пеноплекс;
в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см; при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы; трубы объединяют в схему в коллекторном шкафу

После пробного тестирования снова заливают бетонную стяжку Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см

Если запланировано плиточное напольное покрытие, достаточно 5 см

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см

Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

Основание выравнивают, удаляют мусор.
Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
Все концы подводят к коллекторному шкафу.
Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

первым слоем укладывается изоляция в виде минваты;
пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
в отверстия помещаются распределительные пластины;
сверху фиксируется гибкая труба.

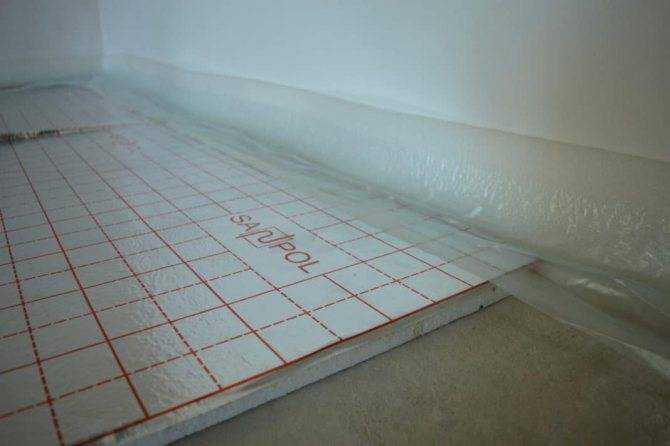

Полистирольные плиты После проверки работоспособности системы формируется чистовое напольное покрытие.

Теплый пол в бане от буферной емкости

Удобный, но трудоемкий вариант теплых полов в бане – использование буферной емкости. Этот метод применяется при наличии нескольких контуров отопления. Условия – есть место для установки буферной емкости. Ее вместимость – 500-1000 л. Преимущество системы – возможность использования теплой воды для душа.

Условия:

площадь теплых полов – от 40 м²;
мощность дровяной печи – от 15 кВт;
возможность регулирования температуры теплоносителя – смесительный узел;
система быстрого добавления воды в трубы.

Площадь помещения с буферной емкостью – от 15 м². Это нужно для комфортного обслуживания и ремонта элементов отопления.

Схема

Для быстрого нагрева воды в дровяную печь монтируют теплообменник. Это может быть самодельная конструкция решетчатого или емкостного типа. Она должна располагаться в топке, в зоне наибольшей температуры. Входной и выходной патрубки должны быть металлическими, установлена запорная арматура, термометр и манометр.

Расположение элементов теплого пола, начиная от трубы подачи.

Подключение к буферной емкости.
В емкости располагается теплообменник для косвенного нагрева воды.
От бака идет труба подачи в смесительный узел.
Смесительный узел состоит из трехходового клапана и циркуляционного насоса.
От коллектора идет разводка контуров отопления – от 1 до 6 шт.
Возврат остывшего теплоносителя в накопительный бак.

Для автоматизации работы к трехходовому клапану можно подключить термометр. При достижении максимальной температуры произойдет его включение, горячая вода станет смешиваться с остывшей из обратной трубы.

Для слива теплоносителя перед коллектором монтируют кран. Для добавления воды в систему ставится запорная арматура на трубу подачи. Обязателен монтаж систем безопасности – расширительного бака, спускного клапана и воздухоотводчика.

Особенности проектирования

Подобную схему теплого пола в бане можно сделать самостоятельно. Главная задача – организация подогрева воды. Для этого используется бак косвенного нагрева. Теплообменник должен иметь максимальную площадь контакта с водой – спиралевидный или в виде плоского бака. Корпус емкости составной — между внешней и внутренней частью утеплитель.

Советы для самостоятельной установки теплого пола в бане:

трубы из сшитого полиэтилена;
коллектор можно сделать самому или использовать заводскую модель;
мощность циркуляционного насоса зависит от объема теплоносителя;
для лучшей теплоизоляции трубы укладываются на специальную подложку;
перед формированием цементной стяжки устанавливают стальную сетку;
если пол деревянный из досок, между трубопроводами и декоративным покрытием должно быть вентиляционное пространство.

Температура воды в контурах отопления не должна превышать +70°С. Иначе будет перегрев труб и поверхности пола. Поэтому важна настройка смесительного узла для регулировки температуры воды. Желательно автоматизировать этот процесс.

Делаем своими руками теплый пол в бане на основе жидкостного теплоносителя

Чтобы правильно сделать теплый пол в бане, не помешает знать важный момент. Если ВТП представляет собой основную систему, то в комнате устанавливаются термостаты для регулировки и контроля температуры. Возможно, что длина линии одного контура будет превышать 100 метров, тогда нужно рассчитать проект на нужное количество контуров с соответствующим количеством термостатов.

Подготовительный этап

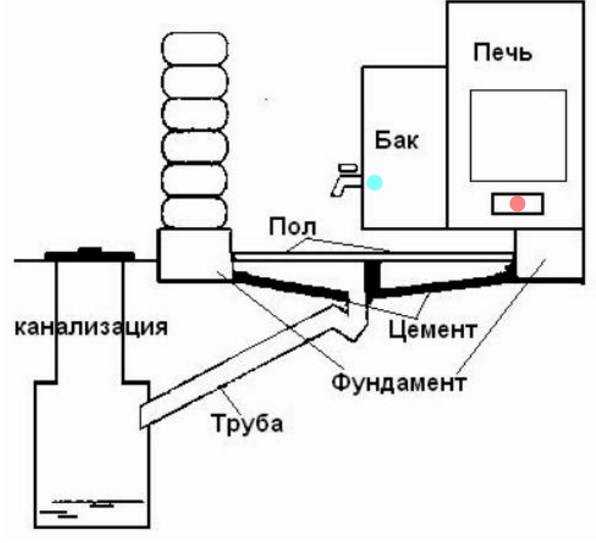

Перед организацией укладки и заливки напольной плиты мастера рекомендуют тщательно подготовить основание, и продумать направление слива. Технология состоит в выполнении следующих переходов:

Выбрать грунт под банным помещением. В стену фундамента предварительно закладывается канализационная труба для стока воды в сточную яму.
Сделать подсыпку песка и щебня толщиной 150-170 мм с последующей трамбовкой.
Уложить слой гидроизоляции, состоящий из рубероида или ПЭТ-пленки.

Этап монтажа теплоизолятора и труб

После реализации перечисленных пунктов можно приступать к монтажу теплоизоляции и труб:

Уложить слой пенополистирольных плит с последующей обработкой стыков монтажной пеной.
При необходимости для устранения мостиков холода установить листы полистирола по периметру помещения, ширина листов соответствует толщине будущей стяжки.
Уложить слой экофола, стыки проклеить при помощи специального скотча.

Перед укладкой в бане стяжки и труб под теплый водяной пол заранее укладывают армирующую сетку. На ней монтируется контур из труб в соответствии с разработанным проектом с использованием пластиковых хомутов. Отводы трубок выводятся на 0,5 м над уровнем основного покрытия.
Залить слой стяжки, возможно добавление пластификаторов во избежание растрескивания бетона во время эксплуатации отопления. Покрытие накрыть целлофаном и периодически поливать водой. Давление в системе во время заливки – 6 бар.
После высыхания бетона, установить коллекторы и термостаты, подсоединить систему к теплогенератору.

Возможные ошибки

По сравнению с электрическими системами обогрева напольного покрытия, водяные довольно сложны в исполнении. По этой причине случаются досадные ошибки, чтобы их не допускать достаточно придерживаться следующих рекомендаций:

Отводы всегда выводятся в районе установки водяного коллектора, который обычно монтируется в предбаннике.
Некоторые неопытные застройщики пренебрегают установкой коллектора, что не дает возможности регулировать температуру по контурным зонам, и она быстро достигнет критических значений при интенсивной топке. Поэтому узел смешивания необходим в системе.
Не допускать длины контура более 100 метров, иначе эффективность отопления снижается.

Особенности водяного контура от печки

Когда печь используется вместо котла (котлы для теплого водяного пола), над топкой помещают теплообменник.

В этом качестве можно использовать бак или регистр (решетку из труб). От него делают разводку по всей постройке.

Для устройства водяного теплого пола от печки в бане нужен циркуляционный насос (подбор насоса для теплого водяного пола), иначе охлажденный теплоноситель поступать обратно в теплообменник не будет.

Без насоса можно обойтись только в одном случае: если поместить печь ниже уровня пола. Тогда система сможет работать на естественной циркуляции.

Для естественной циркуляции необходимо увеличивать диаметр труб (не менее 2,4 сантиметра, обычно теплые полы укладывают металлопластиковой трубой 1,6). Но, учитывая большую длину контура теплого пола, циркуляция без насоса даже при толстых трубах (о трубах для теплого водяного пола) будет медленной и неэффективной.

Схема теплого пола в бане от печки (не только в бане, в доме тоже) выглядит сложнее, чем система отопления радиаторами. У современных котлов температуру нагрева можно регулировать, у печи – нет.

Температура теплого пола не должна превышать 40 градусов (оптимально – 30), а на печи она будет разогреваться до кипения. Поэтому кроме насоса потребуется еще смесительный узел.

При монтаже нескольких контуров для разных комнат между котлом и полом устанавливают коллектор (монтаж коллектора для теплого водяного пола своими руками). К нему подключают вентили с термоголовками, двух- или трехходовые краны. По возможности, сервопривод. Эти приспособления позволят регулировать работу пола.

Т.к. поместить в печь теплообменник большого размера, как правило, невозможно, рядом с ней устанавливают аккумуляторный бак и соединяют с теплообменником металлическими трубами.

Объем бака зависит от площади обогреваемого помещения и теплоотдачи печи, но не меньше 100 литров. Емкость служит буфером: постоянный водообмен между накопителем и котлом препятствует закипанию теплоносителя.

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

цемент обладает высокой влагостойкостью;
простота устройства;
дешевые материалы.

поломка может быть устранена только после полного демонтажа;
иначе локализовать место аварии невозможно.

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

Другие нюансы

Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.
Конденсат не будет скапливаться, если проложить слой гидроизоляции.
Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
Теплоизоляцию защитит сетка для армирования.
Тепловая энергия не будет потеряна за счет металлизированной подложки.
Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.

Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

Тёплый пол в бане от печки

Если на вашей даче или в загородном доме частые перебои с электричеством и отсутствует магистральный водопровод, но есть печь, тогда целесообразнее сделать тёплый пол в бане с подогревом от печки по следующей схеме:

1. Подготовка основания. Для этого вынимается грунт из-под моечного помещения и хорошо утрамбовывается поверхность. Далее необходимо через стену фундамента проложить канализационную трубу с небольшим уклоном в сторону водосборника. Затем делается 15-сантиметровая песчано-щебневая прослойка, утрамбовывается и засыпается керамзитом (утепляющий слой – не меньше 15–20 см).

2. Монтаж трубопровода:

обустройство гидроизоляции из двух перпендикулярно направленных слоёв рубероида, проклеенных на стыках мастикой или специальным скотчем;
поверх гидроизоляционного слоя настилается любой теплоизолятор;
для защиты теплоизоляционного материала сверху компонуется армирующая сетка, на которую укладываются фольгированный материал (отражающий слой) и трубы (желательно уложить улиткой или змейкой для равномерного прогревания).

4. Заливка стяжки. Для этого можно использовать песчано-цементный раствор или готовые строительные смеси с добавлением пластификатора (можно применить жидкое мыло).

5. Укладка напольного финишного покрытия (производится только после полного застывания стяжки).

6. Установка коллекторов и подключение термостатов.

Методы изготовления

Существуют два метода изготовления такого покрытия в банном помещении. При реализации первого — мы используем газовый котел малой мощности, который монтируем специально для теплого пола. Либо ведем магистраль, утепленную минеральной ватой и фольгированным покрытием, от основного котла в доме, если таковой имеется.

Покрытие с подогревом от котла, является не очень эффективным, так как на его монтаж и дальнейшую работу необходимы существенные затраты. Поэтому, сегодня мы рассмотрим работу такого пола от печки. А отличается данный метод от монтажа с котлом, лишь подключением рабочего коллектора. При работе с котлом, мы подключаем коллектор непосредственно к прямой и обратке, а в деле с печкой — к теплообменнику.

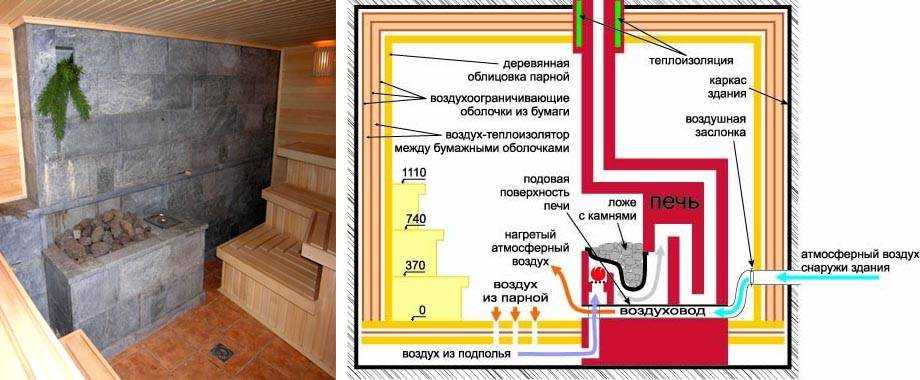

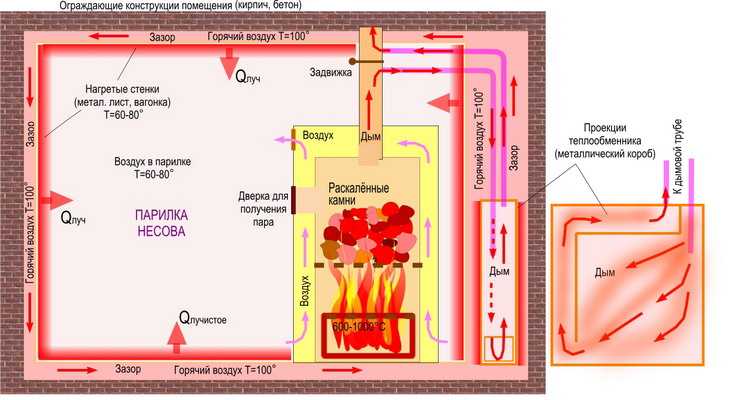

А теперь давайте рассмотрим, как работает система от печки. Она основана на работе змеевика, встроенного в печь, по которому циркулирует вода и нагревается теплом сжигаемого топлива. Сам змеевик может быть встроен как в печь, то есть непосредственно в топку, так и в коллектор уходящих газов печи. Самым эффективным конечно является первый вариант.

Но, при таком расположении имеет место перегрев теплоносителя. Вода в системе может не успеть отдать свое тепло бетонной плите, в которую она вмонтирована, разогреть ее до 90 градусов, а затем и вовсе закипеть, последствием чего будет образование пара, давления и разрыв контура. Избежать таких неприятных последствий можно, установив буферную емкость.

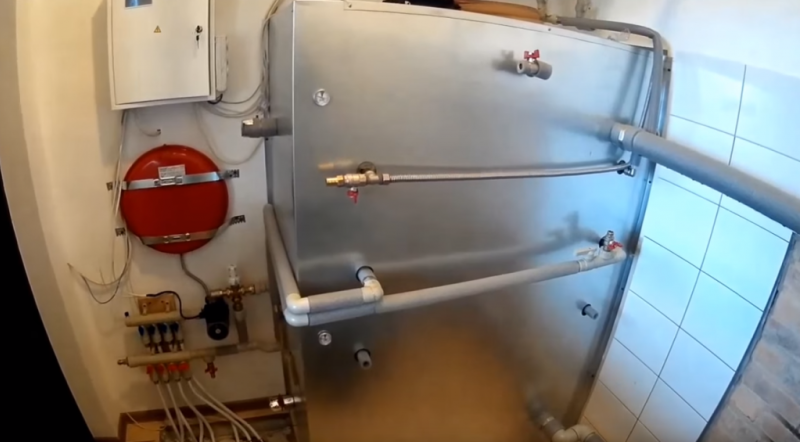

Буфер монтируется в тракт теплоносителя сразу после змеевика. Он принимает на себя постоянно изменяющийся температурный коэффициент и гасит излишек тепла, производимый змеевиком. Далее, все как обычно: коллектор, приборы регулирования температуры и насос. Схема, конечно, может быть изготовлена и без насоса, но для этого печь должна располагаться ниже уровня пола, тогда из-за разницы плотности жидкости будет возникать её движение и естественная циркуляция. Такой способ можно использовать при диаметре циркуляционной трубы более 25 мм, иначе будет создаваться повышенное сопротивление, и система просто не сможет работать.

Принудительная циркуляция

Организовать теплый пол с естественной циркуляцией будет проблематично, ведь вам потребуется выносить котельную за пределы бани. Почему? Так как теплообменник должен находиться ниже уровня пола бани. По этой причине теплый пол от каменной печи легче сделать с принудительным движением теплоносителя, а именно с установкой циркуляционного насоса. Устанавливается он на отводе, где теплоноситель подается в контуры труб из буферной емкости. Таким образом, выполняется циркуляция воды, где остывшая отправляется снова в теплоемкость, прогревается и возвращается в отопительный контур.

Особенности устройства банных теплых полов

В зависимости от условий эксплуатации, технических особенностей бани, структуры фундамента применяются варианты устройства системы теплого пола.

Водяной пол действует по принципу замкнутого контура трубопровода. По нему комплексно циркулирует теплоноситель жидкого типа, который приводится в действие специальным насосом. В роли теплоносителя может выступать обыкновенная вода или антифриз, этиленгликоль. Система демонстрирует высокий уровень подачи тепла, создает комфортные условия в бане.

Система электрического типа создается при помощи инфракрасных матов из пленки и кабельных полов. Каждый из вариантов имеет ряд особенностей при вводе в эксплуатацию и монтаже, которые обязательно учитываются мастерами при установке.

Водяная система требует дополнительной установки и постоянной работы насоса, применения труб из пластика или меди, элементов арматуры. Несмотря на расходы при установке, водяной теплый пол окупается всего за несколько лет, что отличает ее от электрического аналога. Выполнение монтажа с использованием инфракрасного или кабельного подогрева стоит дешевле, но влияет на потребление электроэнергии.

Аналогично выглядит ремонт с кабелем. Практичным и надежным вариантом станет инфракрасный пол. Повреждение одного участка не повлияет на функционирование оборудования. Пленочный тип не нуждается в широкой стяжке, что практично в эксплуатации. Монтаж теплых полов для бани выполняется на специальные теплоизоляционные материалы на основе цементно-песчаной смеси, сухой стяжки. На верхнюю часть укладывается лицевая сторона покрытия. В ряде случаев применяется дополнительная гидроизоляция. Используется толстая пленка из полиэтилена, минеральная вата, керамзит или пенофол.
