Как сделать дымоход для камина: устройство, схемы, какой лучше и почему

Какой дымоход лучше

При обустройстве дымохода, не последнюю роль играет правильно подобранный материал. Лучше всего использовать трубы, выполненные из нержавеющей стали. Снаружи их обделывают кирпичом, блоками, выкладывая трубу, внешне напоминающую классическую каминную. При этом кирпич может использоваться не только термостойкий. Трубы имеют высокий уровень защиты от нагревания, поэтому кирпичная кладка не будет сильно нагреваться.

При монтаже стальной трубы в виде вкладыша в дымовыводящем канале, обязательно монтируется дверца для проведения осмотра системы, ее чистки. Такие дверцы размещают в местах наклона, где продукты распада могут выдавать осадок. Через окошки проводят чистку системы выведения дыма.

Хорошо зарекомендовали себя керамические трубы, предназначенные для монтажа дымохода. Они стоят очень дорого, из-за чего редко применяются. Снаружи их облагораживаются пустотелыми керамзитобетонными блоками, кирпичом. В результате трубы дымоотводящей системы получаются спрятанными внутри привлекательного короба.

Сверху на любой тип конструкции одевается оголовник. В местах прохождения труб через сгораемые конструкции, монтируется надежная, огнеупорная изоляция.

Дымоход коллективный: правильное подключение

Размеры дымохода, используемого одновременного для нескольких отопительных приборов — отдельная тема для разговора.

Если необходимо дымоотведение от ряда отопительных приборов, то расчет дымохода производится с учетом всех отопительных приборов, используемых в системе, их типа, мощности, потребляемого топлива.

К примеру, в доме при едином дымоходе устанавливается несколько отопительных приборов, котел общей системы отопления и камин.
Сразу становится понятным, что перед нами совершенно разные системы. Диаметр дымохода камина совершенно не соответствует диаметру дымохода котла.
Как правило, камины работают на дровяном топливе, а котлы обогревательной системы дома — на природном газе.

Можно ли совместить эти 2 совершенно разные системы? Можно. Более того, при правильном размещении отопительных приборов они не только не создадут проблем, но и будут дополнять друг друга.

Как это происходит?

В один дымоход включен котел и камин. При работе котел периодически отключается и переходит в режим ожидания. В это время у нас работает камин. Поэтому в дымоходе поддерживается нормальная температура, газы не остывают.
Отсюда отсутствие конденсата и хорошая тяга при последующем запуске котла.
Но размер дымохода для камина должен быть значительно большим, чем для котла. И в случае если мы будем использовать только котел без запуска камина, у нас могут возникнуть проблемы с избыточной тягой, приводящей к неправильной работе котла.
Как мы знаем, диаметр дымохода для камина рассчитывается по соотношению 1:10 к его топке. Становится ясным, что такой диаметр дымохода очень велик для котла. Камином люди пользуются нечасто, а котел обогрева работает постоянно в зимнее время.
Значит, нужно сделать дымоход меньшего диаметра, подходящего для котла? Нет, это будет большой ошибкой. Когда котел будет работать самостоятельно, все будет прекрасно. Когда запустится камин, в дымоходе будет создаваться повышенное аэродинамическое сопротивление.

Двухходовой дымоход. Рис. 1

неправильная работа отопительных приборов;
попадание угарных газов внутрь помещения.

Это уже опасно для жизни. Отравление угарными газами зачастую приводит к летальному исходу.

Двухходовый дымоход — решение вопроса

Как же решить данный вопрос?

Наш совет — используйте двухходовой дымоход.

Преимущество двухходового дымохода:

Двухходовой дымоход. Рис.2

возможность использования различных тепловых приборов одновременно и по отдельности в одном дымоходе;
стабильная работа каждого прибора;
экономия при строительстве и монтаже;
экономия пространства.

Монтируя такой дымоход, необходимо соблюсти все условия для правильной работы каждого прибора. Если камин сможет прекрасно функционировать с кирпичным дымоходом, то для котла необходимо выполнить гильзовку. Это предохранит кирпич от щелочного воздействия конденсата.

Перед тем как браться за установку и монтаж дымохода для нескольких систем, ознакомьтесь с параметрами работы каждого отопительного прибора. Лучшим решением будет приобретение специального двухходового дымохода промышленного изготовления. Так вы убережете себя от возможных ошибок при проектировании. Даже для опытного специалиста подключение различного типа отопительных приборов в один дымоход является сложной задачей.

Изготовление и установка дымохода своими руками

Решившись на изготовление дымохода своими руками, прежде всего, следует:

определиться с материалом, из которого будет выполнена конструкция;
выполнить чертёж и схему будущего строения;
произвести расчёт размеров.

Универсальной строительной схемы дымоотводящей конструкции не существует, для каждого дымохода она будет индивидуальна, т.к. зависит от ряда факторов:

особенностей помещения, где планируется установка камина, и строения в целом;
типа отопительного прибора;
вида используемого топлива;
выбранного строительного материала (коэффициента его теплового расширения).

Из каких материалов лучше сделать

Изначально выбор материала основывается на типе используемого камина и только затем на эстетичности и личных предпочтениях владельца.

Кирпичный дымоход рекомендован к использованию только с твердотопливным оборудованием.
Симбиоз кирпича и газового камина – не самое лучшее решение, т.к. температура переработанных продуктов сгорания у газовых приборов достаточно низкая. Это приводит к образованию большого количества конденсата, который, вступая в химическую связь с продуктами горения, разрушает кирпичную конструкцию. Это же касается и жидкотопливных, пиролизных (газогенераторных) или пеллетных (автоматизированных твердотопливных) каминов.

Если же кирпичная кладка является для вас обязательным условием, следует произвести гильзование (футеровку) дымоходного канала, т.е. установить вовнутрь однослойную трубу из нержавейки, отличающейся стойкостью к кислотной среде. Достоинство металлического вкладыша ещё и в том, что его можно вставить в дымоотвод даже по завершению строительных работ или в ходе реконструкции старой шахты. При этом между стенкой и стальным вкладышем обязательно должно оставаться расстояние.

Чертеж и схемы

Схема устройства металлического сэндвич-дымохода:

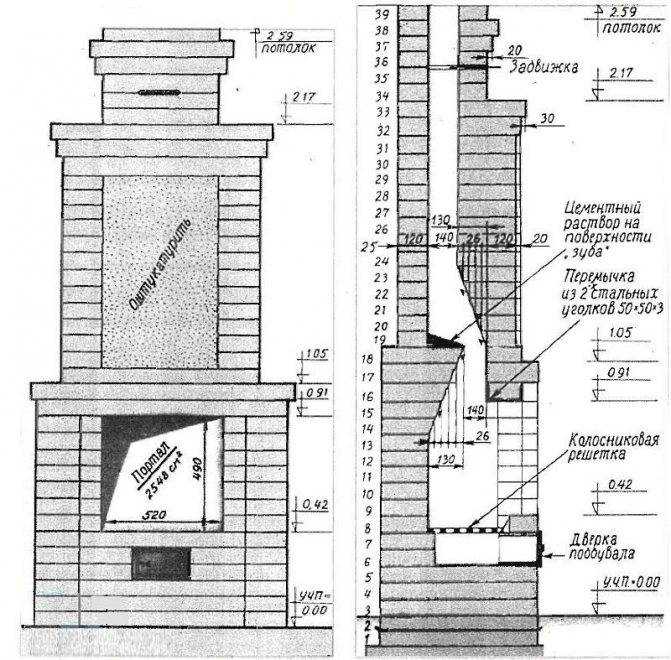

Чертёж традиционной кирпичной дымоходной шахты:

Схема дымоходного канала из кирпича со стальным/керамическим вкладышем:

Расчет размеров

При проведении проектных расчётов определяется необходимое сечение и высота труб. При этом учитываются:

мощность камина;
тип топлива;
место его размещения;
климатические особенности региона.

Когда полученный результат ниже высоты дома, он корректируется в большую сторону, учитывая нормативные стандарты к высоте (не менее 5 метров) и требуемый уровень возвышения над крышей.

Кроме того следует придерживаться следующих рекомендаций:

диаметр дымоотводящего канала должен равняться диаметру выходного патрубка камина;
диаметр дымоходной шахты при одновременном подсоединении к нему двух агрегатов высчитывается по каждому отдельно и суммируется;
при закруглении в поворот, радиус этого закругления не должен превышать сечение основного контура.

Для определения необходимых параметров, зная мощность отопительного агрегата, можно воспользоваться таблицей:

Для поддержания оптимальной теплоотдачи и безопасности контура немаловажное значение имеет толщина стенок трубопровода. В зависимости от типа материала установлены следующие минимальные значения:

для кирпичной конструкции – 12 см;
для бетонной – 6 см;
для стальных труб – от 1 мм.

Выбор дымохода

Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.

Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.

Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный

При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине

Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.

Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
Обязательно ознакомиться с инструкцией производителя.
Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.

Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии “труба в трубе”. Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.

Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.

Огнеупорные изделия

Эти изделия делают из керамики, особо устойчивой к огню. Их монтируют из отдельных звеньев (модулей), а затем закрывают оболочкой (материал которой – керамзит или зеркальная сталь). Сечение трубы – круглое либо квадратное.

Как правило, высота одного модуля может составлять до тридцати трех сантиметров.
Диаметр может варьироваться от десяти до тридцати сантиметров.

Чтобы чистить дымоход, делают вверху и внизу модулей дверки. Кроме неизолированных труб, выпускаются и сэндвич-трубы, которые содержат внутри (над трубой из керамики) слой негорючего теплоизолятора, а снаружи – каменную или бетонную оболочку.

Для монтажа и уплотнения огнеупорных труб из керамики используют специальные герметики (жаростойкие). Они могут иметь силиконовую либо цементную основу.
При устройстве дымохода снаружи дома необходим фундамент.
Для пожарной безопасности трубу отодвигают от деревянных стен сантиметров на десять-пятнадцать. И не менее метра должно быть до несущих конструкций.
Если перекрытие из горючего материала, то проем в нем должен иметь размер от пяти до десяти сантиметров.
Для прохождения через кровлю делается особый узел-проходка, а сверху на крыше на трубе ставят оголовок.

О том, почему керамические трубы стоит использовать при строительстве дымохода, расскажет это видео:

Как построить камин

Вообще правил постройки камина довольно много и перечислять все в одной статье нет ни какого смысла. Если выполнить хотя бы основные из этих правил, то в будущем это поможет избежать неприятностей, связанных с эксплуатацией камина.

Дело в том, что камин нельзя просто так, как шкаф или плиту, принести домой, поставить на приготовленное место и пользоваться им. Для камина нужны условия. Дело в том, что камин – это набор жёстких пропорций и размеров, которые взаимосвязаны и взаимозависимые. Поэтому, если принять по умолчанию, что по этой части печник выдержал все пропорции, то можно переходить к тем моментам, которые способны помешать нормальной работе даже правильно сложенного или смонтированного камина.

Диаметр дымохода для камина

С каждым годом возрастают требования к экологичности и энергосберегающим свойствам отопительного оборудования, а это в свою очередь приводит к разработке все более совершенных агрегатов, которые позволяют отопить дом с использованием меньшого количества топлива. Таким образом, ужесточение требований к конструкции дымоотводящих каналов весьма оправдано.

Современные каминные дымоходы должны отвечать требованиям следующих критериев:

Прочность и долговечность стоят на первом месте, так как дымовые трубы должны выдержать высокие температуры и при этом сопротивляться действию конденсата и агрессивных кислот.
Аэродинамика. Элементы трубы должны обеспечивать наиболее свободный проход воздуха от камина наружу. Так, оптимальным считается круглое сечение трубы дымохода, так как оно беспрепятственно пропускает воздух вверх. Трубы прямоугольного сечения создают внутри локальные вихри и сопротивления, что сказывается на качестве дымоотведения.
Простота в обслуживании. Чем более гладкая внутренняя поверхность трубы, тем меньше она подвержена образованию отложений копоти и грязи. Такие трубы реже требуют капитальной чистки, при которой используется средство для чистки дымоходов.
Устойчивость к коррозии и эрозии. В продуктах горения имеются кислоты, которые вместе с влагой могут разъедать металлические трубы и швы кирпичной кладки. Во избежание этого, материал дымохода должен быть качественным и устойчивым к различного рода агрессивным веществам.

Этапы строительных работ

После закупки нужных материалов и создания подробного плана, чертежа, приступают к следующим последовательным процессам:

Для такой работы нужно приготовить стандартный цементный раствор.

Приготовление раствора. Для этой работы подойдет обычный раствор из цемента (1 часть), песка (3 части) и воды (3 части). В смесь не должны попасть камни или мусор. Проверить качество массы можно руками. Консистенция раствора должна напоминать густую сметану.
Строительство трубы и топки камина. Труба должна направляться вверх. Уровень проверяется отвесом. Та часть конструкции, которая возвышается над домом должна быть шире. Это защитит деревянное перекрытие от воздействия огня. Место примыкания трубы к крыше делается изолированным, то есть не допускаются щели. Обрамление для камина не должно касаться внешних стенок. Это не допустит перепада температур. Кладка основы выполняется в 3—4 ряда кирпича на глиняном растворе. При возведении топки используется раствор с добавлением огнеупорной глины. Нужно снизить количество металлических деталей до максимума.
Вывод дымохода через перекрытия. Отверстие в потолке можно закрыть металлическим листом или фиброцементной плитой. В середине панели термоизоляции нужно сделать разметку окна. Через нее пройдет сама система. За 3—4 ряда до потолка, на дымоход надевается металлический лист. Затем нужно делать кладку до высоты пола чердака.
Внешние строительные работы. Чтобы обезопасить трубу от осадков и мусора используются дефлекторы, флюгеры, сетки. Наличие колпака будет преимуществом для камина. Наружная кладка выполняется на цементно-песчаном растворе.

Частые ошибки

Наиболее распространенными ошибками являются:

Часто при строительстве такой конструкции допускаются ошибки при ее теплоизоляции.

неправильная теплоизоляция;
шероховатость внешних стенок дымохода;
отклонение конструкции по вертикали;
плохо приготовленный раствор;
защита одним грибком более, чем одного канала;
недостаточная квалификация мастера;
неверные расчеты нагрузки на основание дымохода;
самостоятельный ремонт и переорганизация системы без предварительных пересчетов.

Монтаж дымохода

Если вы решили установить коаксиальный дымоход для газового котла, то вам необходимо изучить основные требования к установке:

высота горизонтальной трубы должна быть более одного метра, вертикального дымохода — пяти метров;
давление, с которым газ подается в трубу, не должно превышать 0,03 кгс / см2, этот параметр указывают производители систем отопления;
возможность горизонтальной установки только при условии, что котел вырабатывает до 30 кВт, с
больший калибр требует установки всего одного вертикального дымохода с выходом через крышу;
при установке конструкции необходимо рассчитывать длину таким образом, чтобы соединительные элементы не пересекались с перегородками, стенами, кровлей.

Монтаж коаксиального дымохода на термопечи

Чаще всего применяется коаксиальный дымоход для газового котла с закрытой камерой сгорания. Для таких установок характерна принудительная организация отвода газов и продуктов сгорания, поскольку в их конструкции не предусмотрено наличие реверсивной тяги. Напольные котлы обычно устанавливают с закрытой камерой, коаксиальный дымоход можно подключать сверху, с боков, реже снизу.

Требования к установке дымохода для таких конструкций повысились, так как горизонтальный отвод продуктов сгорания менее эффективен, чем вертикальный, и при установке дымохода необходимо соблюдать определенный уклон. Для таких котлов оптимально использовать трубы диаметром 60 мм внутри и 100 мм снаружи. Дополнять конструкцию можно специальными отводами, которые располагаются под углами 90 ° и 45 °, но при установке следует учитывать, что такие отводы существенно уменьшат общую длину дымохода.

Прямой угол сокращает длину на один метр, а наклон 45o — на полметра.

Габаритные размеры горизонтального коаксиального дымохода из эмалированной стали

Для аппарата с закрытой камерой сгорания возможно применение коаксиальных труб из эмалированной стали — снаружи и алюминия — внутри

Реже для таких отопительных приборов используют вертикальные дымоходы, их устанавливают, когда важно не испортить фасад здания или обеспечить бережное отношение к окружающей среде, так как дым, выходящий над крышей, быстрее и незаметно рассеивается для людей человек

Монтажу коаксиального дымохода обязательно должны предшествовать подготовительные работы:

расчет метража и количества необходимых элементов;
подготовка отверстий в стене, потолке, крыше, по всей длине дымохода;
необходимо предусмотреть возможность установки на небольшом уклоне, это необходимо для беспрепятственного стекания образующегося конденсата.

Важны и требования к высоте расположения дымохода — она должна быть на 1,5 метра выше уровня камеры сгорания, такое расположение создаст более эффективную тягу и снизит вероятность возникновения пожаров.

Коаксиальные элементы для дымоходов с прокладками

При монтаже коаксиального дымохода желательно использовать резиновые прокладки на стыках, благодаря им конструкция будет более герметичной и не будет риска задымления.

Если учесть все требования по установке коаксиального дымохода и правильно выполнить все этапы, можно обеспечить долгую и эффективную работу систем отопления, будь то напольное, настенное или встроенное.

Отличия и конструктивные особенности

Труба для дымохода сэндвич имеет характерную и уникальную особенность, которая напрямую связанна с её формой. Каждый сборный элемент состоит из двух основных слоёв:

Внутренний (с меньшим диаметром). Преимущественно изготавливается из нержавейки;
Наружный (больший диаметр). В основе также лежит нержавеющая сталь, которую некоторые производители заменяют латунью или медью. Диаметр данного элемента всегда больше внутреннего участка на 5-13 сантиметров.

Возможные размеры и диаметры труб системы

Из чего состоит сэндвич дымоход

Труба в разрезе

При этом каждый слой имеет различный диаметр и размер сечения. Между двумя поверхностями располагается небольшая прослойка изоляции, которая обладает высоким уровнем огнеупорности, хорошей переносимостью к вырабатываемым в процессе горения щелочным веществам, а также резким перепадам температур и образованию конденсата.

Сэндвич труба дымоход может иметь прослойку из минеральной ваты или иначе базальтовым волокном. В среднем, толщина данного слоя утеплителя варьируется от 2,5 до 6 сантиметров (узнайте как: производить утепление дымохода своими руками). При этом следует отметить, что минеральная вата обладает безупречными звукоизоляционными качествами.

Преимущества и положительные качества

Сэндвич трубы для дымоходов, как уже говорилось ранее, обладают своими отличительными особенностями и исключительными преимущетсвами, подробней ознакомиться с которыми вы можете в данной таблице, а также просмотрев видео в этой статье:

Особенности системы	Описания и разъяснения
Долговечность	Сэндвич трубы для дымохода отличаются возможностью длительной эксплуатации. Это возможно за сёт того, что конденсат образуется в минимальном количестве и не склонен накапливаться на внутренней поверхности.
Универсальность	Дымоходные сэндвич трубы, имеющие уже готовый теплоизоляционный слой, можно устанавливать как снаружи, так и внутри любого помещения. К тому же за счёт гладкой поверхности, сажа и другие продукты горения не накапливаются и не оседают в большом количестве.
Привлекательный внешний вид	Хотя цена на такие трубы достаточно высокая, в отличие от кирпичных аналогов, они имеют более эстетичный внешний вид и с лёгкостью впишутся в любой интерьер. За счёт глянцевой структуры имеющей оттенок металлик, такой дымоход нет необходимости дополнять и скрывать в короб. Помимо этого конструкция изготовлена согласно всем основным нормам и стандартам качества и безопасности. Поэтому специалисты рекомендуют выполнять монтаж таких систем именно на домах и внутри помещений из дерева.
Небольшая масса	Дымоходная сэндвич труба как и вся система в целом имеет небольшую массу, что позволяет выполнить быструю и простую установку. Для труб не возводится дополнительный фундамент, а отличается устойчивостью к различного рода коррозиям и ржавчинам.

Особые случаи

Встроить на втором этаже дымоход — значит смонтировать его, используя герметик либо через отверстие в несущей стене, либо через балкон, если таковой имеется. Здесь наилучшим образом подойдёт для использования коаксиальная труба в качестве дымохода. Она двухконтурная, то есть внутренний контур служит для вывода отработанных веществ, а наружный – для забора воздуха, как на схеме:

В случае проектирования дымохода для камина с одновременным его соединением с кухонной плитой, придерживаются оптимальной высоты и конструкции дымохода, с увеличением сечения и с установкой нескольких заслонок, чтобы можно было закрыть доступ для дыма. Однако по мнению специалистов, каминный дымоход всё-таки не стоит соединять с ещё одним нагревательным прибором, в том числе с кухонной плитой.

Основные параметры и характеристики дымохода

Толщина стенок

. Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

размеры топливника;
площадь поперечного сечения;
мощность топки;
высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения.

От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

насадными, их монтируют над камином, они являются его продолжением;
коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

над плоской крышей на расстоянии не меньше 50 сантиметров;
при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

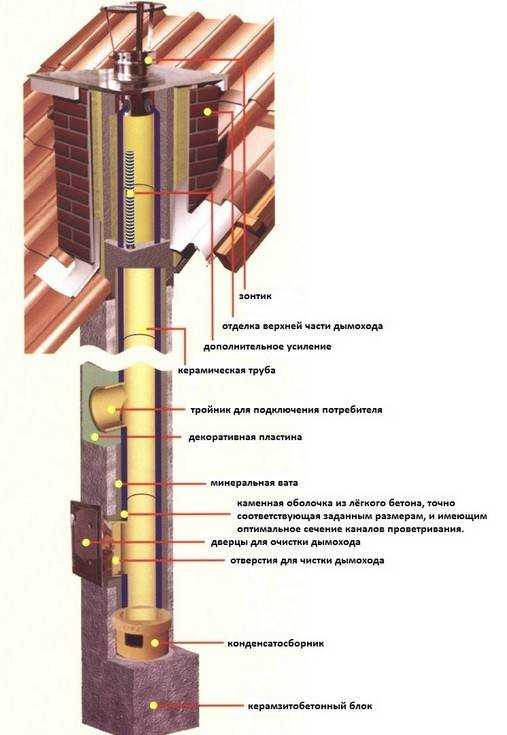

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

Схема дымохода сендвича

Кирпич

Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.

Размер и диаметр дымохода для печи на дровах

Если размер трубы дымохода недостаточен или конструкция смонтирована неправильно, то может образоваться обратная тяга. В этом случае дым пойдет в дом, что не только неприятно, но и может привести к пожару

Поэтому очень важно, чтобы до строительства дымохода был проведен точный расчет геометрии, обеспечивающий необходимую силу тяги и обеспечивающий высокий КПД отопительного прибора. Только зная, каким размер дымохода должен быть, можно приступать к монтажу.

Необходимо точно знать три параметра:

Какой размер труб для дымохода требуется. Чтобы разобраться с длиной трубы, нужно выяснить высоту дома и расстояние от места вывода трубы до конька крыши. Высота трубы должна быть равной рекомендуемым значениям. Если она слишком низкая, она не будет обеспечивать нужной тяги. При чрезмерно высокой ухудшится разрежение, в результате печь будет плохо сжигать топливо и сильно дымить.
Диаметр трубы. Важна также ее конфигурация. Лучшую аэродинамику имеет круглое сечение. На ее стенках меньше оседает сажи, что позволяет реже ее чистить. Размер нужно подбирать, исходя их сечения выходного патрубка у котла.
Сила тяги. Рассчитывается при помощи закона Бернулли, внося в формулу параметры давления среды, а также температуры воздуха снаружи и внутри системы. Обязательно рассчитываются общие потери напора для двух точек: на выходе из трубы и в топке. Тяга должна быть больше, чем сумма потерь напора во всем газовоздушном тракте отопительной системы.

Основные нюансы

Отметим, что дымоход камина и печи конструкционно практически ничем не отличается. Разница лишь в том, что в камине открытая топка, а в печке закрытая. Неправильный расчет дымохода камина может привести к задымлению помещения

Поэтому важно правильно рассчитать размеры топки, определиться какой диаметр будет иметь канал и какую высоту будет иметь конструкция

При этом дымоход должен быть максимально простым, оптимальный вариант–прямым и вертикальным. В том случае, если используется более сложная конфигурация, необходимо предусмотреть отводы с углом более 45 градусов.

Для регулирования воздухообмена не забудьте использовать шибер (заслонку), а для чистки камина необходимо предусмотреть тройник, облегчающий чистку отопительного оборудования.

Важное условие эффективного и безопасного функционирования отопительного оборудования данного типа является надежная теплоизоляция. Дымоход нагревается, поэтому необходимо надежно защитить от возгорания перекрытия и стены (для этого используется минеральная базальтовая вата). Также необходимо подумать и о защите от холода, если канал располагается в наружной стене или на улице, что крайне не желательно

Сверху дымоход защищается от атмосферных осадков флюгером или грибком

Также необходимо подумать и о защите от холода, если канал располагается в наружной стене или на улице, что крайне не желательно. Сверху дымоход защищается от атмосферных осадков флюгером или грибком.

Также отметим, что современный камин может иметь различную конфигурацию, конструкции из огнеупорного кирпича или камня с открытой топкой используются все реже, на смену им пришли камины с чугунной закрытой топкой (лицевая панель изготавливается из специального огнеупорного стекла).

Расчет для камина с закрытой топкой практически аналогичен расчету дымохода печи. А вот о том, как выполняется расчет в том случае, если камин имеет открытую топку, поговорим ниже.

Определение размеров конструкции на конкретном примере

Выполнить расчет дымохода камина самостоятельно очень трудно. Для этого необходимо иметь знания и практический опыт в такой сложной сфере, как теплотехника. Поэтому воспользуйтесь теми методическими материалами, которые были разработаны специалистами, благодаря чему размеры, в том числе диаметр дымохода, определяются очень легко.

Одной из классических таблиц является соотношение открытого топочного пространства к общей эффективной высоте дымохода, которая позволяет определить сечение канала

Открытое топочное пространство измеряется в квадратных метрах, для этого достаточно высоту топки умножить на ее длину.

Параметры общей высоты дымохода измеряются в метрах, в данном случае просто необходимо сделать расчет, в котором определить общую высоту конструкции.

Возьмем конкретный пример и размеры.

Высота топки равна 0,5 метра, а длина 1,1 метра. В этом случае площадь топки 0,55 м2. Эффективная высота, при которой дымоход выходит за конек, составляет 8,00 метров. Берем таблицу и определяем что точка пересечения вертикальной и горизонтальной линий находится непосредственно в секторе, где диаметр равен 25 см2. Таким образом мы определили, что открытая топка камина должна иметь дымоход с внутренним сечением канала, равным 25 сантиметров.

Следует обратить внимание и на другой момент. Камин должен иметь приточную вентиляцию. При ее отсутствии в помещении создается разряжение, это в свою очередь приводит к образованию обратной тяги и выходу дыма в комнату

Камин дымит. Поэтому необходимо также рассчитать диаметр канала приточного воздуха, при котором отопительное оборудование будет работать правильно

При ее отсутствии в помещении создается разряжение, это в свою очередь приводит к образованию обратной тяги и выходу дыма в комнату. Камин дымит. Поэтому необходимо также рассчитать диаметр канала приточного воздуха, при котором отопительное оборудование будет работать правильно.

Для этого воспользуйтесь таблицей соотношения открытого топочного пространства (площадь, которую имеет открытая топка) к объему помещения в кубических метрах.

Объем помещения определяется путем умножения высоты на длину и ширину комнаты.

Так выполняются простейшие расчеты, позволяющие ответить на вопрос: «Какой дымоход должен иметь камин с открытой топкой». Все в упрощенном варианте. Более сложные варианты предполагают использование сложных формул, которые являются основополагающими в теплотехнике. Но об этом в следующих материалах.
