Для чего применяется трубка вентури и какие её виды существуют

Как сделать инжектор Вентури своими руками?

Главная страница » Как сделать инжектор Вентури своими руками?

Нередко владельцы загородных (дачных) коттеджей сталкиваются с проблемами эффективной работы отопления по причине отсутствия локального циркуляционного насоса. Однако после того, как циркуляционный насос установлен, бачок коллектора переполняется, а верхние радиаторы заполняются воздухом. После исследования специалистами, выясняется – применяемый для отопления котёл гравитационной подачи нуждается в специальной сантехнике, если используется насосная система в контуре радиаторов. К тому же работа такой системы отопления во многом зависит от корректности монтажа котла. В частности, от такой, казалось бы, несущественной детали, как инжектор Вентури (точнее трубка с эффектом Вентури), внедрённый в тройник.

Конструкция трубок Вентури

Трубка Вентури — вертикальное трубное изделие (распылитель) с пережимом.

Внешне такая трубка является трубопроводной конструкцией с перетяжкой.

Подобное трубное изделие состоит из патрубка, на котором установлена кольцевая камера, и горловины с несколькими отверстиями, регулирующих давление. При этом отверстий должно быть 4 как минимум.

Подобное трубопроводное изделие обладает конической и цилиндровой формами, имеет сопло Вентури и диффузор.

Такой расходомер делают в 2 вариантах — стандартную (длинную) или укороченную, в зависимости от длины диффузора.

При этом, если диаметр расходомера больше установленного диаметра диффузора, трубка Вентури — укороченная, а в случае одинаковых диаметров — длинная.

В зависимости от возведённой трубопроводной конструкции такая трубка бывает 2 видов — цельной или сделанной из нескольких элементов.

Классификация труб Вентури

Классификация может осуществляться по виду входного конуса.

Таким образом можно различать следующие виды:

• с литой конической частью необработанной — изготавливаются путем литья конуса в песочную форму или иными, похожими методами, после которых обработка конической части измерительного прибора не предусматривается. Обработка осуществляется лишь горловины и закругления, находящегося между коническими и цилиндрическими элементами.
• с литой конической частью обработанной — изготавливается также, по средствам литья, но в отличие от первого варианта конические и цилиндрические входные части проходят предварительные обработки. Участки между коническими и цилиндрическими частями данного типа измерительного прибора выполнены либо в закругленной форме, или не закругленной.
• с конусом, выполненным из листовой стали по средствам сварки -выполнен либо в закругленной форме, или не закругленной. Этот тип измерительных приборов изготавливается по средствам сварки.

Помимо этого, классификация осуществляется и по типу конструкции самой трубы и материала, из которого она выполнена. В этом случае различают трубы, состоящие из цельной трубы, и изделия, имеющие в своем основании трубы выполненные из составных частей, сочетающихся друг с другом по средствам резьбовых, фланцевых и иных соединений.

Трубы Вентури служат для измерения расхода различных жидкостей и газа.

Использование их в промышленности имеет ряд неоспоримых и ценных преимуществ по сравнению с другими измерительными приборами:

• При использовании конструкции достигается минимальная потеря давления;
• Во время эксплуатации данного измерительного прибора исключается какая-либо засоренность отложениями;
• Трубы Вентури отличаются своей повышенной износостойкостью и являются очень долговечными измерительными приборами.
• При эксплуатации требуют к себе минимальное количество трудозатрат;
• Несмотря на простоту конструкции, данный измерительный прибор отличается высокой надежностью и хорошей точностью измерения;
• Отдельным пунктом отметим длительный срок эксплуатации труб Вентури в промышленных условиях.

Области применения измерительного прибора

Трубы Вентури находят свое активное применение в таких аппаратах, как скруббер Вентури — это скоростной газопромыватель, цель которого – очистка газа от микронной и субмикронной пыли. Данный очистительный прибор отличается от других аналогичных приборов своей высокой производительностью и низкими потерями. Актуальна труба Вентури в инжекторах, работающих в струйных насосах, предназначенных для сжимания газов, паров жидкостей и дальнейшей подачи их в емкости с повышенным давлением, где осуществляется выработка кинетической или тепловой энергии. Также данные инжекторы находят свое применение в ДВС – двигателях внутреннего сгорания, актуальны в котлах для парового отопления и системах внесения орошения для нужд сельского хозяйства.

Разновидности

Основные различия носят конструкционный характер в том смысле, что отдельные технологические части имеют особое исполнение. Например, распространенным видом являются сопла, в которых предусмотрена литая коническая часть без обработки. Такие модели производятся литьевым методом с применением специальных песочных матриц, причем обработке подвергаются только закругления детали и горловина. Более усложненной модификацией являются модели, в которых предусматривается и предварительная обработка входных участков, с которыми взаимодействует струйный насос в разных версиях. При этом центральная основа может быть выполнена без специальной обработки.

Принципиальные отличия от вышеупомянутых видов имеет устройство, изготовленное не литьевым, а сварным способом. В данном случае конусная часть может быть реализована и в прямой, и в закругленной форме.

Модернизация насосной станции: эжектор

Глубокая скважина – прекрасное инженерное решение для обеспечения водой жилого частного дома. Вода, добытая из глубинных слоёв грунта, обычно отличается хорошим вкусом и благоприятным для человеческого здоровья химическим составом. Исключения из этих правил встречаются довольно редко.

Проверив качество живительной влаги в лаборатории местной санэпидемстанции, хозяева тут же принимаются за обустройство автономного водопровода. И тут перед ними возникает небольшая техническая проблема. Как обеспечить подходящее давление в системе и одновременно обеспечить бесперебойный забор воды из глубины больше десяти метров?

Источник

Как работает редуктор для газовой колонки: конструкция

Основная задача редуктора газовой колонки – пропускать воду внутрь оборудования и заботиться о включении и выключении нагревателя при открытии и, соответственно, закрытии крана. Узел, расположенный в редукторе отвечает за изменение протока воды. Устроена “лягушка” достаточно сложно.

Так, водогазовый редуктор газового водонагревателя состоит из:

• Мембраны и диска (грибка);
• Регулятора расхода;
• Регулятора температуры;
• Регулятора подачи воды при открытом и закрытом смесителе;
• Сопло Вентури;
• Фильтра горячей воды.

Водяной блок выполняет еще и защитную функцию – если напор воды будет недостаточным, редуктор выключит колонку, заботясь о том, чтобы оборудование не перегрелось

Схема строения узла в каждой отдельной модели остается неизменным. Различия могут быть лишь в материале изготовления узла: газоводяной блок изготавливают из латуни, пластика, полиамида.

Так, вода, поступая в колонку, воздействует на диафрагму и диск (грибок). Детали меняют свое расположение, что вызывает активизацию штоком клапана газового узла, к горелке начинает поступать топливо. Как только кран закрывается, давление в системе снижается, детали возвращаются на свои места и горелка гаснет.

Назначение и строение

Трубка Вентури является как очистительным, так и измерительным устройством. С ее помощью можно произвести замер расходуемого потока газов и жидкостей.

Такой расходомер изготавливается из различных материалов, которые предназначены для конкретной среды. Это позволяет значительно снизить скорость коррозионного процесса.

Устройство изобрёл физик из Италии Джованни Баттиста Вентури, поэтому оно так и называется. Трубку можно монтировать на трубопроводах, имеющих различную конфигурацию.

Зачастую этот расходомер устанавливается в вертикальном положении, и только в некоторых случаях — в горизонтальном. В конструкции есть элемент, в котором вмонтированы форсунки с водой.

У конструкции есть несколько особенностей:

1. Струи воды направляются на поток газа.
2. Иногда форма пережима изменена на прямоугольную. В этом случае струи воды становятся короче из-за их расположения на большей стороне.
3. Газообразное вещество можно очистить с 20 до 100 миллиграмм на кубический метр. Не имеет значения, насколько сильно был загрязнён газ.
4. Качество очистки зависит от количества расходуемой воды и скорости газового потока. Рекомендуется использовать около 700 мл на один кубометр.
5. Диаметр устройства в пережиме должен составлять от 450 до 600 мм.
6. Максимальная производительность конструкции достигает 80 кубометров в час.

Сама трубка Вентури состоит из двух конусообразных элементов, которые называются выходными и входными. Также в конструкции есть середина и цилиндр. Верхний конус и горловина дополняются спускными камерами, которые выполнены в виде колец.

Классификация

В зависимости от входной конической части различают следующие трубы Вентури:

• С литой необработанной конической входной частью, изготавливаемые путем литья в песочную форму и прочими методами, не предусматривающими обработку конической входной части. При этом производят обработку горловины трубы Вентури и закругления мест перехода между цилиндрическими и коническими элементами;
• С обработанной конической входной частью, также изготавливаемые литьем. Выполняют обработку конической и цилиндрической входных частей, а также горловины. Места перехода между цилиндрическими и коническими элементами могут быть закруглены или не закруглены;
• Со сварной конической входной частью из стали листовой, изготавливаемые при помощи сварки. В случае ИТ большого диаметра трубы Вентури могут не подвергаться механической обработке, а в случае ИТ с малым диаметром выполняют обработку горловины.

Кроме того, трубы Вентури различают по длине диффузора:

• Укороченные;
• Нормальные.

А также – по типу, конструкции и материалу трубы:

• Цельные трубы;
• Составные, включающие себя несколько сочлененных при помощи разъемных (фланцевых, резьбовых и т.д.) соединений.

Существует также такой тип труб Вентури, как ГВПВ, что расшифровывается как «высокоскоростной прямоточный газопромыватель Вентури». В маркировке таких труб после аббревиатуры обычно указывается значение площади сечения горловины данной трубы.

Полезно: кроме того, маркировка может включать в себя обозначение «01», что означает модификацию, имеющую повышенное удельное орошение.

Основные параметры

Трубы Вентури имеют следующие основные характеристики:

• Вентури-труба в разрезе

  Запыленность очищаемых газов – не более 30 г/м3;

• Температура очищаемых газов – не более 400°;
• Расход воды (удельный) – от 0,5 до 2,5 л/м3;
• Сопротивление гидравлическое – от 6 до 12 кПа (от 600 до 1200 кгс/м2).

В состав трубы Вентури с круглым сечением входят диффузор, конфузор, горловина и штуцеры с форсунками, подводящие орошающую жидкость.

Приведем основные параметры таких труб:

• Относительную длину горловины рассчитывают по формуле Dx0,15, где D–диаметр данной горловины;
• Угол раскрытия для конфузора составляет 28°, для диффузора – 7°;
• При эксплуатации трубы Вентури могут устанавливаться на наклонных, вертикальных или горизонтальных участках трубопроводов;
• При изготовлении основных деталей и узлов используются следующие материалы: для трубы Вентури – сталь марок 12Х18Н10Т или ВСт, для форсунка – сталь марки 08Х13.

Основные преимущества труб Вентури

Пример трубы Вентури

Трубы Вентури, использующиеся как сужающие устройства расходомеров с переменным перепадом для измерения расхода пара, жидкости или газа, имеют следующие преимущества:

• Потери давления минимальны;
• Отсутствие засорения отложениями;
• Трубы Вентури в наименьшей степени подвержены износу измерительных плоскостей;
• Высокая прочность;
• Минимальная трудоемкость производства;
• Высокая надежность;
• Длительный срок службы.

Применение труб Вентури

Вентури Инжектор

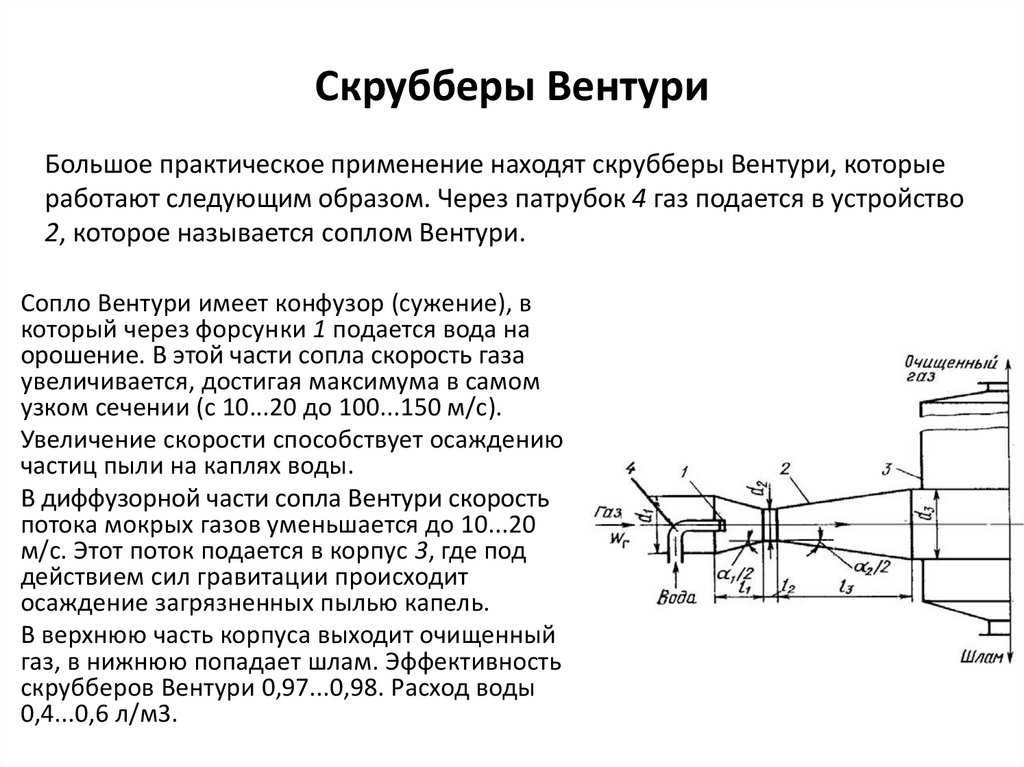

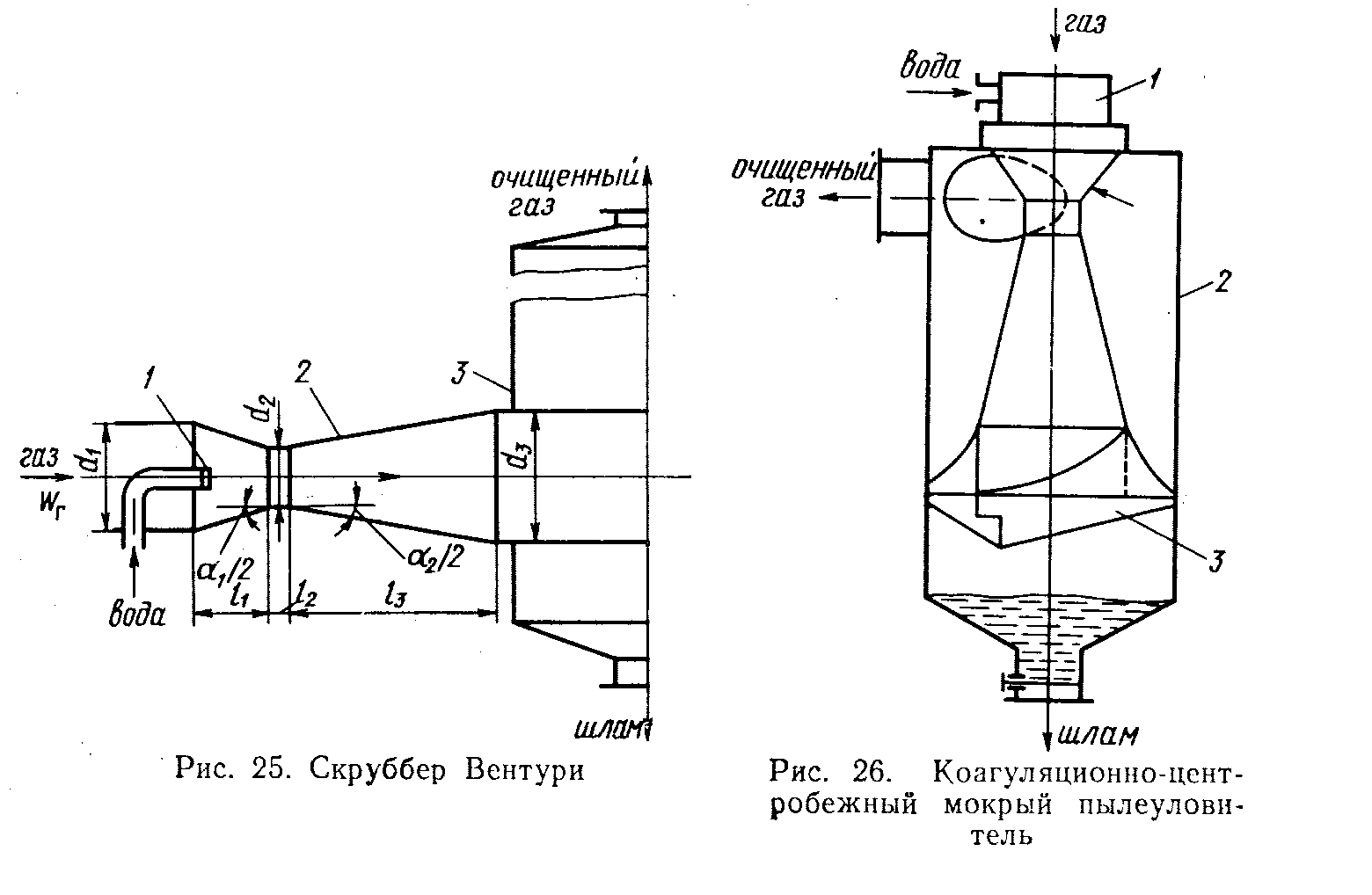

Трубы Вентури могут применяться в таком аппарате, как скруббер Вентури, представляющем собой скоростной газопромыватель, выполняющий очистку газов от субмикронной и микронной пыли.

Такой скруббер отличается высокой по сравнению с другими влажными промышленными пылеуловителями эффективностью, а его основной частью, снижающей гидравлические потери, является Вентури труба.

Кроме того, трубы Вентури применяются в инжекторах – струйных насосах, сжимающих газы и пары и нагнетающих жидкость для подачи в емкости повышенного давления, преобразуя тепловую и кинетическую энергию рабочего потока в энергию потенциальную смешанного потока.

Инжекторы применяются в двигателях внутреннего сгорания, а также при подаче в паровые котлы питательной воды, и в системах внесения удобрений и орошения.

Вот и все, что хотелось рассказать о таком приборе, как труба Вентури. Несмотря на то, что такие трубы известны в основном специалистам, как, например, дымовые трубы котельной, другие виды дымовых труб, многие люди пользуются ими ежедневно, даже не зная об этом.

Виды эжекторов

Насосные станции водоснабжения для частного дома или коттеджа производятся со встроенным или отдельно вмонтированным в трубопровод эжектором.

Станции со встроенным эжектором используются для перекачки воды из скважин небольшой глубины, накопительных емкостей и других водных источников. Отличаются способностью захватывать воду, находящуюся ниже патрубка.

Встроенный эжектор устанавливается внутри насоса. Такое решение позволяет значительно уменьшить размеры станции. В данном случае установка фильтра не требуется, насос со встроенным эжектором не чувствителен к частицам песка, взвешенных в воде. Такие станции преимущественно используются для систем полива и с глубиной скважин до десяти метров, для водоснабжения жилых зданий их устанавливать не рекомендуется — работают они очень шумно.

Насосная станция со встроенным эжектором

При установке эжектора как отдельного узла требуется дополнительный бак для воды и снятия нагрузки с двигателя. Эжектор подключают между скважиной и двигателем в находящуюся в воде часть трубопровода. Для безотказной работы устройства прокладываются две трубы, а также патрубок с фильтром грубой очистки и обратным клапаном. Для предотвращения завоздушивания системы трубы устанавливаются строго в вертикальном положении.

Станция такого типа работает практически бесшумно и поставляет воду из скважин глубиной до пятидесяти метров (оптимальная глубина от 15 до 20 метров). Насосные станции требуют установки фильтров для защиты от попадания примесей песка, ила, глины, находящихся в воде.

КПД станций с эжектором выносным невелик по сравнению со встроенным, но этот недостаток компенсируется способностью подачи воды со значительных глубин. Размещать станции можно в нескольких десятках метров от источника.

Принцип работы трубки Вентури

Жидкость, газ или пар проходит через сужение трубки Вентури. Затем происходит увеличение скорости потока. По мере увеличения скорости потока уменьшается давление, оказываемое жидкостью, газом или паром на стенки сосуда — возникает перепад давления. Перепад давления передается на измерительное устройство через два отбора, вмонтированных в трубку.

Труба Вентури – это измерительный прибор, выполненный в качестве суженого устройства, благодаря чему возникает перепад давления для измерения расхода потока газа, пара и иных жидкостей. Труба Вентури изготавливается из материала, который устойчив к воздействию той или иной среды, расход которой измеряется, или же с обработанной внутренней поверхностью, устойчивой к измерительной среде.

Конструкция получила свое название в честь итальянского изобретателя Дж. Вентури и может монтироваться в трубопроводах в различных плоскостях: горизонтально, вертикально (наиболее распространенный вариант) или наклонно.

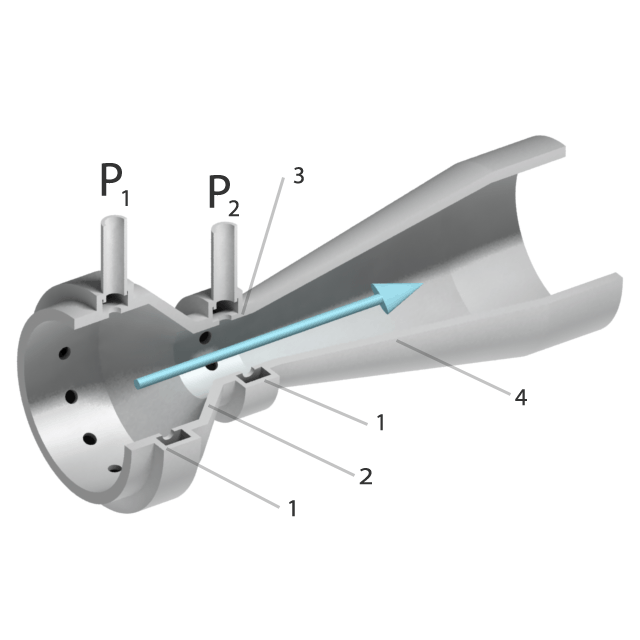

Труба Вентури. 1- кольцевые усредняющие камеры, 2- конус, 3- горловина, 4- диффузор

Внешне – труба Вентури (или труба распылитель) выглядит как вертикально расположенная конструкция с перетяжкой. Составными элементами Вентури трубы являются входной патрубок, с имеющимися на нем кольцевой камерой и отверстием, которое служит для отбора давления. Также данный измерительный прибор имеет входной конус, переходящий в горловину с аналогичными отверстиями для отбора давления и диффузор. Число отверстий должно равняться не менее четырем.

Труба выполняется в двух вариантах — обычной длинны или укороченная. Данное измерение осуществляется по длине диффузора. В зависимости от конечного типа конструкции измерительная труба Вентури может быть как цельной, так и сочлененной из нескольких элементов.

Как работает сопло Вентури?

Устройство было названо в честь итальянского ученого именно по той причине, что он открыл эффект снижения давления, когда рабочая среда проходит через суженный участок. Именно по этому принципу, дополненному законом Бернулли, функционируют такие трубки. На практике это означает, что жидкость минует суженный участок, в процессе чего происходит отбор давления в специальных кольцевых камерах, которыми снабжается сопло Вентури. Принцип работы также предполагает взаимодействие каналов отвода с непосредственными приборами измерения. Для точного замера, в частности, применяется манометр, который может быть представлен и в виде аналогового устройства, и цифровым аппаратом.

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

• прорыв мембраны;
• нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
• образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
• разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
• заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
• попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
• износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.

Как перенести газовую трубу — нормы и правила

Окончательное решение о том, как выполнить перенос газовых труб на кухне, и можно ли это сделать вообще, принимают соответствующие службы. Владелец жилья может сам составить проект перепланировки газовых коммуникаций, но утверждать его будут специалисты, которые точно знают, возможна ли реализация такого проекта и в какую сумму он обойдется.

Порядок оформления разрешения на перемещение газовой трубы выглядит следующим образом:

1. Сначала нужно обратиться в газовую службу, работающую в данном регионе. Обычно приходится оббегать немало дверей, чтобы найти нужную – но это нормальная практика, которая при определенном упорстве обязательно даст результат.
2. В газовой службе обязательно выдадут образец, по которому нужно написать собственное заявление о желании поменять или передвинуть газовые трубы. На основании этого документа будет возможен приезд специалиста соответствующего профиля. Заметим, что врезка в газовую трубу под давлением выполняется в таком же порядке.
3. Потом должен приехать мастер, который рассмотрит составленный проект, учтет все нюансы уже существующей системы и проведет необходимые расчеты. Потратить время на собственный проект однозначно стоит – нередко случается так, что специалист одобряет грамотно и качественно разработанный план.
4. Далее усилиями конторы, с которой приходится работать, составляется смета. Составленная смета обязательно должна согласовываться обеими сторонами.
5. Последний этап – оплата услуг по смете. В том случае, если смета по какой-то причине не подходит, то можно обсудить ее с мастером – в большинстве случаев удается найти компромисс, удовлетворяющий запросам всех сторон.

В худшем случае, если предложенный хозяином проект был полностью отклонен, а смета, предложенная газовой службой, оказывается слишком невыгодной, можно воспользоваться альтернативным решением проблемы со слишком заметными газовыми трубами. Для этого приобретается, заказывается или создается самостоятельно короб, который позволит скрыть расположение труб на кухне, в результате чего их вид больше не будет портить дизайн кухни.

Трубка Вентури и другие детали гравитационной схемы

Кроме требований инсталляции инжектора Вентури, точку, где перекачиваемый радиаторный контур возвращается в линию гравитационной подачи, рекомендуется создавать как можно ближе к котлу, а фактически — у бачка коллектора. Инструкции по эксплуатации большинства гравитационных котлов, как правило, содержат оптимальную схему системы водопровода.

Когда в системе устанавливается инжектор Вентури, действие этого элемента рассчитывается на малую силу. Достаточно чтобы внедрением инжектора Вентури обеспечивался эффект небольшой разницы давления, не нарушающий нормальную гравитационную циркуляцию.

Схема домашней сантехнической системы с инжектором Вентури: 1 – котёл гравитационной подачи; 2 – место установки инжектора; 3 – циркуляционный насос; 4 – подающий и обратный трубопроводы системы радиаторов; 5 – линии к расширительному бачку; 6 – водяной накопитель

Оптимальный перепад фактически не изменяет естественного движения воды, исключает всасывание воздуха вниз по расширительной трубе, с последующим наполнением радиаторов воздухом. Создаётся нормальное давление, достаточное для обратного потока и подачи горячей воды из ёмкости в радиаторы.

Чрезмерное действие инжектора Вентури (при неправильном расчетном изготовлении) фактически приводит к обратному эффекту – давление заставляет воду подниматься по трубам в коллекторный бак и циркулировать через резервуар. Это недопустимое явление, нарушающее нормальную работу системы.

Инжектор Вентури (трубка) своими руками

Приобретение стандартных сантехнических соединителей на рынке или в строительном магазине позволяет создать инжектор самостоятельно. Потребуются несколько медных трубчатых деталей, а также инструмент для пайки. Набор медных деталей следующий:

1. Тройник медный 22x28x28 мм.
2. Редуктор 22х15 мм, общей длиной 56 мм.
3. Медная трубка диаметром 15 мм, длиной 28 мм.
4. Горелка паяльная и паяльные аксессуары.

Редуктор потребуется несколько доработать, а именно – отрезать часть трубки большего диаметра, отступив от границы перехода с большего диаметра к меньшему примерно на 3 мм.

Компоненты под сборку сопла (инжектора) Вентури: 1 – редуктор (переход) 22х15 мм, длиной 56 мм из медной трубки; 2 – отрезок медной трубки диаметром 15 мм, длиной 28 мм; 3 – отступ от границы перехода и линия реза

После того, как левая часть редуктора отрезана, оставшуюся правую часть с переходом потребуется спаять с отрезком медной трубки (2) диаметром 15 мм при помощи горелки.

Трубка вставляется внутрь меньшего отвода редуктора примерно на 2-3 мм, после чего опаивается по круговой линии. В итоге получается простейшая трубка с эффектом Вентури для работы в горизонтальном положении.

Созданный инжектор Вентури попросту вставляется в один из отводов тройника внутренним диаметром 22 мм. Вставка выполняется вперёд 15 мм трубкой до конца (до внутреннего упора).

Строение

Чаще всего, такой расходомер – представлен вертикальной трубой, и лишь иногда, в виде исключения — горизонтальной. У трубки есть пережи, содержащий форсунки с водой, предназначенные для того, чтобы смачивать газ. А вследствие этого действия ускорять его в два с половиной – три с половиной раза.

Достигается это за счет определенных особенностей:

• Несколько водяных струй направляется на газовый поток.
• В некоторых случаях форма пережима может представлять собой прямоугольник. Но, тогда струи воды, находящиеся в форсунке по высоте будут уменьшаться за счет расположения на большей стороне прямоугольника.
• Вне зависимости от того, на сколько изначально был запылен газ, чистоту его можно увеличить от двадцати до ста миллиграмм на квадратный метр.
• На то, чтобы газ от запыленности очищался более эффективно, оказывает влияние количество расходуемой воды и то, с какой скоростью движется газ. Рекомендуемый расход воды при этом должен составлять шестьсот – семьсот миллилитров на кубический метр.
• Пережим устройства должен быть в пределах от четырехсот пятидесяти до шестисот миллиметров.
• Эффективность конструкции может доходить до ста восьмидесяти кубических метров в час.

Рекомендуем: Дымник из трубы

Типовой монтажСамо сооружение Вентури сделано из двух конусов – сверху и снизу, которые именуются входными и выходными, и цилиндра в середине. Верхняя деталь в виде конуса и деталь в середине конструкции — горловина, дополнены снизу устройствами спускания для воды – это специальные камеры, имеющие кольцевое строение. Спускать воду нужно, чтобы давление на выходе из трубки выравнивалось.

Исходя из величины диаметра трубы, она характеризуется как короткая или длинная. Когда поперечник канала больше, чем у выходного конуса, он именуется как короткий, а когда они имеют равное значение, то, как длинный. Серединная деталь цилиндрической формы еще может быть обработана и необработанна. Это обусловлено условным проходом середины трубки.

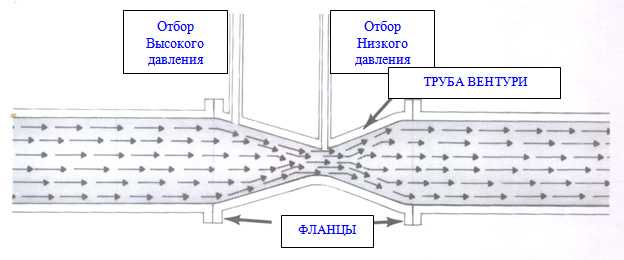

Система Вентури

Для того чтобы отбирать значение для измерения уровня давления на входе и выходе на стенках делают несколько отверстий. Исходя из того, какой диаметр имеет канал, этих отверстий может быть не менее четырех штук. Такое приспособление, как трубка Вентури используется в тех трубопроводных конструкциях, величина поперечника у которых равна диапазону с пятидесяти до одной тысячи четыреста миллиметров. А горловинные и трубопроводные сечения соотносятся в пределах от 0,1 до 0, 6 мм. При использовании этих сооружений напор может снизиться на пять – двадцать процентов и менять точность измерений от двух до десяти процентов.

Плюсы и минусы сопла Вентури

К несомненным плюсам арматуры, работающей на эффекте Вентури, можно отнести возможности установки в узлах с меняющимися параметрами подающих каналов. Правда, для полноценного использования этого преимущества следует изначально подготовить и соответствующие переходники. Например, если подбирается сопло Вентури к насосной станции, работающей в разное время года, то в зависимости от гидротехнических требований могут меняться объемы подачи жидкости – соответственно, корректируются и настройки подающего источника.

Что касается недостатков, то они сводятся к недолговечности использования труб, не имеющих высококачественного защитного покрытия. С другой стороны, модели с наличием современных обработок поверхности стоят значительно дороже.

Основные параметры трубок Вентури: диффузор в деле

Основные преимущества расходомеров. Применение трубок Вентури в промышленности даёт несколько подобных преимуществ по сравнению с иными измерительными приборами:

1. эффект — принцип Вентури заключается в следующем: при применении подобных трубок уровень давления в трубе практически не изменяется, в результате чего в трубках не возникает никаких звуков и шумов;
2. при использовании подобного прибора в трубопроводной системе не образуются никаких отложений;
3. такие трубные изделия имеют повышенную износостойкость и считаются долговечными;
4. подобные трубопроводные изделия имеют высокую надёжность и хорошую точность измерения.

Также подобный измерительный прибор можно долго использовать в промышленных условиях.

https://youtube.com/watch?v=IInerms6RFk

Газовые водяные колонки: принцип работы, неисправности

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Чтобы понять как устранить возникшую неисправность, нужно разобраться в устройстве и принципе работы водяного блока колонки

Проверить водоприемный блок колонки необходимо, если:

• Колонка не зажигается при рабочем напоре воды в 3-4 баров;
• Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
• Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
• Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
• Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.
