Водяной тёплый пол своими руками

Материалы, необходимые при подключении пленочного теплого пола

Что еще нужно для полноценного отопления

У домовладельцев часто возникает вопрос: нужны ли радиаторы при водяном теплом поле? Его эффективность основана на принципе конвекции: чем ниже расположен отопительный прибор, тем равномернее распределяется тепло.

Пол экономичнее радиаторов: функционирует при температуре 50 градусов максимум, а батареи – не меньше 70. Экономится ресурс котла.

Т.е. пол лучше, чем радиаторы, но может ли он использоваться в качестве единственного источника обогрева? Прежде чем ответить на этот вопрос, нужно сделать две вещи.

Первое: осуществить полноценную теплоизоляцию дома. Установить окна и двери с хорошими теплозащитными характеристиками, утеплить стены и потолки. Чтобы выделяемое тепло не утекало на улицу.

Второе: составить тепловую карту дома. В карте учитываются материалы постройки – бетон, кирпич, древесина и т.д., у разных материалов теплопроводность различна, а также климат в регионе (среднегодовая зимняя температура).

Посчитать карту можно на сетевом калькуляторе, такие калькуляторы есть на строительных сайтах. На основании тепловой карты и расчета ожидаемой теплоэффективности пола можно решить, достаточно ли его одного или нужен дополнительный обогрев.

Ну и возможно Вас заинтересует новое в системе теплых полов: устройство электро — водяного теплого пола.

Видео о том, что нужно для теплого водяного пола.

https://youtube.com/watch?v=WGtQeIfuoiI

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к
чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола
своими руками – это возможность существенно сэкономить на работе.

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при
использовании кабеля или нагревательных матов. В случае с пленочным полом,
монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

бетонная стяжка. Классический раствор для бетонной стяжки
состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При
использовании цемента М200 соотношение будет 2:1. Для повышения эластичности
раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора
в дешевизне, недостаток в длительном периоде полного высыхания;

наливной пол. Высота наливного пола 3-10 мм. Поэтому его
нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;

плиточный клей. Проверенный согласно отзывам пользователей
вариант, которому советуют отдать предпочтение, если монтируется электрический
теплый пол под плитку.

Независимо от вида, используемого для стяжки материала,
оптимальная высота (толщина) стяжки составляет 30-50 мм.

Примечание: в качестве наполнителя для бетона можно
использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит.
Эти материалы могут вызвать нарушение теплообмена и привести к перегреву
системы.

Варианты и порядок монтажа

Когда водяное отопление в доме уже есть, задача заключается в том, чтобы встроить теплый пол в уже существующую систему. Если устройство системы начинается с нуля, необходим монтаж теплового узла водяного теплого пола.

Понятие «тепловой узел» включает в себя отопительный котел с теплообменником и основные элементы его обвязки:

• циркуляционный насос. Устройство теплого пола обязывает выбрать принудительную циркуляцию теплоносителя в контуре;
• фильтр. Устанавливается вместе с насосом, нужен для очистки теплоносителя;
• расширительный бачок – устройство для сброса избыточного давления;
• группа безопасности: манометр, автоматический воздухоотводчик, предохранительный клапан и другие элементы, обеспечивающие контроль работы системы и предотвращающие аварийные ситуации.

При использовании газового котла необходимо также обеспечить подвод газа от магистрали или баллона и дымоход. При использовании электрокотла к нагревательному элементу нужно подвести кабель питания.

Монтаж насоса чаще всего производится на обратке (трубе, по которой остывший теплоноситель возвращается в котел) непосредственно перед котлом. Расширительный бак обычно ставят в самой высокой точке системы, но для закрытых систем с баками мембранного типа это необязательное условие.

Важно! Для подключения котла к газовой магистрали необходимо разрешение местной администрации. Врезку в магистраль и подключение имеет право выполнять только персонал, имеющий соответствующую лицензию. Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола

Монтаж самого пола может осуществляться несколькими способами – с устройством цементно-песчаной стяжки или без нее, с использованием специальных утеплительных матов, с укладкой труб между деревянными лагами или поверх чернового пола.

Выбор способа зависит от типа основания: если дом деревянный, стяжку не используют, т.к. несущие древесные конструкции не выдержат нагрузки. А при укладке на грунт стяжка нужна, т.к. без нее теплоэффективность пола будет низкой.

От напольного покрытия выбор отчасти зависит тоже: под ламинат укладка стяжки нежелательна, т.к. слишком толстый промежуточный слой между трубами и комнатой будет препятствовать обогреву. А технология монтажа водяного теплого пола под плитку подразумевает устройство стяжки.

Еще один критерий выбора – высота потолков. Стяжка неизбежно отнимает часть полезного пространства в комнате.

Порядок монтажа теплого водяного пола со стяжкой:

1. Выровнять основание цементно-песчаным раствором или выравнивающей смесью.
2. Постелить гидроизолирующую пленку.
3. Положить утеплитель.
4. Стыки пола со стеной проложить демпферной лентой.
5. Уложить слой фольгированного полиэтилена: гидроизоляция и отражающая поверхность.
6. Уложить армирующую сетку.

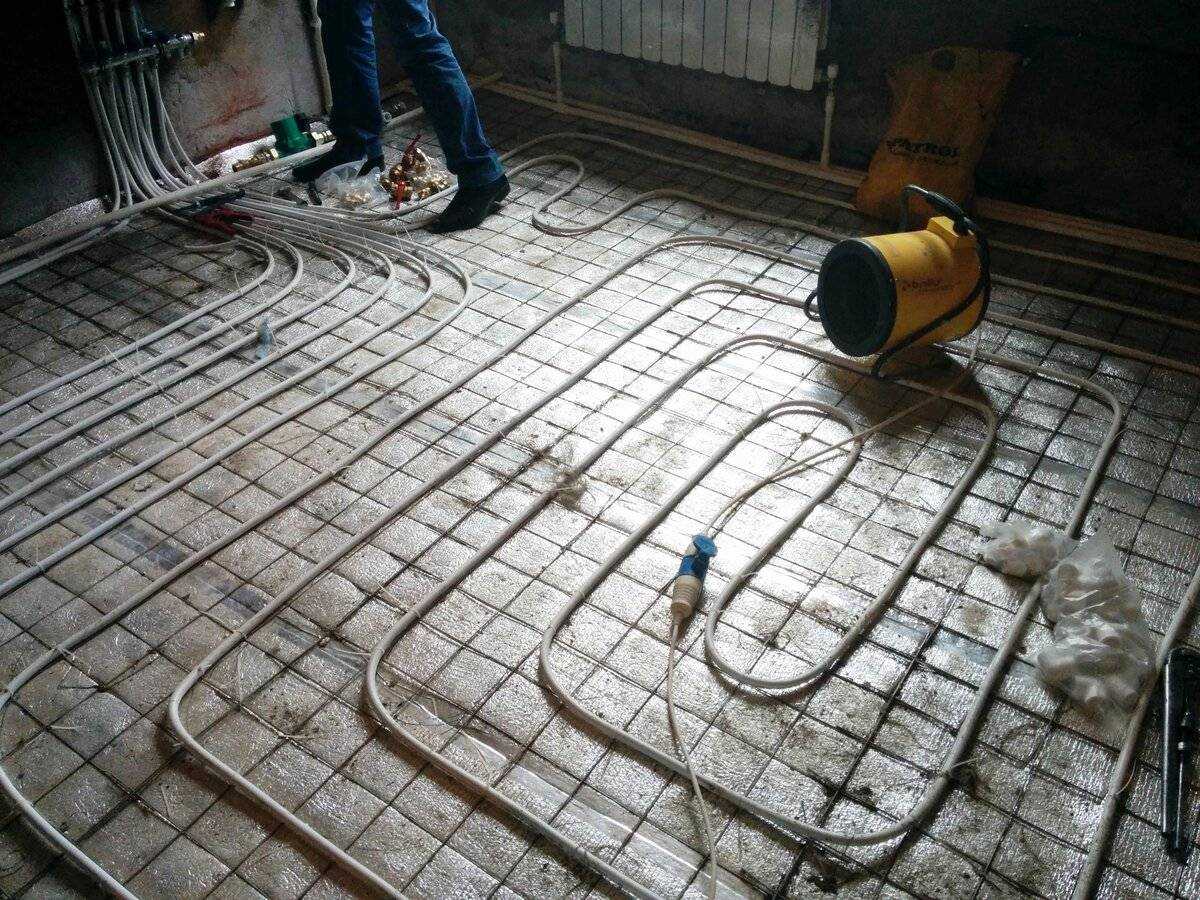

7. Уложить трубы в соответствии со схемой. Крепить к ячейкам сетки пластиковыми хомутами.
8. Закачать в систему воду, оттестировать на предмет протечек в течение суток.
9. Залить стяжку высотой 4-7 см. Рекомендуемая марка бетона – М300. Можно использовать готовую смесь для теплого пола.
10. Просушить стяжку и уложить финишное покрытие.

А дальше можно узнать, что такое водяной теплый пол под ламинат.Баня на столбчатом фундаменте. Все по этой теме.

Монтаж теплого водяного пола без стяжки производится двумя способами: с укладкой труб между лагами или поверх чернового пола. Модификации у этих способов могут быть разные.

Например, модульная система подразумевает наличие уже готовых деревянных модулей с фрезерованными пазами для труб. Реечная – на лист фанеры набивают деревянные рейки, промежутки между ними – каналы для укладки труб.

Послойная структура пола между лагами выглядит так: гидроизоляция + утеплитель + отражающие пластины с каналами для труб + трубы + лист фанеры + финишное покрытие.

При укладке поверх настила утеплитель тоже помещают между лагами на гидроизоляцию. Выше – фанеру или доски чернового пола. Доски рекомендуется обточить, чтобы между ними оставались каналы для труб.

В качестве отражающего слоя используется фольга, ее крепят к доскам скобами. Дальше в каналы закладывают трубы и фиксируют сверху узкими металлическими пластинками. Пластинки крепят к доскам.

Вместо досок можно использовать полистирольные маты с каналами для труб. Стандартный размер матов – метр на 0,5, между собой они соединяются готовыми замками. Между матами и стенами оставляют зазор для термического расширения 10 см.

Последним этапом кладут гидроизолирующее покрытие и чистовой пол.

Виды электрических полов

Электрические теплые полы по типу используемого нагревательного элемента делятся на:

• Инфракрасный.
• Кабельный.

Кабельные

Кабельные теплые полы могут быть представлены в виде:

• Нагревательного кабеля.
• Нагревательного мата.

Нагревательный кабель

Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.

Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.

Мощность кабеля регулируется электрическим термостатом.

Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.

Расчет мощности кабеля производится на один погонный метр.

Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.

Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.

При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.

Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.

Конструкция кабеля позволяет разрезать его на отрезки разной длины.

Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.

Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.

Двухжильный кабель подключается к терморегулятору одним концом кабеля.

Термомат

Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.

Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.

Нагревательные маты упрощают монтаж электрического теплого пола.

Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.

Удельная мощность нагревательного мата составляет 140-160 Вт/м2

Стандартная ширина нагревательного мата составляет 50 см.

Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.

Инфракрасные

Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.

Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.

Инфракрасные теплые полы могут быть представлены в виде:

• Пленочного элемента.
• Нагревательных стержней.

Пленочные элементы

Пленочный инфракрасный пол представляет собой рулонный материал.

В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.

Пластиковая оболочка устойчива к температурным воздействиям.

Пленочный пол не пересушивает воздух, имеет малую толщину.

Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.

Мощность пленочного пола составляет 150-220 Вт/кв.м.

Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.

Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.

Толщина пленочного пола 0,31 – 0,38 мм.

Инфракрасный пленочный пол имеет относительно высокую стоимость.

Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.

Карбоновые стержни

Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.

Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.

Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.

Потребляемая мощность составляет 140 Вт/кв.м.

Стержни нагреваются до 60 градусов.

Ширина элемента составляет 0,83 м. Длина элемента до 25 м.

Способы и правила укладки труб

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

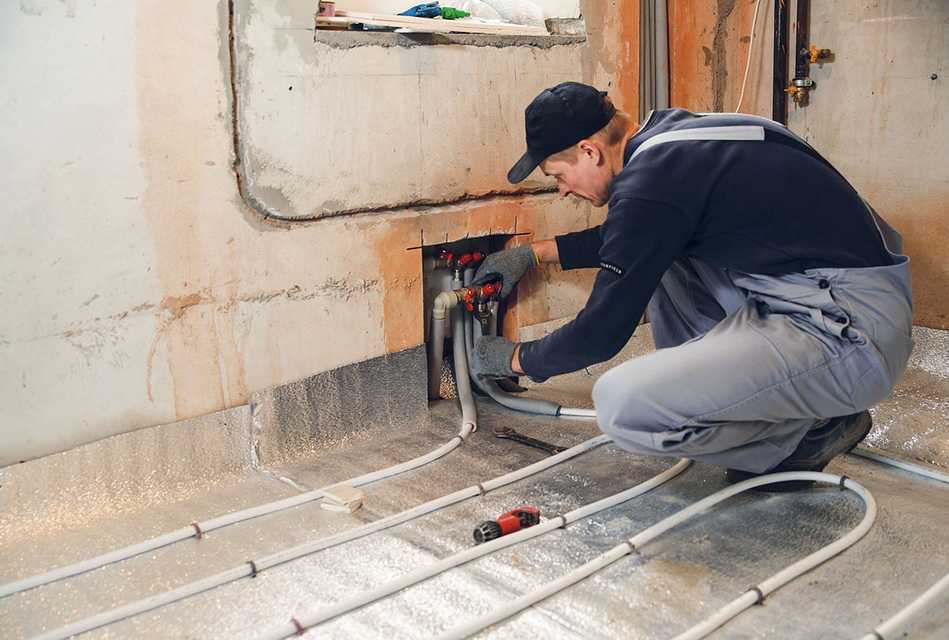

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

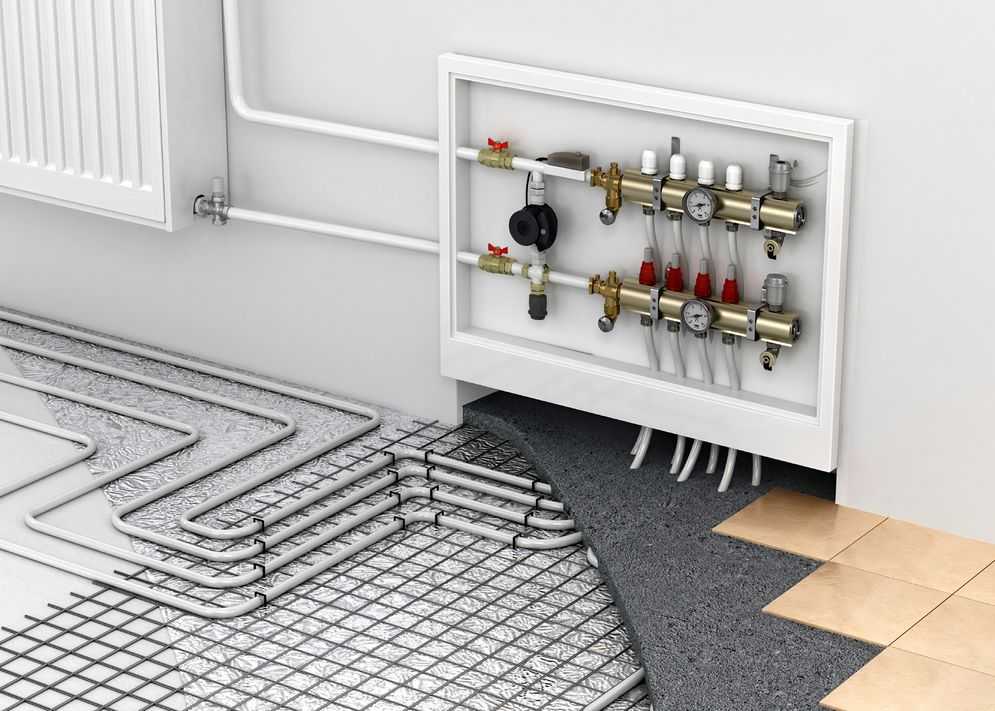

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Типы утеплителей для теплого пола

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола — улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Теплый пол водяной своими руками схема

Важно!

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая — планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

• 10 м при шаге 10 см;
• 6,75 м при шаге 15 см.

Какой теплый пол лучше – сравнительная характеристика

В таблице сведены основные параметры для сравнительного анализа.

Показатель	Водяной пол	Электрический пол
Кабельный	Кабельный в матах	Пленочный	Стержневой
Тип обогрева	Конвекция	Тепловое излучение
Время прогрева, мин.	30-60	20-30	20-30	5-10	10-15
Устойчивость к перегреву	–	+	+	+	–
Доп. оборудование	котел	–	–	–	–
Ограничения по установке
— на балконе/ лоджии	–	+	+	–	–
— в частном доме/на даче	+	+	+	+	+
— в квартире	— (требуется разрешение)	+	+	+	+
Мощность на 1 м.кв.	Зависит от мощности котла	180-220 Вт	180-220 Вт	25-45 Вт	25-50 Вт
Питание/ топливо	Газ, твердое топливо, электри -чество	Электроэнергия
Метод монтажа	Мокрые работы	Мокрые работы	Мокрые работы	Сухие работы	Мокрые работы
Возможность демонтажа и повторного использования	–	–	–	+	–
Ограничения в установки		Не устанавливается под мебель и другие низкостоящие предметы
Установка в большом помещении	+	(за счет стоимости электроэнергии)
–	–	–	–
Инерционность системы	высокая	средняя	средняя	высокая	низкая
Возможность регулировки температуры	–	+	+	+	+
Ремонто -пригодность	–	–	–	+	–
Требуется демонтаж всего пола	Проще благодаря отсутствию стяжки	Демонтаж
Влияние на высоту стен	до 150 мм	50-80 мм	30-50 мм	5-10 мм	20-30 мм
Вес системы теплый пол на 1 м.кв. площади	200 кг	30 кг	30 кг	2 кг	30 кг
Скорость монтажа	4-7 дней	1-2 дня	1 день	1 день	1 день
Время до начала эксплуатации	7 дней	7 дней	7 дней	1 день	28 дней
Первоначальные вложения	низкие	низкие	средние	высокие	очень высокие
Эксплуата -ционные затраты	высокие	очень высокие	очень высокие	высокие	средние
Экономичность по сравнению с радиаторным отоплением	до 25%	до 50%	до 50%	до 70%	до 80%
Монтаж в помещении с высокой влажностью (в ванной, в бане)	+	Возможно с оговорками	Не рекоменд -уется	+
Совместимость с напольными покрытиями
– натуральная древесина (половая доска, паркет)	–	–	–	–	+
– ламинат	+	+	+	+	+
– линолеум	+	+	+	+	+
– плитка/ керамогранит	+	+	+	+	+
– ковролин	+	–	–	+	+
Излучение	нет	электромагнитное	инфракрасное
Популярные/ известные бренды	–	–	Devi, Теплолюкс	CalorIQue, Devi, K-Techno -logies (ТМ Caleo)	K-Techno -logies (ТМ Unimat), Felix (ТМ Excel)
Цена, руб/м.кв (средний диапазон)	200-500	400-900	700-2000	1350-1700	1500-2685
Расчетный срок службы, лет	10	15-20	15-20	до 50	до 50

Материал подготовлен для сайта www.moydomik.net

Порядок монтажа

Монтаж водяного теплого пола может быть произведен двумя способами:

укладка петель в стяжку;

укладка на слой теплоизолятора под листовой настил.

Первый вариант эффективнее — стяжка выполняет функции теплоаккумулятора и позволяет стабилизировать режим обогрева. Однако, заливка стяжки возможна не всегда. Поэтому, существует еще один вариант — укладка петель между деревянными планками (или на готовые маты) с последующей укладкой листового покрытия (ДСП, ОСБ или фанера) и напольного покрытия.

Вариант укладки петель в стяжку требует выполнения следующих операций:

1. Подготовка поверхности. Удаляют все покрытия и наслоения, убирают крепежные элементы, заделывают трещины и выбоины.
2. Укладка теплоизолятора или готовых матов.
3. Создание сплошного полотна гидроизоляции (обычно, это полиэтилен).
4. Укладка стеклосетки (можно обойтись и без нее, если трубки крепить специальными скобами прямо к теплоизолятору).
5. Сборка петель теплого пола по заранее выбранной схеме.
6. Заливка стяжки.
7. Монтаж напольного покрытия.

Укладка теплого пола на слой теплоизолятора под листовой настил (без стяжки) несколько отличается:

• подготовка пола, укладка теплоизоляции или матов;
• укладка гидроизоляции;
• сборка петель;

• создание жесткого листового настила из фанеры, ДСП или ОСБ толщиной не менее 16 мм;
• монтаж напольного покрытия.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Ошибки при монтаже

Всем известно, что любая работа, выполненная не качественно, приводит к дополнительным тратам времени и денег. Чтобы избежать этого, нужно знать, какие чаще всего совершаются ошибки при монтаже электро-термопола.

Пожалуй, самой распространенной и главной является обрезка слишком длинного кабеля. Делать это категорически запрещено, поскольку провод, который используется для изготовления «теплого пола», экранирован и имеет сопротивление, зависящее от его длины.

Тёплый пол под плитку

Неправильно рассчитанная площадь под устройство также может вывести его впоследствии из строя.

Некоторые люди, переживая за исправность конструкции, включают ее, не дожидаясь высыхания стяжки, чего делать нельзя!

Приборы теплого пола – весьма хрупкая вещь и наступать на них следует очень осторожно, избегая передавливания кабеля. Поэтому позаботьтесь о том, чтобы снять тяжелую обувь при укладке обогревательных элементов. Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона

Температурный датчик размещать нужно строго в трубке из гофры, чтобы туда не попала смесь бетона.

Не следует экономить и оставлять пустоты между элементами электрических полов, это приведет только к их перегреву и поломке.

Потрудитесь после монтирования сделать приблизительный план расположения устройства, поскольку в дальнейшем забывчивость может сыграть с вами злую шутку и, ремонтируя что-то, вы выведете из строя весь отопительный комплекс.

Укладка подложки

Послойная укладка при монтаже теплого пола

Независимо от выбранного утеплителя укладка подложки под водяной теплый пол производится по слою гидроизоляции. Наиболее надежный тип – обмазочный, так как монолитное покрытие надежно защитит от протечек и удержит влагу в любом объеме. Можно использовать плотный полиэтилен. Его укладывают внахлест, стыки проклеивают влагостойким скотчем. Края пленки заводят на стены. Затем по периметру помещения фиксируют демпферную ленту.

С помощью замковой системы скрепляют монтажные маты, уложенные поверх гидроизоляции. Если используется рулонная или листовая подложка с фольгой, стыки тщательно проклеивают фольгированным скотчем для получения герметичного покрытия.

Между бобышками укладывают трубы из сшитого полиэтилена – это наиболее удобный и вид трубопровода. Катушку разматывают, на трубу надавливают ногой, чтобы она заняла нужное положение. К некоторым матам в комплекте идут теплоотражающие металлические пластины с канавкой для трубы.

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:

Назначение комнаты	Оптимальная мощность, Вт/м.кв.
Кухня	100-130
Спальня
Гостиная
Прихожая
Коридор	90-110
Ванная	120-150
Балкон	До 180

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

Достоинства и недостатки

Достоинства и недостатки водяного теплого пола:

• эффективность, способность обеспечить комфортный микроклимат в жилых или офисных помещениях;
• безопасность, отсутствие электропитания и проблем, связанных с ним;
• большая тепловая инерция позволяет практически без потерь переносить кратковременную остановку циркуляции теплоносителя;
• допускается монтаж в стяжку или укладка под листовой настил («мокрый» и «сухой» способы);
• экономичный режим использования. Первичные расходы несколько выше, чем у электрических систем, но затем придется платить только за топливо;
• возможность плавной и тонкой настройки температуры.

• без теплоносителя водяной теплый пол бесполезен. Необходимо иметь источник горячей воды (как правило, это собственный котел);
• существует опасность возникновения протечек, из-за чего монтаж водяных систем запрещен в многоквартирных домах (точнее, в комнатах, под которыми расположены жилые помещения);
• в зимнее время теплоноситель может замерзнуть в петлях, что вызовет их разрывы. Когда вода оттает, придется делать серьезный ремонт.

Недостатки водяного теплого пола довольно серьезные. Они ограничивают сферу его применения частными домами или офисами, расположенными на нижних этажах. Однако, экономичность и точность регулировки делают водяные системы весьма популярными и востребованными.
