Бензогенератор своими руками на 220 в

Необходимые материалы и оборудование

Газогенератор имеет простую конструкцию. Его ключевые элементы представлены:

• блок электрической модуляции;
• бензиновый двигатель внутреннего сгорания, двух- или четырехтактный;
• начало старта.
• генератор и инвертор;

• подача смазки;
• заправка;
• выхлопной газ.
• звукоизоляция;

В самых простых и дешевых вариантах используются асинхронные генераторы. Но синхронные более надежны, способны выдерживать скачки высокого напряжения. Лучшим выбором может стать автомобильный генератор, в котором уже есть преобразователь напряжения. Основные компоненты самодельного газогенератора можно выбрать из старых технических средств или вспомогательных материалов:

• корпус – от сломанной стиральной машины;
• можно взять двигатель от газонокосилки или транспортного средства;
• 5-литровый пластиковый контейнер будет выступать в роли топливного бака.
• сделать за основу старую покрышку;

Панель управления содержит:

• клеммы заземления;
• вольтметр;
• розетки для потребителей энергии.

Принцип работы оборудования

Для чего нужно знать принцип работы бензинового генератора? Причина предельно проста: чтобы понимать, как работает оборудование, при возникновении поломки быстро диагностировать и устранить её. Рассмотрим поэтапно, как работает электростанция.

• В картер топливного бака заливается бензин либо топливно-масляная смесь в зависимости от типа двигателя.
• По бензопроводу топливная смесь поступает в двигатель внутреннего сгорания, по пути очищаясь от различных примесей, проходя через фильтрующие элементы.
• При помощи топливного насоса осуществляется закачка бензина в карбюратор устройства.
• В карбюраторе бензогенератора топливо приобретает нужную консистенцию, затем смешивается с воздухом и подаётся на цилиндры двигателя.
• На топливно-воздушную смесь попадает искра от свечи зажигания. В результате горения топлива высвобождается газ, который запускает в действие поршни и коленчатый вал. Вращательный момент передаётся на ротор, механическая энергия превращается в электрическую
• При вращении роторного механизма образуется магнитное поле, а после – электромагнитное.

Вследствие этих сложных процессов образуется электрическая энергия. Учтите, что мощность оборудования зависит от того, сколько витков обмотки на двигателе.

Область применения

Генератор переменного тока — многофункциональный аппарат, благодаря которому энергию можно передавать на большие расстояния и при этом быстро ее перераспределять. Кроме того, она превращается в световую, тепловую, механическую и другую энергию по инструкции. Прост в изготовлении. Поэтому область их применения обширна. Сегодня используются такие устройства везде: как в промышленности, так и в условиях быта. Ими оснащается мощный мотор.

К примеру, электро и ветрогенератор будет полезен в то время, когда будет отключена сеть вольт, произойдет авария на электростанции, нужна будет дополнительная энергия в двигателе.

Бензиновый и магнитный генератор, благодаря небольшому весу и компактности, можно транспортировать и использовать в сельском хозяйстве, на даче, в лесу. Он послужит оборудованием быстрого реагирования и поможет создать аварийное освещение.

Способы подключения бензинового генератора тока к дому

Различают 3 способа, как подключить бензогенератор к сети дома:

1. С использованием перекидного рубильника;
2. С частичной автоматизацией;
3. С установкой блока, управляющим генератором автоматически.

Первый способ простой, но требует ручного переключения режимов питания. Во втором случае схема подключения бензогенератора к домашней сети сложнее, но она является полуавтоматической. Если включать режим питания от генератора нужно вручную, то при появлении тока в общей сети нагрузка сама переходит на центральную электросеть. Последний способ самостоятельно перекидывает нагрузку с общей сети на генератор и, наоборот, в зависимости от наличия напряжения в центре. Но он сложен.

Если речь идет о маломощных генераторах, которые могут поддерживать работу только одного потребителя, то приборы подключаются прямо. Такие агрегаты должны быть переносными, в противном случае понадобится удлинитель. Вилку от прибора нужно включить в розетку генератора, или в удлинитель, идущий от него.

Способ 1

Удобно, что метод не дает возможности запитать дом одновременно от генератора и центральной сети. Рубильник, через который идет подключение сетей, может иметь одно из трех положений:

• 1 – подача питания от промышленной сети;
• 0 – электропитание не подается;
• 2 – подача энергии от бензогенератора.

У рубильника есть три уровня контактов: верхние, средние и нижние. К верхним подключите центральную сеть, а к средним – домашние энергопотребители. К нижним контактам подсоедините сам генератор электрического тока.

А теперь о том, как действовать при отключении центральной сети:

1. Поставьте рубильник в положение «0»;
2. Запустите генератор самостоятельно;
3. Дайте время на разогрев;
4. Переведите рубильник в положение «2».

Если в общей сети появилось напряжение, то сначала нужно отключить питание совсем (положение «2»). Затем вручную отключают генератор тока. И только после этого можно включить питание от общей сети.

Способ 2

Он основан на использовании полу-АВР (автоматического ввода резерва). Если не затрагивать конструкцию самого устройства, то процесс подсоединения выглядит так же, как и в предыдущем способе. Но принцип управления меняется:

• Если городское питание пропало, то вам придется подойти к агрегату, генерирующему ток, чтобы включить его;
• Дайте время на разогрев;
• Подключите бензогенератор с помощью контакторов полу-АВР.

Если же центральная подача электричества возобновится, то контактор автоматически отключится, и вся нагрузка падет на общую электросеть. Однако полуавтоматику можно немного улучшить, установив реле времени. Тогда ждать, когда же прогреется генератор, не нужно. Потому что реле все сделает за вас: когда агрегат разогреется, на него будет подана нагрузка.

Способ 3

А теперь самый оптимальный способ, как подключить электрогенератор к домашней сети – это переход на полную автоматику. Для подключения полноценного АВР нужна схема. Ее можно найти в инструкции с приобретенным устройством, а также на дверце щитка. Но она приведена и ниже на рисунке.

Конструкция автоматики АВР для подключения генератора

5_Собранная и подключенная схема АВР. Не судите строго за монтаж.

Слева — два двухполюсных автомата, далее — реле РЭК77-3 на 3 переключающих контакта. Третий НО контакт, которой на схеме 5 не показан, он подключен параллельно выключателю двигателя SB1. Когда питание из города есть, генератор никак не запустить. А когда генератор работает, и питание из города появляется — генератор останавливается.

Пускатель КМ2+КМ1 — реверсивный, украинский ПМЛ первой величины. У каждого из них три силовые контакта запараллелены. Пускатель KМ1.N рвёт ноль, его катушка подключена параллельно катушке КМ1.L.

Итого, вот такая получилась дачная автоматика:

6_общий вид схемы питания дома

Всё, что касается счетчика и так далее — в мои планы не входило, оставил как есть, протянув контакты.

А вот и генератор на своём рабочем месте:

7_генератор подключен и установлен

Справа два провода ПВС — выход генератора и провод к выключателю генератора. Слева — заземление.

Последовательность включения генератора

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

Если пропал свет с улицы

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

Если свет дали

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Схема сборки устройства

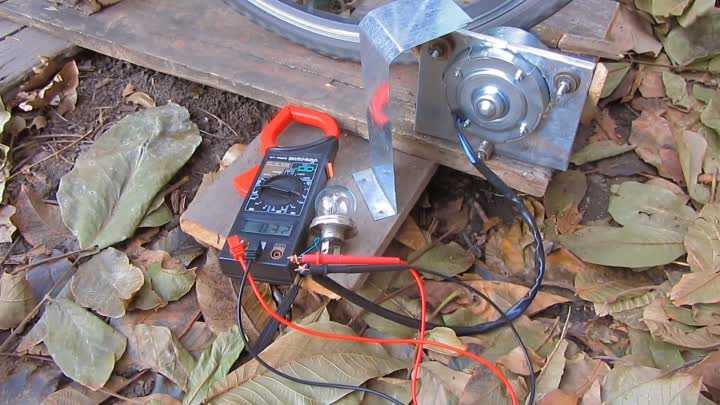

Собрать электро генераторы на 220 своими руками можно по аналогии с производственной моделью. Для этого могут понадобиться видеоуроки или учебные пособия. Затем нужно правильно подключать все приборы одной системы. Сделать это можно по схеме звезда или треугольник.

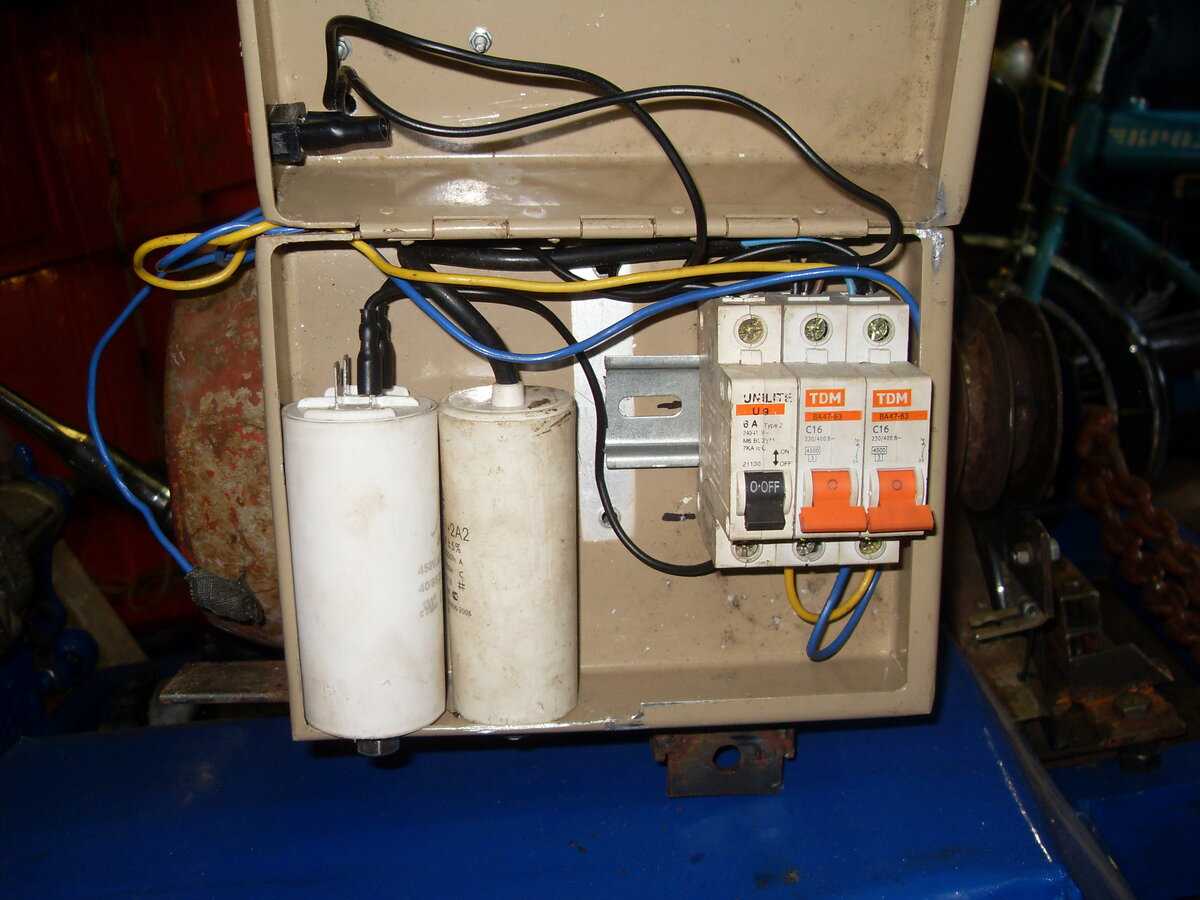

В первом случае электросоединение происходит для всех концов обмоток одной точки, а во втором случае предусматривается последовательный тип обмоточных генераторных соединений

Важно отметить, что эти схемы можно использовать лишь в том случае, если нагрузка фаз равномерная. Тогда тема, как сделать генератор в домашних условиях, будет актуальной

В целом, генератором называется устройство, превращающее механическую энергию в электрическую при помощи проволочной разновидности катушки магнитного поля. По количеству фаз агрегаты бывают с одной, двумя и тремя фазами.

Сделать его сегодня можно своими руками, используя специальную схему, указанную выше.

С чего начать?

Исходя из величины требуемых нагрузок для одновременного включения приборов, подбирают все основные элементы.

Оптимальные показатели рабочих характеристик достигаются правильным подбором мощностей бензинового и электрического двигателей.

Бензогенератор на основе двухтактного бензинового двигателя выручит при необходимости краткосрочного подключения. Когда требуется работа надолго и с большой нагрузкой, лучше изготовить генератор с четырехтактным бензиновым двигателем.

Панель управления должна иметь вольтметр, кнопку прерывания цепи, клеммы для подключения заземления, розетки для использования выработанной энергии.

Заниматься самостоятельным изготовлением бензогенератора имеет смысл в том случае, когда у вас имеются неиспользуемые двигатели от старых приборов. Можно, конечно, купить все составляющие специально для этих целей, однако большой экономии получить при этом не удастся – стоимость комплектующих может даже превысить цену готовой заводской модели.

На практике часто используют мотоциклетные или автомобильные движки, двигатели от косилок, бензопил и прочих устройств.

Познакомимся со схемами бензогенераторов

Повседневная жизнь человека практически немыслима без электроэнергии, ведь вся его профессиональная деятельность, а также досуг, невозможны в принципе без этого. Отключение света в самый ненужный момент может не только надолго испортить настроение, но и повредить некоторые бытовые приборы, чувствительные к нестабильной подаче электроэнергии и скачкам напряжения сети. Чтобы себя подстраховать от таких негативных последствий, многие задумываются о приобретении бензогенератора для своего дома. Такой прибор, являющийся автономным источником электрической энергии, способен обеспечить светом практически все жилище, в зависимости от того, какой мощности устройство было приобретено. Также отличительной особенностью некоторых разновидностей бензогенератора является то, что его можно брать с собой за пределы дома, например, на природу. Чтобы более конкретно узнать о данном устройстве, следует тщательно разобрать его отличительные особенности, классификацию, а также другую информацию, которая может стать полезной при покупке.

Домашний генератор — как правильно подключить

Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:

1. Метод с перекидным рубильником;
2. Через автоматическое управление.

Подключение с перекидным рубильником

Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:

• первая — от основной электросети к генератору,
• вторая — от дома к генератору,
• третья — от генератора к приборам.

Для корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе.

Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества. Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.

Схема крепления контактов:

• верхние контакты – крепится кабель от основной сети;
• контакты посередине – частная цепь дома;
• нижние контакты – предназначены для электростанции (заземление).

Важно соединить всю цепь, а потом запускать генератор!

Как запустить генератор в работу:

1. необходимо пару минут прогреть генератор;
2. повернуть рубильник на щитке вниз.

Подключение генератора с автоматическим запуском

Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.

Такой блок можно приобрести отдельно в магазинах электротоваров. Принцип подключения АВР:

• систему АВР подсоединяется к электросети;
• АВР и генератор соединяет кабель управления;
• от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.

Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом

Характеристики бензогенератора Huter DY3000L

Вот вкратце параметры этого бензинового электрогенератора, которые интересуют нас, как электриков: Выходная мощность – 2500 ВА (с учетом коэффициента мощности и запаса – берём 2 кВт), запуск – ручной. Больше в принципе с электрической стороны знать ничего не требуется.

Остальные параметры генератора можно узнать из инструкции.

Основные потребители питания – система отопления (около 300 Вт, зимой – самый стратегически важный потребитель, ради него и покупался генератор), телевизор (100 Вт), холодильник (300Вт), освещение (300 Вт). Итого – прекрасно укладываемся в 1,5кВт. Чтобы питать такую нагрузку, данного генератора вполне хватает.

Ещё в доме есть электрообогреватель мощностью 2,2 кВт и стиральная машина, но мне было дано честное слово, что от генератора они питаться не будут.

Неисправности генератора и способы их устранения

Как известно, ремонт заключается в устранении возникших неисправностей. Самая главная и основная неисправность генератора – это малое напряжение или его отсутствие. Об этом мы узнаем, обычно, если аккумулятор внезапно сел, автомобиль заглох, или загорелась соответствующая лампа на приборной панели автомобиля

Чтобы убедиться в этом, попробуйте снять клемму аккумулятора при работающем двигателе и обратите внимание на поведение автомобиля. Если он заглохнет или двигатель начинает «троить», то тогда генератор неисправен

В конце концов, можно подключить вольтметр к клеммам аккумулятора. Нормальное напряжение должно быть в диапазоне 12,5 – 14 вольт.

Причин у этой неисправности множество. Обо всех проблемах и способах их решения будет изложено ниже:

Советы по выбору бензинового генератора

Назначение генератора с бесщеточным бензиновым двигателем – обеспечивать электроэнергией различные объекты. С этой задачей агрегат справляется отлично, если выбрать подходящую модель. На рынке представлены генераторы различных торговых марок. Выбирайте только те, в которых уверены. Не рекомендуем покупать китайские устройства, в качестве которых есть сомнения. Не стоит экономить на бензиновом генераторе, ведь от его характеристик зависит не только функциональность объекта, но и безопасность его эксплуатации. Перед покупкой оборудования определите задачи, с выполнением которых агрегату придётся сталкиваться. Уже на основании этого подбирайте подходящую мощность.

• При недостаточной мощности бензиновый генератор будет перегружаться, что приведет к возникновению частых поломок и сокращению рабочего ресурса оборудования. Долго агрегат в таком режиме не проработает.
• Если мощность установки слишком высокая, она будет потреблять много топлива для работы. Эксплуатация такого агрегата обойдётся слишком долго. Незачем переплачивать за лишнюю электроэнергию, которая не будет израсходована.

Чтобы избежать подобных ситуаций, рассчитывайте мощность по такой схеме:

• Определите, какие электроприборы будут питаться от автономного источника энергоснабжения.
• Рассчитайте общую мощность для всего оборудования.
• К полученному показателю прибавьте 20-30% на запас.

При проведении расчётов не упустите из внимания один важный нюанс – пусковая мощность. При запуске бензинового генератора пусковая мощность в течение непродолжительного периода будет превышать номинальную. После того как определились с мощностью, подбирайте модель по другим характеристикам. Учитывайте такие параметры: наличие системы автоматического запуска, количество фаз, напряжение, наличие дополнительного питания.

Устройство бензогенератора

Как уже было сказано ранее, в конструкции могут использоваться два вида мотора — 2-тактный и 4-тактный.

Дополнительно к двигателю, агрегат комплектуется дополнительными системами подачи топлива, смазки, а также системой подавления шума. Естественно, что в конструкции присутствует выхлопная труба, т.к. устройство работает на бензине.

Бензиновые генераторы могут быть синхронными и асинхронными. Агрегаты, относящиеся к первому типу, считаются более усовершенствованными, поэтому могут переносить более сильные скачки напряжения. Асинхронные системы используются в дешевых моделях, поэтому их конструкция более простая, чем у синхронных.

На видео рассказ про асинхронные

В системе также присутствуют контрольно-измерительные приборы, осуществляющие регулировку основных рабочих узлов. Данная функция крайне важна для стабильной работы всего бензогенератора в целом.

Представленная ниже схема наглядно демонстрирует весь агрегат, а также основные его рабочие узлы и степень их влияния на систему в целом. Стоит заметить, что узлы соединены между собой крепежными элементами, а также целостной рамной конструкцией.

Дополнение к статье. Переключатель.

Привожу фото переключателя TDM МП-63, с помощью которого можно вручную производить переключение улица-генератор. Схема — вначале статьи.

Переключатель для коммутации источника напряжения. Стоит в среднем положении.

Внимание! 63А на корпусе — это не тепловой ток, и переключатель не «выбивает», как обычный автомат! Это максимальный рабочий ток

Переключатель для коммутации источника напряжения. Выходы нуля и фазы

Переключатель для коммутации источника напряжения. Входы нуля и фазы города и генератора

Почему я настоятельно рекомендую использовать именно двухполюсный переключатель и переключать не только фазу, но и ноль — подробнее уже написал в этой статье.

Устройство и принцип работы

Генератором называется электромашина, которая занимается преобразованием механической энергии в токовую электроэнергию. В большинстве случаев используется для этого вращательный тип магнитного поля. Состоит аппарат из реле, вращающегося индуктора, контактных колец, терминала, скользящей щетки, диодного моста, диодов, токосъемного кольца, статора, ротора, подшипников, роторного вала, шкива, крыльчатки и передней крышки. Нередко в конструкцию входит виток с электромагнитом, который осуществляет выработку энергии.

Важно отметить, что генератор бывает переменного и постоянного тока. В первом случае не образовываются вихревые токи, работать аппарат может при экстремальных условиях и обладает пониженным весом

Во втором случае генератор не нуждается в повышенном внимании и имеет большее количество ресурсов.

Бывает генератор переменного тока синхронным и асинхронным. Первый это агрегат, который работает как генератор, где количество совершаемых вращений статора равно ротору. Ротор формирует магнитное поле и создает в статоре ЭДС.

Обратите внимание! В результате создается постоянный электрический магнит. Из преимуществ отмечают высокую стабильность создаваемого напряжения, из недостатков — токовую перегрузку, поскольку при завышенной нагрузке, регулятор повышает ток в роторной обмотке

Асинхронный аппарат состоит из короткозамкнутого ротора и точно такого же статора, как и предыдущей модели. В момент вращения ротора асинхронный генератор индуцирует электроток и магнитное поле создает синусоидальное напряжения. Поскольку он не имеет связи с ротором, то возможности в том, чтобы искусственно регулировать напряжение и ток, нет. Эти параметры изменяются под электрической нагрузкой на стартерной обмотки.

Принцип действия

Любой генератор действует по электромагнитному индуктивному закону, благодаря наводке электротока в замкнутой рамке пересечением вращающегося магнитного поля, создаваемое с помощью постоянных магнитов или обмоток. Электродвижущая сила попадает в замкнутый контур из коллектора и щеточного узла вместе с магнитным потоком, вращается ротор и вырабатывает напряжение. Благодаря подпружиненным щеткам, которые прижимаются к пластинчатым коллекторам, передается электроток к выходным клеммам. Далее он идет в сеть пользователя и распространяется по электрооборудованию.

Отличие от синхронного генератора

Синхронный бензиновый генератор не перегружается из-за переходных режимов, которые связаны с пуском под нагрузкой из потребителей подобной мощности. Он является источником реактивной мощности, в то время как асинхронный ее потребляет. Первый не боится перегрузок при поставленном режиме благодаря системе авторегулирования через связь, которая обратна току с напряжением в проводе. Второй имеет нерегулируемую искусственно силу сцепления электромагнитного роторного поля.

Обратите внимание! Важно понимать, что асинхронная разновидность более популярна благодаря простой конструкции, неприхотливости, отсутствию надобности в техническом квалифицированном обслуживании и сравнительной дешевизне. Он ставится тогда, когда: нет высоких требований к частоте с напряжением; предполагается работать агрегату в запыленном месте; нет возможности переплачивать за другую разновидность

Схема устройства

Безусловно, неопытному человеку довольно сложно разобраться во всевозможных схемах подключения и устройства бензиновых генераторов. Неудивительно, ведь данная информация является довольно специфической, разобраться в которой может только опытный электрик.

Однако, можно попробовать разобраться и самому во всех этих хитросплетениях. В принципе, данная статья и предназначена для этого, поэтому попытаемся доступным языком описать несколько схем бензогенератора.

Итак, первой нашего внимания заслуживает электрическая схема устройства (рассмотрим на примере модели Huter DY):

На схеме мы видим принцип работы устройства. A2 (альтернатор) раскручивается механическим образом при помощи троса, A5 (катушка зажигания) формирует искру на F1 (свеча). Подобным образом осуществляется процесс запуска бензинового двигателя агрегата. Примечательно, что в случае, если SB1 (выключатель) будет замкнут, то искра не возникнет, т.е.двигатель не запустится.

Две катушки L1 и L2 вырабатывают выходное напряжение разной мощности. В первом случае, данный показатель будет равен 220 В, а во втором — 12 В.

Уровень масла определяется по специальному индикатору — HL1, а PV1 (стрелочный прибор) определяет степень напряжения.

Стабильность работы всего агрегата формируется благодаря катушкам L3 и L4.

На видео идет рассказ об устройстве и схеме бензогенератора на примере моделей Зубр

Схема подключения к сети дома

Данная работа осуществляется с использованием трех сетей:

• Общая электрическая сеть, через которую осуществляется подача всего электричества.
• Сеть потребителей электричества.
• Провода самого устройства.

При этом, подключение может осуществляться тремя способами:

• При помощи обычного рубильника (переключателя).
• С частичным использованием автоматизации.
• С полной автоматизацией процесса.

Понятно, что первый способ является наиболее простым, поэтому и рассмотрим его более подробно.

Сам рубильник функционирует в трех положениях, каждое из которых отвечает за свой этап работы.

Само подключение осуществляется поэтапно:

• Наиболее простой способ подключения — это в розетку домашней сети. После этого, необходимо подключить бензиновый генератор ко всем вероятным потребителям (приборам). Подключается он к разводке этих устройств.
• Следите за тем, чтобы номинальный ток агрегата и сечение проводов совпадали.
• Нет необходимости в проведении лишних манипуляций — достаточно лишь соединить вилку запитывающего устройства с генератором любым путем (через удлинитель или напрямую).

Переход ручки переключателя в следующую позицию обесточит весь обслуживаемый объект. Следующий поворот рубильника — и все питание переходит на альтернативный источник, т.е. бензиновый генератор.
