7 советов по выбору пвх труб для канализации

Преимущества и недостатки

К плюсам труб из ПВХ можно отнести:

1. Большой срок службы. Описываемые изделия могут использоваться более 50 лет.
2. Небольшой вес и размеры. Благодаря таким характеристикам трубы легко транспортируются и погружаются для перевозки.
3. Простота установки. Проложить прозрачные трубки из поливинлхлорида может даже человек, который не обладает опытом проведения подобных работ.
4. Низкий уровень шума при использовании. Во время функционирования система практически не производит шум.
5. Экологическая безопасность. Описываемые изделия безопасны для человеческого здоровья, так как не выделяют вредных испарений и не взаимодействуют с химически агрессивными веществами.
6. Низкая теплопроводность.
7. Простота обслуживания. Благодаря прозрачным стенкам трубки легко осматривать. При этом они легко очищаются от любых загрязнений.

Все пластиковые прозрачные трубки малого диаметра не подходят для транспортировки веществ в промышленных масштабах.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Одним из главных в списке правил считается обеспечение доступа воздуха в канализационную систему. Если его не будет, тогда во время смыва создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра.

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления движения потоков, необходимо монтировать специальные элементы под названием ревизия. Они служат для очистки при возможном засорении.
Оптимальный параметр уклона равен 20 мм. При значении значительно меньшем указанного, стоки будут сливаться очень медленно

Если, наоборот, увеличить уклон, тогда вода создаст много шума и система может засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том, что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку. Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Установка труб канализации – дело серьезное. Здесь нужно учитывать массу дополнительных факторов. Помимо диаметра, учитывается внутренняя разводка канализации, наружная разводка, схема соединения обоих система, способ соединения отрезков, наличие стояков и т.д.

Дальше создается схема, по которой будет вестись будущая разводка. Стандартная разводка предусматривает подсоединение к каждому сантехническому узлу трубы, с последующим доводом ее к стояку на этаже.

Размер подбирают так, чтобы линия не засорилась в процессе эксплуатации. Если необходимо собрать несколько санузлов в одну трубу, то ее диаметр искусственно увеличивают. Желательно выдержать достаточный уклон в системе, так как в большинстве случаев канализацию делают безнапорной, то есть отходы в ней удаляются самотеком.

Сами трубы соединяют преимущественно в раструб. Раструбные соединения удобны своей практичностью и простотой в обработке. Сегменты просто соединяют друг с другом правильными концами, проворачивают несколько раз по часовой стрелке, а затем заделывают стыковые части герметиком.

Последние действия не являются строгой необходимостью. Очень часто раструбное соединение и без дополнительной обработки обеспечивает должный уровень герметичности.

Металлополимеры

Это, пожалуй, самый молодой вид изделий, из всех пластиковых. Появились чуть больше десятка лет тому назад, на нашем рынке и того меньше. Представляют собой трехслойную конструкцию, где первый слой представлен сшитым полиэтиленом, второй алюминиевой фольгой, и третий сшитым полиэтиленом.

По своей сути металлопласт представляет собой тот же сшитый полиэтилен, но с алюминиевой прослойкой, смысл которой заключен в снижении линейного расширения при нагревании. Это делает такие изделия идеальными для систем горячего водоснабжения и систем отопления.

Кроме того, алюминиевый слой придает материалу способность сохранять свою форму. То есть устроить летний душ можно без использования фитингов, достаточно просто согнуть нужным образом трубу, и она останется такой на все время. Это же свойство позволяет изделию иметь какие угодно размеры. Кроме того диаметр так же может колебаться в широком диапазоне значений.

Срок службы устанавливается, как 50 лет, но все зависит от условий эксплуатации, правильности монтажа и других обстоятельств.

Водопропускные пластиковые трубы

Преимущества ПВХ материала

1. Прочный и легкий: устойчивость к истиранию, легкий вес, хорошая механическая прочность – важные технические преимущества при использовании в строительстве.
2. Простота настройки: ПВХ можно резать, формировать, сваривать и быстро соединять в различных конструкциях.
3. Устойчивость: не подвластен атмосферным воздействиям, гниению, химическому разрушению, ударам и истиранию.
4. Рентабельность: финансово конкурентоспособен, ведь его стоимость повышается за счет долговечности, срока службы, низких потребностей в уходе.
5. Воздействие на окружающую среду: теплоизоляция повышает энергоэффективность конструкций, предотвращает утечку, гладкие поверхности снижают расходы на перекачку жидкости. Продукция из ПВХ требует относительно меньшего использования энергии и ресурсов на протяжении производства, как и выбросов для транспортировки и установки.
6. Безопасность: ПВХ – нетоксичный инертный полимер, соответствующий международным стандартам безопасности и здоровья.

Для чего нужны прямоугольные пластиковые трубы?

Отдельно стоит упомянуть о профильных пластиковых трубах. Эти изделия, в отличие от других разновидностей полимерных трубных изделий, не являются узкоспециализированными. Профили квадратного и прямоугольного сечения не получили распространения в сфере водо- или газоснабжения, зато стали востребованы во многих других областях. Можно назвать несколько вариантов использования пластикового профиля.

Организация системы вентиляции. Необходимость установки воздуховодов появилась не только в промышленных условиях, но и в жилых помещениях. В качестве воздуховодных каналов профильные трубы из пластика подходят лучше всего: полимер не оказывает значительного сопротивления передвигающемуся потоку воздуха, поэтому воздушные массы с частицами пыли и других отходов передвигаются по каналу легко, а вентиляционное оборудование при этом работает эффективно и экономично.

Строительство мебели. При помощи пластиковых профильных изделий производится достаточно недорогая, но прочная мебель. Конечно, пластиковая мебель не будет обладать особенно высокими эстетическими качествами, но она прекрасно подойдет в качестве, например, обустройства летней веранды. Кроме этого, профильная продукция применяется и в рекламной отрасли: с помощью полимерных профилей монтируются рекламные билборды и щиты.

Профильные полимерные трубы имеют широкую сферу применения

Защита кабелей и проводов. Использую пластиковую профильную трубу, можно получить прочный и качественный кабель-канал для защиты проводов от механических повреждений, пыли и влаги.

Устройство заборов и теплиц. В домашнем хозяйстве пластиковые профили получили распространение как легкий и дешевый вариант установки временных и постоянных конструкций. Также в сельском хозяйстве квадратные трубные изделия используются в качестве поения домашних птиц и скота.

Для монтажа пластиковых профилей не требуется какое-либо специальное оборудование, конструкции из них можно строить и с помощью подручных инструментов и материалов.

Преимущества и недостатки

Пластиковые трубы для отопления имеют свои плюсы и минусы. Их плюсы, в принципе, одинаковы и для пластика, и для полипропилена в частности:

1. Они прослужат до пятидесяти лет, что раз в пять больше, чем стальные трубы.
2. Их можно устанавливать как открытыми, так и скрытыми.
3. Такие трубы не подвержены коррозии.
4. Монтировать их просто (об этом поговорим позже).
5. Они экологически безопасны.
6. Водяной поток в них практически не издает шума.
7. Они плохо проводят тепло и имеют незначительный вес.

Недостатков же не так много, всего три:

1. Каждый тип труб имеет свою, уникальную технологию монтажа.
2. Их невозможно использовать в противопожарных системах (хотя нам это, по сути, не интересно).
3. При отоплении существует некоторые ограничения для них.

Но хотелось бы добавить, что все эти недостатки и недостатками, по сути, не являются, а особенностями материала. Дело в том, что эталоном в данном случае являются оцинкованные железные трубы, а все, что не подпадает по них, считается отклонением, то есть, недостатками.

Монтаж пластиковых труб

Для того чтобы установить пластиковые трубы для отопления, прежде всего, необходимо сделать разводку, где были бы указаны все детали. Это и место расположения каждого из радиаторов, и точки, в которых будут крепиться трубы. Не забываем и об учете немного надоевшего вам теплового расширения.

Важно! Пластиковые трубы могут крепиться к радиаторам снизу и сбоку, одно- и двухтрубным способом. Нам для сооружения магистралей их пластиковых труб потребуются следующие компоненты:. Нам для сооружения магистралей их пластиковых труб потребуются следующие компоненты:

Нам для сооружения магистралей их пластиковых труб потребуются следующие компоненты:

1. Шаровые краны.
2. Переходники разных размеров, необходимые для соединения труб.
3. Хомуты.
4. Муфты для соединения отрезков труб одного диаметра.
5. Заглушки.
6. Ниппельные отводы. Нужны для того чтобы переходить на другие диаметры.
7. Крестовины.
8. Тройники.
9. Несколько муфт с резьбой.

До того как приступить к монтажу, следует для начала соединить между собой основные компоненты трубопровода – сантехнику, батареи, котлы. После этого мы размечаем основные линии, где будут проходить трубы, согласно составленной схеме. По линиям мы крепим крепительные клипсы и лишь после этого все детали нашей магистрали соединяются воедино. Если в доме есть труднодоступные (для монтажа) места, то в них трубы следует устанавливать по отдельности, используя для этого специальные муфты.

Смотрите так же инструкцию по замене радиатора отопления

И о пресловутом тепловом расширении. Из-за него при прокладке трубопровода рекомендуется использовать подвижное крепление, компенсирующее расширение. Воду можно пускать в трубы лишь по прошествии минимум часа после окончания работы, а о каких-либо гидравлических испытаниях можно говорить только через двадцать четыре часа.

Видео по пайке труб

Сварка

Пластиковые трубы для отопления свариваются в несколько этапов.

Этап 1. Нарезаем трубы нужной нам длины, используя для этого маркер. После этого отрезаем специальным инструментом, именуемым труборезом. Место разреза тщательным образом зачищается.

Этап 2. Сварка с использованием паяльника. Насадки к нему есть разные, нам же потребуется «гильза» непосредственно для труб и «дорн», необходимый для фитинга.

После включения устройства следует подождать, пока его температура не достигнет 260 градусов. Начинаем сварку, движемся при этом до упора. В среднем, нагрев материала требует от 10 до 15 секунд. Некоторое время горячие детали остаются пластичными, так что фиксировать их следует до того, как они остынут, дабы поверхность не деформировалась. В результате, если все сделать правильно, должна получиться монолитная деталь.

Средняя стоимость полипропиленовых труб

Такие трубы стоят в среднем от 35 рублей за метр, это если речь идет о трубах обычных. Если же они армированные (стекловолокном или фольгой), то стоимость уже несколько выше – начиная от 50-60 рублей за метр. Но максимальная стоимость может поразить, все зависит от типа армирования.

В качестве заключения

В итоге хотелось бы отметить три вещи:

1. Пластиковые трубы для отопления нежелательны в тех местностях, где в зимнее время очень сильные морозы. Если температура будет даже минус 25, то о пластике стоит забыть и подобрать себе какие-то трубы из нержавеющей стали.
2. В процессе монтажа полипропиленовых труб нельзя размещать их впритык к поверхностям стен или потолка, некий зазор должен оставаться всегда. А что вы хотели – тепловое расширение!
3. Для отопления подходят исключительно армированные трубы. Да и монтаж таких труб отличается простотой.

Диаметр

Одной из важнейших характеристик является их диаметр. Во время выбора описываемых изделий необходимо учитывать, что они имеют наружное и внутреннее диаметральное сечение.

Следует отметить, что российские производители за основной параметр принимают наружный диаметр. Если необходимо создать систему водоснабжения или канализации внутреннего назначения, обычно применяются изделия, имеющие небольшой диаметр. Минимальное значение может составлять 16 мм, а максимальное – 50 мм.

Если создаются магистрали для проведения питьевой воды, применяются изделия с большим диаметром.

Какие трубы выбрать для водопровода

Трубы для водопровода выбирают с высокими характеристиками.

Для водопровода нужно выбирать трубы, которые отличаются высокими эксплуатационными характеристиками. Они прослужат длительное время.

Также учитывается способ монтажа — закрытый или открытый тип. Многие производители указывают все параметры, вариант подключения и материалы.

В результате получается качественное соединение, которое не будет деформироваться при гидравлических ударах. Для холодной и горячей воды рекомендуется выбирать полипропиленовые трубы. Внутри располагается армированная фольга или стекловолокно. Если их нужно спрятать в стены, то дополнительно покупают изоляцию.

Выбор труб для отопления

Проложить отопительные коммуникации можно с применением трех видов пластиковых труб:

• металлопластиковых;
• РЕХ (изделия из сшитого полиэтилена);
• полипропиленовых.

Трубная система отопления частного дома не должна обустраиваться с применением более дешевых изделий из ПНД (полиэтилен низкого давления), поскольку максимальная температура их эксплуатации составляет 70 градусов, тогда как у вышеуказанных изделий +90 с возможностью кратковременного повышения до +110.

Металлопластиковые изделия

Для производства металлопластиковых изделий применяется термически стабилизированный полиэтилен (PE-RT). Их конструкция состоит из 3-ех слоев: полимерных – наружного и внутреннего, и промежуточной армирующей оболочки из алюминиевой фольги либо стекловолокна.

Армирующий слой обеспечивает отсутствие диффузии кислорода внутрь теплоносителя, что лишает проблем с образованием коррозии внутри радиаторов и отопительных приборов, которые могут возникнуть при использовании композитных (однослойных труб).

Металлопластиковые трубы и фитинги

Диаметр изделий из металлопластика варьируется в диапазоне 16-63 мм. Наиболее востребованные размеры при обустройстве радиаторного отопления – 16 и 20 мм. Рассмотрим технические характеристики конструкций диаметром 20 мм:

• толщина стенок – 2.5 мм;
• вес 1 п.м – 0.17 кг;
• теплопроводность – 0.44 Вт/мК;
• рабочее давление (максимальное) – 15 Бар;
• рабочая температура +95.

Прокладка металлопластикового трубопровода выполняется посредством компрессионных и прессовых фитингов, с помощью которых трубы соединяются между собой. Сварные фитинги и метод спайки для стыковки данных изделий не используется.

Трубы из сшитого полиэтилена

Изделия из сшитого полиэтилена имеют маркировку РЕХ. В отличие от термически стабилизированного полиэтилена, используемого для изготовления металлопластиковых изделий, данный материал имеет лучшую устойчивость к высоким температурам – он не подвергается деформациям при нагреве и имеет меньший коэффициент линейного расширения.

В зависимости от технологии производства (сшивки молекул этилена), выделают следующие разновидности РЕХ труб:

• РEX-а – молекулы этилена сшиваются пероксидом, процент сшивки доходит до 85%
• РEX-b – сшиваются силаном, 70%;
• РEX-с – сшиваются радиационным воздействием, 60%.
• РEX-d – сшиваются азотом, 70%.

Трубы из сшитого полиэтилена Rehau

Чем выше процент сшивки, тем более прочной и менее эластичной является труба. Если планируется прокладка системы с большим количеством изгибом рационально использовать изделия марки РЕХ-c – они имеют максимальную пластичность и без проблем подвергаются сгибанию.

Такие трубы изготавливаются в диапазоне диаметров 10-120 мм. Им свойственны следующие технические характеристики:

• толщина стенки (для изделия диаметром 20 мм) – 2 мм;
• вес 1 п.м – 0.11 кг;
• коэфф. теплопроводности – 0.032 Вт/мК;
• рабочая температура +90;
• рабочее давление – 20 Бар.

По совокупности эксплуатационных качеств – это лучший выбор для монтажа радиаторных систем отопления.

Изделия из полипропилена

Полипропиленовые изделия маркируются PN, в зависимости от модификации выделают следующие разновидности отопительных труб:

• PN16 – пригодны для низкотемпературных систем отопления, максимальная рабочая температура составляет +60, давление – 16 Бар;
• PN20 – для эксплуатации в системах с теплоносителем нагретым до +95, выдерживают давление в 25 Бар;
• PN25 – армированные стекловолокном либо алюминием изделия, с их применением можно провести систему отопления с давлением до 25 Бар и температурой до +95.

В отличие от композитных изделий PN16-20 армированные трубы PN25 менее эластичны, однако они подвергаются меньшему линейному расширению (3 мм/м), что значительно упрощает расчет и проектирование системы.

Полипропиленовые трубы

Трубная система отопления частного дома на основе полимерных изделий любой разновидности, в сравнении с металлическими трубопроводами, имеет следующие преимущества:

1. Полная устойчивость к коррозии и сохранение изначальной пропускной способности на всех этапах эксплуатации.
2. Низкая стоимость используемых материалов и простота их монтажа, для которого не требуется проведение сварочных работ.
3. Отличные гидравлические характеристики и отсутствие шума от циркулирующего теплоносителя за счет идеально гладких внутренних стенок трубопровода.
4. Внутри полимерных систем не появляется накипь и коррозийные образования, приводящие к аварийным ситуациям из-за забивки радиаторов.

Полиэтиленовые трубы низкого давления

В наше время все чаще металлические и чугунные водопроводные системы заменяются изделиями из полимеров, в том числе и полиэтиленом. Трубы ПНД очень удобны в использовании, они легко устанавливаются, долговечны и имеют сравнительно небольшую стоимость.

Изготавливают ПНД трубы за счет полимеризации молекулы этилена. При низком давлении и получается подобный продукт. Помимо классического наименования ПНД, некоторые специалисты называют этот материал ПВП (Полиэтилен Высокой Плотности).

ПНД трубы можно получить при помощи трех технологий: растворной, газофазной и суспензионной. В последнем случае мономер полимеризуется в воде, в итоге получается полимерная суспензия из маленьких частиц.

В растворной технологии процесс очень схож с суспензионной, однако здесь в качестве среды используются органические растворы. В газофазной технологии процесс происходит в газовой фазе. Так или иначе, в итоге получается полиэтилен низкого давления высокого качества. В зависимости от вида производства, он может различаться свойствами и структурой, но прочность в любом случае будет на высоком уровне.

При соответствии давления допустимым показателям и при температуре транспортируемой жидкости 20 градусов Цельсия изделия из ПНД могут работать более 50 лет. При этом профилактика и ремонт не требуются.

Использование полимерных труб

Использования полимерной трубы в дорожной инфраструктуре

Для канализации

Для канализационных стоков чаще всего используются поливинилхлоридные, полиэтиленовые и полипропиленовые трубы. Потому как они обладают оптимальным диапазоном температур.

Для водопровода

Чтобы провести водоснабжение в дома или квартиры, чаще всего выбирают полимерные трубы, так как они должны быть работоспособны под высоким напором и давлением. Эти изделия обязательно должны выдерживать давление от 6 до 16 атм. Чаще всего используются поливинилхлоридные изделия.

Для отопления

Чтобы проложить отопительные коммуникации, необходимы трубы из полиэтилена, полипропилена, металлопластика и из сшитого полиэтилена. Все изделия должны выдерживать высокий диапазон температур, и опцию работы под давлением.

Трубы из поливинилхлорида (ПВХ)

Поливинилхлорид является термопластичным материалом. Его получают полимеризацией хлористого винила.

Достоинства:

• дешевизна по сравнению с другими пластиками;

• тепловое удлинение почти вдвое меньше, чем у полипропилена;

• естественная кислородонепроницаемость;

• высокая прочность;

• химическая стойкость;

• стойкость к стиранию.

Недостатки:

• жесткость выше, чем у других пластиков;

• применение клеевых соединений при монтаже (метод полидиффузного склеивания) усложняет, удлиняет и удорожает процесс монтажа;

• горючесть;

• повышенная токсичность.

Различают 2 вида поливинилхлорида:

• PVC-U (НПВХ) – непластифицированный поливинилхлорид;

• PVC-C (ХПВХ) – хлорированный поливинилхлорид (обладает более высокой пластичностью по сравнению с PVC-U).

Область применения: в системах холодного водоснабжения, безнапорной канализации (внутренней и внешней) и дренажа. Поскольку поливинилхлорид разрушается под тепловым воздействием с выделением хлора, трубы из данного материала не используются в системах горячего водоснабжения. При повышенных рабочих температурах применяется хлорированный ПВХ.

Особенности разных пластиков

1. ПВХ трубы смогут сохранять начальную форму кроме того при нагревании до +85°. Они прекрасно поддаются сварке, владеют самым низким коэффициентом линейного расширения (при температуре в +60°). Употребляются в канализационных, холодных водопроводных, вентиляционных системах.

1. ПП трубы используются для горячего водоснабжения и систем холодного, сборки воздуховодов. Их возможно применять при температуре транспортируемого вещества до +95°. Срок эксплуатации – до 50 лет.

Сварка пластмассовых труб данного типа осуществляется диффузионным способом. Он несложен, процесс занимает всего пара мин., а стыки владеют высокой герметичностью.

1. ПЭ трубы применяют при низкой температуре транспортируемого вещества. Они пригодны для внешних систем водо- и газоснабжения, и сетей, доставляющих технические жидкие и газообразные вещества. Полиэтилен может сохранять свою структуру при температуре воздуха и транспортируемого вещества в -20°/+40°.

Соединяют ПЭ трубы, сечением менее 63 мм, при помощи электросварных муфт, латунных или ПП фитингов. Пластмассовые трубы громадного диаметра (более чем 63 мм) сопрягают методом стыковой сварки. Аналоги из сшитого полиэтилена стыкуются при помощи холодной запрессовки (неразъемное соединение).

1. Металлопластиковые аналоги имеют трехслойную структуру. В них меж внешним и внутренним слоями полимера расположена фольга из алюминия. Она защищает материал от просачивания кислорода и снижает его линейное тепловое расширение.

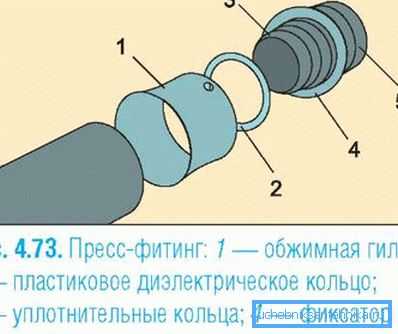

Планируют системы из таких элементов при помощи пресс-фитингов и компрессионных аналогов. Применим металлопласт в отопительных и напорных трубопроводах. Он может выдерживать температуру рабочего вещества до +95° неизменно и до 110° краткосрочно.
