Теплый водяной пол под плитку своими руками

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

снятие старого напольного покрытия;
выравнивание основания или заливку бетонной стяжки;
укладку теплоизолирующего слоя;
установку терморегулятора;
монтаж кабеля;
заливку стяжки;
укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

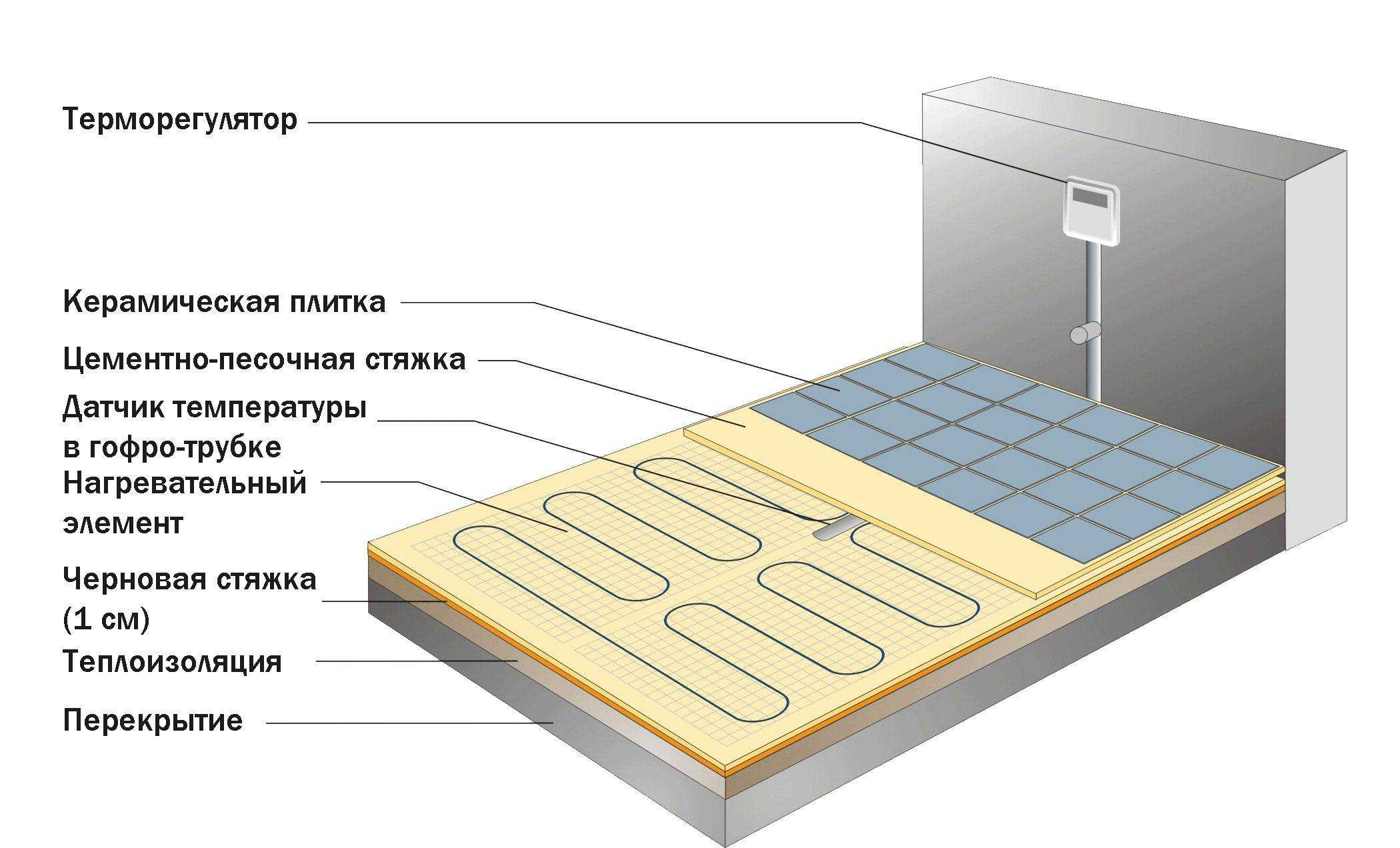

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Инструкция по укладке теплого пола под плитку

Принципиальных отличий между способами установки не имеется.

Черновой пол. Монтируется теплая водяная конструкция лишь на ровное полотно. При старом покрытии, не поддающемся реконструкции, заливается тонкой черновой стяжкой.
Гидроизоляция. Укладка гидроизоляционного материала внахлест, область стыков обрамляется при помощи скотча. Сэкономить можно при помощи полиэтилена.
Демпферная лента. Оклейка по периметру. Нужна для регулировки температурного режима. Плотное прилегание с помощью саморезов.
Тепло, отражение. Монтаж утеплителя в виде пенопласта, либо пенополистирольных матов. Ширина стандартного слоя 30 мм, но, при наличии водного греющего пола 100 мм. Призван для сохранения тепла.
Армирование. Укладка поверх теплоизоляционного материала.
Монтирование контура. Отмотка части контура, не собственноручно, а с использованием специального оборудования. Слишком большая отмотка может произвести залом. Установка происходит согласно чертежу. Началом идет коллекторный шкаф, затем возвращение второго конца к тому же коллектору. Создание цельной петли, в противном случае может быть протечка. При установке нагревательного элемента на армирующее сетчатое полотно, в качестве крепления возможно использовать пластиковые хомуты. При монтировании на маты, фиксации не требуется.
Компрессорный шкаф с подключением системы. Коллектор должен находится на равном от всех контуров расстоянии. На запланированной области просверливается отверстие не более 12 см. Оно служит для установки компрессорного ящика, где идет размещение распределительного узла. Подводка труб к коллектору, либо системе отопления. Другой край оснащается обработкой, для сбора отработанного теплоносителя. Монтаж наноса, установка термостата с наличием таймера. Присоединение труб водяного пола к распределительному узлу.
Опрессовка. Проверка работоспособности. Заполнение системы при помощи воды. Установка высокого давления на 15 минут. Снижение давления до показателей нормы на 24 часа. В случае не обнаружения протечек за данный временной период, заливается стяжка.
Бетонная стяжка. Использование, как покупных готовых смесей, так и собственноручно созданных. Заливка одноразовая, разделению не подлежит. Толщина слоя регулируется при помощи маячков. Начало – дальний угол помещения, потом движение по полосам, завершающим моментом будет область дверного проема. Каждая полоса выравнивается правилом. После небольшой просушки, происходит затирка для сглаживания полотна. Затем оставление до полного затвердевания, период приблизительно 25 дней.

Инфракрасный теплый пол под плитку: особенности укладки

Стяжка

Стяжка выполняется из смеси, для которой подходит бетон марки 400:

Перед заливкой стяжки обязательно заполнить трубы, иначе они могут деформироваться.
Бетон выкладывают постепенно, выравнивая с помощью маячков и уровня. Толщина слоя варьируется от 7 до 17 см.
Для того чтобы стяжка по мере высыхания не растрескивалась, ее поверхность постоянно смачивают.
Сроки окончательного высыхания цементной стяжки – от 25 до 30 дней (определяющую роль играет толщина слоя). В это время не рекомендуется включать подогрев, чтобы ускорить процесс.
После окончательного высыхания стяжки на клеевую основу кладется плитка. Толщина клеевого слоя стандартная – от 1,5 до 2 см.

Подготовительные мероприятия

Не существует каких-то особых правил монтажа теплого водяного пола под плитку. Есть отдельные строительные операции, которые идут одна за другой. И последовательность изменять нельзя. Поэтому первый этап всего процесса – подготовка к монтажу, которая делится на три процесса.

Подготовка проекта

По сути, это просто эскиз, в котором отражается схема расположения трубы теплого пола. То есть вычерчивается прямоугольник, обозначающий форму комнаты в масштабе. На нем обозначаются места, где будет установлена тяжелая мебель, потому что под ней укладывать отопительную сеть необязательно. Хотя если комната небольшая, то это учитывать не нужно.

Далее выбирается схема раскладки:

змейка;
улитка.

Первый вариант лучше использовать в маленьких комнатах, второй в больших. Отличия по отдаче тепла у них разительные. Это хорошо видно на фото ниже.

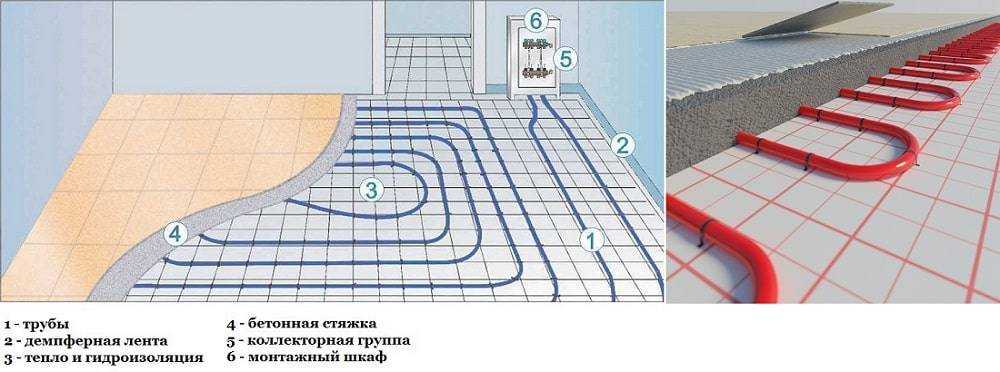

Схема укладки труб теплого пола

Расчет требуемого материала

Это в основном касается труб. На их количество будет влиять два параметра:

площадь комнаты;
шаг укладки.

С первым понятно, определить площадь несложно. Шаг будет зависеть от нескольких факторов:

назначение комнаты;
у комнаты есть внешние стены или нет;
сколько окон в комнате.

К примеру, если это закрытая терраса частного дома, то все факторы присутствуют. Значит, нужно использовать шаг укладки труб минимальным – 7,5-10 см. На террасе большие теплопотери. Чем реже уложить, тем больше труб поместятся, тем больше тепла будет исходить от отопления.

Есть формула, по которой можно определить длину трубной разводки:

L=S/1,1k, где:

S – площадь комнаты;
k – шаг укладки;
1.1 – 10% на изгибы трубной конструкции.

Сюда можно добавить расстояние до коллекторного шкафа.

Инструменты и материалы

Инструментов требуется немного. В основном для заливки стяжки и укладки кафеля:

строительный миксер;
шпатель обычный и зубчатый;
емкости для замеса раствора и клея;
рулетка и линейка;
резиновый молоток;
плиткорез и маркер;
строительный уровень;
правило;
отвертки, разводной ключ;
губка.

Из материалов:

трубы;
один из видов фиксаторов для них;
демпферная лента;
гидро- и теплоизоляционный материал;
сухая смесь для стяжки;
керамическая плитка;
крепежные изделия;
строительный скотч.

Труба из сшитого полиэтилена

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

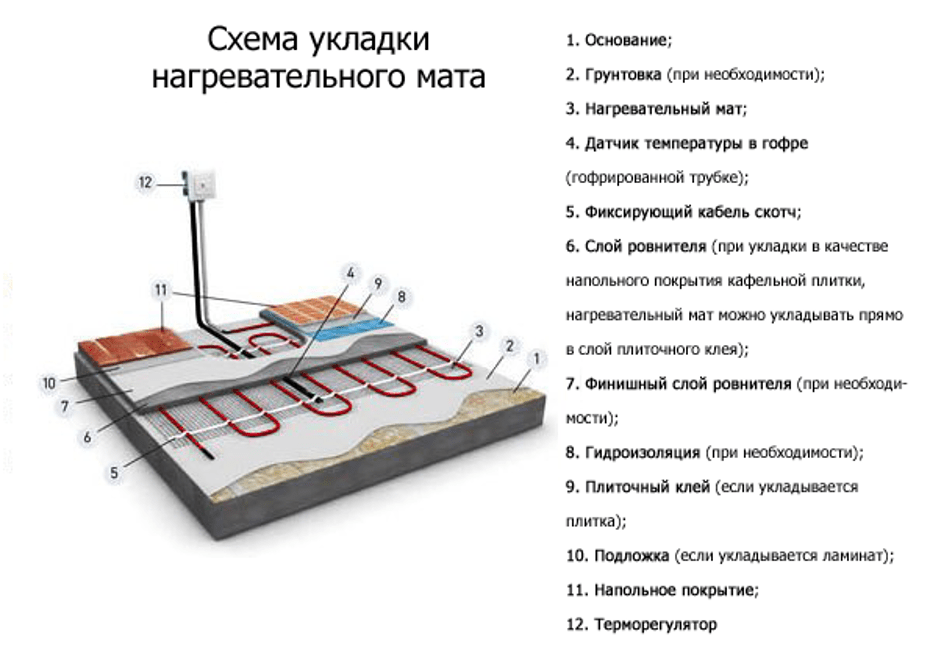

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

максимальная толщина матов составляет 3 мм;
наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
сетки обеспечивают проникновение материала для стяжки или клея для плитки.
Укладка при помощи матов имеет такие особенности:
перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

просчитайте его глубину так, чтобы это не мешало укладывать плитку;
располагайте канал на одинаковом расстоянии от кабельных витков;
канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

сделайте поворот и разрежьте сетку поперек;
разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Укладка плитки на теплый пол

Укладка плитки производится шпателем с зубцами. Потребуются также: пластиковый ограничитель, грунтовая смесь, затирка.

Плитка устанавливается на ровное, чистое полотно. Первоначально отыскивается центр помещения, от него работа пойдет в разных направлениях. Нужно производить постоянный контроль строительным уровнем.
Нанесение клеевого состава на плитку при помощи зубчатого шпателя, с герметическим составом по краям. Происходит ровное распределение по поверхности. Должна быть двойная герметизация. Его излишки убираются при помощи тканого лоскута. Повтор действия до последнего момента укладки.

Установка крестообразных ограничителей промеж плиток.

После укладки дается время для высыхания, не менее 12 часов.

Какими могут быть отопительные конструкции

Конструкции с водой-теплоносителем используются следующие:

трубы расположены под стяжкой из бетона;
полы настилаются без устройства стяжки, в качестве финишного покрытия используется паркет или плитка, монтаж производится на пласты алюминия с прокладкой из полиэтилена или картона;
в качестве основы выступает деревянный пол, на который укладываются трубы.

Для формирования отопления под кафель необходимы теплоизолятор, трубы из металлопластика, крепежные элементы, фитинги и коллекторы, чтобы подключиться к системе для осуществления циркуляции воды. При обустройстве системы в ванной нужно выполнение гидроизоляции. По завершении установки уровень пола становится выше на 5-7 см.

При выборе котла ориентируйтесь на те варианты, которые способны работать так, чтобы температура получалась невысокой. В диапазоне работ должны быть 30-40°С. Необходимость этого вызвана простой причиной: по горячему полу ходить будет крайне некомфортно.

Для создания системы отлично подходят газовые или дровяные котлы, угольные и электрические. Среди них газовые котлы считаются наиболее удобными: у них в устройстве задействованы современные электронные элементы, которые обеспечивают поддержку работы системы. Температура при верных настройках будет автоматически поддерживаться в нужном диапазоне.

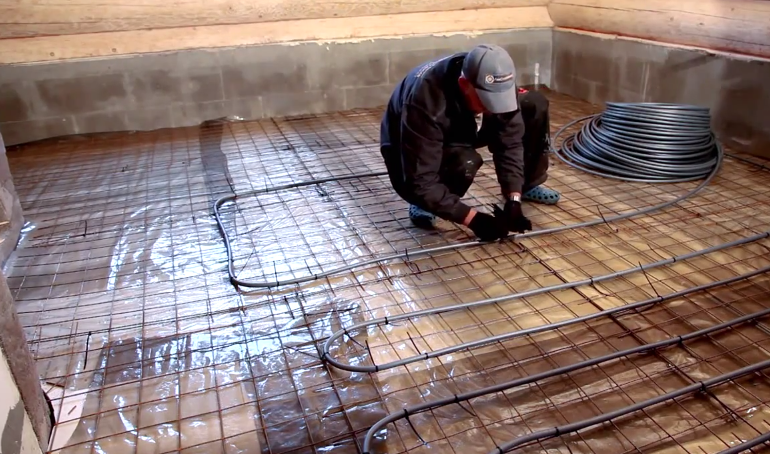

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Виды теплых полов

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
Установка труб.
На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения. Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева

То есть, в жилище больше нет других батарей и труб

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

с дальнего от входной двери угла;
от центра помещения;
от стены.

Главное – точно следовать инструкции. А именно:

наносить клеевой состав на стяжку зубчатым шпателем;
оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;
каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Как самостоятельно проверить исправность теплого пола

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

Проверить все места соединений и сгибов.
Включить питание и провести проверку температуры.
Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы

Как уложить водяной пол под напольную плитку

Типы утеплителей для теплого пола

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

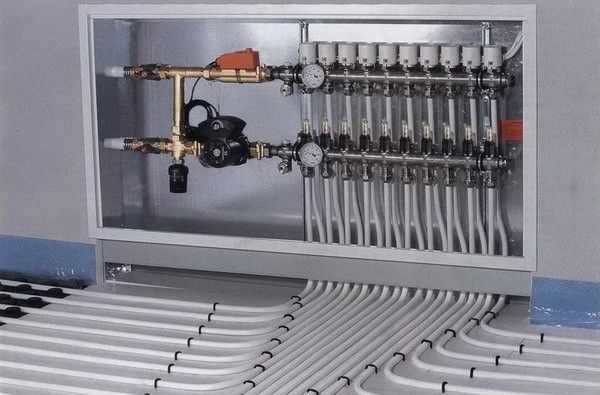

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя

На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Для монтажа оконцовок труб берутся «евроконусы».
Для утепления труб — изоляция из вспененного полипропилена.
Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
Гидроизоляционная пленка.
Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Проведение испытаний тёплого пола

Испытательное подключение системы позволяет найти и устранить протечки

Испытание тёплого пола осуществляют двумя способами:

В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.

Виды труб и способы их укладки под плитку

Для самостоятельного обустройства отопительной системы «теплый пол» под плитку, очень важно грамотно выбрать трубы, благодаря которым будет осуществляться перемещение теплового носителя. На данный момент с этой целью применяются металлопластиковые трубы, а также трубопроводы на основе поливинилхлорида или полиэтиленов низкого давления

Оба варианта труб имеют как достоинства, так и некоторые недостатки, но вполне подходят для укладки под финишное напольное покрытие, представленное керамической, кафельной плиткой или керамогранитом.

Укладка пола улиткой

Основных способов укладки трубопровода в системе «теплый пол» несколько, но наиболее удобными для самостоятельного выполнения и самыми удачным, с точки зрения тепловой эффективности, являются варианты «Улитка» и «Змейка», а также «Сдвоенная змейка». В небольших по площади помещениях оптимальной для укладки трубопровода под плитку является схема «Змейка», а в больших помещениях целесообразно отдавать предпочтение схеме «Улитка» или «Спираль».

Блок 1

Укладка системы обогрева под бетонную стяжку

Такой способ укладки предполагает укладку труб на заранее подготовленное основание с обязательной фиксацией. Для крепления используются специальные хомуты, устанавливаемые с шагом в метр на поверхности арматурной сетки. В этом случае необходимо придерживаться минимального расстояния между укладываемыми трубами в 10см.

Пол под стяжку

Водных контуров может быть несколько, но все они в обязательном порядке присоединяются к коллектору, после чего, посредством подачи воды под высоким давлением, осуществляется проверка всей системы на герметичность. Если протечки отсутствуют, то выполняется бетонная стяжка высотой в 50-70мм. С этой целью используется, как правило, традиционный цементно-песчаный раствор, застывающий за три недели, или самовыравнивающаяся смесь, которая просыхает в течение полутора недель.

Важно помнить, что в процессе обустройства бетонной стяжки, трубопровод обязательно должен быть заполнен тепловым носителем при рабочем, стандартном давлении.

Настильный способ укладки

Обустройство системы «теплый водяной пол» достаточно часто осуществляется настильным способом, который заключается в укладке трубопровода в заранее подготовленный настил, представленный пластиковыми или деревянными модулями со специальными продольными углублениями и надежными креплениями.

Укладка пола на настил

Настильный способ укладки предполагает монтаж специальной подложки, имеющей повышенные гидроизолирующие и теплоизолирующие характеристики, что способствует очень эффективному снижению тепловых потерь.

Блок 2

Укладка теплого пола своими руками на деревянную основу

Деревянные полы включают в себя несколько составляющих, представленных черновой укладкой, теплоизоляцией и гидроизолирующим слоем, чистовым основанием и финишным напольным покрытием, поэтому при монтаже системы «теплый пол» нужно в обязательном порядке учитывать следующие особенности:

деревянные полы в новом жилом строении способны давать очень большую усадку, которая часто составляет почти 5% от изначального объёма;
древесина обладает высокой чувствительностью к любым микроклиматическим изменениям в помещении, поэтому перепады влажности и температурных показателей могут стать основной причиной пересыхания, растрескивания или гниения деревянной основы.

Водяной пол на деревянном перекрытии

Укладка системы «водяные теплые полы» на деревянном основании может осуществляться несколькими способами:

С применением фрезерованных сборных оснований. Вариант предполагает использование ДСП-плит со специальными укладочными канавками, обеспечивающими эффективное распределение монтируемого трубопровода с тепловым носителем.
С применением специальных реечных конструкций. Вариант заключается в использовании реек, которые набиваются с определенным зазором, соответствующем стандартному диаметру труб с тепловым носителем.

Особой популярностью пользуется вариант с применением современных полимерных матов, которые позволяют решить все вопросы, связанные с тепловыми потерями, деформациями и излишним увлажнением чернового настила.

Требуется отметить, что укладка труб около наружных стен, выполняется с меньшим расстоянием, а в центральной части помещения – с большим, что позволяет сделать интенсивность нагрева оптимальной.

Устройство системы

1. Котел. Самый дешевый вариант – электрический (остальные модели дороже), самый экономичный – газовый (газ – самый дешевый энергоноситель).

Если покупать газовый котел, лучше выбирать модель с закрытой топкой: продукты сгорания не будут попадать в дом. И тепловая эффективность у этих моделей выше: у котлов с открытой топкой значительная часть тепла уходит вместе с продуктами сгорания на улицу через дымоход.

Если в доме уже существует дровяная печь, вместо котла можно использовать ее. Над топкой помещают теплообменник, к нему подсоединяют трубы.

2. Коллектор. Нужен и в том случае, когда теплые полы – единственные нагревательные приборы в доме, батарей нет. Максимальная площадь, которую прогревает один контур пола – 40 метров (сто метров трубы). В доме средней величины контуров больше одного. Они подключаются к коллектору и регулируются по отдельности.

Коллектор состоит из двух гребенок (для подающих труб и для обратных). На него устанавливают приборы контроля (манометр, терморегулятор), воздушные клапаны, регулировочные краны. Вся конструкция помещается в коллекторный шкаф или в нишу, сделанную в стене. Подводятся по две трубы от каждого контура.

3. Насос. В теплых полах естественная циркуляция неосуществима: толщина труб маленькая, протяженность большая, уклона для стока под действием гравитации нет. Насос устанавливают между котлом и обратным коллектором, оснащают фильтром для очистки воды.

4. Сам теплый пол. Его выполняют чаще всего из металлопластиковых и полипропиленовых труб сечением 1,6-2 сантиметра. Трубу укладывают по периметру комнаты спиралью, начиная с внешнего витка. В середине комнаты поворачивают назад и параллельно подающей трубе кладут обратку.
