Какую водопропускную трубу под дорогой проложить

Обратная земляная засыпка

Железобетонные водопропускные трубы требуется засыпать грунтом после того, как все строительные работы были выполнены и был оформлен соответствующий акт приемки.

Для этих целей подойдет та же земля, из которой возводилась насыпь.

Насыпное возведение над водопропускными трубами делят на два этапа:

1. Заполнить грунтом пазухи между фундаментом и стенами котлована.
2. Засыпать трубы по звеньевой высоте.

Грунт укладывается одновременно со всех сторон трубы на равную высоту и уплотняется специальными грунтоуплотняющими виброударными машинами, а при их отсутствии применяются пневмокатки. Грунтовая призма отсыпается при помощи наклонных слоев, толщина которых назначается с учетом действующих нормативов.

При движении по отдельному грунтовому слою вдоль труб машина должна начинать работу с удаленного участка, постепенно приближаясь к самим трубам. Уплотнять грунт непосредственно у самих труб можно, если с противоположного бока имеется уже отсыпанный слой земли такого же уровня на всем протяжении труб

При этом отдельное внимание уделяется грунтовому уплотнению у стен труб. Здесь ручная электротрамбовка должна располагаться не ближе 0,05 ма от стены. Над средними частями труб запрещается переуплотнять грунт, чтобы в последующем избежать конструкционных перегрузок

При значительных насыпных высотах более 10 мов над трубами рекомендуется оставить зону, где плотность понижена. Далее разровнять землю с помощью бульдозера без уплотнений

Над средними частями труб запрещается переуплотнять грунт, чтобы в последующем избежать конструкционных перегрузок. При значительных насыпных высотах более 10 мов над трубами рекомендуется оставить зону, где плотность понижена. Далее разровнять землю с помощью бульдозера без уплотнений.

Если при строительстве техника, которая передвигается над засыпанными конструкциями или вблизи от них, является более тяжелой по сравнению с временными нагрузками, то требуется дополнительная засыпка, чтобы избежать разрушений в трубе.

Степень грунтовых уплотнений в призменных пределах засыпки оценивается при помощи коэффициента К, определяющего отношение плотности, которая была достигнута, к стандартной максимальной (определяется методом стандартных уплотнений). Последняя приводится в производственном рабочем проекте, в который включены данные геолого-инженерных изысканий. Действующая инструкция требует, чтобы коэффициент уплотнения обеспечивался не менее 0,95. Контроль над плотностью ведется влагомером-плотномером Ковалева. Следует сказать, что в процессах по засыпке труб запрещаются отклонения от К, который равен 0,95, в наименьшую сторону. Ведь при снижении плотности земли значительно уменьшается деформационный модуль и несущие способности труб.

Техника безопасности (ТБ)

Принять на данную работу можно лишь тех рабочих, которые прошли необходимую медицинскую комиссию и вводный (общий) инструктаж по ТБ и инструктаж по ТБ непосредственно на месте работы.

Помимо этого, работники в течение трех месяцев с начала работы обязаны обучиться безопасному методу работы по проге длительностью в 6-10 часов. Окончив обучение, следует сдать экзамен в постоянно действующей комиссии, по результатам которого будет составлен акт, который требуется вложить в личное дело сотрудника.

На строительной площадке должны находиться постоянные или временные санитарно-бытовые устройства: уборные, умывальные, раздевалки, сушилки для одежды, помещения для приемов пищи, душевые, медпункты или аптечки. Работники должны снабжаться питьевой водой.

Администрация строительства должна предоставить рабочим спецодежду, обувь и индивидуальные защитные средства в соответствии с действующими нормами.

Строительным мастерам нужно:

• осуществлять правильное и безопасное ведение строительных и монтажных работ;
• контролировать состояние подмостков и лесов, приспособлений защиты, котлованных креплений и т.д.;
• проверять чистоту и порядок на трудовых местах, на подъездных дорогах и проходах,
• обеспечить освещенность трудовых мест, проверить правильную эксплуатацию подкопровых и подкрановых дорог;
• инструктировать сотрудников по ТБ на рабочем месте в рабочем производстве;
• контролировать применение и правильное использование работниками индивидуальных средств защиты и спецодежды;
• контролировать соблюдение норм переносок тяжести, обеспечить рабочие места плакатами и надписями.

Водопропускная труба: разновидности и характеристики

Современные производители наладили выпуск обширного ассортимента труб для водопропускных тоннелей. Причем основу классификации такого ассортимента составляет принцип деления изделий по типу используемого конструкционного материала.

Железобетонные водопропускные трубы

Бетон и железобетон являются самым дешевым материалом для обустройства водоводов. Бетонные

У таких изделий есть очень важное преимущество – строительство водопропускных труб из железобетона можно развернуть прямо на месте укладки дорожного полотна. Ну, а прочие варианты доставляются к месту монтажа только из магазина или склада. Самостоятельное строительство предполагает заливку бетона в армированную опалубку

Но эта операция увеличит время строительства. Поэтому бетонные и железобетонные трубы заезжают на площадку в виде готовых изделий

Самостоятельное строительство предполагает заливку бетона в армированную опалубку. Но эта операция увеличит время строительства. Поэтому бетонные и железобетонные трубы заезжают на площадку в виде готовых изделий.

Минимальный внутренний диаметр таких труб равен 0,5 метра, а максимальный – 4 метра . Такие трубы выдерживают сейсмическую нагрузку до 9 балов и позволяют обустраивать тоннели в дорогах, рассчитанных на колею шириной более 1,5 метров. Трубы выпускаются в виде звеньев длиной от 1 до 4 метров. Сортамент таких труб определен в ГОСТ 24547-81.

Пластиковые трубы водопропускного типа

В наши дни пластиковые трубы водопропускные в полотне дороги встречаются достаточно часто, поскольку современная промышленность все же сумела наладить выпуск труб, способных сопротивляться высокой внешней нагрузке.

Однако при монтаже пластикового водовода для усиления полотна над таким каналом необходимо смонтировать бетонную арку, используя внешнюю сторону трубы, как опалубку. Кроме того, частичную разгрузку пластиковой трубы можно реализовать с помощью габионов – металлических коробов, заполненных крупными валунами.

Пластиковые водопропускные трубы

В итоге, слоеная конструкция с прочной внешней частью и стойкой сердцевиной прослужит не один десяток лет. К тому же, пластичный водовод из полимерных труб переносит подвижки грунта намного лучше излишне жесткой конструкции из бетона.

Металлические трубы для пропуска воды

Прочностной расчет водопропускных труб из металла показывает, что этот вариант является просто идеальным решением проблемы обустройства подобных тоннелей. Ведь металл удерживает внешнюю нагрузку лучше бетона и пластика. Однако высокая восприимчивость к коррозии сводит на нет все преимущества таких водоводов.

Обычные металлические трубы следует использовать лишь в качестве временной меры. Они годятся для разового прокола дорожного полотна для осушения прилегающей территории. Такой прокол применяют, когда невозможны эксплуатация и ремонт водопропускных труб основного водовода, вследствие их разрушения или засорения. Ведь такой «прокол» дает возможность сбросить уровень воды и приступить к починке или расчистке основного водовода.

Кроме того, металлическую трубу можно использовать не только в виде водовода, но и в качестве кожуха, защищающего внутренний трубопровод. Наилучшим вариантом такой временной трубы для пропускного водовода будет обсадное изделие, используемое для армирования стенок буровых скважин.

Причем нестандартная схема обустройства тоннеля из СМГК наделяет водопропускные каналы целым рядом преимуществ, недоступных для конструкций, созданных из труб. Ведь водоводы из СМГК имеют сколь угодно сложную форму, служат более 50-60 лет (подтверждено практикой!), обходятся на 25-30 процентов дешевле бетонных аналогов и гарантируют высокую сейсмоустойчивость всей конструкции.

Ну а теперь, когда этап знакомства с основой пропускных водоводов закончен, мы можем перейти к изучению способов строительства подобных систем

Материалы исполнения и виды

На трубы, проложенные в канаве, оказывает давление вес земли. Даже если поверху них залит бетонный мост, то он только перераспределяет эту нагрузку, но не может полностью устранить ее. Поэтому для скрытой прокладки необходимы трубы, обладающие достаточным уровнем кольцевой жесткости.

Кроме того, на них негативно воздействуют грунтовые, дождевые или талые воды, цикличность зимнего промерзания. А значит, материал исполнения подобных изделий должен быть стойким к коррозии и способным выдерживать низкие температуры.

Для таких работ подходят следующие виды труб:

• Металлические.
• Бетонные.
• Железобетонные.
• Из пластика.

Металлические

Стальная труба для прокладки в канаву может быть разного диаметра и длины, но обязательно толстостенная и хорошего качества. Металлические изделия с такими характеристиками, несмотря на вероятность появления коррозии, прослужат не менее 30-40 лет. Однако из-за большого веса металлических труб при их монтаже потребуется грузоподъемная техника.

Бетонные

Бетонные трубы кладут в канаву чаще других, поскольку они обладают большой пропускной способностью. Бетон отлично сопротивляется воздействию агрессивных сред, выдерживает значительные нагрузки и служит в течение долгого срока. Однако из-за большого веса подобных конструкций их самостоятельный монтаж вряд ли осуществим.

Железобетонные

Изготавливаются на заводах ЖБИ методом вибропрессования из тяжелого или мелкозернистого бетона, армируются арматурными каркасами из стальных стержней классов А-1 и А-III. Железобетонные изделия обеспечивают свободное транспортирование сточных вод, подходят для любых климатических условий. Длина отрезков составляет от 6 до 10 м.

Среди ж/б трубы по несущей способности различают 5 групп с допустимой высотой засыпки грунтом не более 2, 4, 6, 8 и 10 м. Для укладки в канаву можно взять трубу 1 группы. Она способна выдержать давление слоя грунта высотой до 2 м. Для большинства регионов нашей страны, где промерзание грунта не более 1,5 м, этого будет достаточно. У изделий 2 группы несущая способность выше. Их можно класть на глубину до 4 м. Однако такие конструкции достаточно хрупкие, поэтому должны укладываться на песчаную подушку и защищаться от весовых нагрузок слоем песка сверху.

Пластиковые

Для подземной прокладки выпускаются гофрированные пластиковые трубы, которые намного легче и дешевле других аналогов. Их пропускной способности и кольцевой жесткости достаточно для размещения в канаве. Они не ржавеют, долговечны и просты в монтаже. Их также нужно положить на песчаную подушку с прослойкой из геотекстиля, а сверху засыпать песком и щебнем.

Процесс укладки труб в канаву под дорогой

Весь процесс состоит из следующих этапов:

1. Чистка канавы с последующим созданием откосов, ее расширением. Ширина по низу должна быть равна диаметру трубы +40 см.
2. На дно канавы укладывается геополотно. Это не позволит песку сверху не уходить в нижний грунт.
3. Подготовка подушки из песка и щебня фракции 20-40. В утрамбованном виде слой должен составлять 10-15 см. плотность подушки должна быть около 95% по Проктору. Это значит, что если вы встанете на этот слой, он не должен проминаться под ногами.
4. Укладка трубы.
5. Обратная прослойка из песка или мягкого грунта. Утрамбовка 95% по Проктору. Верхний слой над трубой должен составить не менее 30 см.
6. Укладка геополотна на подушку.
7. Засыпка щебня и его утрамбовка.
8. Изготовление верхней части заезда.
9. Укрепление откосов георешеткой или бетонированием.

Если труба дренажная под дорогу кладется во время строительных работ и предвидится движение тяжелой техники, то как вариант можно использовать временную укладку дорожных плит сверху.

Водопропускные железобетонные трубы: монтаж

Сборные оголовков и тела труб начинают монтировать после фундаментного устройства и пазушной засыпки.

Перед монтажом блоки фундамента и оголовков, звенья необходимо очистить от грязи, а в зимних условиях – ото льда и снега.

Звено или блоки, которые имеют плоскую поверхность нижних граней, нужно устанавливать на цементный раствор. Звенья цилиндрические требуется устанавливать на деревянные подкладки с соблюдением требуемых зазоров между ними и фундаментом. В последующем под звенья подбивается бетонная смесь, тем самым обеспечивается полный контакт звеньев на всем расстоянии.

https://youtube.com/watch?v=7zE5Ay2XaUU

Раствор нужно подливать с одного бока, при этом контролировать его появление с другого. Затем восполняется недостающий раствор с противоположного бока. Этим обеспечивается полное выравнивание и заполнение швов. Раствор нужен такой, где подвижность составляет около 12 сантимов.

Заполняя вертикальные и горизонтальные швы, можно обеспечить сплошную и монолитную конструкцию трубы на участке, где присутствуют деформационные швы.

Стыковочным швам на звеньях или секциях труб присуща конопатка со всех сторон паклей, которая пропитана битумной смесью. С внутренних сторон швы необходимо на 0,03 м заделать при помощи цементного раствора.

Весь процесс монтажа производится с соблюдением зазоров проекта между звеньями и блоками с той целью, чтобы выдержать секционный размер и не допустить перекрытий деформационного шва.

Гидроизоляция и устройство труб

Основной тип изоляции железобетонных и бетонных труб на сегодняшний день происходит при помощи битумной мастики.

Покрытия устраиваются неармированные (обмазочные) и армированные (оклеенные). Обмазочная гидроизоляция – это два слоя битумной мастики, имеющие толщину 1,5-3 мм каждый по грунтовому слою.

Гидроизоляция с армированием состоит из материальных слоев между трехслойной битумной мастикой по грунтовочному слою.

Поверхности элементов железобетонных труб и их элементов (звенья, плиты перекрытий, насадки и другие) обычно защищаются оклеенной изоляцией.

Гидроизоляция: последовательность работы

• поверхностная подготовка;
• собственно гидроизоляция;
• устройство защитных слоев.

При поверхностной подготовке при работе с конструкцией требуется очищение от грязи, просушка, а в отдельных ситуациях нужно выровнять ее при помощи цементного раствора.

Наносить подготовительный слой из раствора цемента нужно там, где образуются внутренние углы, к примеру, на перекрытиях труб и оголовков перед кордонными камнями, для сливного устройства в многоочковой трубе и т.д.

Первой технологической операцией является гидроизоляция, то есть необходимо нанести на изолируемые поверхности битумный лак, который выступает как грунтовка, с целью заполнить мелкие трещины и поры. Кроме того, он улучшает сцепление битумной мастики и бетонной поверхности.

Лак рекомендовано наносить при помощи напыления, с использованием установок, которые состоят из емкостей и распыляющих пневмофорсунок.

Существуют и немеханизированные способы грунтовочных устройств при помощи кисточек.

Неармированная гидроизоляция устраивается после того, как высохла грунтовка, но не менее чем через 24 часа после нанесения.

Горячая мастика наносится слоями в толщину 1,5-3 миллима, притом последующий слой после того, как остынет первый. Для этих целей применяются ручные инструменты (шпатель и др.). Повысить качество работы и снизить трудозатраты можно, если использовать механизированные способы, в основном пользуются пневмораспылением.

Армированная гидроизоляция устраивается таким способом: сначала наносится один слой горячего битума и наклеивается слой одного из рулонных материалов. Это же повторяется для последующих слоев. Слой, который будет последним, требуется покрыть мастикой в толщину 1,5-3 мм и выровнять с использованием ручного электрокатка, при необходимости дополнить места, где гидроизоляция оказалась в недостаточном количестве.

Отдельные полотна стыкуются внахлест с 10-сантимовым перекрытием. Первый и второй стык не должны быть один над другим. Последующие стыки выполняются со сдвигом не меньше чем на 0,3 м относительно стыков ранее уложенных слоев.

https://youtube.com/watch?v=KGIbTu6Au2Q

Рулонный материал наклеивается без образования пузырей, при этом нужно плотное прилегание материала по всем поверхностям. Гидроизоляция разглаживается при помощи электроутюгов, электрокатков.

Устройство защитных слоев необходимо для того, чтобы гидроизоляция не была подвергнута механическим повреждениям при засыпке, учитывая, что она является одним из важных элементов при многолетней эксплуатации и нормальной работе труб.

Трубы ТВЭЛ-ПЭКС-2

Монтаж теплотрасс

Виды теплотрассы ТВЭЛ-ПЭКС-2, давление 6 бар

• Труба ТВЭЛ-ПЭКС-2, 6 бар, 2x20x1,9/110 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 2x25x2,3/110 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 2x32x2,9/125 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 2x40x3,7/140 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 2x50x4,6/160 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 32×2,9+20×1,9/125 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 40×3,7+32×2,9/140 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 50×4,6+32×2,9/140 мм
• Труба ТВЭЛ-ПЭКС-2, 6 бар, 50×4,6+40×3,7/160 мм

Виды теплотрассы ТВЭЛ-ПЭКС-2, давление 10 бар

• Труба ТВЭЛ-ПЭКС-2, 10 бар, 2x20x2,8/110 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 2x25x3,5/110 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 2x32x4,4/125 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 2x40x5,5/140 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 2x50x6,9/160 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 32×4,4+20х2,8/125 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 40×5,5+32×4,4/140 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 50×6,9+32×4,4/140 мм
• Труба ТВЭЛ-ПЭКС-2, 10 бар, 50×6,9+40×5,5/160 мм

Этапы прокладки

Прокладка канализации методом прокола — это
процедура, выполняемая в несколько этапов:

• подготовка площадки под оборудование. Ее размер
  составляет 10 × 15 м;
• установка пилотной штанги, которая погружается в
  грунт в точке входа буровой головки;
• проходка пилотной скважины. Это основной этап
  работ. Делается скважина с заданной конфигурацией, ее диаметр составляет 100 мм.
  Контроль траектории проводится через каждые 3 м длины;
• извлечение буровой головки и расширение скважины
  путем протягивания риммера. Это инструмент, который устанавливают на гибкую
  штангу и с усилием тянут в сторону, противоположную проходке пилотной скважины;
• позади риммера крепится плеть трубопроводов,
  которая сразу после расширения скважины затягивается в нее в направлении к
  буровой установке.

Устройство прокола для канализации требует
постоянного контроля траектории. Этим занимается оператор, который наблюдает за
ходом работ на дисплее приемника. Сигнал на него идет с датчиков буровой
головки. При необходимости изменить траекторию он дает бурильщику команду на
остановку подачи и задает нужный угол поворота. При любой его величине головку
вращают только по часовой стрелке, чтобы не ослаблялось соединение буровых
штанг.

Разновидности

            Канализация методом прокола —
это эффективная и перспективная технология. Со времени ее появления разработано
три варианта выполнения работ:

• гидропрокол;
• вибропрокол;
• продавливание.

Каждая из этих методик рассчитана
на работу в определенных условиях. Например, гидравлический способ хорош в
глинистых вязких грунтах, вибрационный более эффективен в плотных породах с
многочисленными скальными включениями. Продавливание используется на мягких
почвах, не требующих значительных усилий для проходки скважины.

При использовании любой методики необходима подача значительного осевого усилия в направлении проходки. Для его создания применяются мощные гидродомкраты. Нагрузка на ось штанги велика — от 30 до 400 тонн, что обеспечивает эффективное и быстрое решение задачи.

Достоинства и недостатки

            Устройство канализации методом
ГНБ обладает рядом достоинств:

• уменьшаются затраты на укладку сети;
• технология менее трудоемкая, чем традиционная
  методика;
• время строительства линии сокращается примерно
  на 30%;
• не требуется восстанавливать ландшафт, элементы
  благоустройства поверхности;
• практически нет ограничений по месту проведения
  работ. Можно выполнять укладку на территории исторических памятников, промышленных
  предприятий, в зоне плотной застройки;
• не снимается и не портится плодородный слой
  почвы;
• во время выполнения работ не приходится
  перекрывать движение автомобилей, останавливать производство или принимать
  другие ограничения.

Недостатки технологии ГНБ:

• методика не годится для создания протяженных
  скважин или для укладки трубопроводов на большой глубине;
• максимальная длина одной линии составляет
  300-400 м. Если нужна более протяженная система, придется делать промежуточные
  котлованы и проходить повторные скважины.

Определенные затруднения возникают, если производится устройство самотечной канализации методом ГНБ. Для этого надо обеспечить перепад высот между точкой входа и выхода скважины. Если используется труба диаметром 160-200 мм, необходим уклон 8 или 7 мм на каждый метр длины. Для линии длиной 400 м (максимум) перепад высот составит 3,2 м. кроме этого, обход препятствий в вертикальной плоскости становится невозможен. Если на пути скважины возникают крупные включения, придется делать обход по горизонтали, не изменяя заданного угла наклона. Это может потребовать большей длины трубопроводов, что увеличит расходы и время сборки системы.

Монтаж водопропускных труб под дорогу

• Разновидности и характеристики водопропускных труб
• Железобетонные водопропускные трубы
• Пластиковые трубы
• Металлические трубы и СМГК
• Последовательность монтажа водопропускных труб

Водопропускные трубы под насыпями могут выступать в качестве своеобразной альтернативы мостам. Внешне устройство таких труб похоже на тоннели, проходящие сквозь дорожные насыпи. Металлические гофрированные водопропускные трубы нашли широкое применение в дорожном строительстве. Габариты выпускаемых труб позволяют использовать их и для отвода потока талой или дождевой воды, и для монтажа дренажной системы, а также для обустройства подземных переходов. Конечно, вместо водоотвода возможно возведение полноценного моста, но в случае низкой высоты дорожного полотна единственным правильным решением станет устройство водоотвода.

Схема элементов железобетонной прямоугольной водопропускной трубы.

Общие положения

Типы оголовки труб.

Водопропускные трубы различаются:

• по материалу, из которого состоит труба, – металлические, бетонные, полимерные и железобетонны;
• по формам поперечных сечений – прямоугольные, круглые и овоидальные;
• по имеющемуся количеству очков в сечениях – одно-, двух- или многоочковые;
• по работе поперечных сечений – напорные (которые работают на всем протяжении полным сечением), безнапорные (работают на всем протяжении неполным сечением), полунапорные (работают полным сечением у оголовков входа, а на оставшейся длине идет неполное сечение).

Отверстие трубы на автомобильной дороге требуется принимать:

• 100 см – длина трубы составляет не больше 30 мов;
• 75 см – длина трубы не больше 15 мов;
• 50 см – быстротечная труба в пределах съездов.

На внутрихозяйственной дороге возможно строительство трубы с отверстием 50 см и длиной не больше 10 мов. Над звеном либо плитой трубы до низа дороги толщину засыпки принимают не меньше 0,5 ма.

Малый, средний автодорожный мост и водопропускную трубу разрешают располагать на участке дороги, где имеется любой профиль и план, который принят для данных категорий дорог.

Схема устройства водопропускной конструкции прямоугольного сечения

Обычно трубы имеют безнапорный режим, но в отдельных случаях присутствует напорный и полунапорный режим для пропусков расчетных расходов воды.

Запрещается строительство труб, если имеются наледи и ледоходы. На ручьях и реках, которые имеют рыбные нерестилища, устройство труб возможно только с разрешения рыбнадзорной инспекции.

Возвышение бровки грунтовых полотен на подходе к трубе над расчетным уровнем водной основы принимается не меньше 0,5 ма, а для трубы, имеющей напорный либо полунапорный режим, – не меньше 1 ма.

Естественную землю ниже глубины промерзания заменяют смесью из песка и гравия.

Трубы подразделяются на 3 группы по несущим способностям: расчетная высота грунтовой засыпки равна 2 мам, 4 мам., 6 мам.

Допустимо для определенных условий строительство трубопроводов с применением труб с другими расчетными высотами и грунтовыми засыпками.

Марки труб состоят из цифробуквенных групп, которые разделены дефисом. При этом в первой группе содержатся обозначения типов, а во второй – диамы условных проходов в сантимах и полезная длина в децимах, а также номера групп по несущим способностям.

Строительство труб происходит в соответствии с ГОСТ 26633 из тяжелых бетонных смесей, где устанавливается класс прочности на сжатие В 25. Бетонная водонепроницаемость трубы должна иметь соответствие W4.

Типы сечений водопропускных труб.

Трубы ТС, ТБ, ТСП и ТБП поставляются потребителям в комплекте с кольцами уплотнения из резинового материала. Трещины на поверхностях труб недопустимы, исключение составляет усадочная ширина не больше 0,05 мм.

Оголовки трубы с отверстиями 0,5…0,75 м сооружаются из портальных стенок, которые заглублены в землю ниже глубин промерзания на 25 см.

Крылья откосов можно выполнить из монолита марки В15 без арматурной связки и с учетом опалубочного размера сборного железобетонного блока.

Длину труб (Lтр) определяют с помощью формулы:

Lтр=в+2(н-с-d)хм,

где в является шириной полотна земли в мах;

н – это насыпная высота в мах;

с – стеночная толщина в мах;

d – отверстие трубы в мах;

м – коэффициент откосных заложений.

Выбор материала

Сначала необходимо выбрать материал, из которого сделана труба. Самым важным здесь является то, какие нагрузки она будет выдерживать. Поэтому нужно выяснить, будет ли тяжёлая техника проезжать по дороге или нет. Одни из самых популярных материалов для этих целей — это железобетон, металл и пластик.

Железобетонные изделия

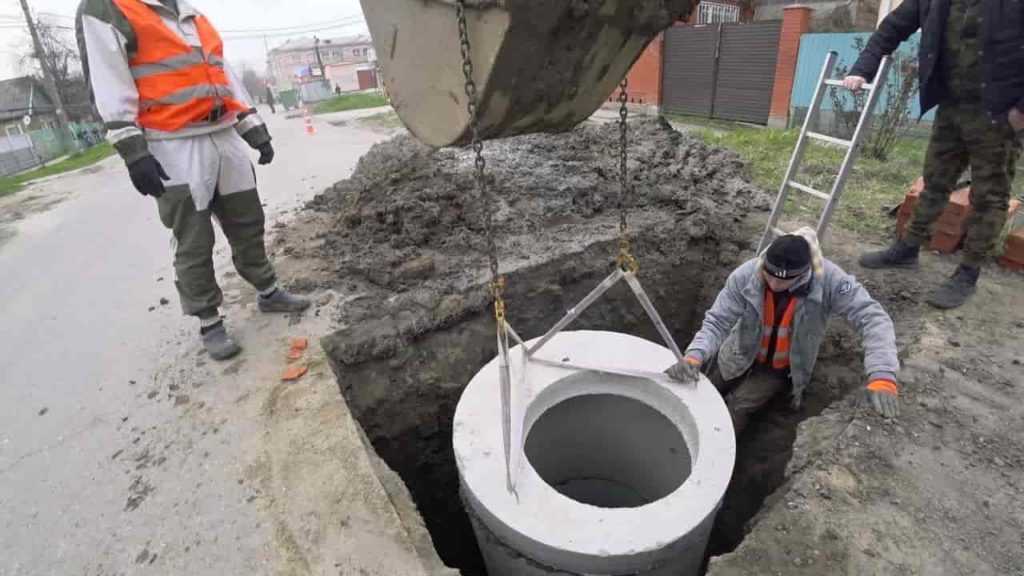

Железобетон — довольно популярный материал для установки трубы в канаву на заезд к участку. Связано это с большой прочностью такой конструкции. Но установить её получится только с помощью специализированной техники.

В этом видео вы узнаете о видах труб для канавы:

Производятся железобетонные трубы в 2 этапа:

1. Изготавливается каркас из арматуры. Делаются круглые дуги и свариваются вместе одна к одной.
2. Заливка бетоном и образование нужной формы. Конструкция также поддаётся вибропрессованию. Это позволяет сделать её более прочной.

Изделие получается очень гладким и прочным. Концы трубы, не укрытые землёй, часто засыпают камнями. Тогда она способна выдерживать такие нагрузки и её это не деформирует. Бетонная структура довольно прочная, поэтому вода никак не может проникнуть внутрь и поспособствовать образованию коррозии на арматуре. Габариты железобетонных изделий могут быть следующие:

• сечение бывает от 0,3 до 1,2 метра;
• длина от 2,5 м до 5 м;
• толщина стенок от 140 до 200 мм.

Железобетонные трубы для канавы обладают высокой прочность, но неудобны в установке из-за своего весаПо мощности их также можно разделить на 2 вида:

1. Можно закапывать не более чем на 5,5 метров в землю. Для большой глубины они непригодны.
2. Можно закапывать до 10 метров.

Основными преимуществами бетонной трубы для канавы является прочность материала и продолжительный срок службы. Минусами можно считать высокую стоимость, вес и размеры. Установить бетонную трубу можно с помощью спецтехники.

Металлические конструкции

Изделия из стали тоже являются очень популярными в качестве дренажной трубы. Материал довольно прочный, поэтому может служить до 40 лет. Металлическая труба способна выдерживать и грузовые автомобили, потому проблема с въездом на участок решится полностью.

Важным преимуществом такого материала является возможность самостоятельной установки. Нет необходимости в специализированной технике и помощи мастера. Это позволит существенно сэкономить деньги на установку.

Единственным недостатком металлических изделий считается их способность со временем ржаветь. С этим явлением можно бороться. К примеру, гидроизолировать трубу с помощью специальной краски или приобрести трубу большей толщины. Это существенно продлит её срок службы.

Пластиковые аналоги

Самый современный вариант — пластиковые изделия. Они очень лёгкие, а монтаж не принесёт никаких сложностей. Не нужно нанимать специалистов для монтажа. Обустройство пластиковой трубы для канавы можно осуществить самостоятельно.

Пластиковые трубы для канавы устойчивы к погодным условиям, обладают высокой прочностью и малым весом

Цена пластиковой трубы небольшая. Важным преимуществом такого материал является его стойкость, невозможность образования коррозии и безразличность к химическим веществам. Делают такие трубы из особо прочного пластика. Он способен выдерживать большой вес при переезде автотранспорта. Такой материал используют для больших дорог. Монтировать трубу в канаву совершенно несложно. Пластиковые изделия выдерживают большие перепады температуры — от -60 до +90 градусов.

Для изготовления пластмассовых изделий, как правило, применяется такой материал:

• поливинилхлорид;
• полиэтилен;
• полипропилен.

Большинство труб изготавливаются из поливинилхлорида. Продукция бывает однослойная или двухслойная. Также для заезда на участок устанавливают их разновидность — гофрированные трубы. Внешняя часть имеет слой в виде гармошки. Это позволяет конструкции лучше выдерживать нагрузки, амортизировать и быть более эластичной. Диаметр гофрированных изделий может быть разным: от 1 до 6 метров.

Если по дренажу планируется проезд габаритной техники, необходимо выбрать изделие из высокопрочного пластика. Для этого лучше использовать двухслойную трубу с гофрированной поверхностью. Так же, как и металлические изделия, пластиковые комплектующие лучше ставить новые. Б/у материал имеет пониженную прочность.
