Как правильно крепить трубы канализации: все способы крепления

Расстояние между крепежом

Полипропиленовые трубы должны крепиться к стене с определенным шагом, который зависит от их диаметра и температурного режима эксплуатации.

Нагрев воздуха в помещении, теплоносителя в системе неминуемо ведет к термическому расширению, от которого невозможно полностью избавиться даже при использовании армированных труб. Монтаж системы отопления можно легко осуществить при помощи пластиковых кронштейнов для труб.

Причем расстояние между крепежными элементами должно соответствовать определенному стандарту, разработанному на основе многолетнего эксплуатационного опыта. На примере полипропиленовой трубы марки PN 20 легко увидеть различия. При диаметре трубы, равном 25 мм, и температуре теплоносителя в системе, равной 20°С, шаг крепления должен составлять не более 1 м.

Грамотный подход к выбору кронштейнов и соблюдение всей технологии монтажных работ дадут гарантию по части прочности и надежности фиксации системы трубопроводов.

Для чего нужны хомуты

Хомуты, равно как и другие крепёжные элементы, применяют для закрепления рабочих частей системы к вертикально или горизонтально расположенной опоре. Их использование уменьшает вероятность того, что труба сдвинется при дальнейшей эксплуатации.

Внешне хомут имеет вид кольца или скобы, оборудованной стяжным механизмом. Именно он обеспечивает плотный обхват трубы. Размеры хомута могут быть разными – от 1,4 см до 54 см. Часто крепёж комплектуется специальными герметичными прокладками из мелкопористой резины.

Достоинства такой комплектации:

• гасится вибрация, возникающая при транспортировке воды;
• снижается уровень производимого шума;
• повышается герметичность трубных соединений.

Трубные крепления применяют для:

• фиксации протяжённых участков трубопроводов к плитам перекрытий или стенам;
• повышения надёжности и срока службы соединений труб.

Крепление труб с помощью хомутов

На сегодняшний день использование хомутов для крепления трубопровода к стене является одним из наиболее распространённых методов. Это связано с универсальностью таких крепёжных элементов. Посредством хомутов можно выполнить монтаж не только труб маленького диаметра, но и крупногабаритных конструкций.

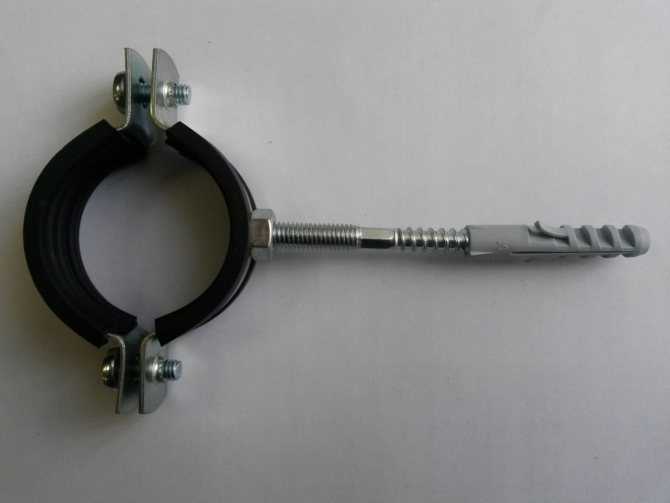

Конструкция хомута включает в себя несколько основных элементов, среди которых:

• полукольца;
• специальные уплотнительные прокладки;
• элемент, который фиксирует шпильку;
• шуруп-шпилька.

Полукольца. Эти элементы могут иметь разный показатель сечения, в зависимости от характеристик прокладываемой коммуникации. В полукольцах происходит фиксация трубы. Основное преимущество этих изделий заключается в том, что они стыкуются между собой с помощью винтов — это позволяет регулировать их показатель сечения.

Уплотнительные прокладки. Выполняются из резины и используются для лучшего сцепления трубы с хомутом. Ещё одна функция этих изделий — гашение вибрационных волнений, возникающих при транспортировке рабочей среды по трубопроводу.

Для некоторых типов поверхностей применяют фиксирующие хомуты со шпильками или саморезами

Фиксатор шпильки. Как правило, данный элемент соединяется с одним из колец посредством сварки и необходим для закрепления шпильки.

Шуруп-шпилька. Длина таких шурупов варьируется от 8 до 18 см и подбирается в соответствии с характеристиками прокладываемой коммуникации.

Обратите внимание! Основное преимущество использования хомутов для крепления труб — надёжность конструкции. Из минусов этих приспособлений можно отметить то, что они обладают непрезентабельным внешним видом. Рассмотрим последовательность крепления коммуникации при помощи хомутов:

Рассмотрим последовательность крепления коммуникации при помощи хомутов:

1. Выполнение разметки, по которой будут устанавливаться хомуты.
2. Организация отверстий.
3. Монтаж хомутов.
4. Крепёж труб.

Для чего нужна фиксация канализационных труб

Правильная и надежная работа канализационной системы зависит от многих аспектов: правильного выбора и надлежащего качества материалов, безошибочно выполненного монтажа и фиксации трубопровода.

С одной стороны, надежное закрепление канализационного трубопровода к стене помогает облегчить монтаж системы, а с другой, надежно фиксирует трубы и исключает провисание и излишнюю подвижность трубы под влиянием движения стоков

Это особенно важно в местах стыков. Если труба будет ненадежно закреплена, соединения быстро расшатываются и, со временем, теряют герметичность

Запах от нечистот, а также жидкие отходы проникают наружу и серьезно отравляют жизнь людей, находящихся в помещении, где протекает канализационная труба.

Материалы для полипропиленовых труб

Перед тем, как крепить полипропиленовые трубы к стене, необходимо выбрать материал, из которого они будут сделаны. Для изготовления данного вида труб используется несколько видов сырья, от выбора которого зависят характеристики готовых изделий.

Производство полипропиленовых труб возможно с использованием следующих материалов:

1. PPH. Данный материал достаточно хрупок при низких температурах, но весьма прочен на изгиб. Используя различные присадки, такому полипропилену можно добавить устойчивость к открытому огню, прозрачность и антистатичность.
2. PPC. Будучи продуктом сополимеризации этилена и пропилена, данный вид сырья позволяет создавать трубы с более высокими показателями механической прочности и гибкости, чем в предыдущем случае.
3. PPB. Такое сырье является блок-сополимером.
4. PPR. Этот материал представляет собой статсополимер.
5. PPRC. Данный сополимер полипропилена позволяет создать легкие и прочные трубы, которые не деформируются даже в том случае, если в них замерзла вода. Этот материал способен работать в диапазоне температуры от -10 до +90 градусов. Кроме того, такой сополимер отличается хорошей сопротивляемостью различным щелочам и кислотам.
6. mPP. Металлоценовый полипропилен имеет достаточно уникальные характеристики, по которым он схож с резиной.

После выбора подходящего варианта остается лишь приобрести необходимое количество труб и приступить к монтажу трубопровода.

Схема канализационной системы

Устройство канализации регламентируется СНиП. Уклон трубы, материалы, способы крепления, расстояние от жилых и нежилых объектов определяется с учетом особенностей строительства и санитарных норм.

В общем виде схема канализации такова:

• через этажи здания проходит вертикальный стояк;
• от каждой точки слива воды – унитаз, кухонная мойка, слив ванной, прокладывается горизонтальный трубопровод. Закрепляется к стене, к полу привинчивается только сантехника;
• горизонтальные отрезки транспортируют слив к вертикальному стояку;
• по стояку жидкость перемещается к водоводу большего диаметра, расположенному в подвале, и выводит воды из здания. Закрепляется он к потолку или к стене;
• внешний трубопровод перемещает слив в городскую канализационную систему к очистным сооружениям или отстойникам.

На всем своем протяжении трубопровод нуждается в каком-то креплении. В противном случае конструкция потеряет соосность и перестанет функционировать.

Виды крепежей для труб

Сегодня на строительном рынке можно встретить различные материалы для крепежа канализационных труб. При создании системы канализации пользуются хомутами, кронштейнами и клипсами и подвесами-крючками. Каждое крепление имеет свое предназначение. Подвесы используются только для фиксации труб к потолку, кронштейны только к стеновой поверхности, остальные детали могут использоваться для создания как потолочных фиксаций, так и стеновых: вертикальных и горизонтальных.

Чаще всего выбор в пользу того или иного крепления связан с используемым материалом труб: для небольших пластиковых труб используются клипсы из полистирола, для металлопластиковых труб — кронштейны.

Рекомендуем ознакомиться: Ремонт и замена поврежденных участков полипропиленовых труб

Наиболее популярные крепления для канализации — хомуты различных видов. Они могут быть как металлическими, так и пластиковыми. Обе разновидности позволяют надежно зафиксировать трубы под нужным углом. Выбор чаще всего зависит от предпочтений покупателя.

Крючки-подвесы

Этот тип крепежа используется для подвешивания труб к потолку. Такой способ крепления применяется при прокладке, например, канализационных рукавов в подвале на небольшом расстоянии от потолка.

Кронштейны

Подходят для фиксации металлопластиковых труб. В своей конструкции деталь имеет металлическую застежку. В рабочем положении они предотвращают риски смещения трубы в стороны.

Клипсы

Клипсы предназначены для фиксации пластиковых труб небольшого диаметра (до 50 мм). Изготавливаются из полистирола. Их легко использовать: клипса фиксируется к стене с помощью дюбеля, после чего в нее вставляется труба.

Хомуты и их разновидности

Основными крепежными деталями канализационной системы являются хомуты. Механизм действия крепежа заключается в том, что приспособление охватывает трубу и удерживает ее в нужном положении. Дополнительные элементы фиксируют хомут, а вместе с ним и трубу к поверхности стены. Детали могут быть укомплектованы резиновыми вкладышами, которые обеспечивают надежный захват трубы.

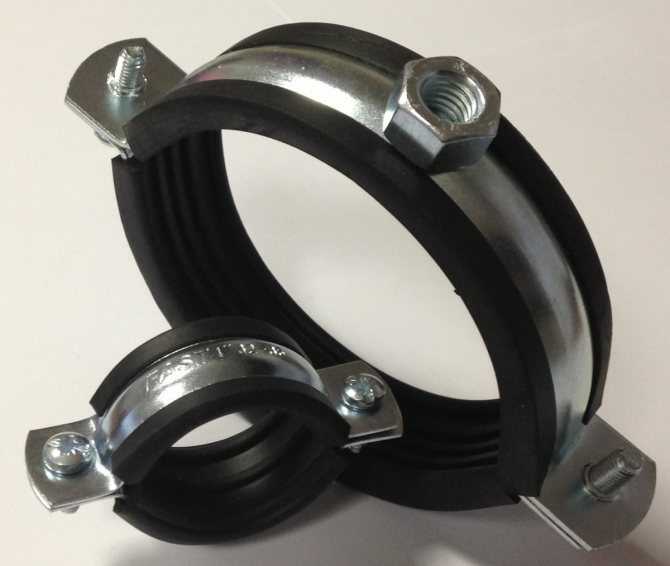

Стандартный хомут в своей конструкции имеет две скобы, скрепленные между собой болтовым соединением.

Рекомендуем ознакомиться: Современные типы дымоходных систем

При выборе изделий важно обращать внимание на способ фиксации. Добиться идеальной герметичности канализационной системы можно с помощью хомутов, обеспечивающих жесткое или плавающее крепление:

• В первом случае, фикация представляет собой прочное закрепление, предотвращающее даже незначительное смещение труб. При этом патрубок затягивается полностью.
• Плавающее соединение — предполагает небольшую подвижность вдоль по горизонтальной плоскости, что достигается некоторым ослаблением хомута. Такой способ крепежа позволяет исключить риски разрушения конструкции при термической деформации. Они легко устанавливаются: достаточно просто поместить трубу в хомут, закрепленный на стене, приложив небольшое усилие. Небольшой щелчок — и труба надежно зафиксирована.

Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений.

Главным преимуществом хомутов является возможность применения для монтажа труб различных диаметров.

Типы крепежных элементов

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

• обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
• направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
• опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
• предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

• жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
• подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов

Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

• элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
• хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов

Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины. Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Крепление труб к стене

При монтаже коммуникаций в жилых и общественных зданиях важным моментом является крепление трубы к стене. В зависимости от типа используемых труб применяются разные типы креплений. Монтажные крепления для труб отличаются по своей конструкции и способу их закрепления в стене. Способ закрепления зависит от типа стен и от самих труб.

Основные виды труб, применяемые при монтаже коммуникаций, можно разделить на следующие категории:

• Полипропиленовые трубы – применяются для монтажа водопроводных систем и канализации. Различаются по диаметру. Для крепления используются специальные хомуты или клипсы;
• Водосточные трубы – предназначены для организации водосточных систем. Бывают пластиковые и металлические. Крепятся с помощью специальных хомутов;

Металлические трубы – используются для монтажа систем водопровода, канализации и газопровода. Для их крепления используются специальные хомуты.

Монтаж всех этих типов труб имеет свои нюансы, которые более подробно рассмотрены ниже. Но для начала следует разобраться в видах монтажных хомутов для труб, так как эти крепления используются наиболее часто.

Хомуты для крепления труб

В зависимости от типа трубы для ее крепления используются разные хомуты. Основные виды монтажных хомутов приведены ниже:

• Пластиковые хомуты – используются для крепления полипропиленовых труб при монтаже канализации и водосточных систем. Представляют собой опору с дюбелем, который монтируется в стену. Для закрепления в нем трубы используется полукруг, который скрепляется с опорой винтовыми соединениями;
• Металлические хомуты – в большей степени предназначены для крепления металлических труб. Иногда применяются для монтажа систем коммуникаций из пластиковых труб. Представляют собой металлическую опору с дюбелем или ударным анкером для крепления в стену. Труба крепится при помощи полукруга на винтовых соединениях. Внутри хомута по внешнему диаметру трубы предусмотрено резиновое кольцо для гашения вибраций и снижения шума.

Помимо хомутов для крепления труб применяются пластиковые опоры или клипсы, а также металлические скобы. О них несколько слов ниже.

Крепление пропиленовых труб к стене

Для крепления полипропиленовых труб используются либо хомуты из пластика или металла, либо специальные клипсы. Если трубы предназначены для водопровода, то они преимущественно крепятся при помощи клипс.

Клипса представляет собой опору из нейлона, которая крепится к стене дюбелем. В клипсу защелкивается труба. При прокладке труб клипсы распределяются по оси водопровода на расстоянии не менее 50см. Для их монтажа предварительно делается разметка на стене. По разметке делаются отверстия. Затем клипсы устанавливаются на свои места, и по них прокладывается труба.

Канализационные трубы крепятся к стенам либо пластиковыми, либо металлическими хомутами. Перед монтажом труб делается разметка на стене, и подготавливаются отверстия на соответствующем расстоянии. Затем крепится основание хомутов. После прокладки трубы, она закрепляется в хомутах резьбовыми соединениями.

Крепление водосточных труб к стене

Для крепления водосточных труб применяются либо металлические, либо пластиковые хомуты. Все зависит от материала самих труб. Сегодня все чаще применяются современные пластиковые трубы, которые продаются с соответствующими хомутами.

Для монтажа водосточной трубы делается разметка в стене. Согласно разметке делаются отверстия с учетом того, что первое отверстие должно быть под водосборником. Далее расстояние между креплениями должно быть не более метра. При этом желательно рассчитывать расстояния между крепежами так, чтобы на каждый погонный метр трубы было не менее двух хомутов. Далее труба крепится аналогично вышеописанному способу.

Для крепления водосточных желобов используются специальные кронштейны. Они крепятся либо к лобовой доске, либо к стропилам при помощи саморезов. При этом также делается разметка с учетом уклона водостока. Уклон должен быть не менее 3 мм на погонный метр желоба.

Крепление металлических труб к стене

Металлические трубы крепятся к стене двумя основными способами – при помощи металлических хомутов или скобами. Второй способ более дешевый, но и менее надежен. Зачастую же металлические трубы крепятся к стене хомутами.

Хомут для металлической трубы выполнен аналогично тому, который используется для монтажа пластиковых труб. Он состоит из опоры, которая монтируется в стену при помощи анкера или дюбеля. Анкер или дюбель конструктивно выполнен вместе с опорой.

Крепление трубы к стене осуществляется полукруглой съемной частью хомута на резьбовых соединениях.

Правила монтажа крепежей канализации

Схема монтажа отвода канализации.

Крепеж удерживающих элементов осуществляется в соответствии с определенными требованиями и правилами. Канализационная система представляет собой сложный комплекс разнообразных элементов, которые будут в дальнейшем подвергаться разнообразным влияниям: нагрузочным, вибрационным, коррозийным, засоряющим. В связи с этим необходимо во время установки системы придерживаться определенных рекомендаций и правил.

Правило первое: расположение крепежей

Очень важно правильно рассчитать месторасположение всех хомутов. Крепления производятся там, где канализация имеет изгибы, разветвления, закрепления арматуры, соединения между трубами

Для корректного расчета месторасположения хомутов следует предварительно составить общую схему прокладки канализационных труб. Такую схему можно обозначить осевыми линиями прямо на стенах.

Правило второе: уклон труб. Необходимо крепить хомутные держатели таким образом, чтобы минимальный уклон канализационной трубы составлял минимум 20 мм на погонный м трубопровода. При этом следует избегать частых перпендикулярных поворотов, которые являются самыми опасными с точки зрения засорения местами канализации.

Правило третье: чередование жестких, неподвижных хомутов и плавающих креплений. Каждая труба должна быть закреплена как минимум одним жестким, нескользящим крепежом, располагающимся обычно у основания трубы – места ее соединения с другими элементами канализации. В то же время правила крепления требуют чередования разных видов хомутов: жестких и плавающих.

Правило четвертое: расстояние между крепежами. При установке пластиковых или металлопластиковых канализационных труб их крепеж производится из расчета 2-метрового расстояния между хомутами. Если же используются более тяжелые металлические трубы, то желательно их крепить чаще, где-то через 1-1,5 метра.

Правило пятое: надежность крепления. Канализационные трубы в процессе эксплуатации подвергаются определенным нагрузкам, вибрациям, температурным перепадам. Это означает, что они должны быть надежно закреплены к стенам или другим несущим поверхностям. Дюбели или анкоры хомутов должны прочно держаться в несущем материале, который не должен крошиться или растрескиваться. Иногда из-за невозможности прочно прикрутить хомут приходится даже менять первоначальную схему прокладки труб.

Таким образом, соблюдая эти элементарные, но очень важные правила, можно просто самостоятельно смонтировать канализационный отвод в собственном частном доме. Тем более что производители всех конструктивных элементов и материалов сегодня максимально заботятся об удобстве и простоте монтажа. Все крепления, хомуты, соединяющие элементы и прокладки устанавливаются очень просто. Их монтаж не требует использования специальных инструментов или наличия особенных профессиональных навыков.

Выбор подходящего крепежа для осуществления надежной фиксации канализационных труб

Для выполнения фиксации инженерных труб к стене или потолку зачастую применяются специальные хомуты, отличающиеся по диаметру. Для гарантии жесткого крепления специально подбирается хомут исключительно под диаметр трубы. А на участках, предполагающих только лишь гарантию сохранения осевого направления системы, применимы хомуты большего диаметра, при необходимости компенсирующие термическую растяжку всей системы, состоящей их пластиковых канализационных труб.

Расстояние между точками крепления канализационных труб устанавливается исключительно исходя из технических характеристик (берутся во внимание диаметр, объем потока и некоторые другие параметры), в строгом соответствии с действующими нормативно-правовыми документами — СНиП стандартами. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10

Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10.

Пластиковые трубы фиксируются хомутами или скобами, монтируемыми на горизонтальных поверхностях ровно через каждый 1 м при условии, что диаметр трубы составляет менее 63 мм, 1,5 м — если значение диаметра трубы находится в диапазоне от 63 до 160 мм и 2 м — если данное значение превышает 160 мм.

При этом, при вертикальном креплении скобы или хомуты устанавливаются ровно через каждые 1,5 м (в том случае, если диаметр трубопровода составляет менее 63 мм) и 2 м (если значение превышает 63 мм). В обоих вариантах, длина трубопровода, который не опирается на сплошное основание (в угловых точках и местах подсоединения труб к сантехническому оборудованию), не должна быть более 0,5 м.

Резиновая прокладка фиксирующих хомутов препятствует распространению звука при прохождении сточных вод через несущие конструкции.

Также зачастую используются опорные консоли. С целью фиксации кронштейна стояка стандартного диаметра применим двойной профиль. Подобный способ фиксации широко используется в тех местах, где необходимо обеспечить снижение нагрузки на несущую способность конструкции стены. Как вариант – такая необходимость имеет место в том случае, если требуется выполнить фиксацию канализационной трубы к сэндвич-панели или её ригелям фахверка, ради обеспечения большей жесткости и надежности фиксации.

Современный рынок предлагает самые разные виды кронштейнов, подходящих для крепления инженерных труб, имеющих низкие показатели термического расширения и повышенную устойчивость к воздействию неблагоприятных физических факторов внешней среды. Подобрать крепежный элемент самостоятельно бывает сложно, возможно, стоит обратиться за помощью к профессионалам своего дела.

Способы крепления

Металлические трубы на изменение температуры не реагируют. Пластиковый трубопровод характеризуется высоким коэффициентом теплового расширения. При повышении температуры как внутри трубы, так и в помещении она удлиняется.

Тепловое расширение компенсируется разными способами, в том числе и методом крепления.

• Жесткое – хомут затягивает водовод, обеспечивая полную его неподвижность. Эти участки называют точкой жесткой фиксации, они располагаются ниже раструба. Используется обжимной и опорный хомут.
• Плавающее – хомуты не затягиваются, пластиковые фиксаторы подбираются чуть большего диаметра, чем труба. При расширении трубопровод может двигаться в продольном направлении. Для плавающей фиксации применяют опорный и направляющий хомуты.

READ Спрятать трубы в ванной в стену

Монтаж трубопровода

Частота применения и последовательность плавающего и жесткого способа фиксации к стене диктуется строением канализационной системы.

• Крепеж к стене предполагает минимальное расстояние между водоводом и стеной. Если необходима какая-то дистанция, то используются специальные металлические кронштейны.
• В стене высверливается отверстие, на дюбель закрепляют хомут, а затем трубу вставляют в фиксатор и затягивают зажимные винты. В пластиковые устройства она просто защелкивается.
• Частота крепления определяется сечением водовода: при 50 мм дистанция составит 40 см, при 100 мм – 80 см.
• Хомуты устанавливаются только на гладких участках, дистанция до изгиба – не менее 15 см.
• Обязательна фиксация мест стыковки трубопровода и фитинга.
• Ничем не отличается монтаж системы к потолку. Расстояние должно быть минимальным, а частота определяется размерами. Метод используется только в подвале, и то не всегда.

Немного по-другому поступают в тех редких случаях, когда необходимо сохранить большое расстояние между канализационной системой и перекрытием в подвале. В этом случае к потолку закрепляются анкера с внутренней резьбой, монтируется резьбовая шпилька, отрезается по длине (изделие выпускается до 2 м длиной), и к шпильке привинчивается хомут.

Хомуты и их разновидности

Основными крепежными деталями канализационной системы являются хомуты. Механизм действия крепежа заключается в том, что приспособление охватывает трубу и удерживает ее в нужном положении. Дополнительные элементы фиксируют хомут, а вместе с ним и трубу к поверхности стены. Детали могут быть укомплектованы резиновыми вкладышами, которые обеспечивают надежный захват трубы.

Стандартный хомут в своей конструкции имеет две скобы, скрепленные между собой болтовым соединением.

При выборе изделий важно обращать внимание на способ фиксации. Добиться идеальной герметичности канализационной системы можно с помощью хомутов, обеспечивающих жесткое или плавающее крепление:

• В первом случае, фикация представляет собой прочное закрепление, предотвращающее даже незначительное смещение труб. При этом патрубок затягивается полностью.
• Плавающее соединение — предполагает небольшую подвижность вдоль по горизонтальной плоскости, что достигается некоторым ослаблением хомута. Такой способ крепежа позволяет исключить риски разрушения конструкции при термической деформации. Они легко устанавливаются: достаточно просто поместить трубу в хомут, закрепленный на стене, приложив небольшое усилие. Небольшой щелчок — и труба надежно зафиксирована.

Обратите внимание! Наиболее популярны хомуты для плавающих соединений, хотя детали для жестких соединений можно также использовать и для плавающего способа, достаточно ослабить натяжение патрубка и не затягивать до конца хомут. Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации

Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений

Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений

Чаще всего классификация подразумевает деление по материалам изготовления. Выбор изделия из определенного материала также связан со способом фиксации. Если металлические хомуты можно использовать в обоих вариантах, то пластиковые применяются только для плавающих креплений.

Главным преимуществом хомутов является возможность применения для монтажа труб различных диаметров.

Какие действуют нормы крепления полипропиленовых труб

Прокладка трубопроводов из полипропилена должна выполняться в соответствии с нормативами, указанными в ГОСТ 52134-2003. В этом стандарте представлены все необходимые требования по креплению напорных труб из полипропилена. Соблюдение данного стандарта гарантирует надежную эксплуатацию систем и отсутствие протеканий при нормальных рабочих параметрах (температура\давления) в системе.

Крепление труб должно выполняться таким образом, чтобы компенсировать их тепловое расширение. Для решения этой задачи применяют неподвижные элементы скользящего крепления, которые способны реагировать на температурные перепады (одинарные\двойные клипсы).

Свод строительных правил 40-101-96 указывает на недопустимость жесткого крепления труб из полипропилена. Поэтому необходимо использовать неподвижные элементы скользящего крепления, которые компенсируют линейные расширения.
