Как построить свайный дом из бруса своими руками

Инструменты для строительства дома из бруса

Строительство дома из бруса не требует широкого ассортимента специальных инструментов. Но даже этот незначительный список найдется не у каждого мужчины, особенно если он не связан со строительством. Итак, что потребуется:

• Бензопила или электропила. Обязательно потребуется цепная пила, для точных работ также потребуется дисковая пила или торцовочно-усовочная машина (для отделочных работ).
• Рулетка, шнурок для измерения и разметки.
• Уровень, гидроуровень, отвесы, нивелир. Возведение всех конструкций дома требует постоянного контроля горизонтальности и вертикальности. Самый дорогостоящий из этих инструментов – нивелир, потребуется только на фундаментных работах.
• Молоток, топор, кувалда – трудно себе представить любые плотницкие работы без этих инструментов.
• Перфоратор, дрель, шуруповерт. Без работы с крепежом сложно представить современные работы.
• Ряд средств индивидуальной защиты. К ним относятся очки, респираторы, страховочные элементы (много работ будет производиться на высоте).
• Болгарка для отрезания металлических элементов (особенно для работы с кровельными материалами).

При наличии этого списка вы можете считать себя готовым к возведению дома из бруса под крышу. Работа с коммуникациями и отделкой, конечно, потребует других инструментов.

Виды свай

Фундамент для дома из сип панелей

Так на сегодняшний день существует несколько разновидностей свай, которые могут использоваться для обустройства свайного фундамента:

• Забивные.
• Буронабивные.
• Буровые железобетонные.
• Винтовые.

Забивные сваи забиваются в землю при помощи специального оборудования, поэтому данный тип очень редко используется в частном домостроении. Во втором случае сваи выполняются на месте строительства, для этого делают буровую скважину, армируют ее и заливают бетон. В третьем случае уже сваи, изготовленные на заводе, вставляют в заранее подготовленную скважину. В четвертом случае конструкция свай представляет собой металлическую длинную трубу, на конце которой приварены специальные лопасти, с помощью которых свая закручивается в землю как большой саморез. Их можно ввинчивать как самостоятельно, так и с использованием техники.

Для частного домостроения наиболее оптимальными сваями есть винтовые и буронабивные.

Фундамент также можно классифицировать по присутствию или отсутствию ростверка, то есть конструкции, которая связывает все оголовки свай в единое целое и распределяет получаемую нагрузку от здания.

Монтаж крыши

Крышу обустраивают сразу после возведения стен, чтобы древесина не намокала

В домах из бруса предусматривают легкое перекрытие из древесины хвойных пород. Сечение балок выбирают так, чтобы обеспечить жесткость и избежать прогибов. С двух сторон покрытия ставят гидроизоляцию и шумозащитную мембрану. Для предохранения от холода применяют пенопласт или пенополистирол.

Стропила устанавливают с шагом 1,2 – 1,5 метра, на них делают обрешетку под крепление кровельного материала на расстоянии 50 см. Иногда вместо рейки 50 х 50 мм прибивают листы ДСП в виде сплошного настила под шифер, профлист, металлочерепицу.

По контуру скатов ставят отливы для дождевой воды из нержавейки, оцинковки или пластика. Система включает вертикальные водосточные трубы, которые выводят жидкость за пределы отмостки.

https://youtube.com/watch?v=7otd00GZvfU

Венцы и их особенности

После того как выбран и обустроен фундамент под дом из бруса своими руками, можно приступать к укладке венцов. Это первый брусовый ряд. Если вы хотите, чтобы ваше жилище отличалось прочностью, то вам необходимо очень внимательно и аккуратно подойти к монтажным работам по укладке венцов.

Для этого в первую очередь нужно выбрать брус, отличающийся хорошим качеством и большим размером сечения. Затем проведите его обработку при помощи специальных составов, которые защитят его от размножения паразитов, появления гнили и возможного возгорания.

Следующий этап подразумевает выполнение гидроизоляции на поверхности фундамента. Затем, ориентируясь на имеющуюся схему, нужно произвести укладку балок и выполнить их закрепление с помощью шпилек (костылей). Только после этого можно приступать к укладке следующего (второго) ряда и его фиксации посредством нагелей.

Предварительные работы

Главное условие прочности и долговечности свайно-винтовой конструкции – правильно произведенный предварительный расчет и проверка грунта. Заглубление свай проводится ниже уровня промерзания почвы при самых низких температурах в данном регионе. Еще 1 важный момент – составление плана расположения водных жил, подземного кабеля и линии трубопровода на строительном участке.

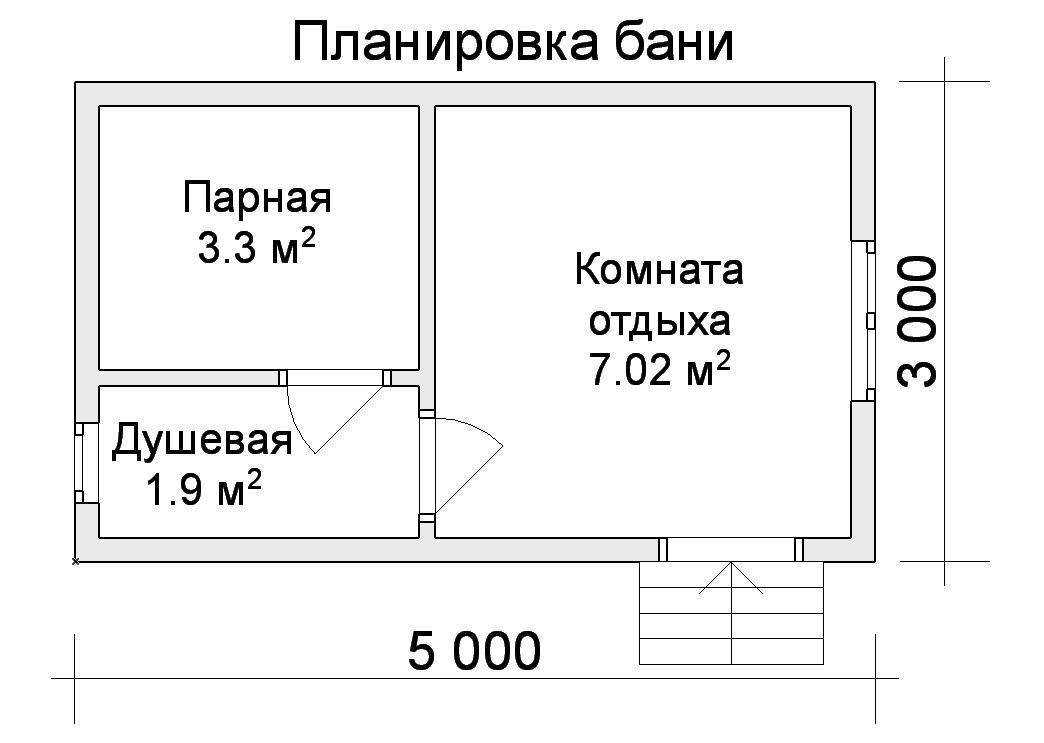

Чтобы возвести свайно-винтовой фундамент под баню, выбранный участок необходимо очистить от посторонних предметов, мусора или снега (в зимнее время). По предварительно составленной схеме расположения свай производится разметка.

Далее сваи, составляющие винтовой фундамент под баню, расставляются и вкручиваются в намеченных точках на небольшую глубину. Расстояние между сваями не должно превышать 2-3 м. Конкретная величина определяется тем, сколько будет весить баня на свайном фундаменте. Нагрузка на сваи рассчитываются исходя из размеров постройки, удельного веса материала, выбранного для возведения стен, ветровой и снеговой нагрузки на кровлю и стены строения. Помимо этого расстояние между сваями зависит также от характера грунта на строительной площадке.

Установка бани на винтовые сваи

Когда каждая из винтовых свай дойдет до своего упора, нужно обрезать ее болгаркой до нужного уровня. У каркасных домов – это горизонтальная плоскость. Сруб имеет перепад между продольными и поперечными бревнами венца. Его можно выбрать подкладками или разной высотой обрезки столбов (150 мм).

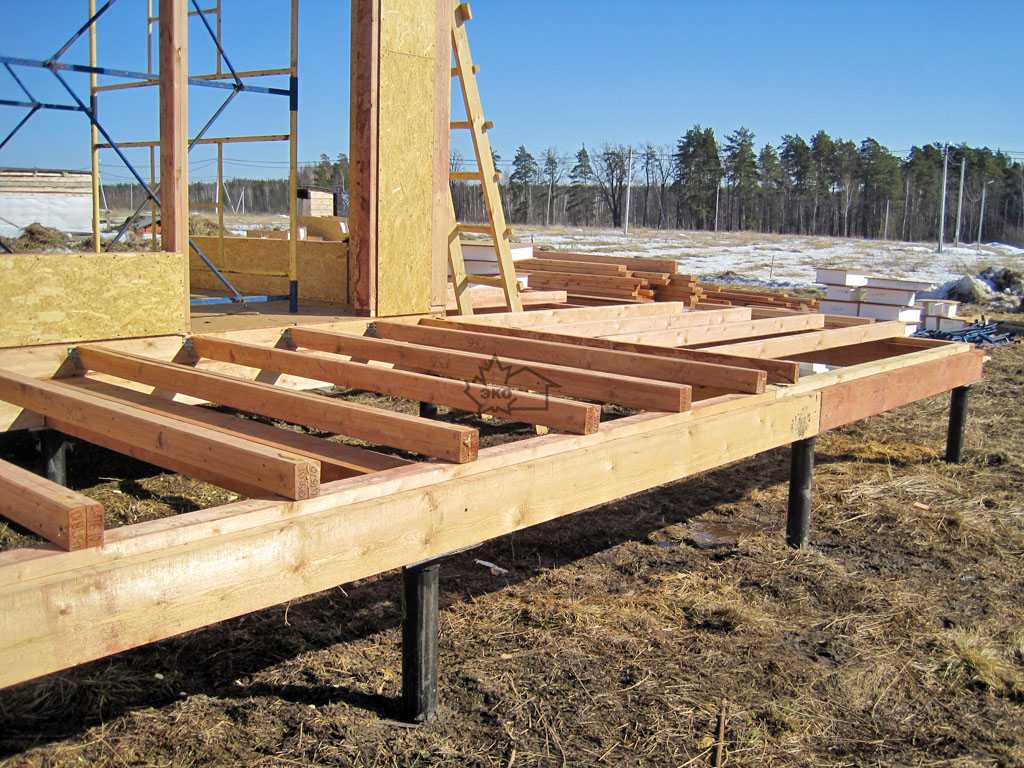

Делаем каркас

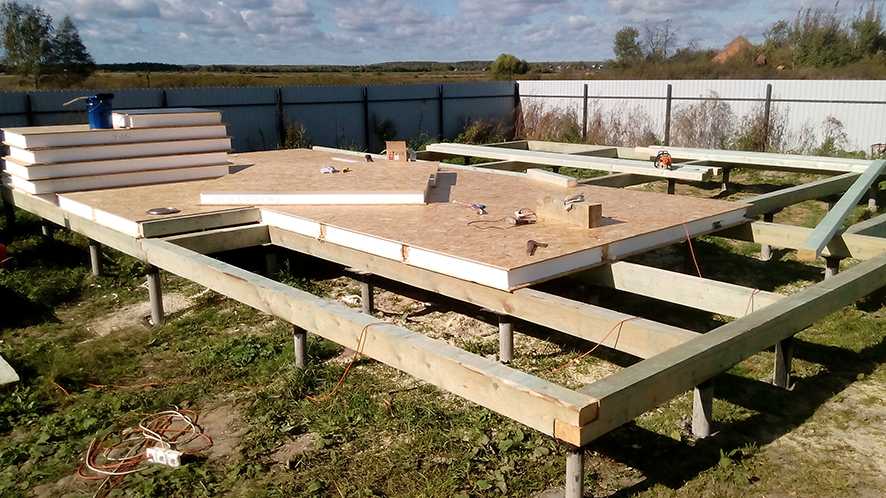

Установка каркаса на сваи

Основание выполняется из бруса с гранью 150 мм. У тяжелых конструкций – 200 мм. Порядок сборки:

• Выкладываем на оголовки, размечаем вырезы в «пол дерева» или «в лапу»;
• Складываем по вырезам каркас на оголовки, крепим в каждом углу по 1 шурупу;
• Добиваемся прямого угла в пересечениях, замером диагоналей;
• Фиксируем вторым шурупом в каждом пересечении;
• Крепим снизу болтами к оголовкам;
• Врезаем «в пол дерева» внутренний брус.

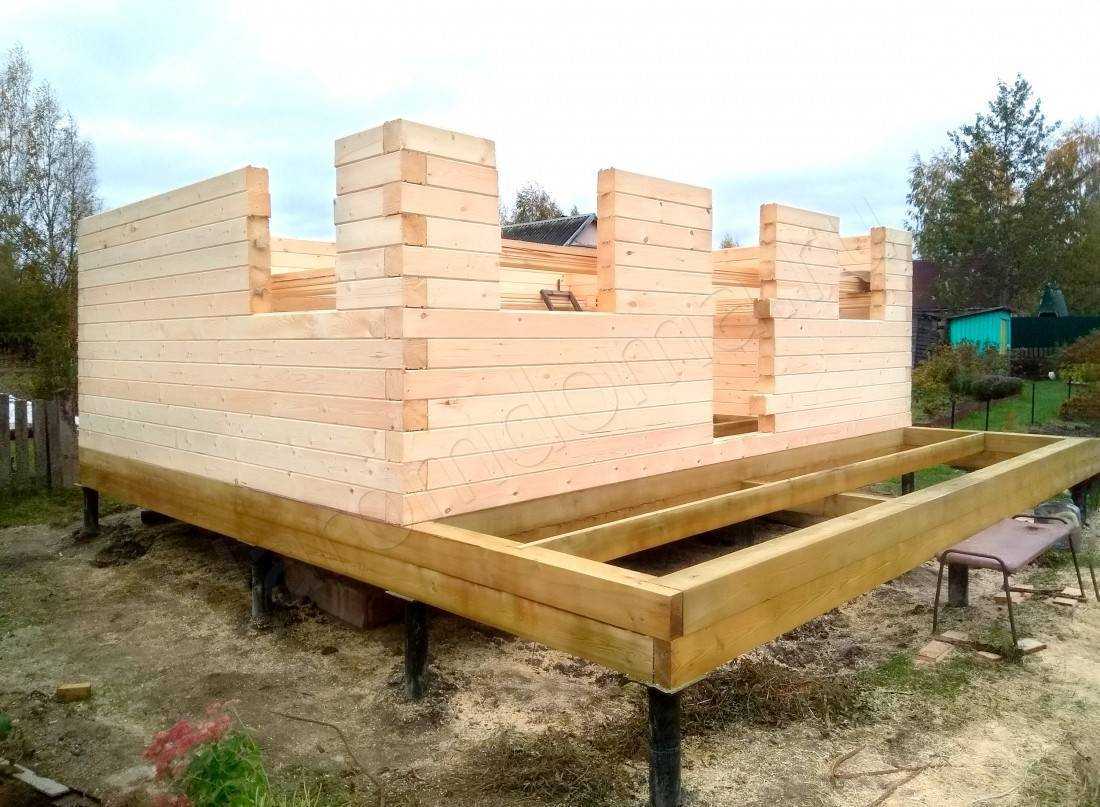

Собираем сруб

У сруба небольшой площади без нагруженных внутренних стен установка часто выполняется прямо на его венец вместо ростверка. Бревно первого ряда всегда должно быть толще, чем в следующих. Его укладывают не сразу на оголовок, а на подкладку из доски лиственницы, бука, предварительно обработанную смолой (за исключением торцов). Разницу между продольным и поперечным бревном компенсируют толщиной доски. Угол дополнительно скрепляют скобой.

Далее сруб собирается по порядковым номерам с прокладками из пеньки, пакли, войлока, согласно инструкции. Количество стен и наличие выступающего крыльца дают понять, сколько нужно точек опоры.

Ставят сруб и на ростверк из швеллера. В венце снизу высверливают отверстия, под которые на стальную обвязку приваривают вертикальные штыри. Бревно «надевают» на стержень. Получают жесткое сцепление. Посмотрите видео, как монтировать сруб на сваи.

Готовый вариант

Если нужно установить уже готовую постройку на фундамент, то у него дополнительно закрепляют углы и, с помощью домкратов, подкладок, двутавровой балки, поднимают на свое место.

Винтовые опоры

Широколопастные, узколопастные и многолопастные сваи Винтовой фундамент принято возводить под малоэтажные здания на участках со сложным рельефом, с глубоким промерзанием грунта в зимнее время, при залегании на участке застройки водонаполненных и пучинистых грунтов.

Существует два типа винтовых свай, которые отличаются некоторыми конструктивными особенностями:

1. Винтовая свая первого типа выполнена из полой металлической трубы с проушинами в верхней части стержня, в которых закрепляют специальное устройство для ввинчивания свайных опор в грунт. Нижняя часть винтовой сваи заточена, к стержню приварены лопасти из металла, которые предупреждают выдергивание опор из грунта. Отношение диаметра тела сваи к диаметру ее лопасти не должно 1/3. Максимальная длина стержня составляет 2,5 м, но при необходимости винтовые опоры можно наращивать до необходимой длины.
2. Второй тип винтовых опор состоит из полого составного стержня, состоящего из цилиндрической и конической части. Наружная поверхность конической части имеет резьбу из стальной полосы.

Данный вариант подходит для каменистых почв Различают несколько типов винтовых свай, имеющих разную конструкцию лопастей:

• Опоры с узкими лопастями – сильно заостренный стержень с несколькими витками на литом наконечнике (напоминает крепежный шуруп). В каменистых и плотных грунтовых основаниях, следует выбрать вариант винтовой опоры с острым наконечником, в мерзлотных грунтах используют вариант с зубчатой коронкой на наконечнике.
• Широколопастные опоры – внизу винтового стержня приварена одна лопасть.
• Многолопастные опоры – оснащены несколькими лопастями для лучшей устойчивости и компенсации вертикальных подвижек грунта основания.

Возведение крыши дома

Даже если дома из бруса – постройка сезонного проживания, процессу монтажа крыши стоит уделить максимум внимания Даже если дома из бруса – постройка сезонного проживания, процессу монтажа крыши стоит уделить максимум внимания. Чаще всего в деревянных домах делают двускатные или ломаные крыши. В случае выбора двускатного варианта вы сможете обустроить комфортную мансарду, которая может выполнять функции жилого помещения.

В качестве мауэрлата будет использоваться последний венец. Монтаж крыши ведётся в такой последовательности:

Преимущества домов из клеенного бруса и этапы строительства

1. Проще всего собирать пары стропильных ног на земле. Соединив их затяжками, мы получим жёсткую конструкцию, наподобие фермы, которую можно легко установить на крыше.
2. Сначала устанавливаем две крайние пары стропильных ног. То есть мы получим два фронтона.
3. Далее соединяем их коньковым брусом.
4. Теперь можно выполнять монтаж всех последующих стропильных пар. Их шаг принимаем равным 90 см.
5. По поверхности стропил расстилаем пароизоляцию. Крепим её степлером и дополнительно фиксируем контр рейками, которые набиваем на стропила.
6. Поперёк направления укладки контр рейки набиваем обрешётку. Шаг обрешётки 40 см. Если покрытие будет из мягкого рулонного материала, то выполняем сплошную обрешётку из ОСП.
7. Теперь можно переходить к укладке выбранного кровельного покрытия.

Изнутри крышу нужно основательно утеплить. Для этого в просветы между лагами закладываем теплоизоляционный материал (минвату). Снизу всю конструкцию закрываем пароизоляционной мембраной. Теперь можно подшить потолок мансарды вагонкой.

Обустройство гидроизоляции и укладка венцов

Обвязка из бруса, пропитанная раствором против влаги и гниения

Качественная гидроизоляция предохраняет стены здания и его внутренний микроклимат от увлажнения. От точности монтажа первого срубного венца зависит прочность и устойчивость дома. Проекты домов на сваях предусматривают укладку изоляционных слоев, которые защищают коробку дома от проникновения воды снаружи и должны утеплить стены от холода.

Пошаговая последовательность установки венца:

• выравнивают верх основания, стелют рубероид (2 слоя) на горячем битуме или готовой мастике, кладут стеклоизол;
• прокладывают дощатую подложку (лежни), пропитанную защитным составом, проверяют горизонтальность;
• брус готовят путем раскроя по размерам основания вдоль и поперек;
• монтируют по периметру, пространство между элементами пропитывают мастикой, чтобы закрыть от гниения.

Поперечные бревна кладут поперек частей венца, координируют прямоугольность, горизонтальность балок и соответствие проектным размерам.

Порядок строительства дома из бруса

Каркас устанавливается на гидроизоляционную подложку и дополнительно крепится металлическими скобами

Брусовые строения возводят быстро, т.к. никакой сложной технологии не требуется, главное – определиться с правильностью установки каркаса из вертикальных стоек. Основные упорные столбы ставят по углам, между ними располагают стойки. Для крепости вертикальные части соединяют горизонтальными развязками и диагональными укосами.

Этапы строительства:

• устройство чернового пола, прокладка коммуникаций;
• установка коробки, выставление конструкций кровли;
• обшивка стен, прорезка оконных и дверных проемов;
• кровельное покрытие, установка отливов;
• внутренняя отделка пола, стен, потолка, установка электрических точек и сантехприборов;
• наружная отделка с утеплением.

Верх каркаса связывают деревянными балками брусового сечения 15 х 15 см. Пояс служит опорой для установки кровельных конструкций в виде мауэрлата, обвязки и стропил.

Виды бруса

Дом из клееного бруса по финской технологии на сваях

Для обшивки используют профилированный, клееный и обычный брус, все виды различают по форме, свойствам и цене. Обычный материал выпускают квадратным, после его монтажа проводят дополнительную отделку стен снаружи и внутри. Преимущество в низкой стоимости, простоте обшивки, экологической чистоте. Клееный брус относят к дорогой категории, он не деформируется, прочный.

Профилированный материал является промежуточным вариантом, чаще применяется для отделки, благодаря своеобразному сечению. Брус выпускают разных размеров, чтобы подобрать для разных вариантов укладки.

При монтаже брусья ставят плотно, замки на сторонах позволяют не беспокоиться о проникновении влаги. Иногда упрощают сечение и вносят корректировки, но нужно приобретать товар распространенных брендов, чтобы избежать нестыковок. Поверхность готовой стены покрывают защитными составами и лаком.

Особенности расчета

Вычислить правильное расстояние между опорами важно по следующим причинам: если опоры будут находиться слишком далеко друг от друга, может произойти посадка здания, маленькое расстояние между сваями значительно увеличит финансовые затраты на строительство. Профессиональные строители рекомендуют при проведении расчетов учитывать:

• Вес каркасного строения в целом;
• Массу мебели, техники, коммуникационных систем;
• Коэффициент запаса;
• Свойства самих свай;
• Нагрузку от ветра и снега;
• Устойчивость почвы.

При расчете также учитываются такие показатели, как:

• Полезная нагрузка. Ее определяют положениями СНиП (строительными нормами и правилами);
• Снеговая нагрузка. Индивидуальна для каждого региона, поэтому ее нужно находить именно для вашей местности;
• Коэффициент запаса всегда применяется стандартный — 1,1-1,25.

Как только проведены расчеты, необходимо зафиксировать полученные данные. Для этого рисуется схема. На ней четко обозначается месторасположение каждой отдельной сваи на плане фундамента. Это упростит распределение опор непосредственно при работе. При любом результате расчетов колонны обязательно располагаются по углам здания, в зоне сопряжения несущих конструкций. Оставшиеся опоры расставляются под лагами пола будущего дома, распределять их нужно равномерно.

Строительство дома из бруса на винтовых сваях

Свайный фундамент обустраивают на нестабильных почвах, склонных к пучению Дешевле свайных опор столбчатый фундамент, но его применение ограничено определенными типами почв и рельефом участка застройки. Винтовое основание выдерживает значительные нагрузки и монтируется в ослабленных грунтах, например, влагонасыщенных слоях, пучинистых породах. Несущую способность регулируют длиной сваи, ее диаметром и конструкцией наконечника.

Брусовые дома возводят в один или нескольких этажей, перекрытие делают из деревянных балок. Строения отличаются небольшим весом по сравнению со зданиями из кирпича, бетона, железобетона.

Монолитный фундамент ниже отметки промерзания будет глубоким, а боковое давление почвы вытолкнет легкое строение из земли при высокой грунтовой воде в период морозов. В проблемных грунтах ставят многолопастные сваи, которые сопротивляются выдергиванию, сжатию и выталкиванию одновременно.

Преимущества и недостатки

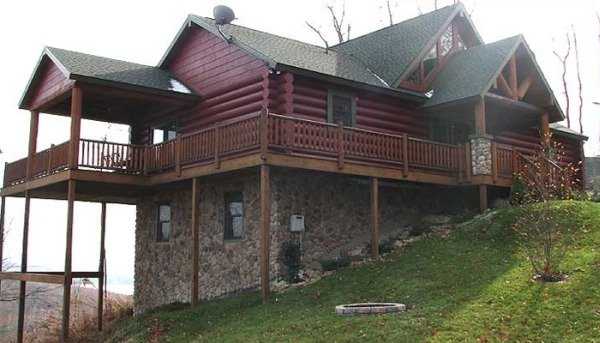

Сваи используют для строительства дома на наклонном участке Винтовые опоры ставят независимо от сезона, в бетон добавляют противоморозные присадки при минусовых температурах. Не нужно ждать 28 суток после схватывания заливки т.к. нагрузку несет свая, а бетон только защищает ствол от взаимодействия с грунтом и увеличивает устойчивость элемента.

Плюсы дома из бруса на сваях:

• Стоимость металлических стоек и работ по их завинчиванию меньше, чем цена материалов монолитного основания, проведения земляных работ и бетонированию в опалубке.
• Сроки строительства значительно короче.
• Нулевой цикл можно организовать на застроенном участке, при этом соседние здания и зеленые насаждения не пострадают.
• Уклон земли не играет особой роли.
• Готовый фундамент не подвергается усадке.

Монтаж крыши

Крышу обустраивают сразу после возведения стен, чтобы древесина не намокала

В домах из бруса предусматривают легкое перекрытие из древесины хвойных пород. Сечение балок выбирают так, чтобы обеспечить жесткость и избежать прогибов. С двух сторон покрытия ставят гидроизоляцию и шумозащитную мембрану. Для предохранения от холода применяют пенопласт или пенополистирол.

Стропила устанавливают с шагом 1,2 – 1,5 метра, на них делают обрешетку под крепление кровельного материала на расстоянии 50 см. Иногда вместо рейки 50 х 50 мм прибивают листы ДСП в виде сплошного настила под шифер, профлист, металлочерепицу.

По контуру скатов ставят отливы для дождевой воды из нержавейки, оцинковки или пластика. Система включает вертикальные водосточные трубы, которые выводят жидкость за пределы отмостки.

Технология соединения и наращивания бруса

Длина деревянного бруса (и цельного и составного) редко соответствует расстоянию между свайными оголовками. Для того чтобы подогнать балки под размеры фундамента, их приходится разрезать или сшивать между собой

Осуществляя наращивание бруса, необходимо соблюдать одно важное правило

Любые стыки должны иметь под собой точку опоры. Это касается и наборных балок, и цельного бруса.

builder

Стыки досок не нужно делать висячими. Стыкуйте доски на оголовках свай.

Сращивая брус подобным образом, вы увеличите расход древесины, но обеспечите прочность свайной обвязки.

Сращивать брус на оголовках свай тоже нужно правильно. Если выполняется сращивание цельного бруса, то на двух соседних балках делаются запилы. На одной балке запиливается верхняя половина бруса, на другой – нижняя. После этого оба бруса соединяются в замок. Такое соединение называется «соединением в полдерева».

На первый взгляд все выглядит предельно просто

Но существует важное правило соединения двух элементов одной несущей балки: на оголовок сваи в точке соединения несущих балок должны опираться оба соседних бруса, а не один. Для начала приведем пример неправильного соединения. Dimc Пользователь FORUMHOUSE

Dimc Пользователь FORUMHOUSE

Площадка опоры балки на оголовок (в месте стыка двух прогонов) должна иметь длину не менее 90 мм. На рисунке балки в месте соединения «зарезаны». У одного «зарезана» верхняя половина, у другого – нижняя. Если брус опирается на оголовок сваи только «зарезанной» частью, то его рабочее сечение следует принимать сечением лишь этой части. Если же брус опирается на оголовок полностью (не менее 90 мм по длине), то все правильно: обвязка будет работать, как цельный брус.

Прогоном в данном случае является несущая балка в обвязке каркасного дома.

Это правило также применимо и к угловым соединениям обвязки. Вот примеры правильных примыканий бруса.

Основные схемы соединения бруса (вид сверху).

Чтобы брус имел достаточную площадь опоры, оголовки свай изначально должны иметь размеры, соответствующие сечению бруса.

Сам собой напрашивается вопрос: как же укладывать брус в месте стыка нескольких балок (например, если на одном оголовке стыкуется сразу три бруса)? Вот, что подсказывает опыт наших пользователей.

Dimc

Примыкания балок можно организовать двумя способами. В первом случае (когда все балки являются несущими), чтобы обеспечить достаточную площадь опоры, необходимо увеличить оголовок. Во втором (когда несущей является только одна балка) – несущую балку ставим на оголовок, а вспомогательную можно прикрепить на подвес – деталь такую (в магазинах крепежа она называется «держателем балки»).

Увеличение опорной площадки выполняется по следующей схеме:

При правильной расстановке свай даже вспомогательные балки будут иметь несколько точек опоры, что сделает конструкцию фундамента достаточно прочной.

Если к проектированию обвязки подойти более рационально, если, там, где это возможно, использовать балки небольшой ширины, то с построением правильных примыканий проблем возникнуть не должно. Вот пример обвязки каркасного дома.

Dimc

Я спроектировал обвязку следующим образом: прогоны (главные несущие балки), отмеченные зелеными стрелками, у меня несущие. Крайние балки состоят из 3 досок 50х200, средняя – из 4 досок 50х200. А балки, отмеченные желтыми стрелками, являются вспомогательными (не несущими) и состоят из 1 доски 50х200. Служат они для повышения общей жесткости конструкции.

Наборные несущие балки (балки из досок) в местах примыканий также должны иметь достаточную площадь опоры. Представляем вашему вниманию примеры правильных соединений наборного бруса на различных участках обвязки.

Перечисленные рекомендации следует соблюдать, хотя бы ради того, чтобы после сборки деревянного каркаса не обнаружить в основании дома следующую картину.

Бутовый фундамент

Бутовый фундамент что это такое?

Все просто — это фундамент выполненный из крупных камней (бут — крупные камни), скрепленных бетоном или раствором.

Конструктивно бутовый фундамент можно сделать любой формы:

• Ленточный;
• Столбчатый;
• Плита.

Скрепление камней между собой выполняется двумя способами:

1. Камни укладываются друг на друга на раствор, по аналогии с кирпичной кладкой;
2. Камни укладываются внутрь выставленной опалубки, а затем заливаются жидким бетоном. Получается монолит.

Во время строительства каменную кладку можно армировать.

Главным преимуществом такого фундамента является низкая стоимость, особенно если камень есть в свободном доступе

Главный недостаток — высокая трудоемкость и временные затраты. Укладывать камни придется вручную, а это тяжело и долго

Монтаж винтовых свай

После оформления проектной документации (простого плана), приобретения необходимых инструментов и материалов, приступают к строительству фундамента на винтовых сваях. Предварительно столбы покрывают антикоррозийным покрытием, что продлить время их эксплуатации. Делают это при отсутствии защитного слоя на купленных изделиях.

Монтаж опор выполняют в следующей последовательности:

• расчищают территорию, предназначенную под постройку;
• по плану выполняют разметку участка;
• в отмеченных местах устанавливают сваи, вкручивая их до проектной глубины, которая должна лежать ниже отметки промерзания грунта в данном регионе: 1,5 м и более;
• после монтажа всех опор, предусмотренных планом, при необходимости заливают их бетоном;
• обрезают установленные столбы по уровню и приваривают к каждому оголовок для создания обвязки.

Вкручивание винтовых свай

Сделав ростверк, возводят дом, кровлю и обустраивают цоколь.

Над ровной поверхностью земли оставляют приблизительно 40-50 см столбиков, а при значительных перепадах высот, длина оставляемых частей определяется проектом.

Винты вкручивают вручную или с помощью спецтехники. Рекомендуется в первом случае работать втроем: двое рабочих закручивают, а оставшийся – контролирует уровень установки.

Бетоном заливают выставленные столбы, если планируется постоянное проживание в доме. Для временной постройки этого можно не делать.

Методика монтажа основы здания

По окончании работ по устройству фундамента, а также после его полного высыхания – в случае с бетонными опорами, можно приступать непосредственно к возведению стен строения бани.

Предварительно нужно провести очистку площадки под баню от любой растительности – можно даже снять слой грунта, а также насыпать песчаную подушку. Для этого на грунт сначала расстилают полосы рубероида с нахлестом в 10 см, а поверх него засыпают слой песка в 15-20 см толщиной. Все это трамбуют и проливают водой.

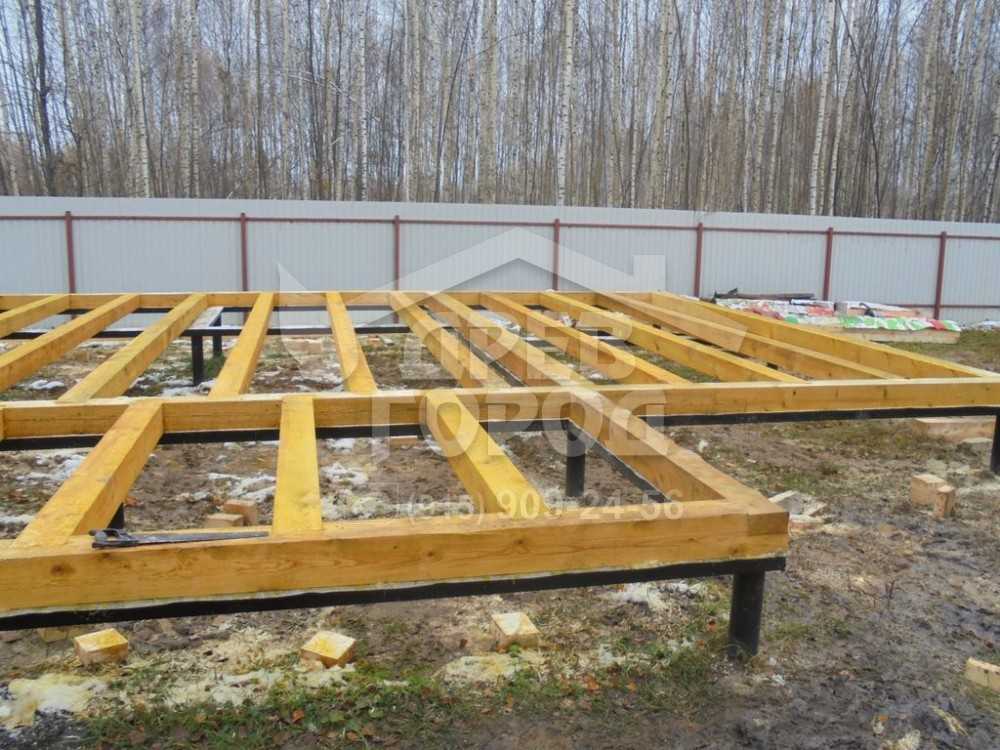

Далее на фундамент для бани на винтовых сваях укладывают брусья ростверка. Минимальный размер бревен составляет 15×15 см по толщине. Если постройка будет тяжелой, то нелишними будут более толстые бревна в пределах 20×20 см. Длина ростверка будет равна суммарной протяженности всех стен и перестенков строения.

В случае с бетонными опорами под древесину ростверка укладывают слой гидроизоляции в виде рубероида, бикроста или полиэтиленовой пленки.

Изначально брусья укладываются на сваи просто для подгонки и изготовления стыков. Для стыковки бревен между собой в торцевой части одного из них изготавливают паз, ширина которого равна размеру укладываемого в него бруса, а глубина достигает половины его ширины.

Внешние углы фиксируются саморезами, после чего проверяют диагонали. Для достижения симметрии возможны некоторые смещения бревен относительно друг друга.

Как только все элементы конструкции подогнаны, можно закрутить второй саморез. Внутренний угол для надежности можно укрепить металлическим уголком.

При работе с металлическими сваями, ростверк будет крепиться непосредственно к приваренным к опорам площадкам. Крепление саморезами производится снизу сквозь просверленные предварительно отверстия. А вот сваи из бетона скрепляются с ростверком анкерами.

В процессе монтажа нижнего ряда бревен нужно позаботиться о подводке коммуникаций, а также обеспечении отвода стоков из бани. Для этого можно подключиться к центральной канализационной системе или организовать слив в выгребную яму.

Как правильно выбирать сваи

Важно учитывать ряд факторов:

• наличие и качество антикоррозионного покрытия, определяющее период эксплуатации;
• проварка сварного шва на всю глубину, он удерживает трубу от разрыва при внедрении в грунт.

Некоторые производители в целях удешевления своего товара экономят на покрытии, материалах для сварки.

Винтовые сваи для фундаментаИсточник dialkom-stroy.ru

В специализированных организациях выполняют расчёты по определению точных размеров и количества свай с учётом местного грунта. Для частных объектов в основном используются трубы длиной до 3-х м и диаметром 57-133 мм.

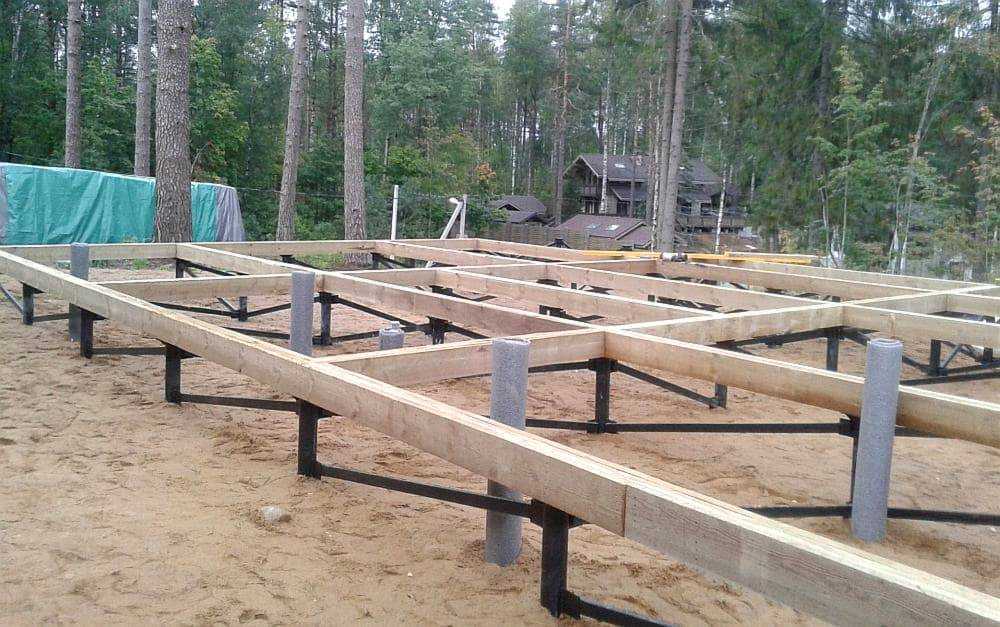

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Виды обвязки

Есть четыре вида обвязки:

1. Железо-бетонной литой лентой
2. Двутавром из металла
3. Металлическим швеллером
4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Бутовый фундамент

Бутовый фундамент что это такое?

Все просто — это фундамент выполненный из крупных камней (бут — крупные камни), скрепленных бетоном или раствором.

Конструктивно бутовый фундамент можно сделать любой формы:

• Ленточный;
• Столбчатый;
• Плита.

Скрепление камней между собой выполняется двумя способами:

1. Камни укладываются друг на друга на раствор, по аналогии с кирпичной кладкой;
2. Камни укладываются внутрь выставленной опалубки, а затем заливаются жидким бетоном. Получается монолит.

Во время строительства каменную кладку можно армировать.

Главным преимуществом такого фундамента является низкая стоимость, особенно если камень есть в свободном доступе

Главный недостаток — высокая трудоемкость и временные затраты. Укладывать камни придется вручную, а это тяжело и долго

Порядок возведения одноэтажного бревенчатого дома на сваях

Бурение скважины ручным способом

Пошаговая инструкция по сооружению одноэтажного фундаментного дома включает в себя такие обязательные пункты, как бурение шурфов, установку свай и заливку их бетоном. Кроме того, в нее входят подготовка основания деревянного дома, возведение стен и крыши.

Установка свай

Скважины для опор делаются методом ручного бурения грунта, с применением обсадных труб или с использованием свай винтовой конструкци.

Процесс устройства набивных свай:

1. На предварительно размеченной площадке посредством специального бура делаются скважины требуемой глубины.
2. Дно каждой из них засыпается песком или песчано-гравийной смесью.
3. Состав трамбуется до тех пор, пока его толщина не достигнет 150-200 мм.
4. Укладывается слой гидроизоляции.
5. Во влажном и осыпающемся грунте стенки скважины обрабатываются глинистым раствором, создавая водонепроницаемую «корку».
6. В готовую полость устанавливается арматурный каркас.

На завершающем этапе работ остается залить в шурфы с арматурой подготовленную ранее бетонную смесь и дождаться ее схватывания.

Заливка с применением обсадных труб

Бурение скважин с обсадной трубой для свай

При монтаже обсадных труб действуют следующим образом:

1. Бурятся скважины в заранее размеченных точках.
2. В подготовленный ствол опускаются сами обсадные трубы (для этого используются специальные механизмы (домкраты).
3. Если принято решение делать свайную опору с расширенным основанием, слой грунта в этом месте срезается особым механическим ножом.
4. Делается песчаная подушка в виде подстилающего слоя, на который затем укладывается гидроизоляция.
5. Далее потребуется погрузить в трубу заранее подготовленный арматурный каркас.
6. Готовая бетонная смесь заливается в нее послойно с обязательным уплотнением каждого из них посредством электромеханического вибратора.

По мере заливки бетонного состава и его «схватывания» отдельные фрагменты обсадного ствола демонтируются.

Основание деревянного дома

Наборный деревянный каркас для дома на сваях

В качестве основания под дом на сваях используется наборный каркас, изготавливаемый из бруса подходящего сечения и профиля. При его обустройстве каркасные лежни укладываются на верхние площадки свайных опор, где они фиксируются с помощью нескольких анкерных болтов или специальных кронштейнов. Между собой брусовые заготовки скрепляются скобами подходящего размера.

По периметру конструкции укладываются капитальные лаги, на которых впоследствии монтируются венцы сруба. Внутри размещаются промежуточные брусья, используемые под перегородки. Помимо этого между ними располагаются отдельные лаги, предназначенные для настилки чернового пола.

Возведение бревенчатых стен и крыши

Стены и кровля зданий из древесного бруса возводятся по чертежам, входящим в комплект строительного проекта. В них указываются основные детали, касающиеся сооружения одноэтажных зданий.

Финишная отделка

Отделка деревянного дома утепленными панелями

Завершающий штрих строительства любого дома или коттеджа – наружная отделка фасадов и стен выбранным типом декоративного материала. На этом этапе работ применяются следующие материалы:

• типовая вагонка;
• влагоустойчивый гипсокартон;
• различные виды пластика.

Отделочные материалы имеют большой выбор оттенков и фактур, обеспечивают надежную звукоизоляцию и теплоизоляцию возводимого строения. Кроме того, они экологически безопасны и имеют привлекательный внешний вид. Наружные покрытия характеризуются простотой монтажа и последующего обслуживания.

Для облицовки срубов их круглого бревна или бруса потребуется сделать обрешетку. В ниши конструкции укладываются плиты выбранного утеплителя. Поверх натягивается полиэтиленовая пленка, выполняющая функцию гидроизоляции. Далее монтируются декоративные элементы.

https://youtube.com/watch?v=zgVzoqRbpT4

Обустройство гидроизоляции и укладка венцов

Обвязка из бруса, пропитанная раствором против влаги и гниения

Качественная гидроизоляция предохраняет стены здания и его внутренний микроклимат от увлажнения. От точности монтажа первого срубного венца зависит прочность и устойчивость дома. Проекты домов на сваях предусматривают укладку изоляционных слоев, которые защищают коробку жилого дома от проникновения воды снаружи и должны утеплить стены от холода.

Пошаговая последовательность установки венца:

• выравнивают верх основания, стелют рубероид (2 слоя) на горячем битуме или готовой мастике, кладут стеклоизол;
• прокладывают дощатую подложку (лежни), пропитанную защитным составом, проверяют горизонтальность;
• брус готовят путем раскроя по размерам основания вдоль и поперек;
• монтируют по периметру, пространство между элементами пропитывают мастикой, чтобы закрыть от гниения.

Поперечные бревна кладут поперек частей венца, координируют прямоугольность, горизонтальность балок и соответствие проектным размерам.

Выполнение монтажных работ

Расчет свайного поля лучше поручить специалисту, который учтет существующий тип грунта на участке, глубину промерзания, несущую способность опор, вариант защиты стальных труб от коррозии и другие важные факторы. Краткую инструкцию по расчету числа свай мы приводили здесь.

В результате перед началом работ вам необходимо иметь на руках точный план расстановки свай с указанием их типоразмера. Вполне вероятно, что до обращения к инженеру потребуется провести геолого-изыскательские работы для точного определения характеристик слоев грунта и почвенных вод.

Производство монтажных работ состоит из 5-ти последовательных этапов:

1. разметка свайного поля;
2. выкапывание приямков и ввинчивание свай;
3. заливка бетонной смеси во внутреннюю полость труб;
4. подрезка оголовков труб на уровне одной горизонтальной плоскости;
5. устройство металлического или железобетонного ростверка.

Все открытые места сварки должны быть окрашены или защищены от коррозии другим способом. Для утепления дома пространство между ростверком и грунтом необходимо обшить досками или листовым строительным материалом. Благодаря отсутствию подвала, конструкция отмостки может быть упрощена и иметь небольшую толщину. Более подробно технологию мы описывали здесь и здесь.

Источник
