Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Выбор двигателя

Мотор и дополнительные элементы автоматики для ворот

Несоответствие мощности мотора массе полотна приводит к нарушению открывания, появлению скрипов и выходу из строя.

При выборе агрегата учитывают критерии:

Вес конструкции. Автоматику различают по крутящему моменту и тяговому усилию. В документах при продаже должна быть указана мощность двигателя, а не только рекомендованный вес полотна. Мотор выбирают с запасом прочности.
Интенсивность работы. Параметр показывает время, в течение которого автоматика работает беспрерывно без выхода из строя (до 50%). Для бытовых ворот это означает, что после 1 часа работы требуется перерыв на 30 минут.
Скорость открывания. Параметр означает, сколько придется ожидать отвода створки, чтобы освободить проем для проезда

Ускоренное открывание увеличивает нагрузку на механизм, поэтому нужно обращать внимание на этот параметр при выборе.

Виды ворот

Распашные. Выглядят как две створки, которые при нажатии пульта одновременно распахиваются. Автоматику для таких ворот выбирают исходя из длины и массы створок, интенсивности эксплуатации и скорости открывания.

Механизм простой и требует минимального ухода

Важно следить за петлями створок, чтобы они не провисали, плавно открывались и ни во что не упирались: чем легче приводам двигать створки, тем дольше они прослужат. Цена распашных ворот с установкой под ключ — от 90 000 Р

В отличие от других типов ворот, у распашных есть минус: вместо одного привода нужно два — на каждую створку. А значит, больше проблем с обслуживанием и при возможном ремонте.

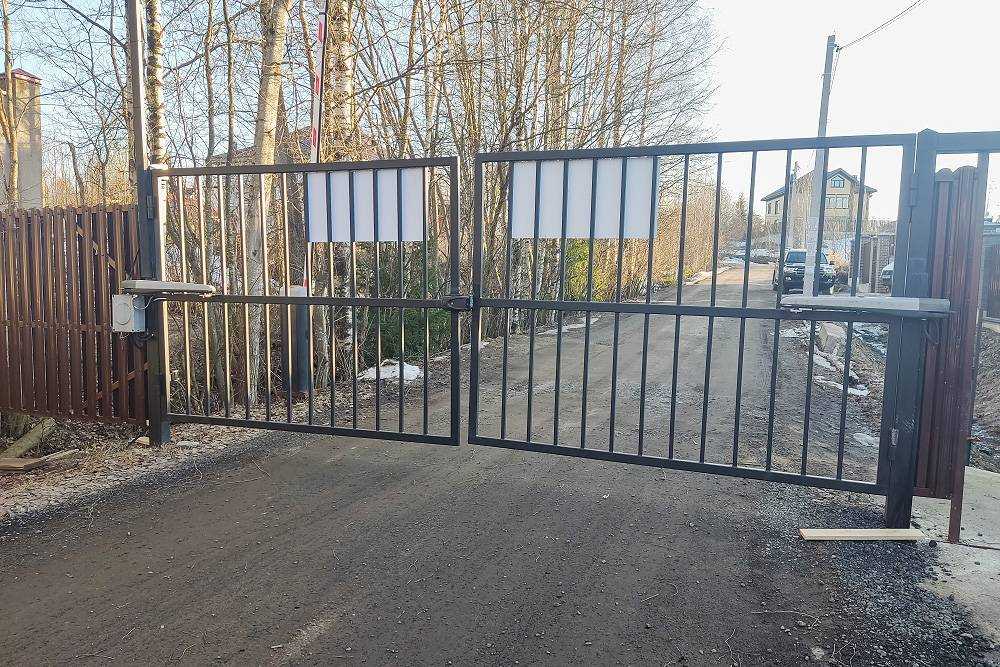

Распашные ворота. Видно, что геометрия створок нарушена — за воротами особо не следят

Откатные ворота. Это длинное полотно, которое скользит в сторону, как дверца шкафа-купе. Основание под воротами обычно бетонируют и устанавливают рейку, по которой движется полотно. Так как оно сдвигается вбок, вдоль забора должно быть свободное место на всю длину створки. Поэтому, например, в нашем случае такие ворота нельзя было установить: по обе стороны дороги стоят соседские заборы и полотно упиралось бы в них.

Считается, что автоматика для откатных ворот в среднем на 10—20% дороже, чем для распашных, но многое зависит от модели и комплектации. Цена откатных ворот с установкой сопоставима с распашными — от 90 000 Р.

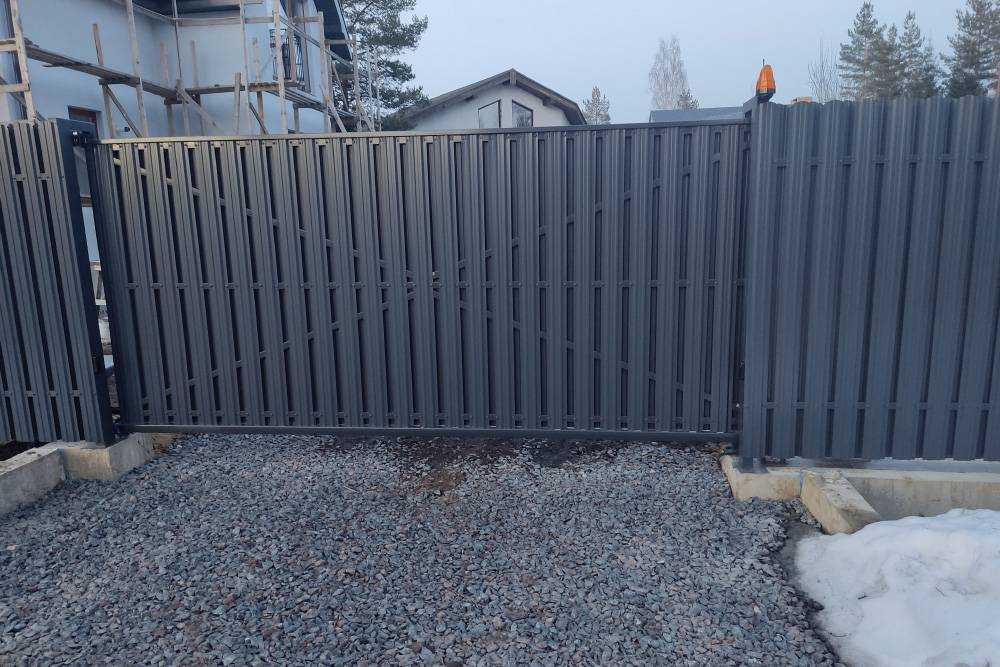

Вариант откатных ворот: сделаны одной створкой и зашиты евроштакетником «шашечкой» — по обе стороны каркаса Здесь виден механизм откатных ворот: привод один, он сдвигает длинную зубчатую рейку, прикрепленную к воротам

Подъемно-секционные ворота. Полотно поднимается вверх — под потолок. Обычно их устанавливают на въезде в гараж или под навес. На забор такие ворота тоже иногда ставят, но тогда появляется ограничение по высоте и большегрузный транспорт или трактор не сможет заехать на участок. Привод в этом случае один.

В зависимости от механизма, есть три вида подъемно-секционных ворот:

Поворотные. Когда створка поднимается, она разворачивается в горизонтальной плоскости и размещается под потолком. При повороте полотно уходит вперед, поэтому нельзя стоять близко к нему. Цена с установкой под ключ — от 55 000 Р.
Секционные. Створку делают из горизонтальных сэндвич-панелей: полотно при подъеме изгибается и уходит по направляющим под потолок. Плюс в том, что при открытии полотно не занимает места, а в закрытом виде обеспечивает тепло- и звукоизоляцию. Цена с установкой под ключ — от 75 000 Р.
Рулонные, или рольворота, похожи на жалюзи. При подъеме полотно накручивается на вал, который установлен под потолком

Это самый компактный вариант ворот, но у них плохая теплоизоляция, что для гаража может быть важно. Цена с установкой под ключ — от 60 000 Р.

Дальше речь пойдет преимущественно про распашные ворота.

Заполнение ворот. Конструкция ворот — это металлический каркас, который обшивают материалом: профлистом, штакетником, сэндвич-панелями, жалюзи, металлической сеткой.

Кроме цены нужно учитывать несколько характеристик:

1. Масса створок. Чем тяжелее обшивка, тем более мощный нужен привод.
2. Парусность. Если покрытие сплошное, например профлист, то порывы ветра будут давать боковую нагрузку на ворота. Это может повредить обшивку, привод, нарушить геометрию створок или накренить конструкцию.
3. Практичность. Лучше выбрать металлическое заполнение, так как за ним проще ухаживать. Деревянные элементы со временем рассыхаются и выцветают — раз в несколько лет придется перекрашивать забор.
4. Вандалоустойчивость. Металлическую сетку, например, легко перекусить, а профлист — разрезать ножницами по металлу или погнуть. В этом плане надежнее многослойный материал с ребрами жесткости, например евроштакетник или металлические жалюзи.

Мы выбрали 3D-сетку: она просматривается и не создает парусности.

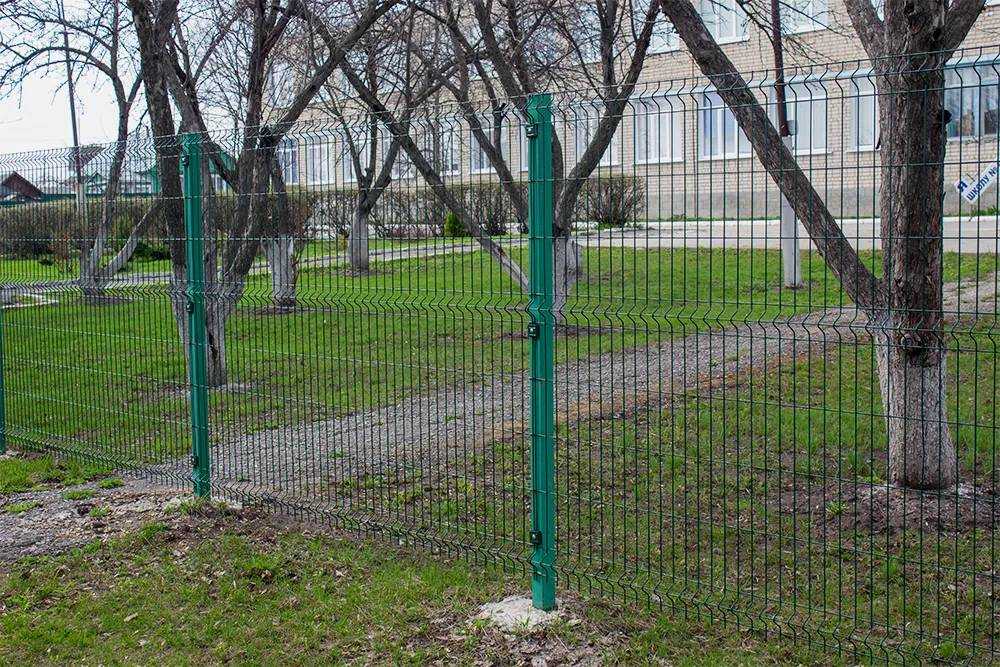

Так выглядит 3D-сетка, она же — сетка гиттер. В отличие от рабицы, она более прочная и усилена ребрами жесткости — изгибами. Мы выбрали такой материал, потому что он недорогой, не создает парусности и не затеняет участок

Правила самостоятельной установки приводов

К сожалению, но владельцы автомобилей при монтаже не соблюдают простых правил. Зачастую подобные пренебрежения приводят к неприятностям, а иногда к полному разрушению конструкции и даже стен.

Каркас для откатных ворот не должен иметь каких-либо перекосов или неровностей, это может привести к быстрой поломке механизма автоматики.

При самостоятельной установке электропривода уделите внимание следующим особенностям и нюансам:

1. Привод должен устанавливаться только на прочную боковую стену. Они обязаны выдерживать вес ворот и привода. Если у вас на стенах имеется штукатурка, ее лучше совсем убрать и приварить металлический угол не менее 100 мм в ширину.
2. Каркас ворот не может иметь каких-либо перекосов. В противном случае подобная невнимательность приведет в негодность механизм привода.
3. При монтаже привода на рулонные ворота тщательно вымеряйте высоту, иначе система будет работать неправильно. Здесь же возникает необходимость защитить устройство, поэтому его помещают в специальный короб.
4. Если вы решили установить рольставни, оставьте место по 15 см с каждой стороны для монтажа устройства.
5. Механизм автоматического электропривода в холодную погоду и зимой может давать сбои в работе, поэтому в коробе следует проложить нагревательный кабель. В дождливую погоду устанавливается козырек и дренаж для слива жидкости.

Соблюдение всех перечисленных правил поможет избежать вам многих проблем в процессе эксплуатации и увеличит срок службы всего устройства.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Выбор подручных элементов привода для ворот

Вал редуктора и мотора потребуется соединить при помощи полужесткой или жесткой муфты.

В качестве редуктора можно применять передачу ременного типа. Для того, чтобы можно было верно определить передаточное число, потребуется поделить диаметр большого шкива (соединенного с приводным валом) на диаметр малого (тот, который закрепляется на валу самого двигателя).

При этом возможны некоторые сложности при сборке станины, на которой будут укрепляться элементы всей кинематической схемы. К примеру, есть определенная трудность в случае сооружения натяжителя для ремня. Можно порекомендовать воспользоваться автомобильным натяжительным роликом для ГРМ ремня

Кроме того, при применении передачи ременного типа нужно будет уделить определенное внимание механизму независимого вала. Его необходимо будет правильно отцентровать, так как именно на нем располагаются все компоненты для трансмиссий – колесо приводное и шкив ведомый для ременной передачи

Самодельный привод

При самодельном изготовлении и установке ворот следует помнить, то что они не обеспечивают абсолютной безопасности. Для дополнительной защиты можно использовать специальные датчики движения, которые включаю свет.

Если подъездная дорога к дому проходит по узкой территории и заезжать в двор требуется с поворотом, то устанавливая опоры для ворот нужно особенно обращать внимание на ширину всего проема.

Необходимые элементы

Откатные ворота состоят из таких частей:

• монтаж и работа ворот;
• электропривод с установленным датчиком управления потребуется для автоматизированной работы ворот;
• комплект ведущих и ходовых элементов;
• обшивка ворот;
• рама, подготовленная в специальных заводских условиях.

Следует дополнительно отметить, что автоматизированные ворота консольного типа не нуждаются в направляющих балках ни вверху, ни снизу. Они открываться, как будто парят в воздухе.

Преимущество такой конструкции – открытие в любую погоду, отсутствие проблем с загрязнением направляющих балок грязью и замерзанию роликов.

Основа откатных ворот – глубокий бетонируемый фундамент, его глубина превышает уровень промерзания поверхности грунта для данной местности. Он необходим для прикрепления и установки двигательного элемента и элементов передвижения ворот, а именно – ведущие, опоры, специальные консоли.

Главный элемент, который отвечает за работоспособность и долговечность всей системы – ведущая балка. Она изготавливается только из высококачественной закаленной стали. Ее конструкция – специальным методом спрофилированная балка. К ней будет прикрепляться рама ворот и зубастая рейка приводящая привод в рабочее состояние.

Размеры изготавливаемых консольных балок, разные, на сегодняшний день максимальная длина составляет 13 м.

Важным элементом всей конструкции являются роликовые элементы, благодаря их работе ворота отъезжают в сторону. От качества их изготовления зависит плавность и бесшумность работы автоматизированных откатных ворот. Для надежной установки используются две или три специальных роликовых опоры. Они изготавливаться для различных размеров балок и отличаются своей конструкцией и размерами.

Роликовые опоры прикрепляться к основанию и на них в свою очередь наезжает ведущая консоль. Верхний ролик надежно закрепляет всю конструкцию от расшатывания. Для надежной установки в закрытом положении, используют специальные ловители.

Установка исполнительного устройства

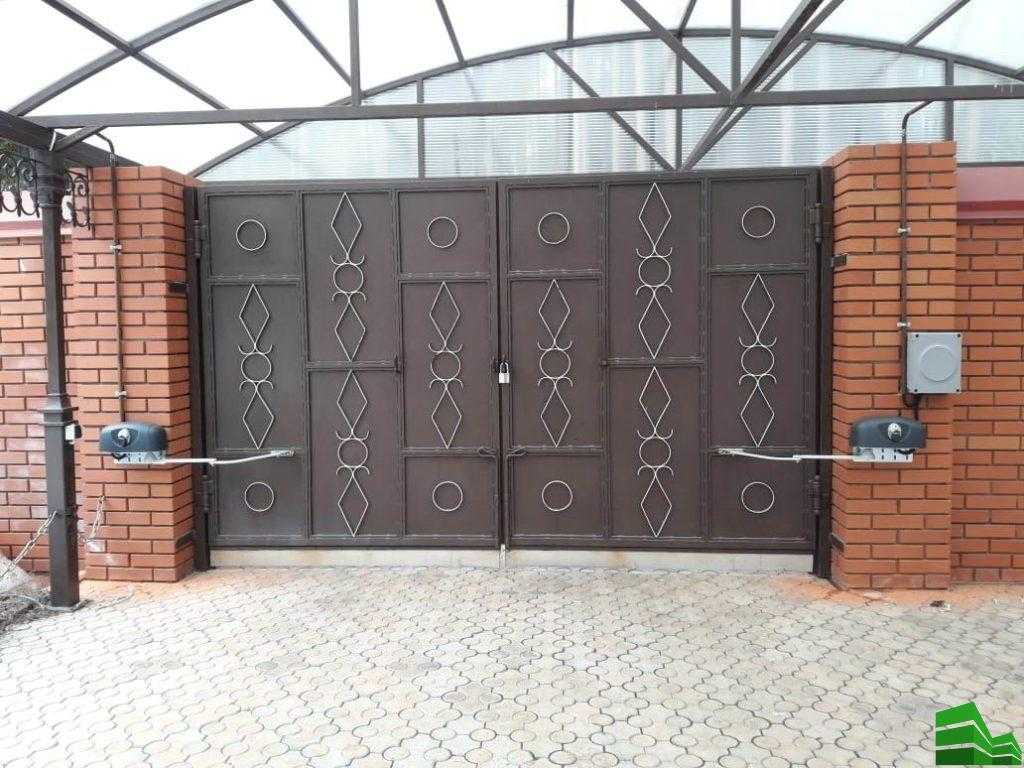

Электромеханический привод линейного типа для распашных ворот.

Начинать монтаж нужно с зубчатой рейки. На легких воротах выбор места для ее закрепления небогатый, поэтому положение привода подгоняется к рейке, а не наоборот. Рейки бывают стальные и полимерные. Полимерные прикручивают кровельными саморезами к профильной трубе над направляющей ворот.

Стальные снабжаются резьбовыми бобышками, которые нужно приваривать к основанию. Бобышки можно приваривать к той же профильной трубе над направляющей ворот или к самой направляющей. Стальную или полимерную рейки стоить прикручивать повыше. Это обеспечит большую свободу при выборе положения привода.

Привод комплектуется нижней монтажной рамкой с отверстием для входа проводки

Важно изначально выбрать правильное положение для рамки. Для этого ведущую шестерню вводят в зацепление с рейкой

При совмещении должен оставаться зазор в 2-3 мм. Нужно стремиться выдержать перпендикулярность оси ведущей шестерни к передней плоскости рейки. Чтобы выставить редуктор в нужном положении, придется сварить небольшой самодельный опорный столик из стального проката.

Найденное положение отмечается на основании, монтажная рамка снимается с устройства и приваривается к опоре

Важно не забыть продеть проводку в отверстие рамки до ее фиксации. С привода снимается верхний кожух и производится подключение питающего провода к плате управления

Маркировка и размещение клемм может отличаться у разных производителей. Схема подключения берется в инструкции. Провода фотоэлементов и сигнальной лампы подключаются в последнюю очередь, после настройки и проверки работоспособности основного функционала.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

• электродвигатель, имеющий ведущую шестерню;
• редуктор с жидкой или консистентной смазкой внутри;
• блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

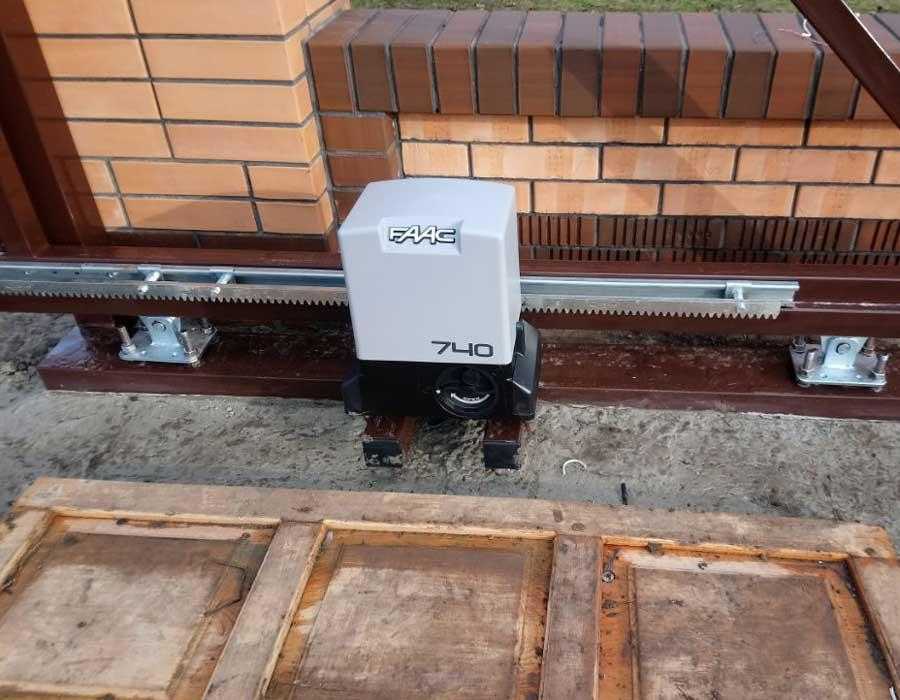

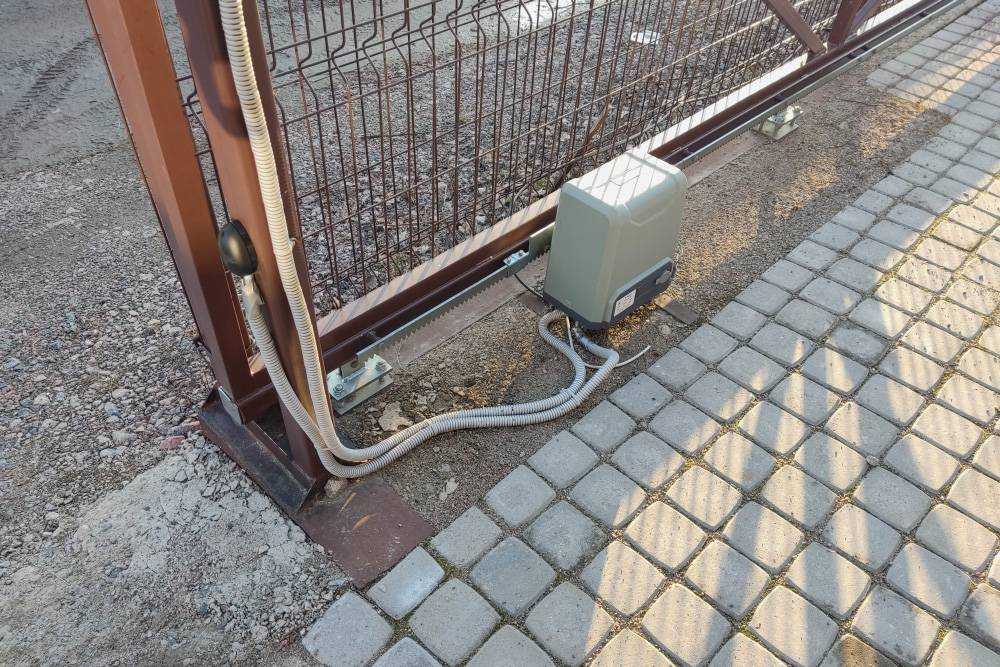

Зубчатая рейка и привод для открытия ворот

Установка автоматики

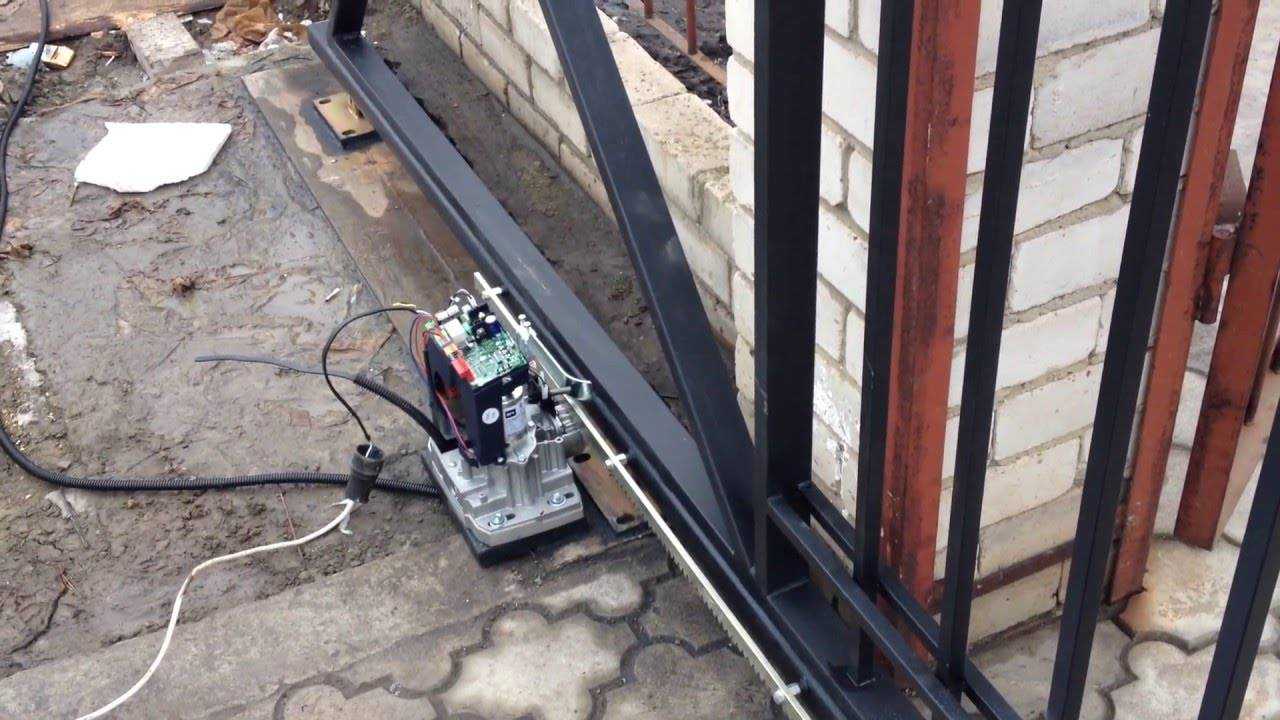

Автоматику спрятал в пластиковую коробку, с крышкой, герметичная вроде бы. В качестве стойки под эту коробку, приварил профильную трубу к кронштейну (см. фото ниже). Сначала хотел повесить на забор, рядом с воротами, но тогда бы ворота перекрывали бы приемник, в следствии чего бы дистанция управления сократилась бы до 10-15 метров (в лучшем случае). Сейчас дальность действия брелоков внутри двора около 30-40 метров, за воротами около 15-20 метров, профлист сильно сокращает расстояние действия брелока.

Ворота работают уже около недели двух недель три недели больше месяца в общем работают нормально (причем температура опускалась ниже 30 градусов), пока проблем не выявлено. Дополнительных запирающих устройств ставить не стал, редуктор не дает откатит ворота руками, конечно если приложить усилие побольше, то можно сдвинуть створку, но тогда замкнется концевик, и ворота опять закроются.

Бюджет автоматизации вместе с воротами около 4000 рублей.

PS Думаю что если использовать малооборотистый мотор, например как у меня в последнем (рабочем варианте), то идея с тросами не так уж и плоха, стоимость тросов копеечная, монтаж тоже прост, так что если нет цепи и звездочки, то можно попробовать реализовать вариант с тросами. Повторю принцип такого привода: груз через блочки тянет постоянно ворота на открывание, а мотор мотает трос на закрывание, только не наоборот, потому что тогда ворота можно без труда открыть снаружи, концевики ставим так же как и в моем варианте с цепью.

Как настроить автоматику?

Каждый механизм имеет свои особенности. Чтобы конструкция служила долго, понадобится корректно запрограммировать аппарат управления. У разных изготовителей есть разные параметры, однако чаще всего настраиваются следующие показатели:

1. Чувствительность тока. Параметр отвечает за запуск защитного устройства. Если появилась преграда, ворота останавливаются.
2. Изменение скорости. Скорость перемещения створок можно изменить путём снижения или увеличения мощности электродвигателя. Не рекомендуется устанавливать быстрый темп, так как это может привести к выходя из строя оборудования. Для увеличения скорости можно поднять напряжение до 38 В.
3. Автоматическое закрытие. Чтобы реализовать эту функцию, в конструкции нужно предусмотреть наличие таймера. Деталь лучше всего приобретать в готовом виде.

Другие функции можно реализовать путём добавления соответствующих деталей в схему конструкции.

Устройство приводной системы

Для тяжелых конструкций устанавливают мотор на 380 В

Привод для откатных ворот бывает гидравлическим или электромеханическим, но в обоих случаях в его строении есть электродвигатель. Моторчик сообщает движение гидравлике или механике. По мощности агрегата устройства делят на промышленные и бытовые. В частных хозяйствах используют электродвигатели 220 В с повторяющейся интенсивностью действия в диапазоне 30 — 50%. Такие параметры предохраняют обмотки мотора от перегрева.

Для промышленных ворот из тяжелых материалов ставят стойкие к нагреванию агрегаты 220 или 380В. Использование двигателей, работающих на 12В, ограничено из-за многосложного управления, которое ведет к удорожанию автоматики в целом.

Механизм открывания включает устройства:

• электрический двигатель со стартером;
• прибор, понижающий обороты;
• зубчатая пара колесо-шестерня;
• рабочий редуктор (поступательно-возвратный механизм, шатунно-кривошипный блок, гидроцилиндровый насос).

Приводное устройство содержит в конструкции компенсационный блок для понижения нагрузки тяжелой воротной створки. Он может быть представлен системой противовесов, торсионными пружинами.

Как собрать привод для откатных ворот

Основными элементами автоматического привода, независимо от того, приобретен он в магазине или сделан самостоятельно, являются:

• двигатель;
• редуктор;
• узел управления.

Когда вы приобретаете оборудование для ворот в магазине, вам следует озвучить продавцу-консультанту габариты ваших ворот, а также предполагаемую интенсивность эксплуатации. С учетом ваших запросов подбирается наиболее удовлетворяющая вас автоматика. Если же вы готовы самостоятельно изготовить и установить привод, то должны полагаться только на себя при выборе комплектующих. Чем больше габариты ворот, тем более мощный двигатель нужен для бесперебойной работы приводного устройства. Если позволяет источник питания, подведенный к воротам, необходимо остановить свой выбор на трехфазном двигателе. Следует выбрать двигатель мощностью 1,5-2,5 кВт.

Самыми долговечными и надежными редукторами являются металлические, однако сейчас большое распространение получают редукторы с полимерными шестернями. Полимерные шестерни делают работу устройства практически бесшумной, однако срок их эксплуатации в 3 раза меньше, чем у металлического редуктора. Делая выбор в пользу полимерных редукторов, учитывайте, что периодически придется менять запчасти вашего привода. Диаметр редуктора должен быть таким, чтобы количество оборотов ведущей шестерни было не более 80-100 в минуту.

Если вы приобретаете готовый привод для откатных ворот, то узлом управления привода будет служить плата, которую необходимо подключить и настроить в соответствии с инструкцией. При изготовлении и установке привода своими руками применяют линейные типы механизмов – либо реечную передачу, либо передачу приводным роликом.

Реечная передача подразумевает использование цепи для раздвижных створок ворот. На валу редуктора крепится звезда от велосипеда или мотоцикла, на нее заводится цепь, которая также натягивается вдоль горизонтальной поверхности ворот и при включении двигателя выполняет открытие и закрытие ворот. При цепной передаче следует правильно выбрать место крепления цепи к воротам. Ее лучше крепить на высоте 60-100 см от земли, что позволит избегать лишнего загрязнения конструкции.

Модернизация узла автоматики

Основными элементами, обеспечивающими передачу усилия, которое создает привод, воротам, является звезда и цепь. Для этой цели можно взять детали от двухколесного транспорта. Если закрепить цепь на подвижной створке, при движении звезды возникнет тяга и будет передаваться подвижной створке.

Как закрепить двигатель с реечной передачей?

Основа аппаратной части при сборке своими руками – швеллер, который закладывается в фундамент. Затем нужно сделать раму из металла, подойдет уголок с шириной полочек 50 мм

Если высота оси вращения двигателя и редуктора не соответствует, важно изготовить разноуровневое основание под эти узлы

В случае, когда в раме предусмотрены овальные отверстия, появляется возможность регулировать расположение аппаратов. Комплект автоматики крепится к уголкам посредством болтового соединения с самоконтрящейся гайкой.

Как закрепить цепь к воротам?

Зубчатая рейка или ее аналог (цепь) не должна крепиться на несущем блоке. Это ненадежно и чревато регулярным загрязнением элементов конструкции. Самодельный привод может передавать усилие на цепь, закрепленную на дополнительном блоке.

Его располагают на уровне 60-100 см от нижней точки откатных ворот. С нижней стороны можно крепить цепь

При этом важно, чтобы комплект автоматики располагался на соответствующем уровне

Как избежать проблем при эксплуатации?

Главная сложность описанной конструкции, изготовленной своими руками, заключается в провисании цепи. Нейтрализовать этот недостаток можно, если прикрепить шпильки к последнему звену, используя сварочный аппарат.

При этом они должны проходить через проушины, которые располагаются на раме откатных ворот. Существует альтернативное решение. Это ролик-успокоитель, оснащенный жесткой пружиной.

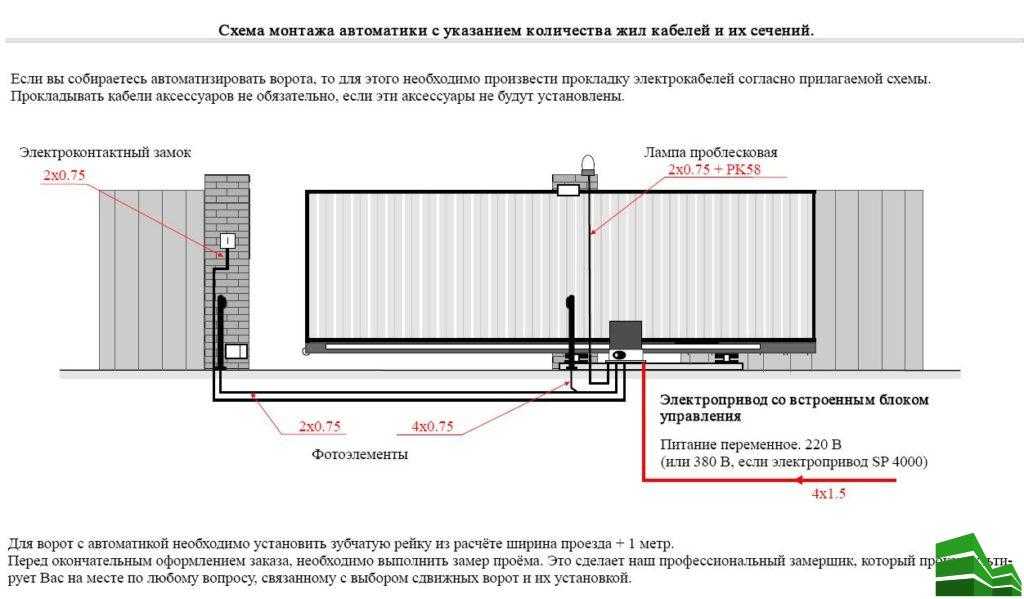

Схема электрических соединений

Подбор оборудования

Двигателем можно управлять с помощью стандартной реверсивной схемы. Но, здесь можно столкнуться с одним нюансом. Всем известно, что распахивающиеся ворота оснащены ограничительной планкой. Именно поэтому створки складываются по очереди. Когда отрывается первая, то начинает двигаться створка без планки. Но, закрывается она в последнюю очередь.

Это осуществляют различными методами. Один из самых надежным – использование реле с задержанным включением.

Модульное устройство состоит из:

• Четырех контакторов;
• Двух временных реле;
• Дифференциального автомата;
• Блока питания.

Все оборудование собирают внутри пластмассового ящика. Съема предназначена для питания двух мощных двигателей.

С помощью дифференциального автомата питание перенаправляется к клеммам на блоке питания. А на нем уже убирается пара линий постоянного тока. Каждая из них отвечает за питание двух соединенных между собой контакторов. Их выходы скреплены параллельно. С них напряжение передается на редукторы.

Вторичные цепи и автоматика

Управляющая цепочка для коммуникаторов функционирует благодаря неизменяющемуся напряжению. Оно равно 24 В. Плюсовой питающий кабель подключается к разомкнутым коннектам управляющих кнопок. От них питание получают доступные коммуникаторы клавиш, которые расположены на противоположной стороне.

Напряжение с кнопочных элементов передается на четыре стартера. Один из коннектов отвечает за подхватывание катушки.

Управляющая цепь прямолинейного стартера от 1-ой пары и реверсного стартера 2-ой, расходится с помощью реле. На размыкающее реле питание передает доступный коннект иной категории. Время задерживается до поочередного передвижения створок.

Двигатели прекращают функционировать автоматически благодаря активированию концевых коннектов. Их устанавливают по направлению передвижения спускового механизма. К поверхности внутренних коллекторов фиксируют маленькие магниты. Поэтому целиком сложенном приводе или при выдвинутом состоянии, мы видим, как начинают работать герконы. Они, в свою очередь, замыкают питающую цепь. Последняя относится к промежуточному реле с полностью закрытым коннектом. Параллельно запускают реле и нажимают на клавишу «стоп».

Подобный приводной механизм может полноценно функционировать даже как автоматическое оборудование для распахивающихся дверей. Специалисты часто пользуются идентичными схемами оборудования.

Все это помогает автовладельцам не тратить время и открывать ворота, не покидая машину. Установить распашные ворота можно самостоятельно, но потребуется немало времени, чтобы разобраться в тонкостях работы. К тому же, при недостаточном опыте вы рискуете приобрести детали, которые не подойдут для механизма.

Чтобы сэкономить время, деньги и нервы, лучше обращаться к специалистам с высшим образованием. Они работают согласно ГОСТу и соблюдают технические условия. Выбирайте те организации, которые достаточное количество времени занимаются подобными проектами. Попробуйте собрать отзывы со знакомых или на тематических форумах у реальных людей.

К выбору ворот следует относиться серьезно. Они бывают разными: секционными, из профнастила или профлиста, металлопрофиля и даже со встроенными калитками. Ведь ворота – это главная визитная карточка вашего дома или дачи. Перед заказом или установкой проанализируйте все минусы и плюсы, рассчитайте подходящие габариты именно для вашей территории и подберите вместе со специалистом заполнение полотна.

Ворота должны гармонировать с фасадом гаража и дома. Надеемся, что наша обзорная статья помогла вам разобраться со многими вопросами. Старайтесь делать осознанный выбор на основе практического опыта!
