Каркас дома из профильной трубы: расчет, плюсы и минусы, строительство

Возведение дома с каркасом из профильной трубы

Когда создается дом из металлоконструкций работая своими руками, то наиболее оптимальным решением будет использование каркаса из профильной трубы. Несмотря на кажущуюся простоту, такой каркас будет иметь достаточно сложную конструкцию. Обязательно наличие фундамента, который будет более легким, чем при обычном строительстве

Здесь стоит обратить внимание на то, что без фундамента могут создаваться конструкции, которые в дальнейшем будут перемещаться с одного места на другое, например, теплицы или парники

В этом случае следует внести соответствующие корректировки в расчет профильной трубы. Обычно для каркаса жилого дома применяются профильные трубы квадратного сечения размером 60х60 или 100х100 мм. Более точно с размерами трубы вы можете определиться, зная габариты вашего дома и использовав калькулятор профильной трубы. Электросварка своими руками, выполняемая вне производственных помещений, должна осуществляться с соблюдением всех необходимых требований по технике безопасности.

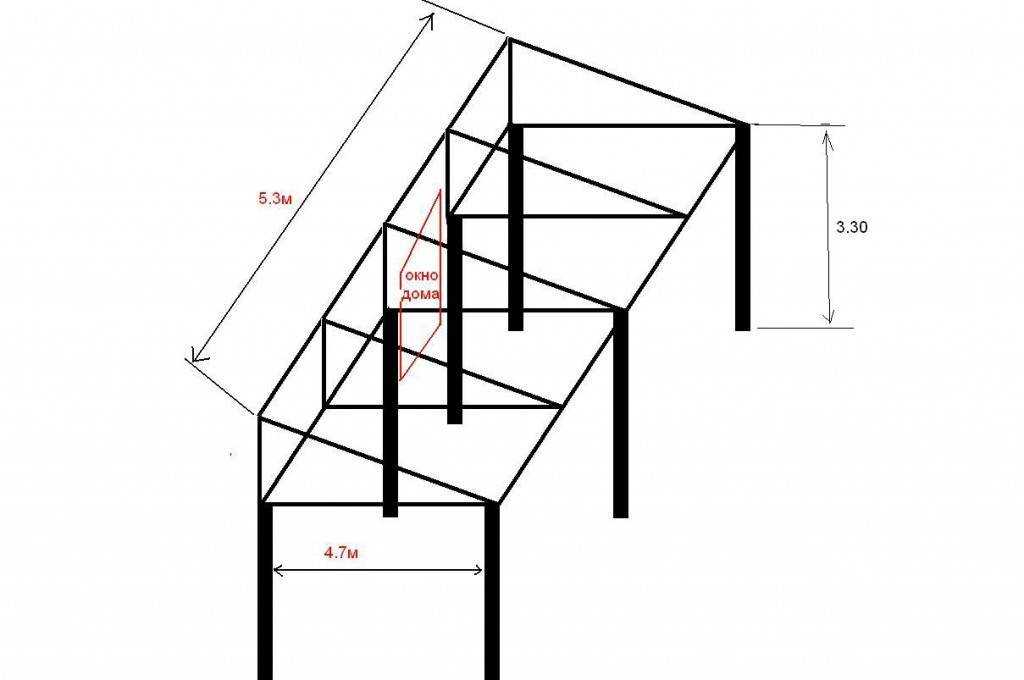

Каркасные элементы из профильных труб изготовляем следующим образом:

1. Берем трубы и при необходимости отрезаем от них ту часть, которая нужна для монтажа конструкции.
2. Гнем трубы, если им необходимо придать дугообразную форму, предварительно рассчитав радиус закругления. Эту операцию можно проделать с помощью специального инструмента — ручного трубогиба, или же обратиться в специализированную мастерскую, где трубы смогут согнуть на трубогибочном станке.
3. Получившиеся каркасные элементы свариваем согласно требованиям чертежа на металлоконструкцию.

Владение мастерством холодной ковки своими руками поможет вам не только украсить свой дом, но и хорошо зарабатывать.

Если вы владеете сваркой на высоком уровне, то вы без труда сделаете полезные предметы для дома. Интересные идеи можно почерпнуть по https://elsvarkin.ru/prakticheskoe-primenenie/podelki-dlya-dachi-i-doma-iz-metalla/ ссылке.

Для внутренней отделки наиболее оптимальным решением будет использование шпунтованной доски из хвойных пород дерева, имеющей ширину 40-60 мм. Доску обязательно нужно обработать антисептиками и антипиретиками (вещества, снижающие горючесть дерева). Для чернового пола можно использовать доску, уложенную сверху на лаги из той же профильной трубы. Поверх чернового пола можно уложить любое профильное покрытие. В качестве утеплителя неплохо подойдет экструдированный пенополистирол толщиной в 60-100 мм. А стойки каркаса из профильной трубы могут дополнительно теплоизолироваться полосами пеноизола.

Для внешней отделки можно использовать сайдинг или фасадную штукатурку, а если позволяют финансы – то и натуральное дерево. Правильная обработка металлических труб позволяет изготовить из них крышу не только как отдельную конструкцию, но и как каркасный элемент. Расчет профильной трубы для изготовления кровельных стропил осуществляется с учетом планируемого кровельного материала: легкая и с большим углом кровля позволяет использовать более тонкие трубы.

https://youtube.com/watch?v=a4oABEOqKq0

Особенности монтажных работ при установке крыши

Заключительным моментом при установке каркаса здания можно считать момент, когда устанавливаются стропила для крыши. Сам же способ установки крыши дома зависит от того, какому материалу для ее покрытия будет отдано предпочтение. Именно от этого зависит, будет ли она продолжением основной конструкции или ее будут устанавливать отдельно.

Когда план дома предусматривает выбор легких материалов для верхнего покрытия дома, то стропила могут быть небольшого сечения и не быть очень толстыми. В данной ситуации элементы могут соединяться отдельно, а затем уже устанавливаться на верх основной конструкции и скрепляться с ней с помощью сварки.

Если же крышу перекрывать будут каким-то тяжелым материалом, то монтировать детали лучше непосредственно наверху, сразу соединяя с каркасом дома.

Несущие детали крыши лучше делать из прочного металлического профиля, а дополнительные детали выбирать из профилированных труб.

Так как в случае использования в качестве строительного материала профилированной трубы, значительная часть тепла может выводиться наружу

Поэтому стоит серьезно позаботиться об утеплении жилища, особое внимание нужно уделить не только самим стенам, но и стойкам, используя для этого специальный пористый полимерный материал

Монтаж калитки

Изготовление калитки своими руками, также как и установка ворот – дело достаточно простое. Помимо этого, можно сэкономить денежные средства.

После того как приобретены нужные материалы и приготовлены инструменты, можно приступать к изготовлению изделия.

Столбы по бокам

Столбы для калитки и ворот из металлопрофиля своими руками устанавливаются в землю минимум на 1 м. Но перед этим нужно сделать разметку и определиться с местом установки.

Заготовка столба должна быть больше на 1 м. Обработав поверхность металлопрофиля против коррозии специальной жидкостью и болгаркой, нужно дождаться высыхания столбиков.

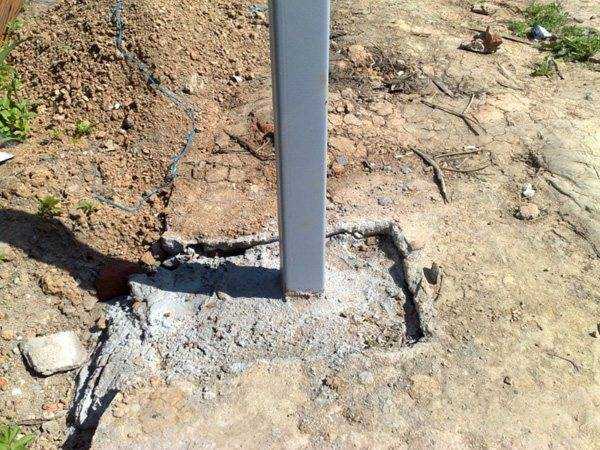

Установка столбов

После этого делается своими руками отверстие в земле на месте разметки, причем его диаметр должен быть больше размера трубы на 10 см.

Приготовив жидкий раствор цемента, можно сделать установку столбов, используя для утрамбовки щебень.

Кирпичные столбы

Калитка может быть закреплена на кирпичных столбах. Нужно сделать для этого облицовку изделия из металла кирпичом, что выглядит довольно-таки красиво.

Раствор для кладки кирпича должен быть не очень жидким. Первый ряд нужно класть с целого кирпича, а вот уже для второго ряда использовать 3/4 кирпича – это нужно для более крепкого соединения.

Заливка фундамента для столбов

Расшивка рядов осуществляется своими руками после подсыхания раствора. Вверху на столбах можно сделать колпаки из металла, для того чтобы изделие не намокало во время дождя.

Каркас

Калитка из металла состоит из металлопрофиля и уголка. Каркас выбирается по желанию хозяина дома, хотя это вопрос второстепенный, потому что установка делается стандартно.

Для качественного монтажа очень важна точность замеров. Сначала нужно своими руками уложить швеллер, который приблизительно на 20 см должен быть меньше самого изделия.

Плоскость должна быть максимально ровной, поэтому, чтобы качественно сделать этот этап работы, нужно не забывать использовать уровень. Согласно размерам обрезается уголок.

С помощью болгарки удаляются заусеницы. Заготовки нужно выложить и закрепить, а затем сваркой заварить стыки. Также при помощи сварки нужно соединить верх и низ, чтобы конструкция была плотной и устойчивой.

Использовать для этого можно только сварку точечную, чтобы швы можно было зачистить болгаркой. В самом конце вся конструкция должна быть обработана средством от коррозии.

Крепление к столбам

Мощный крепеж – обязательное условие надежного крепления калитки и ворот. Для этого можно использовать завес со встроенным подшипником.

Крепление листа из металла делают в несколько этапов:

• Вырезают лист определенного размера из металлопрофиля.
• Удаляют в местах среза заусеницы.
• Делают закрепление на каркасе.
• Делают обработку поверхности против коррозии.
• Осуществляют покраску в желаемый цвет и навешивают петли.

После того как монтажные работы закончены, нужно подумать о том, как калитка будет закрываться.

Для этого можно установить замок или электропривод. Все в данном случае зависит от предпочтений хозяина.

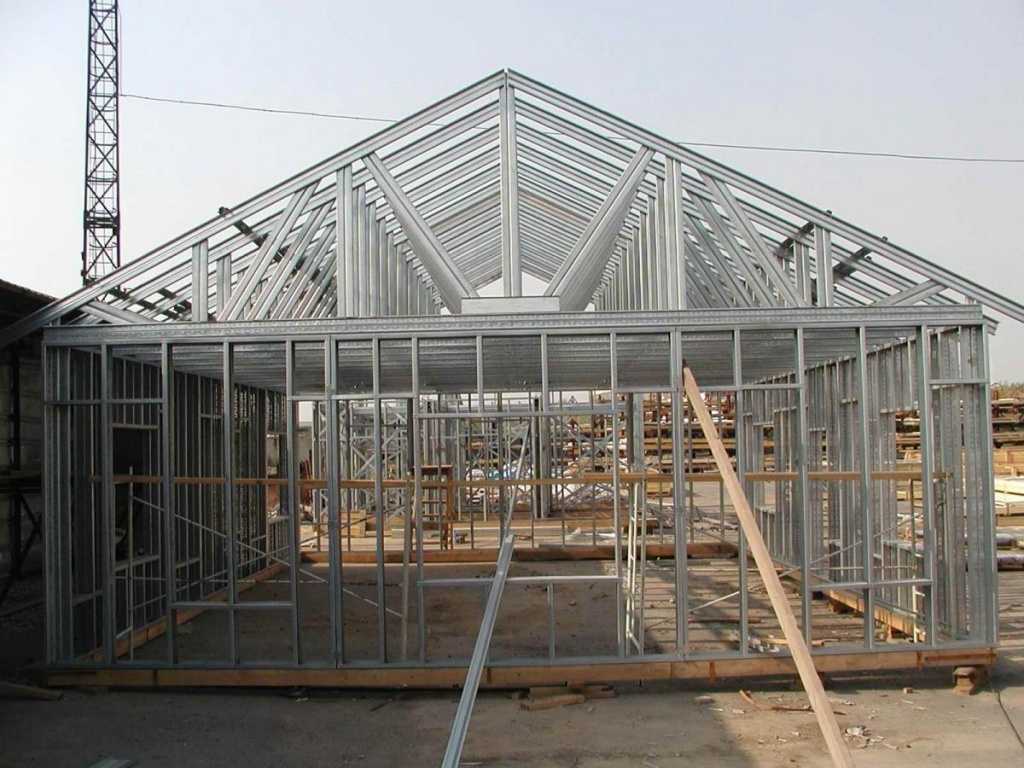

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

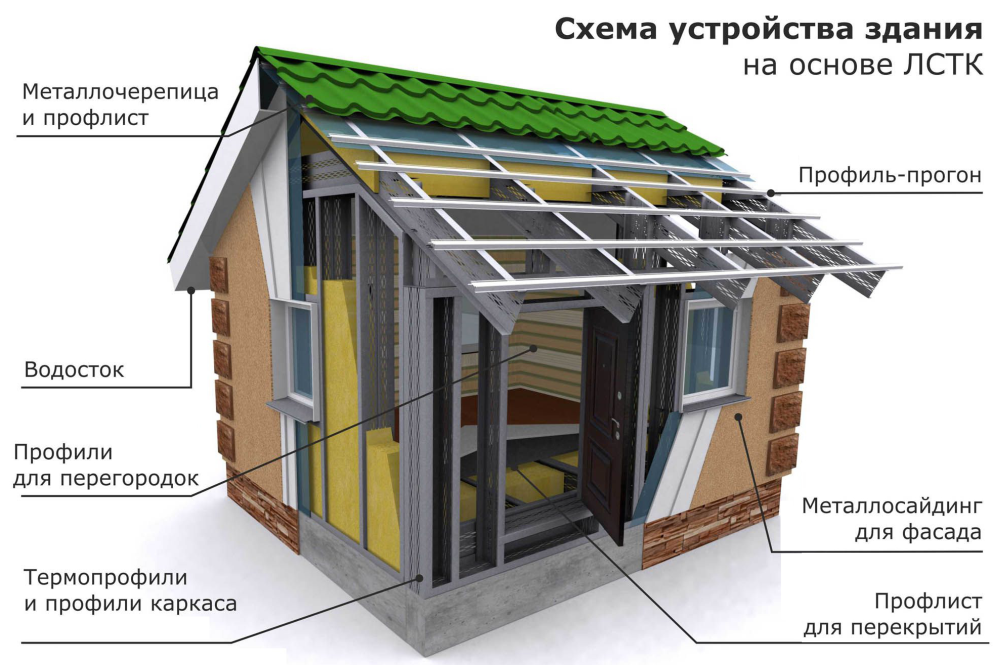

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно

1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций. Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса

Болты нормальной точности в этом отношении выигрывают

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно

1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций. Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают

Болты нормальной точности в этом отношении выигрывают

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

• защищает от ветра,
• не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
• выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет сделать металлокаркасный дом своими руками из трубы не составит труда.

Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла – легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.

Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять. Каркас из металла для здания

Преимущества построек из металлокаркаса:

• Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы – достаточно трудоемкая операция, и стоит недешево.
• Высокая скорость возведения металлокаркасной постройки. Использование профильной для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.

• Отсутствие так называемых “мокрых” процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
• Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.

Разработка проекта дома из металлопрофиля

Прежде, чем начать возведение каркаса нужно разработать проект. Даже если запланирована работа, которая будет выполняться своими руками, все равно понадобиться помощь и консультация специалиста для правильной разработки проекта.

Самым дешевым способом будет выбор типового проекта, и заказ на заводе деталей, которые будут необходимы. В этом случае по просьбе заказчика в проект могут быть внесены правки в планировку, вид отделки экстерьера и интерьера, также может быть выбран другой тип фундамента.

В основном в проекте предоставляются планы этажей, кровли, фасады, чертежи элементов каркаса и 3D модель дома.

Перечень технологий

Чтобы создать интересные изделия из металла своими руками на продажу либо для дома, рекомендуется использовать несколько технологий, включая литьё, ковку, гибку. С помощью литья изготавливают вещи из расплавленного металла путём заливки его в разные формы. Методика считается грубой. Она не предусматривает получение изделий высокой точности. При этом поверхность шероховатая. Литье используется в производстве ювелирных изделий.

Еще одна эффективная методика изготовления поделок из металлолома своими руками — горячая ковка. Под воздействием высоких температур и последующей механической обработки металл становится пластичным.

Если воздействовать на металл изгибанием, опрессовыванием, можно получить разные элементы декора дворов и помещений. Такая методика называется холодной ковкой. Она предусматривает соединение элементов рисунка при помощи сварки.

Гибка и чеканка

К современным методам создания металлических украшений относят арт-сварку. Технология предусматривает применение газовой сварки. Путём нагрева раскрашиваются изделия цветами. Чтобы придать изогнутую форму листовому металлу, трубе, проволоке, используется гибка либо гнутьё. С помощью первой методики формируются металлические каркасы самоделок.

Другие технологии:

• Выколотка. Способ заключается в нанесении ударов молотком по тонкому и холодному металлическому листу с целью его вытягивания, загибания. Технология используется, чтобы украсить посуду.
• Скань. Считается ювелирной техникой, позволяющей получить ажурные узоры из витой проволоки.
• Чеканка. Способ нанесения рисунка на поверхность за счет ударов молотком. Между листом и молотком устанавливается инструмент, который должен придать конкретную форму.

Применение профильной трубы в строительстве

Для возведения жилых домов металлический профиль стали применять после того, как он зарекомендовал себя наилучшим образом в других отраслях строительства. Прямоугольные и квадратные трубы давно и успешно используют для сооружения:

Профильные трубы давно используют для сооружений различных конструкций.

• мостов, башен, подъемных кранов;
• опор ЛЭП, вышек мобильной связи, мачт;
• эстакад и мостов;
• строительных ферм различного назначения;
• промышленных галерей (на металлургических комбинатах, ТЭЦ, электростанциях);
• спортивных комплексов;
• выставочных, торговых павильонов.

Профильные трубы изготавливаются электросварным методом на сварочных станах. Это гарантирует точную геометрию изделий. Высокое качество подтверждается посредством приборов неразрушающего контроля. Профиль может изготавливаться из черного металла, оцинкованного или из нержавеющей стали. Последний вариант наиболее дорогой и обычно используется как дополнение (в т.ч. декоративное) к каркасу из более дешевого материала.

Особенности самостоятельного строительства

Своими руками можно сделать дом из металлического каркаса двумя способами: путем сборки заводских деталей или самостоятельного изготовления основы путем нарезки металлического профиля. Технология сборки целесообразнее в плане затраты времени и средств.

Этапы работ

Строительство зданий с металлическим остовом выполняется поэтапно:

1. Организация фундамента.
2. Сборка металлической конструкции.
3. Наружное утепление.
4. Обустройство стен.
5. Внутренняя отделка.
6. Выполнение инженерных систем.

Заливка фундамента

Каркас дома из стали весит немного, очень легкий, что позволяет сделать мелкозаглубленный фундамент различного типа:

• ленточный – основание в виде жесткой, усиленной по горизонтали рамы для равномерного распределения нагрузки материала;
• столбчатый – рама выполняется из балок, соединенных опорами. В качестве балочных элементов используются кирпич, монолитные блоки или железобетон;
• на винтовых сваях – используется в местности с высоким УГВ и предусматривает установку дома при помощи анкеров.

Порядок сборки заводского каркаса

Металлический заводской каркас для дома, как видно на фото, приходит в упаковке. Каждая деталь промаркирована, имеет проштамповку отверстия для метизов. Аналогичные обозначения имеются на комплектных чертежах.

Своими руками сборка проводится в следующем порядке:

1. Установка обвязки на готовом фундаменте.
2. Выставление и закрепление угловых стоек.
3. Монтаж промежуточных стоек, распорок и укосин.
4. Установка верхней обвязки.
5. Монтирование и крепление балок перекрытия. Для зданий со вторым этажом собирается дополнительный каркас и обустраивается перекрытие для потолка.
6. Сборка стропильной системы.
7. Утепление кровли и укладка гидроизоляционного материала.
8. Сборка обрешетки для кровельного материала.

Нюансы самостоятельного изготовления каркаса

Самостоятельное возведение построек со стальным каркасом оправдано только для небольших объектов. При изготовлении элементов из профильной трубы своими руками нужно учитывать, что угловые стойки выполняются из труб 80х80 мм, промежуточные – из труб 60х60 мм. Шаг их установки зависит от типа утеплителя, но оптимальное расстояние просвета составляет 58-59 см.

Специфика кровельных работ

Как видно на фото дач, частных и загородных домов, сделанных из металлокаркаса, крыша бывает плоской, односкатной или двускатной.

При ее строительстве придерживаются определенной последовательности:

1. Проектирование с точным расчетом материалов, угла наклона и высоты покрытия.
2. Возведение стропильной системы на основе форм из С-образных профилей с сечением 0,8-1,2 мм с оцинковкой. Стропила ставят наверху обвязки стеновых стоек.
3. Выполнение обрешетки из стальных профильных балок с прямоугольным или квадратным сечением.
4. Обустройство пленочной пароизоляции с утеплением поверх нее. Для защиты теплоизоляционного материала применяется гидроизоляционная пленка.
5. Укладка кровельного покрытия из ондулина, волнового шифера, металлочерепицы.

Выполнение наружной обшивки

Снаружи дом из металлокаркаса обшивается поэтапно:

1. Монтаж гидроизоляционной мембраны для ограничения доступа влаги.
2. Накрутка Ω-профиля для вентиляции поверх гидроизоляционного слоя.
3. Установка любой навесной системы.

Как сделать стены?

Каркас дома из металла по теплопроводности идентичен кирпичу толщиной 50 см. Скорость сборки конструкции обеспечивает применение различных материалов для несущих и ограждающих конструкций:

• сборных систем. Наружную обшивку строения выполняют профлистом с нижним утеплением. Внутреннюю сторону зашивают доской;
• теплобоков. Многослойные элементы состоят из утепляющего слоя, наружного плотного и внутреннего поризованного керамзитобетона. Их монтируют на цемент или клей;
• сэндвич-панелей. Изделия для обшивки стальной конструкции выполняются из профлиста с оцинковкой, покрыты полимерами. Внутреннее наполнение деталей – вспененный полистирол или полиуретан.

Сложные и длительные работы необходимы для качественной теплоизоляции.

Прокладка коммуникаций

Установка систем подачи воды, отопления, канализационной магистрали, электросети проводятся на этапе возведения фундамента. Чтобы сократить вероятность повреждения конструкции домов из металлокаркаса ударами молнии, организуется заземление.

Возведение фундамента

При строительстве любого объекта работы начинают с фундаментов. Выбор типа опор делают на основе геологических данных участка. В большинстве случаев для легкого каркасного дома оптимальным выбором для возведения своими руками станут: мелкозаглубленный ленточный фундамент, свайно-ростверковый фундамент.

Первый тип позволяет ставить на фундаменты 1-2 этажные дома из легких материалов при хороших характеристиках грунта. Второй вариант подойдет для пучинистых грунтов с не очень хорошими прочностными характеристиками.

  Выбор технологии строительства загородного дома

Сборка каркаса

С завода детали каркаса из ЛСТК поступают пронумерованными и отдельно упакованными. Это существенно упрощает процесс сборки своими руками. В комплекте имеются:

• вертикальные и горизонтальные профили каркаса с необходимыми отверстиями для инженерных коммуникаций;
• комплект креплений.

Детали поступают необходимой длины, ничего не нужно обрезать или подгонять. Процесс сборки каркасного дома своими руками напоминает детский конструктор. Нужно лишь пользоваться инструкцией производителя, устанавливать профили в проектное положение и закреплять предложенными соединительными элементами. На этом этапе сложностей возникнуть не должно, если действовать по инструкции и внимательно проверять маркировку элементов.

Важно! Для изготовления каркаса рекомендуется выбирать профиль Z-образного сечения, в котором предусмотрены канавки или перфорация. Такой элемент, хоть и изготовлен из «холодного» материала, позволить задержать тепло. Второе название такого элемента – термопрофиль

Это самый желательный вариант для частного жилого домостроения

Второе название такого элемента – термопрофиль. Это самый желательный вариант для частного жилого домостроения.

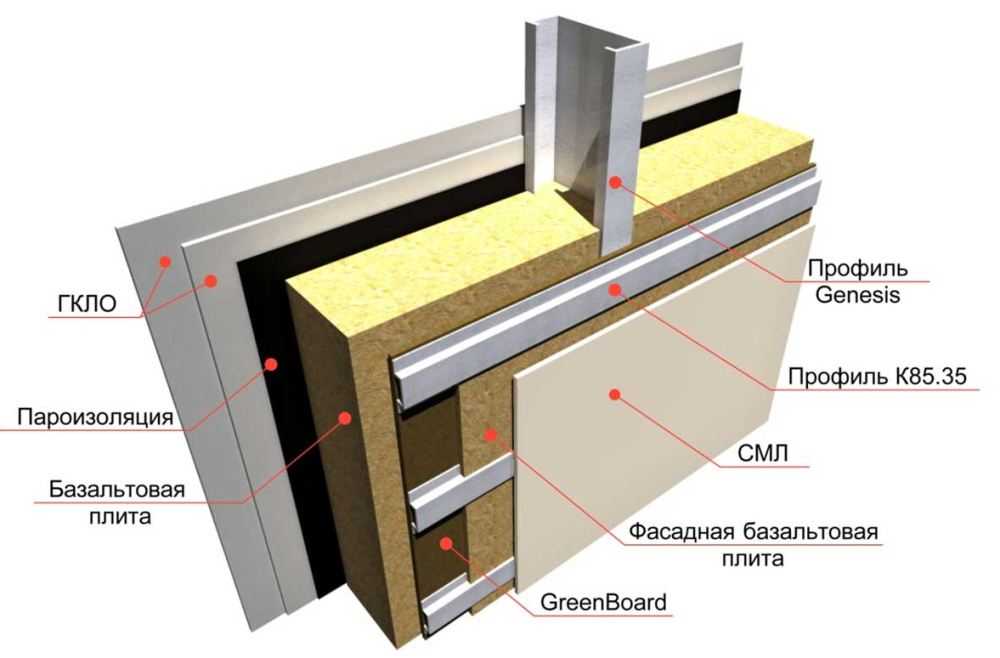

Утепление и ограждающие конструкции

Завершающим этапом сборки коробки здания станет обшивка каркаса. Работы здесь выполняются по той же технологии, что и для деревянных каркасных домов.

Типы профилей для строительства каркаса дома

Варианты обшивки:

1. Сборка конструкций своими руками. Наружная сторона металлокаркаса при этом обшивается профлистом или стекломагниевим листом, между стойками закладывается утеплитель. В качестве теплоизоляции можно использовать минеральную вату или экструдированный пенополистирол. При ограниченности бюджета можно рассмотреть более дешевый вариант – пенопласт. При использовании пенопласта или минеральной ваты потребуется укладка пароизоляции с внутренней стороны и гидроизоляции с наружной. Изнутри обшивку можно сделать гипсокартоном. Наружная отделка закрепляется на профлист.

2. Сэндвич-панели. Изготавливаются на заводе, там же их можно покрасить в нужный цвет. Упрощают и ускоряют процесс сборки. К достоинствам относят: устойчивость к агрессивным воздействиям внешней среды, к высоким температурам и возгоранию, высокие теплоизоляционные характеристики, экологичность и безопасность для человека. Еще одним плюсом станет то, что панели одновременно выполняют роль утепления и наружной отделки, снижая затраты на работы.
3. Теплоблоки. Современный материал, который представляет собой “кирпичики”, включающие в себя слой пористого керамзитного бетона, слой пенополистирола (пенопласта) марки 25 и облицовочный слой керамзитного бетона. Облицовка изготавливается из материала повышенной плотности и готова к окраске. Плюс технологии – одновременное создание теплозащиты и ограждающей конструкции. Швы кладки принимаются не более 5 мм. Обычный кладочный раствор для кирпича не может обеспечить выполнение этого требования, поэтому применяют специальные растворы или клей. Через каждые 4 ряда блоков требуется армирование для повышения прочности.

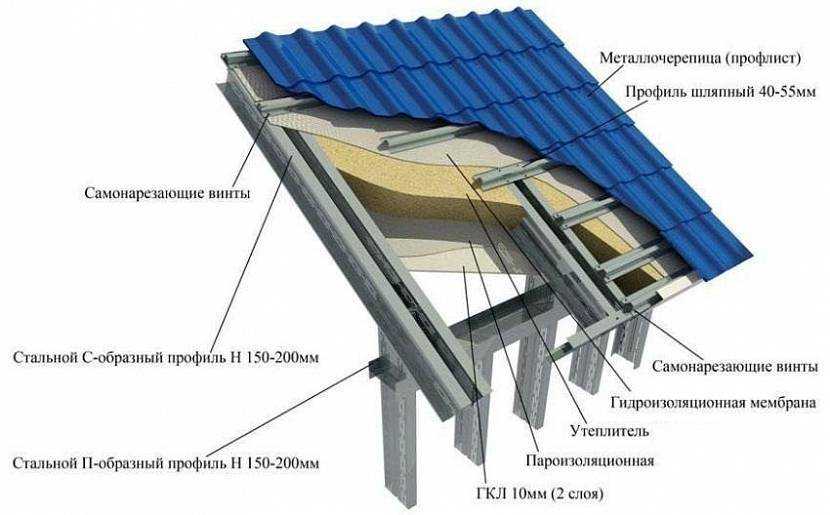

Так выглядит схема утепления кровли

Разновидности и устройство металлического каркаса

Порядок сборки железного каркаса, особенности

По готовому фундаменту на мастику укладывается рулонная гидроизоляция в два слоя. Монтаж каркасного дома ЛСТК происходит в следующей последовательности:

• укладка нижнего обвязывающего профиля;
• монтаж стеновых стоек, от угла, контролируя вертикальность элементов;
• установка промежуточных стоек;
• крепление внахлёст верхних направляющих профилей;
• возведение стропильной системы;
• прокладка электропроводки, инженерных сетей;
• монтаж облицовочных материалов с параллельным утеплением.

Обвязочный профиль крепится к фундаменту анкерами, остальные стыки соединяются саморезами.

Особые требования предъявляются к электробезопасности строения

. Проводка и точки разбора выполняются в строгом соответствии с проектом. Правила выполнения соединений, заземляющий контур, мощность автоматических предохранителей и их количество неукоснительно соблюдаются.

Важно! Обязательно заземляется контур крыши, устанавливается громоотвод
