Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Видео: ворота из профильной трубы

В ролике содержится полезная информация об особенностях конструкции распашных ворот.

Пошаговая инструкция по установке распашных ворот представлена в ролике.

Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений

Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества. Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости

Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.

Необходимые для работы инструменты

Инструменты для установки калитки

Для земляных работ используют штыковую лопату, лом. Переносят песок, щебень, цемент носилками или ведрами, замешивают в бетономешалке. Маленький объем смеси можно приготовить вручную в корыте, мешают совковыми лопатами. Для сваривания калитки из профиля нужна сварка, к ней покупают расходные материалы.

Другие инструменты:

• трамбовка для щебня, песка, электрический вибратор для бетона;
• болгарка с зачистным и отрезным кругом по металлу;
• электрический шуруповерт и дрель;
• уровень, угольник, отвес, рулетка 5 м, керн.

Углошлифовальной машиной (болгаркой) отрезают детали каркаса и диагоналей, с применением шлифовального круга зачищают сварные швы от окалины. В разных случаях могут потребоваться другие инструменты, например, топор, для рубки корней в земле.

Чем обшить каркас ворот

По завершении монтажа каркаса следует отделка створок. Технология обшивки зависит от используемого материала. Целесообразно использование идентичной с забором обшивки. Иначе ворота не впишутся в общую картину ограждения.

На дачном участке

Для заполнения рамы створок из профиля используется материал различных вариаций:

• кованые элементы;
• листовой металл (оцинкованный);
• профилированные листы;
• обрезные и шпунтовые доски, обработанные грунтовочными, антисептическими или лакокрасочными составами.

Обшивка из профнастила

Это самый практичный вариант для отделки данной конструкции. Материал отличается низкой ценой и легкостью в монтаже. Его можно комбинировать с коваными элементами (засовами, наличниками). Зачастую листы приобретают с покрашенным и оцинкованным покрытием. К каркасу створок профнастил крепится саморезами.

Виды профлиста

Обшивка деревом

Она выигрывает в презентабельности внешнего вида, но проигрывает в прочности. Древесина подвержена гниению и механическим повреждениям. Для улучшения прочности и продления срока эксплуатации используемый пиломатериал обрабатывается ингибиторами горения и анти-грибковыми средствами.

Кованые элементы

Часто обшивка каркаса конструкции выполняется из элементов ковки, изготавливаемых из металла, который нагревается до ковочной температуры и поддается высокотемпературной обработке давлением. Осуществление оригинальных дизайнерских решений возможно путем нарезания и сварки такой продукции.

Кованые створки

При наличии сварочного аппарата и паяльной лампы ковать из металла узор на створки можно самостоятельно. Впрочем, проще купить готовые элементы ковки, но обойдутся они гораздо дороже. К примеру, цена за 1 м2 готовой продукции составит не менее 1 тыс. рублей.

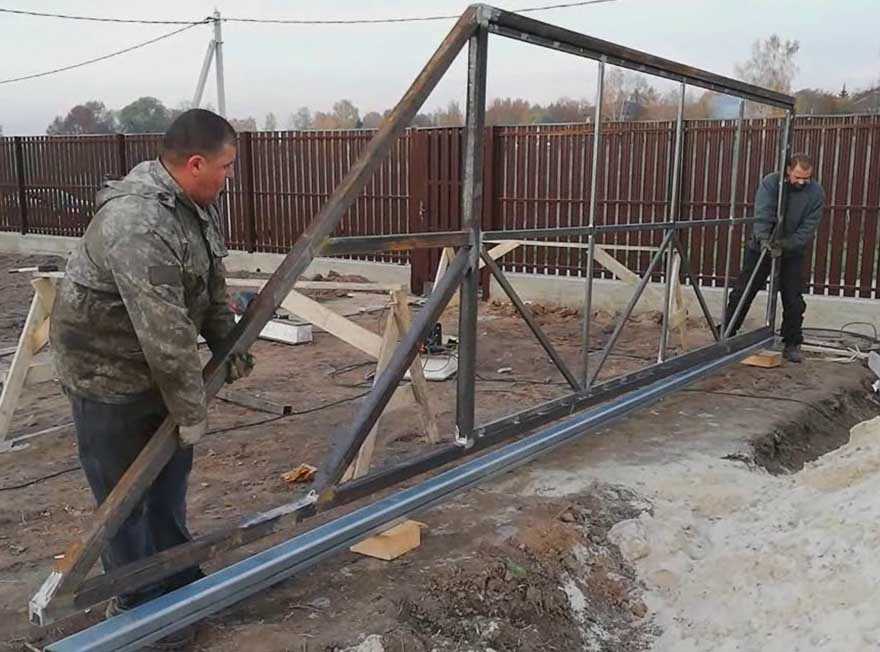

Как устанавливаются откатные ворота

Пошаговая инструкция по изготовлению воротного ограждения на столбчатом основании:

1. Подготавливают отверстия под боковые столбы. Глубина до 1,5-2 м, учитывают значение промерзания грунта. Забор будет установлен на ленточном фундаменте, для чего подготавливается траншея 0,5-1 м.
2. На дне формируется подушка из щебня и песка, материалы нужно утрамбовать.
3. Рядом с ленточным фундаментом предусматривается свайный или монолитно-каркасный фундамент под роликовые механизмы и электропривод.
4. Выполняется заливка цементным раствором. Фундамент под ролики должен изготавливаться так, чтобы его верхняя часть была вровень с поверхностью грунта.
5. Когда доходит очередь до столбов, их устанавливают еще до заливки цементным раствором подготовленной траншеи и отверстий.
6. На последнем этапе переходят к установке фурнитуры: улавливателей, монтажной пластины под ролики, направляющей для движения откатного полотна.

При подготовке траншеи, отверстий в грунте под столбы, а также на этапе крепления направляющей, роликов обязательно используют строительный уровень. Это позволит избежать перекосов. В результате движение откатной створки не будет ничем затруднено, а край полотна беспрепятственно войдет в улавливатели на противоположной стороне проема.

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

1. определение типа изделия – совмещенная с воротами или отдельная, тип опор;
2. выборе необходимых размеров – ширина, высота, толщина;
3. построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
4. расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
5. расчет количества материалов;
6. подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

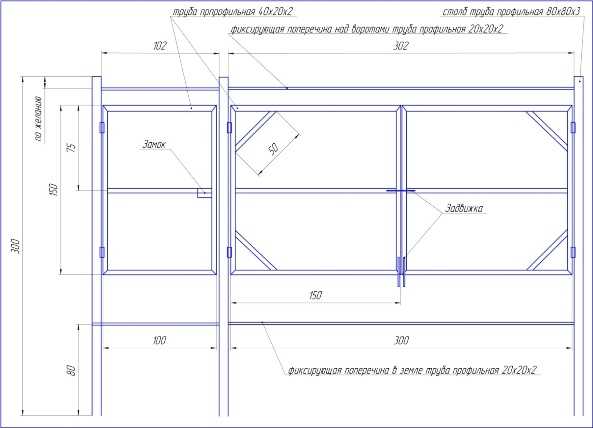

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Важно: раскосы и поперечина каркаса почти всегда выполняются из полого профиля (прямоугольной трубы), реже из полосы. Это объясняется соображениями удобства сварки и необходимостью жесткостью конструкции

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

• каркаса — трубы 60х60 мм 6 м (2+2+1+1);
• крепления заполнения — трубы 40х25 мм, 6 м;
• раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
• стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Разработка чертежа

Начальный этап изготовления калитки – это проектирование, то есть разработка чертежа, который способствует подготовке необходимых материалов.

Если разработан правильный чертеж – калитка из профильной трубы будет прочная и красивая. Некорректный чертеж приведет к необходимости внесения изменений на стадии изготовления конструкции.

Для проектирования калитки потребуется:

• подобрать материалы для изготовления конструкции;
• определить ее размеры.

Высота калитки должна быть равна высоте забора. Допускается небольшое отклонение в сторону уменьшения. Оптимальная ширина конструкции 0,9-1,2 м.

Каркас калитки из профильной трубы будет более прочным, если его изготавливать из труб сечением не менее 40*20 мм. Для декоративных элементов можно использовать трубы меньшего размера.

Готовый проект садовой калитки

Рекомендации по уходу и эксплуатации

После высыхания краски монтируется профильный лист В процессе эксплуатации калитку их профилированного листа необходимо периодически мыть мыльным раствором и ветошью. Использование растворителей для этих целей запрещено. Смазка петель проводится солидолом для предупреждения заклинивания. На опорные элементы следует каждый год наносить ЛКМ.

Рекомендации по уходу за калиткой в воротах из профнастила:

• При покраске каркаса тщательно обрабатывайте сварочные швы и опорные колонны.
• Регулярно очищайте от грязи и пыли профилированный лист.
• Не реже одного раза в квартал смазывайте солидолом петли, а замок машинным маслом.
• Для калитки лучше использовать двухсторонний профнастил. Материал придаёт конструкции прочность и эстетичность. По свойствам продукт противостоит коррозии лучше металлических листов, в т. ч. с двусторонним защитным покрытием.
• На распашную калитку рекомендуется устанавливать замок с креплением к профильной трубе. Такой запор защищён от влаги, пыли и снега.
• При утрате привлекательности металлопрофиль следует заменить, зафиксировав саморезами к раме новое полотно.

Как самостоятельно сделать калитку из профильной трубы

Любой нормальный хозяин, имеющий загородный дом, дачу, земельный участок, хочет оградить свою собственность от лишних посторонних взглядов и посягательств на нее. Монтаж калитки из профильных труб своими руками будет отличной альтернативой готовым вариантам на строительном рынке. Кроме того, сам процесс изготовления отточит Ваше мастерство, а полученный результат будет радовать Вас на протяжении многих лет.

Чем хороша такая калитка?

Данное изделие пользуется спросом среди людей разного социального статуса вот уже много лет. Это объясняется наличием множества преимуществ:

1. Простота сборки и монтажа. Мастер может иметь невысокую квалификацию
2. Общедоступность и разнообразие профильных труб
3. Материал устойчив к влиянию окружающей среды
4. Приемлемая итоговая стоимость
5. Возможность создавать уникальный дизайн

Подготовка к работе и разработка чертежа

Перед тем, как начать делать калитку из профильной трубы, нужно определиться с некоторыми нюансами: подбор материалов и инструмента, выбор и разметка места установки, разработка подробного чертежа.

Если Вы не используете готовую разработку и уже обладаете некоторым опытом в создании подобных конструкций, то можете сразу приступать к разметке территории и составлении чертежа. Так можно сэкономить время и ресурсы.

Список необходимых материалов:

• профильные трубы для каркаса сечением 40×20 и более,
• трубы для опор с квадратным (прямоугольным) сечением 60×60 и более,
• обшивка (из деревянных досок, цельнометаллических листов или профнастила),
• саморезы для крепежа обшивки к каркасу,
• петли калитки с вмонтированным подшипником,
• замок и ручка,
• антикоррозийное средство, грунтовка и краска,
• цемент, песок, щебень.

Закупать все это нужно с небольшим запасом около 10-15%.

• электрическая дрель и сверла,
• болгарка и отрезной (зачистной) круг,
• электросварочный аппарат и электроды, например: АНО-2, ОМА-4, МР-3 до 2 мм,
• уровень, рулетка, угломер, катушка капроновой нити,
• слесарный молоток (с квадратным бойком),
• шуруповерт или крестовая отвертка,
• лопата.

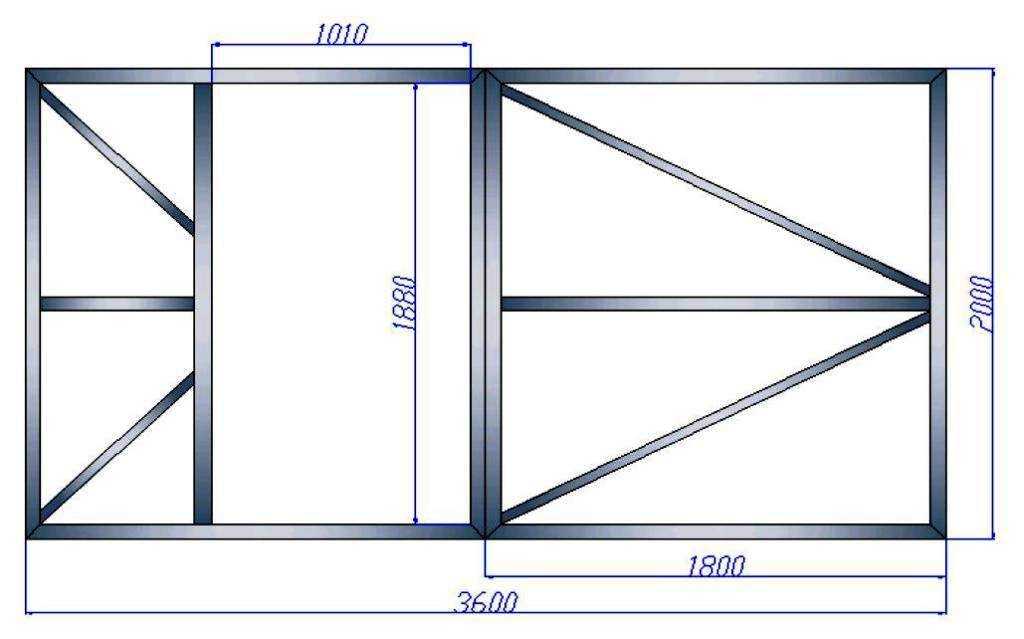

Переходим к чертежу калитки и определяем на нем: размеры и сечение профильной трубы для каркаса и опор, размеры самого каркаса и обшивки, высоту калитки над землей, расположение петель и замка.

Старайтесь соблюдать максимальную точность в расчетах. Результатом плохо разработанного чертежа может стать поведенная несимметричная рама.

Первый этап – установка опор

После разметки земли в процессе подготовки, выкапываются ямы под опоры. Предварительно купленные трубы для опорных столбов должны залегать в грунт на 1/3 от общей длины (должно быть предусмотрено в чертеже). Трубы обрабатываются антикоррозийным раствором и выравниваются в яме с применением строительного уровня. Ямы засыпаются щебнем и бетонируются раствором из песка и цемента в пропорции 3:1.

После заливки не надавливайте на столбы несколько суток.

После застывания, к трубам привариваются петли. Выполняется грунтовка и покраска.

Второй этап – сварка каркаса

В то время, пока застывает раствор, можно заняться изготовлением рамы калитки из профильной трубы. На слесарном верстаке или любой другой ровной поверхности выкладываются нарезанные по чертежным размерам сегменты каркаса. Места под сварку зачищаются болгаркой, напильником или наждачной бумагой. Располагаем отрезки в предполагаемую конструкцию и крепим их (желательно струбцинами).

Далее нужно решить: варим каркас своими силами или нанимаем сварщика. Для самостоятельной работы с ручной дуговой сваркой требуется соответствующая квалификация.

Ни в коем случае не пытайтесь варить сами, если не имеете навыка. Это опасно для здоровья и жизни.

Сварка выполняется поэтапно:

1. Прихватывается внешний контур труб.
2. Проверяется перпендикулярность углов ниткой и угломером.
3. Прихватываются внутренние перегородки и снова проверяются.
4. Все соединения надежно свариваются.
5. Сбивается окалина, зачищаются неровности.

К готовой конструкции привариваются петли опор и косынки под замок. Желательно проверить открытие/закрытие каркаса на опорах. Остается прогрунтовать и покрасить изделие пульверизатором. Подобная рама калитки из профильной трубы изображена на фото.

Монтаж калитки

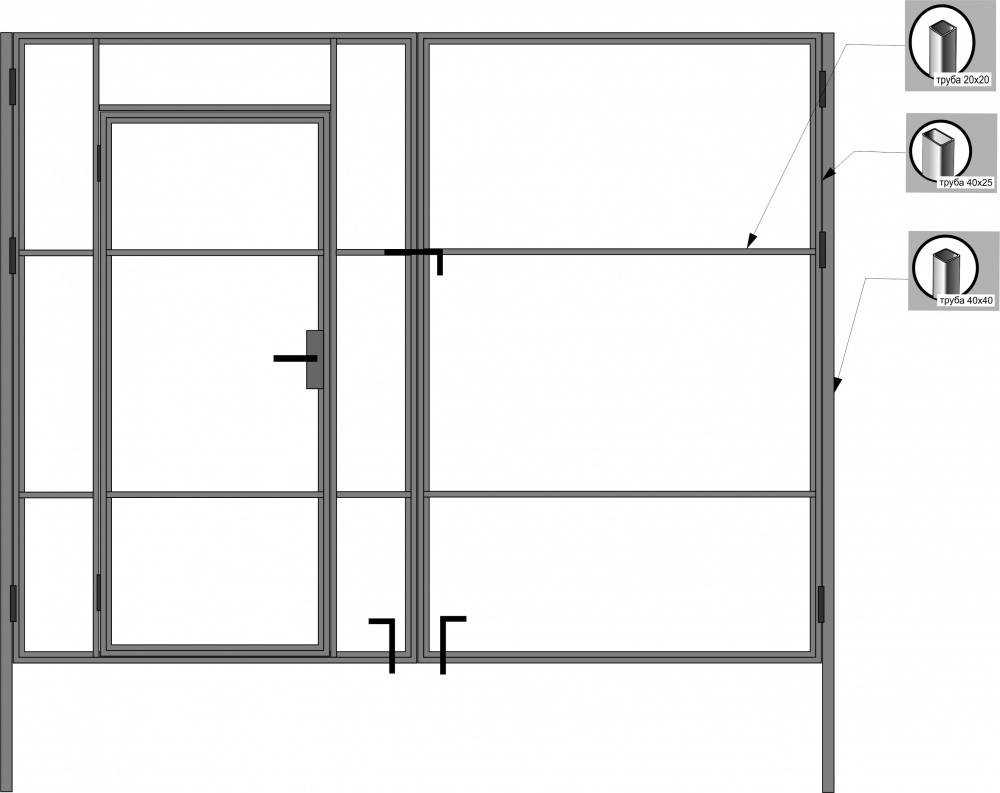

Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.

• 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
• 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
• 3) Производится усиление ворот посредством профильных труб.
• 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
• 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
• 6) После этого производится грунтовка всей конструкции в целом.

Профильная труба как материал для ворот

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Крепление фурнитуры

На завершающем этапе осталось просто установить элементы фурнитуры, которые будут надежно удерживать створки в закрытом положении и свободно открывать их при необходимости.

Рекомендуется закрепить вертикальные стопоры – шпингалеты. Делать это принято внизу, но если опоры соединены перекладиной, то можно и вверху. Проще купить готовыми.

Для уменьшения парусности конструкции со стороны двора устанавливают засов в горизонтальном положении. Им может служить профильная круглая труба.

Если ворота не планируется автоматизировать, то к створкам приваривают петли для крепежа навесного замка.

Особенности установки автоматики, других элементов фурнитуры подробно описаны в статье про откатные ворота, ссылка на которую приведена выше.

Конструкция из профильной трубы – это надежная основа ворот для частного сектора. При умении работать со сварочным аппаратом сборка будет выполнена быстро, а ворота получатся крепкими и прослужат долго.

Конструкция строения

Калитки, как правило, делают распашными

Калитка состоит из опор в виде столбов и дверной створки на каркасе, который фиксируется к стойкам с помощью навесов. Для закрывания врезают запоры, замки. Столбы выполняют из кирпича, делают стальные, железобетонные или деревянные. Внутрь монолитных и каменных опор вставляют закладные детали из толстого металла, уголка или прута, чтобы приваривать к ним раму калитки из профтрубы.

Дверь выполняют в виде отдельного прохода в заборе или совмещают с воротами. В этом случае каркас калитки размещают в одной из створок. Если перед двором проходит тротуар, открывание делают внутрь, чтобы не мешать пешеходам. При этом учитывают величину полотна, чтобы было расстояние для полного распахивания створки.

Распашная или раздвижная

Первый вариант относят к недорогим конструкциям, которые проще варить и монтировать. Такая калитка не требует устройства основания для установки направляющих балок, ей не нужен противовес и роликовые элементы. Распашную систему совмещают с воротами и экономят место перед въездом. Внизу полотно подрезают по высоте в местностях с большими снегопадами. Так на открывание не влияет образовавшийся сугроб.

Раздвижные схемы сложнее, т. к. направляющие прогоны чаще ставят внизу, для них требуется ровный фундамент. Есть варианты с устройством консольного передвижения полотна, при котором балку навешивают так, чтобы она не ограничивала высоту пролета, а ролики ставят внутрь каркаса створки. Автоматику ставят на распашные и раздвижные системы.

Выбор обшивки

На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.

Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.

Беспроигрышный вариант — профнастил

Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.

Дерево — вне моды и времени

Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.

Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.

Металлическая отделка

Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.

Это интересно: изделия из профтрубы.

Металлическая отделка имеет ряд нюансов

Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.

Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.

Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.

Монтаж

Материалы для обшивки калитки

Достоинства и недостатки

Изготовление ворот с использованием профилированной трубы дает такие преимущества:

1. Легкий вес сырья упрощает и ускоряет процесс транспортировки, монтажа.
2. Низкие цены на материалы сокращают траты на строительство.
3. Металлопрофиль легко поддается обработке, свариванию.
4. Конструкция получается прочной и жесткой.
5. Смотрятся такие ворота аккуратно и красиво.

Материал в тему: «Как правильно сварить откатные ворота»

Из недостатков:

1. Возможна коррозия металла в результате некачественной защитной обработки или ее отсутствия.
2. При креплении профиля резьбовыми элементами есть риск деформации изделия.

Эти недостатки нельзя считать критичными, поскольку при условии соблюдения всех этапов сборки, монтажа ворот, их можно и вовсе избежать.

Преимущества калитки из профиля

Конструкция обладает рядом преимуществ, которые владелец дома оценит по достоинству:

• дешевизна материала, позволяет при минимальных затратах смастерить отличную калитку;
• долговечность элемента забора;
• простота изготовления и установки;
• прочность и надежность;
• возможность выбора дизайна и декоративных элементов в виде ковки.

Материалы для изготовления калитки

Прежде чем приступить к сооружению калитки для забора из профиля, соберите нужный инструмент и материал:

столбы опоры.

• труба профильная металлическая для рамы. Для работы годится, материл диаметром 20 х 40 мм?
• уголки из металла 40 × 40 мм. Используются для создания перемычек;
• навесы из металла для монтажа;
• лакокрасочные и грунтовочные материалы для покрытия каркаса;
• фурнитура: ручка, замок, и др.

Для фиксации опорных столбов подготовьте щебенку, песок и цемент.
