Технология монтажа сэндвич панелей в каркасном домостроении

Основные нюансы при резке материала

В большинстве случаев, для полного завершения монтажа понадобиться резка панелей под удобный нам размер.

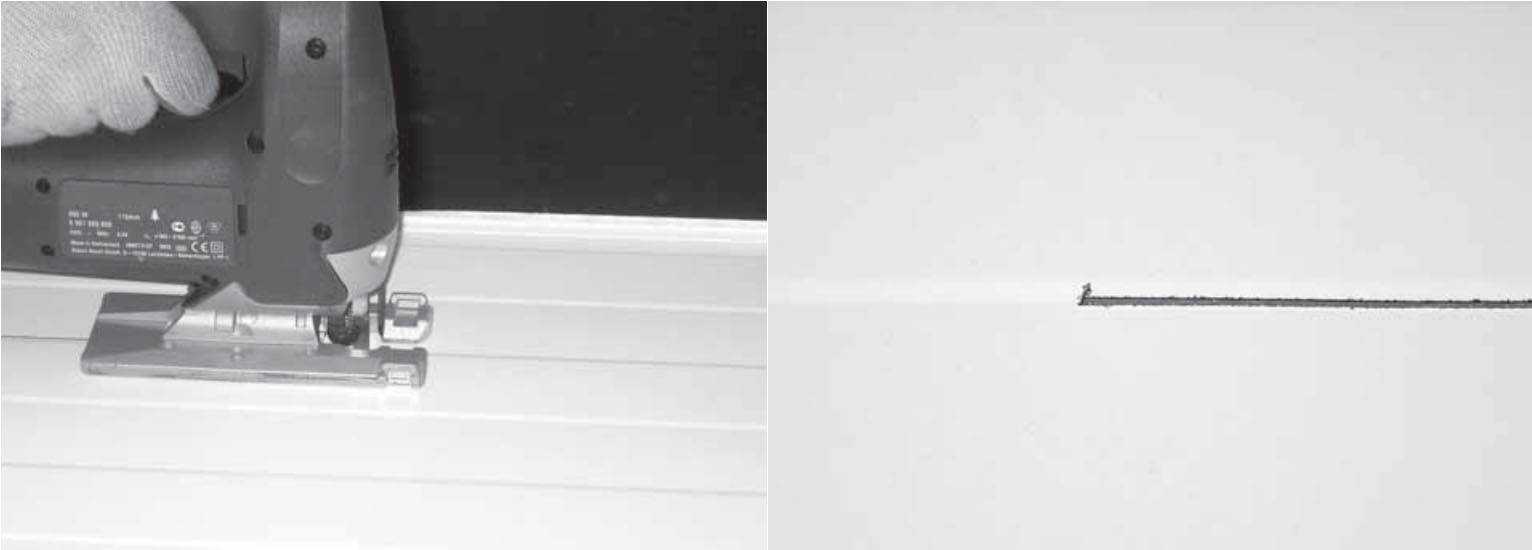

Резка пластиковых полотен при помощи электролобзика

Чем резать разнообразные сэндвич панели – метод обработки отличается в зависимости от того, какой материал применялся при изготовлении изделия:

• изделия из пластика пилятся простой ножовкой или же электролобзиком. При помощи последнего приспособления процесс резки проходит значительно легче, к тому же, качество спила получается выше;
• стальные полотна режутся ножницами по металлу. Можно использовать лобзик или циркулярную пилу, которые предназначены для холодной обработки. Поскольку сталь всегда покрывается защитным слоем, при резке нужно не допускать возможность его перегревания — это исключает использование болгарок, шлифовальных машинок и плазменной резки;
• СИП-панели необходимо резать с учётом того, чтобы сохранить в целости кромку изделия и обеспечить возможность ровного присоединения. Не следует использовать электролобзик. Рекомендуются к применению циркулярные электропилы, либо ручные приспособления.

Особенности материала

Важно приобретать качественный материал, так как в противном случае под воздействием прямых солнечных лучей панели могут потерять форму и пожелтеть

При работе с данным материалом следует соблюдать осторожность при механическом воздействии на него, например, нарезке. Материал достаточно хрупкий и можно повредить лист, если не рассчитать усилия. Материал достаточно хрупкий и можно повредить лист, если не рассчитать усилия

Материал достаточно хрупкий и можно повредить лист, если не рассчитать усилия

При работе с данным материалом следует соблюдать осторожность при механическом воздействии на него, например, нарезке. Материал достаточно хрупкий и можно повредить лист, если не рассчитать усилия. Работа с сэндвич панелями должна проводиться с осторожностью во избежание порчи материала

Работа с сэндвич панелями должна проводиться с осторожностью во избежание порчи материала

При недостатке места между петлей окна и стеной установить этот материал не получится

Важно учитывать, что оконный проем при использовании данного материала уменьшится с обеих сторон на толщину панелей

Транспортировка изделий может доставить трудности, так как листы имеют большие размеры. Однако в некоторых магазинах их режут на более мелкие фрагменты.

https://youtube.com/watch?v=IF9kB0oQLgE

Как собрать каркас для сэндвич панелей своими руками – фото, видео

Сэндвич панели на сегодняшний день пользуются особой популярностью. Для изготовления каркаса могут быть использованы различные виды материалов. Самыми популярными материалами, которые используются для возведения основания, являются древесина, металл и железобетон. Если вы обладаете определенными навыками и умениями, то можно изготовить каркас под сэндвич панели своими руками.

Делаем каркас своими руками

Преимущество

Главным достоинством каркасного строительства является тот факт, что как на его сборку, так и на монтаж требуется небольшое количество времени. Чтобы выполнить подобные работы потребуется не более двух недель. К металлическому основанию можно прикрепить конструкцию, состоящую из трех слоев. Сэндвич панели как раз являются таким строительным материалом.

Другим преимуществом металлического каркаса является то, что он обеспечит всей конструкции максимальную прочность. Можно не бояться за то, что будет иметь место усадка здания. Благодаря этому стены здания всегда будут оставаться целыми, не будут покрываться трещинами, а значит, всегда будут иметь привлекательный внешний облик. Благодаря металлическим основанием можно возводить здания, которые будут эксплуатироваться не менее чем полвека.

Основные узлы каркаса

Каркас можно собрать своими руками благодаря тому, что многие его детали изготавливаются заранее в заводских условиях. Во время изготовления деталей учитываются все нюансы проекта, а это значит, что можно определить какой именно фундамент потребуется и определить список нужных материалов.

Элементы конструкции обладают компактным размером и небольшим весом. Это значит, что не потребуется арендовать большой транспорт для их перевозки. Это позволит сэкономить значительную сумму денег.

Еще одно преимущество каркасного строительства заключается в том, что после выполнения всех работ, на площадке практически не останется мусора. Это так же позволит сэкономить те средства, которые в другой ситуации пришлось бы потратить на вывоз строительных отходов.

Каркасное строительство позволяет устанавливать пролеты большого размера, при этом нет необходимости использовать опорные конструкции специального предназначения.

Установка и крепеж всех элементов строения осуществляется только посредством соединений болтового характера.

Деревянный

Сборка деревянного каркаса не такая дорогостоящая как сборка основы из металла. Преимущество данного каркаса заключаются в том, что он отвечает всем экологическим требованиям. К тому же древесина обладает низким уровнем теплопроводности. Минус данного материала заключается в том, что он довольно легко воспламеняется.

Железный

Металлические профили, перед тем как будут использованы, проходят на заводах специальную обработку. Для этого используется метод горячего оцинкования. Также профили покрывают специальной эмалью, которая защитит их от воздействия коррозии. Стандартный профиль или тонкостенный может быть использован для возведения коттеджей. Элементы такой конструкции могут быть использованы, как для наружной, так и для внутренней обшивки. Также их можно использовать для монтажа дверей, окон и перегородок.

Чтобы установить металлическую конструкцию не нужно обладать специальными знаниями и навыками. Детали, так же как и их отверстия изготавливаются на заводе, поэтому их точность является максимальной.

Для сборки основания используется отверточный метод. К каркасу должна прилагаться инструкция, однако механизм сборки основания выглядит следующим образом:

• Стены строения собираются по отдельности. Вначале нарезается профиль, предназначенный для боковых стен. Соединяя их между собой, получим макет стены. На этот профиль, устанавливаются ребра. Расстояние между ними должно составлять 50 см. Посредством ленты, стенки соединяются по диагонали. Для соединения элементов используются саморезы и шуруповерт. На передней стене не забываем оставить отверстие для ворот гаража;
• Для потолка необходим более широкий профиль. Соединяем профиль и добавляем ребра, таким образом, получим обрешетку строения;

• Собранные стены доставляем на площадку, а соединяем их посредством тех деталей, которые шли в комплекте;
• На готовый остов ставим крышу здания. Для крепления ее к раме используем саморезы. Далее можно заняться обшивкой каркаса.

Подводим итоги

Для того чтобы собрать деревянный или металлический каркас не нужно быть мастером профессионалом. Каркасное строительство еще хорошо тем, что все детали легкие, а значит не нужно тратить день на дорогостоящую транспортировку.

Как поступить с оформлением документов

Самой распространенной ошибкой в деле капитального строительства является поспешность в принятии решений. Зачастую стремление как можно быстрее обзавестись недвижимым имуществом толкает людей на необдуманные поступки, например, до полного правильного оформления прав на земельный участок завозятся бетонные плиты, блоки, и через пару дней гараж готов. Как только стройка завершена, появляется законный владелец и через суд отбирает новенький гараж.

Оформление документов- процесс еще более тяжелый и длинный, требующий терпения и умения разговаривать с чиновниками:

1. На этапе выбора и оформления участка под строительство гаража необходимо начинать с уточнения информации в БТИ о том, является ли участок «чистым», нет ли судебных запретов на его выкуп, использование или аренду;
2. Если место под гараж приобретается в форме вступления в гаражный кооператив, потребуется справка из БТИ плюс решение местной власти о выделении конкретного участка под строительство;
3. Для выкупа земли потребуется выделить участок из общего плана, заплатить за выполнение проекта выделения и описания границ, вывести участок из договора аренды кооператива и только после этого оформлять договор купли-продажи.

К сведению! Полученный на руки договор аренды на 49 лет или свидетельство на право собственности будет являться основанием для начала стройки.

Если пойти обратным путем, построить бетонный гараж и попытаться добиться через суд признания его жилым помещением, процесс юридического оформления его вашей собственностью может затянуться на неопределенный срок. В отличие даже от построек из профнастила или сэндвич- панелей, каменные стены и фундамент будут основанием считать ваш будущий гараж капитальной постройкой и недвижимым имуществом.

Каркас, особенности установки и перевозки

Сэндвич панели делятся в зависимости от назначения на стеновые и кровельные. Тип панелей влияет на непосредственную сферу применения, материалы, используемые для производства конструкций. Крепление металлоконструкции производят специализированными крепежными деталями. Металлические заготовки изготавливаются отдельно. В процессе установки обязательно соблюдать все требования ГОСТов для сохранения целостности будущего здания. Установка панели осуществляется в определенном порядке, прописанном в нормативных требованиях к проектам застройки.

Очередной проблемой на пути строительства может стать процесс перевозки металлоконструкций на объект. Сэндвич панели перевозят и хранят придерживаясь принципов:

Доставка продукции на место работы осуществляется с помощью автомобильного или железнодорожного транспорта

Основным критерием выбора считаются габаритные размеры панели, чтобы в процессе материалам не нанести урон.
Используется стропильные фермы, играющие роль монтажного компонента.
Уделите внимание хранению теплоизоляционных материалов, которые в зависимости от состава нуждаются в различных температурных средах. Панели лучше хранить в отдельном боксе от других объектов производства.

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

• Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
• Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
• Надежность, удобство закрепления
• Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
• Для монтажа листа сэндвич панели достаточно двух, трех человек
• Высокое качество выполняемых работ
• Универсальность конструкции
• Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
• Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
• Простота и легкость эксплуатации
• Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

• Усилие сжатия
• Грузоподъемность
• Минимальный и максимальный интервал захвата
• Габаритные размеры
• Толщину панелей и их вес
• Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Установка опорных конструкций

Не менее важным моментом является определение ширины опорных элементов – системы креплений для придания большей прочности и жесткости всей конструкции облицовки. Для этого следует учесть такие параметры, как вес самой панели, ветровую нагрузку, расчетное количество пролетов и материал, из которого сделана стена.

Так, ширина внутренних/промежуточных опор для железобетонной или стальной поверхности должен составлять не менее 60 мм, для кирпича – не менее 100 мм, для дерева – не менее 60 мм. А размер крайних опор – 40 мм, 100 мм и 60 мм соответственно. В качестве опор используются швеллера.

Про виды облицовочных материалов для фасадов домов, узнаете здесь.

Недостатки, недоработки и прочие досадные факты

При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.

Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.

Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.

Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.

Для кровли – это критические показатели

И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).

Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.

К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.

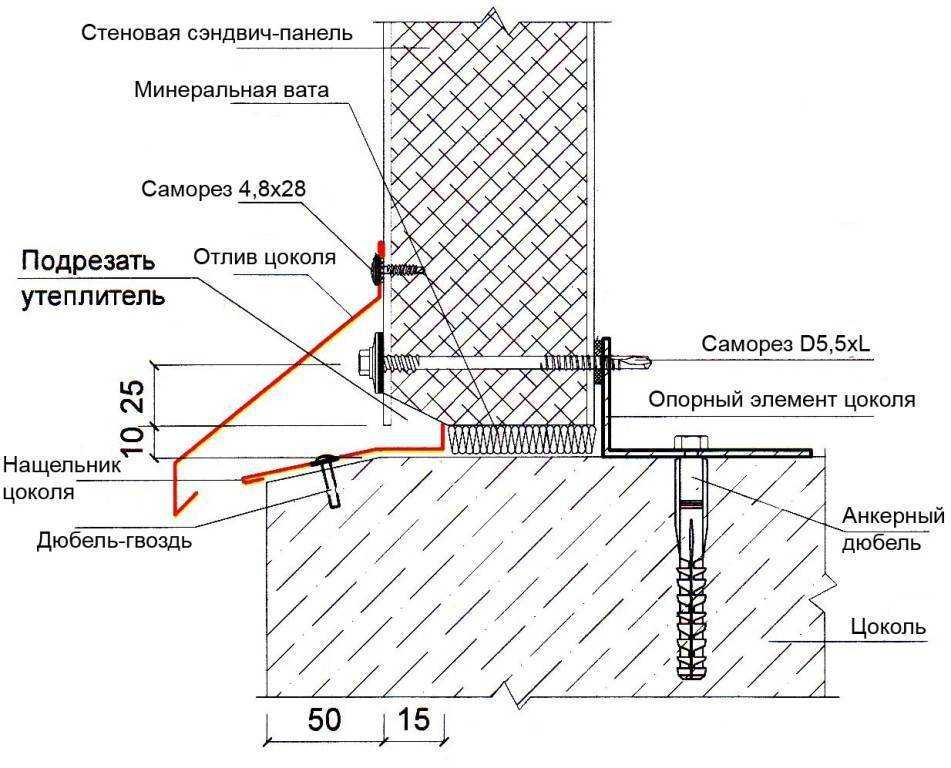

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

• Металлический каркас. Крепление панелей производится при помощи специальных самосверлящих винтов. Для этого в опорных элементах выполняются отверстия немного меньшего диаметра, в которые потом вкручивается винт.

• Деревянные направляющие. Для фиксации сэндвич панелей можно использовать обычные саморезы по дереву.
• Бетонное основание. Используются дюбели, которые вставляются в предварительно просверленные отверстия, после чего панели закрепляются при помощи анкеров.

Установка опорных конструкций

Не менее важным моментом является определение ширины опорных элементов – системы креплений для придания большей прочности и жесткости всей конструкции облицовки. Для этого следует учесть такие параметры, как вес самой панели, ветровую нагрузку, расчетное количество пролетов и материал, из которого сделана стена.

Так, ширина внутренних/промежуточных опор для железобетонной или стальной поверхности должен составлять не менее 60 мм, для кирпича – не менее 100 мм, для дерева – не менее 60 мм. А размер крайних опор – 40 мм, 100 мм и 60 мм соответственно. В качестве опор используются швеллера.

Про виды облицовочных материалов для фасадов домов, узнаете здесь.

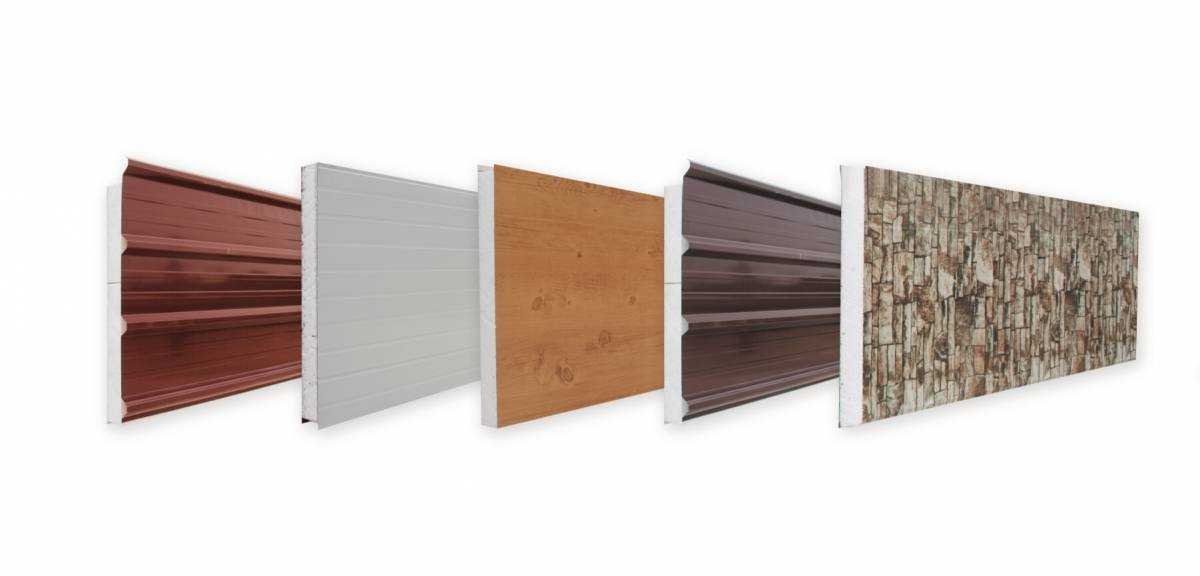

Покрытие сэндвич панелей

Современное устройство сэндвич панелей предполагает различные виды покрытий и утепляющих наполнителей. Покрытие для панелей типа сэндвич может быть из следующих материалов:

• оцинкованная сталь выделяется среди аналогов легкостью в эксплуатации, значительными антикоррозийными свойствами; чем толще слой цинка, тем дольше прослужит панель;
• алюцинк (в составе алюминий + цинк + кремний) — отражает УФ-излучение, допустимый температурный режим использования — до +315°С;
• гипсокартон (по бокам строительный картон, внутри гипсовый сердечник) — малый вес, экологическая безопасность, пригодность для жилых помещений;
• пластизол (ПВХ с пластификаторами) — обладает высокой плотностью, материал рекомендован для использования в сложных погодных условиях, не боится механических повреждений, соответствует требованиям внутренней и наружной отделки помещений;
• оргалит влагостойкий (древесина в виде стружек + клей) — надежная защита от влаги, на которую влияет качество клея;
• ОСП — это склеенная под давлением деревянная стружка;
• пурал (полиуретан + полиамид) — подходит для внешней и внутренней отделки, оберегает от нестабильных температур и резких перепадов, выгорания, коррозии;
• полиэстер — выдерживает длительный высокотемпературный режим, не выгорает, устойчив к механическим повреждениям;
• полипропиленом/полистиролом отделывают оконные проемы (сэндвич-откосы).

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация	Описание действия
	Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
	На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
	Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
	Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
	Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
	Устанавливаем минераловатную изоляцию. Элементы укладываем встык
	Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
	На колоны крепим уплотнитель, отступив от наружного края 20 мм
	Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
	Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

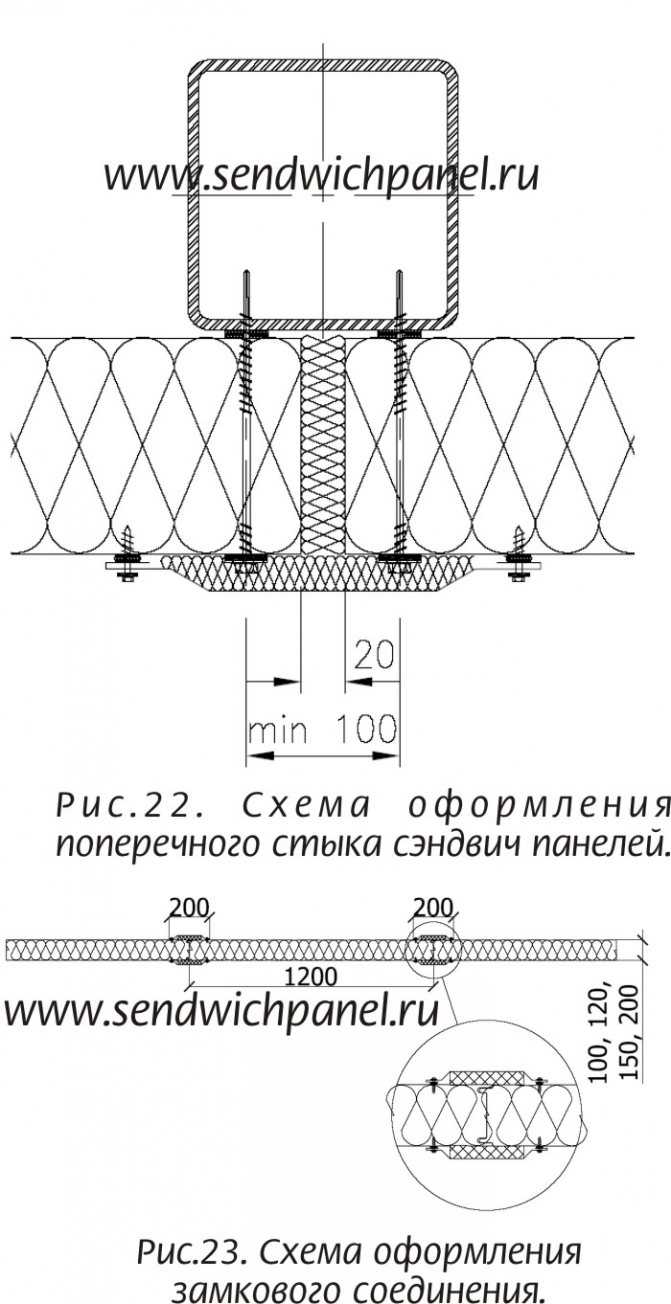

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
