Как осуществить нижнюю обвязку фундамента

Выбор стержней для армирования

Материал изготовления

Традиционный вариант — стальная арматура по ГОСТ. Стержни гибкие, прочные, выпускаются в большом ассортименте по диаметру и форме профиля. Каркас легко монтируется методом вязки или сварки.

На рынке также представлена композитная арматура. Стержни изготавливают из сплава с добавлением базальтовых, арамидных, углеродных или стеклянных частиц. Композитные материалы легкие, устойчивые к коррозии, недорогие по сравнению со стальными аналогами, но практически не сгибаются.

Тип профиля

Для основного каркаса используют стержни с периодическим профилем. Рифление улучшает сцепление с бетоном, повышает прочность конструкции. Для увязки арматуры ленточного фундамента используют более дешевые прутки с гладким профилем.

Технические характеристики

Опорные элементы каркаса изготавливают из арматуры класса AII или AIII. Характеристики металла должны соответствовать ГОСТ. Диаметр рассчитывают в процессе проектирования.

В качестве перемычек используют арматуру AI диаметром 6-8 мм. Металл должен хорошо свариваться.

Особенности при работе с ленточным фундаментом

Некоторые строители считают, что деревянную обвязку к ленточному фундаменту крепить не обязательно. Дескать, никуда не денется. Такое мнение в корне неверно, потому что не могут существовать независимо друг от друга отдельные части здания. Малейшие деформации и подвижки почвенных слоев, ураганные ветры, осадка здания могут привести к непоправимым последствиям. Поэтому, несмотря на надежность и прочность ленточного фундамента крепить к нему первый венец следует в обязательном порядке. Причем делать это нужно основательно и по всем правилам.

После заливки бетонной смеси, ее уплотнения и выравнивания горизонта, необходимо по верхней поверхности утопить болты, имеющие окончания в виде конуса или крючков. Анкера следует устанавливать с таким расчетом, чтобы обвязочные балки были прочно закреплены на фундаменте. После полного набора бетоном проектной прочности, выполняют все гидроизоляционные мероприятия. Боковые стороны изолируют мастиками или оклеечными материалами. Верхнюю плоскость укрывают несколькими слоями рулонных изделий, сажая каждый пласт на мастику. Далее укладку нижней обвязки делают так же, как и по столбчатому основанию.

Стеновой комплект

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Ленточный тип фундамента

Ленточный тип фундамента пользуется огромной популярностью при возведении домов с малым количеством этажей. Такая конструкция привлекательна простотой монтажа и невысокой ценой. Иногда ленточный фундамент укрепляют еще и с помощью свай. В этом случае он будет называться свайно-ленточным.

Ленточный фундамент будет хорош, если планируется подвальное помещение. Если грунт непучинистого типа, то идеальным будет выбрать мелкозаглубленную конструкцию. Если уровень промерзания довольно глубокий, то придется копать внушительную по глубине траншею или же усиливать фундамент посредством свай, которые вкручиваются пониже уровня промерзания.

Процесс строительства начинается с того, что на участке выполняется разметка, которая будет точно соответствовать расположению несущих стен и фасадов. В нужных местах вбиваются колышки, между которыми натягиваются веревки. Для того, чтобы обозначить толщину стен, параллельно стоит натянуть второй ряд прочной веревки.

Когда разметка подготовлена, по ней роются траншеи с глубиной 50-60 см. Если планируется укрепление сваями, то для них на 20 см ниже уровня промерзания грунта бурятся скважины.

Следующей стадией будет сооружение опалубки. Перед ее монтажом на дно траншеи следует уложить рулонный материал для гидроизоляции. Толщина опалубки, сделанной из обрезных досок, будет 5 см.

Расположение всех досок должно быть строго вертикальным. Над поверхностью земли они должны возвышаться максимум на 30 см.

Следующим шагом будет помещение арматуры 11-16 мм в конструкцию будущего фундамента. Она соединяется вязальной проволокой или же сваркой. Далее пойдет заливка бетоном. Для приготовления раствора используют 1 часть цемента минимум марки М500 и 3 части песка. Раствор можно приготовить в бетономешалке самому, но лучше приобрести готовый. Заливают приготовленную смесь за один раз, а уплотняют ее посредством вибратора. Снимать опалубку и начинать строительные работы можно уже через 5-7 дней.

https://www.youtube.com/watch?v=Bl-CePCp1S4

Ленточный или столбчатый фундаменты – самые популярные варианты для каркасного строения, хотя имеются и другие. Например, свайно-винтовой или же монолитный плитный. Все эти типы фундаментов объединяют предельная простота монтажа, надежность, долговечность и приемлемая стоимость.

Как сделать столбчатый фундамент? Ответ вы узнаете здесь.

А тут статья про фундамент под дом из газобетона.

В этом разделе https://stroika-dom.com/sistemy/uteplenie/ вы найдете много полезных статей об утеплении дома.

Процесс изготовления нижней обвязки ленточного фундамента

Обустройство обвязки на железобетонной ленте – несложная задача, которую можно выполнить самостоятельно без помощи профессионалов. Перед началом нужно проверить с помощью уровня, чтобы фундамент был ровным. Если перепады составляют более 1 см, их можно замазать бетонным раствором, который потом оставляют сохнуть сутки. При использовании досок в таком случае лучше монтировать два слоя вместо одного. Слабовыраженные неровности удаляются устройством для шлифования, оснащенным диском, предназначенным для бетонных поверхностей.

Пошаговая последовательность работ:

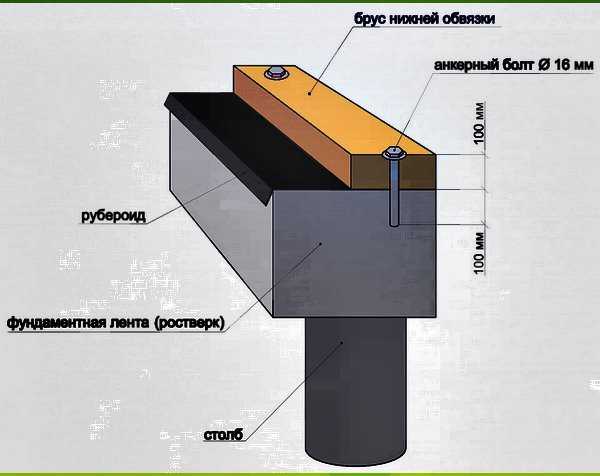

1. В участки стыковки фундамента с обвязкой монтируются анкеры либо пробки из дерева. Если укладывается 2 ряда досок, крепежные элементы должны быть крупнее.
2. На основание укладывают и закрепляют 2 слоя рубероида или иного гидроизоляционного материала, выпускаемого в рулонах.
3. Примеривают доски к фундаменту и просверливают в них отверстия под крепежные детали. Затем начинают закреплять элементы обвязки на основании.
4. Прочность угловых участков усиливается добавочными крепежными деталями.
5. Проверяется ровность выкладки по горизонтали. Если имеются перепады, их выправляют клиньями и подкладками.

Монтаж бетонного пола

Крыша каркасного дома

Фото 2. Каркас дома возведен под крышу

Остов каркаса должен обязательно находится под крышей.  Прежде чем вы начнете обшивку наружных и внутренних стен дома, устройства гидроизоляции каркасного дома, а так же теплоизоляции и пароизоляции стен каркаса, необходимо возвести каркас под крышу, еще до выполнения всех перечисленных действий. Перечислять все варианты крыш дома я не стану

В этом разделе я остановлю свое внимание на самой распространенной по конструкции крыше – двухскатной. Само устройство крыши мы с вами рассмотрим в той же статье, где будет описано устройство каркаса, а сейчас мы просто увидим визуально, как выглядит такая крыша и какие материалы нужны для ее устройства. Рисунок 2

Схематичное устройство двухскатной крыши каркасного дома
А – стропильная ферма крыши
Б – пароизоляционная пленка
В – обрешетка крыши
Г – гидроизоляция крыши (например, рубероид)
Д – кровельный материал (например, шифер или черепица)

Рисунок 2. Схематичное устройство двухскатной крыши каркасного дома
А – стропильная ферма крыши
Б – пароизоляционная пленка
В – обрешетка крыши
Г – гидроизоляция крыши (например, рубероид)
Д – кровельный материал (например, шифер или черепица)

Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

При возведении фундамента любой высоты применяется два пояса армирования:

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:

   • менее 3м применимо сечение в 10мм;
   • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
3. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
   • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

Еще больше информации о расчете арматуры в видео:

Преимущества и недостатки столбчатого фундамента

Рассчитанные самостоятельно и обустроенные своими руками столбчатые фундаменты для каркасных домов и построек без подвальных помещений, не оказывающих сильного давления на грунт, просты в исполнении и относительно дёшевы.

Столбчатый фундамент — простой в монтаже и доступный по стоимости материалов

По отзывам опорно-столбчатые фундаменты обладают достаточно внушительным списком преимуществ:

1. Могут быть спроектированы, рассчитаны и построены самостоятельно, без привлечения специальной техники и специалистов.
2. Могут быть устроены практически на любых почвах (исключая те, где возможны процессы пучения или имеются высоко расположенные грунтовые воды).
3. Могут быть расположены на участках с заметными перепадами по высоте (и даже на склонах холмов).
4. Не требуют подготовительных работ по выравниванию ландшафта.
5. Могут быть возведены в кратчайшие сроки (максимальное время постройки столбчатого фундамента с нуля – 2 недели).
6. Не нуждаются в сложной и дорогостоящей гидроизоляции.
7. Прочность и долговечность конструкции (возведённый со тщательным соблюдением технологии работ столбчатый фундамент может прослужить более полувека).
8. Относительная низкая итоговая стоимость.

Армирование столбчатого фундамента осуществляют с помощью стальных прутков

При этом недостатков у столбчатых фундаментов всего два:

1. Не предназначены для тяжёлых строений из кирпича и многоэтажных зданий.
2. Исключено создание подвальных помещений.

Установка половых лаг на обвязку

После того как цоколь, фундамент и обвязка установлены, разрешено приступать к монтажу половых лаг на обвязку. Для этого, чаще всего, используют брусья из дерева или оцилиндрованные бревна, которые укладывают горизонтально. Сам процесс укладки лаг требует соблюдения определенных технологий.

Для начала следует подготовить материал, который будет использоваться в качестве половых лаг. Лучше подойдет брус из хвойных  деревьев, тщательно просушенный. Влажность брусьев не должна быть больше 20%. Лаги выбирают правильной формы, ровными по длине и сечению, а это достигается обработкой электрорубанком. Во избежание разрушения, гниения, деформации от другого негативного воздействия лаги рекомендуется обработать специальными защитными покрытиями в несколько этапов, с периодами сушки.

В процессе установки половых лаг на обвязку следует:

• выставить лаги с использованием строительного уровня, подкладывая при необходимости чопики (половые лаги крепятся перпендикулярно окну);
• вмонтировать промежуточные бруски;
• закрепить финишное покрытие;
• уложить подложку и утеплитель.

Жесткого крепления половые лаги не требуют, но строительными металлическими уголками связать можно. Затем на уложенные лаги крепится половое покрытие (фанера, доска и т.д.)

Нижняя обвязка играет значительную роль в строительстве любого каркасного здания, будь то жилой дом, либо складское помещение. Достаточно соблюсти  технологические особенности монтажа, и долговечность постройки гарантирована.

Инструменты для связывания арматуры

Правильная вязка арматуры для ленточного фундамента предполагает то, что узлы должны накрепко фиксироваться проволокой. Если это не будет выполнено, то при вибрации цементобетонной смеси узлы могут окончательно развязаться. После это повлечет за собой повышенные нагрузки и преждевременное разрушение.

У ленточного фундамента арматура вяжется:

• Руками — крючком;
• Иннерционным крючком;
• Пистолетом.

Крючок для связывания

На вопрос как правильно вязать арматуру на ленточный фундамент можно ответить, что сначала нужно выбрать хороший инструмент.

Вязальные крючки отличаются по форме. Выбор инструмента сугубо индивидуален. Приобретайте его исходя из собственной техники связывания. С не подходящим инструментом очень быстро устанут руки, и вы рискуете натереть себе мозоли.

Они небольшого размера, подходят для связывания в как труднодоступных местах, так и при обычной обстановке. При покупке крючка присмотритесь повнимательнее и опробуйте сразу.

Самодельный вязальный крючок

Самодельные крючки делаются по шаблону, как и модели, изготавливаемые на производстве. При их производстве используют арматуру, которую затачивают сбоку и сгибают в тисках. Ручку делают из расплавленного пластика, а после накручивают. Также для ручки может быть использована трубка из полимеров.

Арматура вяжется ими схематично, надежно, с обязательным соблюдением расстояния между узлами. Поэтому самодельные крючки также отлично подходят для вязки.

Шуруповерт с крючком

Использование шуруповерта или другого полуавтоматического инструмента позволит ускорить процесс работы, а также возможно поможет разгрузить ваши руки. Связывая арматуру ленточного фундамента своими руками, вы прикладываете больше усилий, а это при больших объемах работ может существенно отразиться на вашей производительности.

Крючок располагается на ножке. Во время работы крючок цепляет проволоку, подтягивает ее усилием вверх, а ножка, поворачиваясь, делает обороты и скручивает концы проволоки. Операция производится до достижения необходимого затягивания узла.

Вязальный пистолет

Он является лучшим инструментом для самого качественного скрепления. Но он довольно дорогостоящий. Он используется профессиональными строителями, которые не могут позволить себе терять время. Аппарат имеет сменную катушку, на которую намотана проволока. Эти катушки заряжают прибор.

Большим бонусом этого инструмента является его так называемая «автономность». Работая с ним у вас нет нужды подключаться к сети, что делает его еще более удобным. Также помимо высокой стоимости он имеет еще один существенный недостаток. Вязальный пистолет не используется в местах ограниченного пространства.

Связывание кусачками

Еще один способ вязания арматуры ленточного фундамента своими руками. Используется при необходимости связать несколько проволочных узлов потому, что при долгой работе с плоскогубцами сильно устанут руки. При больших объемах работ намного более предпочтительно использовать другой инструмент.

Обвязка каркасного дома на ленточном фундаменте. Как осуществить нижнюю и верхнюю обвязку каркасного дома?

Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.

Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.

К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.

Строительные материалы

С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.

В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.

Главными достоинствами хвойной породы являются:

• высокая прочность;
• достаточно продолжительный срок эксплуатации;
• водонепроницаемость;
• ровный ствол дерева.

Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.

Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.

Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.

Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.

Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.

Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины . Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

Варианты конструкции

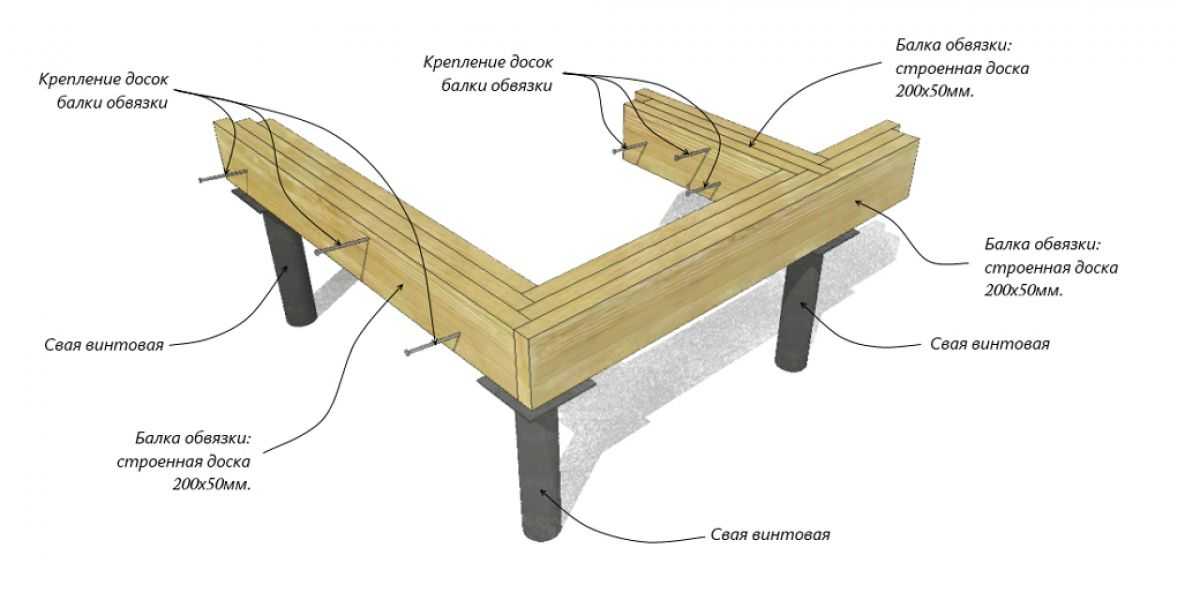

Сплоченная доска

Единицы используемого для обвязки материала могут иметь разную форму. Это могут быть бревна, цельные брусья или составленные из нескольких слоев доски.

Сплоченная доска

Для обвязки из досок подходят пиломатериалы, качественно пропитанные антисептическим составом. Если достать такое сырье не удалось, можно взять лиственницу. Ее смола обладает обеззараживающими свойствами. Экономить на качестве материала не следует – конструкции из гниющего дерева быстро приходят в негодность.

Для обвязки используют материалы, состоящие из 3-4 скрепленных вместе досок сечением в 0,05 на 0,2 метра. Они должны быть тщательно откалиброваны по габаритам; по возможности стоит это сделать самостоятельно. Допускается использование нестроганого сырья. Монтируют доски, прибивая или прикручивая их крепежными элементами по образцу шахмат.

Брус

Брус

Цельные бруски могут иметь габариты 0,15х0,15, 0,15х0,2 или 0,2х0,2 метра. Последние два варианта считаются эквивалентными соответственно трем и четырем скрепленным доскам с габаритами 0,05х0,2 м. Если одна из сторон бруска равна 0,2 м, его помещают на оголовки меньшим боком – тогда конструкция будет иметь высоту 0,2 м.

Используемое сырье не должно иметь влажность выше 12%, гнильцу или сучковатости. Брусья обязательно подлежат химической обработке. Для этого используются противогрибковые составы, антисептики, средства, предупреждающие возгорание и проникновение влаги. Поскольку еловая древесина имеет много сучков, она меньше подходит для работ, чем кедр или сосна.

Соединять находящиеся рядом элементы можно по-разному. Популярен способ «в полдерева»: в этом случае в соседних брусках прорезаются выемки в половину толщины. Еще один способ подразумевает такое создание вырезов под скошенным углом, чтобы при скреплении не образовывалось лакун. Используют также замок формата «шип-паз». Чтобы вырезы получились точнее, стоит купить или взять в аренду рубанок.

Бревно

Необработанные бревна отличаются прочностью и лучше всего выдерживают веса. У этого материала наименьшая стоимость, но бревна сложны в монтаже из-за своей неправильной формы, затрудняющей подгонку, укрепление на основании и монтаж стен.
