Сколько весит бетонный блок фбс и его описание

Разновидности фундаментных блоков

Сортамент изделий приводится в документе ГОСТ 13.579-1978. Высота элементов колеблется в пределах 30 — 60 см, ширина составляет 30, 40, 60 см, а длина бывает 0,9 – 2,4 м. Размер по длине включает ширину монтажного шва между блоками, поэтому фактические размеры камня всегда на 20 мм меньше по всем направлениям. Материалом служит тяжелый (В7,5 – В15), силикатный бетон (В10 — В12,5), керамзитобетон (класс В3,5 – В 7,5), при этом вес блока ФБС зависит от марки цемента и наполнителя.

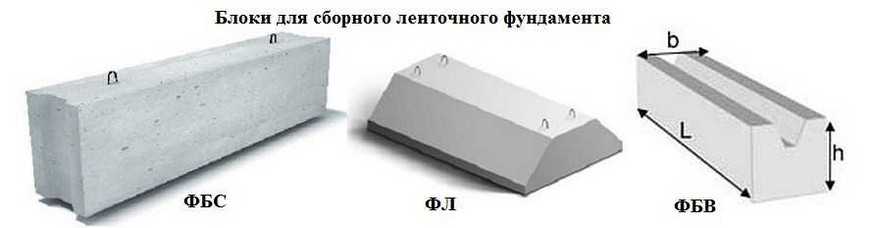

Выпускают виды сборных блоков для фундамента с обозначением:

• стандартные сплошные изделия – ФБС;
• камни с пустотами внутри, чтобы снизить массу – ФБП;
• блоки с вырезами под коммуникации или трубы – ФБВ;
• сборные подушки под опору строения – ФЛ.

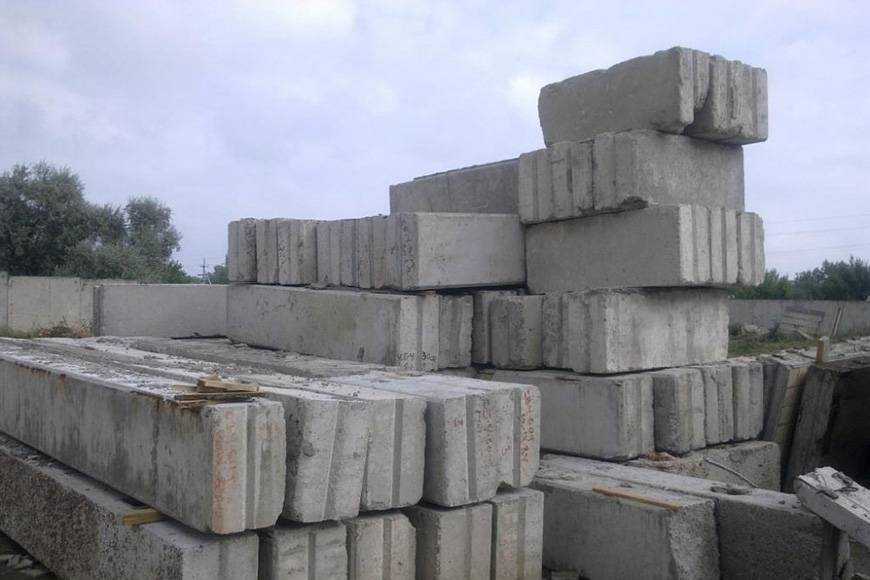

Сплошные (ФБС)

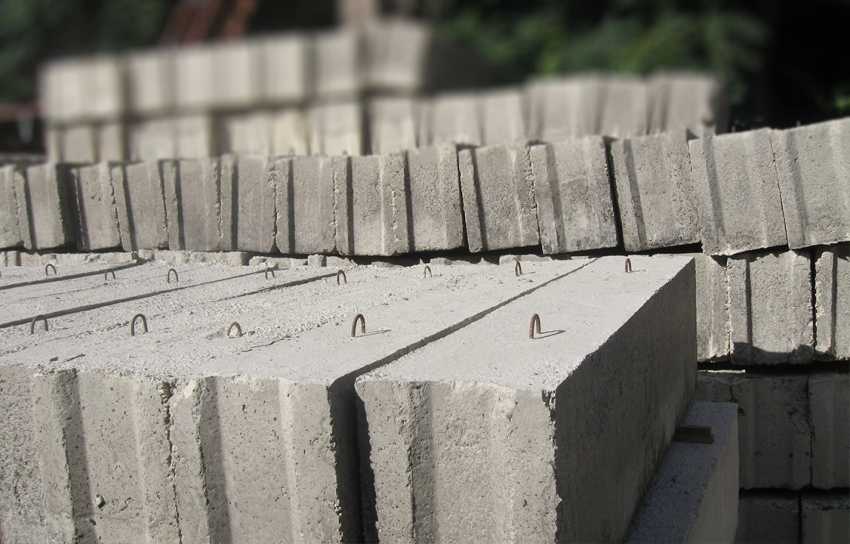

Сплошные бетонные блоки

Тип полнотелых конструкций отличается большой прочностью по сравнению с пустотными группами. Чаще эти блоки используют для строительства фундамента здания, возведения стен хозяйственного подполья и технических подвалов. Элементы имеют прямоугольную форму с внутренним армированием или без него, от этого зависит, сколько весит блок ФБС.

Технология изготовления предполагает вибрацию смеси, чтобы добиться стандартного размера с гладкой поверхностью. Нарушение процесса ведет к появлению неровностей, поэтому получаются разрывы при укладке блоков и снижается прочность ленты фундамента.

Характеристики полнотелых конструкций:

• материалом для сплошных камней служит тяжелый бетон усредненной плотности от 1,8 т/м3;
• стандартные размеры по ширине 30, 40, 50, 60 см, по высоте – 28 – 58 см, длине – 1180, 2380.
• монтажные уши ставят на 30 см от краев блока, заподлицо с плоскостью.

Отклонения габаритов по длине разрешают ±13 мм, ширине и высоте — ±8 мм, допуск по размерам вырезов и отверстий составляет ±5 мм. Нормы позволяют отклонение прямолинейности на 3 мм по всей длине сборной конструкции, при этом возникают небольшие отклонения от номинальной массы.

Сплошные с вырезом (ФБВ)

Блок ФБВ

Изготовитель предусматривает продольную выемку в блоке, чтобы можно было проложить водопровод, канализацию или другие коммуникации. Иногда изделия ФБВ производят по индивидуальному заказу, который учитывает конкретное направление выреза на поверхности или сквозное отверстие внутри блока. От количества выемок зависит, сколько весит бетонный блок.

Характеристики изделий ФБВ:

• длина – 88 см, ширина – 40, 50 см, высота 58 см;
• вес варьируется от 0,28 до 0,58 тонн в зависимости от размера блока;
• объем изделия составляет 0,161 и 0,202 м3;
• сталь составляет 0,76 кг в общем весе.

Пустотелые (ФБП)

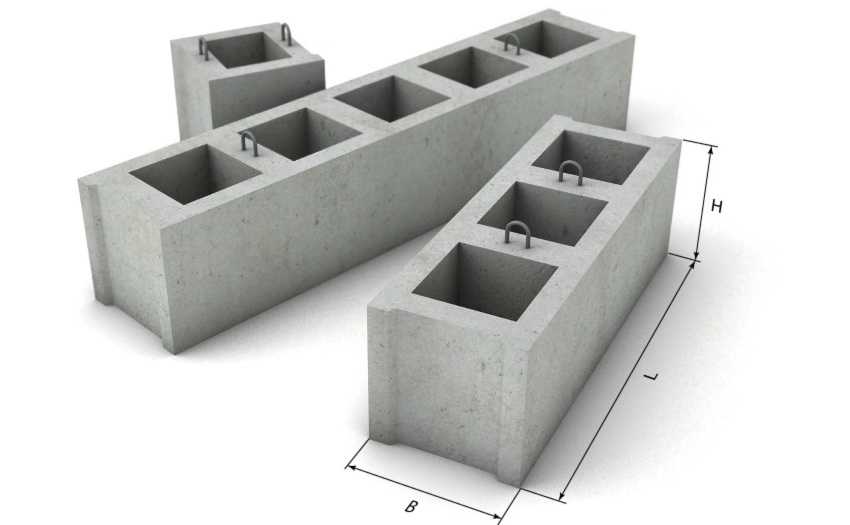

Пустотелые блоки

Пустотные элементы изготавливают стандартной длины 240 см, но по высоте и ширине различаются. Выпускают сборные конструкции с замкнутыми внутренними воздушными полостями по вертикали или горизонтали. Блоки ФПБ имеют меньшую массу по сравнению с размерами, весом ФБС, но их применение строго регламентировано.

Облегченные типы нельзя использовать для возведения основания дома во влажных грунтах. Почвенная жидкость может проникать в тело фундамента и накапливаться в полостях. Во время заморозков вода расширяется и разрывает бетонную массу, появляются внутренние трещины. В бетоне не допускают микротрещин, расселин, исключение составляют местные усадочные дефекты.

Наружные расслоения допускают:

• плотные и тяжелые силикатные смеси – 0,1 мм;
• легкие составы – 0,2 мм.

Качество арматуры и стальных элементов укрепляющего каркаса регламентируется в ГОСТ 10.922. Производитель дает гарантию на соответствие выпускаемой продукции требованиям нормативных стандартов, ГОСТов или технических условий ТУ. Потребитель отвечает за правила складирования и хранения бетонных блоков, перевозку контролирует та организация, которая занимается транспортировкой.

Подготовка основания

Подготовительный этап подразумевает удаление плодородного слоя почвы

Для подготовки фундамента выполняют следующие операции:

дно ямы засыпают песком (10-20 см), проливают водой, разравнивают и утрамбовывают;на образовавшуюся подушку укладывают полиэтилен или рубероид. Можно выполнить цементную стяжку толщиной 5-7 см или укладку блоков ФЛ.выравниваютна верх подушки укладывают арматурную сетку. Необходимо проследить, чтобы ее край и грань блока находились друг от друга не менее, чем на 3 см;связывают арматуру с помощью проволоки и заливают сетку раствором.

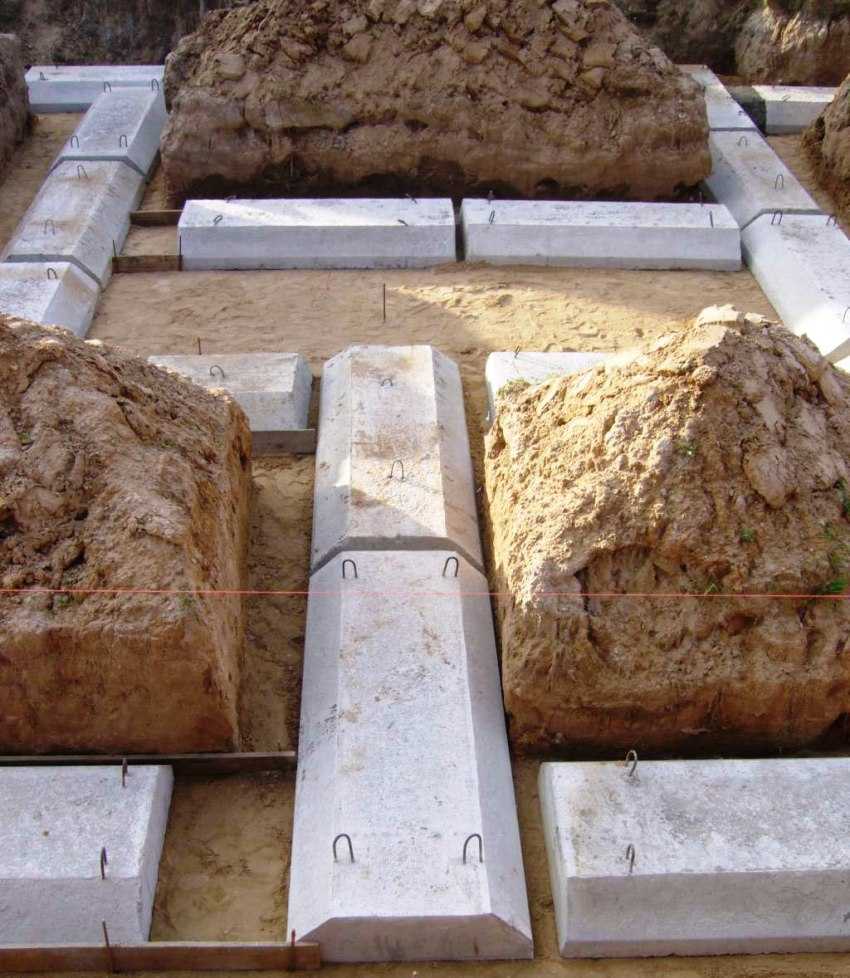

После выполнения подготовительных работ, в яму ставят бетонные блоки.

Чтобы сделать это своими руками, придерживаются такой технологической последовательности:

ФБС первого уровня укладывают, начиная от угла;бетонным раствором заполняют шов, причем и вертикальный, и горизонтальный;производится кладка последующих уровней , согласно принципа кирпичной перевязки. Это значит, верхние блоки должны опираться на нижние так, чтобы перекрыть вертикальные швы центром.

Фундаментные блоки для строительства

Сэкономить время при строительстве недвижимости, а также справится с жесткими внешними воздействиями (климат, кислотность почвы и др.), позволит покупка «фундаментный блок 2400х500х600 вес цена». Невысокая стоимость бетонных конструкций и хорошее качество, обуславливает высокий потребительский спрос на товары.

Сырьем для изготовления блоков служит тяжелый бетон, арматура и присадки, которые способствуют высокой прочности готовой продукции. Блок бетонный 500х600х2400 вес, которого зависит от ряда факторов, выпускается согласно современной технологии и соответствует проектным требованиям для сооружений и зданий.

Универсальный состав изделий может применяться для закладки фундамента сооружений в жестких климатических условиях. Возведение стен подвалов, разных хозяйственных помещений, не обходятся без такого строительного материала. Покупая фундаментные блоки, заказчики приобретают уверенность в завтрашнем дне.

Сфера использования блоков

Сплошные фундаментные блоки задействуются при строительстве фундаментных оснований и стен несущего характера. Это считается их основное предназначение. Кроме того, из блочных камней возводят подпорные стенки, эстакады, мосты, пандусы, используют их для устройства ограждений. В частном жилом секторе можно найти и погреба, сооруженные из фундаментных блоков.

Приведем описание основного использования этого строительного материала.

Фундамент

Устройство фундамента из блоков ФБС разрешается на тех почвенных участках, которые пригодны под возведение сборных ленточных фундаментов из блоков фбс. Хорошо, если грунт окажется скального типа или песчаного. На более слабых почвенных участках, возведя два очередных блочных ряда, устраивают армопояс – заливка монолитной ленты на блоки фбс по арматурному каркасу. Кроме того, спецификой строительства из фундаментных блоков на таких землях предусматривается устройство армирующего пояса по всему дну котлована до выведения первого ряда. После этого устраивается песчаная подушка под фбс блоки.

По малопучинистому грунту разрешается возводить прерывистую фундаментную основу. Такая особенность позволяет экономить объем материала и финансовые средства. В таких фундаментах между блоками остаются пустотные места, которые в дальнейшем засыпаются грунтом и трамбуются.

Такие основания, как и фундаменты из блоков в один ряд, возводятся под малоэтажные объекты, возводимые из строительных материалов легкого типа.

Кроме того, на участке со слабым почвенным составом первый ряд может быть выложен фундаментными блоками с подпятником (подушкой). Такие блоки отличаются большей шириной, увеличивая площадь основания. Между ними оставляют промежутки до 0.7м, заполняемые землей. На «усиленный» ряд укладывают сплошные блоки, чтобы шовные участки приходились на материал нижнего ряда.

Общая информация о блоках ФБС

ГОСТ расшифровывает аббревиатуру как «фундаментный блок сплошной». Для изготовления бетон заливают в формы, которые придают изделиям вид прямоугольных параллелепипедов. В торцах предусмотрены выемки, обеспечивающие плотное прилегание элементов при укладке.

Главные особенности

Фундаментные блоки – это сплошные бетонные конструкции различных размеров, правильной геометрической формы. Их прочность зависит от плотности раствора. Полученный бетон соответствует расчетным статичным нагрузкам на сжатие.

Металла используется мало: в среднем на изделие уходит 1,5 кг. Из верхней части выступают стальные проушины для зацепления при установке. Клиент может заказать конструкции без монтажных петель – стандарты это допускают.

Согласно ГОСТу, блоки бескаркасные, но крупногабаритные изделия по желанию заказчика усиливают продольной арматурой, что повышает их вес и прочность.

Технология изготовления предусматривает уплотнение бетона с применением вибростолов или глубинных вибраторов. Быстрое отвердевание и набирание прочности достигаются пропариванием бетона. Без него естественный процесс длится дольше. На качество блоков используемая технология не влияет.

Предназначение и области применения

Главная сфера применения ФБС – строительство сборных фундаментов. Правильная форма позволяет по принципу конструктора быстро смонтировать опорную часть строений. Технические характеристики такого основания уступают лишь монолитной железобетонной конструкции.

Блоки ФБС используются для строительства сборных фундаментов.

Фундаментные блоки также применяют для возведения стен отдельных видов строений:

• подвалов;
• цокольных этажей;
• погребов.

ФБС используют в частном домостроении и при возведении многоэтажных зданий.

Преимущества

Конструкции производят по ГОСТу Конструкции производят по ГОСТу. Контроль за процессом обеспечивает соответствующие технические характеристики. Материал высокопрочный, что исключает деформацию, гарантирует долговечность. Материал высокопрочный, что исключает деформацию, гарантирует долговечность

Использование ФБС в строительстве дает выигрыш во времени и финансах:

1. Не нужны опалубка и арматурный каркас.
2. Элементы быстро устанавливаются в котлован.
3. Сразу после монтажа можно возводить стены.

Блоки ФБС производят по ГОСТу из высокопрочного материала.

Изделия различаются по размерам и характеристикам. Грамотный подбор элементов существенно экономит деньги. Количество блоков легко подсчитать, зная стандартные параметры.

Вес блоков ФБС | Фундамент для Дома

Железобетонные конструкции можно использовать в условиях практически с любым климатом, так как они наделены непревзойденными техническими характеристиками.

Вес фундаментных блоков ФБС и свойства зависят от типа изделия.

Основные типы бетонных блоков и их вес

Фундаментные блоки различают по форме и конструкции. Они бывают:

• Сплошные;
• Пустотные;
• Сплошные с вырезом.

Конструкции сплошного типа характеризуются полностью заполненным пространством. Их наполняют армированной арматурой или заполняют бетоном. Эти блоки выдерживают значительную нагрузку и их прочность, в отличие от других изделий, наивысшая. Следовательно, вес фундаментного блока сплошного типа больше, зависит от габаритов конструкции и колеблется от 300 кг до 2000 кг.

Сплошные блоки со специальными пазами позволяют прокладывать всевозможные коммуникации. Они имеют вырезы, поэтому и вес бетонных блоков ФБС намного меньше сплошных. Такой вид конструкции снижает время на подключение теплосетей к источнику электроэнергии, зданий к водопроводу или системам теплоснабжения. Вес каждого из этих блоков достигает 500-700 кг.

Блоки пустотного типа производятся с полостями, которые в процессе строительства заполняют различными материалами, проводят гидроизоляцию или применяют теплоизоляцию.

Они намного легче остальных конструкций и поэтому применяются в тех ситуациях, когда в связи с геологическими условиями невозможно использование сплошных секций большой массы.

Вес блоков ФБС пустотного типа варьируется от 20 кг до 200 кг.

На вес фундаментных блоков ФБС также влияет материал, из которого они изготовлены (тяжелый бетон, силикатный бетон или керамзитобетон).

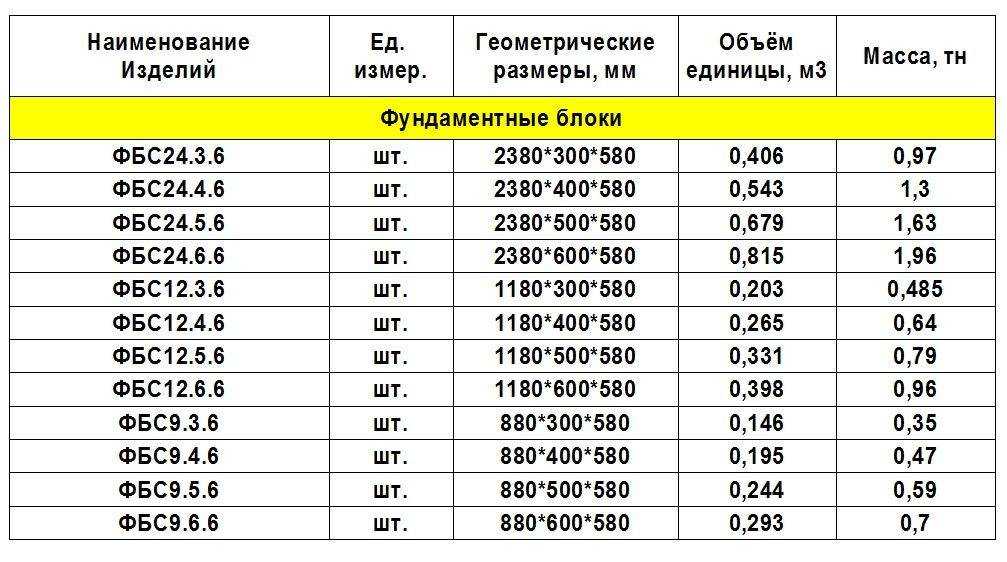

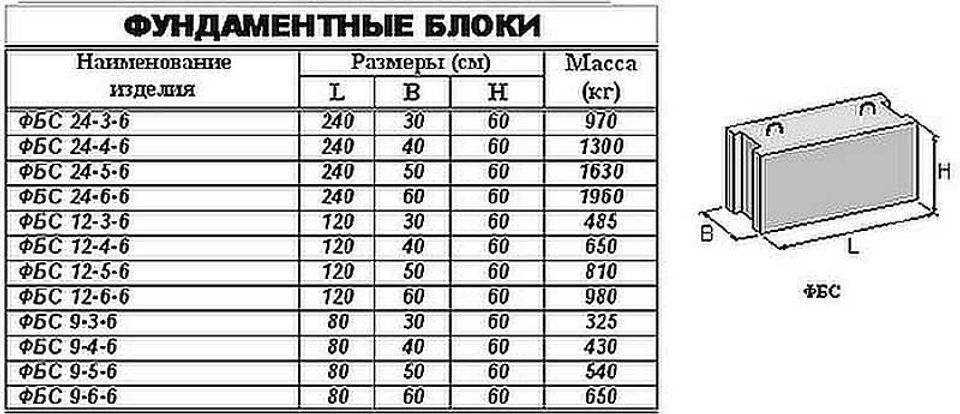

Зависимость веса ФБС блоков от размеров

Блоки ФБС размеры и вес которых взаимосвязаны, изготавливаются из бетона тяжелого типа с высокой плотности. Каждое изделие маркируют, принято такое условное обозначение:

• Аббревиатура: ФБС;
• Габариты: первое значение – длина, второй показатель – ширина, а третья цифра – высота;
• Материал: «Т» — тяжелый бетон, «С» — силикатный и т.д.

Высота каждого блока одинакова. Она составляет 58 см. А вот от длины и ширины изделий зависит вес блоков ФБС. Железобетонный блок длиной в 88 см и шириной от 30 до 60 см будет весить 350-700 кг. К этим изделиям относят ФБС 9-3-6т, ФБС 9-4-6т, ФБС 9-5-6т, а также ФБС 9-6-6т.

Конструкции с длиной в 118 см и шириной от 30 до 60 см будут весить больше. К ним относят ФБС с маркировкой 12-6-6, 12-5-6, 12-4-6, 12-3-6. Вес блоков ФБС составит 450-1000 килограмм.

ФБС с габаритами 238х30х60см, 238х40х60см, 238х50х60см и 238х60х60см весят 950-2000 килограмм.

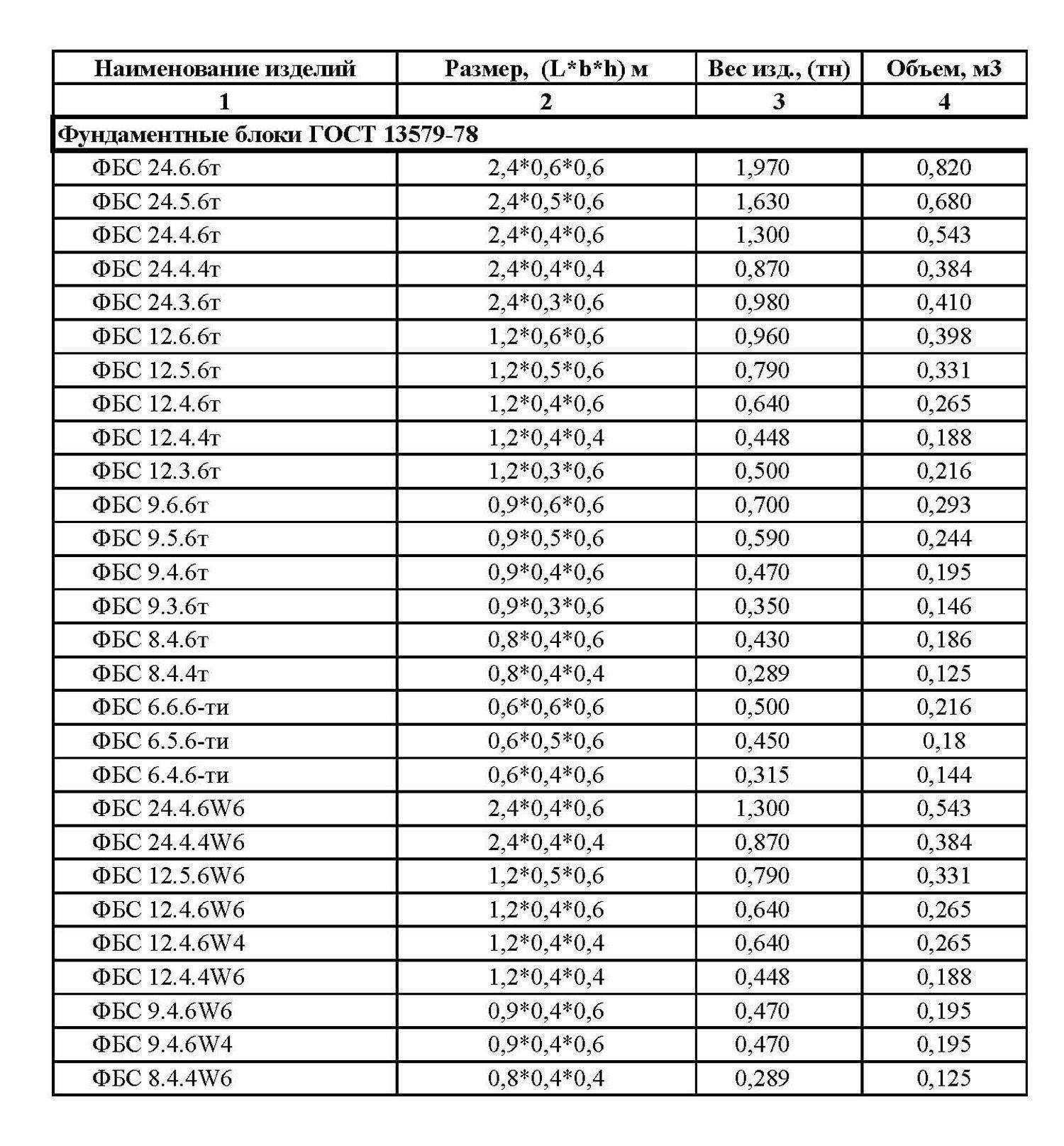

В государственном стандарте, регламентирующем производство железобетонных изделий, указаны блоки ФБС размеры и вес. Можно подробно ознакомиться с этим документом, где указаны технические требования изготовления блоков из силикатных и тяжелых бетонов плотностью не меньше 1800 кг/м3.

Зачем необходимо знать массу ФБС блоков

Государственный стандарт ГОСТ 13579-78 нормирует не только прочностные характеристики железобетонных изделий, а также устанавливает габаритные размеры и массу. Зачем нужно знать, сколько весит фундаментный блок? Это необходимо для контроля качества изделий. В строительных условиях на объекте невозможно определить плотность бетона, а вес является именно тем показателем, который указывает на это значение.

Зная, сколько весит блок ФБС и сколько таких блоков потребуется для возведения фундамента или с другой целью строительства, можно правильно выбрать спецтехнику для транспортировки, погрузки и разгрузки конструкций, укладки. Такие блоки поставляют 10-ти и 20-ти тонной техникой.

И если вы владеете информацией о массе ФБС блоков, вы сможете сэкономить значительное количество денежных средств на транспортировке громоздких секций.

Важно учитывать и простои, непредвиденные ситуации в процессе доставки груза на объект. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы. Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы

Огромный вес блоков ФБС – это их недостаток, однако в процессе строительства он играет важную роль, поскольку сказывается на качестве и прочности фундамента, определяет надежность строения и обеспечивает долгий срок службы.

Критерии выбора фундаментной опоры под дом из блоков

Основными критериями при выборе типа фундамента под дом из блоков являются:

• несущая способность грунта;
• уровень грунтовых вод;
• глубина промерзания грунта;
• размеры и материал стен будущего здания.

Несущую способность (категорию грунта) можно узнать в региональном комитете по строительству. Уровень грунтовых вод и глубину промерзания узнают на местной метеостанции, или также в комитете по строительству.

Слабые, пучинистые, обводненные грунты потребуют применения свайно-ростверкого фундамента, на скальных, прочных грунтах будет нормально работать ленточный, монолитный или сборный фундамент.

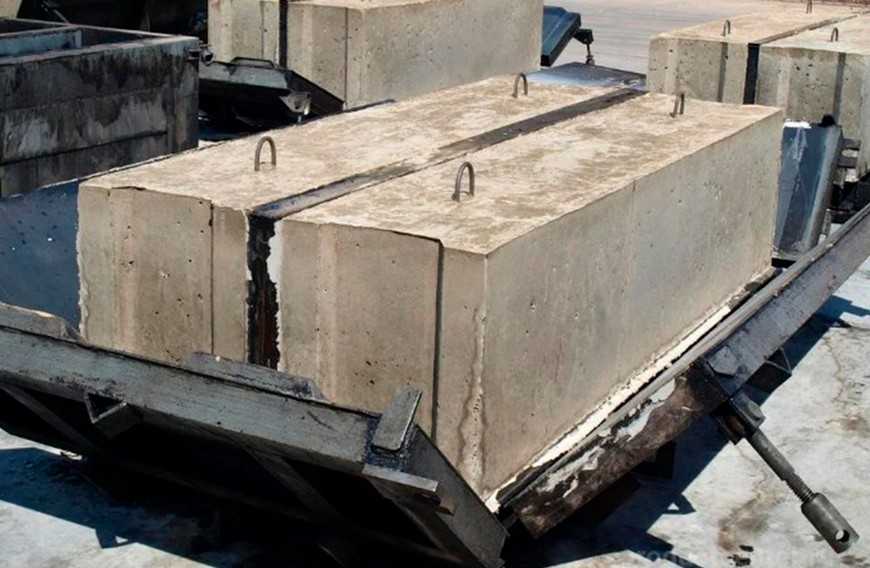

Технология изготовления

ФБС блоки заливают в металлические формы, легкосъемные стенки которых точно соответствуют размерам по ГОСТ. Панели скрепляют между собой зажимами и смазывают составом, который не дает смеси прилипать. Затем в емкость заливают необходимый объем раствора. Его разравнивают и уплотняют погружными вибраторами, удаляют пузыри. В не до конца застывший бетон устанавливают обрезанные в размер монтажные петли. Армирование блоков ФБС не делают.

Когда заготовка отвердела, форму разъединяют. Отливку высушивают и дают набрать прочность. Через месяц блок можно отправлять на стройку и приступать к сборке.

На предприятиях, где используют современные технологии, время приготовления ФБС уменьшают. Автоматизированные станки придают форму и уплотняют подготовленную полусухую смесь на основе цемента М200. Качество заготовок при этом не ухудшается, но на то, чтобы они полностью высохли, уходит меньше времени.

Технические свойства и особенности блоков ФБС

Изготовитель должен обеспечивать точное соответствие прочностных и геометрических характеристик блоков требованиям ГОСТ 13579-78, ведь любое отклонение может в последующем привести к быстрому разрушению здания. Блоки фундаментные ФБС представляют собой параллелепипед из тяжелого, керамзитового или силикатного бетона плотностью не менее 1800 кг/м³ без пустот, с технологической подформовкой для вертикального армирования кладки раствором. Класс прочности бетона предусматривается не ниже В 7,5.

Технология изготовления предусматривает уплотнение бетона на вибростолах, а специальные опоки обеспечивают заданные размеры и плотную, гладкую поверхность. Изделия с нарушением геометрии в последующем не позволят возвести ровную кладку, а толщина швов будет больше нормативных значений (2- 5 мм), что может нарушить гидроизоляцию всей конструкции. Качественная, плотная поверхность служит гарантией от преждевременного растрескивания и разрушения даже во влажной среде.

ГОСТ на блоки ФБС регламентирует изготовление изделий длиной 2380, 1180 и 880 мм. При этом ширина варьируется от 300 до 600 мм с интервалом 100 мм, высота может быть 280 и 580 мм. Изделия с высотой 280 мм практически не используются в современном строительстве фундаментов по причине низкой несущей нагрузки при практически одинаковой цене, поэтому многие производители не включают их в свой ассортимент.

Габаритные размеры в дециметрах заложены в маркировке с округлением до большего значения. Например, блок ФБС 24.4.6 имеет фактические размеры 2380х400х580 мм. Буква «С» в обозначении типа блока означает, что конструкция сплошная. Это самое большое изделие в предлагаемом сортаменте, позволяющее максимально ускорить возведение фундамента, но и имеющее максимальный вес при изготовлении из тяжелых марок бетона (М 100, М 200) — 1,96 т.

Так же необходимо учитывать, что вес блоков ФБС, даже самых маленьких, достигает 260 кг, что требует при работе с ними использования тяжелой спецтехники.

Некоторые производители предлагают эти виды изделий меньшей массы, несмотря на маркировку тяжелого бетона «Т». В таком случае они изготовлены либо из керамзитового бетона и должны быть промаркированы буквой «П», либо из силикатного «С», либо в процессе производства были недостаточно уплотнены и могут иметь пустоты и поры. Поэтому при покупке уточните марку и вес фундаментных блоков ФБС и убедитесь в наличии подтверждающего качество документа.

Крупногабаритные блоки ФБС применяются, помимо ленточных сборных фундаментов, для возведения подвальных этажей и неотапливаемых сооружений технического характера.

Новости

Проектирование систем пожаротушения

Системы пожаротушения представляют собой комплекс технических средств, предназначенных для локализации пожара посредством выпуска веществ для тушения огня. Такие системы, в первую очередь, предназначаются для обеспечения защиты материальных ценностей и людей путем предотвращения и, как правило, ограничения развития опасного очага возгорания.26 Мая 2021 г.

Проектирование объектов хранения нефтепродуктов (нефтебаз, топливохранилищ, нефтехранилищ, битумохранилищ)

Одним из основных направлений деятельности нашей компании является проектирование инфраструктуры для хранения нефтепродуктов. У нас можно заказать проект нефтебазы, склада ГСМ, топливо-, битумо-, нефтехранилища и других объектов аналогичного назначения.12 Апреля 2021 г.

Профессиональное проектирование котельных установок различной мощности

Технические и эксплуатационные особенности ФБС

Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов. Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.

Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах. Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота – 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм. Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.

Укладка блоков автокраном

Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.

Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:

1. Прочность сооружения на фундаменте из ФБС;
2. Сложность и скорость технологического процесса монтажа изделий;
3. Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;
4. Стоимость ФБС.

Фундамент на влажном грунте Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:

1. Свойства грунта – влажность, прочность, пучинистость, скалистость;
2. Размеры несущих стен и потолочных межэтажных перекрытий;
3. Масса сооружения;
4. Прочность основания;
5. Тип укладки блоков;
6. Общая площадь фундамента.

Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.

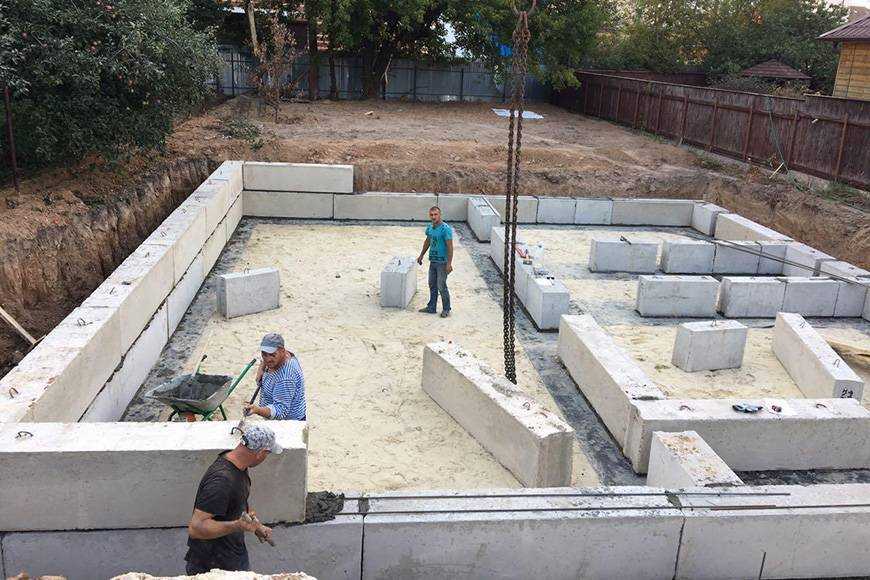

Устройство фундамента на ФБС

На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

Марка	Длина, L (см)	Ширина, B (см)	Высота, H (см)	Класс	Металл	Объем, м3	Масса, кг	Морозо-устойчивость	Водонепро-ницаемость
ФБС 9.3.6-Т	118,0	30,0	58,0	В7,5	0,76	0,146	0,35	F50	W 6
ФБС 9.4.б-Т	118,0	40,0	58,0	В7,5	0,76	0,195	0,47	F 50	W6
ФБС 9.5.6-Т	118,0	50,0	58,0	В7,5	0,76	0,244	0,59	F 50	W 6
ФБС 9.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,293	0,70	F 50	W 6
ФБС 12.4.3-Т	118,0	40,0	28,0*	В7,5	0,74	0,127	0,31	F 50	W 6
ФБС 12.5.3-Т	118,0	50,0	28,0*	В7,5	0,74	0,159	0,38	F 50	W6
ФБС 12.6.3-Т	118,0	60,0	28,0*	В7,5	0,74	0,191	0,46	F 50	W 6
ФБС 12.4.6-Т	118,0	40,0	58,0	В7,5	1,46	0,265	0,64	F 50	W6
ФБС 12.5.б-Т	118,0	50,0	58,0	В7,5	1,46	0,331	0,79	F 50	W 6
ФБС 12.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,398	0,96	F 50	W6
ФБС 24.3.б-Т	238,0	30,0	58,0	В7,5	1,46	0,406	0,97	F 50	W 6
ФБС 24.4.6-Т	238,0	40,0	58,0	В7,5	1,46	0,543	1,30	F 50	W 6
ФБС 24.5.6-Т	238,0	50,0	58,0	В7,5	2,36	0,679	1,63	F 50	W 6
ФБС 24.6.6-Т	238,0	60,0	58,0	В7,5	2,36	0,815	1,96	F 50	W6

* размер используется редко

Размеры и устройство стенового изделия

Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен. ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

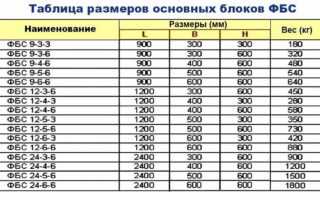

Размеры ФБС блоков по ГОСТ и допустимые отклонения

Размеры фундаментных блоков определяются по ГОСТ 13579-78

Все блоки должны соответствовать указанным данным в таблице 1, а также на чертеже.

Таблица 1: Размеры блоков

Тип блока	Основные размеры блока, мм
Длина L	Ширина b	Высота h
ФБС	2380	300;400;500;600	580
1180	400;500;600	280;580
880	300;400;500;600	580

Изделия высотой 0,28 м являются доборными, используются для обустройства отверстий под различные коммуникации.

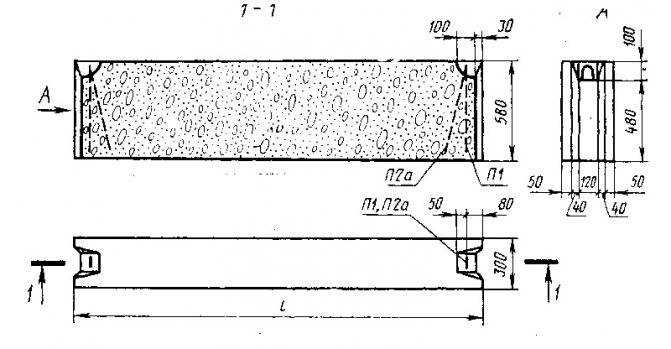

Чертеж: Типы блоков ФБС

Размеры блоков, используемых для устройства фундамента, могут иметь некоторые допустимые отклонения.

• в длину +/- 13 мм;
• по ширине и высоте +/- 8 мм;
• выемки +/-15 мм.

Тип поверхности. Учитывая п. 2.12 ГОСТ 13579-78, фронтальная часть готового блока может быть с разной степенью обработки. Определяется такими категориями:

• А3 – лицевая, под покрытие поверхности краской;
• А5 – лицевая, для отделки плиткой, которая укладывается на слой раствора;
• А6 – лицевая, не подвергающаяся отделке;
• А7 – не лицевая, не видна при эксплуатации.

Маркировка фундаментных блоков

Все ФБC имеют специальную маркировку, которая указывает на размеры и параметры блока.

Маркировка имеет следующую структуру:

Структура условного обозначения.

Важно понимать, что в маркировке принято указывать ширину и длину изделий в дециметрах, округляя их значение. Так можно подобрать подходящие блоки для сооружения фундамента, не используя дополнительную подгонку

Пример расшифровки маркировки ФБС24.3.6-Т:

Пример расшифровки маркировки ФБС24.3.6-Т:

• ФБС – фундаментный блок сплошной;
• 24 – длина (округленная) в дм, полный размер 2380 мм;
• 3 – ширина в дециметрах, полный размер 300 мм;
• 6 – высота, полный размер 580 мм;
• Т – это марка бетона (тяжелый).
• При использовании для изготовления блоков керамзитобетона, последняя буква аббревиатуры будет «П»;
• Если применяется силикатный бетон, тогда буква «С».

Согласно п. 5.1 ГОСТ 13579-78, маркировка производится на боковой части изделия.

Маркировка ФБС блока.

Очень важно знать расшифровку и ее принцип, чтобы во время приобретения можно было проверить насколько соответствует размеры и другие параметры блока.

Расчет необходимого количества ФБС

Для определения требуемого количества блоков, первоначально проводится расчет ленточного фундамента. Сначала берутся данные нагрузок от всех вышерасположенных конструкций, которые производят давление на фундамент. Конструкция фундамента должна выдерживать все нагрузки, которые передаются от стен на фундаментные блоки.

Поэтому предварительно рассчитывается несущая способность, от которой зависит объем всей фундаментной конструкции для данного типа объекта.

При расчете берется во внимание:

• параметр толщины стен;
• уровень стабильности грунта;
• тип перекрытия.

Необходимо учитывать, что при подборе ширины фундаментного блока допустимы свесы стены над блоками. Свесы допустимы как внутри, так и снаружи помещения.

Свесы стены на 55 мм.

Таким образом, для стен толщиной 510 мм можно использовать фундаментный блок шириной 400 мм.

Характеристика почвы при выборе ФБС играет большую роль. При недостаточной устойчивости, необходимы блоки очень больших размеров. Если глинистый грунт, применяются самые объемные блоки, на крупнообломочном грунте, можно использовать блоки небольших размеров.

Рассмотрим упрощенный процесс расчета количества блоков.

Если в качестве примера предположить, что фундамент сооружается из блоков одного размера – ФБС12.5.6-Т, для начала необходимо высчитать объем одного блока. Смотрим, какие полные размеры блока согласно таблице расположенной выше.

Получаем: длина – 1180 мм, ширина – 500 мм, высота 580 мм. Для простоты расчета переведем в сантиметры и высчитаем объем одного блока:

118 · 50 · 58 = 342200 см3

Затем, необходимо высчитать объем всего фундамента и разделить его на объем одного блока. В результате мы получим количество необходимых блоков.

Чаще строительство фундамента осуществляют из блоков разной длины, подгоняя их под размер стен. В этом случае для определения количества и размера блоков производится их раскладка в виде чертежа. На раскладке отображают, как будут располагаться блоки по длине и высоте фундамента. При этом необходимо учитывать, что блоки должны укладываться с перевязкой, которая составляет не менее 250 мм.

Спецификация

Марка	24.4.6	12.4.6	8.4.6	12.3.6	8.3.6
1 ряд	14	9	10	2	2
2 ряд	12	13	10	2	1
3 ряд	14	9	10	3	3
Итого	40	31	30	7	6
Всего					114

Произведя такую раскладку, очень легко посчитать необходимое количество блоков.

Основные характеристики

Производство ФБС осуществляется с применением различных бетонных смесей:

Бетонная смесь	Плотность
керамзитовых	1800 кг/куб.м
силикатных	2000 кг/куб.м
тяжелых	2400 кг/куб.м

Прочность на сжатие зависит от марки бетона. Минимальная – В3,5. Самый высокий показатель – В15. Чаще других используют ФБС с прочностью В7,5 (бетон М100) и В12,5 (М150). Среднее значение прочности на сжатие у готовых конструкций составляет 100–200 кгс/кв.см.

Другие важные характеристики

Выдерживание 50 циклов замораживания/оттаивания
Водостойкость класса не менее W2
Удельная масса не выше 2400 кг/куб.м

ФБС отличаются высокой прочностью и долговечностью.

Отдельные виды ФБС производятся с поверхностью, которая предусматривает крепление декоративных материалов, например плитки. На блоках допускаются трещины, ширина которых не превышает 0,1 мм (для керамзитобетонных элементов – 0,2 мм).

Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.

ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций

Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.

Статья по теме:

Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.

Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей

Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.

В качестве основания под столбчатый или ленточный фундамент употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.

Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.

Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ

Характеристика ФБС и область применения

Сборные фундаменты применяют при возведении одно- и многоэтажных строений, которые имеют большую нагрузку. Используют фундаментные блоки в частном и промышленном строительстве, прочность изделия увеличивают за счет внутреннего металлического каркаса.

Штучные железобетонные камни ставят в условиях, когда монолитная заливка не может быть выполнена из-за разных обстоятельств:

• удаленность от бетонного завода;
• холодный климат, замедляющий твердение смеси в открытом виде;
• строительство форсированными темпами;
• сокращение трудозатрат на стройплощадке.

Для монтажа применяют строительные башенные краны или на базе авто в зависимости от того, сколько весит блок ФБС 4 (стандартный) или учитывают вес ФБС 6, а также другие разновидности искусственных бетонных камней. Сборные конструкции ленточного основания не возводят на всучивающихся грунтах и просадочных слоях, т.к. полоса из составных блоков плохо работает на изгиб. В этом случае ставят подложку из фундаментных подушек ФЛ трапециевидного сечения.

Нестабильные почвы разрабатывают под фундамент из сборных элементов, если выполнена схема разделения нагрузки в форме свайно-ростверкового фундамента или уложена монолитная плита. Отдельные блоки ставят вперемежку с монолитными вставками для увеличения сопротивления изгибу. Сборные части монтируют с перевязкой швов.

Технология производства ФБС

На заводах ЖБК, в специальные металлические формы, укладывают арматуру определенной конфигурации, а затем заливают ее бетоном марок от М50 до М200. Основной состав бетона содержит 4 части щебня, 2 части песка и 1 часть цемента.

После заполнения, форма с бетоном поступает на вибростол для лучшей укладки бетона, затем, ее переносят в сушильный цех. По достижении бетоном 30% прочности (как правило, 24-26 часов), блок вынимают из формы и подвергают сушке.

Она происходит естественным путем, на складе, при температуре воздуха выше 0˚С. Для ускорения процесса, блоки ФБС сушат водяным паром под давлением.
