Система контроля
После разработки микропроцессоров постепенно в эксплуатацию начали вводить автоматизированные системы контроля данных учёта электроэнергии. Однако использовались они исключительно на крупных промышленных предприятиях, так как эти приборы били довольно дорогими. Однако после начала использования электронных счётчиков, сотовой связи, компьютеров системы автоматического учёта и контроля стали также доступны простым людям.
Основными задачами в работе систем контроля являются следующие действия:
- сбор информации о потоках электроэнергии на всех уровнях напряжения, а также её анализ;
- представление анализируемых данных в виде отчета, в котором также прогнозируется потребление электроэнергии в последующие периоды;
- выполнение расчётных операций по электроэнергии.
Ведущие производители, популярные модели счётчиков и анализ их цен
Приборы учёта, независимо на воду или электричество, устанавливаются не на один год, поэтому нужно приобретать только качественное и надёжное оборудование. Лучше всего покупать приборы только проверенных производителей, таких как:
- Инотекс;
- Энергомера;
- Тайпит.
Использование многотарифных счётчиков даёт большую выгоду
Компания Инотекс− известный российский бренд с 15-летней историей. Производит электронные приборы учёта электроэнергии, которые занимают лидирующее место по продажам на территории РФ.
Энергомера является крупнейшим производителем приборов учёта электроэнергии. На рынке электроприборов компания появилась в 2010 году.
Тайпит – компания из Санкт-Петербурга, основанная в 1999 году. Фирма занимается производством измерительной аппаратуры, в том числе электросчётчиков.
| Производитель | Модель | Средняя стоимость, руб. |
|
Нева 103 1SO/ Тайпит |
|
680−760 |
| Производитель | Модель | Средняя стоимость, руб. |
|
Меркурий 201.8/ Инотекс |
|
580−740 |
| Производитель | Модель | Средняя стоимость, руб. |
|
CE102M S7 145-JV/ Энергомера |
|
1 400−2 075 |
| Производитель | Модель | Средняя стоимость, руб. |
|
Меркурий 200.02/ Инотекс |
|
1 500−1 800 |
| Производитель | Модель | Средняя стоимость, руб. |
|
Меркурий 231 АМ-01/ Инотекс |
|
2 040−2 420 |
| Производитель | Модель | Средняя стоимость, руб. |
|
СЕ300 R31 043-J/Энергомера |
|
2 120−4 400 |
| Производитель | Модель | Средняя стоимость, руб. |
|
Меркурий 231 AT-01/ Инотекс |
|
2 790−3 220 |
Если судить из приведённой выше информации, то счётчики электроэнергии с автоматической передачей показаний подойдут для:
- Нева 103 1SO – для обычных квартир;
- Меркурий 200.02 – для муниципальных помещений;
- Энергомера СЕ300 R31 043-J – для небольшого жилого дома;
- Меркурий 231 АТ-01 – наилучший вариант для большого коттеджа.
Лучше всего устанавливать многотарифные приборы учёта электроэнергии. Они позволяют более эффективно планировать расход и оплату электричества.
Watch this video on YouTube
Порядок установки
Счётчик разрешается устанавливать самостоятельно, но подключать прибор должен представитель поставщика ресурсов. Работы выполняются в следующем порядке:
- обесточивается входная линия;
- перед прибором устанавливается автоматический выключатель, после него подключают электросчётчик;
- чтобы обеспечить безопасную работу электрооборудования, монтируется заземление;
- к выходным контактам изделия подключается домашняя электропроводка.
При выполнении работ необходимо соблюдать действующие правила. Когда прибор смонтирован и подключён, он подлежит опломбированию и регистрации.
После установки проводится пробное включение, с целью проверить исправность подключения. Монтаж и подключение выполняется в строгом соответствии с требованиями правил безопасности.
Рекомендуем: Что делать, если запотело стекло счётчика холодной или горячей воды
Обзор производителей и цен на некоторые модели
Модели электросчетчиков с дистанционным снятием показаний отличаются своей схемой и функциональными возможностями. Указанные различия хорошо видны при рассмотрении образцов, выпускаемых конкретными производителями учетного оборудования.
Счетчик NP523 относится многофункциональным интеллектуальным устройствам, входящим в состав АИИС КУЭ «Матрица». Предназначается для наружного монтажа, при котором прибор включают на вводе в дом через защитный автомат. Его стоимость – от 5 тысяч рублей.
К электронным изделиям относятся и электросчетчики Квант столбовые с пультом, широко применяемые как составляющие бытовых систем автоматизированного учета. Одна из входящих в серию моделей – ST2000-10 – позволяет измерять не только активную, но и реактивную составляющую электроэнергии в типовых трехфазных сетях, расходуемую в обоих направлениях. Его стоимость колеблется от 10 до 11 тысяч рублей. В этих приборах предусмотрен многотарифный режим снятия показаний.
Еще один образец такого оборудования – однофазный SPLIT-счетчик NP71E.2-1-5 стоимостью от 9 тысяч рублей. Эта модель представлена в уличном исполнении и навешивается в разрыв вводного кабеля рядом с отводящей опорой. Крепится счетчик непосредственно на провод СИП, что существенно снижает затраты на монтаж обслуживающего данную линию оборудования.
Сен 10, 2019
голос
Рейтинг статьи
Могут ли потребовать вынесения электросчетчика на уличный столб?
Сослаться в своих требованиях по установке электросчетчика на столбе на закон работники компании не могут. Нет в нормативных документах такого регламента. Между тем нормативные документы указывают на следующие правила установки в домах счетчика электроэнергии:
- в защищенном от температурных перепадов (до 0 градусов) и осадков месте;
- высота фиксирования 0,4 – 1,7 м;
- полную ответственность за сохранность оборудования несет собственник объекта.

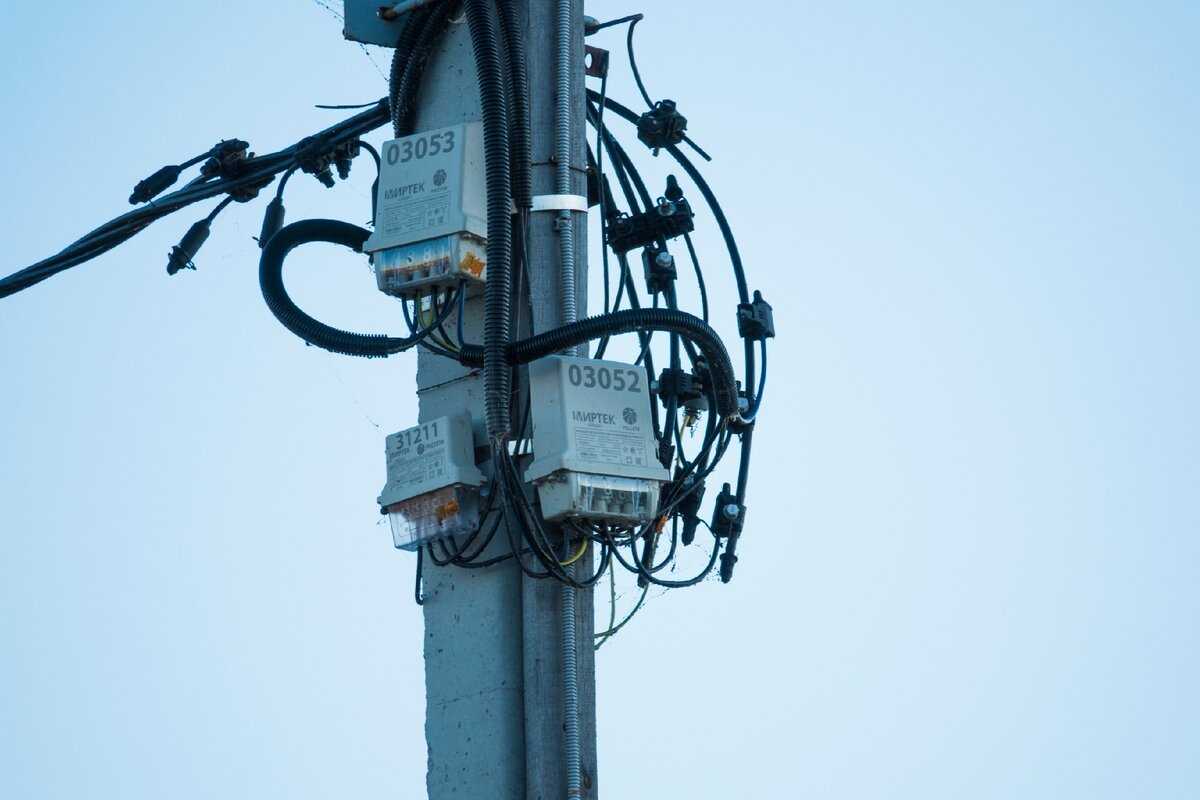

Рис. 1 Установка электросчетчика на улице – удобное решение для работников компании-поставщика, но закон этого не требует
Требования работников компании-поставщика полностью идут в разрез с нормами:
- осадки и зимняя температура снижают период эксплуатации и точность показания счетчика;
- установка на большую высоту препятствует его нормальному использованию для человека;
- несет убытки собственник объекта, так как он отвечает за исправность оборудования, которое на улице выходит быстрее из строя.
Особенности монтажа и подключения

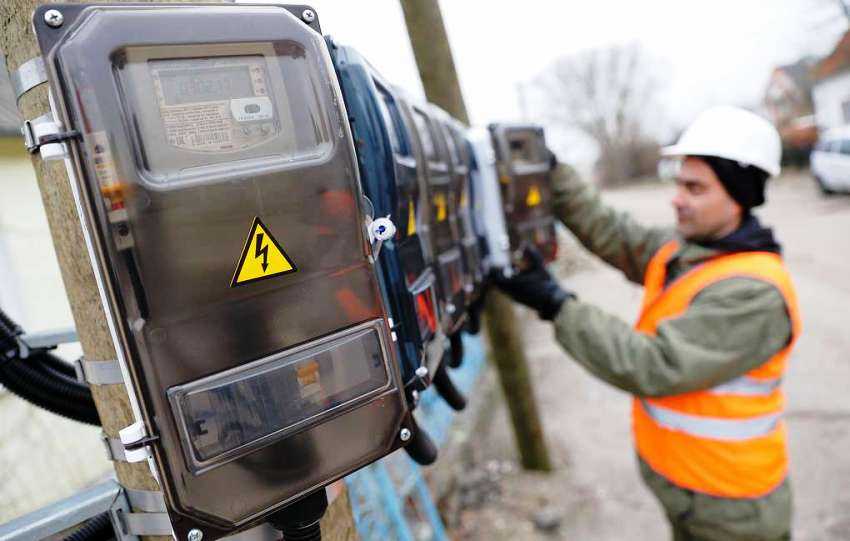

Уличный счетчик в охраняемых зонах должен быть установлен на высоте 0,8-1,7 метра
Порядок установки эл счетчиков на столбе с пультом, например, определяется действующими стандартами. При организации и проведении этих мероприятий придерживаются следующих требований инструкции по монтажу:
- перед установкой электросчетчика на уличном столбе сначала определяются с конкретным местом его размещения;
- согласно ПУЭ располагать его допускается на определенном удалении от земли, в охраняемых зонах – на высоте порядка 0,8-1,7 метра;
- в открытых свободному доступу местах такие счетчики устанавливают на высоте 3 метра или более.
Последний вариант установки согласуется со службой учета, которая периодически проводит ревизию таких устройств.
Работы по монтажу уличного счетчика выполняются в следующей последовательности:
- Отключают вводную воздушную линию, что допускается делать только по согласованию с представителями «Энергосбыта».
- Переходят к подключению уличного электросчетчика. Предварительно перед ним обязательно устанавливается общий автоматический выключатель.
- Обустраивается заземление, обеспечивающее защиту линии и подключаемых к ней приборов в аварийной ситуации.
- К счетчику подключаются линейные автоматы, через которые производится разводка электропитания по помещениям частного дома.
Каждый из обозначенных этапов проводится с учетом рекомендаций и требований действующих нормативов.
Обзор производителей и цен на некоторые модели
Модели электросчетчиков с дистанционным снятием показаний отличаются своей схемой и функциональными возможностями. Указанные различия хорошо видны при рассмотрении образцов, выпускаемых конкретными производителями учетного оборудования.

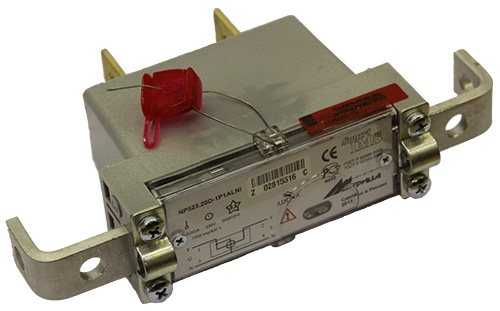

Счетчик NP523 относится многофункциональным интеллектуальным устройствам, входящим в состав АИИС КУЭ «Матрица». Предназначается для наружного монтажа, при котором прибор включают на вводе в дом через защитный автомат. Его стоимость – от 5 тысяч рублей.
К электронным изделиям относятся и электросчетчики Квант столбовые с пультом, широко применяемые как составляющие бытовых систем автоматизированного учета. Одна из входящих в серию моделей – ST2000-10 – позволяет измерять не только активную, но и реактивную составляющую электроэнергии в типовых трехфазных сетях, расходуемую в обоих направлениях. Его стоимость колеблется от 10 до 11 тысяч рублей. В этих приборах предусмотрен многотарифный режим снятия показаний.
NP523
Квант ST2000-10
NP71E.2-1-5

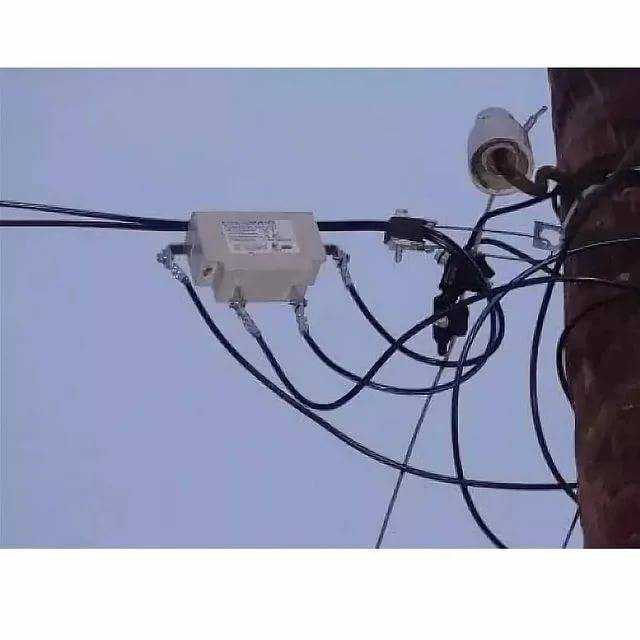

Еще один образец такого оборудования – однофазный SPLIT-счетчик NP71E.2-1-5 стоимостью от 9 тысяч рублей. Эта модель представлена в уличном исполнении и навешивается в разрыв вводного кабеля рядом с отводящей опорой. Крепится счетчик непосредственно на провод СИП, что существенно снижает затраты на монтаж обслуживающего данную линию оборудования.
Принцип работы

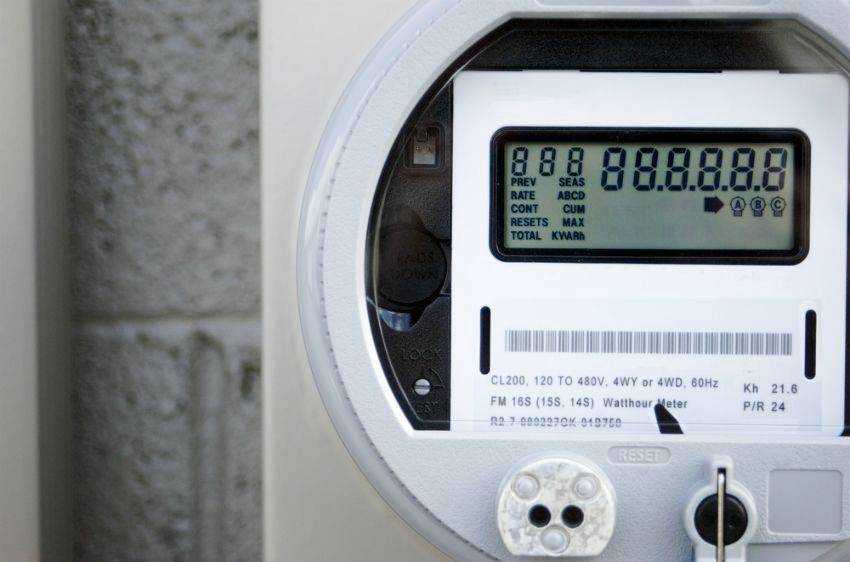

Электросчетчик с дистанционным снятием показаний
Электрический счетчик с дистанционным снятием показаний представляет собой прибор особой конструкции, размещаемый во вводном шкафу или на столбе высоковольтной линии ввода в дом. С его помощью удается организовать учет данных об израсходованной энергии посредством Интернет. Заранее инсталлированное в прибор программное обеспечение позволяет считывать и отправлять нужную информацию на серверы энергетической компании, ответственной за поставку электроэнергии потребителю.
Посредством таких приборов удается в автоматическом режиме отслеживать и корректировать учетный процесс, что ощутимо сказывается на его эффективности. Принцип работы счетчика на проводах проще всего понять, если ознакомиться с функционалом встроенных в него электронных компонентов.
Принцип дистанционного учета показаний счетчика Меркурий
Начать следует с микроконтроллера, который выполняет следующие функции:
- обработка учетных данных;
- приведение полученной информации к нужному виду;
- ее вывод на ж/к дисплей;
- получение и обработка команд управления.
Помимо этого в состав системы автоматизированного учета входит хорошо отлаженный интерфейс и специальный преобразователь, представляющий информацию в цифровом виде. При таком составе технических средств новые счетчики электроэнергии на столбах с дистанционным считыванием очень эффективны. С их помощью удается не только организовать передачу данных поставщику электроэнергии, но и постоянно отслеживать состояния электросети.
Электронные счетчики электроэнергии: где установить
Действующими правилами определено, что приборы учета электроэнергии должны быть установлены в сухих помещениях, температура в которых не опускается ниже нулевой отметки. Это объясняется тем, что воздействие на устройство влаги и отрицательных температур негативно сказывается на корректности работы электросчетчика. Так, электронный прибор учета, установленный на уличном столбе с нарушениями этих требований, со временем начнет работать неточно. Но, тем не менее случаи выноса электросчетчика на улицу очень участились, в некоторых случаях электросети даже незаконно заставляют потребителей это делать.
Сейчас энергопоставляющие компании требуют в частном секторе устанавливать счетчики на улице на ближайших столбах. Такой вынос прибора учета за пределы дома делает возможным беспрепятственный доступ к нему в любое время. Сотрудники компании могут подойти к электросчетчику любого домохозяйства и снять показания даже в то время, когда хозяев нет дома. Это значительно упрощает процедуру контроля и учета, а также позволяет выполнять ее гораздо быстрее.
Счетчик целесообразно монтировать на границе балансовой принадлежности (определяется по обоюдному согласию сторон). Такая граница может располагаться, как на фасаде дома, так и на ближайшем столбе, который есть во дворе. В некоторых случаях можно разместить счетчик за пределами участка (на улице). Для этого следует выбрать оптимально подходящий столб.
Следует отметить, что требования энергопоставляющих компаний по выносу в частном доме электросчетчика на улицу идут в разрез с действующими правилами и инструкциями по установке прибора учета. Некоторые абоненты отстаивают в суде свое право на размещения счетчика в доме, а другие – соглашаются на перенос.
Законодательство об умных счетчиках учета электроэнергии
19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.
Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.
Потребитель не несет ответственности за покупку, установку и содержание умного счетчика
В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.
Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.
Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии
Закон об умных счетчиках учета электроэнергии: несколько интересных моментов
Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.
Статья по теме:
Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.
Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.
Умный счетчик стоит около 12-15 тысяч рублей
Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.
Преимущества и недостатки
Основное преимущество отсутствие необходимости самостоятельно снимать и передавать показания
За счет применения приборов рассматриваемого класса удается добиться определенных преимуществ, проявляющихся в следующем:
- все разногласия и споры между поставщиком и потребителем энергии регулируются без особого труда,
- данные, сохраненные в электронной памяти системы, всегда могут быть представлены пользователю в документальном виде с распечаткой потребления по дням недели,
- допустимость использования различных тарифов оплаты,
- возможность снятия показаний с приборов, установленных, к примеру, в сдаваемой в аренду квартире.
При установке таких приборов допускается инсталлирование их в систему управления жилищем под названием «умный дом». Использование удаленного контроля повышает безопасность эксплуатации учетного оборудования, поскольку позволяет обойтись без непосредственного контакта с ним.
К недостаткам автоматических систем учета относят высокую стоимость, а также необходимость защищать (экранировать) линии связи от воздействия электромагнитных помех. Кроме того, при расположении на уличных столбах приходится принимать специальные меры защиты от атмосферных осадков.
Законодательные нормы
Требование энергетической компании перенести прибор на опору электропередач незаконно. Если представитель компании будет настаивать на выносе, потребитель имеет право ссылаться на следующие нормы законодательства, требований по технике безопасности:
- В Правила устройства электроустановок (п.1.5.27) указывается, где должен находиться электросчетчик. Он должен быть установлен в месте, пригодном для технического обслуживания. В этом месте должен быть крайне низкий показатель влажности, температура в зимнее время — не ниже 0 градусов. Обеспечить в холодный сезон такие условия эксплуатации прибора учета на улице невозможно.
- Также в ПУЭ дается норма размещения электросчетчика относительно расстояния от земли. Оптимальное расположение на высоте 0,4 — 1,7 м.
- Тот же п.1.5.27 Правил устройства электроустановок говорит о том, что собственник счетчика должен следить за его сохранностью, он ответственен за прибор. Но садовод, который не всегда находится на участке, не может гарантировать безопасность устройства, расположенного за пределами участка.
Таким образом, монтаж прибора на большей высоте на столбе нарушает положения основного сборника нормативов по электроустановкам. И показатели снимать с счетчика, установленного выше, чем 1,7 м от земли, не только не удобно, но и опасно. Если на улице прибор будет висеть низко, он будет быстро поврежден.
Понятно желание поставщиков электроэнергии обойти такие требования нормативов, законодательства, чтобы получить дополнительную прибыль.Немаленькая на установку счетчиков на столбы цена позволит собрать определенную сумму. К тому же контролерам проще снимать показатели с приборов, если они расположены на уличных столбах. Не нужно заходить на каждый участок, ждать появления садовода на территории товарищества. Показатели электросчетчиков при таком их расположении всегда под рукой.
Поэтому энергетические компании будут настаивать на таком месте установки. Что делать в таком случае членам СНТ?
Достоинства и недостатки подобного типа электросчетчиков
| Достоинства | Недостатки |
| Информация о потреблённой электроэнергии фиксируется прибором учёта ежедневно и передаётся на сервер энергосбытовой организации. Именно поэтому не возникают споры по поводу некорректной или несвоевременной передачи данных. | Энегосбытовая компания может самостоятельно дистанционно отключать счётчик в случае неуплаты или несвоевременной уплаты долга за электроэнергию. В этом случае потребитель не сможет снова подключить подачу электроэнергии пока не будет погашена задолженность. |
| Электросчётчик с дистанционным снятием показаний чётко отслеживает переход с одного тарифа на другой и точно передаёт данные перехода. Они в свою очередь сразу же фиксируются в программе энергосбытовой организации. Поэтому переплат при смене тарифа не будет. | Счётчик электроэнергии с дистанционным снятием показаний имеет высокую стоимость, по сравнению с простейшими приборами старых серий. Так как современный прибор выполняет большее количество функций. Поэтому при его покупке нужно быть готовым к большим расходам. |
| Данный электросчётчик позволяет на регулярной основе отслеживать показания, дач, квартир и домов, сдаваемых в аренду. Для этого обычно синхронизируют счётчик с приложением на компьютере или смартфоне. | В случае поломки ремонтные работы будут стоить недёшево. Это связанно со сложной конструкцией прибора учёта и новыми технологиями, заложенными в его основу. |
| Безопасность и сохранность жилья повышается при использовании электросчётчика с дистанционной передачей показаний. Так как прибор способен на расстоянии через телефон обесточить всю жилплощадь. Также устройство способно в холодное время отопить дом, но только если установлен электрический или газовый котёл со сложной системой автоматики. | Сильные перепады напряжения негативно влияют на такие электросчетчики. Поэтому в домах с такой проблемой их устанавливать не рекомендуется. |
| Установив счётчик в квартиру или на предприятие, ответственному за оплату электроэнергии не нужно постоянно снимать и передавать показания. Также можно настроить автоматическую оплату электроэнергии и не стоять в очередях в кассы. В этом случае программа просто снимет деньги со счёта потребителя. | Работа напрямую зависит от функционального состояния линий связи. Поэтому если они неисправны, то передача показаний и все последующие процедуры производиться не будут. |
Виды и типы приборов
Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

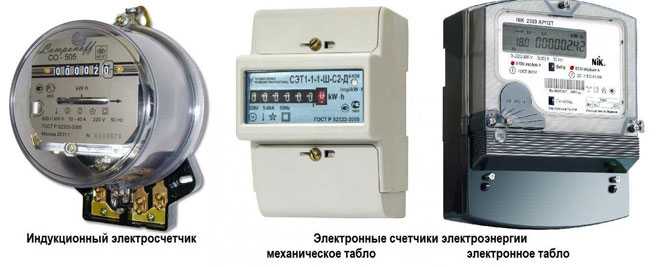

Индукционные и электронные
Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.
Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.
Однотарифные и многотарифные
Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.
Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.
По количеству фаз — однофазные и трехфазные
Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.
Принцип работы
Электросчетчик с дистанционным снятием показаний
Электрический счетчик с дистанционным снятием показаний представляет собой прибор особой конструкции, размещаемый во вводном шкафу или на столбе высоковольтной линии ввода в дом. С его помощью удается организовать учет данных об израсходованной энергии посредством Интернет. Заранее инсталлированное в прибор программное обеспечение позволяет считывать и отправлять нужную информацию на серверы энергетической компании, ответственной за поставку электроэнергии потребителю.
Посредством таких приборов удается в автоматическом режиме отслеживать и корректировать учетный процесс, что ощутимо сказывается на его эффективности. Принцип работы счетчика на проводах проще всего понять, если ознакомиться с функционалом встроенных в него электронных компонентов.
Принцип дистанционного учета показаний счетчика Меркурий
Начать следует с микроконтроллера, который выполняет следующие функции:
- обработка учетных данных,
- приведение полученной информации к нужному виду,
- ее вывод на ж/к дисплей,
- получение и обработка команд управления.
Помимо этого в состав системы автоматизированного учета входит хорошо отлаженный интерфейс и специальный преобразователь, представляющий информацию в цифровом виде. При таком составе технических средств новые счетчики электроэнергии на столбах с дистанционным считыванием очень эффективны. С их помощью удается не только организовать передачу данных поставщику электроэнергии, но и постоянно отслеживать состояния электросети.
Порядок выполнения работ
Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.
Первый шаг — подача заявления
Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.
В документах обязательно указаны:
- Тип устройства, количество фаз и тарифов.
- Устройство защиты ввода.
- Площадь поперечного сечения и длина проводки.
- Наименование панели (коробки).
Второй шаг — монтаж
Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.
Во время ручной установки прибора следует соблюдать следующие факторы:
- Монтаж нового оборудования проводится при отсутствии электричества в сети.
- Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
- Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
- Входная цепь включается в автомат защиты, затем к прибору.
- Металлические корпуса требуется заземлить.
- Выходная цепь подключается ко входному автомату.
- Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
- Перед включением электрической сети для потребления производится пробный запуск.
Третий шаг — заявление на пользование прибором
По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.
В заявление необходимо указать:
- Фамилию, имя и отчество заявителя.
- Номер договора.
- Адрес строения и контактный телефон лица.
- В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.
Четвертый шаг — составление акта осмотра и пломбирование прибора
Акт составляется заверенным лицом компании, которая поставила услугу. В документе указывают стоимость подключения, технические характеристики прибора. Затем снимают первичные показания.
Затем производится пломбировка устройства. Первое оказание подобной услуги проводится за счет поставщика.
Оплата электрической энергии начинается с момента составления акта, что указывается в документе.
Как передать показания электросчетчиков с автоматизированной системой
Виды счетчиков, которые могут работать на улице, и принцип работы
К уличным аппаратам требования выше, чем к домашним. На опорах монтируются марки наружного исполнения
При выборе важно учитывать погодные условия. Согласно ГОСТ Р 53320-2005 электроника должна исправно трудиться при колебаниях температуры от -25°С до 55°С
Экстремальные величины– -40°С и 70°С. Относительная влажность – 95%. Степень защиты – IP54. Характеристики указываются в техническом паспорте.
Конструкция состоит из корпуса с клеммной коробкой, трансформаторов или датчиков,электронных микросхем, блоков преобразования и передачи.
Информация о токе, напряжении поступает на плату. Значения трансформируются в цифровые коды. На выходе генерируются импульсные сигналы с частотой, пропорциональной мощности потребления. Сигналы выводятся в счетный механизм, на контрольный светодиод, устройство передачи, преобразователь. Результат отображается на экране.
Снаружи устанавливаются следующие модели:
- однофазные, трехфазные;
- однотарифные, многотарифные;
- с дистанционным дисплеем;
- с датчиками или трансформаторами;
- с модемом;
- с подключением к АСКУЭ;
- прямого, косвенного соединения.
Ученые разработали модернизированный вариант счетчиков на столбе – с пультом управления. Расчетные измерения высвечиваются на табло дистанционного аппарата.
Дистанционная передача показаний электросчетчиков осуществляется посредством сети Интернет. Специальное программное обеспечение считывает и отправляет необходимую информацию на серверы энергокомпании-поставщика. Подобные системы полностью автоматизированы и не требуют вмешательства человека в рабочий процесс.
Электросчетчики с дистанционным снятием и передачей показаний применяются с целью автоматизации процессов сбора и отсылки информации и анализа энергопотребления. Энергетические компании-поставщики, задействующие информационно-измерительные системы в работе, получают не только данные о потребляемой клиентами электроэнергии, но и ряд возможностей, недоступных при использовании стандартных приборов учета. К их числу относят:
- Несколько тарифных режимов работы.
- Удаленное подключение и отключение потребителя к системе энергоснабжения.
- Эффективное и тесное сотрудничество с клиентом на основании условий составленного договора.
- Гарантия доставки уведомлений потребителю.
- Анализ собранной информации для более эффективной работы прибора.
Кража электроэнергии наносит ущерб как гражданину, так и государству.Любители «халявы» взламывают щитки, встраивают гаджеты для остановки счета, самовольно включаются в цепь. Попытки обмануть счетчик приводят к пожарам, скачкам напряжения, порче бытовой техники.
Счетчики электроэнергии на столбах с дистанционным считыванием
Хотелось бы отметить, что ни на одном фасаде здания горадминистрации, суда, прокуратуры или милиции вы не увидите электрического счетчика.
В чем же причина, ведь закон один для всех: и для органов власти, и для частных лиц? Теперь, когда вы уже знаете, что требования энергоснабжающих организаций незаконны, давайте разберемся, что делать в этой ситуации. Потребитель не должен оплачивать «хотелки» ЭСО и идти у него на поводу.
Если вы не препятствуете доступу для осмотра и проверки электросчетчика, а также снятия показаний, у энергоснабжающей организации нет оснований обязывать устанавливать прибор учета на улице.
При заключении договора с энергоснабжающей организацией устанавливается «Граница балансовой принадлежности», которая определяется «Актом разграничения балансовой принадлежности», то есть определяется точка где устанавливают прибор учета электроэнергии.
