Термометры для котла отопления – виды и установка

Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.

В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:

1. Визуализация текущих показателей.
2. Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.

Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.

Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:

• Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.
• Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов, которые выполняют две функции – измерение показателей давления и температуры.
• Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.

После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

1. Биметаллический
2. Производители
3. Спиртовые
4. Производители

Биметаллический

Принцип работы этого вида термометров основан на различном коэффициенте температурного расширения металлов. В его конструкции есть биметаллическая пластина, состоящая из двух различных металлов. При нагреве один из них начинает деформироваться, тем самым изменяя показания на индикаторе. Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.

Производители

Существует множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.

Спиртовые

Принцип работы этого типа термометра заложен в его конструкции. Он представляет собой сосуд из материала с высоким показателем сопротивления теплопередачи с нанесенной на поверхность градусной шкалой. При нагревании спирт расширяется, тем самым начинает перемещаться по сосуду вверх. В результате чего можно определить по шкале текущую температуру теплоносителя. Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.

Производители

Самым известным производителем является компания Watts. Стоимость их продукции составляет 1600 руб., что на порядок дороже биметаллических.

В данной статье были рассмотрены только те виды термометров, которые не входят в обязательную комплектацию котла отопления. Если же произошла поломка встроенного прибора измерения температуры, то его замена должна согласовываться с сервисным центром компании-производителя.

Параметры выбора

При выборе датчика давления, предназначенного для воды, помимо вида устройства требуется учитывать:

1. рабочее давление оборудования. Большинство современных производителей, например, компания Navien (Навьен), выпускают изделия с номинальным давлением 1,5 – 6 бар;
2. рабочая сила тока устройства. Стандартные датчики предназначаются для тока 4-20 мА;
3. размер и вес устройства: параметр определяется в зависимости от выбранного места установки и иного оборудования, входящего в состав системы;
4. уровень защиты устройства от пыли и влаги;
5. допустимая температура рабочей среды;
6. тип и размер присоединения устройства;
7. производитель.

Большей популярностью среди специалистов пользуются реле, изготовленные следующими компаниями:

корейская корпорация «Kyung Dong», производящая оборудование под брендом Navien. Вся изготавливаемая продукция полностью адаптирована к условиям России, имеет все сертификаты и лицензии;

Оборудование корейского производства

• Vaillant (Германия);
• Ferroli (Ферроли) – Италия.

Среди российских компаний можно выделить:

• ЗАО “Промышленная группа “Метран”, г. Челябинск;
• завод “Манометр”, г. Москва;
• ОАО “Ульяновское конструкторское бюро приборостроения” (УКБП), г. Ульяновск.

Как правильно выбрать термометр для котла?

Различают два вида термометров: погружные и дистанционные.

Если перед вами стоит задача подобрать термометры для котлов, то нужно быть предельно внимательным. Нужно понимать, что такие приборы обладают довольно простой и надежной конструкцией. Он должен подходить для горячей воды, создаваться из качественных материалов.

Многие современные котлы для отопительной системы уже комплектуются приборами. Но для котлов старого образца требуется докупить такое изделие и установить его на соответствующее место.

Стоит рассмотреть основные функции, которые выполняет прибор. Он предназначается для:

• Отображения показаний рабочей температуры носителя тепла. Так, водяной носитель может отслеживать и определять его температуру. За счет этого обеспечивается стабильность работы всей системы, в том числе и котла. Владелец котлов, который устанавливает измерительные приборы, получает возможность задавать нужную температуру, изменять ее при необходимости. Именно термометр может показать на возникшие проблемы. Если температура жидкости заметно снизилась, то можно понять, что в системе произошли неполадки. Такой указатель позволит отключить систему до того момента, пока проблема не будет устранена.
• Удаленного управления. Такой способ управления является наиболее удобным, позволяет задавать температуру, менять ее и при этом не находиться около оборудования. Многие котлы работают на автоматике, измерение происходит при помощи специальных датчиков. Датчики и автоматика гармонично взаимодействуют между собой. За счет этого не потребуется постоянно находиться у котла, следить за показателями, регулировать температуру.

Изменение настроек терморегулятора

Режимы терморегулятора для радиатора

Режимы терморегулятора ( цифры на термоголовке):

• Снежинка — режим антизамерзания ( 6,5 ˚C);
• 1 — лестницы, вестибюли (12 ˚C);
• 2 — спальни (16 ˚C) , ночной режим (14 ˚C);
• 3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
• 4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
• 5 — помещения бассейнов (28 ˚C).

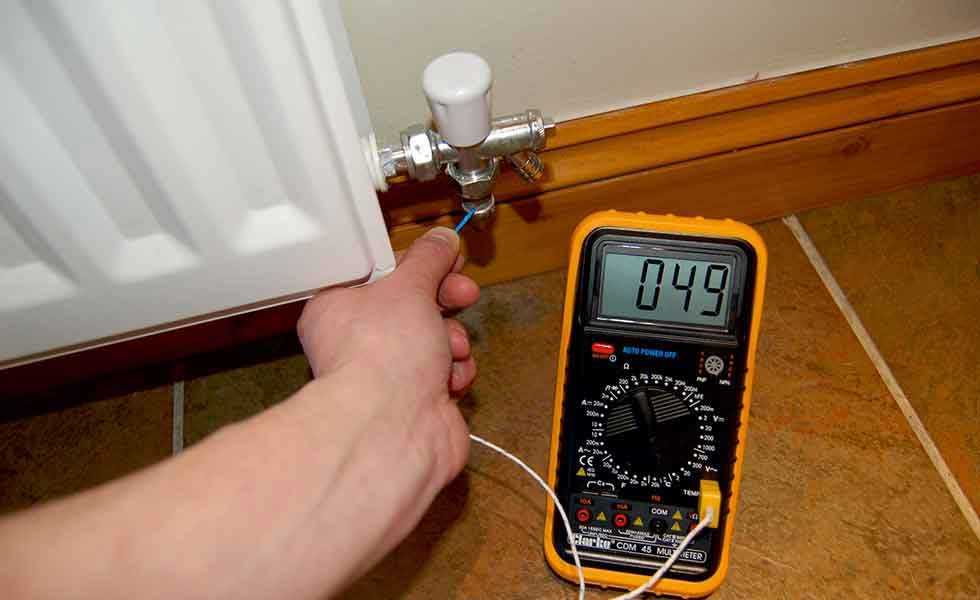

Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:

1. Система отопления должна работать.
2. Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
3. Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
4. Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
5. Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.

https://www.youtube.com/watch?v=AInqeiTP-KQ

Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.

Дешево и сердито

GSM-Термометр обойдется в 9500 руб., плюс оплата работы монтажника, что в любом случае будет в разы дешевле, чем использование специализированных решений от производителей котлов. При этом встроить устройство можно практически в любую систему отопления на базе современных решений.

Кстати, специалисты компании Телеметрика не только продают устройства, но и устанавливают их. Услуга доступна для клиентов из Москвы и МО, а также Санкт-Петербурга и ЛО.

Это сильно расширяет возможности по управлению микроклиматом в доме, позволяет значительно экономить (особенно в загородных домах, куда люди наведываются время от времени), плюс делает систему еще надежнее благодаря использованию двух систем управления (котловой и внешней), подстраховывающих друг друга. Не говоря о постоянном удаленном контроле за состоянием отопительной системы и возможности оперативно решить проблемы в случае их возникновения. Это тоже экономия времени, сил и денег, так как восстановить замерзшую систему отопления — та еще задачка.

• Твитнуть
• Поделиться
• Рассказать

• гаджеты,
• репортажи

Виды уличных термометров

Благодаря техническому прогрессу сегодня существует большой выбор градусников для измерения температуры воздуха. В интернете можно найти множество фото с самыми необычными устройствами. Но все они подразделяются на три основные группы:

1. Жидкостный градусник. Это самый распространенный вид бытовых термометров, который используется людьми уже не одну сотню лет. Его устройство представляет собой колбу, размещенную на мерной шкале. В замкнутой колбе находится окрашенная жидкость, обычно это спирт. В зависимости от температуры воздуха жидкость расширяется или сужается, из-за чего уровень спиртового столбика изменяется, останавливаясь напротив определенного показателя температурной шкалы.
2. Биметаллический механический термометр. Его принцип действия основан на различии в чувствительности металлов к перепадам температуры. Две пластинки из разных металлов при изменении температуры действуют как пружина, толкая стрелку, которая укажет температуру воздуха.
3. Цифровой градусник. Это самый молодой вид измерительных приборов, который успел завоевать любовь благодаря своему удобству. Информация о температуре выводится на дисплей, а работают эти приборы от батареек, сети или солнечной панели.

Виды датчиков для измерения температуры

Датчик температуры воздуха в помещении может иметь различное конструктивное исполнение, определяющее порядок его работы, срок службы и стоимость. Прежде чем отдать предпочтение определённому варианту, стоит ознакомиться с существующими.

Выносные датчики температуры

Большинство терморегуляторов оснащается встроенными датчиками, позволяющими определить температуру воздуха непосредственно в той комнате, где установлено отопительное оборудование. Используя терморегуляторы с выносным датчиком температуры воздуха, можно определить температуру за пределами помещения, в котором находится блок управления. При этом прибор выполняет ту же функцию – принимает данные, чтобы отрегулировать степень нагрева воздуха.

Чаще всего терморегуляторы с выносными датчиками устанавливают непосредственно около котла, а для чувствительного элемента выбирают место в отапливаемой комнате. Возможна также установка за пределами дома, чтобы адаптировать системы отопления под внешние условия. В этом случае они выступают в качестве дополнительных индикаторов, а основными являются устройства, располагающиеся внутри.

Электронные датчики температуры

Электронные приборы комплектуются полупроводниковыми деталями, с помощью которых измеряется изменение температуры. Позволяют автоматизировать процесс. Электронные датчики температуры устанавливаются на котлы и другое отопительное оборудование. Отличаются широкими функциональными возможностями.

Бывают с открытой и закрытой системой управления. Первый тип имеет большой набор функций. Такие устройства можно программировать, выполняя тонкую настройку. Однако сложное конструктивное исполнение предъявляет определённые требования к знаниям потребителя.

Датчики с закрытой системой работают по строго заданному алгоритму. Возможно изменение ограниченного числа программ и настроек. Благодаря простоте обслуживания их чаще всего приобретают для оснащения бытовых систем. Для питания датчиков необходим электрический ток. Их подключают к розетке, устанавливают на дин-рейку либо используют батарейки.

Управление электронными моделями осуществляется за счёт использования специальных кнопок либо сенсорной панели. С их помощью пользователь может изменить температурные настройки. На мониторах дополнительно отражается дата и время.

Современные устройства способны работать в режиме дня/ночи, выходных дней/будней. Возможно наличие других функций, увеличивающих стоимость терморегулятора. Перед покупкой стоит сопоставить потребность в перечисленных возможностях с затратами на приобретение конкретной модели.

Прочие

Термореле с выносным датчиком температуры принято делить на различные виды в зависимости от используемого при изготовлении материала, функционалу, особенностям монтажа. Способ контроля температуры позволяет разделить прибор на устройства:

• с контролем по датчику воздуха;
• с контролем по датчику пола;
• комбинированные. Учитывают данные от различных источников.

Первый тип получил наибольшее распространение, если требуется автоматизировать работу отопительного котла или батареи отопления. Второй актуален при устройстве системы «тёплый пол», что значительно сокращает возможную область использования.

В зависимости от используемого материала датчики могут быть:

• биметаллическими, при изготовлении которых используется упрочнённая пластмасса;
• электронными термисторами;
• электронными термопарами.

В качестве терморегулятора для отопительного оборудования используются два последних вида. Могут быть механическими и электронными. В основу работы механических приборов положен принцип изменения объёма биметаллических пластин с последующей передачей данных блоку управления.

Принцип действия теплового датчика

Контролировать систему отопления можно разнообразными методами, среди которых:

• автоматические устройства для своевременной энергоподачи;
• блоки, следящие за безопасностью;
• смесительные узлы.

Для корректной работы всех этих групп необходимы датчики температур, подающие сигналы о функционировании приборов. Наблюдения за показаниями этих приборов позволяют вовремя выявить неисправности в системе и принять меры по исправлению.

Термодатчик может использоваться как отдельный прибор, например, для контроля за температурой комнаты, или быть неразрывной частью сложного устройства, например, отопительного котла.

В основу подобных устройств, применяющихся в автоматизированном управлении, положен принцип преобразования температурных показателей в электросигнал. Благодаря этому результаты измерения можно оперативно передавать по сети в виде цифрового кода, что гарантирует высокую скорость, чувствительность и точность замера.

В то же время различные приборы для измерения стадии нагрева могут иметь конструктивные особенности, влияющие на ряд параметров: работу в определенной среде, способ передачи, метод визуализации и другие.

Монтаж термометра в систему

Мужики-сантехники, подскажите как правильно смонтировать термометр на отводку от стояка горячей воды? Термометр вот такого типа

Купить кран с гнездом под термометр. – ” > ” > .

Термометр у меня уже есть

sander ,вкрутить в троиник через необходимыи удлинитель

Имеет ли значение на какую длину должен входить концевик термометра в тройник?

sander написал : на какую длину должен входить концевик термометра в тройник?

Читобы доставал до воды.

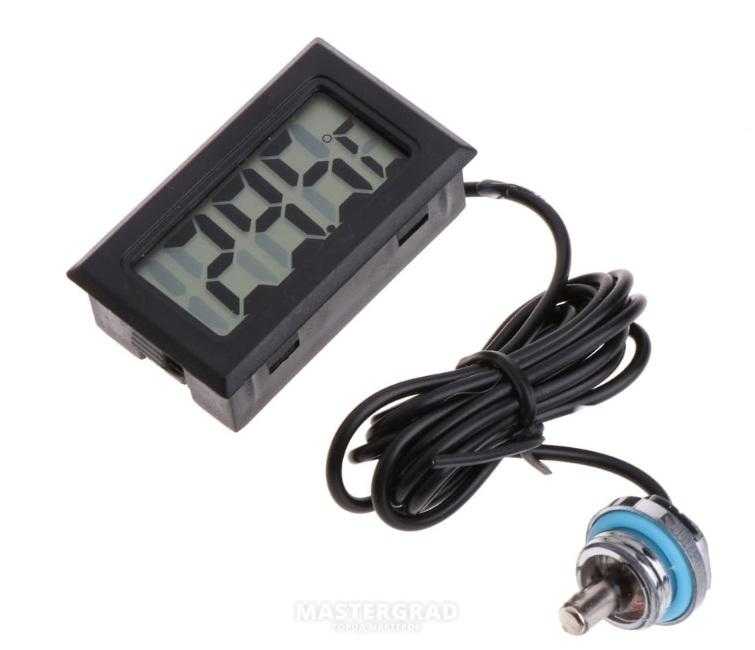

Подскажите модель электронного термометра для контроля теплоносителя в ОС

Николай_65Р написал: модель электронного термометра для контроля теплоносителя в ОС

Промышленный XMD-200 (для котельных), можно и автомобильный (мотоциклетный), или совсем простенький китаец.

Спасибо! А можно ссылочку на средний?

Николай_65Р написал: А можно ссылочку на средний?

. ему питание нужно 9-36в, другие 2 от встроенных батареек

калямба , красивый, зараза

Николай_65Р написал: А можно ссылочку на средний?

. ему питание нужно 9-36в, другие 2 от встроенных батареек

калямба , очень хорош. Жаль, не видел такого. Купил себе в пару к напряжометру. Пришлось и штатный датчик покупать на убой в качестве гильзы и разъём.

Спасибо калямба . Действительно красивый. Тоже парочку закажу

cineman написал: Пришлось и штатный датчик покупать на убой в качестве гильзы

в качестве гильзы делали из простой заглушки (заполняли герметиком, можно и эпоксидкой)

Mazayac написал: красивый, зараза

Николай_65Р написал: Действительно красивый

. вот похожий. подешевле, но датчик надо адаптировать (в заглушку, как выше писал)

Вот тоже удобный – в 2-х точках (подача-обратка)

калямба , надо сразу брать с голым датчиком, у самого первого он залит в «железку» с нестандартной для сантехники резьбой, как следует из отзывов. Сделал предзаказ, теперь придётся выковыривать. Хотя есть у меня метчик М10х1.

Mazayac написал: теперь придётся выковыривать

. можно и не выковыривать – не оплачивать 11.11 (деньги по предзаказу вернут)

Mazayac написал: с нестандартной для сантехники резьбой

термометр для авто-мото техники

калямба , спасибо за совет по оплате. Датчик тоже подумывал «прилепить» к крану полотенцесушителя. И за толчок в нужном направлении спасибо, по инерции мыслил термоманометрами классическими, которые не везде поставишь и не везде где поставишь увидишь

По здравом размышлении решил взять с пассивным ЖКИ, чтобы с питанием не мучиться.

Что учесть при выборе

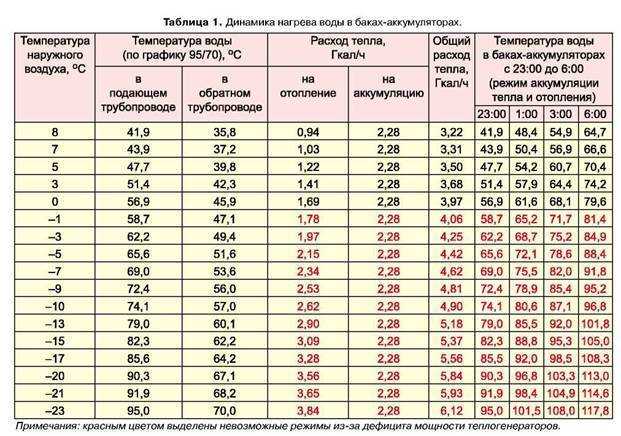

Рабочие параметры системы отопления влияют на выбор подходящего термометра

Обратите внимание на следующие:

• Рабочий диапазон измерений. Влияет на точность показаний. Датчик температуры, которому неправильно подобрали верхний предел показаний, отобразит данные с погрешностью или вообще перестанет работать;
• Способ подключения. Когда требуется определить уровень нагрева носителя тепла с минимальной погрешностью,  выбирайте среди тех моделей термометров, которые погружаются в среду носителя тепла. Их монтаж производится только в самой системе отопления или на котле;
• Метод получения показаний. Способ измерения влияет на скорость приведения показаний прибора к реальному уровню (по-другому, на инертность), на внешний вид и тип индикатора.

Дистанционный датчик температуры

Выбирая среди термометров погружного типа, обязательно учитывайте длину гильзы, которая составляет от 120 до 160 мм

А выбирая среди беспроводных датчиков, обращайте внимание на дальность передачи сигнала, погрешность измерений и возможность автономной работы от элементов питания

Виды устройств для снятия температуры

Термоприборы могут классифицироваться по ряду важных критериев, среди которых способ передачи информации, место и условия монтажа, а также алгоритм снятия показаний.

По способу передачи информации

Согласно используемому методу трансляции сведений датчики разделяются на две большие категории:

• проводные приборы;
• беспроводные датчики.

Первоначально все подобные приспособления оснащались проводами, через которые термодатчики связывались с блоком управления, передавая на него информацию. Хотя сейчас такие устройства потеснили беспроводные аналоги, они все же часто используются при простых схемах.

Кроме того, проводные датчики отличаются большей точностью показаний и надежностью в работе.

Для обеспечения согласованной работы проводного датчика, используемого в составном устройстве, желательно совмещать его с оборудованием, которое выполнено тем же изготовителем

В настоящее время распространение получили беспроводные устройства, которые чаще всего передают сведения при помощи передатчика и приемника радиоволн. Подобные приборы можно монтировать практически всюду, включая отдельное помещение или открытый воздух.

Важными характеристиками подобных термодатчиков являются:

• наличие аккумулятора;
• погрешность проведенных измерений;
• дальность передачи сигнала.

Беспроводные/проводные устройства могут полностью заменить друг друга, однако в их функционировании есть некоторые особенности.

По месту и способу размещения

По месту крепления подобные приборы делятся на следующие разновидности:

• накладные, крепящиеся к отопительному контуру;
• погружные, контактирующие с теплоносителем;
• комнатные, находящиеся внутри жилого либо служебного помещения;
• внешние, которые располагаются снаружи.

В некоторых агрегатах могут применяться одновременно несколько видов датчиков для контроля температуры.

По механизму снятия показаний

По способу демонстрации сведений приборы могут быть:

• биметаллическими;
• спиртовыми.

В первом варианте предполагается использование двух пластин, сделанных из различных металлов, а также стрелочного индикатора. При повышении температуры один из элементов деформируется, создавая давление на стрелку. Показания подобных приборов отличаются хорошей точностью, однако их большим минусом является инертность.

Биметаллические и спиртовые термостаты часто устанавливаются на отопительной аппаратуре, например, котлах. Они позволяют отслеживать нагрев, превышение которого может привести к фатальным последствиям

Этого недостатка почти полностью лишены датчики, работа которых основана на использовании спирта. В этом случае в герметично запаянную колбу заливается спиртосодержащий раствор, расширяющийся при нагреве. Конструкция достаточно элементарна, надежна, но не очень удобна для наблюдений.

Датчик температуры Бакси для отопительной системы в частном доме

Среди разнообразия температурных регуляторов, одними из лучших считаются устройства от фирмы Baxi. Они имеют ряд преимуществ, заметно выделяющих устройства среди своих конкурентов.

Так к положительным качествам данной модели относят:

• экономичность в процессе эксплуатации;
• наличие системы самодиагностики;
• возможность установки дополнительных датчиков или системы автоматики;
• наличие автоматического регулятора, который учитывает температурный показатель как внутри помещения, так и на улице;
• возможность использования этого устройства для корректировки температурных показателей в системе «тёплый пол».

Фото 2. Устройство фирмы Бакси оснащено системой самодиагностики, регулятором температуры по сезону, времени суток.

А также к преимуществам устройств Baxi относят и наличие дополнительных аксессуаров. Расширенная комплектация может быть оснащена:

• функцией экономного режима;
• регулятором температурного режима по времени суток и сезону;
• регулятором температуры в разных помещениях.

Важно! Подобные функции позволяют использовать устройство с максимальной эффективностью, при этом существенно сэкономив затраты на электроэнергию

Датчики давления как дополнение к термометрам

В схеме системы отопления с принудительной циркуляцией датчики давления отображают уровень расширения носителя тепла от нагревания. По этой причине специалисты рекомендуют устанавливать измерители давления в систему отопления совместно с термометрами.

Внешний вид пружинного манометра

Датчики давления бывают двух видов: пружинные и электроконтактные.

Пружинные. Роль чувствительного элемента исполняет трубка круглого или овального сечения. При подаче носителя тепла она смещается, и от этого стрелка на циферблате приходит в движение.

Видимые преимущества датчиков данного типа – высокая надежность работы и разумная цена.

Для монтажа датчика данного типа особых навыков не требуется.

Видео расскажет о работе датчика минимального давления:

Электроконтактные. Модернизированная версия датчиков пружинного типа. Кроме стрелки, которая указывает основные показания, присутствуют две дополнительные, их выставляют на нижний и верхний предел давления. Когда стрелка показаний достигает одной из дополнительных, происходит замыкание контакта, и затем на управляющее устройство отправляется электрический сигнал. Приборы данного типа целесообразно устанавливать лишь в автономных системах больших объектов.

Электроконтактный датчик давления

Как видим, среди приборов контроля работы системы отопления есть выбор, который зависит о целого ряда факторов, таких как место монтажа, рабочий диапазон, точность определения температуры или давления носителя тепла. Помните: правильно подобранный прибор позволит точно контролировать работу отопительной системы, обеспечит долговечность ее работы.

Использование

На текущий момент пользуются популярностью погружные датчики VSP для измерений температур вентиляции, отопления и кондиционирования. Большую популярно VSP приносит длительный стаж пребывания на отечественном рынке, а также тот факт что это измеритель Российского производства.

Отсюда же вытекает, что все факторы способные повлиять на их работу, на просторах страны – учтены. Дефекты устранены. Приятным дополнением является и тот факт, что VSP намного дешевле большинства конкурентов в своем сегменте.

Для наглядного примера рассмотрим основные технические данные VSP-3:

• материал гильзы – нержавеющая сталь;
• диапазон подключения от минус 5 до плюс 180 градусов;
• исправная работа при влажности до 95%;
• сопротивление изоляции больше 100Мом при 20 градусах Цельсия;
• класс защиты IP54;
• длина кабеля 1.5 метра;
• резьба крепления – G1/2”;
• тип подключения двух проводной клеммный.

VSP-3
