Использование соединения типа «американка» в сантехнике

Как подобрать американку

Чтобы правильно подобрать фитинг, необходимо учитывать:

• вид муфты;
• материал изготовления;
• технические параметры.

Разновидности муфт

Классифицировать муфты-американки можно по следующим признакам:

1. конструкции. Различают:

• прямые. Прямая американка предназначена для соединения прямолинейных участков магистрали (рисунок выше);
• угловые. Угловая американка устанавливается при необходимости смены направления трубопровода на 90°;

Муфта для поворота трубопровода на 90°

1. виду уплотнения. Различают:

• конусное уплотнение, которое отличается повышенной герметичностью, в том числе и без применения специальных прокладок, а также устойчивостью к колебаниям температурного режима. Преимущественное использование – газоснабжение, система отопления и горячее водоснабжение;
• торцевое уплотнение. Классический вариант, требующий дополнительной герметизации.

Виды американок в зависимости от типа уплотнения

Из каких материалов изготавливаются американки

Для изготовления американок используются:

• чугун. Материал достаточно прочный, но хрупкий. Преимущественная сфера использования – чугунные трубопроводы;
• углеродистая или нержавеющая сталь. Изделия из углеродистой стали отличаются высокой прочностью и могут быть установлены на системы газоснабжения и отопления. Нержавеющая сталь, в отличие от углеродистой, не подвержена коррозии, что позволяет использовать фитинги для систем водоснабжения, в том числе и питьевых трубопроводов;
• никель, хром, латунь. Фитинги отличаются прочностью и устойчивостью к коррозии. Наиболее существенный недостаток – высокая стоимость;
• несколько материалов. Комбинированная соединительная муфта-американка изготавливается из какого-либо металла и пропилена, что позволяет устанавливать оборудование на резьбовое соединение, например, для полипропиленовых труб.

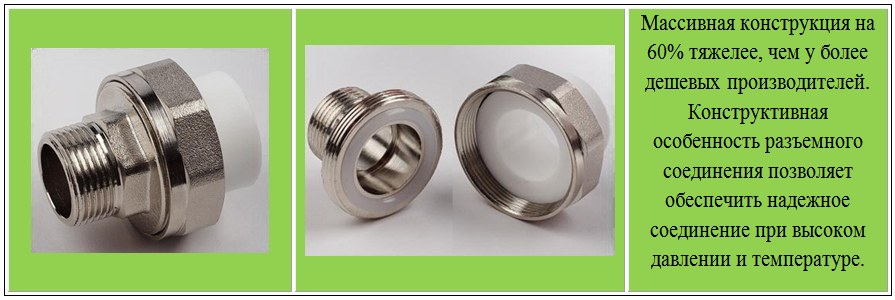

Муфта, изготовленная из двух видов материалов

Определение технических параметров

Помимо вида и материала изготовления муфты необходимо определить следующие размеры и дополнительные параметры:

условный проход (диаметр) фитинга. Стандартные изделия изготавливаются диаметром 6 – 100 мм;

Для достижения полной герметичности и сведения к минимуму потерь при прохождении среды диаметр американки должен соответствовать диаметру труб.

длина муфты и длина резьбовой части;

Параметры американки

• вид резьбы (правая, левая, внутренняя, наружная). Параметр определяется в соответствии с аналогичными данными подключаемого оборудования;
• шаг резьбы. Наибольшей популярностью пользуется резьба размером 1 дюйм, ½ или 3/4 дюйма.

Рекомендации по монтажу коммуникаций с помощью американки

Благодаря своим характеристикам элемент применяется для широкого перечня сантехработ. Наиболее уместное, а в некоторых случаях единственно возможное использование американки – системы водо- и теплоснабжения.

Для монтажа достаточно использовать разводной, универсальный или рожковый ключ. Еще потребуется применение круглого ключа для закручивания внутренней резьбы.

Установка крепления осуществляется поэтапно:

1. Предварительно разделить патрубки американки.
2. Установить каждую из деталей на один из соединяемых участков трубопровода.
3. При отсутствии резьбовой нарезки необходимо сделать резьбу с помощью плашки.
4. Края очистить от загрязнений;
5. Наложить уплотнитель на один участок (ФУМ-лента, лен и др. материалы для уплотнения).

1. С помощью ключа накрутить одну части американки.
2. Подготовить и наложить уплотнитель на вторую часть, после чего накрутить второй фитинг с гайкой.
3. Соединить оба участка с помощью накидной гайки.
4. При монтаже стоит проверить положение соединяемых труб, которые должны находится на одном уровне, после затягивается штуцера. Если штуцер уже натянут, следует чуть ослабить и привести положение трубы на необходимый уровень.
5. В обязательность порядке после выполнения соединения требуется испытать крепление на герметичность.

Дальнейшее обслуживание не представляет особых трудностей, поэтому несмотря на исходную, относительно высокую стоимость, американка пользуется широким спросом и поддерживает высокую конкурентоспособность среди аналогичных элементов для соединения труб.

Таблица размеров

Что такое опрессовка системы отопления

Виды резьбовых соединений и из чего изготавливают соединение американка

Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.

Преимущества конического уплотнения:

• Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
• Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
• может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.

Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом. Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.

Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.

Металл и полипропилен в конструкции обеспечат высокую герметичность.

Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.

Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.

Муфта американка

Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.

Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.

Кран американка

В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.

Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.

Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.

Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.

Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.

Как и любой шаровой кран, кран американка различается по типу ручки:

• тип Бабочки;
• тип Рычага .

Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.

При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE

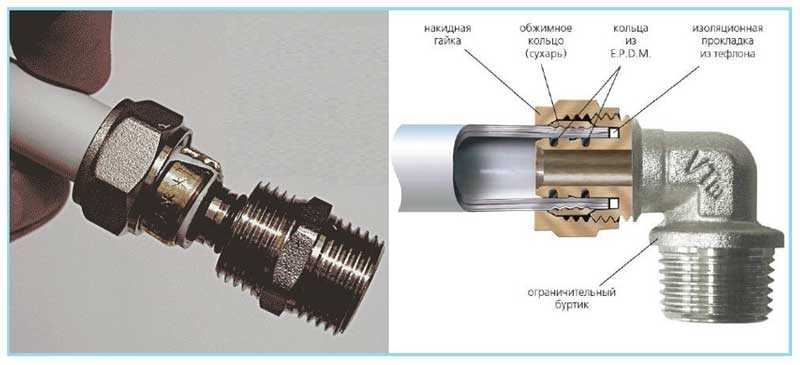

Устройство и установка компрессионного фитинга

Корпус фитинга компрессионного типа имеет специальное конусное углубление, в которое вставляется конусообразное резиновое кольцо для уплотнения. Потом устанавливается прижимное кольцо, а затем специальное обжимное устройство, которое разрезано на несколько зубьев.

Герметичность соединения создается за счет вдавливания уплотнительной прокладки при затягивании специальной гайки. В это время зубья обжимного кольца впиваются в конец детали, создавая плотное соединение.

Для получения прочного и герметичного соединения необходимо произвести предварительную зачистку концов стыкуемых изделий.

Виды и конструкции

По типу крепления краны «американка» бывают:

Конусными.

Конусообразные стыки резьбовых соединений обеспечивают предельную герметичность даже при небольшом отклонении в оси стыкуемых труб и отсутствии в конструкции уплотнительных прокладок. Последний факт позволяет использовать изделия даже в условиях значительных температурных колебаний рабочей среды (к примеру, на радиаторах).

Плоскими (цилиндрическими).

Герметизация обеспечивается внутренними уплотнителями и стягиванием накидной контргайкой – классика муфтового соединения.

По типу конструкции и направлению потока рабочего носителя «американки» делятся на:

• Прямые. Применяются для совмещения труб на прямолинейных участках магистралей.
• Угловые. Используются для стыковки 2-х участков трубопровода, «сходящихся» друг с другом под углом в 45⁰, 60⁰, 90⁰ или 135⁰ и формирующих поворот.

По типу вентиля краны-американки классифицируются на:

• Рычажные, в которых в роли ручки выступает односторонний рычаг, снижающий физическое усилие при повороте затвора.
• Лепестковые, в которых поворотный механизм выполнен в форме двусторонней ручки-бабочки.

По форме стыковочного резьбового соединения крановые механизмы подразделяются на:

• внутрирезьбовые. Применяются для стыковки стальных и латунных труб, на которых предварительно выполняется резьба.
• наружнорезьбовые (с резьбовым штуцером). Используются для соединения полипропиленовых труб без сварки.

Что собой представляет американка

Американкой называют элемент соединения, который представляет собой разъемную гайку, снабженную резьбой для сочленения двух труб. В конструкцию американки входят два фитинга, прокладка, и накидная гайка.

Иными словами, американку можно назвать резьбовой муфтой, хотя существует на сегодняшний день множество видов изделия.

Американкой считается любой кран, с одной стороны которого имеется резьбовая нарезка, а с другой — накидная гайка.

Рекомендуем ознакомиться: Применение металлической гофры для проводки кабеля

Например, к американкам относится шаровой кран, который оснащен двумя видами ручек: один из них — это бабочка, а второй представляет собой рычаг. Первая применяется для труб небольшого диаметра, а вторая для кранов с большим сечением.

Принцип американки используется в любых смесителях, которые соединяются воедино при помощи такой накидной гайки.

Применение соединений типа американка не только предельно упрощает монтаж, но и значительно ускоряет процесс соединения труб.

Например, это незаменимый соединительный элемент для сочленения крана и монолитной разводки, когда недопустимо вращение труб, или соединение плотно примыкает к стене, что само по себе делает невозможным применение уголков. В этих случаях американка приходит на помощь. Этот элемент позволяет соединить трубы с помощью простого вращения гайки.

Преимущества

Американка применяется в системах холодного, горячего и теплоснабжения благодаря своим преимуществам:

• посредством американки стыкуют как жесткие, так и мягкие компоненты трубопроводов;
• соединение труб с помощью американки возможно как под углом, так и прямым способом;
• монтаж – не требует усилий и занимает мало времени;
• демонтаж проводится без использования специального инструмента;
• соединение не требует вращения труб;
• не требуется при монтаже учитывать направление движения жидкости в системе.

Внешняя поверхность соединения американка покрыта гальванической оболочкой, выполняющей двойную роль: защиту от коррозии и механических повреждений, и обеспечение эстетического вида.

Виды американок

Видовое разнообразие американок обусловлено применение разных материалов для изготовления конструкции. Наличие деталей под все ходовые размеры позволяют использовать американку для различных диаметров труб, а типы крепления дают возможность соединять даже те трубы, которые имеют небольшие отклонения осей.

Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб

Большой выбор различных видов американок позволяет использовать их для соединения различных видов труб.

Классификация по материалам

На рынке встречается не только стальной вид изделия, но также чугунные (черновые и оцинкованные американки), латунные (хромированные, никелированные или без покрытия), металлопластиковые американки (комбинированные изделия из полипропилена и нержавеющей стали).

По типу резьбы

В зависимости от резьбы различают три вида, в которых используется или наружная или внутренняя резьба, или наружно-внутренняя:

• муфта-муфта,
• резьба-резьба,
• муфта-резьба.

Для соединения под сварку есть варианты американок безрезьбовых.

По типу крепления

Существует два типа крепления:

• Конусное крепление. Данный вид изготовлен из конусообразных резьбовых фитингов. В данной конструкции прокладки не использую ввиду ненадобности, однако при монтаже специалисты советуют использовать ФУМ ленту для большей надежности. Рекомендуется для терморегуляторов в системах отопления, полотенцесушителей, как более надежное соединение для режима работы в условиях перепада температур.
• Цилиндровое или плоское крепление. Самый распространенный и широко применяемый вид соединительного элемента, требует применение прокладки для герметизации.

Для монтажа прямых и перпендикулярных конструкций существуют прямые и угловые типы соединений американка.

Какой нужен ключ для «американки»

Смонтировать «американку» в сантехнике без потери качества и удобства можно разными инструментами. Но нельзя сказать, что никаких ограничений в их выборе нет. Более всего подходящим и часто используемым для монтажа «американки» является разводной ключ.

Для монтажа этого фитинга в сантехнике следует всячески избегать использования газовых ключей.

В последнее время появился универсальный инструмент, наиболее подходящий для монтажа труб в сантехнике, в том числе и для «американки». Этот ключ используется для самых разнообразных работ, что однозначно доказывает его удобство и практичность.

Самые распространенные размеры «американки» в сантехнике – ¾ дюйма и ½ дюйма. Это в общем не означает, что у вас не будет нужды в других типах этого фитинга. В таком случае необходимо приобрести ключ подходящего размера либо использовать разводной. Главное — ни при каких обстоятельствах не пользоваться газовым ключом.

Если вы умеете работать с металлом и имеете необходимый инструмент, то вы сами можете изготовить конусный ключ нужного размера. Конусность нужна для попадания в выемки.

Форма ключа будет Г-образной, ручка длиной около 150 мм. Размеры ключа для «американки» в сантехнике ½ дюйма будут 12х12 мм и 10х10 мм. Как правило, такие ключи изготавливают из обрезков профильной арматуры.

Неплохой альтернативой при работе сантехника с «американкой» на ½ дюйма будут пассатижи, которые, как правило, есть у всех. Они прекрасно заменят набор ключей.

Читайте материал по теме: Инженерная сантехника оптом: ассортимент и цены

Сферы применения

Американки для полипропиленовых труб применяются во многих сферах. Это и газопроводы, и системы отопления, и водоснабжение холодной и горячей водой, и канализация.

Она считается самой распространенной, надежной и удобной соединяющей деталью. Универсальность, а также много положительных качеств, в процессе эксплуатации, делают ее практически незаменимой при некоторых монтажных работах.

Конструкция фитинга может быть очень разнообразной для различных способов применения, а в некоторых случаях, он является главным составляющим (кран, сложный узел систем водо- и теплоснабжения, прибор для измерения различных показателей и другие).

Домашняя сантехническая коммуникация предполагает наличие водяного счетчика, вход и выход которого выполняется с применением «американки». Это хорошо тем, что демонтируя счетчик на проверку, у вас не возникнет проблем с его откручиванием.

Незаменимыми являются фитинги такого рода при установке и ремонте радиаторов отопительной системы. Такое соединение позволит значительно сократить ремонтные сроки в процессе эксплуатации.

Возможности создания высоко герметичных соединений определяют спрос на «американку» в системе с довольно высокими давлением и температурами.

Самым распространенным применением является слияние изделий из пластика и металлопластика

И здесь вовсе не важно, какой материал между собой соединяется: металл с металлом; металл с пластиком; пластик с пластиком, для каждого найдется своя модель фитинга

Некоторых удивляет такая приспособленность, поскольку для соединения не нужно специальных подготовок – труба просто монтируется в накидной механизм, который сливаясь с другой частью, немного прижимает ее кольцом.

Чтобы не испортить всю красивую никелированную оболочку устройства, необходимо защищать поверхности на гайке пластиковой, резиновой или деревянной накладкой.

Вот вы и познакомились с таким соединительным элементом, как «американка». Запомните, что точная и правильная подборка крепежной детали, которая должна по сечению подходить трубному, обеспечит длительное использование всей системы. Так что не забывайте перед приобретением консультироваться с профессионалами в этой области.

Особенности подключения

В зависимости от типа труб, предназначенных для монтажа в трубопроводах, подбираются фитинги.

Выбор осуществляется одновременно по нескольким признакам. Только тогда можно обеспечить надежное соединение труб. Это вполне естественно.

Одной из важных особенностей является материал, из которого сделаны трубы. Например, стальные фитинги не используются в трубопроводе из полипропиленовых труб. Поскольку свойства полипропилена очень отличаются от свойств стали, возвратный элемент также должен быть изготовлен из полипропилена. Это касается и металлических изделий.

Американцы сделаны из того же материала, что и труба. Американец для металлических труб состоит из:

• Они были;
• меди;
• латунь.

Американская пластиковая труба может быть изготовлена ​​из

• полипропилен;
• другой полимер.

Наиболее известный способ соединения стальных трубопроводов в одну сеть — это использование стального разъемного рукава. Сталь обладает хорошей начальной прочностью, функциональна и относительно дешева. Почти единственным недостатком является его подверженность коррозии. Если бы не этот недостаток, сталь была бы вне конкуренции.

На практике ситуация такова. Изделия из сырой стали демонстрируют первые признаки повреждения через несколько лет. Сталь с защитным цинковым покрытием может прослужить около десяти лет. Нержавеющая сталь прослужит вдвое дольше, но не избавится от проблем.

Под влиянием времени и агрессивных факторов стальная арматура начинает ржаветь или кислоту. Осталось только заменить его новым и устранить его.

Это объясняет желание потребителей вместо стальной арматуры покупать аналогичные латунные модели. Основными компонентами этого сплава являются медь и цинк. Обладая свойствами, аналогичными стали, она не подвергается негативному воздействию влаги и времени. Срок службы латунных фитингов длится более 50 лет.

Самые дорогие системы труб изготавливаются из меди. Медные фитинги, как и сами трубы, отличаются высокой ценой. Это связано с высокими медными свойствами по сравнению с латунью и сталью. Она узнала их только по силе.

Как установить американку для полипропиленовых труб

Начинающие сантехники, и люди, которые просто случайно столкнулись с этим словом, часто задаются вопросом, о том, что же такое “американка”.

Если кто-то впервые слышит это слово, то на ум ему приходит немного другая американка, а точнее, женщина из Америки, либо фильм, с одноименным названием, но на самом деле это не так. Для того чтобы понять значение этого слова, нужно узнать еще одно, и звучит оно как “фитинг”. Этим словом обычно называют уголки, тройники и муфты, необходимые для соединения труб в сантахнике.

Что это за элемент

При использовании таких американок для стальных и медных, металлопластиковых и полипропиленовых, а также других видов труб можно без каких-либо особых знаний и умений собрать трубопровод. (Подробно о соединении металлопластиковых труб Вы можете прочитать в этой статье).

Основные отличия

1. Можно без какого-либо вращения труб произвести разбор сантехники, это очень удобно, особенно в условиях, когда к трубам доступ сильно затруднен.
2. Намного удобнее и практичнее так называемого сгона. Имеет меньший размер. Сгон не является разъемным соединением.
3. У американки есть специальная подкладка – уплотнитель, которая и упрощает установку данного фитинга, так как использование фум-ленты или других герметизирующих средств не требуется.
4. Врезка не обязательна.

Типы сборки

Имеет в своей конструкции уплотнительное кольцо. Есть возможность неоднократного использования американки.

Благодаря всем этим факторам, американку возможно установить даже в самых недоступных местах, не требует большого усилия даже при монтаже особо крупных деталей. Если вдруг будет необходимо заменить данную муфту, то это не составит особой проблемы, так как демонтируется американка настолько же просто, как и устанавливается.

Если необходимо состыковать два каких-либо отрезка трубы, то американка с обычной накидной гайкой справится с этим делом. Положительной чертой такого метода является неоднократный демонтаж и сборка сантехники.

Есть огромное количество вариаций соединения труб с помощью американской муфты, они весьма разнообразны и могут быть, например, такими:

• соединение с нанесением внешней резьбы;
• соединение с нанесением резьбы внутренней;
• свариваемое соединение при помощи специальной накидной гайки.

Также вышеперечисленные соединения можно выполнить в любой комплектности.

Из чего производятся

Цена и все характеристики, температурные, гидравлические и другие в первую очередь будут зависеть от использованного в американке материала, ну и соответственно от цены.

Ассортимент таких американок действительно широкий, на любой бюджет и к любой системе. Зачастую производитель покрывает фитинг никелем или другими защитными слоями, для защиты от внешних условий среды, и для красоты соединений.

Установка

Срок такой конструкции, при эксплуатации с холодной водой в системе, растягивает срок службы труб до 15 лет, а с горячей водой трубы следует менять уже через 6 – 7 лет.

Вот небольшая инструкция, которая поможет установить американку:

1. Необходимо подготовить тубы, снять фаску, там, где это нужно, и обрезать трубы до необходимой длины.
2. С пластиковыми трубами следует провести калибровку.
3. Присоединяется фитинг, к примеру, если трубы имеют в диаметре 25 мм, то муфта должна быть такого же диаметра. Помнить о том, что американка является разъемной муфтой, и первой зафиксировать ту часть, которую необходимо приваривать, после чего собирается остаточная часть, чаще всего – это резьба.
4. Необходимо несильно затянуть штуцер и проверить качество работы, чтобы в случае некорректной установки все исправить. Теперь уже можно открыть вентиль и проверить на протечки.
5. Только после того, как вы убедитесь в том, что абсолютно никаких протечек нет, разрешено затягивать накидную гайку, и стоит отметить, что выполнить это следует плотно, для того, чтобы создать герметичность соединения.

Абсолютно ничего сложного в установке нет, и реально выполнить все процедуры своими силами в домашних условиях.

Смотрите видео, в котором специалист подробно демонстрирует процесс монтажа участка водопровода с помощью американки для полипропиленовых труб:
