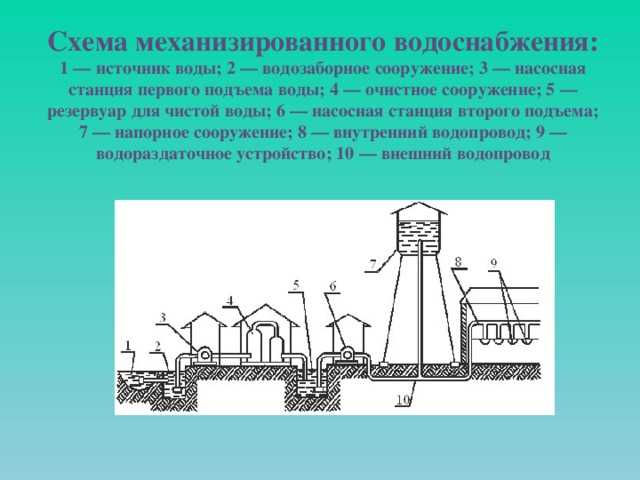

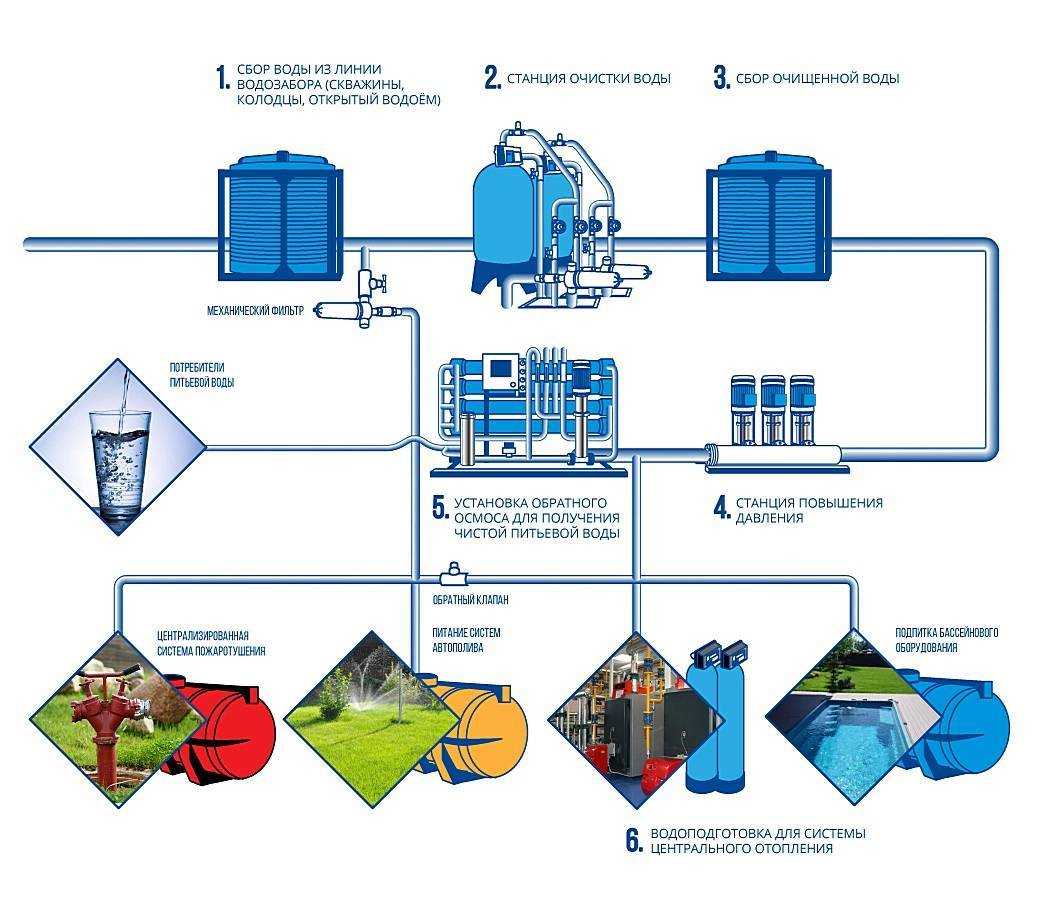

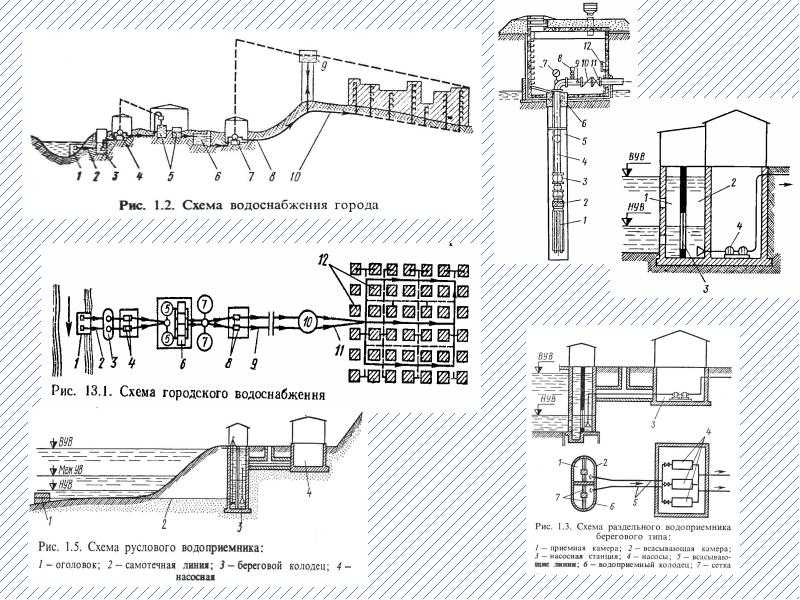

Система водоснабжения города для бытовых и промышленных нужд

Водонапорные башни Рожновского по ТП 901-5-29

Артикул	Объем	Диаметр бака(мм)	Толщина металла бака(мм)	Высота бака(мм)	Высота ствола(мм)	Диаметр ствола(мм)	Толщина металла ствола(мм)	Высота общая
BБР-15/12	15 м.куб	3020	4	2000	12000	1220	4	14000
BБР-15/12	15 м.куб	3020	5	2000	12000	1220	5	14000
BБР-25/12	25 м.куб	3020	4	3500	12000	1220	4	15500
BБР-25/12	25 м.куб	3020	5	3500	12000	1220	5	15500
BБР-25/15	25 м.куб	3020	4	3500	15000	1220	4	18500
ВБР-25/15	25 м.куб	3020	5	3500	15000	1220	5	18500
ВБР-50/15	50 м.куб	3020	4	6500	15000	1220	4	21500
ВБР-50/15	50 м.куб	3020	5	6500	15000	1220	5	21500
ВБР-50/18	50 м.куб	3020	4	6500	18000	1220	4	24500
ВБР-50/18	50 м.куб	3020	5	6500	18000	1220	5	24500
ВБР-50/18	50 м.куб	3020	4	6500	18000	2000	4	24500
ВБР-160/25	160 м.куб.	3020	4	25500	25500	3020	4	25500
ВБР-160/25	160 м.куб.	3020	5	25500	25500	3020	5	25500
ВБР-160/25	160 м.куб	3020	4-5-6	25500	25500	3020	4-5-6	25500

Давление, создаваемое водонапорной башней

Водонапорная башня – это сооружение, предназначенное для создания давления в системе водоснабжения. Она играет важную роль в обеспечении постоянного водоснабжения домов, офисов и других зданий.

Принцип работы водонапорной башни достаточно прост. В ее основе лежит использование силы гравитации. Вода поднимается на высоту, а затем под давлением стекает через трубы вниз, распределяясь по всей системе водоснабжения.

Основными элементами водонапорной башни являются резервуар для хранения воды и высокая конструкция для создания необходимого давления. Резервуар расположен на вершине башни и наполняется водой из источника или насосной станции.

Высота водонапорной башни определяет давление в системе водоснабжения. Чем выше башня, тем выше давление. Это связано с тем, что давление воды определяется ее высотой столба над уровнем земли. Чем выше башня, тем больше высоты столба, а значит, и больше давление.

Для поддержания постоянного давления в системе водоснабжения используются различные механизмы. Например, в некоторых башнях устанавливаются насосы для автоматического подкачивания воды и поддержания необходимого давления. Также применяется система регулировки давления, позволяющая поддерживать его на оптимальном уровне.

Высокое давление, создаваемое водонапорной башней, имеет ряд преимуществ для водоснабжения. Во-первых, оно обеспечивает постоянное и равномерное распределение воды по всей системе. Во-вторых, высокое давление позволяет быстро и эффективно доставлять воду на большие расстояния.

Однако высокое давление также может создавать определенные проблемы. Например, оно может приводить к повышенному износу и протечкам водопроводных труб. Также оно требует использования специальных клапанов и регуляторов давления для предотвращения повреждений системы.

В целом, водонапорная башня является важным элементом системы водоснабжения, обеспечивающим надежное и эффективное распределение воды. Она создает необходимое давление, которое позволяет доставлять воду в нужные места с минимальными потерями и проблемами.

Испытание на водоотдачу водопроводных сетей

Плановое испытание водопроводной сети проводится один раз в год, в весенний период (участки определяются совместно с ГПС), а также после капитального ремонта и приема новых водопроводных сетей.

Испытание водопроводных сетей на водоотдачу отдельных участков водопроводной сети, в соответствии с «Правилами технической эксплуатации систем коммунального водоснабжения» п. 2.10.2. (б), утвержденными приказом Госстроя от 30.12.99 г. № 168, осуществляется подразделениями «Водоканал» совместно с ГПС с составлением акта.

Испытанию в первую очередь должны подвергаться участки водопроводной сети:

с пониженным давлением;
с малым диаметром труб (75; 100 мм), п.8. 46 СНиП 2.04.02-84;
тупиковые линии;
старые линии;
линии с большой протяженностью;
наиболее удаленные от насосных станций линии;
линии с большим водопотреблением;
участки у наиболее пожаровзрывоопасных производственных объектов;
вновь проложенные участки;
участки, где проводились ремонтные работы.

При проведении испытания водопроводных сетей, на территории которых находятся пожароопасные объекты и объекты с массовым пребыванием людей, необходимо учитывать расчетное количество воды для целей пожаротушения на данные объекты.

На основании выводов, отображенных в актах, «Водоканал» и подразделения ГПС, при недостатке воды разрабатывают мероприятия для обеспечения водой на тушение возможных пожаров.

Водопроводные сети испытывают в часы максимального водопотребления, например, в жилой застройке с 7 до 9 утра, на промышленных объектах при наличии хозяйственно-питьевого водопровода – в часы обеденного перерыва, при водопроводе производственно-пожарном – в зависимости от водопотребления на производственный процесс.

Методика проверки водопроводных сетей на водоотдачу состоит в том, чтобы: установить имеющийся в водопроводной сети напор и расход воды; определить, какой должен быть по нормам напор и расход воды; сравнить имеющийся напор, и сделать заключение об их соответствии.

Нормативный расход воды на наружное пожаротушение определяется на основании СНиП 2.04.02-84 п. 2.4–2.26, табл. № 5–8 или расчетного расхода воды согласно варианту оперативного плана пожаротушения.

Испытание на водоотдачу водопроводов низкого давления производить при помощи пожарных автоцистерн или оборудованной для этих целей автотехники ВКХ в следующей последовательности:

1) определяется расчетный пожарный расход воды согласно требованиям СНиП 2.04.02-84 г. для участка водопроводной сети или расчетный расход согласно варианту оперативного плана пожаротушения;

2) определяется количество АЦ для отбора от наружной сети необходимого расхода воды, например:

Qнор. = 90(л/сек), для испытания потребуется n = 90/40 = 3 насоса марки ПН-40У (округляем в большую сторону);

3) пожарные колонки устанавливаются на наиболее невыгодно расположенные гидранты и при помощи мягких рукавов соединяются с насосом (чтобы исключить откачку воды под вакуумом и тем самым предотвратить загрязнение водопровода грунтовыми водами). К напорным патрубкам насоса присоединяются рукава диаметром 66,77 мм (по одному на каждый патрубок), заканчивающиеся стволом со спрысками большого диаметра;

4) при испытании (измерении) с помощью пожарной колонки необходимо предварительно ее протарировать, т. е. определить расход воды в зависимости от показания манометра. Пожарная колонка оборудуется манометром и сливным патрубком. Данный способ применяется, как правило, на отдельных участках городской водопроводной сети.

5) определяется расход воды из стволов и подсчитывается суммарный расход воды согласно табл. 2:Таблица № 2

Диаметр насадка, мм

Напор у ствола, м

Расход воды, л/сек

3,7

4,2

4,9

5,5

7,8

9,0

10,5

11,8

10,6

12,0

14,1

16,0

13,9

15,4

18,2

20,0

17,2

19,3

22,8

25,9

22,5

25,1

29,6

33,8

31,7

35,4

41,9

Функциональная значимость водонапорной башни

Зачастую при установке водонапорных башен речь идёт о поднятии на высоту воды в объеме от 50 кубов. Потребителей у этого ресурса много и расходование осуществляется неравномерно. Классическая функция при этом может заключаться в снабжении водой тех районов, что остро нуждаются в ней (к примеру, дачных посёлков, где нет обычного водопроводного полива от централизованной системы).

Однако существуют и другие функции, что могут выполняться таким сооружением:

• Стабилизация насосных станций. Если насосная станция будет подавать воду из скважины сразу в дома потребителей, то трубопровод и оборудование будут подвергаться частой перегрузке. Исключить поломки и аварийные остановки возможно, установив башню, что будет поддерживать давление, сохраняя функциональное состояние насосов.

• Выравнивание давления в системе. Защита от перегрузки – это не единственная польза для трубопроводной системы. Башня помогает усилить давление в самой подающей линии (на пути к потребителям). Не нужно расходовать мощность насосного оборудования для прокачки воды уже после её поднятия в резервуар.

• Наличие аварийного запаса воды. Поломка оборудование или профилактические работы не останавливают систему подачи воды, поскольку в сообщающихся сосудах перекачка осуществляется без приложения какой-либо внешней силы.

• Подготовка водных ресурсов к эксплуатации. Вода из скважины не всегда соответствует нормативным требованиям различных технических и санитарных регламентов. В связи с этим прокачка её через резервуар необходима, ведь на пути жидкости можно установить системы фильтрации, что позволяет добиться определенного уровня чистоты.

Задача водонапорной башни предопределяет ряд её технических параметров: конструкция, высота, объем резервуара, расположение и т.д.

Устройство и назначение

Основные функции водонапорной башни

Водонапорная башня предназначена для обеспечения регулирования расхода и напора воды в сети водопровода в автономном режиме. Достаточно простой физический принцип работы определил развитие и широкое распространение этого вида гидротехнических сооружений.

Водонапорная башня осуществляет следующие функции:

обеспечение поступления воды потребителям;
равномерное распределение подачи воды при одновременном включении большого числа водопотребителей выполнение функции резервного источника водообеспечения.

Разновидности водонапорных башень

Башни кирпичной кладки (устаревший метод).
Железобетонные.
Резервуары на гиперболоидных опорах.
Бак на рамных стальных каркасах.
Стальные резервуары переменного сечения (башни Рожновского).
Индивидуальные резервуары.

Все водонапорные сооружения имеют одинаковый набор основных элементов, который может варьироваться в зависимости от времени постройки, требуемой производительности, уровня грунтовых вод, воды, рельефа окружающей местности. Тем не менее, существует определённый ряд обязательных конструктивных элементов, объединяющих все виды этих уникальных инженерных сооружений:

Резервуар (бак) объёмом от десятков до тысяч кубических метров. Выполняется из стали, бетона, пластика, других антикоррозионных материалов. Устанавливается на высоте из расчёта превышения уровня дна резервуара высоты наивысшей точки потребления.
Опора резервуара, составляющая основное «тело» башни высотой до 25 — 30 метров. Представляет собой монолитную или рамную конструкцию из стальных балок, железобетона или кирпича.
Вертикальный трубопровод (подводящая и отводящая линии). Подводящий трубопровод, питающий бак водой, монтируется от насосов под наружную верхнюю крышку резервуара. Отводящая линия (трубопровод диаметром от 200 мм) подключается к системе водоразбора.
Вентиляционный люк. Располагается в верхней части резервуара и предназначен для поддержания давления во время прекращения подачи воды.
Насосное оборудование. Размещается в отдельно стоящем сооружении, построенном над источником водоснабжения. Оснащается системой управления, которая периодически включает насосы на подкачку воды в случае падения её уровня.
Система фильтрации.

История

Для создания запаса воды, ее самотечной подачи в населенные пункты без использования каких-либо насосных механизмов, еще в древности использовали горные озера, искусственные пруды, акведуки.

Века назад появились и первые водонапорные башни – искусственные резервуары, устанавливаемые в крепостях, замках, городах для питьевых, хозяйственных нужд защитников, населения как в мирное время, так и при осаде неприятелем. Именно эти сооружения противник стремился разрушить одними из первых, чтобы лишить обороняющихся запаса воды, в том числе использовавшейся для тушения пожаров, возникающих при осадных действиях.

Второе рождение водонапорные башни получили с изобретением паровоза, строительством разветвленной сети железных дорог, обслуживающего их инженерного станционного хозяйства в Европе, США, России; развитием промышленного производства на новых территориях, не имеющих сетей централизованного водоснабжения.

Именно простейшая конструкция, принцип работы башни сделали ее такой востребованной, актуальной в различных ситуациях:

Возможность забора воды из любого источника – от реки, ручья до артезианской скважины.
Установка насоса не очень большой мощности для подъема воды в бак башни на высоту 10-20 м.
Самотечная подача воды на питьевые, технические или хозяйственные нужды под естественным напором.
Постоянное пополнение запаса воды, используемой для повышения напора в локальной сети водоснабжения поселка, железнодорожной станции, промышленного производства.
Использование в критических ситуациях, в том числе при тушении пожара.
Простейшая автоматика включения заполнения бака, пуска воды.

Из-за комплекса перечисленных преимуществ, унификации комплекта водонапорной башни, которую несложно доставить на новую промышленную площадку, территорию сельскохозяйственного предприятия, строящегося жилого поселка; быстро смонтировать, установив на бетонное фундаментное основание, они востребованы в районах, где централизованное строительство наружных сетей водоснабжения в ближайшие годы не планируется.

Что такое водонапорная башня

Водонапорная башня представляет собой гидротехническое сооружение, основное назначение которого — хранение и подача воды. Конструктивно представляет собой резервуар (как правило, цилиндрической формы), который установлен на определённой высоте от поверхности земли; насосное оборудование; трубопроводы. Объём резервуара рассчитывается исходя из величины мощности водопровода и расхода воды.

Первые водонапорные башни были возведены несколько столетий назад. В России едва ли не единственным заказчиком строительства водонапорных башен в течение длительного времени являлась железная дорога, нуждавшаяся в объёмных резервуарах, где можно было бы накапливать запасы воды для «заправки» паровозов. До сих пор на многих станциях сегодня можно увидеть старые кирпичные башни, сохранившиеся ещё с 19 века.

Картина изменилась с 1951 года, когда началось массовое возведение водонапорных башен в сельской местности, где, собственно, и по сей день находится большинство таких сооружений. Речь идет о так называемых башнях Рожновского, конструкция которых была разработана инженером А.А. Рожновским в далёком 1936 году.

Это было революционное техническое решение. Унифицированные экономичные металлические башни, которые монтируются всего за 2 — 4 дня, выполняют свои функции без необходимости зимнего подогрева воды. На основе конструктивных решений Рожновского построено большинство водонапорных башень на территории нашей страны. Следует добавить, что значительный вклад в их разработку внёс также инженер П.И. Земсков.

Водонапорные башни расположены по всему миру. Отличаясь конструктивными элементами, размерами и рабочими характеристиками, они, тем не менее, очень схожи по устройству и имеют одни и те же функции. Об этом — далее

Сферы применения

По статистике, классические металлические водонапорные башни используют в следующих сферах:

Сельское хозяйство. Установка резервуаров проводится для обеспечения воды животным и полива сельских угодий.
В сфере жилищного хозяйства. Водонапорные башни обеспечивают холодной водой небольшие жилые поселки и дачные участки.
Промышленность. Установки снабжают предприятия и отдельные цеха технической и питьевой водой в необходимом количестве.

Нередко водонапорные башни малого объема устанавливают физические лица и ИП для получения постоянного доступа к воде вне зависимости от центральной системы водоснабжения.

В нашей компании «Акрукс» вы можете заказать различные инженерные системы, включая стальные водонапорные башни. Осуществляем поставку, монтаж и подключение по всему Санкт-Петербургу и области.

Для получения подробной консультации звоните по номеру, указанному на сайте. Подробно ответим на все ваши вопросы.

Источник статьи: http://www.akruks.net/article/ustrojstvo_inzhiniringovyh_sis/p480-vodonapornaja_bashnja_ustrojstvo_tipy_printsip_dejstvija/

Водонапорная башня: виды, особенности и конструкция

В тот момент, когда уровень жидкости в резервуаре достигает верхней допустимой отметки, срабатывает специальный датчик, и отключается насос. Так как потребление воды непрерывно, то ее уровень в емкости понижается по достижении нижнего допустимого предела.

И здесь снова подается сигнал насосу о необходимости включения. Резервуар снова наполняется. По мере потребления жидкости давление в водонапорной башне понижается, что заставляет насос снова работать. Организация, которая эксплуатирует водонапорную башню, должна выполнять ее техническое обслуживание. В случае возникновения неисправности в системе в первую очередь необходимо слить воду, хранящуюся в резервуаре. Только после этой процедуры можно приступать к ликвидации неисправности.

Водонапорные башни являются техническими сооружениями, которыми человечество пользуется уже не одно столетие. В Средние века эти постройки противник старался уничтожить первыми.

Соблюдение всех необходимых технических требований по эксплуатации влияет на то, сколько прослужит водонапорная башня, и как часто будут возникать неполадки. Каждый год количество пожаров возрастает. Именно поэтому спрос на водонапорные башни, имеющие нестандартный размер или необычную конструкцию, постоянно растет.

Такие требования возникают при подготовке запасов воды, которые понадобятся при тушении лесных пожаров. Башни, созданные А. Рожновским, сегодня применяются в самых разных климатических условиях, в том числе и в условиях низкой температуры. Но даже эти конструкции имеют ограничения, что не дает возможности использовать их в следующих условиях:. Решающую роль во время установки водонапорной башни Рожновского играет учет пределов минусовой температуры.

Водонапорная башня — предназначенное для хранения и перекачки воды гидротехническое сооружение. На определенной высоте в ней устанавливается резервуар. Закон сообщающихся сосудов лежит в основе действия таких конструкций.

К примеру, процесс установки и эксплуатации конструкции невозможен в условиях вечной мерзлоты или в зоне развития карстового процесса. Рожновский создал конструкцию водонапорной башни из металла.

Элементы водонапорной башни

Смысл состоит в использовании металлических деталей заводского изготовления, из которых собиралось гидротехническое сооружение. Монтаж осуществляется на строительной площадке за короткое время, в отличие от традиционных конструкций, строительство которых длилось более 6 месяцев. Конструкция Рожновского не требовала устройства обогревающей системы, для которой использовалось дизельное топливо, что в предвоенное время и во время войны значило многое.

Кроме этого инженер создал не просто технологию упрощенной сборки деталей, но еще и разработал схему автоматического управления работой гидротехнического сооружения.

Принципы работы.

Изначально конструкция предназначалась для использования на железнодорожных станциях, где паровозы заправлялись водой. Работа инженера оценена в году. Но еще раньше Рожновского устройством водонапорных башен интересовался русский инженер Земсков П. В году Земсков начал исследовать проблемы эксплуатации водонапорных построек на железной дороге. Земсков первым придумал, как модернизировать гидротехническое сооружение, чтобы не утеплять водонапорную башню на зиму. В году Земсков П. И, написал труд, где подробно описал техническое устройство водонапорного сооружения на основании исследований и расчетов.

На водонапорной башне, используемой для водопроводных сетей малой протяженности, объем резервуара цилиндрической или прямоугольной формы варьируется в пределах нескольких десятков кубических метров.

Историческая справка

Для водопроводной сети города или промышленного предприятия объемы резервуаров варьируются от ста до двухсот тысяч кубометров воды. Выбор величины бака зависит от объема предполагаемого потребления воды.

В отдельных случаях на опоре возможен вариант установки двух резервуаров, расположенных по отношению друг к другу на различной высоте. Такие варианты используются, когда башня обслуживает водонапорные сети с разным напором воды в каждой. БР монтируется на опоре, выполненной из прочного металла или железобетона.

Максимальная высота водонапорной башни редко превышает 30 метров.

Водонапорная башня — Википедия

Материал из Википедии — свободной энциклопедии

Водонапо́рная башня — сооружение в системе водоснабжения для регулирования напора и расхода воды в водопроводной сети, создания её запаса и выравнивания графика работы насосных станций.

Водонапорная башня состоит из бака (резервуара) для воды, обычно цилиндрической формы, и опорной конструкции (ствола). Регулирующая роль водонапорной башни заключается в том, что в часы уменьшения водопотребления избыток воды, подаваемой насосной станцией, накапливается в водонапорной башне и расходуется из неё в часы увеличенного водопотребления. Высота водонапорной башни (расстояние от поверхности земли до низа бака) обычно не превышает 25 м, в редких случаях — 30 м; ёмкость бака — от нескольких десятков м³ (для малых водопроводов) до нескольких тысяч м³ (в больших городских и промышленных водопроводах). Опорные конструкции выполняются в основном из стали, железобетона, иногда из кирпича, баки — преимущественно из железобетона и стали. Водонапорные башни оборудуют трубами для подачи и отвода воды, переливными устройствами для предотвращения переполнения бака, а также системой замера уровня воды с телепередачей сигналов в диспетчерский пункт.

Одной из наиболее распространённых систем водонапорных башен является «Башня Рожновского», которая предназначена для регулирования расхода и напора воды в водонапорной сети, создания её запаса и выравнивания графика работы насосных станций. Башня Рожновского состоит из: бака, водонапорной опоры, крышки бака с люком для осмотра. Внутри к стенкам бака приварены скобы льдоудерживателя, а также скобы для спуска обслуживающего персонала. Для подъёма на башню существует наружная лестница с предохранительным ограждением. Объём башни — от 10 до 150 м³. Чаще всего резервуар водонапорной башни изготавливается прямоугольной или округлой формы, соотношение между диаметром и высотой которого зависит от индивидуальных архитектурно-строительных и технологических параметров. Объём резервуара, как и высота опоры, определяется согласно результатам расчётов водораспределительной сети. Для предохранения запаса воды от загрязнения и замерзания резервуар башни окружен специальной защитой. Поступление воды в башню осуществляется при помощи насосов.

Многие водонапорные башни, расположенные на железнодорожных станциях и депо, первоначально снабжали водой ремонтные мастерские и водозаправочные колонки для паровозов, однако к 60-м годам XX века утратили своё значение в связи с переключением станций и депо на центральную систему водоснабжения.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Функционал и конструкционные разновидности водонапорных башен

В соответствии с упомянутым ранее главным законом гидростатики жидкость заполняет все сообщающиеся сосуды в системе, занимая при этом одинаковый уровень (высоту). Соответственно, объекты, объединенные с водонапорной вышкой одним трубопроводом, считаются теми самыми сосудами. Чтобы в трубах поддерживалось необходимое давление, нужно обеспечить разницу высот этих сосудов. Правильное расположение ёмкости с водой предполагает высоту большую, чем у самой верхней точки расположения потребителя (последний этаж самого высокого дома).

Соответственно, перед конструкторами стояла задача – установить резервуар башни на высоте, достаточной для эффективного функционирования системы водоснабжения. Расхождение во мнениях привело к тому, что сегодня известно множество инженерно-технических вариаций водонапорных башен.

В числе наиболее распространенных:

1. Кирпичная кладка (устаревший способ возведения). В этом случае элементы башни выкладываются из кирпича.

2. Железобетонная. Использование ЖБИ позволяло создать качественные сооружения, традиционные для СССР, что могли содержать в резервуарах до 150 кубов воды.

3. На гиперболоидных опорах. Этот вид инженерных опор изобрёл русский специалист В.Г. Шухов. С конструкторской точки зрения сооружения данного типа сверхнадежны, а с дизайнерской – оригинальны (имеют определенную художественную ценность). Сам архитектор реализовал примерно 200 проектов данного типа. Сегодня метод все также актуален при возведении самых высоких построек.

4. На рамном каркасе из стали. Наиболее простые с точки зрения реализации проекты. При разработке таких сооружений могут быть выбраны любые конструкционные формы каркаса. Также возможно создание разборных опор.

5. Стальной бак переменного сечения. Два цилиндрических резервуара соединяются между собой, располагаясь на одной оси. Такую водонапорную башню называют еще башней Рожновского. Узкая труба играет роль опоры. В таком виде башня напоминает своей формой гранату старого образца (с ручкой). Подобные конструкции быстро изготавливаются и монтируются. Единственной проблемой является сложность транспортировки крупногабаритных элементов.

6. Различные индивидуальные резервуары. Речь идёт о проектах, разработанных и реализованных любым другим способом, вплоть до частных конструкций (резервуар для одного дома), но обязательно соответствующего нормативно-техническим требованиям, выдвигаемым относительно водонапорных башен.

Измерение давления

Для измерения давления используются специальные приборы, называемые барометрами или манометрами. Барометры применяются для измерения атмосферного давления, а манометры – для измерения давления внутри закрытых систем.

Барометры обычно имеют форму ртути, который находится в вертикальной колонке с жидкостью. По изменению высоты столбика жидкости можно определить значение атмосферного давления.

Манометры, работающие на основе уравновешенных сил, измеряют давление, отдаваемое жидкостью или газом. Они имеют шкалу, на которой отображаются значения измеряемого давления.

Измерение давления осуществляется путем подключения прибора к источнику давления посредством трубки или шланга. Давление передается через трубку внутрь прибора, где происходит его измерение. Показания прибора отображаются на шкале и позволяют определить текущее значение давления.

Водонапорные башни обычно оснащены манометрами для контроля давления в системе водоснабжения. Это позволяет оперативно определить возможные проблемы и провести необходимую настройку и регулировку системы.

Измерение давления является важным аспектом контроля и обеспечения эффективного водоснабжения. Знание давления позволяет оптимально настраивать систему и предотвращать возможные аварии или проблемы с водоснабжением.
