Характеристики чугунных радиаторов отопления: сколько весит одна секция, размер, плюсы и минусы

Преимущества и недостатки чугунных батарей

Как любые отопительные приборы, чугунные радиаторы имеют как достоинства, так и недостатки. Из достоинств можно выделить такие:

• Устойчивость к воздействию химически активных компонентов, находящихся в составе теплоносителей. В отличие от материалов, используемых при производстве радиаторов другого типа, чугун практически не ржавеет.
• Длительный срок службы. Некоторые батареи из чугуна, прослужившие 50-60 лет, функционируют даже сегодня.
• Не требуется подключение циркуляционного насоса, поскольку чугунные радиаторы создают небольшое гидравлическое сопротивление для теплоносителя.
• Не требуют прочистки длительное время за счет большого диаметра каналов;
• Тепловая инерционность, которая выступает как преимущество и недостаток одновременно. Радиаторы способны сохранять тепло длительное время, но регулировка температуры невозможна.

Недостатки:

• Большие габариты, масса устройств, которые значительно усложняют их монтаж;
• Сложность регулировки температурных режимов;
• Медленный прогрев при включении системы;
• Межреберные соединения являются довольно сложными, что мешает прочистке и покраске изделия.

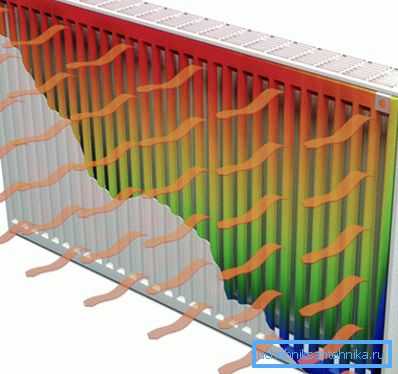

Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Тип радиатора	Поверхность нагрева, м2	Теплоотдача, Вт м2 (90/20°С)
М-140-АО	0,299	175
М-140-АО-300	0,17	108
М-140	0,254	155
М-90	0,2	130
РД-90с	0,203	137

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

∆ t — температурный напор °С (0,5 х ( t _вх. + t_вых. ) — t_вн.);

при этом

t_вх – температура входящей в радиатор воды,

t_вых – температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Тепловой напор	50-60	60-70	70-80	80-100
Коэффициент теплопередачи (К)
Радиаторы чугунные высокие	7.0	7.5	8.0	8.5
Радиаторы чугунные средние	6.2	6.4	6.6	6.8

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Объем чугунных радиаторов и их размеры

Как и в других отопительных устройствах, у батарей нового образца из чугуна есть свои стандарты размеров. Они зависят от маркировки изделия, например:

• Батарея МС-140 имеет объем одной секции от 1.1-1.4 литра при высоте от 388 мм до 588 мм, ширине 60-63 мм и глубине 140 мм. Это одна из самых тяжелых моделей, вес одного элемента которой составляет 5.7 кг.
• Модель ЧМ-1, напротив, самая «экономная». Количество воды в чугунной батареи этой марки не превышает 0.9 литра при высоте 370 мм – 570 мм, ширине 80 мм и глубине 70 мм. Вес ее колеблется от 3.3 кг до 4.8 кг.

В настоящее время модельный ряд чугунных радиаторов состоит из четырех видов, отличающихся по размерам и объему одной секции. Зная параметры каждого из них, можно подобрать оптимальный вариант для квартиры или частного дома.

В заключение можно сказать, что какие бы продвинутые отопительные устройства не появились в последнее время на рынке теплового оборудования, чугунные батареи по-прежнему пользуются спросом. «Виновниками» такой популярности являются их низкая стоимость, устойчивость к коррозии, долгий срок службы и стильный внешний вид. То, что они тяжелее конструкций из других металлов, не играет большой роли, если стены достаточно крепкие, чтобы принять на себя такой вес.

Факторы, которые влияют на показатели

Материал изготовления

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

На эффективность КПД влияет правильный монтаж теплоприборов:

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Материал	Модель, производитель	Номинальный тепловой поток (КВт)	Стоимость за секцию (руб)
Алюминий	Royal Thermo Indigo 500	0,195	700,00
Rifar Alum 500	0,183	700,00
Elsotherm AL N 500х85	0,181	500,00
Чугун	STI Нова 500 (секционного типа)	0,120	750,00
Биметалл	Rifar Base Ventil 500	0,204	1100,00
Royal Thermo PianoForte 500	0,185	1500,00
Sira RS Bimetal 500	0,201	1000,00
Сталь	Kermi FTV(FKV) 22 500	2,123 (панель)	8200,00 (панель)

Размещение радиаторов

Выделяют следующие типы подключения:

1. Диагональное. Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее). Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной, так как дальняя боковая сторона не будет прогреваться в данной мере.

Тепловая мощность

В комнате отопительные приспособления ставятся у наружной стенки под оконным проемом. Благодаря этого, излучаемое прибором тепло распределяется оптимально. Холодный воздушное пространство, поступающий от окон, блокируется нагретым потоком, идущим наверх от радиатора.

Батареи из чугуна

Чугунные аналоги имеют такие плюсы:

• владеют продолжительным эксплуатационным ресурсом;
• имеют большой уровень прочности;
• они устойчивы к поражению коррозией;
• превосходно подходят для применения в коммунальных системах, работающих на низкокачественном теплоносителе.
• на данный момент производители изготавливают чугунные батареи (цена их выше, чем простых аналогов), имеющие улучшенный внешний вид, благодаря применению новых технологий отливки их корпусов.

Недостатки изделий: громадная масса и тепловая инерционность.

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Модель радиатора	Тепловая мощность одной секции в Ваттах
МС-140/М-2	160
МС-140/М-300	117
МС-90	130
Т-90/М	127

Радиаторы из алюминия

Изделия из алюминия имеют громадную тепловую мощность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной секции алюминиевого радиатора, эксперты отвечают, что она доходит до 0.185-0.2 кВт. В итоге для нормативного уровня прогревания пятнадцатиметрового помещения хватит 9-10 секций алюминиевых секций.

Преимущества таких устройств:

• легкий вес;
• эстетичный дизайн;
• большой уровень передачи тепла;
• температурой возможно руководить своими руками при помощи термостатических вентилей.

Но изделия из алюминия не имеют таковой прочности, как аналоги чугунные, к примеру масляный радиатор 2 кВт. Исходя из этого они чувствительны к скачкам рабочего давления в системе, гидравлическим ударам, излишне большой температуре носителя тепла.

Биметаллические изделия

Перед тем как узнать, сколько кВт в 1 секции биметаллического радиатора, направляться учесть, что такие батареи владеют похожими эксплуатационными параметрами с алюминиевыми аналогами. Но у них нет минусов, им характерных.

Это событие обусловила конструкция устройств.

1. Они складываются из бронзовых или стальных труб, по которым течет теплоноситель.
2. Трубки запрятаны в алюминиевом пластинчатом корпусе. В итоге вода, циркулирующая внутри, с алюминием корпуса не взаимодействует.
3. Исходя из этого, кислотные и механические характеристики носителя тепла на работу и состояние прибора никоим образом не воздействуют.

Благодаря стали труб приспособление имеет большую прочность. Повышенную теплоотдачу снабжают внешние ребра из алюминия. Пробуя определить, сколько кВт в стальном радиаторе, учтите, что биметалл имеет самую высокую теплоотдачу — около 0.2 кВт на одно ребро.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически с одинакового чугуна. Однако разница есть. Она заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные же варианты имеют гладкую внутреннюю поверхность. Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие по размерам секции иностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Поэтому их нужно устанавливать в домах, комнаты которых имеют большую площадь (30 и более квадратных метров).

Как рассчитать объем комнаты?

Если учитывать тепловой поток комнаты, но нужно определять не ее площадь, а объем. Объем умножается на величину теплового потока комнаты, а полученный параметр делится на 160 Вт, то есть мощность одной секции.

Объем комнаты также следует считать, если потолок в ней выше 3 метров. В этом случае расчеты должны исходить из того, что на обогрев одного кубического метра воздуха требуется 40 Вт мощности батареи.

Если комната находится в угловой части здания, на первом или последнем этаже панельного дома или в ней больше одного окна, то требуемую для отопления мощность следует умножить на коэффициент 1,2.

Необязательно, чтобы требуемое количество секций было в одной батарее. Если их нужно много, то можно просто установить в разных частях комнаты несколько небольших радиаторов. Так тепло будет распределяться по комнате гораздо эффективнее и нагрузка на стены будет меньше.

Перед покупкой и монтажом чугунной батареи для отопления квартиры или дома обязательно посчитайте необходимое количество секций. И помните, что в этом случае лучше перестраховаться, чем купить радиатор недостаточной мощности.

Типы устройств по весу

Обычно принято делить радиаторы на стандартные и нестандартные. Диапазон массы 1 ребра у первых, с характерным для них межосевым расстоянием 300 мм и 500 мм, составляет 4−5,7 кг и 5,5−7,2 кг соответственно. У нестандартных же 1 секция может весить в среднем от 3,7 кг до 14,5 кг.

Возможно применить и другую классификацию. Выпускаемые производителями в настоящий момент и пользующиеся популярностью у потребителей чугунные модели можно разделить на три основных типа

• классический (или старого образца);
• винтажный;
• облегченный.

Классические радиаторы легко узнать по наименованию. Они всегда обозначаются буквами «МС», после которых через тире следуют два числа — глубина секций и межосевое расстояние. Одни из самых распространенных стандартных моделей

• МС — 140 — 500;
• МС — 140 — 300.

Масса 1 секции первой обычно составляет 7,1 кг, а вес 1 ребра второй — 5,7 кг.

Представители винтажного типа сейчас находятся на пике популярности, несмотря на тот факт, что это самые тяжеловесные радиаторы из всех. Масса 1 ребра может составлять 12 кг. По причине большого веса винтажные устройства относятся к приборам с напольным размещением. Выглядят эти батареи очень привлекательно. Они производятся по технологии художественного литья, что делает их не просто отопительным оборудованием, а настоящим украшением интерьера комнаты.

Влияние тяжести оборудования

Как уже отмечалось, вес секции чугунного радиатора и батареи в целом предопределяет принципы установки и сложность монтажа. Только отталкиваясь от этого параметра, можно определить необходимую грузоподъемность транспорта для доставки и достаточное число грузчиков и рабочих.

Тяжелый вес батарей обусловливает некоторые затруднения при установке и монтаже

Переносить оборудование нельзя в одиночку — только вдвоем и с максимальной аккуратностью и осторожностью. Несмотря на массу и кажущуюся прочность, чугун — довольно хрупкий материал

Даже от легкого удара на нем могут возникнуть микротрещины

Впоследствии уже под влиянием теплоносителя эти микроповреждения будут увеличиваться, что в результате приведет к разгерметизации отопительного оборудования

Даже от легкого удара на нем могут возникнуть микротрещины. Впоследствии уже под влиянием теплоносителя эти микроповреждения будут увеличиваться, что в результате приведет к разгерметизации отопительного оборудования.

Но если основу стены составляют легкие пористые блоки, сделать это практически невозможно. При таких обстоятельствах будет необходимо установить отопительное устройство на пол.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

Чугунная батарея – одно из знаковых изобретений времен советской эпохи. Обычный отопительный прибор стал героем анекдотов, персонажем фильмов. Хотя что, казалось бы, может быть особенного в обычном нагревательном приборе?

С момента изобретения в Древнем Риме системы водяного отопления, человечество не очень продвинулось в качестве обогрева собственного жилища. Отопительные приборы напоминали обычные змеевики, но тепло в них надолго не задерживалось и в домах, как рядовых граждан, так и дворцовой знати было по-прежнему холодно и сыро.

В 1857 году в Санкт-Петербурге в мастерской Франца Карловича Сан-Галли был изготовлен первый экземпляр чугунной батареи, который и является прародителем современных отопительных приборов.

Вес чугунной батареи, в зависимости от количества секций, составляет от 7,1 кг до 71 кг.

По форме, он не был похож на те радиаторы, которые жильцам привычно видеть в квартирах многоэтажек. Это была труба большого диаметра, на концах которой устанавливались дискообразные выступы, не являющиеся частью системы отопления. В качестве материала для литья чугун был выбран не случайно, в ХIХ веке активное развитие получила сталеплавильное и чугуноплавильное производство, поэтому литейные мастера и инженеры знали толк в своем деле: они ценили материал за устойчивость к воздействию внешних факторов, за то, что он был «долгожителем» и обладал хорошими теплоизоляционными качествами.

Благодаря таким параметрам, чугунный радиатор «прижился» в России. Меняя форму, размер и вес, он приобрел сегодняшний неизменный вид и отработанную технологию производства.

Верный выбор

1. Производительность отопительных приспособлений обязана составлять 10% от площади комнаты, в случае если высота ее потолка образовывает менее трех метров.
2. Если он выше, то прибавляются 30%.
3. Для торцевого помещения нужно прибавить еще 30%.

Нужные подсчеты

По окончании определения тепловых утрат необходимо выяснить производительность прибора (какое количество кВт в стальном радиаторе или других устройствах должно быть).

1. К примеру, нужно отопить помещение, площадью 15 м? и высотой потолка 3 м.
2. Находим его количество: 15•3=45 м?.
3. Инструкция говорит, что для обогрева 1 м? в условиях Средней полосы России нужно 41 Вт тепловой производительности.
4. Значит, количество комнаты перемножаем на данную цифру: 45•41=1845 Вт. Такую мощность должен иметь отопительный радиатор.

Количество ребер

Потом нужно вычислить число секций в батарее. В руководствах к изделиям указывается параметр каждого их ребра.

Из нее вы определите, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога – это 150-200 Вт. Возьмем большой параметр и поделим на него неспециализированную требуемую мощность в нашем примере: 2214:200=11.07. Значит, для обогрева комнаты нужна батарея из 11 секций.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Покраска

Ее можно проводить любым типом состава, но при одном условии: раствор должен быть устойчив к высокой температуре.

Окраску поверхности батареи отопления делают с помощью обычной или изогнутой кисти. В начале на руки надевают перчатки и рядом размещают марлю, поролон или ветошь. Ими можно будет стереть краску, которая потекла по ручке кисти.

Процесс окрашивания таков:

1. Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Использовать можно марлю, сложенную в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так краска ляжет на сплав.
2. Красят верх и легкодоступные места.
3. Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.
