Диаметр вентиляционной трубы для вытяжки

Советы по установке вытяжного устройства

Таблица для расчета диаметра воздуховодов.

При монтаже вытяжной системы следует правильно рассчитать высоту и месторасположение вытяжки относительно рабочей поверхности плиты. Если ее расположить слишком высоко над плитой, работать вытяжка будет неэффективно, пар, неприятные запахи останутся в помещении. А если установить низко над плитой, она будет мешать работе. Оптимальное расстояние от вытяжного устройства до плиты составляет 75 см.

Соединяя воздуховод с вентиляционным каналом, следует позаботиться, чтобы доступ свежего воздуха в кухню не был перекрыт полностью. Для этого нужно установить специальную решетку с креплением для воздуховодной трубы и специальный клапан. Во время работы вытяжного устройства клапан закрывается, а когда оборудование не используется, обратный клапан открывается и обеспечивает циркуляцию воздуха.

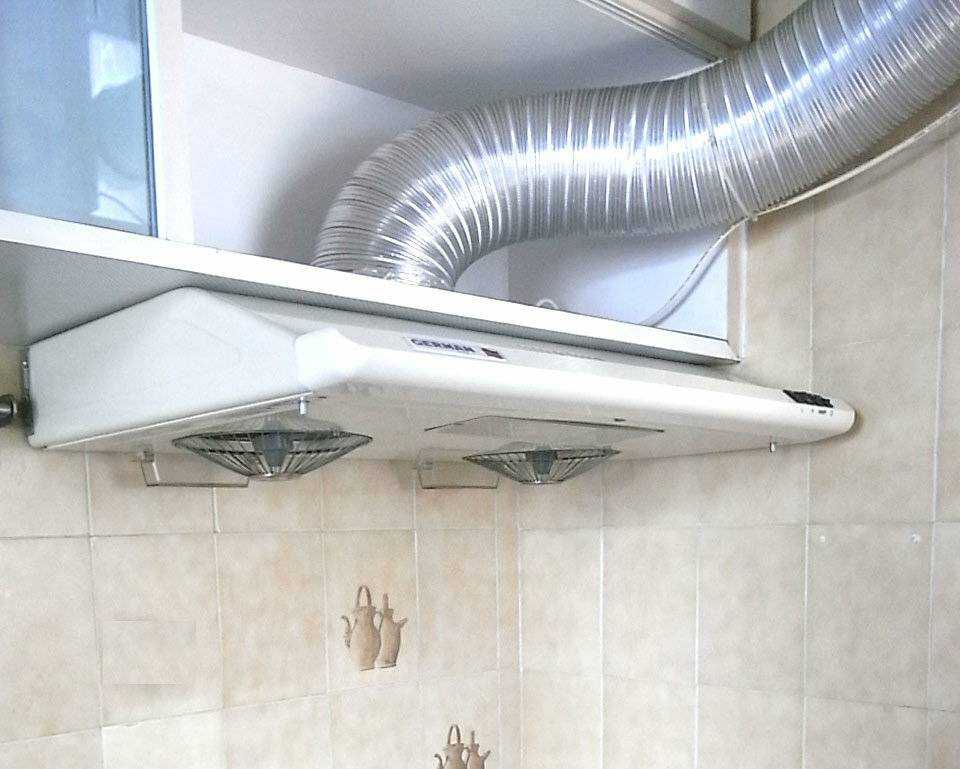

При установке гофрированных воздуховодных труб используются решетки с фитингами и хомуты. Гофрированную трубу советуют растягивать так, чтобы на ней не оставалось складок, иначе в них будет скапливаться грязь, а работа вытяжного устройства — сопровождаться шумом.

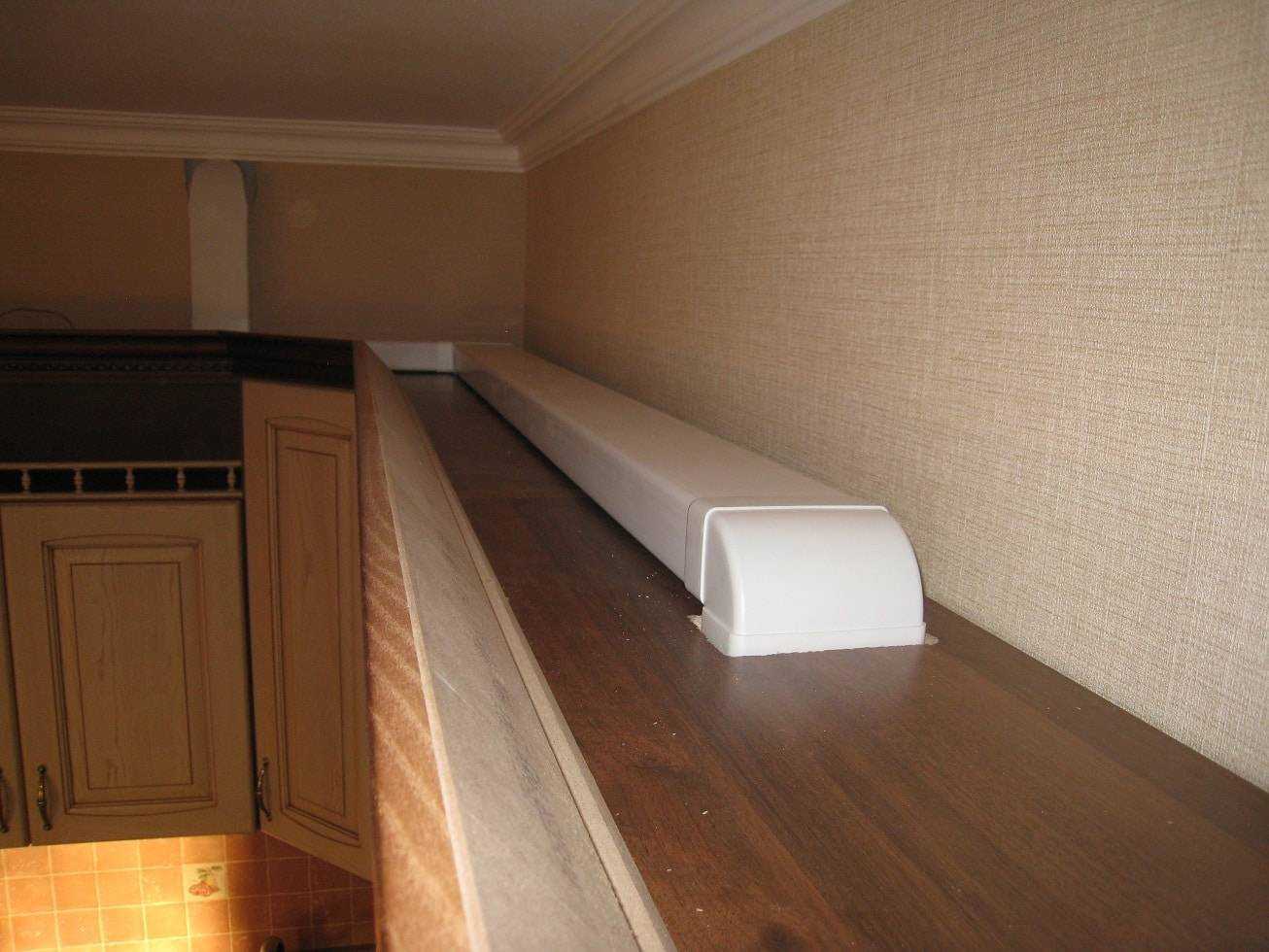

Пластиковые воздуховодные системы устанавливают с применением переходников для соединения с вытяжкой и вентиляционным каналом.

Схемы крепления воздуховода к стене.

Чтобы вытяжная система работала эффективно и с минимальным уровнем шума, диаметр воздуховода должен быть больше, чем выводное отверстие прибора. При несоблюдении этого условия увеличится нагрузка на двигатель прибора, снизится эффективность его работы и появится шум.

При выборе месторасположения вытяжного устройства нужно учитывать его тип. Плоские приборы монтируются к стене, островные вытяжные устройства крепятся потолку. Приборы с угловой планкой крепления устанавливаются внутрь подвесной мебели. Для воздуховода в мебели проделывают отверстие подходящего диаметра. Вытяжки декоративные, купольные крепятся на стену. Чтобы замаскировать воздуховод, устанавливают декоративный короб.

Важность трубы для вытяжки на кухне и применение

Разновидности труб для вытяжки на кухне

Трубопровод устанавливается в составе проточной или циркуляционной вентиляционной системы. В кухне применяется первая схема, которая полностью удаляет грязные потоки и не использует их повторно после частичной обработки. Для качественной очистки воздуха недостаточно только отверстия в канальном стояке, поэтому используются вентиляционные трубы для газовых вытяжек.

Достоинства и недостатки

К достоинствам относится то, что труба соединяет купольную вытяжку с входом вентиляционной шахты и неприятные запахи в составе воздуха не идут в другие комнаты квартиры. Стенки коллектора выполняются из прочного и долговечного материала, который сопротивляется высоким температурам и действию химических реагентов.

Недостатком является громоздкость и необходимость заделки декоративными панелями, чтобы не портить интерьер. Некачественная установка ведет к усилению шума от работы вентилятора. Трубопроводы требуют наружной и внутренней очистки.

Отличие от вентиляции

От естественного проветривания кухонная вытяжка отличается тем, что удаляет загрязненный воздух принудительным способом и не зависит от атмосферных и погодных явлений. На общеобменную вентиляцию труба под вытяжку на кухню не похожа тем, что конструкция выводит отработанные массы с отдельного места, и не обеспечивает общий воздухообмен во всех помещениях.

Всегда ли можно устанавливать вытяжку?

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню. Обратный клапан может быть в виде:

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Виды вытяжных устройств

Телескопические встраиваемые приборы мощнее плоских устройств. Они оснащены выдвижной кареткой, что увеличивает площадь всасывания воздуха и повышает эффективность. Встраиваемые приборы подходят к любому интерьеру, но стоят они дороже плоских устройств. Купольные и декоративные приборы — самые мощные. Они имеют много дополнительных полезных опций, включая таймер, автоматическое отключение, интенсивный режим работы, периметрическое всасывание и др. могут быть оборудованы дисплеем, сенсорным или кнопочным управлением, галогенным освещением, шумопоглощающими блоками и другими новейшими усовершенствованиями. Такое оборудование подойдет для больших кухонь, в которых часто готовят. К другим достоинствам купольных и декоративных вытяжек можно отнести низкий уровень шума, разнообразный дизайн, широкий ценовой диапазон.

Выбрать и купить воздуховоды онлайн

Мы договорились о СКИДКАХ для наших читателей в магазине ЛЕРУА МЕРЛЕН.

Ассортимент воздуховодов у Леруа Мерлен огромный — более 70 разновидностей. Такое количество не просмотришь в обычном магазине — не хватит ни времени, ни сил.

Покупать через интернет дешевле, чем в магазине (онлайн цена ниже)! Это очень выгодно, удобно и безопасно: можно купить товары, не выходя из дома и не посещая магазин. Все покупки вам доставят домой. А если что-то не подойдет, можно оформить возврат товара.

Кроме того, в онлайн-магазине на каждой странице товара можно ознакомиться с точными характеристиками и реальными отзывами покупателей.

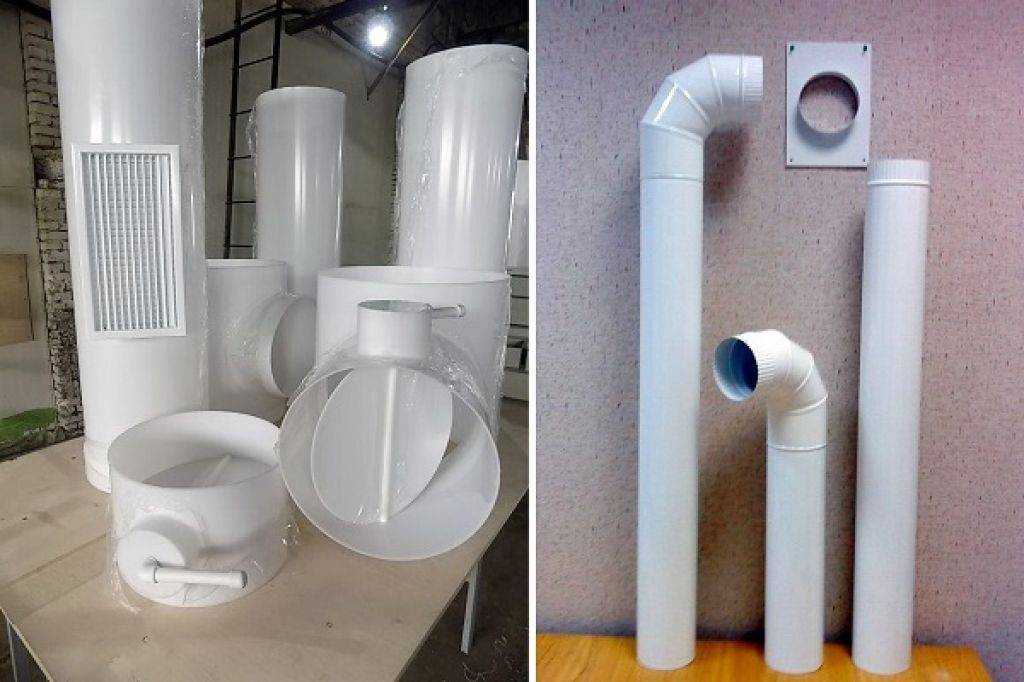

Стальные воздуховоды и их монтаж

Стальной нержавеющий воздуховод служит долго и очень презентабелен Стальные вентканалы используют по сей день. Они представлены в виде трубы или короба из оцинкованной стали. Такие трубы могут быть покрытые защитным слоем лакокраски, но не всегда. Одной трубой не обойтись, монтаж воздуховода для вытяжки требует еще и использование дополнительных деталей – переходников, прямых участков. Некоторые элементы иногда приходится изготавливать под заказ.

Если воздуховод сделан из нержавейки, то цена будет достаточно высокой, но и рабочий ресурс системы больший по сравнению с оцинковкой. Такие вентканалы отличаются гладкой внутренней поверхностью. Это помогает воздушным массам циркулировать без особых препятствий.

При монтаже труб из нержавейки необходимо приложить немало усилий, так как они тяжеловесные. А соединение участков вентканала требует мастерства. Чтобы избежать утечки воздуха на стыке раструба и вентиляционной трубы, необходимо покупать уплотнители. В процессе монтажа приходится заниматься резкой металлических труб – это долгое и трудоемкое занятие. Поэтому результат после непрофессионального монтажа может получиться неидеальным.

Этапы монтажа встраиваемой вытяжки

Основные этапы по установке встраиваемой вытяжки включают в себя:

Вначале нужно подготовить необходимое место для встраиваемого устройства (ёмкость или шкаф)

Важно, чтобы при этом не было никаких несоответствий в размерах.
В верхней стенке шкафа необходимо сделать отверстие для воздуховода. Там будет располагаться переходное кольцо.
На этом этапе необходимо зафиксировать шкаф к стене

Для этого используются кронштейны. Стоит запомнить, что расстояние от вытяжки до плиты указывается в инструкции. Чаще всего этот показатель составляет 65 см.
Далее панель вытяжного устройства закрепляется к шкафу или другой ёмкости.
В конце проводится установка наружных пластиковых вентиляционных труб для вытяжки. Концы труб стыкуются с отверстием вытяжки и вентиляционным каналом.

Шкаф или короб, в который будет встраиваться вытяжка, должен точно соответствовать размерам устройства, тогда оно будет закреплено надежно

Для того, чтобы система имела хорошие эксплуатационные показатели, необходимо выполнить её с соблюдением расстояния между отдельными частями, а также надёжно соединять все детали.

Избегайте делать монтаж воздуховодов неправильно

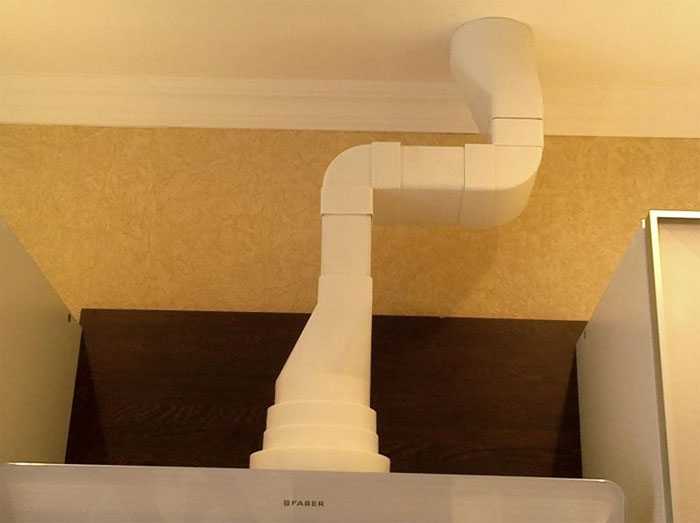

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

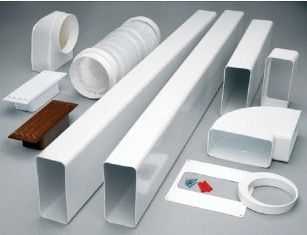

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:

• прямо над вытяжкой на стыковом сегменте;
• два поворота в углу на втором стыковом сегменте;
• изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
2. На чердаке каналы объединяются коробами, выходят сообща наружу.
3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

• Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
• Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Особенности монтажа своими руками

Для самостоятельной установки воздуховода нужно выполнить такие этапы:

• Первым делом, следует подготовить участок, на который будет устанавливаться воздуховод. При помощи рулетки определить уровень, на котором будет устанавливаться вытяжка. В зависимости от типа плиты, высота установки колеблется от 0,5 до 0,7 м над плитой.
• Выбрав расположение вытяжки, в случае, если потребуется вырезать части навесных шкафчиков, то это делать необходимо предварительно сняв шкафчик со стены.
• Если необходимо вырезать сквозное отверстие в стенке шкафчика, предварительно высверливаем отверстия диаметром 8 мм и только потом с помощью лобзика вырезаем нужную форму. Для получения качественного реза необходимо использовать пилку чисторез.
• Работа моторчика обеспечивается подключением его к электрической сети.
• Далее идёт финальная установка воздуховода и навешивание корпуса вытяжки.

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с , то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м 2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

В статье приведена адаптированная методика расчёта автономной системы приточно-вытяжной вентиляции на примере 3-х комнатной квартиры. Вы узнаете о том, как вычислить пиковые значения пропускной способности и узнаете, как правильно подобрать оборудование исходя из потребностей квартиры.

Как и любая работа, связанная с установкой инженерного оборудования, монтаж вентиляции состоит из нескольких этапов. Рассмотрим их на примере трехкомнатной квартиры.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Необходимость вытяжки на кухне

Условия на кухне довольно тяжелые. Готовка способствует появлению пара, сырости, образованию жира, копоти, грязи, выделению запахов. В экстренных случаях помогает срочное проветривание при полностью открытом окне. Однако не всегда этот вариант приемлем.

Вытяжка над плитой решает все возникающие трудности и неудобства.

• Всасывает воздух во время жарки, варки и запекания прямо над плитой. Тем самым он не позволяет запахам и дыму распространяться по кухне и по всей квартире.
• Создает достаточно сильный поток воздуха. В результате всасывается также пар, капельки жира, частицы копоти и сажи. Все это остается на фильтрах устройства или выводится на улицу, а не оседает слоем жирной грязи на мебели и стенах.
• В некоторой степени активирует циркуляцию воздуха в комнате. Если воздух выводится, приточная вентиляция должна поставить такой же объем свежего воздуха.
• При сильном задымлении вытяжка справляется с ситуацией быстрее, чем простое проветривание. Хотя окно все равно нужно открывать.
• При затухании пламени на газовой плите есть вероятность появления угарного газа. Он не имеет запаха, но крайне токсичен. Работающая вытяжка снижает опасность отравления.
• Постоянный отвод грязи, жировых испарений и копоти наружу увеличивает срок эксплуатации мебели и отделки и упрощает уход. От жировой пленки отделаться намного сложнее, чем от обычной домашней пыли.

Конструкция и дизайн вытяжек разнообразен. Модели с фильтрами компактны. Варианты с выходом вентиляцию более объемны.

Какая у вас вытяжная труба?

Пластиковая
50%

Алюминиевая
31.82%

Стальная
18.18%

Проголосовало: 22

Расчет минимального размера

Главное правило при выборе размера: ширина сечения выходного раструба на вытяжке должна совпадать с параметрами трубы. При неподходящих габаритах вытяжка будет работать неэффективно и быстро износится. Скорость движения воздуха в системе должна быть больше 3 м/с.

Рассчитывают площадь сечения изделия по следующей формуле: S = 0,9 x L, где S — диаметр трубы, а L — скорость движения воздуха.

Стандартный диаметр вентканала — от 100 до 160 мм. По требованиям СНиП, на каждого жильца в помещении площадью более 20 м2 в час требуется от 30 м3 чистого воздуха. Если площадь комнаты меньше 20 м2, при расчете учитывают по 3 м3 воздуха в час на каждый 1 м2 комнаты. Если нет системы естественной вентиляции, полученное значение увеличивают вдвое.

Толщину стенки воздуховода рассчитывают, исходя из требований к прочности элемента (не меньше 0,5 мм).

Виды вытяжных устройств

Телескопические встраиваемые приборы мощнее плоских устройств. Они оснащены выдвижной кареткой, что увеличивает площадь всасывания воздуха и повышает эффективность. Встраиваемые приборы подходят к любому интерьеру, но стоят они дороже плоских устройств. Купольные и декоративные приборы – самые мощные. Они имеют много дополнительных полезных опций, включая таймер, автоматическое отключение, интенсивный режим работы, периметрическое всасывание и др. могут быть оборудованы дисплеем, сенсорным или кнопочным управлением, галогенным освещением, шумопоглощающими блоками и другими новейшими усовершенствованиями. Такое оборудование подойдет для больших кухонь, в которых часто готовят. К другим достоинствам купольных и декоративных вытяжек можно отнести низкий уровень шума, разнообразный дизайн, широкий ценовой диапазон.
