Совместимость диммера с разными видами ламп
Стоит понять, почему при покупке целого набора элементов системы управления нужно подбирать их друг для друга. При неправильном выборе они просто могут не работать вместе. Это может произойти по ряду причин:
- На рынке доступно большое количество разнообразных устройств управления и электронных схем. У производителей разных стран свой порог напряжения, часто он может быть несовместим с другими производителями, из-за этого диапазон регулировки небольшой. Это может повлиять на комфортность освещения.
- Может случиться так, что лампа или драйвер питания в светодиодной лампе вообще не загорится, и она может даже начать издавать посторонние звуки.
- Есть вероятность не использовать полную мощность лампочки из-за того, что выходной диммер не обеспечивает требуемых 220 вольт.
- Могут появляться прерывистые вспышки лампы, например мигание.
- Имеются сбои в самом регулирующем механизме, что не позволяет своевременно управлять прибором.
Это возможные последствия несовместимости диммеров, ламп и светодиодных ламп, которые следует учитывать при выборе.
Чтобы снизить вероятность перекоса, лучше дополнительно изучить информацию о светодиодных лампах и самих диммерах на упаковке и в инструкции производителя. Также вы можете обратиться к консультантам в магазине и спросить у них совместимость, они имеют не только теоретический, но и практический опыт и могут дать вам полезный совет.
Особенности регулировки разных типов ламп
Разные типы ламп предполагают различные схемы управления их работой. Так, для ламп накаливания и галогенных аналогов, рассчитанных на рабочее напряжение 220 Вольт, возможен лишь вариант изменения подаваемого напряжения. Это приводит к изменению силы свечения источника света. Для устройств с рабочим напряжением 12 Вольт постоянного тока изменение светового потока осуществляется посредством ШИМ-РЕГУЛЯТОРА, способного плавно менять выходное действующее напряжение без увеличения или уменьшения его амплитуды.
Диммируемые светодиодные лампы – что это такое
Led-лампы, оснащенные устройством, позволяющим плавно регулировать их свечение, называются диммируемыми светодиодными лампами.
К сведению! Светодиодные источники света, оснащенные диммирующими устройствами, внешне никак не отличаются от аналогов, не оснащенных подобными устройствами. Наличие возможности регулировки лампы указывается в ее маркировке обозначением dimmable.
Лампы, не имеющие в своей конструкции диммера, работают только в двух режимах: включено и выключено. А при наличии диммирующего устройства они способны регулировать силу свечения в соответствии с заданными значениями (как правило, от 10 до 100 %).
Какой диммер нужен для обычных светодиодных лампочек
При выборе регулятора для led источников света критериями станут следующие показатели:
- технические характеристики – электрическая мощность и рабочее напряжение;
- тип прибора (его назначение) – для ламп накаливания, галогенных или светодиодных ламп;
- конструкция – определяет тип исполнения, способ регулировки и место размещения.
При выборе конкретной модели необходимо помнить, что несоблюдение вышеозначенных критериев может привести к следующим негативным последствиям:
- перегрев прибора, если превышена мощность подключаемых к нему источников света;
- невозможность выполнения требуемых настроек или сохранения их в памяти устройства негативно сказывается на функциональности регулятора;
- конструкция диммера не позволяет его разместить в выбранном месте установки в связи с особенностями элементов крепления, предусмотренных конкретной моделью.
Можно ли регулировать яркость светодиодных ламп на 12В
Для подсветки и искусственного освещения широко используются светодиодные ленты, в которых источники света работают на напряжении 12 Вольт.

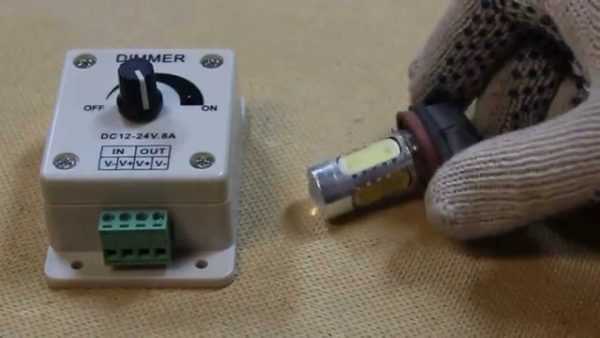

Для управления работой такого прибора используется диммер для светодиодной ленты, который включается в цепь питания источника света и может управлять его работой как в заданном режиме, так и при помощи пульта дистанционного управления.

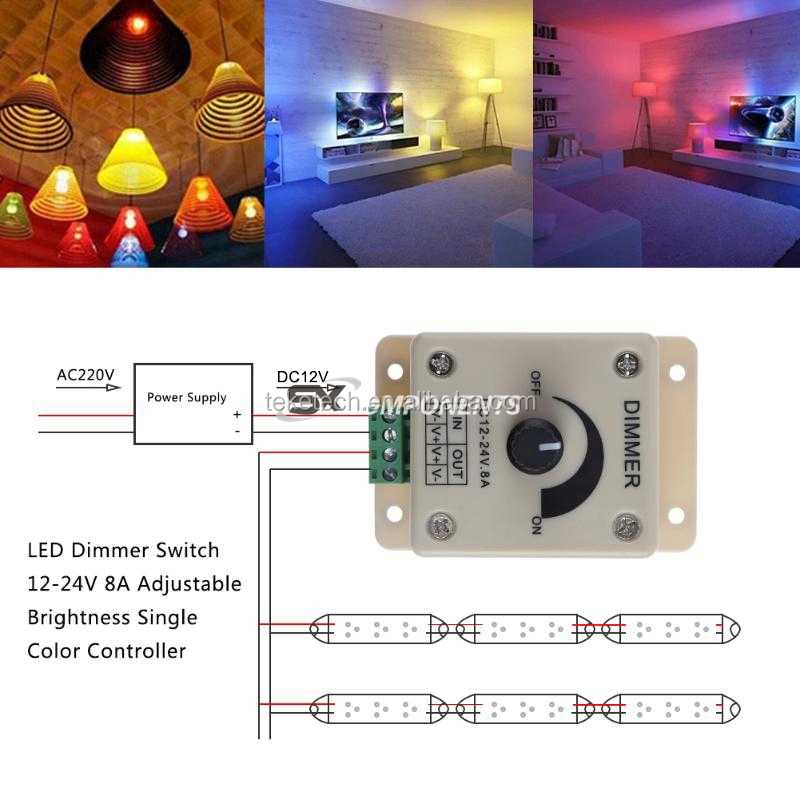

Диммер для светодиодной ленты одного цвета свечения имеет один канал управления, что предполагает изменение только яркости свечения. Для трехцветных лент (RGB-свечения) приборы оснащаются тремя каналами управления, позволяющими регулировать еще и скорость изменения всех цветов.
Классификация диммеров
Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.
На рынке есть несколько типов моноблочных устройств:
- С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
- С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
- Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.
Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.
По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.
Дополнительные функции
Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.
Современные модели обладают значительно расширенным функционалом:
- Работа по таймеру.
- Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
- Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
- Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
- Возможность голосового управления системой.
- Стандартно команды отдаются с пульта дистанционного управления.
Диммирование светодиодных светильников: важные советы по их эксплуатации
Свои значительные преимущества большинство Led ламп теряют при попытках регулировать силу создаваемой ими освещенности. Обыкновенный диммер, созданный для работы с нитями накала, вызывает их мигание, дребезг, а то и вовсе не зажигает свет.
Объясняется это тем, что полупроводниковый переход светодиода работает нормально только от прохождения по нему постоянного тока, а не синусоиды.
У самых дешевых светодиодных ламп этим вопросом занимается простой драйвер ASD JCDR. Он создает стабилизированный постоянный ток для питания полупроводникового перехода из гармоничного напряжения 220 вольт.
Когда вид синусоиды искажается диммером, то обычный драйвер не справляется с такой формой сигнала. Чем больше в выходном напряжении светорегулятора присутствует бестоковых пауз, тем хуже условия для стабилизации тока.
Кроме того, в обычный драйвер заложена очень простая функция: стабилизировать выходной ток при меняющемся входном уровне напряжения.
Именно так он и работает с диммером, когда ручкой светорегулятора мы пытаемся настроить яркость свечения, то электронный модуль сопротивляется как только может: в одной ситуации он просто отключает светодиоды, а в другой действует не предсказуемо.

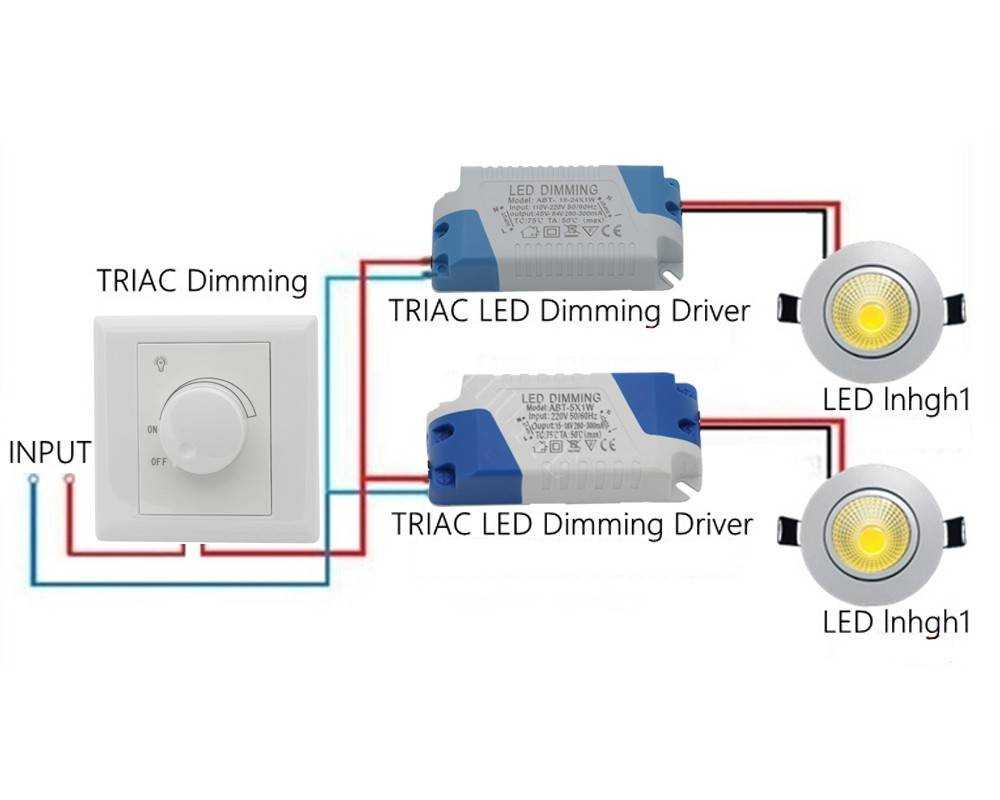

Поэтому для регулирования освещенности производители создают светодиодные лампы со специальными драйверами, хорошо приспособленными к работе в сложных условиях.
Они имеют более сложную конструкцию, чем для нитей накаливания и создают принципиально другую отсечку полуволны тока по заднему фронту: falling edge.
Устройство такого модуля сложнее за счет использования мощных полевых транзисторов. Такой Dimmer дороже по стоимости, но его выходной сигнал с принципом отсечки заднего фронта лучше подходит для светодиодов.
Особенности конструкций диммируемых led светильников
У них немного изменена структурная схема: в нее добавлена функция слежения величины входного напряжения и управления по его уровню выходным током.
Действует это все в строго заданных пределах регулирования, а когда создается перенапряжение, то срабатывает встроенная защита. Она отключает светодиоды.
Led лампу, в которую встроен такой dimmer, называют диммируемой. Она имеет специальную маркировку, обозначаемую на заводской упаковке и в технической документации (dimmeble). Может показываться знаком ручки поворотного диммера.

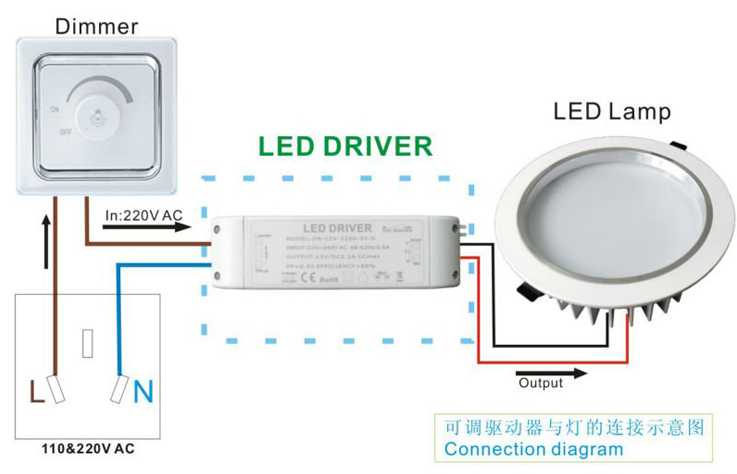

Однако в ходе практических экспериментов было создано 4 типа конструкции модуля электронного драйвера:
- встраиваемого внутрь светильника;
внешнего изготовления отдельным модулем;
встроенного внутрь корпуса светильника с диммером единым блоком;
специального диммируемого драйвера.
На что обращать внимание
К преимуществам диммируемых светодиодных светильников относят:
- Простой способ управления освещенностью рабочего места.
- Плавное регулирование выходного сигнала.
Стабильное поддержание цветовой температуры при любой яркости.
Их недостатки:
- Повышенная стоимость.
- Плохая совместимость оборудования разных производителей.
- Большой уровень нижнего уровня регулирования: 9-25% от начальной мощности.
Высокая стоимость диммируемой светодиодной лампы оправдывается удобством ее эксплуатации и универсальными возможностями.
Рекомендации по выбору led светильника
Предлагаю вашему вниманию краткую инструкцию из пяти пунктов.
Шаг №1: оценка светового потока.
Поскольку мы привыкли к лампам накаливания, то производители специально указывают световой поток своей продукции применительно к ним прямо на упаковке.
Они подчеркивают, что 1 ватт led источника дает столько же света, как 10 от нити накаливания.
Шаг №2: проверка типа цоколя.
Все конструкции светодиодных ламп создаются для работы с разными патронами. Они стандартизированы. Выбирайте те, к которым вам не потребуется приобретать дополнительные патроны или переходники.
Иначе дизайн вашей светодиодной люстры можно легко испортить.
Шаг №3: анализ способностей диммирования.
Проверяйте на упаковке наличие надписи dimmeble или обозначение ручки поворотного диммера. Помните, что не приспособленная led лампа не станет реагировать световым потоком на изменяющееся напряжение, а даже способна повредиться.
Шаг №4: оценка формы и размеров.
Этот пункт важен потому, что светильник с большими габаритами может банально не поместиться в малогабаритном плафоне или не подойдет по дизайну.
Шаг №5: выбор бренда известного производителя и продавца.
Надеюсь, что здесь особые комментарии вам не нужны.
Особенности приборов, рассчитанных для светодиодных ламп
Бывают ситуации, когда существующий световой поток, исходящий от светодиодных ламп не удовлетворяет вас по степени своей яркости. Чтобы иметь возможность регулировать этот параметр необходимо купить и установить диммер для данного типа источников света.
Светодиодное освещение в квартире
Для того, чтобы диммер работал совместно со светодиодными лампами, в конструкции светильника должен находиться дроссель. Такого рода устройства предназначены для меньшей мощности, если сравнивать данный параметр с обычными лампочками.
Еще одной особенностью таких приборов является то, что для регулировки их работе нет нужды понижать или повышать силу тока. В данной ситуации яркость свечения светодиодных ламп можно регулировать через изменение импульсов тока в сети. При достижении частоты пульсации в 300 кГц в работе лампе появиться эффект мерцания. Такой эффект для человеческого глаза будет незаметным.
Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции
Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.
Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:
- Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
- Красные, символизирующие время протекания переменного тока.
Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.
Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.
Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.
Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.
Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.
Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.
Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.
Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.
Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.
При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.
Схемы подключения диммера для комфорта пользователей
Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.
Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.
Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.
Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.
Полезные советы для эксплуатации
Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.
Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.
При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.
Выбор диммера для светодиодных лампочек
Качественный подбор диммирования для светодиодной лампы
Перед тем, как выбрать светодиодный диммер, нужно четко понимать, какими источниками света нужно управлять. Для ламп 220 В переменного тока лучше всего подходят фазоимпульсные устройства с вырезом по задней кромке. Для низковольтных источников света 12В подойдет любой ШИМ-контроллер. К тому же стоит покупать качественные лампы.
Далее следует вооружиться калькулятором и приступить к расчету необходимой производительности светодиодного контроллера. Для этого сложите мощности всех ламп, яркость которых планируется контролировать. Если вы купите диммер меньшей мощности, он очень быстро выйдет из строя. Специалисты рекомендуют умножать полученную сумму на 1,2, а точнее на 1,5. Это создает запас прочности диммера, увеличивает срок службы и позволяет подключать дополнительные лампочки. Например, для ламп общей мощностью 80 Вт диммер следует выбирать мощностью 100 Вт, а лучше 120 Вт.
Но стоит учесть, что диммеры для управления несколькими лампами конструктивно рассчитаны на минимальную мощность 25-40 Вт. Если суммарная мощность ваших лампочек меньше, на каждую лампу стоит установить собственный диммер.
После выбора типа диммера стоит определиться, какой способ управления вам подходит — механический или дистанционный. Главный критерий здесь — стоимость устройств.
Стоит выбрать устройство, способное обеспечить минимальную яркость. Такое устройство управления позволяет максимально использовать возможности управления.
Этим качествам соответствует продукция известных мировых производителей. Светодиодные лампы от Philips, Osram, Gauss работают стабильно и долго. Legrand и Schneider — ведущие производители диммеров. Не стоит копить и покупать продукцию у малоизвестных компаний — велика вероятность выбросить деньги на ветер.
К сожалению, существует вероятность несовместимости ламп и диммеров. В этом случае диммер не работает. Причины связаны с разными принципами обеспечения электрических характеристик. Например, диммер использует механизм обрезки задней кромки, в то время как лампа использует механизм обрезки передней кромки.
Часто можно будет проверить совместимость только эмпирически. Специалисты советуют сначала смонтировать систему затемнения, а потом уже подбирать к ней лампочки. В этом случае стоит поинтересоваться возможностью возврата и замены неподходящего источника света. Использование ламп известных брендов и совет грамотного продавца снижает вероятность несовместимости.
Самодельный регулятор
Схема самодельного диммера довольно проста. Если в доме имеется паяльник и радиодетали ее можно спаять своими руками, конечно, желательно обладать хотя бы минимальными навыками радиодела.
Для изготовления регулятора своими руками понадобиться медный провод, симистор, два конденсатора, динистор, переменный и постоянный резисторы, а также паяльник с припоем. Радиодетали установите на текстолитовой плате, и спаяйте их между собой проводом как указано на схеме.
Принцип работы самодельной схемы заключается в подаче тока с переменного резистора на неполярный конденсатор. В свою очередь, он заряжается и отдает энергию лампе. Если схема собрана правильно и все детали работоспособны, регулятор должен заработать.
Установив самостоятельно диммер на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.
Радиоуправляемый диммер
Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.
Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.
Такими моделями запитываются одноцветные светодиодные ленты.
Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.
Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.
Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.
Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.
Готовые решения
Мы собрали самые популярные товары на рынке осветительных устройств. С их помощью вы сможете управлять интенсивностью и цветовым оттенком ламп. У нас получился список из 6 пунктов.
1. Для плавного изменения яркости диммером
Диммируемые лампочки – это светоизлучающие устройства с плавно изменяемой интенсивностью светового потока. Для регулировки нужно дополнительное приспособление – диммер. Он может устанавливаться на место выключателя, если нужно регулировать освещение встроенных электроосветительных приборов. В светильниках и бра может быть предусмотрен регулятор с вращающимся колесиком – тот же диммер, но установленный непосредственно на проводе к осветительному прибору.
Современные диммеры могут иметь поворотный, нажимной или поворотно-прижимной регулятор. Есть модели, которыми можно управлять дистанционно – с пульта или звуковыми командами
При выборе стоит обратить внимание на максимально допустимую мощность подключаемых лампочек. Например, ее значение может составлять 300, 400 или 600 Вт
2. Для шаговой регулировки яркости
В этом сегменте вы найдете диммируемые лампочки с маркировкой step dimmable. К примеру, такие есть у бренда Gauss. Интенсивность свечения у них меняется не плавно, а ступенчато. Диммер не нужен – достаточно серийного нажатия на обычный выключатель. С каждым щелчком яркость меняется.
Например, запрограммированный цикл может быть таким: яркость 100% (максимальная) – яркость 75% – яркость 50% – яркость 20% (минимальная) – яркость 100% (максимальная) – далее по кругу.
3. Для шаговой регулировки цветовой температуры
Такое решение необходимо для многофункциональных помещений, которые в разные часы могут быть местом отдыха, работы, семейных встреч. Эту задачу решают лампы с регулировкой цветовой температуры между нейтральным (белым) и теплым (желтым) свечением. Изменение этого параметра осуществляется пошагово – при каждом нажатии на выключатель.
4. Для шагового переключения между белым цветом и УФ-режимом
Существуют бактерицидные лампы, которые выполняют две функции – освещение и обеззараживание помещения. Регулировка осуществляется так же, как у предыдущих шаговых устройств: при нажатии на выключатель можно выбрать нужный режим – освещение или стерилизация. За счет ультрафиолетового излучения уничтожается до 99% известных бактерий. В зависимости от мощности одна лампа способна охватить помещение площадью до 10 – 20 кв. м. Использовать ее рекомендуется в светильниках с открытым плафоном.
5. Для шаговой регулировки цвета
- Лампы RGB – имеют стандартный цоколь, например, Е14 или Е27, а переключение по цветам осуществляется при каждом нажатии на выключатель. К примеру, такие модели есть в ассортименте бренда Volpe. Их используют в качестве декоративной подсветки, дизайнерских решений и элементов оформления.
- Светодиодные ленты RGB – встраиваются в конструкции подвесных потолков, ниш, кухонных гарнитуров. Эти источники света могут играть роль дополнительной и декоративной подсветки. Имеют низковольтное напряжение – 12 или 24 В, поэтому подключаются к сети через адаптер. Для смены режимов используется RGB-контроллер, управляемый с пульта. Как правило, наиболее удобным решением является покупка набора, в который входит все необходимое для подключения и работы такой системы.
6. Для плавной регулировки яркости и цвета по Wi-Fi
Такие решения используются в системе умного дома, которая позволяет управлять всеми процессами с мобильного телефона. К примеру, у производителя Gauss вышла серия для освещения – она называется «Умный свет» и включает в себя светодиодные лампы различной формы. Их можно объединять в группы через приложение и задавать настройки. Вы сами устанавливаете временной интервал диммирования – от 0 до 100 секунд. Для вашего комфорта предусмотрены световые режимы по расписанию, например, «Пробуждение» и «Перед сном». Можно задействовать режим «Отпуск» на время длительного отсутствия, чтобы создать иллюзию нахождения в доме людей.
У бренда Rubetek тоже есть лампочки, светом которых можно управлять по Wi-Fi. Например, у модели RL-3103 меняется интенсивность и цвет – предусмотрено более 16 млн оттенков. Для работы надо скачать на телефон приложение rubetek. Вы сможете настраивать разные режимы и задействовать функцию «Имитация присутствия владельцев». Умная лампа синхронизируется с помощниками Сири и Алиса.
Светодиодные лампы с Wi-Fi очень экономичны – они потребляют в 5 раз меньше энергии, чем лампы накаливания. А за счет снижения интенсивности яркости можно сэкономить еще больше электроэнергии.
Целесообразность использования диммируемых LED ламп
В плане стоимости диммируемые лампочки не особо дороже обычных, поэтому их приобретение явно не ударит по бюджету. В то же время покупка таких ламп позволит поэкспериментировать с освещением, тем самым помогая создать оптимальные условия для работы и отдыха. При этом особых трудностей с настройкой не возникнет. Достаточно будет несколько минут попереключать яркость используемых ламп и выбрать наиболее подходящие условия освещения. Переплатить несколько десятков рублей за такую возможность точно стоит. Главное – покупать качественные лампочки с нижним порогом регулировки 5-10%. Такое решение станет отличным вариантом во всех ситуациях
Поворотно-нажимные и кнопочные виды
Кроме простых поворотных, встречаются и поворотно-нажимные модели. В них, нажимая на круглую рукоятку, вы полностью включаете и выключаете свет.
А уже поворачивая ее, меняете яркость светильника.
Такие виды более привычны и удобны. Не нужно делать целый круг колесиком, чтобы выключить свет.
Есть кнопочные разновидности вообще без каких-либо колесиков и круглых ручек.
Внешне их можно даже не отличить от простых выключателей света. Коротким нажатием на клавишу светильник включается и отключается.
Чтобы изменить яркость, нужно прижать клавишу и удерживать ее в таком положении некоторое время. Часто они дублируются второй кнопкой, которая запоминает две выставленные сцены освещения.
И вам уже не придется каждый раз подгадывать тот полумрак, при котором так удобно было смотреть телевизор или отходить ко сну.
Более современными и функциональными диммерами можно управлять даже через смартфон.
Через программу также выставляется таймер и расписание освещения.
Это очень актуально для подсветки растений или аквариумов с зеленью и рыбками.
Разновидности лампочек
В диммерах используются самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампы. Варианты подключения диммера с переключателем различаются в зависимости от типа используемых ламп.
Лампочки накаливания и галогенные лампы
Эти источники света рассчитаны на 220 вольт. Для изменения интенсивности освещения используются диммеры любой модели, так как нагрузка вся активна из-за отсутствия емкости и индуктивности. Недостатком такого типа систем является смещение цветовой гаммы в сторону красного. Это происходит при падении напряжения. Мощность диммеров составляет от 60 до 600 Вт.
Низковольтные галогенные лампочки
Для работы с низковольтными лампами вам понадобится понижающий трансформатор с регулятором индуктивных нагрузок. Отличительной особенностью регулятора является маркировка с аббревиатурой RL. Трансформатор рекомендуется приобретать не отдельно от диммера, а как интегрированное устройство. Для электронного трансформатора устанавливаются емкостные индикаторы. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок службы лампочек резко сократится.
Люминесцентные лампы
Стандартный диммер необходимо заменить на электронные балласты (электронный балласт), если запуск осуществляется переключателем, начальным тлеющим зарядом или электромагнитной индуктивностью. Простейшая схема системы с люминесцентными лампами представлена на следующем рисунке.

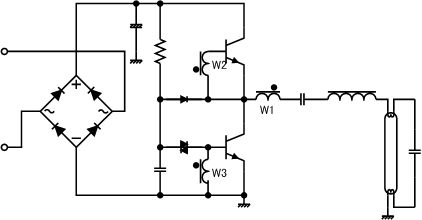

Напряжение на лампочку подается от генератора с частотой 20-50 кГц. Свечение образуется за счет входа в резонанс цепи, создаваемой индуктором и конденсатором. Чтобы изменить силу тока (которая изменяет яркость света), вам нужно изменить частоту. Процесс настройки начинается сразу после выхода на полную мощность.
Электронный балласт выполнен на базе контроллера IRS2530D, имеет восемь выходов. Это устройство действует как драйвер полумоста на 600 В с функциями запуска, регулирования яркости и предотвращения сбоев. Интегральная схема предназначена для реализации всех возможных режимов управления, благодаря наличию нескольких выходов. На рисунке ниже показана схема управления люминесцентными источниками света.
Светодиодные лампочки
Хотя светодиоды дешевы, их часто нужно затемнять.
Характеристики светодиодных источников света:
- стандартные плинтусы E, G, MR;
- возможность работы с сетью без дополнительных устройств (для ламп на 12 вольт).

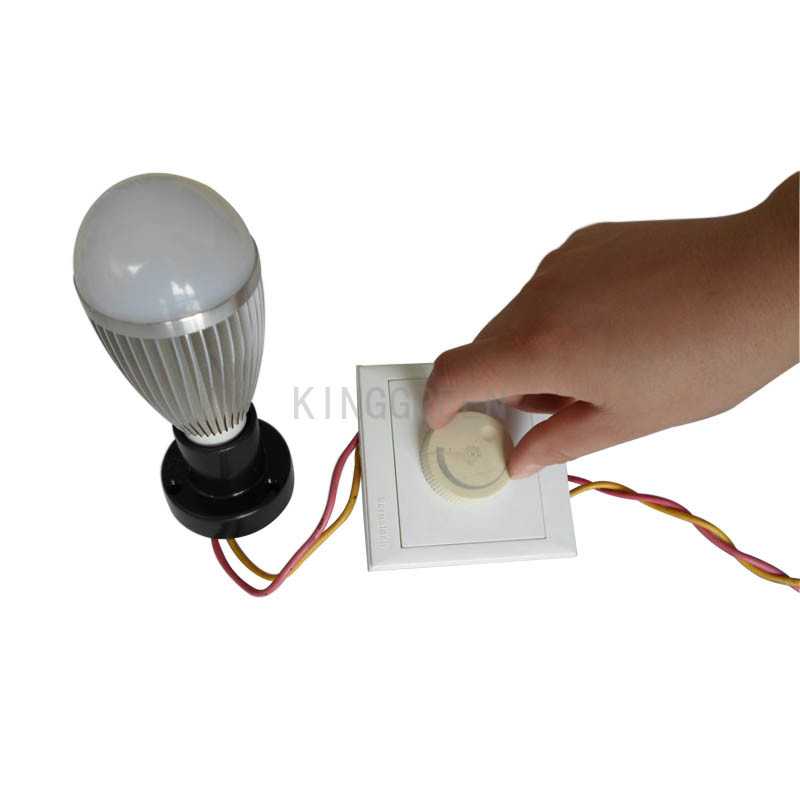

Светодиодные лампы несовместимы со стандартными диммерами. Они просто терпят неудачу. Поэтому для работы со светодиодами используются специальные переключатели с диммерами для светодиодных ламп.
Диммеры, подходящие для светодиодов, доступны в двух версиях: с контролем напряжения и с контролем широтно-импульсной модуляции. Первый тип устройств очень дорогой и имеет большие габариты (в его состав входит реостат или потенциометр). Диммеры с регулируемым напряжением — не лучший выбор для ламп низкого напряжения и могут работать только от 9 и 18 вольт.
Для этого типа источника света характерно изменение спектра в зависимости от регулирования напряжения. По этой причине регулировка светодиодов осуществляется путем отслеживания длительности передаваемых импульсов. Это позволяет избежать мерцания, поскольку частота повторения импульсов достигает 300 кГц.
Существуют такие ШИМ-регуляторы:

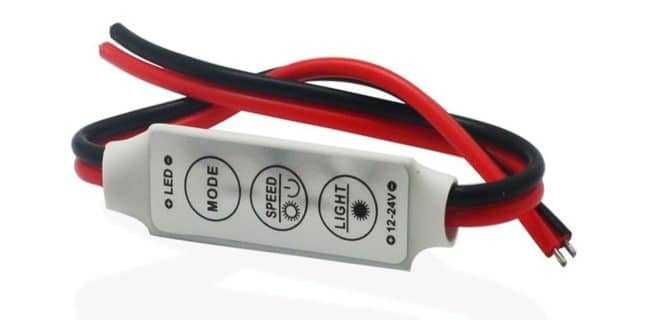

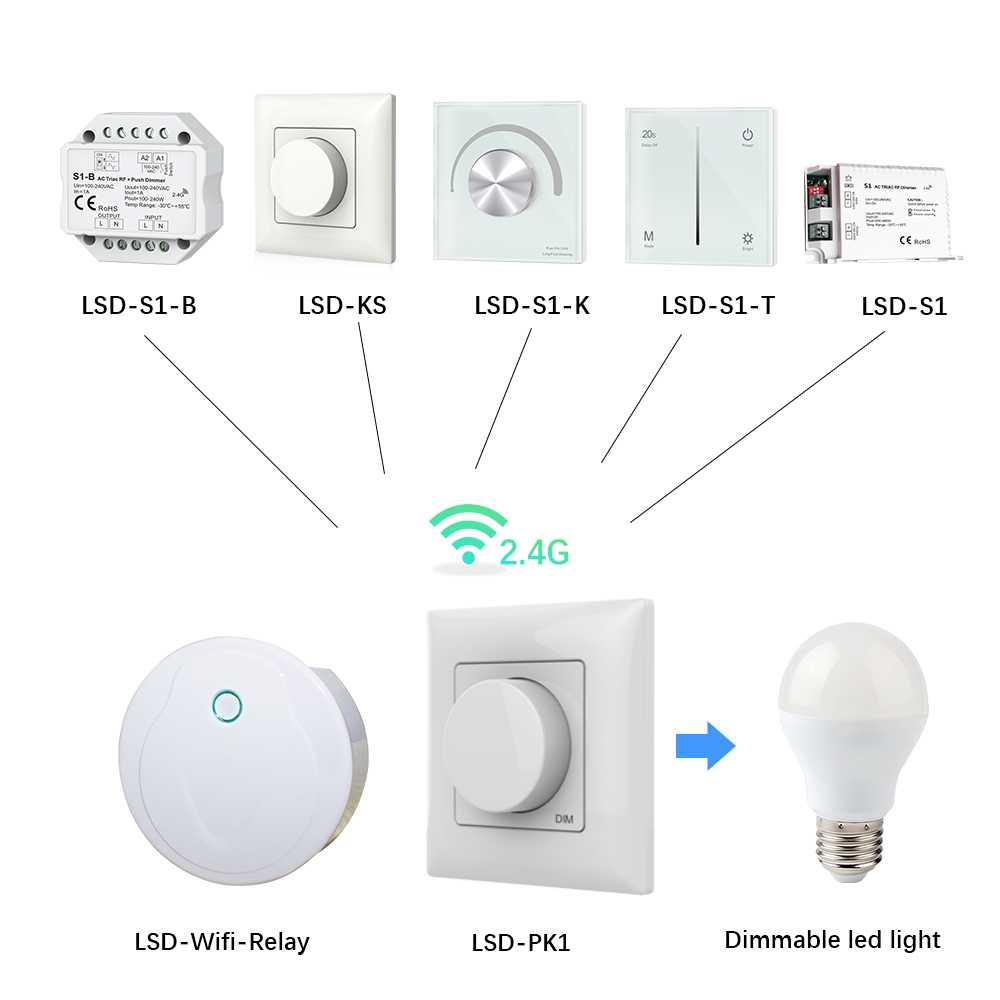

- Модульный. Управление осуществляется с помощью пультов дистанционного управления, пультов дистанционного управления или по специальным шинам.
- Установлен в задний бокс. Они используются как поворотные или кнопочные переключатели.
- Встраиваемые выносные системы в потолочные конструкции (для светодиодных лент и точечных светильников).

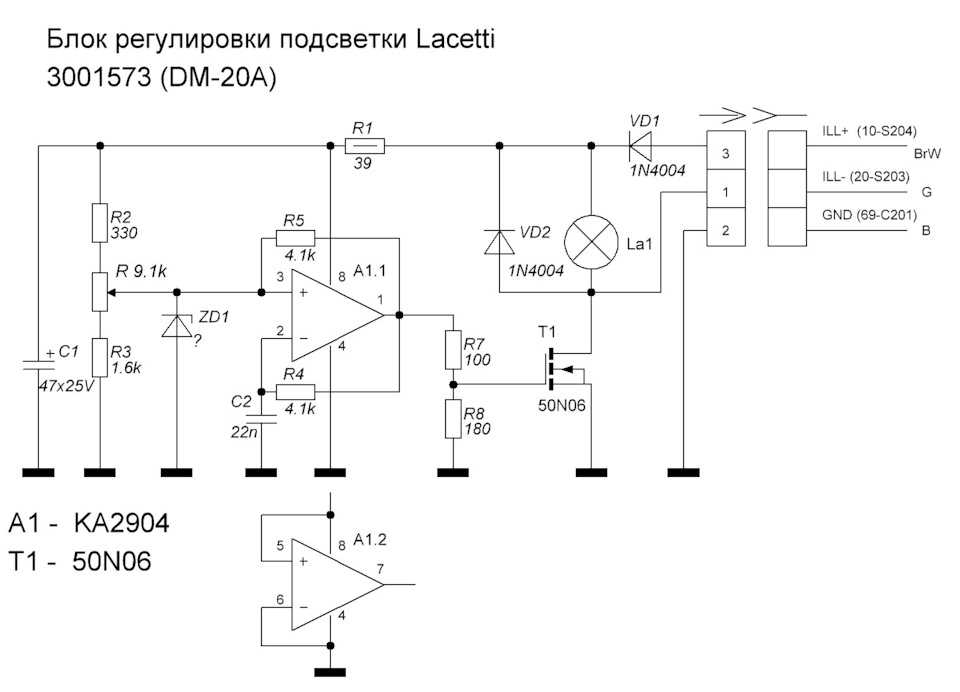

ШИМ требует дорогих микроконтроллеров. Также они не подлежат ремонту. Возможно самостоятельно изготовить устройство на базе микросхемы. Ниже представлена схема диммера для светодиодных ламп.
Нормальная частота колебаний достигается за счет использования генератора, в состав которого входят конденсатор и резистор. Интервалы включения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. Полевой транзистор действует как усилитель мощности. Если сила тока больше 1 ампер, потребуется радиатор охлаждения.
[1] Светодиодная люстра для экономии
Светодиодная люстра тратит меньше энергии, чем обычная люстра с лампами накаливания. Несомненно, Вы сбережете некую сумму денег, оплачивая счета за электричество. Но эта экономия будет эфемерной.
Хорошая светодиодная люстра, которая прослужит больше 3-х лет, стоит дорого. Дешевая прослужит недолго. Светодиоды потускнеют, могут начать мигать. Трансформатор или драйвер, который есть в любой светодиодной люстре, может выйти из строя. Кроме того они могут жужжать. Купить и заменить сломанную часть светодиодной люстры достаточно сложно.
Сейчас все светодиоды для бытовых светильников делаются в Китае. Некоторые китайские производители дают гарантию на свою продукцию пять лет и более, но не факт, что поставщик в России будет выполнять обязательства по гарантии. Пять лет большой срок.
